OTG120SLSIMC6 - водонагреватель GORENJE - Бесплатное руководство пользователя

Тип продукта	Электрический водонагреватель
Модель	OTG120SLSIMC6
Объем	120 литров
Размеры (В x Ш x Г)	1300 x 900 x 430 мм
Вес (пустой)	41 кг
Вес (заполненный)	161 кг
Номинальное давление	0.6 MPa (6 бар)
Антикоррозийная защита	Эмалированный бак с магниевым анодом
Подключаемая мощность	2000 Вт
Напряжение	230 В~
Класс защиты	I
Степень защиты	IP24
Время нагрева до 75°C	Приблизительно 7 часов 15 минут
Смешанная вода при 40°C	236 литров
Потребление энергии (в режиме ожидания)	1.79 кВт·ч/24ч
Подключение воды	Система замкнутого контура под давлением или система открытого контура самотеком
Диапазон термостата	от 25°C до 75°C
Предохранительный клапан	Требуется (сбросной клапан) с выходом на атмосферное давление
Установка	Настенный монтаж вертикально, диаметр винта мин. 8 мм
Электрическое подключение	Кабель питания мин. 1.5 мм² (H05VV-F 3G 1.5 мм²), требуется выключатель с размыканием всех полюсов
Обслуживание	Проверять защитный анод и удалять накипь каждые 2 года авторизованным сервисом
Защита от замерзания	Установите термостат в положение "*" (прибл. 10°C) или слейте воду при отключении питания

Часто задаваемые вопросы - OTG120SLSIMC6 GORENJE

Как установить водонагреватель Gorenje OTG120SLSIMC6?

Водонагреватель должен быть установлен вертикально на стене с помощью винтов диаметром не менее 8 мм. Устанавливайте его как можно ближе к точкам водозабора. В помещениях с ванной или душем следуйте IEC 60364-7-701. Убедитесь, что несущая способность стены достаточна.

Какие варианты подключения воды для этого водонагревателя?

Вы можете использовать систему замкнутого контура под давлением для нескольких точек или систему открытого контура самотеком для одной точки. Система под давлением требует предохранительный клапан; самотечная система требует обратный клапан.

Как установить желаемую температуру воды?

Поверните ручку термостата на передней крышке, чтобы выбрать температуру от 25°C до 75°C. Положение 'e' (около 55°C) является наиболее экономичным.

Что указывает контрольная лампа?

Контрольная лампа указывает на работу электрического нагревательного элемента. Она загорается, когда нагреватель греет, и гаснет при достижении заданной температуры.

Как защитить водонагреватель от замерзания?

Если не используете длительное время, оставьте питание включенным и установите термостат в положение '*' для поддержания около 10°C. При отключении питания полностью слейте воду из нагревателя через входную трубу, чтобы избежать повреждения от замерзания.

Как чистить водонагреватель?

Очищайте внешние детали мягким моющим раствором. Не используйте растворители или абразивы. Внутреннюю очистку (удаление накипи) должен выполнять авторизованный сервисный центр.

Как часто должно проводиться обслуживание?

Первый осмотр обслуживания должен быть примерно через два года после установки. Проверьте защитный антикоррозийный анод и удалите накипь или осадок. Последующие проверки в зависимости от отчета о состоянии.

Могу ли я отремонтировать водонагреватель самостоятельно?

Нет, не пытайтесь ремонтировать. Все ремонты и обслуживание внутри нагревателя должны выполняться авторизованным сервисным центром.

Какие защитные устройства требуются для установки?

На подающей трубе должен быть установлен предохранительный клапан (сбросной клапан) для предотвращения превышения номинального давления более чем на 0,1 МПа. Также необходим выключатель с размыканием всех полюсов между нагревателем и источником питания.

Каковы размеры и вес OTG120SLSIMC6?

Размеры: 1300 мм (высота) x 900 мм (ширина) x 430 мм (глубина). Вес пустого 41 кг, вес заполненного 161 кг.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ OTG120SLSIMC6 GORENJE

Руководство по эксплуатации 35

Instrukcija 39

ТОЗИ УРЕД НЕ Е ПРЕДНАЗНАЧЕНО ЗА ПОЛЗВАНЕ ОТ ЛИЦА (ВКЛЮЧИТЕЛНО ДЕЦА) С ОГРАНИЧЕНИ ФИЗИЧЕСКИ, СЕТИВНИ ИЛИ УМСТВЕНИ ВЪЗМОЖНОСТИ, ИЛИ ЛИПСАТА НА ОПИТ И ЗНАНИЯ, ОСВЕН АКО ТЕ НЕ СА БИЛИ ДАДЕНИ НАДЗОР ИЛИ УКАЗАНИЯ ЗА ИЗПОЛЗВАНЕ НА УРЕДА ОТ ЛИЦЕТО, ОТГОВАРЯЩО ЗА ТЯХНАТА БЕЗОПАСНОСТ.

ДЕЦАТА ТРЯБВА ДА БЪДАТ ПОД НАДЗОР ДА СЕ ГАРАНТИРА, ЧЕ ТЕ НЕ ИГРАЯТ С УРЕДА.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА АПАРАТА

Легенда:

ПОЛЗВАНЕ И ПОДДРЪЖКА

Уважаемый покупатель, благодарим Вас за покупку нашего изделия. ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.

ДАННЫЙ ПРИБОР НЕ ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ЛИЦАМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ВОЗМОЖНОСТЯМИ СЕНСОРНОЙ СИСТЕМЫ ИЛИ ОГРАНИЧЕННЫМИ УМСТВЕННЫМИ ИЛИ ФИЗИЧЕСКИМИ СПОСОБНОСТЯМИ, А ТАКЖЕ ЛИЦАМИ С НЕДОСТАТОЧНЫМ ОПЫТОМ И ЗНАНИЯМИ, КРОМЕ КАК ПОД КОНТРОЛЕМ И РУКОВОДСТВОМ ЛИЦ, ОТВЕТСТВЕННЫХ ЗА ИХ БЕЗОПАСНОСТЬ. НЕ ПОЗВОЛЯЙТЕ ДЕТЯМ ИГРАТЬ С ПРИБОРОМ.

Водонагреватель изготовлен в соответствии с действующими стандартами и испытан и имеет также предохранительный сертификат и сертификат о электромагнитной совместимости. Основные характеристики аппарата указаны в таблице данных, которая находится между присоединительными шлангами. Подключать его к электросети и водопроводу может только уполномоченный специалист. Также сервисное обслуживание внутреннего оборудования, удаление накипи, проверку или замену противокоррозионного защитного анода может только уполномоченная сервисная служба.

МОНТАЖ

Нагреватель должен быть установлен как можно ближе к местам забора воды. При монтаже водонагревателя в помещении, где находятся ванна или душ необходимо обязательно соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). К стене его прикрепите с помощью настенных винтов минимального номинального диаметра 8 мм. Стены и пол со слабой грузоподъемностью в местах, где будет висеть нагреватель, необходимо соответствующие укрепить. Нагреватели могут быть установлены на стену только в вертикальном положении.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА

Тип	OTG 30SLIM	OTG 50SLIM	OTG 65SLIM	OTG 80SLIM	OTG 100SLIM	OTG 120SLIM
Объем [л]	30	50	65	80	100	120
Номинальное давление [МПа (бар)]	0,6 (6)
Вес/наполненного водой [кг]	19/49	24/74	28/93	31/111	36/136	41/161
Противокоррозионная защита котла	эмалированный / Мг анод
Присоединительная мощность [Вт]	2000
Напряжение [В~]	230
Класс защиты	I
Степень защиты	IP24
Время нагрева до 75 °C 1) [ч]	105	155	230	305	355	435
Количество смешанной воды при 40 °C [л]	50	89	120	145	200	236
Потребление элект рознепргии 2) [кВтч/24ч]	0,69	0,94	1,12	1,30	1,54	1,79

1) Время нагрева всего объема водонагревателя с электрическим нагревательным элементом при входящей температуре холодной воды из водопровода 10 °C.

2) Потребление электроэнергии при поддержании постоянной температуры в нагревателе 65 °C и при температуре окружающей среды 20 °C, измерения производились по EN 60379.

	A	B	C
OTG 30 SLIM	510	310	235
OTG 50 SLIM	690	470	250
OTG 65 SLIM	820	605	245
OTG 80 SLIM	950	735	245
OTG 100 SLIM	1125	900	255
OTG 120 SLIM	1300	900	430

Присоединительные и монтажные размеры нагревателя [мм]

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Подвод или отвод воды обозначены разными цветами. Синий - холодная вода, красный - горячая. Нагреватель можно подключать к водопроводу двумя способами. Закрытая накопительная система подключения обеспечивает забор воды в нескольких местах, а открытая проточная система - только в одном месте.

В зависимости от выбранной системы подключения необходимо устанавливать соответствующие смесительные батареи.

В открытой проточной системе необходимо перед нагревателем установить обратный клапан, который предотвратит утечку воды из котла в случае, если в водопроводе не будет воды. При такой системе подключения необходимо использовать проточный смеситель. В нагревателе увеличивается объем воды изза нагревания, что вызывает утечку воды из трубы смесителя. Вы не должны пытаться перекрыть воду из смесителя, сильно закручивая кран, поскольку это только вызовет повреждение смесителя.

В закрытой накопительной системе подключения в местах забора воды необходимо использовать накопительные смесители. На подводную трубу из-за безопасности работы необходимо обязательно встроить предохранительный вентиль или предохранительную группу, предупреждающую повышение давления на больше чем 0,1 МПа (1 бар) номинального. Выпускное отверстие на предохранительном клапане должно обязательно иметь выход к атмосферному давлению.

При нагревании давление воды в котле повышается до уровня, который установлен в предохранительном клапане. Так как возврат воды в водопровод невозможен, вода может капать из сточного отверстия предохранительного клапана. Эту воду вы можете направить в сток с помощью специальной насадки, которую нужно установить под предохранительным клапаном. Выпускная труба, находящаяся под выпуском предохранительного вентиля, должна быть помещена в направлении прямо вниз и в незамороживающей среде.

В случае если существующая система инсталляции не позволяет перенаправить капающую воду из возвратного предохранительного клапана в отток, избежать капания воды можно за счет монтажа расширительного бачка объёмом 3 л на впускной трубе водонагревателя.

Для обеспечения правильной работы предохранительного клапана пользователи должны самостоятельно осуществлять периодический контроль – удалять известковый налет и проверять, не заблокирован ли предохранительный клапан. При проверке необходимо перемещением ручки или отвинчиванием гайки клапана (зависимо от типа клапана) открыть вы пуск воды из возвратного предохранительного клапана. Сквозь выпускное сопло должна притечь вода, это значит, что клапан работает безупречно.

Закрытая (накопительная) система

Открытая (проточная) система

Легенда:

1 - Предохранительный клапан
2 - Испытательный клапан
3 - Невозвратный клапан
4 - Редукционный клапан давления
5 - Запорный клапан

6 - Испытательная насадка
7 - Воронка с подключением к стоку
8 - Расширительный бак
Н - Холодная вода
Т - Горячая вода

Нельзя встраивать запорный клапан между нагревателем и возвратным защитным клапаном, так как таким образом Вы сделаете невозможной работу возвратного предохранительного клапана.

Водонагреватель можно подключать к водопроводной сети дома без редукционного клапана, если давление в сети ниже номинального. Если давление в сети выше номинального, использование редукционного клапана обязательно.

Перед подключением к электросети необходимо водонагреватель следует обязательно наполнить водой. При первом наполнении откройте кран горячей воды на смесителе. Нагреватель наполнен, когда вода начнет поступать через сток смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед подключением к электросети необходимо в водонагреватель поместить соединительный шнур минимальным сечением 1,5 mm² (H05VV-F 3G 1,5 mm²) и нужно отвинтить защитную крышку.

Подключение нагревателя к электросети должно осуществляться в соответствии со стандартами для электросетей. Между водонагревателем и проводкой должна быть встроена установка, обеспечивающая отключение всех полюсов от сети питания в соответствии с национальными правилами.

Легенда:

1 - Термостат
2 - Биметаллический предохранитель
3 - Нагреватель
4 - Контрольная лампочка
5 - Присоединительная скоба
L - Фазовый проводник
N - Нейтральный проводник
± - Защитный проводник

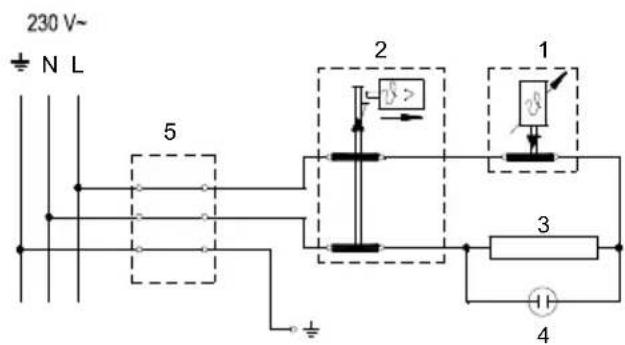

Электросхема

ВНИМАНИЕ: Перед тем как разобрать нагреватель, убедитесь, что он отключен от электросети!

ИСПОЛЬЗОВАНИЕ И УХОД

Водонагревателем можно пользоваться после подключения к водопроводу и электросети. На защитной крышке спереди находится ручка термостата, с помощью которой Вы можете установить желаемую температуру от 25 °C до 75 °C. Рекомендуем Вам устанавливать ручку в положение "eco". Такая установка наиболее экономична; при этом вода будет нагреваться приблизительно до 55 °C, известковый налет и тепловые потери будут меньше, чем при установке более высокой температуры. Индикатором работы электрического нагревателя является контрольная лампочка. Если Вы долгое время не собираетесь пользоваться водонагревателем, Вы можете защитить его от замерзания следующим образом: оставьте его включенным в сеть, ручку термостата установите в положение "*". В этом положении нагреватель будет поддерживать температуру воды около 10 °C. Если Вы отключаете водонагреватель от электросети, необходимо слить из него воду во избежание замерзания, отсоединив синий патрубок от водопроводной сети. Вода вытекает из водонагревателя через впускную трубу водонагревателя. Поэтому рекомендуется поместить при монтаже между предохранительным клапаном и впускной трубой водонагревателя особый тройник или выпускной клапан. Водонагреватель можно опорожнить также непосредственно через предохранительный клапан поворотом ручки или вращающейся головки клапана в такое положение, какое необходимо при контроле работы. Перед опорожнением необходимо водонагреватель отключить от электросети и затем открыть ручку горячей воды на смесительном кране. После выпуска воды через впускную трубу останется в водонагревателе небольшое количество воды, которая вытечет после устранения нагревательного фланца через отверстие нагревательного фланца.

Внешние части водонагревателя чистите слабым раствором стиралапьного средства. Не используйте растворителей и агрессивных чистящих средств.

Рекомендуем Вам проводить регулярный осмотр водонагревателя, так Вы обеспечите его безупречную работу и долгий срок службы. Первый осмотр необходимо произвести приблизительно через два года после начала работы. Выполнять его должен уполномоченный специалист, который проверяет состояние противокоррозионного защитного анода, и по необходимости очищает известковый налет, накапливающийся на внутренних поверхностях водонагревателя в зависимости от качества, количества и температуры использованной воды. В соответствии с состоянием Вашего водонагревателя сервисная служба после осмотра даст Вам рекомендацию о времени следующего осмотра. Состояние противокоррозионного защитного анода проверяется визуально. Замена анода необходима, если при осмотре будет обнаружено, что диаметр анода сильно уменьшился или он весь использован до стального ядра. Вы сможете получить гарантийное обслуживание только в случае, если Вы будете регулярно проверять защитный анод.

Просим Вас не пытаться отремонтировать водонагреватель самостоятельно, а обращаться в сервисную службу.
