Тип продукт	Електрически бойлер
Модел	OTG120SLSIMC6
Обем	120 литра
Размери (В x Ш x Д)	1300 x 900 x 430 мм
Тегло (празен)	41 кг
Тегло (пълен)	161 кг
Номинално налягане	0.6 MPa (6 bar)
Антикорозионна защита	Емайлиран резервоар с магнезиев анод
Присъединена мощност	2000 W
Напрежение	230 V~
Клас на защита	I
Степен на защита	IP24
Време за загряване до 75°C	Приблизително 7 часа 15 минути
Смесена вода при 40°C	236 литра
Консумация на енергия (готовност)	1.79 kWh/24h
Водна връзка	Затворена система под налягане или отворена гравитачна система
Диапазон на термостата	25°C до 75°C
Предпазен клапан	Изисква се (предпазен клапан) с изход за атмосферно налягане
Монтаж	Монтира се вертикално на стена, диаметър на винта мин. 8 мм
Електрическа връзка	Захранващ кабел мин. 1.5 mm² (H05VV-F 3G 1.5 mm²), изисква се прекъсвач за всички полюси
Поддръжка	Проверка на защитния анод и отстраняване на котлен камък на всеки 2 години от оторизиран сервиз
Защита от замръзване	Настройте термостата на позиция "*" (ок. 10°C) или източете водата, ако захранването е изключено

Често задавани въпроси - OTG120SLSIMC6 GORENJE

Как да инсталирам бойлера Gorenje OTG120SLSIMC6?

Бойлерът трябва да се монтира вертикално на стена с винтове с мин. диаметър 8 мм. Инсталирайте го възможно най-близо до изходите. В помещения с вана или душ следвайте IEC 60364-7-701. Уверете се, че носещата способност на стената е достатъчна.

Какви са възможностите за водна връзка за този бойлер?

Можете да използвате затворена система под налягане за множество изходи или отворена гравитачна система за единичен изход. Системата под налягане изисква предпазен клапан; гравитачната система изисква възвратен клапан.

Как да задам желаната температура на водата?

Завъртете копчето на термостата на предния капак, за да изберете температура между 25°C и 75°C. Позиция 'e' (около 55°C) е най-икономична.

Какво показва контролната лампа?

Контролната лампа показва, че електрическият нагревателен елемент работи. Тя светва, когато бойлерът загрява, и изгасва, когато зададената температура е достигната.

Как мога да защитя бойлера от замръзване?

Ако не го използвате дълго време, оставете захранването включено и настройте термостата на позиция '*', за да поддържате около 10°C. Ако изключите захранването, източете напълно бойлера през входната тръба, за да избегнете щети от замръзване.

Как да почистя бойлера?

Почистете външните части с мек разтвор на препарат. Не използвайте разтворители или абразиви. Вътрешното почистване (отстраняване на котлен камък) трябва да се извършва от оторизиран сервиз.

Колко често трябва да се извършва поддръжка?

Първата проверка за поддръжка трябва да бъде около две години след инсталацията. Проверете защитния антикорозионен анод и отстранете котлен камък или утайки. Следващите проверки се основават на доклад за състоянието.

Мога ли сам да ремонтирам бойлера?

Не, не се опитвайте да ремонтирате. Всички ремонти и поддръжка вътре в бойлера трябва да се извършват от оторизиран сервиз за поддръжка.

Какви предпазни устройства са необходими за инсталацията?

Трябва да се монтира предпазен клапан (клапан за освобождаване на налягане) на захранващата тръба, за да се предотврати превишаване на номиналното налягане с повече от 0.1 MPa. Също така, прекъсвач за всички полюси между бойлера и захранването.

Какви са размерите и теглото на OTG120SLSIMC6?

Размери: 1300 mm (височина) x 900 mm (ширина) x 430 mm (дълбочина). Празно тегло 41 kg, пълно тегло 161 kg.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ OTG120SLSIMC6 GORENJE

Нагревателят е изработен в съответствие с приетите стандарти, официално изпробван, получил е удостоверение на безопасност и удостоверение за електро-магнетна съвпадимост. Техническите му характеристики са посочени в табличката, залепена между тръбичките за включване. Само служители от упълномощения сервис ноже да бъркат във вътрешността му с цел поправка, премахване на воден камък, проверка или смяна на противокорозионния защитен анод.

МОНТИРАНЕ

Монтирайте бойлера възможно най-близо до водопроводните тръби. Ако вграждате бойлер в помещение, където се намира вана или душ, е необходимо задължително да спазвате изискванията на стандарта IEC 60364-7-701 (VDE 0100, Teil 701). Бойлер се прикрепва на стена с два болта, дебели най-малко 8 мм. Ако стената е слаба, трябва да я укрепите на мястото, където искате да поставите бойлера. Бойлерът трябва да се поставя само вертикално.

Вид	OTG 30SLIM	OTG 50SLIM	OTG 65SLIM	OTG 80SLIM	OTG 100SLIM	OTG 120SLIM
Обем [I]	30	50	65	80	100	120
Налягане [MPa (bar)]	0,6 (6)
Маса / напълнен с вода [kg]	19/49	24/74	28/93	31/111	36/136	41/161
Антикорозионен зашитен котел	Емайлиран / Mg катод
Мощност при включване [W]	2000
Напрежение [V~]	230
Защитен клас	I
Степен на защита	IP24
Време на загряване до 75 °C1) [h]	105	155	230	305	355	435
Количество смесена вода при 40 °C [I]	50	89	120	145	200	236
Потребление на електричество2) [kWh/24h]	0,69	0,94	1,12	1,30	1,54	1,79

1) Времето за нагряване на целия обем на бойлера с електрически нагревател при начална температура на студената вода от водопровода 10 °C.

2) Потреблението на електричество при поддръжката на постоянна температура на водата в бойлера от 65 °C и при атмосферна температура 20 °C, измерена по EN 60379.

A B C
OTG 30 SLIM	510	310	235
OTG 50 SLIM	690	470	250
OTG 65 SLIM	820	605	245
OTG 80 SLIM	950	735	245
OTG 100 SLIM	1125	900	255
OTG 120 SLIM	1300	900	430

Включване и монтажни размери на бойлера [мм]

СВЪРЗВАНЕ С ВОДОПРОВОДА

Входният и изходният канал за водата са отбелязани на тръбите на бойлера със съответния цвят. Входният канал за студената вода е в синьо, а изходният на топлата вода - в червено.

Можете да свържете бойлера с водопровода по два начина. Закритият начин, под налягане, позволява вкл ючване на няколко извода. Откритият начин, без налягане позволява само един извод. В зависимост от избраната система на свързване, трябва да се снабдите и със съответния брой смесителни батерии.

При открития начин, без налягане, преди бойлера трябва да се вгради вентилклапа, който да спира изтичането на вода от котела, ако във водопровода няма вода. При този начин на свързване трябва да използвате батерия с преточване. При загряването на водата обемът й се увеличава и започва да капе от тръбата на смесителната батерия. Няма да можете да спрете капенето само със здраво затягане на кранчето на батерията, така само ще я развалите. При закрития начин, под налягане, на всеки извод трябва да монтирате смесителна батерия. На входната тръба, поради безопасност, задължително трябва да се сложи вентила или група, която це предпазва налягане в нагревателя да не се качи за повече от 0.1 МПа (1 bar) от позволено. Отточният отвор на предпазния вентил задължително трябва да има изход към атмосферно налягане. При нагряването на водата в бойлера налягането й в котела се повишава до степента, нагласена на защитния вентил. Тъй като връщането на вода обратно във водопровода е възпрепятствано, може да започне да капе от отточния отвор на защитния вентил. Капещата вода можете да прелеете чрез отточнен наконечник, ако го наместите под защитния вентил. Изходната тряба трябва да се сложи изпод вентила на безопасност, тябва да е насочена право на-долу, в среда която не замързва.

Когато поради неудобна инсталация няма възможност, водата която капи от обратен вентил за безопасност, да се прекара в канал, може вместо това да се вгради експанзионен съд съдържащ 3 л вода върху тръбата на нагревателя.

За правилното действие на предпазния вентил трябва сами периодично да извършвате контрол. При проверка с движение на ръчка или одвиване на гайка (зависи от модела) вентил за безопасност трябва да се отвори. От него трябва да изтече вода, което означава че вентилът работи без грешка.

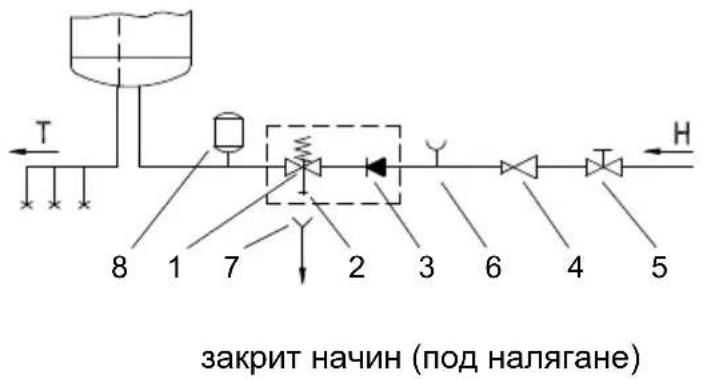

1 - Защитна клапа
2 - Клапа за тестване
3 - Клапа без връщане
4 - Клапа за намаляване на налягането
5 - Спираща клапа
6 - Част за тестване
7 - Фуния за изхода
8 - Разширителен съд
Н - Студена вода
T - Топла вода

Не бива да поставяте вентил за спиране между бойлера и обезопасяващия вентил, защото ще направите невъзможно действието на обезопасяващия вентил.

Бойлерът може да бъде свързан с водоснабдяването без клапа за регулиране на налягането, ако във водоснабдителната мрежа то е по-ниско от номиналното. Ако пък е по-високо, то клапата трябва да бъде монтирана.

Преди да включите бойлера, трябва задължително да го напълните с вода. При първото пълнене отворете кранчето за топлата вода на смесителната батерия. Бойлерът е пълен, ако водата започне да тече силно от тръбата на смесителната батерия.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди включване в електрическата мрежа бойлерът трябва да се заземи с проводник със сечение най-малко 1,5 mm² (H05VV-F 3G 1,5 mm²).

Свързването към електрическата мрежа трябва да бъде извършено във съответствие с диаграмата и действащите стандарти. Между нагревателя за водата и постоянната инсталация трябва да бъде вграден двуполюсен превключвател за едновременно прекъсване на двата проводника от захранващата мрежа съгласно националните инсталационни предписания.

Легенда:

1 - Термостат
2 - Биметална фаза
3 - Нагревател
4 - Контролна лампичка
5 - Терминална връзка

L - Фазен проводник
N - Неутрален проводник
± - Защитен проводник

Схема на електрическата мрежа

ВНИМАНИЕ: Преди всяка интервенция бойлерът трябва да бъде напълно отделен от електрическата мрежа!

След включването в тока и водопровода бойлерът е готов за ползване.

С въртене на копчето на термостата на предната страна на защитная капан, избирате желаната температура на водата от 25 °C до 75 °C. Препоръчваме да поставяте копчето на позиция “есо”. Това е най-икономичната позиция. При вея температурата на водата ще е около 55 °C, образуването на воден камък и загубата на топлива ще са по-малки, отколкото при положенията за по-высока температура. Контролната лампичка показва, че бойлера работы. Ако не смятате да използвате бойлера по-дълго време, обезопасете го от измръзване като не изключвате тока и да нагласите термостата на “*”. Така бойлерът ще поддържа температура на водата около 10 °C. Ако изключите бойлера от електрическата мрежа, при опасност от замръзване ще трябва да измочите водата. Водата от бойлера се източва през отточната тръба на бойлера. За тази цел се препоръчва по време на инсталирането между предпазния вентил и отточната тръба да се сложи специален фитинг (тройник) или изпускателен вентил. Водата от бойлера може да се източи също непосредствено през предпазния вентил със завъртане на ръчката или на въртящата се капачка на вентила в положение както при проверка на действието. Преди източването нагревателят трябва да се изключи от електрическата мрежа и да се отвори ръкохватката за топла вода на включената смесителна батерия. След източването на водата през отточната тръба в бойлера остава малко количество вода, която изтича при развиването на холендъра на бойлера през отвора на бойлеровия холендър.

Повърхността на бойлера чистете със слаб разтвор от стерилен препарат. Не ползвайте разредители и силки почистващи препарати.

Чрез редовни сервизни прегледа ще си осигугурите безпроблемно ползване и дълъг живот на бойлера. Първият преглед трябва да бъде направлен от упълномощен сервис две годины след включването. При прегледа следва да се установи дали е износен защитният анод и при необходимост да се почисти водният камък, като се отчима качеството, количеството и температурата на водата в бойлера. При прегледа на бойлера, в зависимост от състоянието му, сервизът ще ви препоръча следваща дата за проверка на състоянието.

Молим, при евентуални повреди на бойлера, не го поправяйте сами, а се обърнете към най-близкая упълномощен сервис.
