Produkta veids	Elektriskais ūdens sildītājs ar uzglabāšanas tvertni
Zīmols	Gorenje
Modelis	GT5O
Tilpums	50 litri
Izmēri (A x P x D)	Aptuveni 550 x 400 x 450 mm
Svars	Aptuveni 18 kg
Barošana	220-240 V, 50 Hz
Sildīšanas jauda	2000 W
Maksimālā temperatūra	75 °C
Enerģijas efektivitātes klase	B
Gaidstāves patēriņš	0,5 kWh/24h
Aizsardzība pret pārkaršanu	Jā, ar automātisku izslēgšanos
Spiediena samazināšanas vārsts	Iekļauts, nominālais 8 bāri
Pretkorozijas anods	Magnija anods, nomaināms
Izolācija	Poliuretāna putas, 40 mm
Uzstādīšanas veids	Sienā vertikāli
Pieslēgums	G 1/2 collu ieplūde/izplūde
Vadības veids	Mehāniskais termostats ar grozāmpogu
Displejs	Nav displeja, indikatora gaisma
Materiāls	Tērauda tvertne ar emaljas pārklājumu
Aizsardzības klase	IP24
Apkope	Ikgadēja atkaļķošana un anoda pārbaude
Rezerves daļas	Pieejams termostats, sildīšanas elements, anods
Garantija	2 gadi

Bieži uzdotie jautājumi - GT5O GORENJE

Kā uzstādīt Gorenje GT5O ūdens sildītāju?

Uzstādīšana jāveic kvalificētam speciālistam. Piestipriniet ierīci vertikāli pie izturīgas sienas, pievienojiet aukstā ūdens padevi un karstā ūdens izvadu, izmantojot G 1/2 collu savienotājus, un pievienojiet 220-240 V barošanai ar atbilstošu zemējumu. Pārliecinieties, ka spiediena samazināšanas vārsts ir pareizi uzstādīts un izplūdes caurule ir novadīta uz drošu noteku.

Kā iestatīt temperatūru GT5O?

Pagrieziet termostata pogu, kas atrodas uz priekšējā paneļa, līdz vēlamajai temperatūrai, parasti no 30 °C līdz 75 °C. Indikatora gaisma iedegas, kad notiek sildīšana, un izslēdzas, kad sasniegta iestatītā temperatūra.

Kāda apkope nepieciešama GT5O?

Regulārā apkopē ietilpst magnija anoda pārbaude un nomaiņa ik pēc 1-2 gadiem, lai novērstu koroziju, un tvertnes atkaļķošana reizi gadā, ja ir ciets ūdens. Periodiski pārbaudiet arī spiediena samazināšanas vārstu.

Kāpēc mans GT5O ūdens sildītājs nesilda?

Pārbaudiet, vai barošana ir pieslēgta un slēdzis ir ieslēgts. Ja indikatora gaisma nedeg, iespējams, kļūdains termostats vai izdedzis sildīšanas elements. Sazinieties ar tehniķi nomaiņai.

Cik ilgi nepieciešams uzsildīt pilnu tvertni?

Ar 2000 W sildīšanas elementu un 50 litru tilpumu ūdens uzsildīšana no 15 °C līdz 75 °C parasti aizņem apmēram 80-90 minūtes.

Vai GT5O var uzstādīt ārpus telpām?

GT5O ir IP24 aizsardzības klase, kas nozīmē, ka tas ir aizsargāts pret šļakatām, bet nav pilnībā laika apstākļu noturīgs. Tas jāuzstāda iekštelpās vai aizsargātā vietā, lai izvairītos no sasalšanas un tieša lietus.

Ko dara spiediena samazināšanas vārsts?

Spiediena samazināšanas vārsts automātiski atbrīvo lieko spiedienu, lai novērstu tvertnes plīšanu. Tas atveras pie 8 bāriem. Vienmēr pārliecinieties, ka izplūdes caurule nav aizsērējusi.

Vai GT5O ir energoefektīvs?

GT5O ir enerģijas efektivitātes klase B ar gaidstāves patēriņu 0,5 kWh/24h. Lai taupītu enerģiju, iestatiet termostatu uz 50-60 °C un izolējiet karstā ūdens caurules.

Kā iztukšot GT5O?

Izslēdziet barošanu un aukstā ūdens padevi. Pievienojiet šļūteni iztukšošanas vārstam, atveriet vārstu un atveriet karstā ūdens krānu, lai ielaistu gaisu. Pilnībā iztukšojiet tvertni apkopes vai ziemas uzglabāšanas gadījumā.

Kur var atrast rezerves daļas GT5O?

Rezerves daļas, piemēram, termostats, sildīšanas elements un magnija anods, ir pieejamas Gorenje servisa centros vai pilnvarotos izplatītājos. Drošībai izmantojiet tikai oriģinālās daļas.

LIETOŠANAS INSTRUKCIJA GT5O GORENJE

⚠️ Bērni, vecāki par 8 gadiem, vecākas personas un personas ar ierobežotām fiziskajām, maņu vai garīgajām spējām vai arī bez pieredzes un zināšanām šo ierīci drīkst lietot tikai tad, ja vīņu darbs tiek uzraudzīts vai ja šīs personas ir apmācītas drošā ierīces lietojumā un apzinās iespējamo bīstamību.

Bērni nedrīkst spēlēties ar ierīci.

Bērni nedrīkst tīrīt vai apkopt ierīci bez uzraudzības.

⚠️ Uzstādīšana jāveic saskaņā ar spēkā esošajiem noteikumiem un ražotāja norādījumiem. To drīkst darīt profesionāli apmācīts montāžas speciālists.

⚠ Hermētiski noslēgtā iekārtas sistēmā ieplūdes caurulē obligāti jāuzstāda drošības vārsts ar 0,6 MPa (6 bar), 0,9 MPa (9 bar) vai 1,0 MPa (10 bar) (skatīt marķējumu) nominālspiedienu, kas novērš spiediena kāpumu boilerā par vairāk nekā 0,1 MPa (1 bar) virs nominālā spiediena.

No drošības vārsta izplūdes atveres var pilēt ūdens, tādēļ izplūdes atvere jāiestata uz atmosfēras spiedienu.

⚠️ Drošības vārsta izplūde jāuzstāda, vērsta uz leju, turklāt neaizsalstošā zonā.

⚠️ Lai nodrošinātu pienācīgu drošības vārsta darbību, lietotājam jāveic regulāras pārbaudes, likvidējot kāļkakmeni un pārliecinoties, vai drošības vārsts nav aizsprostots.

⚠️ Slēgvārstu nedrīkst uzstādīt starp ūdens sildītāju un drošības vārstu, jo tas pasliktinās sildītāja spiedienaizsardzību!

⚠️ Üdens sildītājs jāpiepilda ar üdeni pirms pievienošanas elektrotīklam!

⚠️ Darba termostata atteices gadījumā karstā ūdens tvertni papildus aizsargā drošības ierīce, tomēr ir iespējams, ka ūdens temperatūra tvertnē sasniedz 130 °C, kas atbilst drošības standartiem. Pievienojot ierīci ūdens padevei, ṣemiet vērā iespējamo termisko pārslodzi.

Ja sildītājs ir jāatvieno no sprieguma padeves, lūdzu, izteciniet no sildītāja visu ūdeni, lai nepieļautu sasalšanu.

Lūdzu, nemēģiniet nevienu ūdens sildītāja defektu labot saviem spēkiem. Izsauciet tuvāko autorizēto pakalpojumu sniedzēju.

Mūsu produktos ir iestrādāti komponenti, kas ir gan droši apkārtējai videi, gan nekaitīgi veselībai, tādēļ, kad tie ir sasnieguši sava darbmūža beigas, tos var iespējami viegli demontēt un nodot otrreizējai pārstrādei.

Materiālu otrreizēja pārstrāde samazina atkritumu daudzumu un izejmateriālu (piem., metālu) ražošanas nepieciešamību, kurā vajadzīgs ievērojams daudzums energijas un tiek izraisīta kaitīgu vielu atbrīvošana. Otrreizējās pārstrādes procedūras samazina dabas resursu patēriņu, jo nolietotās plastmasas un metāla detaļas var atkal atgriezt dažādos ražošanas procesos.

Lai iegūtu plašāku informāciju par atkritumu utilizēšanu, lūdzu, apmeklējiet savu atkritumu savākšanas centru vai veikalu, kurā produkts iegādāts.

Godātais pircēj! Pateicamies par mūsu produkta iegādi!

Pirms ūdens sildītāja uzstādīšanas un pirmā lietojuma, lūdzu, rūpīgi iepazīstieties ar šiem norādījumiem.

Šis ūdens sildītājs ir ražots atbilstoši attiecīgajiem standartiem, un to testējušas attiecīgās iestādes, kā norādīts drošības sertifikātā un elektromagnētiskās saderības sertifikātā. Produkta tehniskie raksturlielumi ir uzskaitīti uzlīmē, kas piestiprināta starp ieplūdes un izplūdes caurulēm. Uzstādīšana jāveic kvalificētam personālam. Visi remonti un apkopes darbi ūdens sildītāja iekšpusē, piem., kaļķakmens likvidēšana vai aizsargājošā pretkorozijas anoda pārbaude/nomaiņa, jāveic autorizētam tehniskās apkopes pakalpojumu sniedzējam.

UZSTĀDĪŠANA

Üdens sildītājs jāuzstāda telpā, kas pēc būtības ir aizsargāta pret sala apstākļiem un atrodas pēc iespējas tuvāk lietojuma vietai. Tas jāuzstāda pie sienas, izmantojot atbilstošas sienas skrūves ar minimālo 5 mm diametru.

Levērojot savas vajadzības, varat izvēlēties virs izlietnes uzstādāmu iekārtu (GT 5 O, GT 10 O; GT 15 O) vai zem izlietnes uzstādāmu iekārtu (GT 5 U, GT 10 U; GT 15 U).

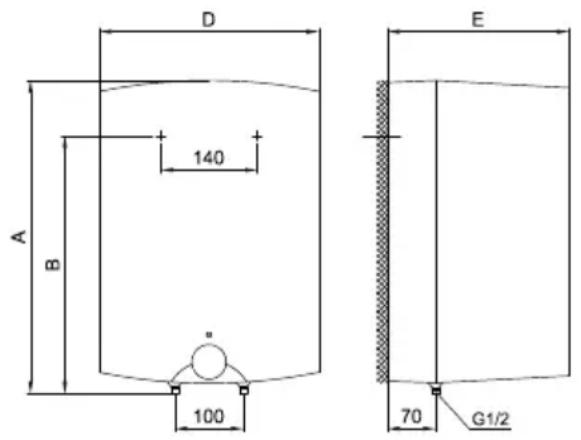

Üdens sildītāja izmēri uzstādīšanas un pievienošanas nolūkā [mm]

Uzstādīšana virs vannas/izlietnes

Uzstādīšana zem vannas/izlietnes

	A	B	C	D	E
GT 5 O	396	270		256	260
GT 5 U	396		144	256	260
GT 10 O	500	398		350	265
GT 10 U	500		122	350	265
GT 15 O	500	398		350	310
GT 15 U	500		122	350	310

PIEVIENOŠANA ŪDENS PADEVEI

Üdens sildītāja üdens ieplūdes un izplūdes savienojumiem ir krāsu kods. Aukstā üdens ieplūde ir marķēta ar zilu krāsu, savukārt karstā üdens izplūde – ar sarkanu krāsu.

Üdens sildītāju ar üdens padevi var savienot divējādi. Slēgtās cirkulācijas spiediena sistēma sniedz iespēju izmantot vairākas lietojuma vietas, savukārt atvērtās cirkulācijas sistēma – tikai vienu lietojuma vietu. Arī maisītājkrāni ir jāuzstāda atbilstoši izvēlētajam uzstādījuma režīmam.

Slēgtās cirkulācijas spiediena sistēmā jālieto spiediena maisītājkrāni. Drošības apsvērumu dēļ padeves caurulē jāierīko drošības vārsts vai – alternatīvi – tādas drošības klases vārsts, kas nepieļauj spiedienam tvertnē pārsniegt nominālo spiedienu par vairāk nekā 0,1 MPa (1 bar). Brīvplūdes vārsta izplūdes atverē jābūt atmosfēras spiedienam paredzētai izplūdes atverei. Ūdens sildīšana sildītāja liek tvertnē esošajam spiedienam paaugstināties līdz drošības vārsta iestatītajam līmenim. Tā kā ūdens nevar atgriezties ūdens padeves sistēmā, tas var pilēt no drošības vārsta izplūdes. Pilienus var novadīt uz noteci, uzreiz zem drošības vārsta uzstādot uztveršanas ierīci. Zem drošības vārsta izplūdes uzstādītā notece jāaprīko ar vertikāli lejup ejošu cauruli, un tai jāatrodas vidē, kurā pēc būtības nav iespējami sala apstākļi.

Lai nepieļautu ūdens pilēšanu no drošības vārsta, uz sildītāja ieplūdes caurules jāuzstāda izplešanās tvertne ar tilpumu, kas ir vismaz 5% no sildītāja tilpuma.

Lai nodrošinātu pareizu drošības vārsta darbību, lietotājam jāveic periodiskas brīvplūdes vārsta pārbaudes, lai likvidētu visas kałķakmens nogulsnes un pārliecinātos, vai drošības vārsts nav aizsprostots. Lai vārstu pārbaudītu, jāatver drošības vārsta izplūde, pagriežot rokturi vai noskrūvējot uz vārsta esošo uzgriezni (atkarībā no vārsta tipa). Vārsts darbojas pienācīgi, ja, izplūdei esot atvērtai, pa sprauslu tek ūdens.

Atvērtās cirkulācijas sistēmā ir jāuzstāda pretvārsts, lai nepieļautu ūdens iztecēšanu no tvertnes gadījumā, kad ūdens padeve izsīkst vai tiek noslēgta. Šajā uzstādījuma režīmā jālieto šķersplūsmas maisītājkrāns. Tā kā ūdens sildīšana palielina tā tilpumu, tas izraisa krāna pilēšanu. Pilēšanu nevar apturēt, aizgriežot krānu ciešāk; gluži pretēji – pievilkšana var tikai sabojāt krānu.

Atvērtās cirkulācijas sistēma

Uzstādīšana virs vannas/izlietnes

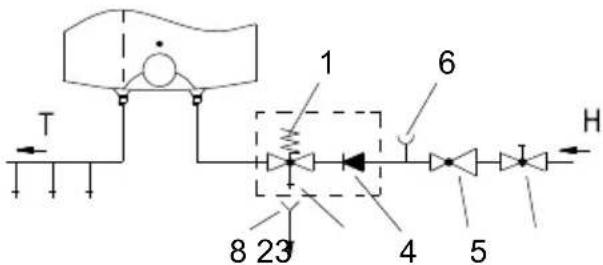

Slēgtās cirkulācijas (spiediena) sistēma

Uzstādīšana virs vannas/izlietnes

Uzstādīšana zem vannas/izlietnes

Uzstādīšana zem vannas/izlietnes

Legenda:

1 - Drošības vārsts
2 - Pretvärsts
3 - Pārbaudes vārsts
4 - Spiediena samazināšanas vārsts
5 - Slēgvārsts
6 - Pārbaudes gabals
7 - Maisītājkrāns – uzstādīšana virs vannas/izlietnes

7a - Maisītājkrāns – uzstādīšana zem vannas/izlietnes

8 - Piltuvveida izplūde uz noteci

H - Aukstais üdens

T - Karstais üdens

Starp ūdens sildītāju un atplūdes drošības vārstu nedrīkst uzstādīt nevienu slēgvārstu, jo tādējādi tiks traucēta spiedienaizsardzība!

Sildītāju var pievienot sadzīves ūdensapgādes tīklam bez spiediena samazināšanas vārsta, ja tīklā esošais spiediens ir zemāks par nominālo spiedienu. Ja spiediens tīklā pārsniedz nominālo spiedienu, spiediena samazināšanas vārsts ir jāuzstāda.

Üdens sildītājs jäpiepilda ar üdeni pirms pievienošanas elektrotīklam. Piepildot sildītāju pirmo reizi, jāatver maisītājkrāna karstā üdens krāns. Kad sildītājs ir piepildīts ar üdeni, üdens sāk tecēt caur maisītājkrāna izplūdes cauruli.

ÜDENS SILDITAJA PIEVIENOŠANA ELEKTROTIKLAM

Üdens sildītājs jāpievieno elektrotīklam ar elektrisko kabeli, kam ir kontaktdakša. Ja esošais kabelis tiek nomainīts pret jaunu, garāku kabeli, jaunais kabelis jāpievieno pievadam, un vadi jāpieskrūvē pie savienotājiem. Šajā gadījumā üdens sildītājs vispirms jāatvieno no elektrotīkla.

Sildītāja pievienošanai elektrotīklam jānotiek saskaņā ar standartiem attiecībā uz elektroierīcēm. Lai būtu ievēroti valstī spēkā esošie uzstādīšanas noteikumi, starp ūdens sildītāju un elektrotīklu jābūt ierīkotam visu polu atvienošanas slēdzim.

Legenda:

1 - Termostats
2 - Kūstošais drošinātājs
3 - Sildelements
4 - Indikatora lampiņa
5 - Savienotājs

L - Fāzes pievads
N - Neitrālais pievads
± - Zemējuma pievads

Elektroinstalācijas rasējums

UZMANĪBU! Pirms jebkādu darbu veikšanas ūdens sildītāja iekšpusē, tas ir jāatvieno no elektrotīkla! Šādu iejaukšanos drīkst veikt tikai apmācīts profesionālis!

EKSPLUATĀCIJA UN APKOPE

Tiklīdz ūdens sildītājs ir pievienots ūdens un elektroenerģijas padevei, tas ir gatavs lietošanai. Griežot termostata kloķi aizsargpārsega priekšpusē, ūdens temperatūru var iestatīt starp "*" (pozīcija aizsardzībai pret salu) un " ●" aptuveni 75 °C pozīciju. lesakām kloķi iestatīt pozīcijā "e", jo tas nodrošina ūdens sildītāja ekonomiskāko darbību. Tādējādi ūdens temperatūra tiek uzturēta aptuveni 35 °C līmenī (GT10 un GT15) un aptuveni 41 °C līmenī (GT 5). Sildītāja darbība šādā temperatūras līmenī mazina arī kaļka un katlakmens veidošanos, kā arī samazina siltuma zudumu, kāds notiek augstākas temperatūras gadījumā.

Drošības apsvērumu dēļ pēc izvēles var iestatīt augstāko ūdens temperatūras vērtību sildītājā. Rīkojieties šādi:

a) ievietojiet skrūvgriezi spraugā 1 un noņemiet pogas pārsegu 2;
b) iestatiet kloka ierobežotāju 3 uz vajadzīgo temperatūras vērtību,
C: 35^ C
B: 45^ C
A: 55^ C
O: 75^ C
c) atlieciet vietā kloka pārsegu 2 uz kloka.

Uz sildelementa darbību norāda indikatorlampiņa, kas deg, kamēr temperatūra tvertnē sasniedz iestatīto līmeni vai līdz brīdim, kad sildītājs ir apzināti izslēgts. Ja ūdens sildītājs ilgstoši netiek lietots, tas jāaizsargā pret sasalšanu, temperatūru iestatot uz "*". Neatvienojiet elektroenerģijas padevi. Tādējādi ūdens temperatūra

tvertnē tiek uzturēta aptuveni 9 °C līmenī. Ja izlemjat atvienot elektroenerģijas padevi, pirms sala apstākļu iestāšanās ūdens sildītājs ir rūpīgi jāiztukšo. Ūdens no sildītāja tiek iztecināts pa sildītāja ieplūdes/izplūdes cauruli.

Üdens sildītāja ārpusi var tīrīt ar saudzējoša mazgāšanas līdzekļa škīdumu. Nelietojiet škīdinātājus un abrazīvus tīrīšanas līdzekļus.

Regulāras profilaktiskās apkopes pārbaude nodrošina sildītāja nevainojamu darbu un ilgu kalpošanas laiku. Pirmā šāda pārbaude jāveic autorizētam tehniskās apkopes pakalpojumu sniedzējam aptuveni 36 mēnešus pēc uzstādīšanas datuma, lai pārbaudītu aizsargājošā pretkorozijas anoda nodilumu un vajadzības gadījumā likvidētu kaļka un katlakmens nosēdumus. Kaļka un katlakmens nosēdumu veidošanās ūdens sildītājā ir atkarīga no caur sildītāju plūstošā ūdens kvalitātes, daudzuma un temperatūras. Tehniskās apkopes pakalpojumu sniedzējam ir arī jāizsniedz stāvokļa pārskata dokuments un jāiesaka aptuvenais nākamās pārbaudes datums.

Ja sildītājs salūzt, lūdzu, sazinieties ar savai dzīvesvietai tuvāk esošo autorizēto tehniskās apkopes pakalpojumu sniedzēju. Lūdzu, nemēģiniet nevienu remontu veikt saviem spēkiem.

IERİCES TEHNISKIE RAKSTURLIELUMI

Tips		GT 5 O	GT 5 U	GT 10 O	GT 10 U	GT 15 O	GT 15 U
Deklarētais slodzes profils		XXS	XXS	XXS	XXS	XXS	XXS
Energoefektivitātes klase 1)		A	A	A	A	A	A
Ūdens sildīšanas energoefektivitāte (ŋwh) 1)	[%]	35,9	35,2	36,3	35,2	36,1	35,3
Elektrības patēriņš vienā gadā 1)	[kWh]	514	525	508	524	510	523
Elektrības patēriņš vienā dienā 2)	[kWh]	2,410	2,480	2,377	2,461	2,391	2,465
Termostata temperatūras iestatījumi		e
"Smart" vērtība		0	0	0	0	0	0
Tilpums	[l]	6,2	6,6	9,8	9,9	14,8	14,9
Nominālais spiediens	[[MPa(bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Svars / piepildīts ar ūdeni	[kg]	6,8 / 11,8		8 / 18		11 / 26
Tvertnes aizsardzība pret koroziju		Emaljēta / Mg anods
Nominālā jauda	[W]	2000
Spriegums	[V~]	230
Aizsardzības klase		I
Aizsardzības pakāpe		IP24
Uzsilšanas ilgums no 10 °C līdz 65 °C	[min]	11		20		29
Iepakojuma izmēri	[mm]	300x300x440		300x400x530		350x400x530

1) ES regula 812/2013; EN 50440
2) EN 50440

MÊS PATURAM TIESĪBAS VEIKT TĀDAS IZMAIŅAS, KAS NEPASLIKTINA IERĪCES FUNKCIONALITĀTI.

Lietotāja rokasgrāmata ir atrodama arī mūsu tīmekļa vietnē http://www.gorenje.com.
