Тип продукт	Електрически бойлер
Модел	GBF80SMC6
Обем	76.1 L
Смесена вода при 40 °C (V40)	116 L
Размери (В x Ш x Д)	820 x 615 x 454 mm
Тегло празен / пълен	30 kg / 110 kg
Захранване	230 V~, 2000 W (2 x 1000 W)
Клас на защита	I
Степен на защита	IP24
Номинално налягане	0.6 / 0.9 / 1.0 MPa (6 / 9 / 10 bar)
Клас на енергийна ефективност	B
Годишна консумация на електроенергия	1313 kWh
Дневна консумация на електроенергия	7.251 kWh
Време за загряване (10 °C до 65 °C)	2 h 37 min
Деклариран профил на натоварване	M
Електронно управление	EcoSmart с дисплей на температурата, интелигентен режим, функция против легионела
Настройки на температурата	10 °C (защита от замръзване), 35 °C, 57 °C (ECO), 75 °C
Функции за безопасност	Защита от прегряване (термичен прекъсвач), защита от сух старт, изисква се предпазен клапан
Инсталация	Вертикално на стена или хоризонтално на пода (изисква квалифициран персонал)
Поддръжка	Периодична проверка на защитния анод, отстраняване на котлен камък от оторизиран сервиз
Гаранция	Гаранция срещу корозия валидна само при редовни проверки на анода

Често задавани въпроси - GBF80SMC6 GORENJE

Как да настроя температурата на водата на Gorenje GBF80SMC6?

Натиснете бутона (②) многократно, за да преминете през нивата на температура: * (защита от замръзване, ~10 °C), 35 °C, eco (~57 °C, препоръчително за спестяване на енергия) и 75 °C. Дисплеят показва зададената температура.

Какво е EcoSmart режимът и как да го използвам?

EcoSmart е интелигентна функция, която научава навиците ви за потребление на топла вода за 7 дни и оптимизира нагряването за намаляване на консумацията на енергия. За да започне записване, натиснете бутон (④) – зеленият светодиод мига. След 7 дни режимът работи автоматично. Натиснете отново, за да изключите, или задръжте, за да рестартирате записването, ако навиците се променят.

Защо капе вода от предпазния клапан?

Капенето е нормално в затворена система под налягане поради термично разширение. Предпазният клапан освобождава излишното налягане. Ако капенето е прекомерно, монтирайте разширителен съд (поне 5% от обема на бойлера) на входящата тръба.

Какво да направя, ако дисплеят показва код за грешка E1, E5 или E44?

E1 (грешка на сензора за температура): Обадете се на сервиз. E5 (прегряване >90 °C): Изчиства се автоматично при спадане на температурата; ако се повтаря, обадете се на сервиз. E44 (сух старт): Напълнете бойлера с вода, след това изключете или задръжте бутон (②) за 3 секунди за нулиране.

Как да източа водата от бойлера за съхранение или ремонт?

Изключете захранването, отворете крана за топла вода за източване, затворете входа за студена вода и развийте гъвкавата тръба на изхода за топла вода. Използвайте T-елемент с изпускателен клапан между входящата тръба и предпазния клапан за по-лесно източване. След повторно напълване оставете водата да тече поне 2 минути.

Необходимо ли е да се монтира предпазен клапан?

Да, за затворени системи под налягане трябва да се монтира предпазен клапан (номинално налягане 0,6, 0,9 или 1,0 MPa според табелката) на входа за студена вода, за да се предотврати свръхналягане. Не поставяйте спирателен кран между бойлера и предпазния клапан.

Колко често трябва да се проверява защитният анод?

Необходими са редовни проверки от оторизиран сервиз, за да се поддържа гаранцията срещу корозия на резервоара. Интервалът е посочен в гаранционния сертификат; обикновено на 1-2 години в зависимост от качеството на водата.

Може ли бойлерът да се монтира хоризонтално?

Да, универсалният дизайн позволява както вертикално стеново, така и хоризонтално подово монтиране. Следвайте размерите в ръководството (фиг. 1 и 2) и използвайте подходящи стенни анкери (мин. Ø8 mm) за голямото тегло при пълнене.

Какво прави функцията против легионела?

Ако водата не е достигнала 65 °C в продължение на 14 последователни дни, бойлерът автоматично загрява до 70 °C и поддържа 120 минути, за да унищожи бактериите Legionella.

Как да почистя външната част на бойлера?

Използвайте мека кърпа с мек препарат за гладки лакирани повърхности. Избягвайте почистващи препарати на алкохолна основа или абразивни.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GBF80SMC6 GORENJE

Този уред може да бъде използван от деца на възраст над 8 години, както и от лица с ограничени физически, сетивни или умствени способности, или от такива с недостатъчен опит и познания, ако са наблюдавани или инструктирани относно използването на уреда по безопасен начин и разбират потенциалните опасности.

! Децата не бива да си играят с уреда.
Почистването и поддръжката на уреда не бива да се извършва от деца ако не са под наблюдение.
Монтажът трябва да се извърши в съответствие с действащите наредби и инструкциите на производителя като е необходимо да се извърши от квалифициран инсталатор.
При затворена система под налягане на входната тръба на водонагревателя е необходимо да се монтира предпазен вентил с номинално налягане 0,6 MPa (6 bar), 0,9 MPa (9 bar) или 1,0 MPa (10 bar) (вж. табелката), който предотвратява повишаването на налягането в котела с повече от 0,1 MPa (1 bar) над номиналното.
От изходния отвор на предпазния вентил може да капе вода, затова той трябва да бъде отворен към атмосферата.
Изходът на предпазния вентил трябва да бъде насочен надолу и да е в зона, която не замръзва.
За правилната работа на предпазния вентил е необходимо да се извършват периодични проверки за отстраняване на котления камък и да се гарантира, че вентилът не е блокиран.
Между водонагревателя и предпазния вентил не бива да се монтира спирателен вентил, защото така се деактивира предпазната защита на водонагревателя!
Преди да включите водонагревателя в електрическата мрежа непременно трябва да го напълните с вода!
Водонагревателят е защитен с допълнителна термична защита в случай на отказ на термостата. В случай на отказ на термостата водата във водонагревателя може да достигне температура до 130 ° С в съответствие със стандартите за безопасност. При извършване на водопроводни работи е задължително да се има предвид възможността от температурно претоварване.
Ако съхранявате водонагревателя изключен от електрическата мрежа, в случай на опасност от замръзване е необходимо да източите водата от него.
Водата се източва от водонагревателя през входната тръба на котела. За тази цел е препоръчително монтирането на специален Т-образен елемент с изпускателен вентил между предпазния вентил и входната тръба.
Mоля, не се опитвайте сами да отстранявате евентуалните повреди по водонагревателя, обърнете се към най-близкия оторизиран сервисен център за целта.

Уважаеми клиенти, благодарим Ви за покупката на нашия продукт. МОЛЯ, ПРЕДИ ИЗВЪРШВАНЕТО НА МОНТАЖА И ПЪРВАТА УПОТРЕБА НА ВОДОНАГРЕВАТЕЛЯ, ПРОЧЕТЕТЕ ВНИМАТЕЛНО УПЪТВАНЕТО.

Водонагревателят е изработен в съответствие с действащите стандарти и е официално тестван, разполага със сертификати за безопасност и за електромагнитна съвместимост. Неговите основни технически характеристики са посочени на табелката, залепена на дъното на водонагревателя в близост до тръбите за свързване. Свързването на водонагревателя с водопроводната и електрическата мрежа трябва да се извърши от квалифициран за целта специалист. Работите по неговата вътрешност с цел извършване на ремонти, отстраняването на котлен камък и проверките или смяната на антикорозионния предпазен анод могат да бъдат извършвани само от оторизирани сервиси.

МОНТАЖ

Инсталирайте водонагревателя колкото е възможно по-близо до мястото на потребление. Ако монтирате водонагревателя в помещение, в което има вана или душ, задължително трябва да спазите изискванията на стандарта IEC 60364-7-701 (VDE 0100, Teil 701). Прикрепете го към стената с болтове за стенен монтаж с номинален диаметър поне 8 мм. Стена с ниска носимоспособност е нобходимо да се укрепи на мястото на прикрепване. Универсалната конструкция на водонагревателя позволява той да бъде монтиран вертикално на стена или в легнало положение на пода. С оглед на евентуалните последващи процедури за ремонт Ви препоръчваме да монтирате водонагревателя в съответствие с монтажните му размери (виж фигур. 1 и фигур. 2).

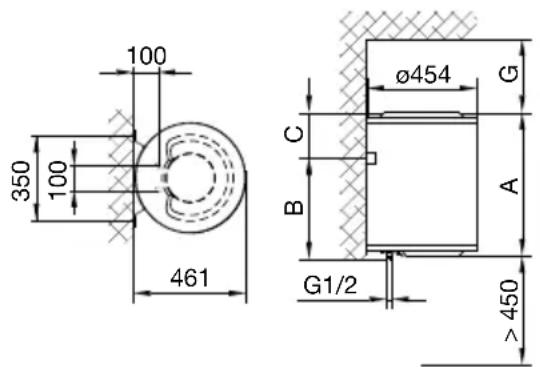

Размери за свързване и монтаж на бойлера [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Входната и изходната тръба на водонагревателя са обозначени с цвят. Входната тръба за студена вода е обозначена със синьо, а изходната тръба за топла вода с червено.

Водонагревателят може да се свърже с водопроводната мрежа по два начина. Свързването със затворена система под налягане позволява потреблението на вода на повече от няколко места. Отворената система, която не е под налягане позволява потреблението на вода само на едно място. В зависимост от избраната система за свързване трябва да монтирате подходяща смесителна батерия.

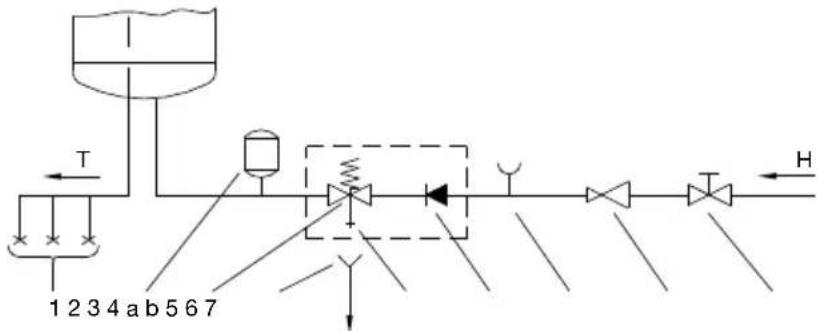

При затворена система под налягане (фиг. 3) е необходимо използването на смесителна батерия за налягане. За безопасната експлоатация на водонагревателя е необходимо на входната тръба да се монтира предпазен вентил или група, който предотвратява повишаването на налягането в котела с повече от 0,1 МРа (1 бар) над номиналното. Отвора за изтичане на предпазния вентил задължително трябва да се извежда към атмосферата. При нагряване на водата във водонагревателя, налягането на водата в котела се повишава до граничното, зададено с предпазния вентил. Тъй като връщането на водата обратно към водопроводната мрежа е възпрепятствано, е възможно да капе вода от отвора за дренаж на предпазния вентил. Може да насочите капещата вода към канала с помощта на специален накрайник, който се монтира под предпазния вентил. Дренажната тръба под отвора на предпазния вентил трябва да бъде монтирана в посока право надолу, и в среда, където няма замръзвания.

В случай, че желаете да избегнете капенето на вода от предпазния вентил, трябва да инсталирате на входната тръба на водонагревателя разширителен съд с вместимост поне 5% от обема на водонагревателя.

За правилната работа на предпазния вентил е необходимо да се извършват периодични проверки за отстраняване на котления камък и да се гарантира, че вентилът не е блокиран. При проверка е необходимо с придвижване на дръжката или отвиване на гайката на вентила (в зависимост от типа вентил) да се стартира източване от предпазния вентил. През отвора на вентила трябва да потече вода, което означава, че вентилът работи безотказно.

При отворена система, която не е под налягане, (фиг. 4) е необходимо на входа за студена вода към водонагревателя да се монтира еднопосочен вентил, който не позволява изтичането на вода от котела в случай на спиране на водата в мрежата. При тази система на свързване е позволено монтирането само на проточен смесител. Обемът на водата във водонагревателя се увеличава поради загряването, което става причина за капене от тръбата на смесителя. Чрез силно затягане на ръкохватката на смесителната батерия не може да се предотврати капенето на водата, напротив, може да се повреди смесителя.

Фиг. 4: Отворена система (система, която не е под налягане)

ΛΕΓΕΗΔΑ

1 Смесители под налягане
2 Разширителен съд
3 Предпазен вентил
a - Тестови вентил
b - Еднопосочен вентил
4 Фуния с връзка към канала
5 Тестови накрайник
6 Редуцир-вентил на налягането
7 Спирателен вентил
8 Еднопосочен вентил
9 Преточен смесител
Н Студена вода
T Топла вода

Между водонагревателя и предпазния вентил не бива да се монтира спирателен вентил, защото така се деактивира предпазната защита на водонагревателя!

Водонагревателят може да бъде свързан към домашната водопроводна мрежа без редуцир-вентил ако налягането в мрежата е по-ниско от номиналното налягане. Ако налягането в мрежата надвишава номиналното налягане, монтирането на редуцир-вентил е задължително.

Преди да включите водонагревателя в електрическата мрежа непременно трябва да го напълните с вода!

По време на първото зареждане, отворете крана за топла вода на смесителната батерия. Водонагревателят е пълен, когато през чучура потече вода.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди свързването към електрическата мрежа е необходимо във водонагревателя да се постави свързващ кабел с минимално напречно сечение 1,5 mm² (H05VV-F 3G 1.5 mm²), като за тази цел е необходимо да се свали предпазния капак.

В съответствие с националните правила електрическата инсталация трябва да включва устройство за двуполюсно прекъсване.

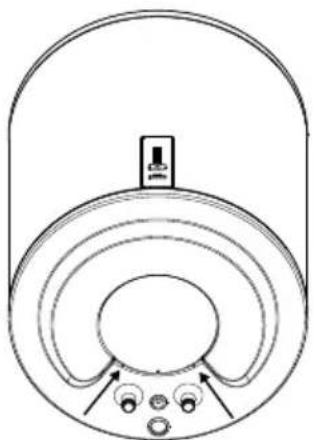

Фиг. 5: Сваляне на предпазния капак

1 Терминална връзка
2 Биметална защита
3 Електронен регулатор
4 Нагревател (2 x 1000 W)
5 Температурен сензор

L Фазов проводник
N Неутрален проводник
÷ Предпазен проводник

ВНИМАНИЕ: Преди провеждането на каквато и да било работа във вътрешността на водонагревателя е необходимо да го изключите от електрическата мрежа! Работата може да се извършва само от квалифициран специалист!

ИЗПОЛЗВАНЕ НА ВОДОНАГРЕВАТЕЛЯ

След като се свърже към водоснабдителната и електрическата мрежа водонагревателят е готов за употреба. При свързване към захранването водонагревателят преминава в режим на готовност. В режим на готовност водонагревателят поддържа температура на водата 10 °C.

ΔΕΓΕΗΔΑ

1 - индикатор на зададената/действителната температура на водата във водонагревателя, индикация за грешки
2 - бутон On/Off, настройка на температурата
3 - индикация за работата на функцията "SMART"
4 - бутон за включване/изключване на функцията "SMART"

Водонагревателят є оборудван с електронен регулатор "EcoSmart", който позволява регулиране температурата на водата, индикация на температурата й, диагностика на грешки и работа в интелигентен режим, с който се намалява консумацията на енергия.

Включване/изключване на водонагревателя

Включете водонагревателя чрез продължително натискане (3 сек) на бутон 2.

Чрез повторно продължително натискане (3 сек) на бутон ② водонагревателят преминава в режим на готовност.

Работа на водонагревателя – ръчна настройка

Температурата се настройва на желаното температурно ниво чрез натискане на бутон ② (предварително зададената температура е 57 °C).

* - Защита срещу замръзване, температура приблизително 10 °C.
- Температура на водата приблизително 35 °C.
eco - Температура на водата приблизително 57 °C.
- Температура на водата приблизително 75 °C.

С последващо натискане на бутон ② при максимальна достигната степен "ИИотново се връщате към "*". Препоръчваме настройка на режим "есфази настройка е най-икономична; при нея температурата на водата е около 57 °C, а отлагането на котлен камък и топлинните загуби са по-малки в сравнение с тези при по-висока зададена температура.

Температурата на водата във водонагревателя се изобразява на дисплей 1.

Ако възнамерявате да не използвате водонагревателя за дълго време, защитете съдържанието му от замръзване като настроите температурата на режим "*". При тази настройка водонагревателят ще поддържа температурата на водата на приблизително 10 °C.

Този работен режим е подходящ, преди всичко при наличие на затвърдени навици по отношение потреблението на топла вода (пример: къпете се всеки ден приблизително по едно и също време). За работа на водонагревателя в режим "EcoSmart" трябва да активирате функцията записване. По време на записването електронният регулатор запаметява всички ваши навици, които отчита при затоплянето на водата след края на записването. Записването се извършва в продължение на 7 дни. Работата в режим "EcoSmart" намалява потреблението на ел. енергия.

• Чрез натискане на бутон ④ стартирате записване на потребителските си навици. По време на записването зелената контролна лампа ③ мига. След приключване на 7-дневното записване, записаният режим започва да се възпроизвежда автоматично. По време на работата на водонагревателя в режим "EcoSmart" свети зелената контролна лампа ③.
• С повторното натискане на бутон ④ изключвате записването или работата на функцията "EcoSmart". Водонагревателят се връща в основния си режим на работа. Водата се затопля в зависимост от зададената температура.
• Повторното включване на функцията "EcoSmart" е възможно с натискане на бутон ④. Ако режимът на работа е записан (записването не е прекратявано), започва да се възпроизвежда. Зелената контролна лампа ③ свети. Ако записването е било прекратено, започва ново 7-дневно записване. Зелената контролна лампа ③ мига.
• В случай, че електронният регулатор има вече запаметен работен режим и навиците за потребление на топла вода се променят, е необходимо да се проведе ново записване. Активирайте го с продължително натискане на бутон 4. Записването продължава през следващите 7 дни.

Функция антилегионела

В случай, че в продължение на 14 дни водата във водонагревателя не достигне температура 65 °C, се включва функцията антиолегионела, водата във водонагревателя се затопля до 70 °C и се поддържа в продължение на 120 минути.

Индикация за грешки

В случай на грешка започват да примигват контролните лампички на дисплея.

Грешка Описание на грешката Сигнализация Решение
E1	• Грешка на температурния сензор	• Повтарящо се 2х бързо премигване на контролните лампички на дисплея.	• Обадете се в сервиса (водонагревателят не работи).
E5	• Претопляне (температура > 90 °C)	• Повтарящо се 3х бързо премигване на контролните лампички на дисплея.	• Грешката се изтрива автоматично, когато температурата падне под зададената.• Обадете се в сервиса ако грешката се повтаря.
E44 • Включване на сухо		• Повтарящо се 4х бързо примигване на контролните лампички на дисплея.	• Напълнете водонагревателя с вода.• Грешката се трие като се изключи водонагревателя или с 3х натискане на бутона.

Източване на водонагревателя

Ако съхранявате водонагревателя изключен от електрическата мрежа, в случай на опасност от замръзване е необходимо да източите водата от него. Водата се източва от водонагревателя през входната му тръба. За тази цел е препоръчително монтирането на специален Т-образен елемент с изпускателен вентил между предпазния вентил и входната тръба. Преди източването е необходимо водонагревателят да се изключи от електрическата мрежа, да се отвори кранчето за топла вода на свързаната смесителна батерия и да се източи топлата вода. Когато водата във водонагревателя се охлади, вентила за зареждане със студена вода се затваря и се отвива гъвкавата тръба на изхода за топла вода на водонагревателя. Сега вече може да източите водонагревателя през изпускателния вентил на входната тръба. Във водонагревателя остава малко количество вода след източването й през входната тръба. При повторно пълнене на водонагревателя препоръчваме да отворите кранчето за топла вода на смесителната батерия и да я оставите да тече поне 2 минути през чучура (нека струята бъде равномерна, със средна сила и диаметър на молив).

Почиствайте външната повърхност на уреда с мек парцал и неагресивни течни препарати, предназначени за почистване на гладки лакирани повърхности. Не използвайте препарати, съдържащи алкохол или абразивни агенти.

С редовните сервисни проверки ще осигурите безпроблемно функциониране и дълъг жизнен цикъл на водонагревателя. Гаранцията при ръждясване на котела важи само ако сте извършвали редовните проверки за износването на предпазния анод. Периодът между отделните редовни проверки не бива да бъде по-дълъг от посочения в гаранционната декларация. Проверките трябва да бъдат извършвани от оторизиран сервисен техник и да се документират на гаранционната карта на продукта. Проверява се износването на антикорозионния предпазен анод и при необходимост се почиства котления камък, който се настоява във вътрешността на водонагревателя в зависимост от качеството, количеството и температурата на изразходваната вода. Сервизът ще определи датата на следващата контрола с оглед на констатираното след проверката състояние.

Моля, не се опитвайте сами да отстранявате евентуалните повреди по водонагревателя, обърнете се към най-близкия оторизиран сервисен център за целта.

Нашите продукти са оборудвани с компоненти, които са безопасни за околната среда и здравето и са произведени така, че в тяхната последна фаза на живот да можете по най-лесния начин да ги демонтирате и рециклирате.

С рециклиране на материалите се намалява количеството отпадъци и необходимостта от произвеждане на суровини (например метал), което отнема много енергия и предизвиква отделяне на опасни вещества. С рециклирането се намалява използването на природните ресурси, тъй като отпадъчните части от пластмаса и метал се връщат в различните производствени процеси.

За повече информация за начина на изхвърляне на опасните отпадъци, посетете вашия събирателен център за изхвърляне на отпадъци или продавача, от когото сте купили продукта.

Тип		GBF50 E5	GBF80 E5	GBF100 E5	GBF120 E5	GBF150 E5
Определен профил на натоварване ММ L L XL
Клас на енергийна ефективност 1)		В В С С С
Енергийна ефективност при затопляне на водата (ŋwh) 1)	[%] 39,2 39,1 40 39,5 40
Годишно потребление на ел. енергия 1)	[kWh] 1309 1313 2542 2593 4179
Дневно потребление на ел. енергия 2)	[kWh] 6,985 7,251 13,568 13,931 21,670
Настройка на температурата на термостата		ECO
Стойност "smart" 3)		1 1 1 1 1
Седмично потребление на ел. енергия със смарт управление	[kWh]	24,953	28,391	51,286	52,514	89,251
Седмично потребление на ел. енергия без смарт управление	[kWh]	29,071	34,226	60,245	61,737	101,722
Вместимост	[l] 47,0 76,1 96,1 116,4 145,5
Количество смесена вода при 40 °C V40 2)	[l]	66	116	137	172	213
Номинално налягане	[MPa (bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Маса / пълен с вода	[kg]	24/74	30/110	34/134	41/161	50/200
Антикорозионна защита на котела емайлиран / Mg анод		• / •	• / •	• / •	• / •	• / •
Защита срещу прегряване		• •	•	• •
Защита срещу включване на сухо		•	•	•	•	•
Инсталирана мощност	[W]	2000
Брой и мощност на нагревателите	[W]	2 x 1000
Напрежение	[V~]	230
Клас на защита		I
Степен на защита		IP24
Време за затопляне от 10 °C до 65 °C	[h] 1	38	2 37	3 16	3 55	4 54
Размери на опаковката	[mm]	480 x 490 x 480 x 490 x 480 x 490 x 480 x 490 x 480 x 490 x 480 x 490 x 480 x 490 x 480 x 490 x 480 x 490 x 480 x 490 x 480 x 490 x

Данните в таблицата важат за вертикален стенен монтаж на водонагревателя.
1) Регламент на комисията на EC 812/2013; EN 50440
2) EN 50440
3) Данните относно енергийната ефективност и потреблението на енергия важат само при включено интелигентно устройство за управление.

Упътването за употреба е достъпно също така и на нашата интернет страница: http://www.gorenje.com.
