Terméktípus	Elektromos vízmelegítő
Modell	GBF80SMC6
Térfogat	76.1 L
Kevert víz 40 °C-on (V40)	116 L
Méretek (M x Sz x Mé)	820 x 615 x 454 mm
Üres tömeg / Töltött tömeg	30 kg / 110 kg
Tápellátás	230 V~, 2000 W (2 x 1000 W)
Védelmi osztály	I
Védettségi fokozat	IP24
Névleges nyomás	0.6 / 0.9 / 1.0 MPa (6 / 9 / 10 bar)
Energiahatékonysági osztály	B
Éves áramfogyasztás	1313 kWh
Napi áramfogyasztás	7.251 kWh
Fűtési idő (10 °C-tól 65 °C-ig)	2 h 37 min
Deklarált terhelési profil	M
Elektronikus vezérlés	EcoSmart hőmérséklet-kijelzővel, intelligens üzemmóddal, anti-legionella funkcióval
Hőmérséklet-beállítások	10 °C (fagyvédelem), 35 °C, 57 °C (ECO), 75 °C
Biztonsági funkciók	Túlmelegedés elleni védelem (hőkioldó), szárazindítás védelem, biztonsági szelep szükséges
Telepítés	Függőlegesen a falra vagy vízszintesen a padlóra (szakképzett személyzet szükséges)
Karbantartás	Védőanód időszakos ellenőrzése, vízkő eltávolítás által szerviz által
Garancia	Korróziógarancia csak rendszeres anódvizsgálatokkal érvényes

Gyakran ismételt kérdések - GBF80SMC6 GORENJE

Hogyan állítsam be a víz hőmérsékletét a Gorenje GBF80SMC6 készüléken?

Nyomja meg ismételten a (②) gombot a hőmérsékletszintek közötti váltáshoz: * (fagyvédelem, ~10 °C), 35 °C, eco (~57 °C, ajánlott energiatakarékosság céljából), és 75 °C. A kijelző mutatja a beállított hőmérsékletet.

Mi az EcoSmart üzemmód és hogyan használjam?

Az EcoSmart egy intelligens funkció, amely 7 nap alatt megtanulja a melegvíz-használati szokásait, és optimalizálja a fűtést az energiafogyasztás csökkentésére. A rögzítés elindításához nyomja meg a (④) gombot – a zöld lámpa villog. 7 nap elteltével az üzemmód automatikusan működik. Nyomja meg újra a kikapcsoláshoz, vagy tartsa lenyomva a rögzítés újraindításához, ha a szokások változnak.

Miért csöpög víz a biztonsági szelepből?

A csöpögés normális egy zárt nyomás alatti rendszerben a hőtágulás miatt. A biztonsági szelep kiengedi a túlnyomást. Ha a csöpögés túlzott, szereljen be egy tágulási tartályt (a fűtőtest térfogatának legalább 5%-a) a bemeneti csőre.

Mit tegyek, ha a kijelző E1, E5 vagy E44 hibakódot mutat?

E1 (hőmérséklet-érzékelő hiba): Hívja a szervizt. E5 (túlmelegedés >90 °C): Automatikusan törlődik, ha a hőmérséklet lecsökken; ha ismétlődik, hívja a szervizt. E44 (szárazindítás): Töltse fel a fűtőtestet vízzel, majd kapcsolja ki, vagy tartsa lenyomva a (②) gombot 3 másodpercig a visszaállításhoz.

Hogyan ürítsem ki a vízmelegítőt tárolás vagy javítás céljából?

Kapcsolja le az áramellátást, nyissa ki a melegvíz-csapot a leeresztéshez, zárja el a hidegvíz-bemenetet, és csavarja le a hajlékony csövet a melegvíz-kimeneten. Használjon T-elemet leeresztő szeleppel a bemeneti cső és a biztonsági szelep között a könnyebb leeresztés érdekében. Újratöltés után hagyja a vizet legalább 2 percig folyni.

Szükséges biztonsági szelepet telepíteni?

Igen, zárt nyomás alatti rendszerekben biztonsági szelepet (a címke szerint 0,6, 0,9 vagy 1,0 MPa névleges) kell telepíteni a hidegvíz-bemenetre a túlnyomás megelőzése érdekében. Ne helyezzen elzárószelepet a fűtőtest és a biztonsági szelep közé.

Milyen gyakran kell ellenőrizni a védőanódot?

Rendszeres ellenőrzés szükséges egy meghatalmazott szerviz által a tartály korrózióvédelmi garanciájának fenntartásához. Az intervallum a garanciaigazolásban van feltüntetve; általában 1-2 évente, a vízminőségtől függően.

Lehet a vízmelegítőt vízszintesen telepíteni?

Igen, az univerzális kialakítás lehetővé teszi a függőleges falra szerelést és a vízszintes padlóra telepítést is. Kövesse a kézikönyvben szereplő méreteket (1. és 2. ábra), és használjon megfelelő falirögzítőket (min. Ø8 mm) a megtöltött nehéz súlyhoz.

Mit csinál az anti-legionella funkció?

Ha a víz 14 egymást követő napon nem érte el a 65 °C-ot, a fűtőtest automatikusan 70 °C-ra melegít, és 120 percig tartja a hőmérsékletet a Legionella baktériumok elpusztítására.

Hogyan tisztítsam a vízmelegítő külső felületét?

Használjon puha ruhát enyhe tisztítószerrel a sima lakkozott felületekhez. Kerülje az alkohol alapú vagy koptató hatású tisztítószereket.

HASZNÁLATI ÚTMUTATÓ GBF80SMC6 GORENJE

A készüléket 8 éven aluli gyerekek, csökkent fizikai, érzékszervi vagy szellemi képességű, valamint hiányos tapasztalattal vagy tudással rendelkező személyek kizárólag felügyelettel használhatják, illetve amennyiben megfelelő ismeretekkel rendelkeznek a készülék biztonságos használatáról és az esetleges veszélyekről.
Gyermekek ne játsszanak a készülékkel.
Gyermekek ne végezzenek tisztítási és karbantartási műveleteket felügyelet nélkül.
A készülék telepítését szakembernek kell elvégeznie az érvényben lévő előírásokkal összhangban és a gyártó utasítása szerint.
A bojler hidegvíz-vezetékére kötelező a 0,6 MPa (6 bár), 0,9 MPa (9 bár) vagy 1,0 MPa (10 bár) névleges víznyomásra alkalmas biztonsági szelep beépítése (lásd a készülék adattáblázatát), amely megakadályozza, hogy a bojlerben a megengedettnél 0,1 MPa-lal (1 bárral) magasabb nyomás lépjen fel.
A biztonsági szelep nyílásából víz csöpöghet, ezért nyitva kell hagyni a légtér felé.
A biztonsági szelep kifolyócsöve függőlegesen lefelé és fagymentes helyre kerüljön.
A biztonsági szelep megfelelő működése érdekében rendszeres ellenőrzést kell végezni, amely során eltávolítjuk a vízkövet és ellenőrizzük a szelep működőképességét.
A bojler és a biztonsági szelep közé elzáró szelepet nem szabad beszerelni, mivel ezzel megakadályozza a bojler nyomásvédelmét!
Elektromos csatlakozás előtt a bojlert fel kell tölteni vízzel!
Arra az esetre, ha a höfokszabályozó meghibásodna, a bojler egy másodlagos hökorlátozóval van ellátva. A höfokszabályozó meghibásodása esetén a bojlerben lévő víz hömérséklete a biztonsági előírásokkal összhangban elérheti a 130 °C-t. A vízvezeték kialakításánál ezért figyelembe kell venni az említett hömérsékleti túlterhelés veszélyét.
Amennyiben a bojlert lekapcsolja az áramról, fagyveszély esetén azt ki kell üríteni.
A bojlerból a vizet a hidegvízvezetéken kell kiengedni. Erre a célra javasolt a biztonsági szelep és a hidegvízvezeték közé egy T-idom beépítése leeresztő szeleppel.
Kérjük, hogy a meghibásodott bojlert ne javítsa egyedül, hanem értesítse a legközelebbi meghatalmazott szervizszolgálatot.

Tisztelt Vevő, köszönjük, hogy a mi termékünket választotta. A BOJLER BEÉPÍTÉSE ÉS HASZNÁLATA ELŐTT KÉRJÜK, GONDOSAN OLVASSA EL A HASZNÁLATI ÚTMUTATÓT.

A bojler az érvényben lévő szabványokkal összhangban készült és hivatalosan tesztelt, valamint biztonsági és elektromágneses összeférhetőségre vonatkozó tanúsítvánnyal rendelkezik. A bojler alapvető műszaki jellemzőit a bojler aljára, a bekötőcsövek közelében elhelyezett adattáblázat tartalmazza. A bojler víz- és elektromos hálózatra való csatlakoztatását kizárólag szakképzett személy végezheti el. A bojler belsejében történő javításokat, a vízkőeltávolítást, valamint a korrózióvédelmet szolgáló aktív anód ellenőrzését vagy cseréjét kizárólag meghatalmazott szervizszolgálat végezheti.

BEÉPÍTÉS

A bojlert lehetőleg a melegvíz-használati helyek közelébe telepítse. Amennyiben a készüléket fürdőkáddal vagy zuhanyzóval egy helyiségbe szereli be, kötelezően figyelembe kell venni az IEC 60364-7-701 (VDE 0100, Teil 701) szabványok előírásait. A falra minimum 8 mm-es csavarral kell rögzíteni. Gyengébb falak esetén a rögzítés helye megfelelő erősítést igényel. Univerzális szerkezetének köszönhetően a melegvíztárolót függőlegesen a falra vagy vízszintesen a földre lehet rögzíteni. Estleges későbbi szervizbeavatkozások miatt javasoljuk, hogy a bojlert a szerelési méretekkel összhangban szerelje fel. (lásd az 1. és a 2. sz. ábrát).

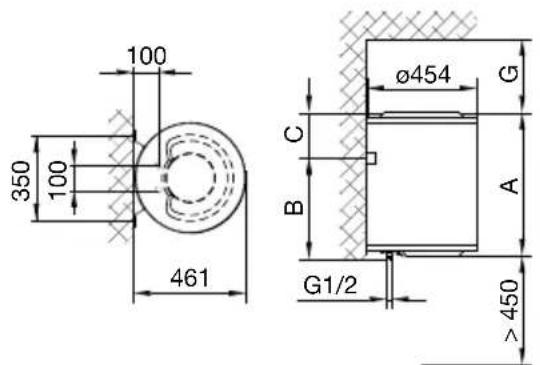

1. ábra: Függőleges felszerelés a falra

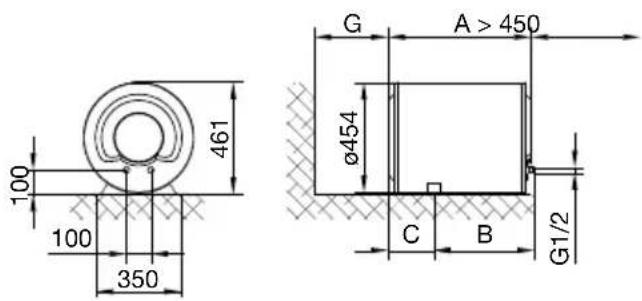

1. ábra: Vízszintes rögzítés a földre

	A B C G
GBF 50 E5	600 415 190 260
GBF 80 E5	820 615 210 360
GBF 100 E5	965 765 205 510
GBF 120 E5	1120 915 210 510
GBF 150 E5	1335 1115 225 510

A bojler csatlakoztatási és felszerelési méretei [mm]

CSATLAKOZTATÁS A VÍZHÁLÓZATRA

A bojler csövein a hideg- és a melegvízvezetékek különböző színekkel vannak megjelölve. A hideg víz kékkel, a meleg pedig pirossal.

A bojlert a vízhálózatra kétféleképpen csatlakoztathatjuk. A zárt (nyomás alatti) rendszerű csatlakoztatás lehetővé teszi a több, a nyílt rendszerű pedig csak egy vízvételi hely kialakítását. A kiválasztott csatlakoztatási rendszertől függően megfelelő keverőcsaptelepet kell beépíteni.

A zárt (nyomás alatti) rendszerű csatlakoztatás esetén (3. ábra) a vízvételi helyeken keverőcsaptelepet kell beépíteni. A bojler biztonságos működése érdekében a hidegvízvezetékre biztonsági szelepet vagy együttest kell beépíteni, amely megakadályozza, hogy a bojlerben a megengedettnél 0,1 MPa-lal (1 bárral) magasabb nyomás lépjen fel. A biztonsági szelepen lévő kifolyócsőnek rendelkeznie kell kifúvócsonkkal, amelyet nyitva kell hagyni. Vízmelegítés közben a bojlerben a nyomás a biztonsági szelepben beállított határig növekedik. Mivel nem lehetséges a víz visszaáramlása a vízhálózat felé, a biztonsági szelep nyílásából víz csöpöghet. A csöpögő vizet a biztonsági szelep alá helyezett vízfelfogóval le lehet vezetni a lefolyóba. A biztonsági szelep kifolyója alá helyezett elvezető cső függőlegesen lefelé és fagymentes helyre kerüljön.

Amennyiben el akarja kerülni a biztonsági szelepböl csöpögő víz miatti esetleges kellemetlenséget, a hidegvízvezetékre tágulási tartályt kell elhelyezni, amelynek térfogata a bojler legalább 5 százalékát teszi ki.

A biztonsági szelep megfelelő működése érdekében rendszeres ellenőrzést kell végezni, amely során eltávolítjuk a vízkövet és ellenőrizzük a szelep működőképességét. Ellenőrzéskor a kar elmozdításával vagy a szelep anyacsavarjának lecsavarásával (a szelep típusától függően) ki kell nyitni a biztonsági szelep kifolyóját. Ha a csövön kifolyik a víz, ez annak a jele, hogy a szelep hibátlanul működik.

Nyílt rendszer esetén (4. ábra) a hidegvízvezetéknél visszacsapó szelepet kell beépíteni, amely vízszünet esetén megakadályozza a víz kifolyását. Ennél a rendszernél csak átfolyó keverő csaptelepet lehet beépíteni. Bojlerben melegítéssel a víz térfogata megnövekedik, ez pedig csöpögést okozhat a keverőcsaptelep csövéből. A csaptelepkar erős meghúzásával a csöpögést nem lehet megakadályozni, inkább csak a csaptelep rongálódik meg.

		KELLÉKEK
T	H	1 Keverőcsaptelep(nyomás alatti)
		2 Tágulási tartály
		3 Biztonsági szelepa - Ellenőrző szelepb - Visszacsapó szelep
1 2 3 4 a b 5 6 7		4 Tölcsér kifolyóra valócsatlakozással
3. ábra: Zárt (nyomás alatti) rendszer		5 Ellenőrző szerelvény
		6 Nyomáscsökkentő(redukciós) szelep
		7 Elzáró szelep
T		8 Visszacsapó szelep
		9 Átfolyó keverőcsaptelep
H		H Hideg víz
9	8	7

1. ábra: Nyílt (nyomás nélküli) rendszer

A bojler és a biztonsági szelep közé tilos az elzáró szelep beépítése, mert ezzel megakadályozza a bojler nyomásvédelmét!

Amennyiben a vízhálózat nyomása a névlegesnél alacsonyabb, a bojlert a ház vízhálózatára nyomáscsökkentő (redukciós) szelep nélkül is rá lehet kapcsolni. Ha viszont a hálózat nyomása meghaladja a névlegeset, kötelező a nyomáscsökkentő (redukciós) szelep beépítése.

Elektromos csatlakozás előtt a bojlert fel kell tölteni vízzel!

Az első feltöltésnél a keverőcsaptelepen nyissa fel a melegvízcsapot. A szerelvényt hagyja addig nyitva, amíg a bojler meg nem telik és a keverőcsaptelep kifolyócsövén el nem kezd folyni a víz.

ELEKTROMOS HÁLÓZATRA VALÓ CSATLAKOZTATÁS

Az elektromos hálózatra való csatlakoztatás előtt a bojlerba egy, legalább 1,5 mm² (H05VV-F 3G 1,5 mm²) átmérőjű villanyszerelési vezetéket kell beszerelni, ezért először el kell távolítani a védőfedelet.

A pólusok hálózattól való elválasztásához szükséges készüléket az elektromos rendszerbe a beszerelésre vonatkozó nemzeti előírásoknak megfelelően kell beépíteni.

1. ábra: A védőfedél eltávolítása


1. ábra: Elektromos bekötés vázlata

KELLÉKEK

1 Csatlakozó kapocs
2 Bimetál biztosíték
3 Elektromos szabályzó
4 Fütötest (2 x 1000 W)
5 Höfokérzékelő

L Fázisvezető
N Semleges (nulla) vezető
± Védővezető

FIGYELEM: A bojler belsejébe történő beavatkozás előtt a készüléket feltétlenül le kell kapcsolni az elektromos hálózatról! A beavatkozást kizárólag szakképzett személy végezheti!

A BOJLER HASZNÁLATA

A víz- és elektromos hálózatra való csatlakoztatása után a bojler készen áll a használatra. Az áramellátásra való csatlakoztatáskor a bojler készenléti állapotba kapcsol. Ebben az állapotban a víz hőmérsékletét 10 °C-on tartja.

KELLÉKEK

1 - a tényleges/beállított vízhómérséklet kijelzője, hibajelzés
2 - On/Off gomb, hömérséklet beállítása
3 - a „SMART“ funkció működésének jelzője
4 - gomb a „SMART” funkció be/kikapcsolására

1. ábra: Vezérlópult

A bojler „EcoSmart” elektromos szabályzóval rendelkezik, amely lehetővé teszi a vízhőmérséklet beállítását, kimutatását, a hibadiagnosztikát és az okos módban való működést, amivel csökkentheti az energiafogyasztást.

A bojler be-/kikapcsolása

A bojler bekapcsolásához hosszabban (3 másodpercig) nyomja a 2 gombot. Ha a 2 gombot újból hosszabb ideig (3 másodpercig) nyomja, a bojler átkapcsol a készenléti állapotba.

A bojler működése - kézi beállítás

A hömérsékletet úgy állítjuk be, hogy a 2 gombot addig nyomjuk, míg el nem érjük a kívánt hömérsékletet (az előállított hömérséklet 57 °C).

* - Fagy elleni védelem, a hömérséklet kb. 10 °C.
- Vízhömérséklet kb. 35 °C.
eco - Vízhőmérséklet kb. 57 °C.
- Vízhömérséklet kb. 75 °C.

Amikor eléri a maximális szintet "", a 2 gomb következő megnyomásával visszakerül a kezdeti állapotba *. Javasoljuk az " "pozíció beállítását, ami a leggazdaságosabb; ebben a pozícióban a vízhőmérséklete kb. 57 °C, a vízkő kibocsátása és a hőveszteség pedig sokkal kisebb, mint a magasabb hőmérsékletre történő beállításnál.

A vízhőmérsékletet a bojlerban az 1-es jelző mutatja.

Amennyiben a bojlert hosszabb ideig nem használja, a tartalmát a fagyástól úgy védi meg, hogy a hömérsékletet a “* pozícióba állítja. Így a készülék a vízhőmérsékletet kb. 10 °C -on tartja.

A bojler működése "EcoSmart" módban

Ez a mód főleg akkor jó, ha viszonylag állandó melegvíz-fogyasztási szokásai vannak (például: zuhanyzás minden nap körülbelül ugyanabban az időpontban). A bojler működéséhez „EcoSmart” módszerben el kell indítani a felvétel funkciót. A felvétel közben az elektromos hőszabályzó megjegyzi az Ön szokásait, amelyeket később a vízmelegítésnél figyelembe vesz. A felvétel 7 napig tart. Az „EcoSmart” működési módszer csökkenti az energiafogyasztást.

• A 4-es gomb megnyomásával elindítja a felvétel funkciót. A felvétel készítése alatt a 3-as számú zöld lámpa villog. A felvételkészítés 7 napig tart, utána a rögzített mód automatikusan elindul. A bojler „EcoSmart” módban való működése alatt a 3-as számú zöld lámpa világít.
• A 4-es gomb újbóli megnyomásával kikapcsolja a felvételt vagy az „EcoSmart” módszer működését. A bojler visszakapcsol az alap működési módba. A vizet a beállított hőmérséklet szerint melegíti.
• Az „EcoSmart” módot úgy kapcsoljuk be ismét, hogy megnyomjuk a 4-es gombot. Ha a működési mód már rögzítésre került (a felvétel nem lett félbeszakítva), elindul az „EcoSmart” mód. A művelet alatt a 3-as zöld lámpa világít. Amennyiben a művelet félbe volt szakítva, elkezdődik egy új, 7 napos felvétel. A művelet alatt a 3-as zöld lámpa villog.
• Amennyiben az elektromos hőszabályozó már rögzítette a vízfogyasztási szokásokat és azok közben megváltoznak, új felvételt kell indítani. Ezt úgy teheti meg, hogy hosszabb ideig nyomja a 4-es gombot. A felvétel ismét 7 napig tart.

Ha víz hőmérséklete a bojlerban 14 napon belül nem éri el a 65 °C-t, bekapcsolódik az antilegionella funkció és a vizet 70 °C-ra melegíti fel, majd ezt a hőmérsékletet 120 percig fenntartja.

Hibakijelzés

Hiba esetén a jelzön a lámpák elkezdenek villogni.

Hiba A hiba leírása Jelzés Megoldás
E1 • Hiba a hőérzékelőn		• Az ellenőrző lámpák 2x gyors, ismétlődő villanása a kijelzőn.	• Hívja a szervizt (a bojler nem működik).
E5	• Túlmelegedés (hőmérséklet >90 °C)	• Az ellenőrző lámpák 3x gyors, ismétlődő villanása a kijelzőn.	• Ahogy a hőmérséklet a beállított alá csökken, a hiba automatikusan kitörlődik.• Amennyiben a hiba megismétlődne, hívja a szervizt.
E44 • Száraz bekapcsolás		• Az ellenőrző lámpák 4x gyors, ismétlődő villanása a kijelzőn.	• A bojlert töltse fel vízzel.• Ha a bojlert kikapcsolja, ill. 3 másodpercig nyomja a gombot, a hiba automatikusan kitörlődik.

A bojler ürítése

Ha a bojlert lekapcsolja az áramról, fagyveszély esetén a vizet ki kell üríteni. A bojlerból a vizet a hidegvízvezetéken kell kiengedni. Erre a célra javasolt a biztonsági szelep és a hidegvízvezeték közé egy T-idom beépítése leeresztő szeleppel. Ürítés előtt a bojlert le kell kapcsolni az áramról, kinyitni a keverőcsaptelepen lévő melegvízcsapot és kiereszteni a meleg vizet. Amikor a bojlerben a víz kihül, le kell zárni a hidegvízvezeték szelepét és lecsavarni a melegvízlefolyón lévő mozgatható csövet. A bojlert most ki lehet üríteni a hidegvízvezeték leeresztő szelepén. A kiürítés után a bojlerban még marad kisebb mennyiségű víz. Az újbóli felöltésnél javasoljuk, hogy nyissa meg a keverőcsaptelepet úgy, hogy meleg vízre legyen állítva, és a vizet hagyja folyni legalább 2 percig (a vízsugár legyen egyenletes, közepes intenzitású és ceruzavastagságú).

KARBANTARTÁS

A bojler külsejét puha ronggyal és lágy, folyékony, sima lakkozott felületekre alkalmas tisztítószerekkel kell tisztítani. Nem javasolt az alkoholt vagy abrazív anyagokat tartalmazó tisztítószerek használata.

A rendszeres szervizellenőrzés biztosítja a bojler hibátlan működését és hosszú élettartamát. A korrózió elleni garancia csak az előírt rendszeres anód-elhasználódás ellenőrzése esetében érvényes. A rendszeres ellenőrzések közti időszak nem haladhatja meg a garancialapon feltüntetett időszakot. Az ellenőrzéseket csak meghatalmazott szervizszolgálat végezheti, amely az eseményt a garancialapon is rögzíti. A vizsgálat során ellenőrzi az antikorróziós anód elhasználódását és szükség esetén eltávolítja a vízkövet, amelynek lerakódása a felhasznált víz minőségétől, mennyiségétől és hömérsékletétől függ. A következő vizsgálat időpontját a szervizszolgálat a megállapított állapot alapján javasolja.

Kérjük, hogy a meghibásodott bojlert ne javítsa egyedül, hanem értesítse a legközelebbi meghatalmazott szervizszolgálatot.

Termékeink a környezetre és az egészségre ártalmatlan alkotóelemekből készülnek és úgy vannak összeállítva, hogy élettartamuk végén minél egyszerűbben lehessen őket szétbontani és újrahasznosítani.

Az anyagok újrahasznosításával csökkentjük a hulladék mennyiségét és az alapvető nyersanyagok (pl. fémek) iránti igényt, melyek kitermelése hatalmas energiát követel és károsanyag-kibocsátást eredményez. Az újrahasznosítási eljárásokkal csökkenteni tudjuk a természeti források felhasználásának hatékonyságát, hiszen a műanyag- és fém hulladékok újra visszakerülnek a különböző gyártási folyamatokba.

A hulladékok elhelyezésének rendszeréről szóló további információért keresse fel a helyi hulladéklerakó központot, vagy a kereskedőt, akitől a terméket vásárolta.

A KÉSZÜLÉK MŰSZAKI JELLEMZŐI

Típus		GBF50 E5	GBF80 E5	GBF100 E5	GBF120 E5	GBF150 E5
Meghatározott terhelési profil	MMLXL
Energiahatékonysági osztály 1)		B B C C C
Energiahatékonyság a víz melegítésénél (ŋwh) 1)	[%] 39,2	39,1 40 39,5 40
Energiafogyasztás éves szinten 1)	[kWh] 1309	1313 2542	2593	4179
Energiafogyasztás napi szinten 2)	[kWh]	6,985	7,251	13,568	13,931	21,670
Hőfokszabályozó hőmérsékletének beállítása		ECO
„smart” érték 3)		1	1	1	1	1
Energiafogyasztás heti szinten okos módban	[kWh]	24,953	28,391	51,286	52,514	89,251
Energiafogyasztás heti szinten okos mód nélkül	[kWh]	29,071	34,226	60,245	61,737	101,722
Térfogat	[l]	47,0	76,1	96,1	116,4	145,5
Kevert víz mennyisége 40 °C-nál V40 2)	[l] 66 116	137	172	213
Névleges nyomás	[MPa (bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Súly / vízzel teli	[kg]	24/74	30/110	34/134	41/161	50/200
A kazán korrózióvédelme Zománc / Mg anód		• / •	• / •	• / •	• / •	• / •
Túlmelegedés elleni védelem		•	•	•	•	•
Száraz bekapcsolás elleni védelem		•	•	•	•	•
Csatlakoztatási terhelés	[W]	2000
Fűtőtestek száma és ereje [W]		2 x 1000
Feszültség	[V-]	230
Védelmi osztály		I
Védelmi fok		IP24
Felfűtési idő 10°C-röl 65°C-ra	[h]	1 38	2 37	3 16	3 55	4 54
Csomagolás méretei	[mm]	480 x 490 x 615	480 x 490 x 835	480 x 490 x 980	480 x 490 x 1135	480 x 490 x 1350

A táblázatban felsorolt adatok a falra függőlegesen felszerelt bojlerra érvényesek.
^1 EU Bizottsági rendelet 812/2013; EN 50440
2) EN 50440
^3) Az energiahatékonyság és az energiafogyasztás adatai kizárólag az okos működés alkalmazásánál érvényesek.

FENNTARTJUK AZ OLYAN VÁLTOZTATÁSOK JOGÁT, AMELYEK A KÉSZÜLÉK MÜKÖDÉSÉT NEM BEFOLYÁSOLJÁK.

A használati útmutató elérhető a http://www.gorenje.com címen lévő honlapunkon is.
