Typ produktu	Elektryczny podgrzewacz wody
Model	GBF80SMC6
Pojemność	76.1 L
Woda zmieszana w 40 °C (V40)	116 L
Wymiary (W x S x G)	820 x 615 x 454 mm
Masa pustego / masa pełnego	30 kg / 110 kg
Zasilanie	230 V~, 2000 W (2 x 1000 W)
Klasa ochronności	I
Stopień ochrony	IP24
Ciśnienie nominalne	0.6 / 0.9 / 1.0 MPa (6 / 9 / 10 bar)
Klasa efektywności energetycznej	B
Roczne zużycie energii elektrycznej	1313 kWh
Dobowe zużycie energii elektrycznej	7.251 kWh
Czas nagrzewania (10 °C do 65 °C)	2 h 37 min
Deklarowany profil obciążenia	M
Sterowanie elektroniczne	EcoSmart z wyświetlaczem temperatury, tryb inteligentny, funkcja antylegionella
Ustawienia temperatury	10 °C (ochrona przed mrozem), 35 °C, 57 °C (ECO), 75 °C
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem (wyłącznik termiczny), ochrona przed suchym startem, wymagany zawór bezpieczeństwa
Instalacja	Pionowo na ścianie lub poziomo na podłodze (wymaga wykwalifikowanego personelu)
Konserwacja	Okresowa kontrola anody ochronnej, usuwanie kamienia przez autoryzowany serwis
Gwarancja	Gwarancja na korozję ważna tylko przy regularnych kontrolach anody

Często zadawane pytania - GBF80SMC6 GORENJE

Jak ustawić temperaturę wody w Gorenje GBF80SMC6?

Naciskaj przycisk (②) wielokrotnie, aby przełączać poziomy temperatury: * (ochrona przed mrozem, ~10 °C), 35 °C, eco (~57 °C, zalecane w celu oszczędzania energii) oraz 75 °C. Wyświetlacz pokazuje ustawioną temperaturę.

Co to jest tryb EcoSmart i jak go używać?

EcoSmart to inteligentna funkcja, która uczy się Twoich nawyków zużycia ciepłej wody przez 7 dni i optymalizuje nagrzewanie, aby zmniejszyć zużycie energii. Aby rozpocząć nagrywanie, naciśnij przycisk (④) – zielona dioda miga. Po 7 dniach tryb działa automatycznie. Naciśnij ponownie, aby wyłączyć, lub przytrzymaj, aby ponownie uruchomić nagrywanie, jeśli zmienią się nawyki.

Dlaczego woda kapie z zaworu bezpieczeństwa?

Kapie jest normalne w zamkniętym systemie ciśnieniowym z powodu rozszerzalności cieplnej. Zawór bezpieczeństwa uwalnia nadmiar ciśnienia. Jeśli kapanie jest nadmierne, zainstaluj naczynie wzbiorcze (co najmniej 5% pojemności podgrzewacza) na rurze wlotowej.

Co zrobić, gdy wyświetlacz pokazuje kod błędu E1, E5 lub E44?

E1 (błąd czujnika temperatury): wezwij serwis. E5 (przegrzanie >90 °C): kasuje się automatycznie, gdy temperatura spadnie; jeśli się powtarza, wezwij serwis. E44 (suchy start): napełnij podgrzewacz wodą, a następnie wyłącz lub przytrzymaj przycisk (②) przez 3 sekundy, aby zresetować.

Jak opróżnić podgrzewacz wody do przechowywania lub naprawy?

Odłącz zasilanie, otwórz kran z ciepłą wodą, aby spuścić wodę, zamknij dopływ zimnej wody i odkręć elastyczną rurę na wylocie ciepłej wody. Użyj elementu T z zaworem spustowym między rurą wlotową a zaworem bezpieczeństwa, aby ułatwić opróżnianie. Po ponownym napełnieniu pozwól wodzie płynąć przez co najmniej 2 minuty.

Czy konieczne jest zainstalowanie zaworu bezpieczeństwa?

Tak, w zamkniętych systemach ciśnieniowych należy zainstalować zawór bezpieczeństwa (o ciśnieniu nominalnym 0,6, 0,9 lub 1,0 MPa zgodnie z etykietą) na wlocie zimnej wody, aby zapobiec nadciśnieniu. Nie umieszczaj żadnego zaworu odcinającego między podgrzewaczem a zaworem bezpieczeństwa.

Jak często należy sprawdzać anodę ochronną?

Regularne kontrole przez autoryzowany serwis są wymagane w celu utrzymania gwarancji na zbiornik przed korozją. Okres jest określony w certyfikacie gwarancyjnym; zazwyczaj co 1-2 lata w zależności od jakości wody.

Czy podgrzewacz wody można zainstalować poziomo?

Tak, uniwersalna konstrukcja umożliwia zarówno pionowy montaż na ścianie, jak i poziomy na podłodze. Postępuj zgodnie z wymiarami w instrukcji (rys. 1 i 2) i użyj odpowiednich kotew ściennych (min. Ø8 mm) ze względu na dużą masę po napełnieniu.

Co robi funkcja antylegionella?

Jeśli woda nie osiągnie 65 °C przez 14 kolejnych dni, podgrzewacz automatycznie nagrzewa się do 70 °C i utrzymuje ją przez 120 minut, aby zabić bakterie Legionelli.

Jak wyczyścić zewnętrzną część podgrzewacza wody?

Użyj miękkiej ściereczki z łagodnym detergentem do gładkich lakierowanych powierzchni. Unikaj środków na bazie alkoholu lub ściernych.

INSTRUKCJA OBSŁUGI GBF80SMC6 GORENJE

Urządzenie może być używane przez dzieci w wieku 8 lat lub starsze, jak również osoby o ograniczonych zdolnościach fizycznych lub mentalnych i osoby o niewystarczającym doświadczeniu, jeśli są one nadzorowane lub zostały przysposobione do używania urządzenia w sposób bezpieczny oraz rozumieją ewentualne niebezpieczeństwa.
Dzieciom nie wolno bawić się urządzeniem.
Czyszczenie i utrzymywanie urządzenia nie może być przeprowadzane przez dzieci bez odpowiedniego nadzoru.
Montaż musi zostać przeprowadzony zgodnie z obowiązującymi przepisami według instrukcji producenta. Wykonać go musi przysposobiony do tego specjalista.
Przy zamkniętym systemie na rurce wpustowej bojlera należy obowiązkowo zamontować wentyl bezpieczeństwa o ciśnieniu znamionowym 0,6 MPa (6 bar), 0,9 MPa (9 bar) lub 1,0 MPa (10 bar) (informacja na tabliczce znamionowej), którego zadaniem jest zapobieganie podwyższeniu ciśnienia w kotle o więcej niż 0,1 MPa (1 bar) w stosunku do ciśnienia znamionowego.
Z otworu wypustu wentyla bezpieczeństwa może kapać woda, dlatego otwór ten musi być otwarty na ciśnienie atmosferyczne.
Wypust wentyla bezpieczeństwa musi być skierowany w dół i znajdować się w miejscu, w którym nie zamarznie.
Aby zapewnić prawidłowe działanie zaworu bezpieczeństwa, należy dokonywać okresowej kontroli w celu usunięcia kamienia wodnego i sprawdzenia, czy zawór nie jest zablokowany.
Między bojlerem i wentylem bezpieczeństwa nie należy montować wentyla zamykającego, ponieważ uniemożliwiłby on utrzymanie odpowiedniego ciśnienia w bojlerze!
Przed podłączeniem bojlera do prądu należy napełnić go wodą!
Bojler jest zabezpieczony przed uszkodzeniem termostatu za pomocą dodatkowego bezpiecznika temperatury. W przypadku gdy termostat nie działa woda w bojlerze może osiągnąć temperaturę do 130 °C, zgodnie ze standardami bezpieczeństwa. Projektując instalację hydrauliczną należy wziąć pod uwagę fakt, że może dojść do wymienionych przeciążeń cieplnych.
Jeśli bojler zostanie odłączony od prądu, należy wypuścić z niego wodę, aby nie doprowadzić do zamarznięcia.
Woda z bojlera opróżnia się przez rurkę wpustową bojlera. W tym celu zalecane jest umieszczenie między zaworem bezpieczeństwa i rurką wpustową trójnika typu T z zaworem.
Prosimy, aby ewentualnych uszkodzeń bojlera nie naprawiali Państwo sami, tylko poinformowali o nich najbliższy autoryzowany serwis.

Drodzy Klienci, dziękujemy, że zdecydowali się Państwo na zakup naszego produktu.

PRZED MONTAŻEM I PIERWSZYM UŻYCIEM BOJLERA NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ.

Bojler został wykonany zgodnie z obowiązującymi standardami oraz formalnie sprawdzony. Wydany został certyfikat bezpieczeństwa i certyfikat kompatybilności elektromagnetycznej. Podstawowe właściwości techniczne bojlera zostały zapisane na tabliczce znamionowej, która jest naklejona na dnie bojlera obok rurek podłączeniowych. Bojler może zostać podłączony do sieci kanalizacyjnej i sieci elektrycznej jedynie przez przysposobionego specjalistę. Wszelkie zabiegi w jego wnętrzu, a zatem naprawy, usuwanie kamienia oraz przeglądy i zmiany anody antykorozyjnej mogą zostać przeprowadzone jedynie przez uprawnionego serwisanta.

MONTAŽ

Bojler zamontować jak najbliżej miejsca przyłączenia do sieci. Jeśli zamierzają Państwo zamontować bojler w pomieszczeniu, w którym znajduje się wanna lub prysznic, należy dostosować je do standardów IEC 60364-7-701 (VDE 0100, Teil 701). Do ściany należy przymocować go za pomocą śrub o minimalnej średnicy 8 mm. Jeśli nośność ściany, do której bojler zostanie przymocowany, jest niewystarczająca, należy ścianę odpowiednio wzmocnić. Dzięki uniwersalnej konstrukcji bojler można podłączyć w pionie na ścianie lub w poziomie na podłodze. Z powodu ewentualnych późniejszych przeglądów i napraw serwisowych sugerujemy, aby bojler został zamontowany zgodnie z wytycznymi montażu (patrz rys. 1 i rys. 2).

Rys. 1: Pionowy montaż na ścianie

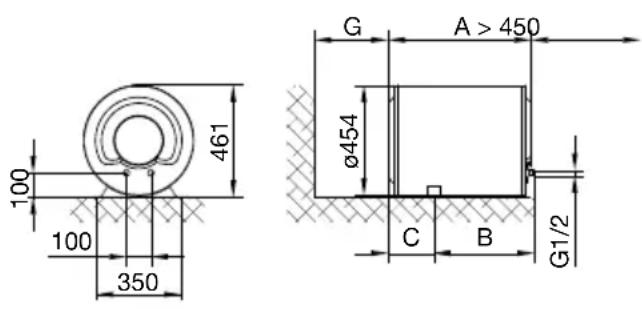

Rys. 2: Leżące umieszczenie na podłodze.

	A B C G
GBF 50 E5	600 415 190 260
GBF 80 E5	820 615 210 360
GBF 100 E5	965 765 205 510
GBF 120 E5	1120 915 210 510
GBF 150 E5	1335 1115 225 510

Rozmiary podłączeniowe i montażowe bojlera [mm]

PODŁĄCZENIE DO SIECI WODOCIĄGOWEJ

Doprowadzenie i odprowadzenie wody są w bojlerze oznaczone za pomocą kolorów. Doprowadzenie zimnej wody jest oznaczone niebieskim kolorem, odprowadzenie ciepłej wody - czerwonym kolorem.

Bojler można podłączyć do sieci wodociągowej na dwa sposoby. Zamknięty system ciśnieniowy umożliwia pobranie wody z wielu miejsc. Otwarty, bezciśnieniowy system umożliwia pobór wody tylko z jednego miejsca. Mając na uwadze wybrany system, należy zamontować odpowiednie baterie mieszające.

W przypadku zamkniętego systemu ciśnieniowego (rys. 3) należy w miejscu podłączenia użyć ciśnieniowych baterii mieszających. Aby zapewnić bezpieczeństwo pracy bojlera, na rurce doprowadzającej należy zamontować zawór bezpieczeństwa lub grupę bezpieczeństwa, które zapobiegają podwyższeniu się ciśnienia w kotle o więcej niż 0,1 MPa (1 bar) w stosunku do nominalnego. Otwór odpływowy zaworu bezpieczeństwa musi mieć wyjście na ciśnienie atmosferyczne. Podczas ogrzewania wody w bojlerze ciśnienie wody w kotle podwyższa się do poziomu nastawionego na zaworze bezpieczeństwa. Ponieważ powrót wody do sieci wodociągowej jest niemożliwy, może dojść do kapania wody z otworu odpływowego zaworu bezpieczeństwa. Kapiącą wodę można odprowadzić do odpływu za pomocą przystawki, którą montuje się na zaworze bezpieczeństwa. Rurka odpływu zamontowana pod spustem zaworu bezpieczeństwa musi być skierowana pionowo w dół oraz umieszczona w miejscu, w którym nie zamarznie.

Jeśli chcą Państwo uniknąć kapania z zaworu bezpieczeństwa, należy na rurce wpustowej zamontować naczynie o pojemności minimum 5% pojemności bojlera.

Aby zawór bezpieczeństwa działał prawidłowo, należy dokonywać kontroli okresowych, podczas których zostanie usunięty kamień wodny oraz sprawdzi się, czy zawór bezpieczeństwa nie jest zablokowany. Podczas przeglądu należy przekręcić rączkę lub odkręcić śrubę zaworu (w zależności od rodzaju zaworu) i otworzyć odpływ zaworu. Podczas tej czynności przez otwór zaworu powinna ciec woda, co oznacza, że zawór działa prawidłowo.

W przypadku otwartego, beziśnieniowego systemu (rys. 4) należy przy wlewie wody do bojlera zamontować zawór jednokierunkowy, który uniemożliwia wyciekanie wody z kotła, jeśli w sieci zabraknie wody. W przypadku takiego systemu dozwolony jest montaż jedynie baterii mieszającej. Z powodu ogrzewania objętość wody w bojlerze powiększa się, co powoduje kapanie z rurki baterii mieszającej. Silne zakręcenie rączki baterii mieszającej nie zapobiegnie kapaniu wody, może natomiast doprowadzić do uszkodzenia baterii.

Rys. 3: Zamknięty (ciśnieniowy) system

Rys. 4: Otwarty (nie ciśnieniowy) system

LEGENDA

1 Ciśnieniowe baterie mieszające
2 Naczynie ekspansyjne
3 Zawór bezpieczeństwa
a - Zawór próbny
b - Zawór jednokierunkowy
4 Lejek z podłączeniem do odpływu
5 Jednostka testowa
6 Zawór redukujący ciśnienie
7 Zawór zamykający
8 Zawór jednokierunkowy
9 Bateria mieszająca
H Zimna woda
T Ciepła woda

Między grzałką wody i wentylem bezpieczeństwa nie należy montować wentyla zamykającego, ponieważ uniemożliwiłby on utrzymanie odpowiedniego ciśnienia w bojlerze!

Bojler można podłączyć do domowej sieci wodociągowej bez zaworu redukującego, jeśli ciśnienie w sieci jest niższe on ciśnienia znamionowego. Jeśli ciśnienie w sieci przewyższa ciśnienie znamionowe, należy obowiązkowo zamontować zawór redukcyjny.

Przed podłączeniem bojlera do prądu należy napełnić go woda!

Podczas pierwszego napełniania należy przekręcić rączkę ciepłej wody na baterii mieszającej. Bojler jest napełniony, kiedy woda wycieknie przez rurkę odpływową baterii mieszającej.

PODŁĄCZENIE DO SIECI ELEKTRYCZEJ

Przed podłączeniem do sieci elektrycznej należy do bojlera podłączyć przewód o minimalnej średnicy przynajmniej 1,5 mm² (H05VV-F 3G 1,5 mm²), a następnie zdjąć pokrywę ochronną.

Urządzenie wyłączające wszystkie bieguny musi być wbudowane w instalację elektryczną zgodnie z krajowymi przepisami instalacyjnymi.

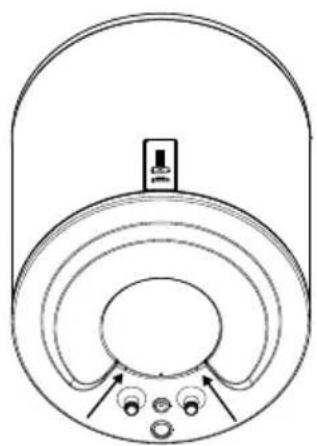

Rys. 5: Zdjęcie pokrywy ochronnej

Rys. 6: Schemat podłączenia do sieci

LEGENDA

1 Złączka
2 Bezpiecznik bimetaliczny
3 Regulator elektroniczny
4 Grzałka (2 x 1000 W)
5 Przycisk temperatury

L Przewód fazowy

N Przewód neutralny

± Przewód ochronny

UWAGA: Przed jakimikolwiek zmianami w budowie bojlera należy bojler odłączyć od sieci elektrycznej! Wszelkich zabiegów może dokonywać jedynie przysposobiony specjalista!

Po podłączeniu do sieci wodociągowej i elektrycznej bojler jest gotowy do użycia. Po podłączeniu do napięcia bojler przechodzi w stan gotowości. W stanie gotowości bojler utrzymuje temperaturę wody 10 °C.

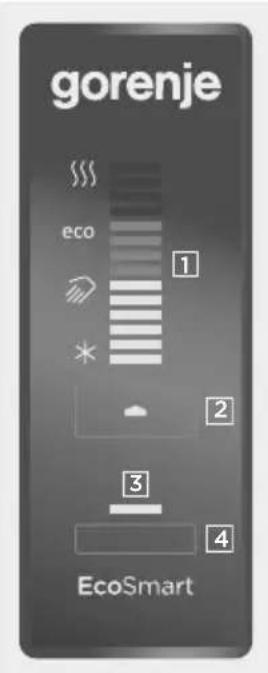

LEGENDA

1 - wskaźnik ustawionej/faktycznej temperatury wody w bojlerze, sygnalizacja błędów
2 - przycisk On/Off, ustawienie temperatury
3 - wskaźnik działania funkcji „SMART”
4 - przycisk włączenia/wyłączenia funkcji „SMART”

Rys. 7: Panel sterowania

Bojler jest wyposażony w elektroniczny regulator „EcoSmart”, umożliwiający ustawienie temperatury wody, pokazanie temperatury wody, diagnostykę błędów i funkcjonowanie w trybie Smart, dzięki któremu można zmniejszyć zużycie energii.

Włączenie / wyłączenie bojlera

Bojler włącza się za pomocą dłuższego przyciśnięcia (3s) na przycisk ^2 .

Za pomocą kolejnego dłuższego przyciśnięcia (3s) na przycisk ② bojler przejdzie w stan gotowości.

Praca bojlera - ustawienia ręczne

Temperaturę ustawia się za pomocą przyciskania przycisku 2 do wymaganego poziomu (fabrycznie ustawiona temperatura to 57 °C).

* - Ochrona przed zamarzaniem, temperatura około 10 °C.
- Temperatura wody około 35 °C.
eco - Temperatura wody około 57 °C.
- Temperatura wody około 75 °C.

Kiedy zostanie osiągnięty poziom "III, kolejne przyciśnięcie przycisku 2 rozpocznie procedurę od początku "* . Sugerujemy przełączenie do położenia " " e Takie ustawienie jest najoszczędniejsze. Temperatura wody wynosi około 57 °C, wydzielanie się kamienia wodnego oraz utrata ciepła są mniejsze niż w przypadku ustawienia wyższej temperatury. Temperaturę wody w bojlerze pokazuje wskaźnik 1.

Jeśli nie planują Państwo używać bojlera przez dłuższy czas, należy ochronić go przed zamarznięciem, ustawiając temperaturę na "*. Przy takim ustawieniu bojler będzie utrzymywał temperaturę ok 10 °C.

Praca bojlera w trybie "EcoSmart"

Ten tryb pracy jest odpowiedni przede wszystkim dla tych, którzy mają stałe zwyczaje związane ze zużyciem ciepłej wody (przykład: prysznic każdego dnia o podobnej porze). Aby bojler działat w trybie „EcoSmart”, należy włączyć nagrywanie. Podczas nagrywania regulator elektroniczny zapamiętuje Państwa zwyczaje, aby wykorzystać je podczas ogrzewania wody po ukończonym nagrywaniu. Nagrywanie trwa 7 dni. Korzystanie z trybu „EcoSmart” zmniejsza zużycie energii elektrycznej.

• Naciskając przycisk 4, włączą Państwo zapis Państwa zwyczajów. Podczas zapisu miga zielona lampka kontrolna 3. Kiedy zapis zakończy się po 7 dniach, zapamiętany program rozpocznie się automatycznie. Podczas pracy w trybie "EcoSmart" świeci się zielona lampka kontrolna 3.
• Funkcję „EcoSmart” wyłącza się poprzez ponowne naciśnięcie przycisku 4. Bojler przechodzi wtedy do podstawowego trybu działania. Wodę ogrzewa zgodnie z ustawioną temperaturą.
• Ponowne włączenie funkcji "EcoSmart" jest możliwe za pomocą przycisku 4. Jeśli tryb pracy został już zapamiętany (zapis nie został przerwany), urządzenie zacznie w nim pracować. Świeciła się będzie zielona lampka kontrolna 3. Jeśli zapis został przerwany, rozpocznie się nowy siedmiodniowy zapis. Migać będzie zielona lampka kontrolna 3.
• Jeśli regulator elektroniczny dysponuje zapamiętanym trybem pracy, a zwyczaje związane ze zużyciem ciepłej wody ulegną zmianie, należy włączyć ponowne nagrywanie. Można to zrobić za pomocą dłuższego przyciśnięcia przycisku 4. Nagrywanie trwa kolejne 7 dni.

Funkcja antylegionella

Jeśli woda w bojlerze przez 14 dni nie osiągnie 65 °C, włączy się funkcja antylegionella, która podgrzeje wodę do 70 °C i utrzyma ją w takim stanie przez 120 minut.

Wskazywanie błędów

W przypadku błędu na wyświetlaczu zaczynają migać kontrolki.

Błąd Opis błędu Sygnał Rozwiązanie
E1	• Błąd przycisku temperatury	• Powtarzające się 2x szybkie mrugnięcie kontrolek na wyświetlaczu.	• Należy skontaktować się z serwisem (bojler nie działa).
E5	• Przegrzanie (temperatura > 90 °C)	• Powtarzające się 3x szybkie mrugnięcie kontrolek na wyświetlaczu.	• Błąd zostanie automatycznie wymazany, gdy temperatura spadnie poniżej ustawionej wartości.• Jeśli błąd się powtórzy, należy skontaktować się z serwisem.
E44 • Suche włączenie		• Powtarzające się 4x szybkie mrugnięcie kontrolek na wyświetlaczu.	• Napelnić bojler wodą.• Błąd zostanie wymazany po wyłączeniu bojlera lub trzykrotnym naciśnięciu przycisku.

Opróżnianie bojlera

Jeśli bojler zostanie odłączony od sieci elektrycznej, należy opróżnić go, aby uniknąć zamarznięcia. Woda z bojlera opróżnia się przez rurkę wpustową bojlera. W tym celu sugeruje się podczas montażu umieścić między zaworem bezpieczeństwa i rurką wpustową odpowiedni trójnik typu T z zaworem spustowym. Przed opróżnieniem bojler należy odłączyć od sieci elektrycznej oraz przekręcić rączkę ciepłej wody na podłączonej baterii mieszającej, a następnie wyłać ciepłą wodę. Kiedy woda w bojlerze ochłodzi się, należy zamknąć zawór wpustu zimnej wody i odkręcić rurkę wypustu ciepłej wody. Bojler można opróżnić poprzez zawór na rurce wpustowej. Po opróżnieniu w bojlerze zostanie pewna ilość wody. Podczas ponownego napełniania bojlera należy przekręcić rączkę ciepłej wody na baterii mieszającej i pozwolić, aby woda leciała przez przynajmniej 2 minuty przez rurkę wylotową baterii (ciek powinien być jednolity, średni, o grubości ołówka).

Zewnętrzną część bojlera należy czyścić miękką szmatką za pomocą łagodnych detergentów przeznaczonych do czyszczenia gładkich powierzchni lakierowanych. Nie należy stosować środków czystości zawierających alkohol lub środki ścierne. Regularne przeglądy serwisowe zapewnią prawidłową pracę i długą żywotność bojlera. Gwarancja na przerdzewienie kotła obowiązuje jedynie w przypadku, gdy przeprowadzane były zalecane regularne przeglądy zużycia anody ochronnej. Okres między poszczególnymi regularnymi przeglądami nie może być dłuższy niż zostało to zapisane w gwarancji. Przeglądy muszą być przeprowadzane przez autoryzowany serwis, który ma prawo zapisać przegląd w gwarancji produktu. Podczas przeglądu serwis sprawdzi zużycie antykorozyjnej anody ochronnej oraz ewentualnie oczyści kamień wodny, który zbiera się w zależności od jakości, ilości i temperatury wody w bojlerze. Na podstawie stwierdzonego stanu bojlera serwis określi także termin kolejnego przeglądu.

Prosimy, aby ewentualnych usterek bojlera nie naprawiali Państwo sami, tylko zgłosili je w najbliższym autoryzowanym serwisie.

Nasze produkty są wyposażone w przyjazne dla środowiska i zdrowia składniki oraz są zaprojektowane tak, aby ułatwić demontaż oraz recykling.

Recykling materiałów zmniejsza ilość odpadów i ogranicza potrzebę produkcji podstawowych materiałów (na przykład metali), co wymaga dużych nakładów energii i powoduje emisję szkodliwych substancji. Recykling zmniejsza też zużycie zasobów naturalnych, ponieważ materiały odpadowe z tworzyw sztucznych i metalu możemy zwrócić i zastosować w różnych procesach produkcyjnych.

Więcej informacji o systemie usuwania odpadów można uzyskać w Centrum Utylizacji Odpadów lub w sklepie, w którym produkt został zakupiony.

WŁAŚCIWOŚCI TECHNICZNE URZĄDZENIA

Typ		GBF50 E5	GBF80 E5	GBF100 E5	GBF120 E5	GBF150 E5
Określony profil obciążenia		M M L L XL
Klasa efektywności energetycznej 2		B B C C C
Efektywność energetyczna podczas ogrzewania wody (ŋwh) 1	[%] 39,2	39,1 40 39,5 40
Roczne zużycie energii elektrycznej 1	[kWh] 1309	1313 2542	2593	4179
Dzienne zużycie energii elektrycznej 2	[kWh]	6,985	7,251	13,568	13,931	21,670
Ustawienie temperatury termostatu				ECO
Wartość "smart" 3		1	1	1	1	1
Tygodniowe zużycie energii elektrycznej przy ustawieniach Smart	[kWh]	24,953	28,391	51,286	52,514	89,251
Tygodniowe zużycie energii elektrycznej bez ustawień Smart	[kWh]	29,071	34,226	60,245	61,737	101,722
Pojemność	[l] 47,0	76,1	96,1	116,4	145,5
Ilość mieszanej wody przy 40 °C V40 2	[l]	66	116	137	172	213
Ciśnienie znamionowe	[MPa (bar)]		0,6 (6) / 0,9 (9) / 1,0 (10)
Masa / napełniony woda	[kg]	24/74	30/110	34/134	41/161	50/200
Antykorozyjna ochrona kotła Emaliowane / anoda Mg		• / •	• / •	• / • • / •	• / •
Ochrona przed przegrzaniem		•	•	•	•	•
Ochrona przed suchym włączeniem		•	•	•	•	•
Moc znamionowa	[W]			2000
Liczba i moc grzałek	[W]			2 x 1000
Napięcie	[V-]			230
Klasa ochrony				1
Stopień ochrony				IP24
Czas ogrzewania od 10 °C do 65 °C	[h] 1	38	2 37	3 16	3 55	4 54
Rozmiary opakowania	[mm]	480 x 490 x 615	480 x 490 x 835	480 x 490 x 980	480 x 490 x 1135	480 x 490 x 1350

Informacje umieszczone w tabeli obowiązują przy pionowym montażu bojlera.
^1) Decyzja Komisji EU 812/2013; EN 50440
2) EN 50440
3) Informacje o efektywności energetycznej i zużyciu energii obowiązują jedynie w przypadku włączenia urządzenia Smart.

Instrukcja obsługi dostępna także na naszych stronach internetowych http://www.gorenje.com.
