GP 3700/4 P BASIC - Siurbliai GARDENA - Nemokama naudojimo instrukcija

Produkto tipas	Paviršinė laistymo pompa
Prekės ženklas	Gardena
Modelis	GP 3700/4 P BASIC
Vardinė galia	800 W
Tinklo įtampa	230 V / 50 Hz
Maksimalus srautas	3700 l/h
Maksimalus slėgis	4,1 bar (41 m išstūmimo aukščio)
Maksimalus savisiurbimo aukštis	7 m
Leistinas vidinis slėgis (išstūmimo pusėje)	6 bar
Maksimali skysčio temperatūra	35 °C
Svoris	8,2 kg
Maitinimo kabelio ilgis	1,5 m (H07RN-F)
Garso galios lygis (LWA)	77 dB(A) išmatuotas / 80 dB(A) garantuotas
Elektrinė apsauga	Rekomenduojamas diferencialinis jungiklis (FI) 30 mA
Saugos įtaisas	Šiluminis saugos jungiklis (apsauga nuo perkaitimo)
Korpuso medžiaga (ref. 9014)	Ketaus (galima rūdžių atsiradimas, normalu)
Suderami skysčiai	Švarus vanduo, lietaus vanduo, vandentiekio vanduo, chloruotas vanduo (ne sūrus, nešvarus, degus arba aliejinis vanduo)
Tinkamas naudojimas	Privatus šeimos ar laisvalaikio sodas: požeminio, lietaus, vandentiekio arba chloruoto vandens išstūmimas
Einamoji priežiūra	Nuplovimas po chloruoto vandens naudojimo; ištuštinimas prieš šalnas
Gamintojo garantija	2 metai (privatus naudojimas), neįtraukiamos dilimo dalys (sparnuotė)
Rekomenduojami priedai	Vakuumui atspari siurbimo žarna (ref. 1411, 1729), smėlio filtras (ref. 1730), manometrinis jungiklis (ref. 1739)
Remonto galimybė	Remontą atlieka tik Gardena techninės priežiūros tarnyba arba įgalioti prekybininkai; sparnuotę galima atblokuoti rankiniu būdu

Dažnai užduodami klausimai - GP 3700/4 P BASIC GARDENA

Kaip užpilti siurblį prieš pirmą naudojimą?

Prieš kiekvieną paleidimą užpildykite siurblį maždaug 2–5 litrais vandens per užpildymo angą iki perpildymo lygio. Užsukite dangtelį ranka (be replių). Atidarykite čiaupus išstūmimo pusėje ir laikykite išstūmimo žarną 1 m vertikaliai, kad pašalintumėte orą savisiurbimo metu.

Ką daryti, jei siurblys neužsiveda?

Patikrinkite elektros tiekimą (saugiklius, kištuką). Įsitikinkite, kad įjungimo/išjungimo mygtukas yra ON padėtyje. Jei šiluminis jungiklis išjungė (perkaitimas), palaukite, kol atvės. Jei suveikė diferencialinis jungiklis (FI), atjunkite ir kreipkitės į Gardena techninės priežiūros tarnybą.

Kodėl siurblys sukasi, bet nesiurbia?

Galimos priežastys: pažeista arba nesandari siurbimo žarna, siurblys neužpildytas vandeniu, oras grandinėje (uždaryta išstūmimo žarna arba joje yra vandens), per didelis siurbimo aukštis (>7 m), užsikimšęs filtras arba atbulinis vožtuvas. Patikrinkite kiekvieną tašką ir prireikus vėl užpildykite siurblį.

Kokią žarną naudoti siurbimo pusėje?

Naudokite vakuumui atsparią siurbimo žarną, pvz., Gardena siurbimo žarną ref. 1411 (19 mm) arba šulinio žarną ref. 1729. Kad išvengtumėte ištuštinimo po sustojimo, pirmenybę teikite žarnai su įmontuotu atbuliniu vožtuvu. Nenaudokite laistymo žarnos jungčių sistemos siurbimo pusėje.

Ar siurblys gali veikti nuolat?

Ne, gaminys netinka ilgalaikiam nuolatiniam darbui (recirkuliacijai). Venkite jo naudoti ilgiau nei 5 minutes su uždarytu išstūmimu, nes vanduo gali įkaisti ir sukelti sužalojimų.

Kaip prižiūrėti siurblį po chloruoto vandens siurbimo?

Išsiurbus chloruotą vandenį, išskalaukite siurblį leisdami per jį šiltą vandenį (maks. 35 °C), į kurį prireikus galima įpilti švelnaus valiklio (pvz., indų ploviklio), kol ištekantis vanduo taps švarus.

Ką daryti esant šalčiui?

Siurblys neatsparus šalčiui. Žiemojimui: atjunkite, atidarykite išleidimo dangtelį ir užpildymo angą, kad visiškai ištuštintumėte vandenį. Laikykite sausoje, uždaroje ir nuo šalčio apsaugotoje vietoje.

Kaip atblokuoti sparnuotę, jei ji užstrigo?

Atjunkite siurblį. Sukite sparnuotės veleną atsuktuvu, kad ją atblokuotumėte. Tai leidžia išlaisvinti užsiteršusią sparnuotę.

Ar galiu naudoti siurblį su generatoriumi?

Taip, bet laikykitės generatoriaus gamintojo įspėjimų. Įsitikinkite, kad įtampa ir dažnis yra teisingi (230 V / 50 Hz) ir generatorius tiekia pakankamą galią.

Kokia garantija ir ką ji apima?

Gardena gamintojo garantija yra 2 metai nuo pirkimo datos, privačiam naudojimui. Ji apima medžiagų ar gamybos defektus, bet ne normalų nusidėvėjimą (pvz., sparnuotė) ar žalą, atsiradusią dėl netinkamo naudojimo. Išsaugokite pirkimo įrodymą.

NAUDOJIMO INSTRUKCIJA GP 3700/4 P BASIC GARDENA

Instrukcijos originalo vertimas.

Šiuo gaminiu gali naudotis vyresni nei 8 metų vaikai bei asmenys, turintys fizinių, sensorinių ar protinių sutrikimų, arba neturintys patirties ir žinių, jei jie dirba prižiūrimi arba išmokomi dirbti saugiai ir atpažįsta galimus pavojus. Vaikai negali su gaminiu žaisti. Draudžiama vaikams atlikti valymo ir naudotojo atliekamus techninės priežiūros darbus, jei jie yra neprižiūrimi. Šį gaminį rekomenduojame naudoti jaunimui tik nuo 16 metų. Niekada nesinaudokite gaminiu pavargę, sergantys ar apsvaigę nuo alkoholio, narkotikų ar vaistų.

Naudojimas pagal paskirtį:

GARDENA Sodo siurblys yra skirtas gruntiniam, lietaus, vandentiekio ir chloruotam vandeniui siurbti privačiame namų ir mėgėjų sode.

Siurbiami skysčiai:

GARDENA sodo siurbliu galima siurbti tik vandenį.

Naudojant siurblį slėgio padidinimui, maksimalus leistinas vidinis slėgis (slėginėje pusėje) neturi viršyti 6 barų. Didinamasis pradinis slėgis ir siurblio slėgis sumuojasi.

- Pavyzdys: Slėgis vandens čiaupe = 2,5 bar, maksimalus sodo siurblio gaminys 9010 slėgis = 3,5 bar, bendras slėgis = 6,0 bar.

Šio gaminio negalima naudoti ilgą laiką (nuolatinės cirkuliacijos režimas).

PAVOJUS! Kūno sužalojimai!

→ Draudžiama siurbti sūrų vandenį, purviną vandenį, ėsdinančias, labai degias arba sprogias medžiagas (pvz., benziną, kt. naftos produktus, nitroskiediklius), alyvą, skystą kurą bei maisto produktus.

1. SAUGA

SVARBU!

Prašom atidžiai perskaityti eksploatavimo instrukciją ir ją išsaugoti, kad galėtumėte dar kartą perskaityti.

Simboliai ant gaminio:

Bendrieji saugos nurodymai

Elektros sauga

PAVOJUS! Elektros smūgis!

Pavojus mirtinai sužeisti elektros srove.

→ Įrenginys turi būti maitinamas per FI jungiklį (RCD), kurio didžiausia nominali paleidimo srovė yra 30 mA.

PAVOJUS! Sužalojimo pavojus!

Pavojus mirtinai sužeisti elektros srove.

→ Prieš atlikdami techninės priežiūros darbus ar keisdami dalis, ištraukite kištuką iš tinklo. Kištukinis lizdas turi būti Jūsų matomumo zonoje.

Saugus eksploatavimas

Vandens temperatūra negali viršyti 35 °C.

Siurblio negalima naudoti, jei vandenyje yra asmenų.

Skystis gali būti užterštas ištekančiais tepalais.

Apsauginis jungiklis

Terminė apsaugos jungiklis:

Esant perkrovai siurblys išjungiamas įmontuota termine variklio apsauga.

Varikliui pakankamai atvėsus, siurblys yra vėl pasiruošęs darbui.

Papildomi saugos nurodymai

Elektros sauga

PAVOJUS! Širdies sustojimas!

Eksploatavimo metu šis gaminys sukuria elektromagnetinį lauką. Tam tikromis sąlygomis šis laukas gali aktyviai ar pasyviai paveikti medicininių implantų veikimą. Kad būtų išvengta pavojingų situacijų, kurios gali sukelti sunkius ar mirtinus sužalojimus, asmenys su medicininiais implantais prieš šio gaminio naudojimą turi pasikonsultuoti su savo gydytoju arba implantų gamintoju.

Kabeliai

Jei naudojami ilginimo kabeliai, jie turi atitikti toliau nurodytus minimalius skerspjūvius:

Įtampa, kabelio ilgis, skerspjūvis

230 – 240 V / 50 Hz lki 20 m 1,5 mm	2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	2

PAVOJUS! Elektros smūgis!

Pavojus mirti nuo elektros srovės.

→ Prieš baigdami eksploatuoti gaminį, atlikdami techninę priežiūrą ar šalindami gedimus, atjunkite jį nuo maitinimo tinklo.

Siurblys turi būti pastatytas taip, kad neapvirstų, nebūtų apsemtas ir negalėtų įkristi į vandenį. Siurblį statykite saugiu (mažiausiai 2 m) atstumu iki darbinio skysčio. Kaip papildomą apsauginį įtaisą galima naudoti aprobuotą apsauginį jungiklį.

→ Jeigu kiltų klausimų, kreipkitės į elektros specialistą.

Jei šio prietaiso elektros maitinimo kabelis sugadintas, jį turi pakeisti gamintojas, jo klientų aptarnavimo centras arba panašiai kvalifikuotas asmuo, kad būtų išvengta pavojų.

Saugokite tinklo kištuką ir maitinimo kabelį nuo karščio, alyvos ir aštrių kampų. Neneškite siurblio už kabelio ir nenaudokite kabelio ištraukti kištuką iš lizdo.

Nepalikite siurblio per lietų ir nenaudokite siurblio šlapioje arba drėgnoje aplinkoje. Reguliariai tikrinkite maitinimo laidą.

Prieš naudojimą visada apžiūrėkite siurblį (ypač maitinimo kabelį ir tinklo kištuką). Nenaudokite sugadinto siurblio. Sugadintą siurblį būtinai turi patikrinti GARDENA servisas.

Mūsų siurblius naudojant su generatoriumi reikia atkreipti dėmesį į generatoriaus gamintojo įspėjimus.

Asmeninė sauga

PAVOJUS! Uždusimo pavojus!

Mažomis dalimis galima greitai užspringti. Dėl plastikinio maišelio mažiems vaikams kyla uždusimo pavojus. Todėl surinkimo metu maži vaikai turi būti kuo toliau nuo jūsų.

PAVOJUS! Sužalojimo pavojus karštu vandeniu!

Ilgai eksploatuojant (> 5 min.), kai slėginė pusė uždaryta, gali įkaisti siurblio vanduo, todėl galima susižeisti karštu vandeniu.

→ Kai slėginė pusė uždaryta, siurbliui leisti dirbti ne ilgiau kaip 5 minutes.

Esant nepakankamam vandens padavimui siurbimo pusėje gali įkaisti siurblio vanduo – jam ištekant iš siurblio galima susižeisti karštu vandeniu.

→ Išjunkite siurblį iš tinklo per namų saugiklį, leiskite atvėsti vandeniui ir prieš pakartotiną paleidimą į eksploataciją užtikrinkite vandens padavimą slėginėje pusėje.

Siurblį prijungiant prie vandens tiekimo įrenginių, būtina laikytis šalyje galiojančių sanitarinių instrukcijų, kad būtų išvengta negeriamojo vandens atgalinio įsiurbimo.

→ Prašome pasiteirauti pas kvalifikuotą santechniką.

Norėdami išvengti siurblio veikimo sausa eiga, atkreipkite dėmesį, kad siurbimo žarnos galiukas visada būtų įmerktas į siurbiamą skystį.

→ Visada skildinai pripildykite siurblį siurbiamu skysčiu (apie 2 – 3 l) prieš paleidžiant į eksploataciją!

Siurbiamame skystyje esantis smėlis ir kitos abrazyvinės medžiagos greitina nusidėvėjimą ir mažina pajėgumą.

→ Jei vanduo smėlingas, naudokite siurblio priešfiltį.

Nešvaraus vandens siurbimas, pvz., su akmenimis, spygliais ir t. t. gali sugadinti siurblį.

→ Nesiurbkite nešvaraus vandens.

2. SURINKIMAS

DĖMESIO! Kūno sužalojimai!

Įrenginys įsijungia atsitiktinai, kyla sužalojimo pavojus.

→ Prieš montuodami gaminį, atjunkite jį nuo maitinimo tinklo.

Įrengti siurblį:

Įrengimo vieta turi būti tvirta ir sausa bei užtikrinti, kad siurblys stovės tvirtai.

→ Siurblį statykite saugiu (mažiausiai 2 m) atstumu iki vandens.

Siurblį reikia statyti tokioje vietoje, kur yra žema oro drėgmė ir pakankama ventiliacija prietaiso ventiliacijos angų zonoje. Atstumas tarp siurblio ir sienų turi būti ne mažesnis kaip 5 cm. Per ventiliacijos angas neturi būti įsiurbiami nešvarumai (pvz., smėlis arba žemė).

Plastikines jungtis siurbimo ir slėginėje pusėje galima priveržti tik ranka.

Prijungti žarną prie siurbimo pusės [pav. A1]:

Siurbimo pusėje nenaudokite žarnos sujungimo sistemos dalių!

→ Siurbimo pusėje naudokite vakuumui atsparią siurbimo žarną, pvz., GARDENA siurbimo rinkinį, gaminys 1411, arba GARDENA gręžtinių skylių siurbimo žarną, gaminys 1729.

Isiurbimo laikui sutrumpinti rekomenduojame naudoti siurbimo žarną su atbulinės tekmės vožtuvu, kuris neleidžia iš siurbimo žarnos savaime ištekėti vandeniui išjungus siurblį.

1. [sukite siurblio jungtį ②] į siurbimo pusės jungtį ①.
2. Sujunkite vakuumui atsparią siurbimo žarną ③ su siurblio jungtimi ② ir ją sandariai priveržkite.
3. Jei siurbimo aukštis didesnis nei 4 m: Pritvirtinkite siurbimo žarną ③ papildomai (pvz., pririškite prie statramsčio). Siurbimo žarnos svoris mažiau veikia siurblį.

Prijungti žarną prie slėgio pusės [ pav. A2 ]:

Siurblio jungtyje ④ yra 33,3 mm skersmens (G 1) vidinis sriegis.

GARDENA jungčių sistemai yra reikalinga pvz., GARDENA siurblio jungtis, gaminys 1745 (jeina komplektacija).

Naudojant GARDENA jungčių sistemą galima prijungti 19 mm (3/4") / 16 mm (5/8") ir 13 mm (1/2") žarnas.

Žarnos skersmuo	Siurblio jungtis
13 mm (1/2")	GARDENA Siurblio jungimo rinkinys	gaminys 1750
16 mm (5/8")	GARDENA Čiaupo jungtis GARDENA Žarnos jungtis	gaminys 18202 gaminys 18216
19 mm (3/4")	GARDENA Siurblio jungimo rinkinys	gaminys 1752

Optimaliai išnaudoti siurblio našumą galima prie siurblio prijungiant 19 mm (3/4") skersmens žarnas kartu su, pvz.,

- GARDENA siurblio jungčių rinkiniu, gaminys 1752,

arba 25 mm (1") skersmens žarnas su

- GARDENA greitojo jungimo srieginė jungtis su išoriniu sriegiu, gaminys 7115 / greitojo jungimo žarnos jungtis, gaminys 7103.

1. Tik gaminys 9014: Ant siurblio jungties išorinio sriegio naudokite sandarinimo juostą (P).
2. Įsukite siurblio jungtį ② į slėgio pusės jungtį ④.
3. Sujunkite slėginę žarną ⑤ su siurblio jungtimi ②.

Norint vienu metu prijungti daugiau nei vieną žarną / laistymo priedą, rekomenduojama naudoti

- GARDENA dviejų arba keturių kanalų skirstytuvą, gaminys 8193/8194, GARDENA dvigubą čiaupo jungtį, gaminys 940,

kuriuos galima priveržti tiesiai ant siurblio jungties ②.

3. NAUDOJIMAS

PAVOJUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus.

→ Prieš prijungdami, nustatydami arba transportuodami gaminį, atjunkite jį nuo maitinimo tinklo.

Siurbti vandenį [pav. 01/02]:

DĖMESIO! Siurblys veikia sausa eiga!

→ Prieš pradėdami eksploatuoti, sklidinai pripildykite siurblį vandeniu (apie 2–5 l).

1. Ranka atsukite srieginį sujungimą ⑥ ant pildymo atvamzdžio ⑦.
2. Sklidinai pripilkite vandens per pildymo atvamzdį ⑦ (apie 2–5 l).
3. Ranka prisukite srieginį sujungimą ⑥ ant pildymo atvamzdžio ⑦ (nenaudokite replių).
4. Jei yra, atidarykite uždarymo vožtuvus slėgio linijoje (laistymo priedai, vandens sustabdymo antgaliai ir t. t.).
5. Pašalinkite vandens likučius slėginėje žarnoje ⑤, kad įsiurbimo metu pasišalintų oras.
6. Prijunkite siurblį prie maitinimo tinklo.
7. Laikykite slėginę žarną ⑤ iškeltą statmenai virš siurblio ne mažiau kaip 1 m į viršų, paspauskite įjungimo/išjungimo mygtuką ⑧ ir palaukite, kol siurblys įsiurbs skystį. → Jei maždaug po 5 minučių siurblys nesiurbia vandens, siurblį išjunkite (paspauskite įjungimo/išjungimo mygtuką ⑥) (žr. 6. GEDIMŲ ŠALINIMAS).

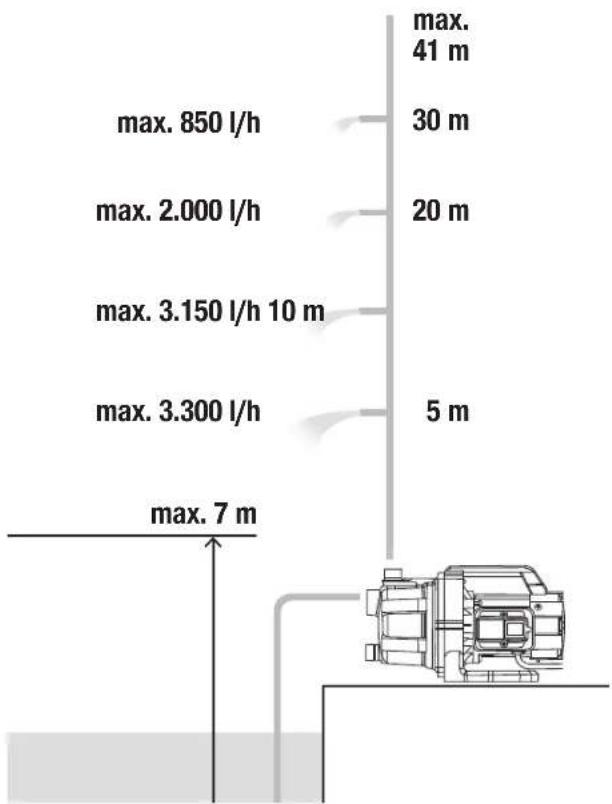

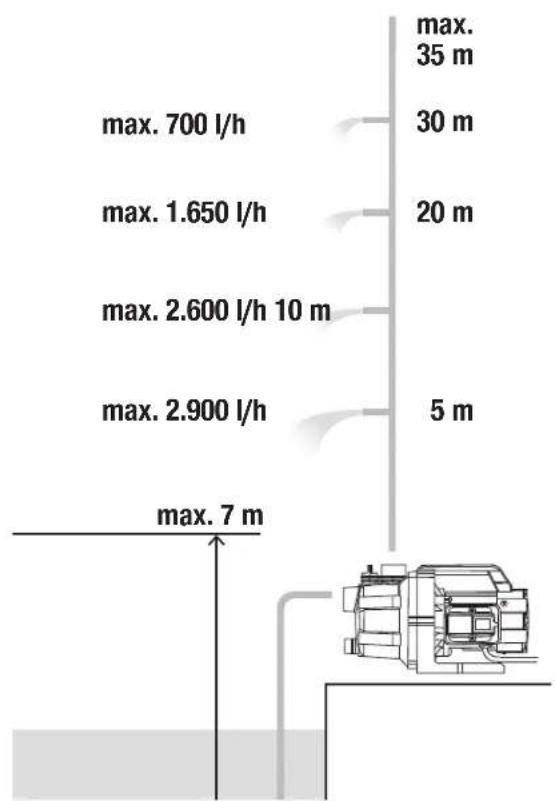

Nurodytas didžiausias 7 m savaiminio įsiurbimo aukštis pasiekiamas tik tuomet, kai siurblys pripildomas sklidinai per pildymo atvamzdį ⑦ ir savaiminio įsiurbimo metu slėginė žarna ⑤ laikoma pakelta tiek, kad per slėginę žarną ⑤ iš siurblio negalėtų pasišalinti vanduo.

Rūdžių susidarymas: Siurblio, gaminys 9014, korpusas yra iš ketaus. Todėl po sąlyčio su vandeniu susidaro rūdys (tai nekenkia siurbliui ir neįeina į garantiją). Tad įjungus iš pradžių gali ištekėti vanduo su rūdimis.

4. TECHNINĖ PRIEŽIŪRA

PAVOJUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus.

→ Prieš atlikdami gaminio techninę priežiūrą, atjunkite jį nuo maitinimo tinklo.

Praplauti siurblį:

Jei buvo siurbiamas chloruotas vanduo, siurblį reikia praplauti.

1. Siurbkite šiltą vandenį (maks. 35 °C) tol, kol siurbiamas vanduo bus skaidrus, galite pridėti švelnios valymo priemonės (pvz., indų ploviklio).
2. Likučius šalinkite pagal atliekų tvarkymo įstatymo nuostatas.

5. LAIKYMAS

Naudojimo pabaiga [pav. S1]:

Siurblys nėra atsparus šalnoms!

Gaminį laikykite vaikams neprieinamoje vietoje.

1. Atjunkite siurblį nuo maitinimo tinklo.
2. Prireikus siurbimo pusėje užsukite visus uždarymo įtaisus.
3. Atidarykite visas įėmimo angas. Slėgio pusėje nebelieka slėgio.
4. Atsukite srieginį sujungimą ⑥ ant pildymo atvamzdžio ⑦ ir vandens drenažinį varžtą ⑨. Iš siurblio išleidžiamas vanduo.
5. Laikykite siurblį sausoje, uždaroje ir nuo šalčio apsaugotoje vietoje.

Šalinimas:

(pagal Direktyvą 2012/19/ES)

Gaminio negalima šalinti su įprastomis buitinėmis atliekomis. Jį reikia šalinti pagal galiojančius vietinius aplinkosaugos reikalavimus.

SVARBU!

→ Šalinkite gaminį vietiniame komunaliniame atliekų surinkimo ir perdirbimo punkte.

6. GEDIMŲ ŠALINIMAS

PAVOJUS! Kūno sužalojimai!

Jei įrenginys įsijungia atsitiktinai, kyla sužalojimo pavojus.

→ Prieš šalindami gaminio gedimus, atjunkite jį nuo maitinimo tinklo.

Rotoriaus atsukimas [pav. T1]:

Dėl nešvarumų užstrigusį rotorių galima atlaisvinti.

→ Atsuktuvu pasukite rotoriaus veleną ⑩. Taip atlaisvinsite užstrigusį rotorių.

Problema Galima priežastis Sutrikimo/gedimo pašalinimas

Siurblys veikla,bet nesiurbia	Nesandari arba sugadintasiurbimolinija.	→ Patikrinkite siurbimo liniją, arnesugadinta, ir ją sandariaiužsanderinkite.
	Slurblys nepripildytas vandeniu.	→ Priplidykite slurblį(žr. 3. NAUDOJIMAS).
	Įpiltas siurbimo skystis išbėgasavaiminiojsiurbimo metu peržarna, prljungtą prie slėglnėspusės.	→ 1. Dar kartą pripildykite siurbliį(žr. 3. NAUDOJIMAS).2. Pradėdami vėl eksploatuotilaikykite slėginę žarnąiškeitą statmenai viršslurbilo apie 1 m į viršų,kol siurblys įsiurbia skystį.
	Visiškai vakuumui atsparus sujungimas galimas naudojant– GARDENA siurbimo žarnas (žr. 8. PRIEDAI).
	Nesandari jungtis su srleglųšalia užpildymo angos.	→ Patikrinkite sandaríklį(jel reikla, pakelsklte) ir pri-veržkite srieginį sujungimą(nenaudokite replių).
	Oras negali pasišalinti, nesslėglnė pusė uždaryta arbalikęs vanduo slėginėježarnoje.	→ Atidarykite uždarymo vožtu-vus, esančius slėgio linljoje(pvz., laistymo antgalius) irišleiskite vandenį iš slėginėsžarnos.
	Nebuvo laikytasi laukimotrukmės.	→ ljunkite siurbliį ir palaukiteapie 5 minutes.
	Siurbimo žarnoje užsikimšęssiurbimo filtras arba atbulinėstėkmės vožtuvas.	→ Išvalykite filtrą arba atbulinėstėkmės vožtuvaą.
	Per aukštas siurbimo aukštis.	→ Sumažinkite siurbimo aukštį.
	Iškilus kitoms įsiurbimo problemoms naudoti GARDENA siur-bimo žarnas su atbulinės tėkmės vožtuvu (žr. 8. PRIEDAI) ipriėš paleldžiant į eksploataclją pripildyti slurblamu skysčluper užpildymo angą.
Slurblys neļšljunglaarba staiga sustojaeksploatavimometu	Dėl perkaitimo terminėsapsaugos jungiklis išjungėslurblį.	→ Atkreipkite dėrmesįį maksimalią skysčiotemperatūrą (35 °C).
	Slurblys be elektros srovės.	→ Patikrinkite saugiklius irelektros kīštukines jungtis.
	Suveikė skirtuminės srovėsįtalsas (RCD) (srovės nuotėkls).	→ Atjunkite siurbliį nuo maiti-nlmo tinklo ir kreelpkitėsį GARDENA servisą.
	Nejjungtas siurblys.	→ ljungimoyišjungimo jungikljispaspauskite į padėti „ljungti“.
Slurblys veikla, tačiauskysčio srautas staigapradedamažėti	Siurbimo žarnos galiukas nevandenyje.	→ Panardinkite siurbimo žarnosgaliuką į vandenį.
	Užsikimšęs slurbimo filtras arbatbulinės tėkmės vožtuvas.	→ Išvalykite slurbimo filtrą arbatbulinės tėkmės vožtuvaą.
	Nuotėkis siurbimo pusėje.	→ Pašalinkite nesandariasvietas.
	Užblokuotas rotorlus.	→ Atlaisvinkite rotorlių.

Problema Galima priežastis Sutrikimo/gedimo pašalinimas

Atsiradę garsal hidraulikos srityje

Esant dideliems srautams (pvz., atidarytas żarnos išėjimas, be laistymo įtaiso), gali atsirasti garsas siurbilo hidraulikos zonoje. Tai nėra pavojinga, ir siurblys dėl to nesusigadins. Šį garsą galima panaikinti šiek tlek pakeitus srautą (pvz., lengvai atidarius / uždarius laistymo įtaisa).

PASTABA: Kitų sutrikimų / gedimų atveju kreipkitės į GARDENA serviso centrą. Remontą gali atlikti tik GARDENA serviso centrai bei specializuoti prekybininkai, kuriuos įgaliojo firma GARDENA.

1. TECHNINIAI DUOMENYS

Sodo siurblys	Vienetas Vertė(gaminys 9010)		Vertė(gaminys 9014)	Vertė(gaminys 9015)
Vardinė galla W 600 800 800
Tinklo ūtampa V (AC) 230 230 230
Tinklo dažnis Hz 50 50 50
Maksimalus našumas l/ħ 3000 3700 3700
Maksimalus slėgis/maksimalus kėlimo aukštis	bar /m	3,5 /35	4,1 /41	4,1 /41
Maksimalus siurbimo aukštis	m 7 7 7
Leistinas vidinis slėgis (slėgliopusėje)	bar	6 6 6
Maitinimo kabelis	m	1,5 (H07RN-F)	1,5 (H07RN-F)	1,5 (H07RN-F)
Svoris	kg 5,3 8,2	6,1
Garso gallos lygls LWA 1) išmatuotas/garantuotasNeapibrėžtis kWA 2)	dB(A)	77 / 803	77 / 802,36	75 / 782,52
Maksimali skysčio temperatūra	°C 35 35 35
Matavimo metodai pagal: 1) RL 2000/14/EU 2) ISO 4871

1. PRIEDAI

GARDENA Siurbimo žarnos	Neužsilenkia ir atsparios vakuumui, parduodamos metrais be jungiamujų detalių (19 mm (3/4") arba 25 mm (1''), gaminys 1720 / 1721 arba nustatyto ilgio pilnai su jungiamo-siomis detalėmis, gaminys 1411/1418.
GARDENA Siurbimo žarnos junglamoslosdetalės	Skirtos jungti prie siurbimo pusės.	gaminys 1723/1724
GARDENA Siurblio jungimo rinkinys	Skirtas jungti prie slėginės pusės.	gaminys 1750/1752
GARDENA Siurbimo filtras su atbullnės tėkmės vožtuvu	Junglamas su siurbimo žarnomls, parduodamomis metrais.	gaminys 1726/1727/1728
GARDENA Siurblio priešfiltris	Ypač rekomenduojama siurbiant smėlingą skystį.	gaminys 1730/1731
GARDENA Elektroninis manometrinis junglkils	Prikdauismal nuo darbinio slėgio automatiškai įjungia ir išjungia siurblj. Su sauso veikimo apsauga.	gaminys 1739
GARDENA Gręžtinių skylių siurbimo žarna	Siurbliui sandariai prijungti prie gręžtinių skylių arba standžlių vamzdžlių. Abejose pusėse su 33,3 mm (G 1) vidiniu sriegiu.	gaminys 1729
GARDENA Piūdinis nuslurbimo įtalsas	Įsiurbimui be nešvarumų žemiau vandens paviršiaus.	gaminys 1417
GARDENA Siurblio jungti	GARDENA jungčių sistemai prijungti prie slėgio pusės.	gaminys 1745

9. SERVISAS / GARANTIJA

Servisas:

Prašome kreiptis adresu, esančiu kitoje pusėje.

Garantijos dokumentas:

Jei atsitiks kas nors, kas numatyta garantiniame pareiškime, paslaugos teikėjas paslaugą teiks nemokamai.

GARDENA Manufacturing GmbH visiems originaliems naujiems GARDENA gaminiams suteikia 2 metų garantiją nuo pirmojo pirkimo dienos pas prekybininką, jei gaminiai buvo naudojami tik asmeniniams tikslams. Antrinėse rinkose pirktiems gaminiams ši gamintojo garantija negalioja. Ši garantija taikoma visiems esminiams gaminio trūkumams, kurie akivaizdžiai atsirado dėl medžiagos defektų ar gamybos klaidų.

Garantija bus vykdoma suteikiant veikiantį pakaitinį produktą arba pataisant sugedusį mums nemokamai atsiųstą produktą; pasiliekame sau teisę pasirinkti, kurią iš šių parinkčių. Ši paslauga teikiama atsižvelgiant į toliau nurodytas sąlygas.

• Įrenginys naudotas tik tiems tikslams, kuriems jis yra skirtas, kaip rekomenduojama naudojimo instrukcijose.
• Nei pirkėjas, nei trečiasis asmuo nebandė atidaryti ar remontuoti gaminio.
• Eksploatavimui buvo naudojamos tik originalios GARDENA atsarginės ir susidėvinčios dalys.

- Pateikiamas pirkimo dokumentas.

Įprastiniam dalių ir komponentų (pavyzdžiui, geležčių, geležčių tvirtinimo dalių, turbinų, elektros lempučių, trapecinių ir krumpliuotų diržų, rotorių, oro filtrų, žvakių) susidėvėjimui, vizualiniams pokyčiams bei susidėvėjimo ir suvartojimo dalims garantija netaikoma.

Gamintojo garantija apsiriboja pakeitimu arba trūkumų pašalinimu pagal anksčiau nurodytas sąlygas. Kitos pretenzijos mums, kaip gamintojui, pvz., dėl žalos atlyginimo, pagal gamintojo garantiją nėra pagrįstos. Ši gamintojo garantija, savaime suprantama, neturi įtakos prekybininkui/pardavėjui reiškiamoms garantinėms pretenzijoms pagal įstatymą arba sutartį.

Gamintojo garantijai taikoma Vokietijos Federacinės Respublikos teisė.

Garantiniu atveju prašom atsiųsti sugedusį gaminį su pirkimo dokumento kopija ir gedimo aprašymu, apmokėjus siuntimo išlaidas, GARDENA servisui adresu.

Susidėvinčios dalys:

Rotorius yra susidėvinti dalis, todėl jam garantija netaikoma.

LV Dārza sūknis

1. DROŠĪBA....91
2. MONTĀŽA 91
3. LIETOŠANA 92
4. APKOPE....92
5. UZGLABĀŠANA....92
6. KĻŪDU NOVĒRŠANA....92
7. TEHNISKIE DATI 93
8. PIEDERUMI .....93
9. SERVISS/GARANTIJA....93

Siurblio charakteristinė kreivė

Sūkņa raksturlīkne

GP 3000/4 BASIC Art. 9010 GP 3700/4 BASIC Art. 9014 GP 3700/4 P BASIC Art. 9015

DE EU-KonformitätserklärungDer Unterzschunde bestätigt als Bevöllnäutigte des Herstellers, der GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Schweien, dass des (die) rechtergend bezeichneti! Geräte! In der von uns in Verehr gebrechten Ausführung de Anforderungen der harmonisierten EU (Rüdläinen, EU Sicherheitstandards und prodspezifischer Standards erfüllt/erfüllen. Se einer nicht mit uns abgestimmten Änderung des idler Garlatis) verliert diese Erklärung ihre Cütigkeit.	HU EU a GGEflelőségi nyilatkozatAz autrolit, a GARDENA Germany AB, P-4, S-103 92, Stockholm, Svédország mobrizóti minõogában megerőelt, hogy az sitalkn azábi vortiben torgalomba hozot, lent nevezett eszközki megtevejnek az uniós irányvelekse össchangba hozott renzeti előírások követeliményelnek, az EU sztonsági szolvölnyolnak és o konkrét termékre vonatkózó szolvölnyolnak.Az oskörztikpnek verteil nem egyeveteli modasilitása asátén ez a nyylatkozás érváryel vaszi.
EN EC Declaration of ConformityThe undersigned herely certifies as the authorized representative of the manufacturer, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Sweden, then, when leaving our factory, the unitijs indistred below e/ara in accordance with the harmonisats RU guidelines, RU standards of safety and product specific standards. This certificate becomes valid if the unitijs s/are modified without our approval.	CS EU prohlásení o shoděPodependáščina osoza znomomocněna výroben GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Švédsko potružuje, že v následujícím avvenýk-je; prístroý-ji v provedení nániu urdatenam na un spihjše/splňruj požedavky sménic RI, bezupnosne-nich nerem FIJ u novem specifikých pro výrobak. V pripede mlamy pístřejné-ji, klará s nánii nabya dochoduta, znášči lolo pro-lásáni svou palnost.
FR Déclaration de conformité CELa sousregnie declarer, en tant que mandarla da febret, la GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Suède, qu'à la sortie de ses taines le małtríd meud désigné ci-dessous plaht conforme aux prescriptions dos directives europeón-mies emonocos o-après de confanme aux règles de secundé si autres règles su lui sont applicados dans le cadre de Union européenne. Lute modification portée sur cada productise dans l'accord express de notre part supprime la validité de se certificat.	SK EÚ vyhlásenie o zhodeDola podassary potrubizuje, ale salnomocnany zastupra výrobau, GARDENA Germany AB, PO Box 7454, S-103 92, Švédsko, že obaj izmaznáční zaradomja/a vve vyhlocvani uvočenom na ihi spihjše/požedavky harmonizavanjich sménic EU, bezupnosnych standardov EU a propisiko specifických pro vanči výrobky. Pri zinone zariadenir/ zaradanir, kolora neboa odsuli-tasena našou spoočnostku, streda tato vyhlásenie platnost.
NL EU-conformiteitsverklaringDe onegetelezione bevestigt als gevoançitigde van de fabrikant, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Zvetien, tat heli/te onderstande vermelde appraisal/apparaten in de door zins in de handel gerarachta uitwaring voldaj/voldojan aan de elser van de gevanormaisarde RU-zilfiljnen, RU-valighaldansorman an productspecifikána namnen. Bij een niet met ons algostandie verändering van het appraisal/compaten vertest deze verbárking haar geldighed.	EL Δηλωση συμμόρφωσης EEO ugovoropogluvesć štérabové ac uprpočeljocs teu karantecovst), tn crosopac GARDENA Germany AS, 18, 7454, S-103 92, Švédsko, Founčka en je (iz naportučan ovopropouvných nuovasných) trny ekškori nou itéroci ond zúrok as suukopopio terapřík/ni-pate úg omorháze, nuv aztavopouvaček odrývýk ni EF, tuorupuča opropoušć; ni EF kan nyv sátkový yto ne pólby uporjumé. Te naportučan potuboljiny, tn (nuči odočuvučkyú gupić, tocnopučený odcevovran pi trny strateja por, kofea za izdyje i újlykton).
SV EU-försäkran om överensstämmelseUnderskvačn irýgar som befallnákligá forčidstare for tillkerzen, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Švédsko, at tel hodí lati afterligende beegnede apparašení; i den af as merckedlarna antaralise opfylder kezvene i de harmoniserde RU-directiva. RU-silkerhedessstandener og produktspecifikána standardar. Derateges en ændring af appraisal/apparaterna, der ikke er afalti nod os, mistor denne erkråring sin gelögenhed.	SL Izjava EU u skladnostiSpodaj podalsni kot pootlászenc proizalajca GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Švédsko, pobljuje de v nadalcijanu ovadnade naprave u izvediti, v kalafisi smo fin dali v promet, izpurnujuje zhlove uskupenihr direktiv EU, varnočnega standarda EU in standardov, ki velijpi za posimezne zoelke. V primeru splenembe naprave, ki ni usklajena z nami, ta izpva neha velijpi.
DA EU-overensstemmelseserklæringUnderskvačnen bevrotter som fulomeditig fort producenten, GARDENA Germany AB, PO Box 7454, S-103 92, Stocolni, Sverige, al del idai afterligende beegnede apparašení; i den af as merckedlarna antaralise opfylder kezvene i de harmoniserde RU-directiva. RU-silkerhedessstandener og produktspecifikána standardar. Derateges en ændring af appraisal/apparaterna, der ikke er afalti nod os, mistor denne erkråring sin gelögenhed.	HR EU izjava o sukladnostiDolle potpseni kao opunomošnik prostroča, tvrtke GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Švédsko, pobljuje da nira nevedeni predajiti odgovanajuca svedbe koji/voja sncm brjali na trătala ispurjiniuca kriterije uskladanih direktiva FU sigurnancı standarda FU vac i standarda koji se fica provoda. Ova izgava guti valjanasi i studaju impena ureataja koji msu prothodii uvaiporene s nama.
FI EU-vaatimustenmukaisuusvakuutusAldirjakzinat valvisiae valmistan, GARDENA Germany AB, PO Box 7454, S-103 92, Tukholma, Rudel, wuhurtannam ha-kenklria, tiča sccurana latia taytāla/sourcavat valcot taytāla; moidin boinitarmassa inolissa ylodenmukaiskollugen EU-directivien. EU-turvalisaenaatirajstion ja biolochaktian standardar vaillirnukset. Laitclony/falliedan mutulakissa, josta et al sovitu moredan kansammire, menetāla fāmi saditya volmasondene.	RO Declaratie de conformitate UESemnatul. In cällitatea se de irputerniem a produzionului GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Suèda, confirmá a paratal aparatist deciso in cele ze annača, in cecalca pusá de noi pe stada îndiplințe îndoprinesta cerinjpe direktiveu annomicate UE alt standardur de siguranjá UE qi als standarda specifice produzului. In ciziul modificăni fără procarea rostača paledră a aparatului aporaterlon, acestea declarație și plerde veabitatatee.
IT Dichiarazione di conformità UEI sottosistita, in quanto soggetto autorizzato da produttore, GARDENA Germany AB, PO Box 7454, S-103 92, Stocolni, Svezla, dichiera che l'apparančiški egapanech: il seguito daroninkela'i, nella versione da na innessa in commercio, sardis/a/no reagulli delle direttiva UF erincianosa, degli standard di sicureva europei e degli standard specifici der i amantolo.La presente dichiarazione perde ci velocità in caso di modifica dei apparecchi di non concordata con nel.	BG EC-Deklarация за съответствиеДеламадрекциям удосторівка та мінідиком юк та находаменти H GARDENA Germany AB, PO Box 7454, S-103 92, Stocolni. Ilevek, на не-сяу описаниєм'я, уреділі кня везерене на незельежено проект от нас не NASDA VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/
ES Declaración de conformidad de la UEEU firancia confirma, en calidad de apodado del fabricante GARDENA Germany AB, PO Box 7454, S-103 92 Estocolni (Sueda); que d'los aporatasi mencionados a continuación cumpleni, en la version lanzado al mercado por nuestra empresa, les requisitos de las directivas DE UE armantanza, los estancias de segurando de UI e los estándares específicos del producto.La presente declaración period si válisez si se modracin; el/ve aporatos; sin strova apropión por nuestra parte.	ET EL-i vastavusdeklaratsloonAldakirutane kinnitut botju, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm. Rostil podit voltatud sikina, sl angrevati nimistatul seace (secundé) lodat (radovat; mele podit busule toodul versilon kurji harmonica/EL-direktivde, EL iohrustandestanda je torapelnista standarda rúndad. Seadmet seacometel melega kooskõestomata mudutuse tegernise komil sorta kõesler deklarstation oma katvatne.
PT Declaração CE de ConformidadeO activo estimado, ni curidade de representante ao fabricante, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm.Schweden, confirma que os aparelho si se seguinçaoa no modelo ayjaco por riso no mercado cumpre/cumpren os ruismatos das directivas UF harmonizadas, as normas de segurança UI e as normas específicas para estas produtos.Fat decarãoza pardi a sua vidaissid se lavorir maltrades átraractics togo spolohoja) som o roseo conservitento.	LT ES atitikties deklaracijaPashinarsports, kgó gamirinto GARCENA Germany AB, PO Box 7454, S-103 92, Stokholmes. Švedlip, ipalotasis estativas patvirina, kad žemla nurodo; új priatosú; új maceleí, kulte tuo popamini musu gamykose, attima domásie EL direksyes.ES sugasimo standartis ir specifinus gamirina standarus. Altikus bet kokj, pitrisalú-q pakaitliną, kuris nára auderitias su muris. El adeklarajia prairanda galcymę.
PL Deklaracja zgodności UENraj podakinyu powrendz jaku upovameryu predstawiceli produttanta, spatiki GARDENA Germany AB, PO Box 7454 S-103 92, Stokholma, Szewsca, ze ovelonio panzý izrujeznávi na vi vversi wprowadzonej przez os cobra sponta/nájna wynom charmonizavodych druktiva, um noszczekstiva URA uzun man確zduči konkorejník produttex. Mijniejza deklaraja tirdi vezneno v przypadu wprowadzení uluszgodnictory z rami změr úbrázína Ú /	LV ES atblistības deklarācijaZemāl parkstiklas garanga kēl narožija, zemūmura GARDENA Germany AB, PO Box 7454, S-103 92, Stokholma, Žeedrija, dimontalis patrodas ušpitlina, ka talra natoži si ence; či lapridjuna; kada més to časi esam latuči legu, atlasti secelankarot per ES elektron: ES creitas standartlen ir kalvircajlan produkcam notoklikiran standartlen, encej; še vistet or murs neseleskjetas izmirtas; či deklaridja zudeu seu sped.

Produktbezeichnung:Description of the product;Désignation du produit :Beschrijving van het product:Beskrivling ay produkton:Beskrivelse af produktet:Tuotteen kuvas:Descrizione del prodotto:Descripción del producto:Descrição do produto:Opis produktu:A termek lelirasa:Popis vrycbku:Popis produktu:Iservpaopriyou protióvróc:Opis izdelka:Opis proizvoda:Descrierea produsului:Описание на продукта:Toote kirjelidus:Gaminio aprasás:Lzstrádijuma apraksts:		GartenpumpeGardenPumpPompe d'arrosage de surfaceBesproeilingspompBevattningspumpTrykpumpePuufarhapumppuPompa da giardinoBomba para jardinBomba de jardimPompaogrodowaKertiszivattyúZahradni čerpadloZahradnéčerpadloAvtNáixkýrnouVrtnačrpalkaVrtnapumpapMoppé de grádináГрадинскапомпаAlapumpSodosurlblysDärzasūknis		Harmonisierte EN-Normen / EN 60335-1Harmonised EN: EN 60335-2-41		EN ISO 12100
				Schall-Listungspiegel: gernessen/garantiertNoise level: measured/guaranteedNiveau sonore: mesure/garantiGeluidsniveau: gernenet/gegarandeerdLjudniva: uppmatt/garantoradStejniveau: mátt/garanteretÄänilaso: mitattu/baattuUvello acustico: misurato/garantitoNivel de ruido: medido/garantizadoNivel de ruido: medido/garantidoPoziom halasu: zmierzony/gwarantowanyZajsint: mért/garantáltIlladin hluku: naměřená/zaručenáHladiny hluku: namerané/zaručenéEmmožo Bopůjou: uprpnjučvo/cyyunjušvoRaven zvočne moči: izmerjena/zagotovijena		Razina buke: mjerena/zajamčonamäsurat / garantnatHybo na luym: измерено/гарантиранoMûratase: módełud/garanteeritudTrukšimo lygls: ismatuotas/garantuojamasTrokšņa limenis: méritais/garantėtais
Produktyp: Product type: Type do produit :Producttype: Produkttyp: Produkttype: Tuotohyppi: Tipo adi prodotto: Tipo de producto: Tipo de produto: Typ produktu:	Terměkdtpus:Druh výrobku:Typ produktu:Túroc npoiovroç:Vrsta izdelka:Vrsta proizvoda:Tip produs:Tim prodykt:Tooteluup:Gaminio típas:Produkta veids:	Artikelnummer: Article number: Référence :Artikelnummer: Artikelnummer: Artikelnummer: Tuotenumoro: Codice articolo: Referencia: Numoro de referência: Numer katalogowy:	Cikkszámok: Objednaci číslo: Objednávacie číslo: Kuðikóc előouç: Števiška izdelka: Kataloški broj: Cod articol: Aprimyšn номер: Arbidinumber: Dalles numeris: Artikula numurs:			Art. 9010: 77 dB(A) / 80 dB(A)Art. 9014: 77 dB(A) / 80 dB(A)Art. 9015: 75 dB(A) / 78 dB(A)
GP 3000/4 BASICGP 3700/4 BASICGP 3700/4 P BASIC		901090149015		Anbringungsjahr dor CE-Kennzeichnung:Year of CE marking:Année d'apposition du marquage CE :Installatiejejar van de CE-aanduiding:Märkningsár:CE-Meärkingsár:CE-merkin kiinnitysvuosi:Anno di applicazione della certificazione CE:Colocacion del distintivo CE:Ano de marcação pela CE:Rok nadania oznakowania CE:		CE-jolzbás elholyzásánok évo:Rok umistšni značky CE:Rok udelenia značky CE:Eroc onjuoroc CE:Loto namestiva CE-oznaka:Godina dobivanja CE oznake:Anul de marcare CE:Γυκηα ha noctasone na CE-маркирека:CE-märgistusa paligaldamise aasta:Metal, kada pažymöta CE-zenklu:CE-markējuma uzlikšanas gads: 2021
EU-Richtlinien:EC-Directives:Directives CE :EG-nichtlijnen:EU-direktive:EF-direktiver:EF-direktivit:Directive UE:Directiva CE:Directives CE:Dyraktywy WE:EK-Iranyelvek:Piedpisy ES:Smernice EU:Ödnyles; EK:Direktive EU:EC direktive:Directive CE:Директиви на ЕО:EU direktivid:	EB direktyvos:EK direktivas:	Hinterlegte Dokumentation: GARDENA technische Dokumentation:M. Jäger, 89079 Ulm	Konformitätsbewertungsverfahren:Nach 2000/14/EG Art. 14 Anhang V			Der BevollmächtigteAuthorised representativeLe mandataireDe gevolmachtigadeAuktoriserad representantAutoriseret representantValtuutottu odustajaPersona delegataLa persona autorizadaO representantePełnomocnikMeghalatmazottZplnomocnènecSplnomocnonýO efpuvočotrpůvoćPooblaščenecOvlaštena osobaConduceraa tehnicaYmǔnnowoenVolllatud esindajagaliotasis atstovasPilvarotā persona
		DepositedDocumentation: GARDENATechnical Documentation:M. Jäger, 89079 Ulm	Conformity Assessment Procedure:according to 2000/14/EC Art.14 Annex V
		Documentation déposée :Documentation techniqueGARDENA,M. Jäger, 89079 Ulm	Procédure d'évaluation do la conformité :Selon 2000/14/CE art. 14Annexe V
