DE Gartenpumpe

Orijinal kullanma kılavuzunun çevirisi.

8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel kabiliyetleri sınırlı olan veya yeterli deneyim

ve bilgiye sahip olmayan kişiler bu ürünü, ancak gözetim

altındayken veya cihazın güvenli bir şekilde kullanımı konusunda bilgilendirilmeleri ve sonuçta ortaya çıkabilecek tehlikelerin farkında olmaları durumunda kullanabilirler. Çocukların ürün ile oynamasına izin vermeyin. Temizlik ve kullanıcı bakımı, gözetim yapılmaksızın çocuklar tarafından yürütülmemelidir. Bu ürünü 16 yaş üzeri yetişkinlerin kullanmasını öneriyoruz. Ürünü yorgun, hasta ya da alkol, uyuşturucu madde ya da ilaç etkisi altında olduğunu zaman asla kullanmayın.

Amacına uygun kullanım:

GARDENA Bahçe pompası özel ev ve hobi bahçelerinde yer altı ve yağmur sularının, şebeke sularının ve klor içeren suların taşınması için tasarlanmıştır.

Taşıma sıvıları:

GARDENA bahçe pompası ile sadece su taşınabilir.

Pompanın basıncı arttırmak için kullanılması durumunda izin verilen maksimum 6 bar'lik (basma tarafından) iç basınç aşılmamalıdır. Artan çıkış basıncı ve pompa basıncı toplanarak artar.

- Örnek: Musluktaki basınç = azami 2,5 bar,

Bahçe pompası basıncı ürün 9010 = 3,5 bar,

Ürün uzun süreli işletim için uygun değildir (sürekli devridaim işletimi).

TEHLİKE! Yaralanma!

→ Tuzlu su, kirli su, tahriş edici, hafif yanıcı veya patlayıcı madde- ler (örmeğin benzin, gazyağı, nitro dilüsyonu), yağlar, kalorifer yakıtı ve gıda maddesi taşınamaz.

1. GÜVENLİK

ÖNEMLİ!

Kullanma kılavuzunu tamamen okuyup daha sonra başvurmak için muhafazaedin.

Ürün üzerindeki semboller:

Kullanma kilayuzunu okuyun.

Genel emniyet bilgileri

Elektrik güvenliği

TEHLİKE! Elektrik çarpması!

ik akımı nedeniyle yaralanma tehlikesi.

→ Ürün, maksimum 30 mA'lik nominal devreye girme akımına sahip bir FI şalteri (RCD) üzerinden akım ile beslenmelidir.

TEHLİKE! Yaralanma tehlikesi!

ik akımı nedeniyle yaralanma tehlikesi.

→ Bakım yapmadan ya da yapı parçalarını değiştirmeden önce ürünü şebekeden ayının. Bu sırada prizi görebilmelisiniz.

Daha güvenli çalışma

Su sıcaklığı 35 °C üzerinde olamaz.

Suda insanlar bulunduğuunda pompa kullanılmamalıdır.

Sızan yağlayıcı maddelerden dolayı sıvılar kirlenebilir.

Koruma şalteri

Termal koruma şalteri:

Pompa, aşın yüklenme durumunda dahili termal motor koruması tarafından olarak kapatılır. Motor yeterince soğuduktan sonra pompa tekrar işletme hazırlır.

Ek emniyet bilgileri

Elektrik güvenliği

TEHLİKE! Kalp durma tehlikesi!

Bu ürün İşletim sırasında elektromanyetik blir alan oluşturur. Bu alan bazı koşullar altında aktif ya da pasif tıbbi implantların İşlev şekli üzerinde etki gösterebilir. Ağır ya da ölümcül yaralanmalara neden olabilecek durum tehlikelerini önlemek için tıbbi implant kullanan kişiler bu ürünü kullanmadan önce doktoruna ya da implant üreticisine başvurmalıdır.

Kablo

Uzatma kabloları kullanırken bunlar aşağıdaki tablodaki asgari kesitlere uygun olmalıdır:

Gerilim Kablo uzunluğu Kesit

230 – 240 V / 50 Hz 20 metreye kadar 1,5 mm	^2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	^2

TEHLİKE! Elektrik çarpması!

akımı nedenlyle yaralanma tehlikesl.

→ Ürünü devre dışı bırakmadan, bakımını yapmadan veya hataları gidermedenönceşbekeden ayırın.

Pompa sağlam ve sele karşı emniyetli bir şekilde kurulmuş ve düşmeye karşı korunmuş olmalıdır. Pompeyi sevk maddesine güvenli bir mesafede (en az 2 m) kurun. Ek güvenlik olarak izinli bir kişi emniyet şalteri kullanılabilir.

→ Lütfen bir elektrik uzmanına danışınız.

Bu cihazın şebeke bağlantı hattı hasar görürse, tehlikeleri önlemek için üretici veya müşteri hizmetleri veya benzer kalifikasyonlara sahip bir kişi tarafından değiştirilmelidir.

Fişi ve güç kablosunu sıcaktan, yağdan ve keskin köşelerden koruyunuz.

Pompayı kablodan taşımayınız ve fisi prizden çekmek için kabloyu kullanmayınız.

Pompayı yağmura maruz bırakmayınız ve pompayı ıslak veya nemli ortamda kullanmayınız.

Bağlantı hattının düzenli aralıklarla kontrol edilmesi gereklidir.

Kullanmadan önce, pompayı (özellikle şebeke kablosunun ve fişin) daima gözle kontrol ediniz.

Hasari pompalar kesinlikle kullanılmamalıdır. Hasar görülmesi durumunda lütfen pompanın GARDENA Servis Merkezimiz tarafından kontrol edilmesini sağlayınız. Pompalanmız bir alternatör ile kullanıldığında, alternatör üreticisinin uyanı talimatları dikkate alınmalıdır.

Kişisel güvenlik

TEHLİKE! Boğulma tehlikesi!

Küçük parçalar kolayca yutulabilir. Polietilen torba nedeniyle küçük çocuklar İçin boğulma tehllkesl söz konusudur. Küçük çocukları montaj sırasında uzak tutun.

TEHLIKE! Sıcak su nedenlyle yaralanma tehlikesl!

Kapalı basma tarafına doğru uzun sürell işletlmde (> 5 dak.) su pompası isinabilir, böylece sıcak su nedeniyle yaralanmalar meydana gelebilir.

→ Pompayı kapalı basma tarafına doğru maks. 5 dakıka çalıştırınız.

Emme tarafından su beslemesinin olmaması halinde pompadaki su ısınabilir, böylece dışarı sıcak su çıkması nedenlyle yaralanmalar meydana gelebilir.

→ Pompanın şebeke bağlantısını kesiniz, suyun soğumasını bekleyınız ve yeniden devreye almadan önce emme tarafından su beslemesi olmasını sağlayınız.

Pompanın su şebekesine bağlanması durumunda, içilmez suyun geri emilmesinin engellenmesi için ülkeye özgü sıhhi tesisat talimatlarına riayet edilmelidir.

→ Lütfen bir sihhi tesisat uzmanına danışınız.

Pompanın kuru çalıştırılmaması için lütfen emme hortumu ucunun daima basılan madde içerisinde bulunmasına dikkat ediniz.

→ Her devreye alma öncesinde pompayı taşana kadar (yakl. 2 ila 3 l) basma sıvisıyla doldurunuz!

Kum ve basılan sıvı içerisindeki aşındıncı maddeler daha çabuk aşınmaya ve gücün azalmasına neden olur.

→ Kumlu su için bir pompa filtresi kullanınız.

Kirli suyun basılması, örn. taşlar, çam iğneleri vb., pompanın zarar görmesine neden olabilir.

→ Kirli su basmayınız.

2. MONTAJ

TEHLİKE! Yaralanma!

Ürün istemeden çalışırsa yaralanma tehlikesi söz konusudur.

→ Ürünü, monte etmeden önce akım beslemesinden ayırın.

Pompanın kurulması:

Kurulum yerinin sağlam ve temiz olması ve pompaya güvenli bir duruş sağlaması gerekir.

→ Pompayı suya güvenli bir mesafede (en az 2 m) kurun.

Pompa, düşük hava neminin ve havalandırma ağızlarının bulunduğu sahada yeterli havalandırmanın olduğu bir yerde kurulmalıdır. Duvarlara olan mesafe en az 5 cm olmalıdır. Havalandırma ağızları üzerinden kir (örn. kum veya toprak) emilmemelidir.

Emme ve basınç tarafından plastik bağlantı parçaları sadece manuel olarak sıkılabilir.

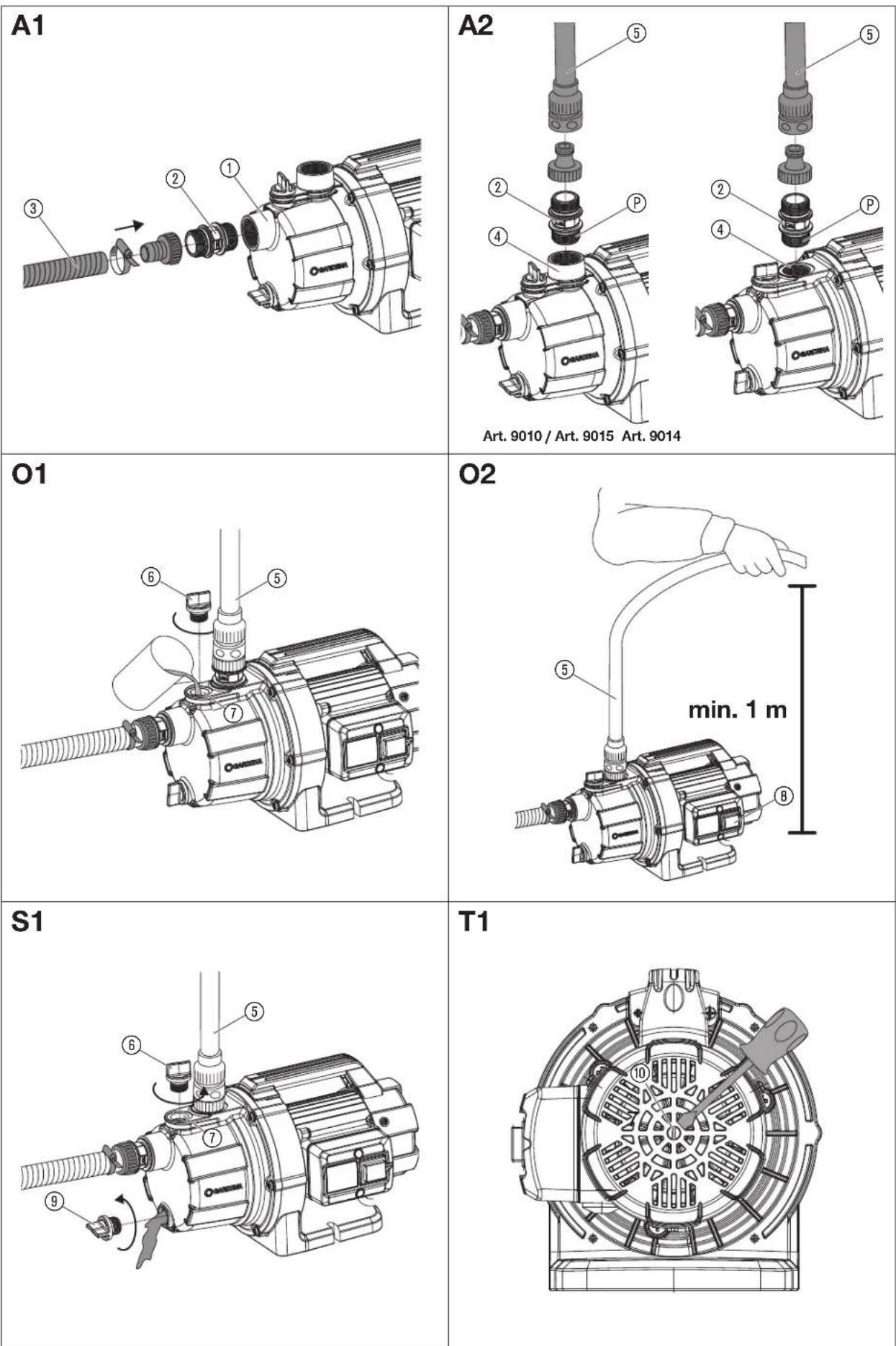

Hortumu emme tarafına bağlayın [Şek. A1]:

Emme tarafından su hortumu geçme sistemleri kullan mayınız!

→ Emme tarafından vakuma dayanıklı bir emme hortumu, örneğin 1411 ürün numaralı GARDENA emme donanımı veya 1729 ürün numaralı GARDENA delme su kuyusu emme hortumu kullanın.

Tekrar emme süresini kısaltmak için pompanın kapatılması sonrasında emme hortumunun otomatik olarak boşalımını önleyen geri akış durdurmalı bir emme hortumu kullanımını tavsiye ediyoruz.

1. Pompa bağlantı parçasını ② emme tarafından ① bağlantısına vidalayın.
2. Vakuma dayanıklı emme hortumunu ③ pompa bağlantı parçasına ② bağlayın ve hava sızdırmayacak şekilde vidalayın.
3. 4 m üzerindeki emme yüksekliklerinde: Emme hortumunu ③ ilave olarak tespit edin (örn. bir ahşap kazığa bağlayın). Pompa emme hortumunun ağırlığından kurtanılır.

Hortumu basınç tarafına bağlayın [Şek. A2]:

Pompa bağlantısı bir ④33,3 mm'lik (G 1") iç disli ile donatılmıştır.

GARDENA bağlantı sistemi için, örneğin 1745 ürün numaralı bir GARDENA pompa bağlantı parçası gereklidir (üründe teslimat kapsamındadır).

GARDENA geçme sistemi üzerinden 19 mm (3/4") / 16 mm (5/8") ve 13 mm (1/2") hortumlar bağlanabilir.

Hortum çapı Pompa bağlantısı

13 mm (1/2") GARDENA Pompa bağlantı parçası Ürün 1750

16 mm (5/8") GARDENA Musluk bağlantısı	Ürün 18202
GARDENA Hortum bağlantısı	Ürün 18216

19 mm (3/4") GARDENA Pompa bağlantı parçası Ürün 1752

Pompanın optimize edilmiş besleme kapasitesinden, 19 mm'lik (3/4") hortumlarn, örneğin

- 1752 ürün numaralı GARDENA pompa bağlantı parçası

ile veya 25 mm'lik (1") hortumlann

- 7115 ürün numaralı dış dişliye sahip GARDENA kolay bağlantı disli parçası / 7103 ürün numaralı hızlı bağlantı hortum parçası

ile bağlanması sayesinde faydalanılır.

1. Sadece 9014 numaralı ürün için pompa bağlantı parçasının dış dişlisinde sızdırmazlık bandı Ⓐ kullanmalisınız.

2. Pompa bağlantı parçasını ② basınç tarafı ④ bağlantısına vidalayın.

3. Basınç hortumunu ⑤ pompa bağlantı parçası ② ile bağlayın.

Birden fazla hortumun/bağlantı cihazının paralel bağlantısında, doğrudan pompa bağlantı parçasının ② üzerine vidalanabilen

- 8193/8194 ürün numaralı GARDENA 2'li veya 4'lü su dağılıcısı, 940 ürün numaralı GARDENA ikiz musluk

kullanımını tavsiye ederiz.

3. KULLANIM

TEHLIKE! Yaralanma! İün istemeden çalışırsa yaralanma tehlikesi söz konusudur.

→ Ürünü, bağlamadan, ayarlamadan veya taşımadan önce akım beslemesinden ayırın.

Su pompalamak [Şek. 01/02]:

DİKKAT! Pompanın kuru çalışması!

→ Pompayı her devreye alımdan önce taşana kadar su (yakl. 2 ila 5 l) ile doldurun.

1. Dolu ağzındaki ⑦ vidalan ⑥ el ile çevirerek açın.
2. Suyu, taşana kadar (yakl. 2 ila 5 l) dolum ağzı ⑦ üzerinden doldurun.
   3.Dolumağzındaki ⑦ vidaları ⑥ eliniz ile sıkın (pense kullanmayın) kapatın.
3. Basınç hattındaki olası mevcut kapatma valflerini açın (bağlantı cihazları, su durması, vs.).
4. Emme işlemi sırasında, havanın sizabilmesi için basınç hortumunda ⑤ kalan suyu boşaltın.
5. Pompayı akım beslemesine bağlayın.
6. Basınçhortumunu ⑤ en az 1 m dikey olarak pompanın üzerinde yukarıya doğru tutun, açma/kapama şalterine ⑧ basin ve pompa emene kadar bekleyin.

→ Pompa yakl. 5 dakika sonra su taşımıyorsa, pompayı kapatın (açma/kapama şalterine Ⓔ basın) (bkz. 6. HATA GİDERME).

Pompa, dolum ağzı ⑦ üzerinden taşacak kadar doldurulduysa ve basınç hortumu ⑤, bu işlem sırasında ve kendiliğinden emme sırasında basınç hortumu ⑤ üzerinden pompadan su çıkmayacak şekilde yukarı doğru tutulduysa belirtilen 7 m'lik maksimum kendiliğinden emme seviyesine ulaşılır.

Pas oluşumu: 9014 ürün numaralı pompa döküm demirden bir gövdeye sahiptir. Bu nedenle su temasından sonra pas oluşur (bu pompaya zarar vermez ve garantinin bir parçası değildir). Bu nedenle çalıştırdıktan sonra başta paslı su akabilir.

4. BAKIM

TEHLIKE! Yaralanma! İrün istemeden çalışırsa yaralanma tehlikesi söz konusudur.

→ Ürünü, bakımını yapmadan önce akım beslemesinden ayırın.

Pompayı durulayın:

Klorlu suyun pompalanmasından sonra pompa durulanmalıdır.

1. Pompalanan su berraklaşana kadar hafif bir temizlik maddesi ilavesiyle (örn. deterjan) ilk su (en fazla 35 °C) pompalayın.
2. Artıkları atık imha yasası yönetmelikleri uyarınca imha edin.

5. DEPOLAMA

Devre dışına çıkarma [Şek. S1]:

Pompa, dona karşı dayanıklı değildir!

Ürün çocukların erişemeyeceği yerlerde muhafaza edilmelidir.

1. Pompayı akım beslemesinden ayırın.
2. Gerekirse emme tarafından tüm kapatma organlarını kapatın.
3. Tüm çıkarma yerlerini açın. Basınç tarafından basınç kalmaz.
4. Dolum ağzındaki ⑦ vida bağlantısını ⑥ ve su tahliye tapasını ⑨ açın. Pompa boşaltılır.
5. Pompayı kuru, kapalı ve donmaya karşı emniyetli bir yerde muhafaza edin.

Tasfiye:

(2012/19/AB sayılı yönetmelik uyanınca)

Ürün normal ev çöpü ile birlikte tasfiye edilmemelidir. Geçerli yerel çevre koruma talimatları uyarınca tasfiye edilmelidir.

ÖNEMLİ!

→ Ürünü geri dönüşüm toplama noktaları üzerinden atığa ayının.

6. HATA GİDERME

TEHLIKE! Yaralanma! Ürün istemeden çalışırsa yaralanma tehlikesi söz konusudur.

→ Ürünün hatalarını gidermeden önce ürünü akım beslemesinden ayırın.

Çarkın çözülmesi [Şek. T1]:

Kir nedeniyle sıkışmış bir türbin çarkı gevşetilebilir.
→ Hareket çarkının ⑩ milini bir tornavida ile çevirin. Bu sayede sıkışmış türbin çarkı gevşetilir.

Sorun Muhtemel neden	Çözümü
Pompa çalışıyor, fakat emmiyor	Sızdıran veya hasarlı emme hortumu.	→Emme hattını hasar bakımından kontrol edin ve bunu hava sızdırmayacak şekilde yalıtın.
	Pompa su ile doldurulmadı.	→Pompayı doldurun (bkz. 3. KULLANIM).

Sorun Muhtemel neden Çözümü

Pompa calistyor, fakat emmiyor	Doldurulan basma svisi kendiliginden emme islemi sırasında basma tarafla bağlamiş hortum üzerinden boşalıyor.	→ 1. Pompayı bir kez daha dol- durun (bkz. 3. KULLANIM).2. Pompanın tekrar devreye alınması sırasında basınç hortumunu, pompa emiş yapana kadar dik bir şekilde yaklaşık 1 m pompanın üzerinde yukarıya doğru tutun.
	Mutlak vakuma dayanıklı bir bağlantı GARDENA emme hortumları (bakınız 8. AKSESUAR) kullanılması sayesinde elde edilir.
	Dolum ağızındaki vidalı bağlantı süzdinyor.	→ Contayı kontrol edin (gerekir- se değiştirin) ve vidalan sıkın (pense kullanmayın).
	Basma taraflı kapalı veya basma hortumunda artık su bulunduğu için hava çıkamıyor.	→ Basınç hattında bulunan kapatma val Finland açın (örneğin igne) veya basınç hortumunu boşaltın.
	Bekleme süresine uyulmadı. →	Pompayı açın ve azamı 5 dakika bekleyin.
	Emme hortumundaki emme filtresi veya geri akış stopu tıkanmış.	→ Filtreyi veya geri akış durdu- rucusunu temizleyin.
	Çok yüksek emiş yüksekliği. →	Emiş yüksekliğini azaltın.
	Diğer emme problemlerinde geri akış stoplu GARDENA emme hortumlarını (bakınız 8. AKSESUAR) kullanınız ve devreye almadan önce dolum ağız üzerinden basma svisi doldurunuz.
Pompa calistmyor veya çalışma sırasında aniden duruyor	Termik koruma şalteri aşın isın- ma nedeniyle pompayı kapattı.	→ Azamı sıvı sıcaklığına dikkat edin (35 °C).
	Pompada elektrik yok. → Sigortaları ve elektrikli soket bağlantıanni kontrol edin.
	RCD şalteri devreye girdi (hatalı akım).	→ Pompayı akım beslemesinden ayırın ve GARDENA servisine başvurun.
	Pompa açık değil. → Açma/kapatma şalterini açık konumuna getirin.
Pompa calistyor fakat randımananlıdendüşüyor	Emme hortumunun ucunu suda değil.	→ Emme hortumunun ucunu suya daha derin daldının.
	Emme filtresi veya geri akış stopu tıkalı.	→ Emme filtresini veya geri akış durdurucusunu temizleyin.
	Emme taraflında sızıntı var. → Sızıntıyı giderin.
	Türblin çarkı bloke. → Hareket çarkını çözün.
Hidrolik bölümünde ses oluşumu	Yoğun akuşlarda (örn. açık hortum çıkışı, bağlantı cihazı olmadan) pompanın hidrolik bölümünde gürültülü sesler meydana gelebilir. Bunun bir zararı yoktur ve pompada bir hasara neden olmaz. Güriültü sesi akışın küçük bir miktar değiştirilmesi (örn. bağlantı cihazının hafif açılması / kapatılması) ile giderilebilir.

BİLGİ: Farklı arıza durumlarında lütfen GARDENA servis merkezine başvurun. Onarım çalışmaları sadece GARDENA servis merkezleri veya GARDENA tarafından yetkilendirilen uzman bayiler tarafından gerçekleştirilebilir.

1. TEKNİK ÖZELLİKLER

Bahçe pompası	Birim Değer(Ürün 9010)		Değer(Ürün 9014)	Değer(Ürün 9015)
Nominal güç W 600 800 800
Şebeke gerillml V (AC)	230 230 230
Şebeke frekansı Hz	50 50 50
Maks. basma miktarı	l/h	3000	3700	3700
Maks. basınç/Maks. tahliye kafası	bar/m	3,5/35	4,1/41	4,1/41
Maks. kendiliğinden emme sevlyesi	m 7	7	7
İzin verilen iç basınç(basınç taraflı)	bar 6	6	6
Bağlantı kablosu	m	1,5 (H07RN-F)	1,5 (H07RN-F)	1,5 (H07RN-F)
Ağırlık	kg	5,3	8,2	6,1
Ses gücü seviyesi L_WA^1) ölçülen/garantilGüvensizlik k_WA^21	dB(A)	77 / 803	77 / 802,36	75 / 782,52
Maks. madde sıcaklığı	°C	35 35 35

Uygulanan ölçüm yöntemi: ^1) RL 2000/14/EU ^2) ISO 4871

1. AKSESUAR

GARDENA Emme hortumları	Bükülmeye ve vakuma dayanıklı, isteğe bağlı Ürün 1720/1721 (19 mm (3/4") / 25 mm (1") metrelik ürün olarak, bağlantı armatürleri olmadan veya sabit uzunluk olarak komple bağlantı armatürleri ile birlikte Ürün 1411/1418 temin edilebilir.
GARDENA Emme Hortumu Bağlantı Parçası	Emme tarafından bağlantı için.	Ürün 1723/1724
GARDENA Pompa Bağlantı Seti	Basma tarafından bağlantı için.	Ürün 1750/1752
GARDENA Gerl akış stoplu emme filtresi	Metrellik ürün olan emme hortumuna takmak için.	Ürün 1726/1727/1728
GARDENA Pompa ön filtresi	Özellikle kumlu maddelerin basılması için tavsiye edilir.	Ürün 1730/1731
GARDENA Elektronik basınç şalteri	İşletme basıncina bağlı olarak pompayı otomatik olarak açar veya kapatır. Kuru çalışma emniyeti ile.	Ürün 1739
GARDENA Çakma kuyu emmehortumu	Pompanın çakma kuyuya veya sabit borulara vakuma dayanıklı şekilde bağlanması için. Uzunluk 0,5 m. İki taraflı 33,3 mm, (G 1) iç diş ile.	Ürün 1729
GARDENA Yüzen emme ünitesi	Su yüzeyinin altındaki kirsiz emme için.	Ürün 1417
GARDENA Pompa bağlantı parçası	GARDENA bağlantı sistemini basınç tarafına bağlamakılın.	Ürün 1745

9. SERVİS/GARANTI

Servis:

Lütfen arka sayfadaki adres ile iletişime geçin.

Garanti beyani:

Garanti talebi durumunda, sunulan servisler karşılığında sizden ücret alınmaz. GARDENA Manufacturing GmbH, tüm yeni orijinal GARDENA ürünleri için, özel kullanım koşulu ile bayiden yapılan ilk satın almadan ilibaren 2 yıllık bir garanti sunuyor. İkincil piyasadan satın alınan ürünler için bu üretici garantisı geçerli değildir. Bu garanti, materyal ya da fabrikasyon hatalan nedeniyle meydana geldiği kanıtlanan tüm ürün kusurlarına yöneliktir. Bu garanti, tamamen işlevsel bir ürün değişimi sağlayarak veya bize gönderilen hatalı ürünü ücretsiz olarak onarakar yerine getirilir. Bu iki seçenek arasında seçim yapma hakkına sahibiz. Servis, aşağıdaki hükümlere tabidir:

• Ürün, çalıştırma talimatlarındaki öneriler uyarınca, hedeflenen amaç için kullanılmış olmalıdır.
• Ne alıcı ne de başka üçüncü bir şahıs, ürünü açmayı veya onarmayı denedi.
• İşletim için sadece orijinal GARDENA yedek ve aşınma parçaları kullanılır.
• Satın alma makbuzunun ibrazi.

Parça ve bileşenlerin (örneğin, bıçakların, bıçak sabitleme parçalarının, türbinlerin, aydınlatma maddelerinin, V kayışlarının ve dişli kayışlarının, hareket çarklarının, hava filtrelerinin, bujilerin) normal aşınması, görsel değişiklikler, aşınma ve kullanım parçaları, garanti kapsamına dahil değildir.

Bu üretici garantisi, yedek parça teslimatı ve belirtilen koşullar altında yapılan onanım ile sınırlıdır. Üretici olarak bize karşı sunulan, maddi tazminat gibi diğer talepler, üretici garantisine göre aslısızdır. Bu üretici garantisi, elbette bayiye/saticiya karşı yasal ve sözleşmede belirlenen garanti taleplerini etkilememektedir.

Üretici garantisi, Federal Almanya Cumhuriyeti yasalarına tabidir. Garanti durumunda lütfen bize anzalı ürünü, satın alma makbuzunun bir nüshası ve bir hata açıklaması ile birlikte gönderi ücreti ödenmiş bir şekilde GARDENA servis adresine gönderin.

Aşınma parçaları:

Hareket çarkı aşınan bir parçadır ve böylece garanti kapsamı dışındadır.

BG Градинска помпа

Pompa karakter eğrisi
