| Produkto tipas | Paviršinis laistymo siurblys |
| Prekės ženklas | GARDENA |
| Modelis | GP 3700/4 BASIC |
| Nominali galia | 800 W |
| Tinklo įtampa | 230 V AC |
| Tinklo dažnis | 50 Hz |
| Maksimalus srautas | 3700 l/h |
| Maksimalus slėgis | 4,1 baro (41 m aukščio) |
| Maksimalus savaiminio įsiurbimo aukštis | 7 m |
| Leidžiamas vidinis slėgis (išleidimo pusė) | 6 barai |
| Maitinimo laidas | 1,5 m (H07RN-F) |
| Svoris | 6,1 kg |
| Maksimali skysčio temperatūra | 35 °C |
| Garso galios lygis (L_WA) | 75 dB(A) išmatuota / 78 dB(A) garantuota |
| Siurbiami skysčiai | Švarus vanduo (požeminis, lietaus, vandentiekio, chloruotas) |
| Elektros sauga | Privalomas apsauginis išjungiklis (RCD 30 mA) |
| Šiluminė apsauga | Integruotas saugos šiluminis jungiklis |
| Korpuso medžiaga | Plastikinis kompozitas |
| Pridedami priedai | Siurblio jungtis (ref. 1745) |
| Gamintojo garantija | 2 metai (privatus naudojimas) |
| Priežiūra | Išskalauti panaudojus chloruotą vandenį |
Dažnai užduodami klausimai - GP 3700/4 BASIC GARDENA
Naudotojų klausimai apie GP 3700/4 BASIC GARDENA
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Siurbliai PDF formatu nemokamai! Raskite savo instrukciją GP 3700/4 BASIC - GARDENA ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. GP 3700/4 BASIC prekės ženklo GARDENA.
NAUDOJIMO INSTRUKCIJA GP 3700/4 BASIC GARDENA
Instrukcijos originalo vertimas.
Šiuo gaminiu gali naudotis vyresni nei 8 metų vaikai bei asmenys, turintys fizinių, sensorinių ar protinių sutrikimų, arba neturintys patirties ir žinių, jei jie dirba prižiūrimi arba išmokomi dirbti saugiai ir atpažįsta galimus pavojus. Vaikai negali su gaminiu žaisti. Draudžiama vaikams atlikti valymo ir naudotojo atliekamus techninės priežiūros darbus, jei jie yra neprižiūrimi. Šį gaminį rekomenduojame naudoti jaunimui tiktai nuo 16 metų. Niekada nesinaudokite gaminiu pavargę, sergantys ar apsvaigę nuo alkoholio, narkotikų ar vaistų.
Naudojimas pagal paskirtį:
GARDENA Sodo siurblys yra skirtas gruntiniam, lietaus, vandentiekio ir chloruotam vandeniui siurbti privačiame namų ir mėgėjų sode.
Siurbiami skysčiai:
GARDENA sodo siurbliu galima siurbti tiktai vandenį.
Naudojant siurblį slėgio padidinimui, maksimalus leistinas vidinis slėgis (slėginėje pusėje) neturi viršyti 6 barų. Didinamasis pradinis slėgis ir siurblio slėgis sumuojasi.
- Pavyzdys: Slėgis vandens čiaupe = 2,5 bar, maksimalus sodo siurblio gaminys 9010 slėgis = 3,5 bar, bendras slėgis = 6,0 bar.
Šio gaminio negalima naudoti ilgą laiką (nuolatinės cirkuliacijos režimas).
PAVOJUS! Kūno sužalojimai!
→ Draudžiama siurbti sūrų vandenį, purviną vandenį, ėsdinančias, labai degias arba sprogias medžiagas (pvz., benziną, kt. naftos produktus, nitroskiediklius), alyvą, skystą kurą bei maisto produktus.
1. SAUGA
SVARBU!
Prašom atidžiai perskaityti eksploatavimo instrukciją ir ją išsaugoti, kad galėtumėte dar kartą perskaityti.
Simboliai ant gaminio:
Bendrieji saugos nurodymai
Elektros sauga
PAVOJUS! Elektros smūgis!
Pavojus mirtinai sužaloti elektros srove.
→ Įrenginys turi būti maitinamas per FI jungiklį (RCD), kurio didžiausia nominali paleidimo srovė yra 30 mA.
PAVOJUS! Sužalojimo pavojus!
Pavojus mirtinai sužaloti elektros srove.
→ Prieš atlikdami techninės priežiūros darbus ar keisdami dalis, ištraukite kištuką iš tinklo. Kištukinis lizdas turi būti Jūsų matomumo zonoje.
Saugus eksploatavimas
Vandens temperatūra negali viršyti 35 °C.
Siurblio negalima naudoti, jei vandenyje yra žmonių.
Skystis gali būti užterštas ištekančiais tepalais.
Apsauginis jungiklis
Terminės apsaugos jungiklis:
Esant perkrovai siurblys išjungiamas įmontuota termine variklio apsauga.
Varikliui pakankamai atvėsus, siurblys yra vėl pasiruošęs darbui.
Papildomi saugos nurodymai
Elektros sauga
PAVOJUS! Širdies sustojimas!
Eksploatavimo metu šis gaminys sukuria elektromagnetinį lauką. Tam tikromis sąlygomis šis laukas gali aktyviai ar pasyviai paveikti medicininių implantų veiklą. Kad būtų išvengta pavojaus situacijų, kurios gali sukelti sunkius ar mirtinus sužalojimus, asmenys su medicininiais implantais prieš šio gaminio naudojimą turi pasikonsultuoti su savo gydytoju arba implantų gamintoju.
Kabeliai
Jei naudojami pailginimo kabeliai, jie turi atitikti tolimesnėje lentelėje nurodytus minimalius skerspjūvius:
Įtampa, Kabelio ilgis, Skerspjūvis
| 230 – 240 V / 50 Hz lki 20 m 1,5 mm | 2 |
| 230 – 240 V / 50 Hz 20 – 50 m 2,5 mm | 2 |
PAVOJUS! Elektros smūgis!
Pavojus elektros srovei.
→ Prieš baigdami eksploatuoti gaminį, atlikdami techninę priežiūrą ar šalindami gedimus, atjunkite jį nuo maitinimo tinklo.
Siurblys turi būti pastatytas taip, kad neapvirstų, nebūtų apsemtas ir negalėtų įkristi į vandenį. Siurbį statykite saugiu (mažiausiai 2 m) atstumu iki darbinio skysčio. Kaip papildomą apsauginį įtaisą galima naudoti aprobuotą apsauginį jungiklį.
→ Jeigu kiltų klausimų, kreipkitės į elektros specialistą.
Jei šio prietaiso elektros maitinimo kabelis sugadintas, jį turi pakeisti gamintojas, jo klientų aptarnavimo centras arba panašiai kvalifikuotas asmuo, kad būtų išvengta pavojų.
Saugokite tinklo kištuką ir maitinimo kabelį nuo karščio, alyvos ir aštrių kampų. Neneškite siurblio už kabelio ir nenaudokite kabelio ištraukti kištuką iš lizdo.
Nepalikite siurblio per lietų ir nenaudokite siurblio šlapioje arba drėgnoje aplinkoje. Reguliariai tikrinkite maitinimo laidą.
Prieš naudojimą visada apžiūrėkite siurblį (ypač maitinimo kabelį ir tinklo kištuką). Nenaudokite sugadinto siurblio. Sugadintą siurblį būtinai turi patikrinti GARDENA servisas.
Mūsų siurblius naudojant su generatoriumi reikia atkreipti dėmesį į generatoriaus gamintojo įspėjimus.
Asmeninė sauga
PAVOJUS! Uždusimo pavojus!
Mažomis dalimis galima greitai užspringti. Dėl plastikinio maišelio mažiems vaikams kyla uždusimo pavojus. Todėl surinkimo metu maži vaikai turi būti kuo toliau nuo jūsų.
PAVOJUS! Sužalojimo pavojus karštu vandeniu!
Ilgai eksploatuojant (> 5 min.), kai slėginė pusė uždaryta, gali įkaisti siurblio vanduo, todėl galima susižeisti karštu vandeniu.
→ Kai slėginė pusė uždaryta, siurbliui leisti dirbti ne ilgiau kaip 5 minutes. Esant nepakankamam vandens padavimui siurbimo pusėje gali įkaisti siurblio vanduo – jam ištekant iš siurblio galima susižeisti karštu vandeniu.
→ Išjunkite siurblį iš tinklo per namų saugiklį, leiskite atvėsti vandeniui ir prieš pakartotiną paleidimą į eksploataciją užtikrinkite vandens padavimą slėginėje pusėje.
Siurblį prijungiant prie vandens tiekimo įrenginių, būtina laikytis šalyje galiojančių sanitarinių instrukcijų, kad būtų išvengta negeriamojo vandens atgalinio įsiurbimo.
→ Prašome pasiteirauti pas kvalifikuotą santechniką.
Norėdami išvengti siurblio veikimo sausa eiga, atkreipkite dėmesį, kad siurbimo žarnos galiukas visada būtų įmerktas į siurbiamą skystį.
→ Visada sklidinai pripildykite siurblį siurbiamu skysčiu (apie 2 – 3 l) prieš paleidžiant į eksploataciją!
Siurbiamame skystyje esantis smėlis ir kitos abrazyvinės medžiagos greitina nusidėvėjimą ir mažina pajėgumą.
→ Jei vanduo smelingas, naudokite siurblio priešfiltrį.
Nešvaraus vandens siurbimas, pvz., su akmenimis, spygliais ir t. t. gali sugadinti siurblį.
→ Nesiurbkite nešvaraus vandens.
2. SURINKIMAS
DĖMESIO! Kūno sužalojimai!
Aminysisjungia atsitiktinai, kyla sužalojimo pavojus.
→ Prieš montuodami gaminį atjunkite jį nuo maitinimo tinklo.
Įrengti siurblį:
Įrengimo vieta turi būti tvirta ir sausa bei užtikrinti, kad siurblys stovės tvirtai.
→ Siurblį statykite saugiu (mažiausiai 2 m) atstumu iki vandens.
Siurblį reikia statyti tokioje vietoje, kur yra žema oro drėgmė ir pakankama ventiliacija prietaiso ventiliacijos angų zonoje. Atstumas tarp siurblio ir sienų turi būti ne mažesnis kaip 5 cm. Per ventiliacijos angas neturi būti įsiurbiami nešvarumai (pvz., smėlis arba žemė).
Plastikines jungtis siurbimo ir slėginėje pusėje galima priveržti tik ranka.
Prijungti žarną prie siurbimo pusės [pav. A1]:
Siurbimo pusėje nenaudokite žarnos sujungimo sistemos dalių!
→ Siurbimo pusėje naudokite vakuumui atsparią siurbimo žarną, pvz., GARDENA siurbimo rinkinį, gaminys 1411, arba GARDENA gręžtinių skylių siurbimo žarną, gaminys 1729.
Isiurbimo laikui sutrumpinti rekomenduojame naudoti siurbimo žarną su atbulinės tekmės vožtuvu, kuris neleidžia iš siurbimo žarnos savaime ištekėti vandeniui išjungus siurblį.
- Prisukite siurblio jungtį ② prie siurbimo pusės jungties ①.
- Sujunkite vakuumui atsparią siurbimo žarną ③ su siurblio jungtimi ② ir ją sandariai priveržkite.
- Jei siurbimo aukštis didesnis nei 4 m: Pritvirtinkite siurbimo žarną ③ papildomai (pvz., pririškite prie statramsčio). Siurbimo žarnos svoris mažiau veikia siurblį.
Prijunkite žarną prie slėgio pusės [ pav. A2 ]:
Siurblio jungtyje ④ yra 33,3 mm skersmens (G 1) vidinis sriegis.
GARDENA jungčių sistemai yra reikalinga, pvz., GARDENA siurblio jungtis, gaminys 1745 (jeina į komplektaciją).
Naudojant GARDENA jungčių sistemą galima prijungti 19 mm (3/4") / 16 mm (5/8") ir 13 mm (1/2") žarnas.
| Žarnos skersmuo | Siurblio jungtis | |
| 13 mm (1/2") | GARDENA Siurblio jungimo rinkinys | gaminys 1750 |
| 16 mm (5/8") | GARDENA Čiaupo jungtis GARDENA Žarnos jungtis | gaminys 18202 gaminys 18216 |
| 19 mm (3/4") | GARDENA Siurblio jungimo rinkinys | gaminys 1752 |
Optimaliai išnaudoti siurblio našumą galima prie siurblio prijungiant 19 mm (3/4") skersmens žarnas kartu su, pvz.,
- GARDENA siurblio jungčių rinkiniu, gaminys 1752,
arba 25 mm (1") skersmens žarnas su
- GARDENA greitojo jungimo sriegine jungtimi su išoriniu sriegiu, gaminys 7115 / greitojo jungimo žarnos jungtimi, gaminys 7103.
- Tiktai gaminys 9014: Ant siurblio jungties išorinio sriegio naudokite sandarinimo juostą (P).
- Sukite siurblio jungtį ② į slėgio pusės jungtį ④.
- Sujunkite slėginę žarną ⑤ su siurblio jungtimi ②.
Norint vienu metu prijungti daugiau nei vieną žarną / laistymo priedą, rekomenduojama naudoti
- GARDENA dviejų arba keturių kanalų skirstytuvą, gaminys 8193/8194, GARDENA dvigubą čiaupo jungtį, gaminys 940,
kuriuos galima priveržti tiesiai ant siurblio jungties ②.
3. NAUDOJIMAS
PAVOJUS! Kūno sužalojimai!
Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus.
→ Prieš prijungdami, nustatydami arba transportuodami gaminį, atjunkite jį nuo maitinimo tinklo.
Siurbti vandenį [pav. 01/02]:
DĖMESIO! Siurblys veikia sausa eiga!
Prieš pradėdami eksploatuoti, sklidinai pripildykite siurblį vandeniu (apie 2–5 l).
- Ranka atsukite srieginį sujungimą ⑥ ant pildymo atvamzdžio ⑦.
- Sklidinai pripilkite vandens per pildymo atvamzdį ⑦ (apie 2–5 l).
- Ranka prisukite srieginį sujungimą ⑥ ant pildymo atvamzdžio ⑦ (nenaudokite replių).
- Jei yra, atidarykite uždarymo vožtuvus slėgio linijoje (laistymo priedai, vandens sustabdymo antgaliai ir t. t.).
- Pašalinkite vandens likučius slėginėje žarnoje ⑤, kad įsiurbimo metu pasišalintų oras.
- Prijunkite siurblį prie maitinimo tinklo.
- Laikykite slėginę žarną ⑤ iškeltą statmenai virš siurblio ne mažiau kaip 1 m į viršų, paspauskite įjungimo/išjungimo mygtuką ⑧ ir palaukite, kol siurblys įsiurbs skystį. → Jei maždaug po 5 minučių siurblys nesiurbia vandens, siurblį išjunkite (paspauskite įjungimo/išjungimo mygtuką ⑥) (žr. 6. GEDIMŲ ŠALINIMAS).

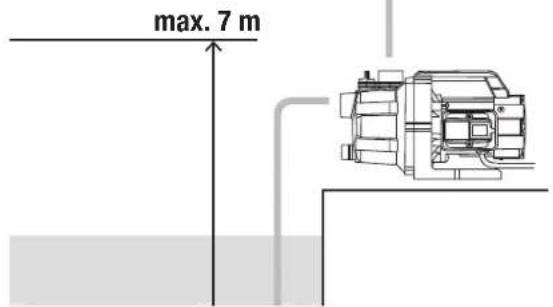

Nurodytas didžiausias 7 m savaiminio įsiurbimo aukštis pasiekiamas tik tuomet, kai siurblys pripildomas sklidinai per pildymo atvamzdį ⑦ ir savaiminio įsiurbimo metu slėginė žarna ⑤ laikoma pakelta tiek, kad per slėginę žarną ⑤ iš siurblio negalėtų pasišalinti vanduo.
Rūdžių susidarymas: Siurblio, gaminys 9014, korpusas yra iš ketaus. Todėl po sąlyčio su vandeniu susidaro rūdys (tai nekenkia siurbliui ir neįeina į garantiją). Tad įjungus iš pradžių gali ištekėti vanduo su rūdimis.
4. TECHNINĖ PRIEŽIŪRA
PAVOJUS! Kūno sužalojimai!
Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus.
→ Prieš atlikdami gaminio techninę priežiūrą, atjunkite jį nuo maitinimo tinklo.
Praplauti siurblį:
Jei buvo siurbiamas chloruotas vanduo, siurblį reikia praplauti.
- Siurbkite šiltą vandenį (maks. 35 °C) tol, kol siurbiamas vanduo bus skaidrus, galite pridėti švelnios valymo priemonės (pvz., indų ploviklio).
- Likučius šalinkite pagal atliekų tvarkymo įstatymo nuostatas.
5. LAIKYMAS
Naudojimo pabaiga [pav. S1]:
Siurblys nėra atsparus šalnoms!
Gaminį laikykite vaikams neprieinamoje vietoje.
- Atjunkite siurblį nuo maitinimo tinklo.
- Prireikus siurbimo pusėje užsukite visus uždarymo įtaisus.
- Atidarykite visas įėmimo angas. Slėgio pusėje nebelieka slėgio.
- Atsukite srieginį sujungimą ⑥ ant pildymo atvamzdžio ⑦ ir vandens drenažinį varžtą ⑨. Iš siurblio išleidžiamas vanduo.
- Laikykite siurblį sausoje, uždaroje ir nuo šalčio apsaugotoje vietoje.
Šalinimas:
(pagal Direktyvą 2012/19/ES)
Gaminio negalima šalinti su įprastomis buitinėmis atliekomis. Jį reikia šalinti pagal galiojančius vietinius aplinkosaugos reikalavimus.
SVARBU!
→ Šalinkite gaminį vietiniame komunaliniame atliekų surinkimo ir perdirbimo punkte.
6. GEDIMŲ ŠALINIMAS
PAVOJUS! Kūno sužalojimai!
Jei įrenginys įsijungia atsitiktinai, kyla sužalojimo pavojus.
→ Prieš šalindami gaminio gedimus, atjunkite jį nuo maitinimo tinklo.
Rotoriaus atsukimas [pav. T1]:
Dėl nešvarumų užstrigusį rotorių galima atlaisvinti.
→ Atsuktuvu pasukite rotoriaus veleną ⑩. Taip atlaisvinsite užstrigusį rotorių.
Problema Galima priežastis Sutrikimo/gedimo pašalinimas
| Siurblys veikla,bet nesiurbia | Nesandari arba sugadintasiurbimolinija. | → Patikrinkite siurbimo liniją, arnesugadinta, ir ją sandariaiužsandarinkite. |
| Slurblys nepripildytas vandeniu. | → Priplidykite slurblį(žr. 3. NAUDOJIMAS). | |
| Įpiltas siurbimo skystis išbėgasavaiminiojsiurbimo metu peržarna, prljungtą prie slėglnėspusės. | → 1. Dar kartą pripildykite siurblij(žr. 3. NAUDOJIMAS).2. Pradėdami vėl eksploatuotilaikykite slėginę žarnąiškeitą statmenai viršslurbilo apie 1 m į viršų,kol siurblys įsiurbia skystį. | |
| Visiškai vakuumui atsparus sujungimas galimas naudojant– GARDENA siurbimo žarnas (žr. 8. PRIEDAI). | ||
| Nesandari jungtis su srlęglušalia užpildymo angos. | → Patikrinkite sandaríklį(jel reikla, pakelskite) ir pri-veržkite srieginį sujungimą(nenaudokite replių). | |
| Oras negali pasišalinti, nesslėglnė pusė uždaryta arbalikęs vanduo slėginėježarnoje. | → Atidarykite uždarymo vožtu-vus, esančius slėgio linljoje(pvz., laistymo antgalius) irišleiskite vandenį iš slėginėsžarnos. | |
| Nebuvo laikytasi laukimotrukmės. | → ljunkite siurbilį ir palaukiteapie 5 minutes. | |
| Siurbimo žarnoje užsikimšęssiurbimo filtras arba atbulinėstėkmės vožtuvas. | → Išvalykite filtrą arba atbulinėstėkmės vožtuvaą. | |
| Per aukštas siurbimo aukštis. | → Sumažinkite siurbimo aukštį. | |
| Iškilus kitoms įsiurbimo problemoms naudoti GARDENA siur-bimo žarnas su atbulinės tėkmės vožtuvu (žr. 8. PRIEDAI) ipriėš paleldžiant į eksploataclją pripildyti slurblamu skysčluper užpildymo angą. | ||
| Slurblys neļšljunglaarba staiga sustojaeksploatavimometu | Dėl perkaitimo terminėsapsaugos jungiklis išjungėslurblį. | → Atkreipkite dėrmesįį maksimalią skysčiotemperatūrą (35 °C). |
| Slurblys be elektros srovės. | → Patikrinkite saugiklius irelektros kīštukines jungtis. | |
| Suveikė skirtuminės srovėsįtalsas (RCD) (srovės nuotėkls). | → Atjunkite siurbilį nuo maiti-nlmo tinklo ir kreelpkitėsį GARDENA servisą. | |
| Nejjungtas siurblys. | → ljungimoyišjungimo jungikljpaspauskite į padėti „ljungti“. | |
| Slurblys veikla, tačiauskysčio srautas staigapradedamažėti | Siurbimo žarnos galiukas nevandenyje. | → Panardinkite siurbimo žarnosgaliuką į vandenį. |
| Užsikimšęs slurbimo filtras arbatbulinės tėkmės vožtuvas. | → Išvalykite slurbimo filtrą arbatbulinės tėkmės vožtuvaą. | |
| Nuotėkis siurbimo pusėje. | → Pašalinkite nesandariasvletas. | |
| Užblokuotas rotorlus. | → Atlaisvinkite rotorlių. | |
Problema Galima priežastis Sutrikimo/gedimo pašalinimas
| Atsiradę garsal hidraulikos srityje | Esant dideliems srautams (pvz., atidarytas żarnos išėjimas, be laistymo įtaiso), gali atsirasti garsas siurbilo hidraulikos zonoje. Tai nėra pavojinga, ir siurblys dėl to nesusigadins. Šį garsą galima panaikinti šiek tlek pakeitus srautą (pvz., lengvai atidarius / uždarius laistymo įtaisa). |
![GARDENA GP 3700/4 BASIC - Rotoriaus atsukimas [pav. T1]: - 1](/content/2026/04/721581/images/70301f990825be1c1b63ebcf81440c9acfbacd3067bfa3bbd385e7cab9a36a82.jpg)
PASTABA: Kitų sutrikimų / gedimų atveju kreipkitės į GARDENA serviso centrą. Remontą gali atlikti tik GARDENA serviso centrai bei specializuoti prekybininkai, kuriuos įgaliojo firma GARDENA.
- TECHNINIAI DUOMENYS
| Sodo siurblys | Vienetas Vertė(gaminys 9010) | Vertė(gaminys 9014) | Vertė(gaminys 9015) | |
| Vardinė galla W 600 800 800 | ||||
| Tinklo įtampa V (AC) 230 230 230 | ||||
| Tinklo dažnis Hz 50 50 50 | ||||
| Maksimalus našumas l/ħ 3000 3700 3700 | ||||
| Maksimalus slėgis/maksimalus kėlimo aukštis | bar /m | 3,5 /35 | 4,1 /41 | 4,1 /41 |
| Maksimalus siurbimo aukštis | m 7 7 7 | |||
| Leistinas vidinis slėgis (slėglopusėje) | bar | 6 6 6 | ||
| Maitinimo kabelis | m | 1,5 (H07RN-F) | 1,5 (H07RN-F) | 1,5 (H07RN-F) |
| Svorls | kg 5,3 8,2 | 6,1 | ||
| Garso gallos lygls Lvia 1) išmatuotas / garantuotasNeapibrėžtis kvia 2) | dB(A) | 77 / 803 | 77 / 802,36 | 75 / 782,52 |
| Maksimali skysčio temperatūra | °C 35 35 35 | |||
| Matavimo metodai pagal: 1) RL 2000/14/EU 2) ISO 4871 | ||||
- PRIEDAI
| GARDENA Siurbimo žarnos | Neužsilenkia ir atsparios vakuumui, parduodamos metrais be jungiamujų detalių (19 mm (3/4") arba 25 mm (1''), gaminys 1720 / 1721 arba nustatyto ilgio pilnai su jungiamo-siomis detalėmis, gaminys 1411/1418. | |
| GARDENA Siurbimo žarnos junglamoslosdetalės | Skirtos jungti prie siurbimo pusės. | gaminys 1723/1724 |
| GARDENA Siurblio jungimo rinkinys | Skirtas jungti prie slėginės pusės. | gaminys 1750/1752 |
| GARDENA Siurbimo filtras su atbullnės tėkmės vožtuvu | Junglamas su siurbimo žarnomls, parduodamomis metrais. | gaminys 1726/1727/1728 |
| GARDENA Siurblio priešfiltris | Ypač rekomenduojama siurbiant smėlingą skystį. | gaminys 1730/1731 |
| GARDENA Elektroninis manometrinis junglkils | Prikdauismal nuo darbinio slėgio automatiškai įjungia ir išjungia siurblj. Su sauso veikimo apsauga. | gaminys 1739 |
| GARDENA Gręžtinių skylių siurbimo žarna | Siurbliui sandariai prijungti prie gręžtinių skylių arba standžlių vamzdžlių. Abejose pusėse su 33,3 mm (G 1) vidiniu sriegiu. | gaminys 1729 |
| GARDENA Piūdinis nuslurbimo įtalsas | Įsiurbimui be nešvarumų žemiau vandens paviršiaus. | gaminys 1417 |
| GARDENA Siurblio jungti | GARDENA jungčių sistemai prijungti prie slėgio pusės. | gaminys 1745 |
9. SERVISAS / GARANTIJA
Servisas:
Prašome kreiptis adresu, esančiu kitoje pusėje.
Garantijos dokumentas:
Jei atsitiks kas nors, kas numatyta garantiniame pareiškime, paslaugos teikėjas paslaugą teiks nemokamai.
GARDENA Manufacturing GmbH visiems originaliems naujiems GARDENA gaminiams suteikia 2 metų garantiją nuo pirmojo pirkimo dienos pas prekybininką, jei gaminiai buvo naudojami tik asmeniniams tikslams. Antrinėse rinkose pirktiems gaminiams ši gamintojo garantija negalioja. Ši garantija taikoma visiems esminiams gaminio trūkumams, kurie akivaizdžiai atsirado dėl medžiagos defektų ar gamybos klaidų.
Garantija bus vykdoma suteikiant veikiantį pakaitinį produktą arba pataisant sugedusį mums nemokamai atsiųstą produktą; pasiliekame sau teisę pasirinkti, kurią iš šių parinkčių. Ši paslauga teikiama atsižvelgiant į toliau nurodytas sąlygas.
- Įrenginys naudotas tik tiems tikslams, kuriems jis yra skirtas, kaip rekomenduojama naudojimo instrukcijose.
- Nei pirkėjas, nei trečiasis asmuo nebandė atidaryti ar remontuoti gaminio.
- Eksploatavimui buvo naudojamos tik originalios GARDENA atsarginės ir susidėvinčios dalys.
- Pateikiamas pirkimo dokumentas.
Įprastiniam dalių ir komponentų (pavyzdžiui, geležčių, geležčių tvirtinimo dalių, turbinų, elektros lempučių, trapecinių ir krumpliuotų diržų, rotorių, oro filtrų, žvakių) susidėvėjimui, vizualiniams pokyčiams bei susidėvėjimo ir suvartojimo dalims garantija netaikoma.
Gamintojo garantija apsiriboja pakeitimu arba trūkumų pašalinimu pagal anksčiau nurodytas sąlygas. Kitos pretenzijos mums, kaip gamintojui, pvz., dėl žalos atlyginimo, pagal gamintojo garantiją nėra pagrįstos. Ši gamintojo garantija, savaime suprantama, neturi įtakos prekybininkui/pardavėjui reiškiamoms garantinėms pretenzijoms pagal įstatymą arba sutartį.
Gamintojo garantijai taikoma Vokietijos Federacinės Respublikos teisė.
Garantiniu atveju prašom atsiųsti sugedusį gaminį su pirkimo dokumento kopija ir gedimo aprašymu, apmokėjus siuntimo išlaidas, GARDENA servisui adresu.
Susidėvinčios dalys:
Rotorius yra susidėvinti dalis, todėl jam garantija netaikoma.
Sodo siurblys
- SAUGA....91
- MONTAVIMAS 91
- NAUDOJIMAS 92
- PRIEŽIŪRA....92
- TRIKČIŲ ŠALINIMAS....92
- TECHNINIAI DUOMENYS 93
- PRIEDAI .....93
- SERVISAS/GARANTIJA....93
- Siurblio charakteristinė kreivė
Siurblio charakteristika
GP 3000/4 BASIC Art. 9010
GP 3700/4 BASIC Art. 9014
GP 3700/4 BASIC Art. 9014
GP 3700/4 P BASIC Art. 9015
maks. 700 l/h
maks. 1.650 l/h
maks. 2.600 l/h 10 m
maks. 2.900 l/h
maks.
35 m
30 m
20 m
5 m
maks. 850 l/h
maks. 2.000 l/h
maks. 3.150 l/h 10 m
maks. 3.300 l/h
maks.
41 m
30 m
20 m
5 m
maks. 7 m
| DE EU-KonformitätserklärungDer Unterzschunde bestätigt als Bevindlinsächte des Herstellers, der GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Schweien, dass des (die) rechtergend bezeichneti! Geräste! In der von uns in Verehr gebrechten Ausführung de Anforderungen der harmonisierten EU. Boftlinien. EU Sicherheitstandards und prodcutspezischer Standards erfüllt/erfüllen. Se einer nicht mit uns abgestimmten Änderung des idler Garlatje! verliert diese Erklärung ihre Cütigkeit. | HU EU a GGEflelőségi nyilatkozatAz autrolit, a GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Svédország mobrizóti minősogában megerőelt, hogy az átilunk azábi vortíben torgalomba hozot, lent nevezett eszközki megtevejnek az uniós irányvelekse észhangbá hozótt renzeti előírások követeliményelnek, az EU áztonságó szávočivynolak és o konkrét termékre vonatkózó szávočivynolak.Az eskörülüknek pénke valent nem egyeveteli modasítása asátén ez a nyilatkozás érváryet vaszi. |
| EN EC Declaration of ConformityThe undersigned herely certifies as the authorized representative of the manufacturer, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Sweden, then, when leaving our factory, the unitij indistred below e/ara in accordance with the harmonisats RU guidelines, RU standards of safety and product specific standards. This certificate becomes valid if the unitij s/are modified without our approval. | CS EU prohlásení o shoděPodependáša osoza zvonomocněrná výroboen GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Švédsko potružuje, že v následujícím avvenýk-j, přístroý-ji v provedení nániu urastensam na un spihy/ja podžadavky sménic RI, bezupnosne-nich neram FIJ u novem specifikých pro výrobak. V pripede mlamy pristljnej-ú, klará s nánii nabya dochoduta, znášči lolo pro-lásáni svou palnost. |
| FR Déclaration de conformité CELa sousignie declare, en tant que mandarika da fabricant, le GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Suède, qu'à la sortie de ses taines le małtríd meł désigne d-dessous plał conforme aux prescriptions dos directives europeón-mies emonocos e-aPRS ou confone aux règles de secundé si autres règles su lui sont applicados dans le cadre de Union européenne. Lute modification portée sur cada productise sa l'accord express de notre part supprime la validade de se certificat. | SK EÚ vyhlásenie o zhodeDola podassary potrubizuje, ale salnomocanery zinastupa výrobau, GARDENA Germany AB, PO Box 7454, S-103 92, Švédsko, že elaj izmaznám zaradomja/a vve vyhlocvani uvostronom na ihi spihy/ja podžadavky harmonizavanjich sménic EU, bezupnosnych standardov EU a propisiko specifikých pro van bi výrobky. Pri zinomc zariadenia/ zaradami. Klora nebra odsuli-tasena našou spoočnostku, stráca tato vyhlásenie platnost. |
| NL EU-conformiteitsverklaringDe onegetelezione bevestigt als gevoemontigde van de fabrikant, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Zvetien, lat hei/te onderstande vermeide appraisal/apparaten in de door zars in de handel gerarachta uitwaring voldaj/voldojan aan de elair van de gevanormisande RU-zilfiljinen, RU-valighaldansorman an productspecifikale namnen. Bij een niet met ons algostandie verandering van het appraisal/compaten vertest deze verbitaring haar geldighed. | EL Δηλωση συμμόρφωσης EEO ugovoropoguske (sjedavje) ac upgcpeljlos teu kortancovuost), tn crosopos GARDENA Germany AS, 18, 7454, S-103 92, Zořejápí, Počurácia en (j) na opaprotu ovopropusjnuči snocevujný) trny ekškori nou ništo odni zyox os kurotopio repark/ni-propiću ng omorhijns, nuv axtavopučekov odrývýk ng FF, tanupuča spocipacag; ng FF kan nyš sátkov yvo ne nopla aporjumie. Te napirnioni potrocholjiny, tn (nuči odočekuču) kapit, tonopučenýi odočekov jek, tn tvr stpeča pek, rova na izyša ú úlykton. |
| SV EU-försäkran om överensstämmelseUnderskvačn íntsgar som befallnáktig forčidstare for tilkerkran, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Švédsko, lat hei/te onderstande appearance/apparan in de door zars in de handel gerarachta uitwaring voldaj/voldojan aan de elair van de gevanormisande RU-zilfiljinen, RU-valighaldansorman an productspecifikale namnen. Bij een niet met ons algostandie verandering van het appraisal/compaten vertest deze verbitaring haar geldighed. | SL Izjava EU u skladnostiSpodaj podalsni kot pooblašzproc projevaljata GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Švédsko, pobjuje: de v nadaljenju ovadnaje naprave u izvedbi, v kalasili smo jin dall v promet, izpurnujic zhihoze uskupenihr direktiv EU, varnočnega standarda EU in standardov, ki velijpi za posimezne zoelke. V primeru splenembe naprave, ki ni usklajena z nam, ti zlava neha velijpi. |
| DA EU-overensstemmelseserklæringUnderskvačnen bevretter som fulomeditig for producenten, GARDENA Germany AB, PO Box 7454, S-103 92, Stočodnik, Sverige, al di eladi afterligende beegnede apparašjer i den af as merckedslarna antarøse opfylder korevne i de harmoniserde RU-directiver RU-silkerbedsstandartner og produktspecifikale standardar. Forateges en ændring af appraisal/apparaterna, der ikke er afalti rod os. niistor denne erkering sin gelegined. | HR EU izjava o sukladnostiDolle potpseni kao opunomosnik prostrodača, tvrtke GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Švédsko, pobjuje: da niča nevedeni predajiti odgovanajuča svedbe koji/voja snci brujali na trăšte ispurjiniuča kriterije uskladanih direktiva FU sigurnacn standarde FU vuc i standarda koji se fica provoda. Ova izgva guiți valjanosti i studaju impena ureateja koji msu prethodii uvovorone s nama. |
| FI EU-vaatimustenmukaisuusvakuutusAldirjakzinat valviskise valmistagen, GARDENA Germany AB, PO Box 7454, S-103 92, Tukholna, Rudel, vehuurtanzeni hen-klélria, tiča sccurana latla tyltādī/scurauvat solbet tyltākā, modón boinitarnassa inolissa ylodenmukaiskollugen EU-directivien, EU-turvalisaenaalairyston ja biolochatislen standarden vaillirknuset. Laitclony/fallieden mutulakkissa, josta et al sovitu moredan kossammire, menetāla fāmi saditya volmatosolera. | RO Declaratie de conformitate UESemnatul. In cällitatea se de irputerniem ai produratuul GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Suèda, confirmā cā paratal ipeparatēt deciso in celle ze anneači, in cecala pusā de niči pe stida îndiplinėtă îndoprinesta cerinjpe direktivek annomicate UE, ale standardur de siguranjta UE qi ale standarda specifice produstul. In czizi modificăni fiča proportarea nostra predabla a aparatului iaporatelorin, acesta declarație și plerde velabitatate. |
| IT Dichiarazione di conformità UEI sottosistita, in quanto soggetto autorizzato da produttore, GARDENA Germany AB, PO Box 7454, S-103 92, Stočodlna, Svezka, dichiera che l'apparachigielli apparecchi el seguito daroninkela'i, nella versione da nei innessa in commercio, sardis/a/no reagulli delle direttiva UF emercianza, degli standard di sicureva europei e degli standard specifici der i amantolo.La presente dichiarazione perde ci velocità in caso di modifica dei apparecchi diogni apparecchi non concordata con nel. | BG EC-Deklarация за съответствиеДеламадрекциям удостоверба плата мінкошких на крацадамети GARDENA Germany AB, PO Box 7454, S-103 92, Stočodni. Ilekcevi, ha ne-cayu onissaneenlei, uvrđiti kva kezenera na konzulekeno projek ot нас не NASDA VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/VALENEVA/ |
| ES Declaración de conformidad de la UEEU firancia confirma, en calidad de apodado del fabricante GARDENA Germany AB, PO Box 7454, S-103 92 Estcoolme (Sueda), que de los aparatos menecoidas a continuidación cumpelmi, en la version lanzada al mercado por nuestra empresa, los requisitos de las directivas DE UE armantizana, los estancias de seguidado de la UE y los estándares específicos del producto.La presente declaración period si válisez si se modracin; el/ve aparatos; sin steva aprodución por nuestra parte. | ET EL-i vastavusdeklaratsloonAldakirutano kinnitut botqu, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm. Rostil podit voltatud sikina, at ingrevati niminalud seace (secundé) lodat (radovat; mele podit turute toodul version konju harmonica/kevi tel- direklivde, EL iohrustandesandra ta torapelnista standarda rúndus. Seadmel seacmetel melega kooskõstomata mudutuse tegernise korni sortota kessler deklarstation oma katruzse. |
| PT Declaração CE de ConformidadeO activo estimado, ni curidade de representante ao fabricante, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm.Schweden, confirma que os apvelho/s a seguir designadora no modelo ayjaco por riso no mercado cumpre/cumpren os ruismulos das directivas UF harmonizadas, as normas de segurança UE e as normas específicas para estas produtos.Fat decaranda Period a sua vida costide se fornir realizadas alaractias (log spolohoja) som o roseo conservimento. | LT ES atitikties deklaracijaPashinárjsts, kgó gamirinto GARDENA Germany AB, PO Box 7454, S-103 92, Stokhinnes. Švedlip, lipotasis estativas patvir tina, kad žemla nurodo; új pietsao; új macele; kurle tuo popamini musu gamykose, attima demales Eš direksyes.ES sugasimo standartes ir specifinus gamirina standarus. Altikus bet kokj, prietalsi-q pakafilina; kuris nára ausrifitas su murnis. El afirmacija praimanda galouma. |
| PL Deklaracja zgodności UENraj podakirany powrendz jaku opavamony predstawickel producanta, spatiki GARDENA Germany AB, PO Box 7454 S-103 92, Šokholmin, Szewsca, ze veševlo na požaj uzpracivanja ni vi v versji wprowadzonej razac nos co obrotu spotni/ijnaja wynom zhamnotauszković drugloja, um noszczekstiva UE, um noszczekstiva UE oraz num doláczady konkorejník produkov.Kiniejzia deklaracja terd vezeneo v przypadu wprowadzeni uluszgodtonyak z reni změr úbrázbačta / F. | LV ES atblistības deklarācijaZemāl parkstiklas garmina keta ražolja, zemūmuma GARDENA Germany AB, PO Box 7454, S-103 92, Stokholina, Žeedrija, dimiotals patrodas ušpitlina, ka talra nadirai si exoe; új tipidjurna; kada mes to časi esam latuči legu, atlasti secelankarot per ES elektron: ES creotas standartlen ar kalvircajlan produkam natoklitkan standartlen, exoe; šy vešet or muns neseikaspas izmirlas; él deklaridja zudeu seu sped. |
| Produktbezeichnung:Description of the product;Désignation du produit :Beschrijving van het product:Beskrivling ay produkton:Beskrivelse af produktet:Tuotteen kuvas:Descrizione del prodotto:Descripción del producto:Descrição do produto:Opis produktu:A termek lelirasa:Popis vrycbku:Popis produktu:Iservpaopriyou protióvroc:Opis izdelka:Opis proizvoda:Descrierea produsului:Описание на продукта:Toote kirjelidus:Gaminio aprasás:Lzstrādājuma apraksts: | GartenpumpeGardenPumpPompe d'arrosage de surfaceBesproeilingspompBevattningspumpTrykpumpePuufarhapumppuPompa da giardinoBomba para jardinBomba de jardimPompaogrodowaKertiszivattyúZahradni ČerpadloZahradnéčerpadloAvtālioknýrouVrtnačrpalkaVrtnapumpapMoppé de grādináГрадинскапомпаAlapumpSodosurlblysDārzasūknis | Harmonisierte EN-Normen / EN 60335-1Harmonised EN: EN 60335-2-41 | EN ISO 12100 | ||||
| Schall-Listungspiegel: gernessen/garantiertNoise level: measured/guaranteedNiveau sonore: mesure/garantiGeluidsniveau: gernenet/gegarandeerdLjudniva: uppmatt/garantoradStejniveau: mátt/garanteretÄänilaso: mitattu/baattuUvello acustico: misurato/garantitoNivel de ruido: medido/garantizadoNivel de ruido: medido/garantidoPoziom halasu: zmierzony/gwarantowanyZajsint: mért/garantáltIlladin hluku: naměřená/zaručenáHladiny hluku: namerané/zaručenéEmmožo Bopůjou: uprpnjučvo/cyyunjšvoRaven zvočne moči: izmerjena/zagotovijena | Razina buke: mjerena/zajamčonamäsurat / garantnatHybo na luym: измерено/гарантиранoMûratase: módełud/garanteeritudTrukšimo lygls: ismatuotas/garantuojamasTrokšņa limenis: méritais/garantētais | ||||||
| Produktyp: Product type: Type do produit :Producttype: Produkttyp: Produkttype: Tuotohyppi: Tipo adi prodotto: Tipo de producto: Tipo de produto: Typ produktu: | Terměkdtpus:Druh výrobku:Typ produktu:Túroc npoiovroç:Vrsta izdelka:Vrsta proizvoda:Tip produs:Tim prodykt:Tooteluup:Gaminio típas:Produkta veids: | Artikelnummer: Article number: Référence :Artikelnummer: Artikelnummer: Tiotenumoro: Codice articolo: Referencia: Numoro de referência: Numer katalogowy: | Cikkszámok: Objednaci číslo: Objednávacie číslo: Kuðikóc előouç: Števiška izdelka: Kataloški broj: Cod articol: Aminyun номер: Artbiknumber: Dalles numeris: Artikula numurs: | Art. 9010: 77 dB(A) / 80 dB(A)Art. 9014: 77 dB(A) / 80 dB(A)Art. 9015: 75 dB(A) / 78 dB(A) | |||
| GP 3000/4 BASICGP 3700/4 BASICGP 3700/4 P BASIC | 901090149015 | Anbringungsjahr dor CE-Kennzeichnung:Year of CE marking:Année d'apposition du marquage CE :Installatiejejar van de CE-aanduiding:Märkningsár:CE-Meärkingsár:CE-merkin kiinnitysvuosi:Anno di applicazione della certificazione CE:Colocacion del distintivo CE:Ano de marcação pela CE:Rok nadania oznakowania CE: | CE-jolzbás elholyzosásánok évo:Rok umistíni značky CE:Rok udelenia značky CE:Eroc onjuroc CE:Loto namestiva CE-oznaka:Godina dobivanja CE oznake:Anul de marcare CE:Γυχηα ha постасине на CE-маркирека:CE-märgistusa paligaldamise aasta:Metal, kada pažymöta CE-zenklu:CE-markējuma uzlikšanas gads: 2021 | ||||
| EU-Richtlinien:EC-Directives:Directives CE :EG-nichtlijnen:EU-direktive:EF-direktiver:EF-direktivit:Directive UE:Directiva CE:Directives CE:Dyraktywy WE:EK-Iranyelvek:Piedpisy ES:Smernice EU:Ödnyles; EK:Direktive EU:EC direktive:Directive CE:Директиви на ЕО:EU direktiviad: | EB direktyvos:EK direktivas: | Hinterlegte Dokumentation: GARDENA technische Dokumentation:M. Jäger, 89079 Ulm | Konformitätsbewertungsverfahren:Nach 2000/14/EG Art. 14 Anhang V | Der BevollmächtigteAuthorised representativeLe mandataireDe gevolmachtigadeAuktoriserad representantAutoriseret representantValtuutottu odustajaPersona delegataLa persona autorizadaO representantePełnomocnikMeghalatmazottZplnomocnènecSplnomocnonýO efpuwočotrnjuvoćPooblaščenecOvlaštena osobaConducera tehnicaYmühnowoenVolllatud esindajagaliotasis atstovasPilvarotā personaReulward BoureWolfgang EngelhardtVice President Supply Chain | |||
| DepositedDocumentation: GARDENATechnical Documentation:M. Jäger, 89079 Ulm | Conformity Assessment Procedure:according to 2000/14/EC Art.14 Annex V | ||||||
| Documentation déposée :Documentation techniqueGARDENA,M. Jäger, 89079 Ulm | Procédure d'évaluation do la conformité :Selon 2000/14/CE art. 14Annexe V | ||||||
- INSTRUKCIJOS ORIGINALO VERTIMAS
- NAUDOJIMAS PAGAL PASKIRTĮ
- SIURBIAMI SKYSČIAI
- PAVOJUS! KŪNO SUŽALOJIMAI
- SAUGA
- SVARBU
- SURINKIMAS
- NAUDOJIMAS
- TECHNINĖ PRIEŽIŪRA
- PRAPLAUTI SIURBLĮ
- LAIKYMAS
- ŠALINIMAS
- GEDIMŲ ŠALINIMAS
- ROTORIAUS ATSUKIMAS [PAV. T1]
- SERVISAS / GARANTIJA
- SERVISAS
- GARANTIJOS DOKUMENTAS
- SUSIDĖVINČIOS DALYS
- SODO SIURBLYS
Prekės ženklas : GARDENA
Modelis : GP 3700/4 BASIC
Kategorija : Siurbliai
