NAUDOJIMO INSTRUKCIJA FCMY 90 C WHG A FL FRANKE

Kad būtumėte saugus ir būtų užtikrintas tinkamas įrenginio veikimas, prieš montavimą ir naudojimą atidžiai perskaitykite šį vadovą. Laikykite šias instrukcijas su įrenginiu, net jei jis parduodamas arba perduodamas trečiosioms šalims. Svarbu, kad naudotojai žinotų visus įrenginio veikimo ir saugumo techninius duomenis.

⚠️ Laidus sujungti privalo ap-mokytas technikas.

• Gamintojas nebus laikomas atsakingas dėl sužalojimų ar žalos, kuri buvo padaryta dėl netinkamo montavimo arba naudojimo.
- Minimalus saugus atstumas tarp duju degiklio viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas žemesniame aukštyje, žr. darbinių gabaritų ir montavimo paragrafus).
- Jei dujinio degiklio montavimo instrukcijose nurodyta, kad atstumas turi būti dides-nis, negu nurodyta anksčiau, į tai turi būti atsižvelgta.
- Patikrinkite, ar elektros tinklo pajėgumai atitinka duomenis, nurodytus duomenų plokšte-lėje, tvirtinamoje gartraukio viduje.
- Automatiniai išjungikliai sistemoje turi būti montuojami

pagal elektros laidų įrengimo taisykles.

• I klasės įrenginiai: patikrinkite, ar tiekiant elektrą buitiniam vartotojui garantuojamas pakankamas jžeminimas.
• Prijunkite gartraukį prie dūm-traukio naudodami vamzdį, kurio minimalus skersmuo yra 120 mm. Išmetamos medžiagos turi būti šalinamos kuo trumpesniu atstumu.
• Reikia laikytis visų ventiliavimo angoms keliamų reikalavimų.
• Gartraukio vamzdžių nejunkite prie dūmtraukių, per kuriuos šalinami degimo metu susidarę dūmai (pvz., boilerių, kaminų ir t. t.).
• Jei gartraukis naudojamas kartu su neelektriniais jrenginiais (pvz., dujiniais jrenginiais), būtina užtikrinti pakankamą oro ventiliaciją, kad būtų apsisaugota nuo atgal sugrįžtančio išmetamų dujų srauto. Jei virtuvės gartraukis yra naudojamas kartu su jrenginiais, kurie nėra varomi elektra, neigiamas slėgis patalpoje neturi viršyti 0,04 mbar, kad gartraukis garų ir dūmų nestumtų atgal į patalpą.
• Oras neturi būti šalinamas per dūmtraukį, kuris taip pat naudojamas išmetamosioms medžiagoms, atsiradusioms įrenginiuose deginant dujas ar kitą kura, šalinti.
• Jei elektros laidas pažeidžia-mas, jì turi pakeisti gaminto-

jas arba kvalifikuotas specialistas.

- Ikiškite kištuką i lizda, atitinkanti esamus reikalavimus, esanti lengvai prieinamoje vietoje.

- Privaloma atidžiai laikytis vietos valdžios instituciju nusta tytų taisyklių dėl dūmų šalini-mo techninių ir saugos priemonių.

DĖMESIO: prieš montuodami gartraukį nuimkite apsaugines plėveles.

- Naudokite tokius sraigtus ir montavimo detales, kurios yra tinkamos gartraukiui.

DĖMESIO: jei montuojant sraigtus ar tvirtinimo deta- les nebus laikomasi šioje instrukcijoje nurodytų rei- kalavimų, gali iškilti elek- tros smūgio pavojus.

- Nežiūrėkite į šviesos šaltinius per optinius prietaisus (žiūronus, didinamuosius stiklus ir t. t.).

- Po trauktuvu neruoškite pa-tiekalų, kuriuos reikia užpilti spiritiniu gėrimu ir padegti, nės kyla gaisro pavojus.

- Šį įrenginį gali naudoti vyresni kaip 8 metų vaikai ir asmenys su ribotomis psichinėmis, fizinėmis ir jutiminėmis galimybėmis ar turintys nepakanka-mai patirties ir žinių, su sąly-ga, kad jie bus atidžiai prižiūri-mi ir jiems bus paaiškinta, kaip įrenginį saugiai naudoti ir kokį pavojų jis kelia. Pasirū-pinkite, kad vaikams nebūtų leidžiama žaisti su šiuo įrengi-

niu. Naudotojo atliekamus valymo ir priežiūros darbus neleidžiama atlikti vaikams, išskyrus atvejus, kai jie gali atlikti tokius darbus prižiūrimi.

- Prižiūrėkite vaikus, kad jie nežaistų su įrenginiu.

- Šio įrenginio negali naudoti asmenys (įskaitant vaikus) su ribotomis psichinėmis, fizinė-mis ir jutiminėmis galimybė-mis ar turintys nepakankamai patirties ir žinių, išskyrus atvejus, jei jie yra prižiūrimi ir apmokyti atlikti tokius darbus.

Jei viryklės naudojamos, rankomis liečiamos dalys gali būti karštos

- Išvalykite ir / ar pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrėkite paragrafą „Priežiūra ir valymas“.

- Kai gartraukis yra tuo pačiu metu naudojamas su jrenginiais (netaikoma jrenginiams, kurie tik šalina orą i patalpa), naudojančiais dujas ir kitas kuro rūšis, patalpa turi būti tinkamai vėdinama.

- Ant gaminio 📄ar jo pakuotės esantis simbolis nurodo, kad šis gaminys negali būti šalina-mas su įpraştomis buitinėmis atliekomis. Sis gaminys turi būti utilizuojamas specialia-me elektriniams ir elektroni-niams gaminiams skirtame perdirbimo centre. Pasirūpin-dami tinkamu gaminio utilizavimų, padėsite apsaugoti supančią aplinką ir sveikatą nuo galimų neigiamų pasekmių, kurios gali atsirasti dėl netin-

kamo utilizavimo. Norėdami gauti daugiau informacijos apie šio gaminio perdirbimą, kreipkitės į vietos municipalines institucijas, vietos atlieku tvarkymo tarnybas arba į parduotuvę, kurioje gaminį įsigijote.

Atitikties deklaracija

Gamintojas patvirtina, kad šis prietaisas su nuotoline funkcija atitinka direktyvą 2014/53/ES.

Visas ES atitikties deklaracijos tekstas yra pateikiamas sekan-čiu interneto adresu, atliekant paiešką pagal gaminio kodą:

https://www.franke.com/

Ši kodą galima rasti gaminio vi- duje pritvirtintoje etiketėje.

Dažnio juostos	Maksimali perduo-dama galia
2,4 GHz M	aks. 100 mW

2. NAUDOJIMAS

• Ištraukiantis gartraukis yra skirtas išimtinai naudoti buityje šalinant virtu-vės kvapus.
• Niekada nenaudokite gartraukio ki- tiems tikslams, išskyrus tuos, kuriems jis skirtas.
• Kai prietaisas dirba, po juo niekada nepalikite didelès ugnies liepsnos.
• Sureguliuokite liepsnos intensyvumą, kad ji būtų nukreipta į keptuvės apačią ir neapimtų jos šonų.

- Naudiojamos gruzdintuvės turi būti nuolat prižiūrimos: per karštas aliejus gali užsidegti.

3. VALYMAS IR PRIEŽIŪRA

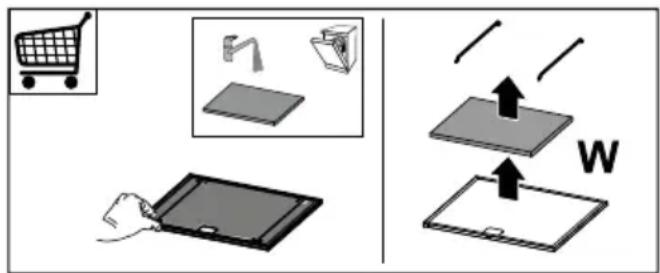

- ľ kempinę panaši filtro dalis gali būti plaunama indaplove bent kartą per 4 mėnesius arba dažniau, jei gartraukis naudojamas ypač intensyviai. Naudojimas yra garantuojamas maksimaliai iki 5 plovimų, po to jis turi būti pakeistas (W).

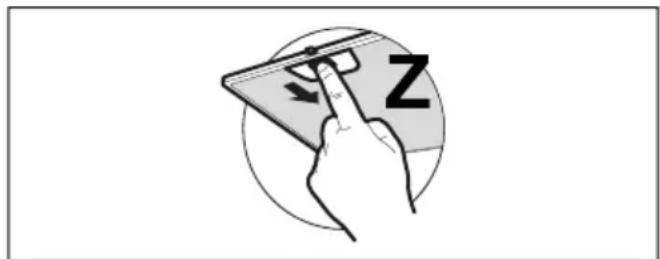

- Riebalų filtrai turi būti valomi kas 2 veikimo mėnesius arba dažniau, jei naudojama labai intensyviai ir juos galima plauti indaplovėje (Z).

- Gartraukj valykite drėgna šluoste ir skystu neutraliu plovikliu. - Gartraukio išorei ir vidui valyti nenaudokite alkoholinių arba silikoninių produktų.

Jei produktas arba viena iš jo dalių yra iš nerūdijančio plieno, valymui naudokite specialius nebraižančius produktus ir valydami vadovaukitės satino apdailos linijomis.

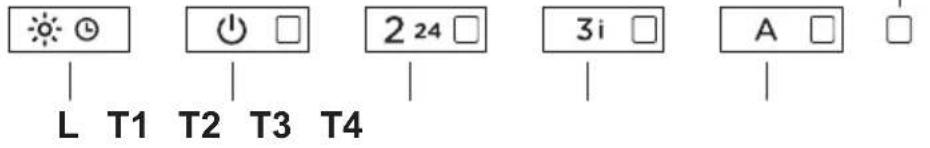

4. VALDIKLIAI

S1|
Mygtukas	Klavišopaspaudimas	Funkcija Šviesos diodas
L	Trumpas Šviesos	pakaitomis dega dideliu intensyvumu, vidutiniu intensyvumu (jei yra), išsijungia.	-
	Ilgas su veikiančia šviesa ir vari-kliu	„Delay“ (delsos) funkcijaSuaktyvina / išjungia funkcija „Delay“ (delsa) (automatinio variklio ir apšvietimo išjungimo pavėlinimas 30 minučių).Negalima suaktyvinti, kai ijungtas intensyvus ir 24 val. režimas.	Mirksi
	Ilgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos	Susieto režimo prijungimasPrieš paleisdamí procedūrą, vadovaukitės konkrečiomis sujungiamu prietaisų vadovuose pateiktomis instrukcijomis.Paleidžiama gartraukio susiejimo su suderinamais prietaisais (nuotoli-niu valdymo pultu) procedūra. Galima susieti tik vieną nuotolinį valdy-mo pultą. Veiksmus, kuriuos reikia atlikti prietaisuose, rekomenduoja-me žiūrėti jų vadovuose.Sujungimo procedūra trunka 2 minutes. Jei per šį laiką neatpažįsta-mas joks prietaisas, patikrinkite, ar prieš tai paleidote norimų susieti prietaisų procedūrą. Gali būti, kad buvo pasiekta maksimali šusiejamų prietaisų riba.	Šviesos diodai T1 ir T2 mirksi:atliekama sujungimo procedūra.Sėkmingai pabaigus procedūrą, 2 sekun-dėms isjungia šviesos diodai T1 ir T2.
T1	Trumpas ljungia /	išjungia variklj veikti pirmu greičiu. Dega nuolat
	Ilgas degant lem-putei	Suaktyvina / išjungia aktyviosios anglies filtrų pavjoaus signalą.	Visi šviesos diodai su-mirksi 2 kartus:pavojaus signalas suak-tyvintas.Visi šviesos diodai dega 1 sekundę:pavojaus signalas iš-jungtas.
	Ilgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos	Susieto režimo atjungimasPaleidžiama visų prieš tai naudojantis sujungimo funkcija susietų su-derinamų prietaisų atšaukimo procedūra.	Sėkmingai baigus pro-cedūra, šviesos diodai T1 ir T2 sumirksi 5 kar-tus.
T2	Trumpas ljungia /	išjungia variklj antru greičiu. Dega nuolat
	Ilgas su veikian-čia šviesa ir vari-kliu	Funkcija „24 val.“Suaktyvina / išjungia variklj veikti 24 val. oro keitimo režimu. Šiuo greičių galima ištraukti orą 10 minučių kiekvieną valanda, 24 valandų ciklą.Negalima suaktyvinti, jei yra aktyvus intensyvus arba „Delay“ režimas.	Mirksi
	Ilgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos	Wi-Fi ryšysSuaktyvina / išjungia Wi-Fi ryšio funkcijąPastaba: Wi-Fi funkcija automatiškai suaktyvinama tuomet, kai nau-dotojas pateikia Wi-Fi konfigūracijos procedūros užklausą.	Šviesos diodas S1 mirki-si:vyksta prisijungimas prie namų tinklo.Šviesos diodas S1 deganuolat: suaktyvintas Wi-Fi ryšys.
T3	Trumpas ljungia variklj veikti trečiu greičiu. Dega nuolat
	Ilgas su veikiančia šviesa ir vari-kliu	ljungia variklj veikti 1 intensyviu greičiu.Sis greitis išlieka 10 minutes. Pasibaigus laikui, sistema automatiškai grižta prie ankstesnio pasirinkto greičio. Jei suaktyvinta tuomet, kai variklis išjungtas, pasibaigus laikui, pereinama prie režimo ISJUNG-TA.
		Iš naujo ilgai spaudžiant mygtuką (su veikiančia šviesa ir varikliu), įsi-jungia variklis veikti 2 intensyviu greičiu.Sis greitis išlieka 6 minutes. Pasibaigus laikui, sistema automatiškai grižta prie ankstesnio pasirinkto greičio. Jei suaktyvinta tuomet, kai variklis išjungtas, pasibaigus laikui, pereinama prie režimo ISJUNG-TA.
	Ilgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos	Atliekamas filtrų prisotinimo pavjoaus signalo atstatymas.
		Praneša apie metalinių riebalų filtrų prisotinimo pavjoaus signalą ir poreiki juos išplauti. Pavojaus signalas pradeda veikti po 100 realių gartraukio veikimo valandų.
		Praneša apie kvapų filtro ir aktyviosios anglies filtro prisotinimo pavjoaus signalą. Pavojaus signalas pradeda veikti po 200 realių gartraukio veikimo valandų.
T4	Ilgas, kai visos apkrovos (vari-klis ir lempos) iš-jungtos	Wi-Fi konfigūravimasSuaktyvina / išjungia Wi-Fi konfigūravimo funkcija.Prieš paleisdami procedūra, naudokite programėle „Franke@Ho-me“, kad užsiregistruotumėte sistemoje „IOT Franke“. Po to, vado vaukitės nurodymais, kad pridėtumėte naują prietaisą arba užsiregis-truotumėte namų maršrutizatoriuje.Jei procedūra nebus užbaigta sėkmingai, po kelių minučių ją išjunkite iš naujo paspausdami klavišą ilgu spaudimu ir tik tada bandykite iš naujo. Bet kokių atveju, jei procedūra neužbaigiama sėkmingai per 15 minučių, gartraukis palieka šią procedūra.
Rekomenduojama prietaisų sujungimo seka:1 - Susietas režimas (žr. nuotolinio valdymo pulto vadovą)2 - Susieto režimo prijungimas (žr. gartraukio vadovą)3 - Nuotolinio valdymo pulto-gartraukio sujungimas (žr. nuotolinio valdymo pulto vadovą)

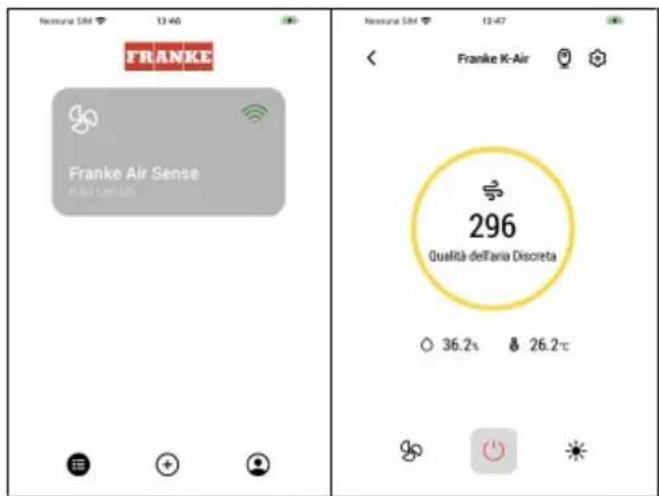

5. PROGRAMÉLÉ „FRANKE@HOME“

Programėlė „Franke@Home“ yra skirta „iOS“ ir „Android“ išmaniajam telefonui ir su ja galima naudotis visomis gartraukio funkcijomis nuotoliniu būdu.

Piktograma	Funkcija
	Pradinis puslapis
	Pridėti naują įrenginį
	Naudotojo profilio valdymas
	Prisijungta prie „Wi-Fi Franke“ tinklo
	Gartraukio išjungimas / įjungimas
	Apšvietimo įrangos valdymas
	Variklio greičio valdymas
	Intensyvi funkcija
	Funkcija „24 val.“
	„Delay“ (delsos) funkcija
	Automatinė funkcija
	Programėlės nustatymų valdymas

6. NUOTOLINIS VALDYMO PULTAS

• Šis prietaisas gali būti valdomas nuotoliniu valdymo pultu.
• DÈMESIO: visų pirma, nuotoliniame valdymo pulte suaktyvinkite susietą režimą (daugiau informacijos žiūrėkite prietaiso vadove).

DĖMESIO: kai kurios funkcijos gali būti suaktyvintos tik nuotoliniu valdymo pultu (daugiau informacijos žiūrėkite prietaiso vadove).

7. APŠVIETIMAS

• Norėdami jį pakeisti, kreipkitės į Priežiūros skyrių (dėl lempučių pirkimo taip pat kreipkitės į Priežiūros skyrių).
• 1 rizikos grupės lempos pagal IEC/EN62471 esant 20 cm nuotoliui, jos nepatenka j rizikos grupę pagal IEC/EN62471 esant 30 cm nuotoliui.

8. APŠVIETIMAS

- Norėdami jį pakeisti, kreipkitės į Priežiūros skyrių (dėl lempučių pirkimo taip pat kreipkitės į Priežiūros skyrių).
