KÄYTTÖOHJE FCMY 90 C WHG A FL FRANKE

i Lue tämä käyttöopas huo- lellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja lait- teen oikean toiminnan ta- kaamiseksi. Pidä nämä ohjeet aina laitteen lähet- tyvillä, niiden täytyy seura- ta laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

⚠ Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittota- son asennusohjeet määrää- vät, että etäisyyden on oltava yllä mainittua suurempi, oh- jeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.

• Erotuskytkimet on asennetta-va kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdol-lisimman lyhyt.
• Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Älä liitä liesituuletinta savuka-naviin, joiden kautta poistetaan palamishöyryjä (esimer-kiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden (esimerkiksi kaasu-laitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituule-tin ei palauta höyryjä huonee-seen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.

- Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

⚠️ VAROITUS: Poista suoja-kalvot ennen liesituuletti-men asentamista.

- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnityso-sia.

⚠️ VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Älä katso suoraan optisilla välineillä (kiikari, suurennusla- si....).

- Älä liekitä liesituulettimen al-la: se voi aiheuttaa tulipalon.

- Yli 8-vuotiaat lapset ja psyyk-kisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvon-taa.

- Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

- Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin

tai aistien terveys on heiken- tynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei hei- tä valvota tai ole valmennettu.

⚠ Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana

- Puhdista ja/tai vaihda suodat-timet määrätyn ajan kuluttua (tulipalovaara). Katso kappa-letta Huolto ja puhdistus.

- Tilassa täytyy olla asianmukainen tuuletus kun liesituule-tinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).

- Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

Vaatimustenmukaisuusvakuutus

Valmistaja vakuuttaa, että tämä radiotoiminnolla varustettu laite vastaa direktiiviä 2014/53/EU.

EU-vaatimustenmukaisuusvakuutuksen koko teksti on saata-villa tuotekoodihaulla seuraa-vasta verkko-osoitteesta:

https://www.franke.com/

Kyseinen koodi on tuotteen si- sällä olevassa tarrassa.

Taajuus-kaistat	Suurin lähetysteho
2,4 GHz 100 mW maks.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toi-minnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatku-vasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

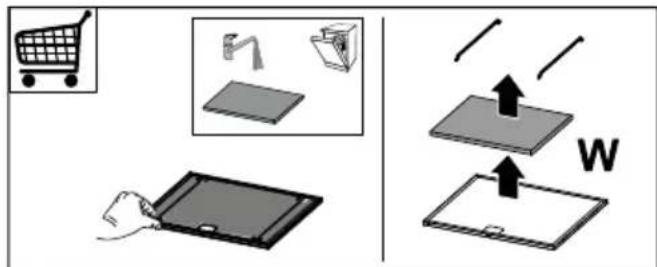

- Suodattimen sienimäinen osa voidaan pestä astianpesukoneessa vähintään 4 kuukauden välein tai useamminkin käyttötarpeen vaatiessa; suodattimen toiminta on taattu korkeintaan 5 pesukerran verran, minkä jälkeen se on vaihdettava (W).

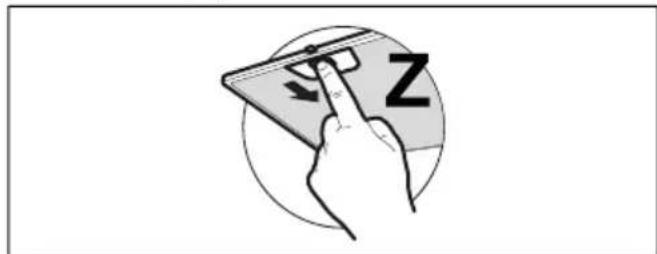

- Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesuko-neessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.
• Vältä alkoholi- tai silikonituotteiden käyttöä liesituulettimen ulkoisessa ja sisäisessä puhdistuksessa.

Jos tuote tai jokin sen osa on valmistettu ruostumattomasta teräksestä, käytä puhdistukseen erityisiä hankaamattomia tuotteita ja noudata satiinipinnan linjoja puhdistuksen aikana.

4. OHJAIMET

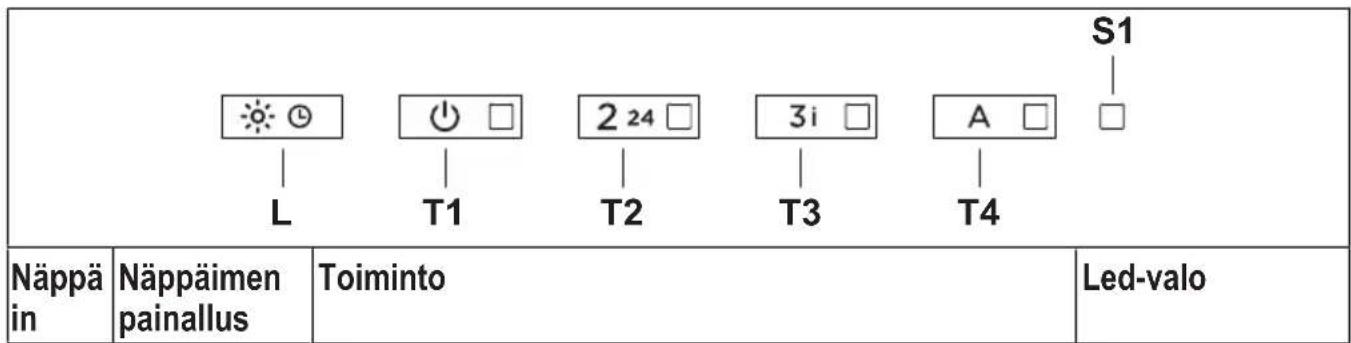

S1 L T1 2 24 □ T2 3i □ T3 A □ T4 Näppäin Näppäimen painallus Toiminto Led-valo

L	Lyhyt	Valojen voimakkuus vaihtelee seuraavien välillä: erittäin voimakas, keskivoimakas (jos on), sammunut.	-
	Pitkään ja valo palaa tai moottori on päällä	ViivetoimintoLaittaa päälle/pois viivetoiminnon (moottorin ja valaistuksen auto-maattinen sammutus, jota on viivästetty 30 minuuttia).Ei voida aktivoida tehon tai 24 tunnin ollessa päällä.	Vilkkuu
	Pitkä kaikki kuormitukset sammutettuina (moottori ja valot)	Yhdistetyn tilan liitäntäEnnen menetelmän aloittamista noudata liitettävien laitteiden oppais-sa annettuja ohjeita.Liesituulettimen yhteensopiviin laitteisiin yhdistämisen menetelmä käynnistyy (kaukosäädin). Vain yksi kaukosäädin voidaan liittää. Tu-tustu laitteiden oppaaseen näitä koskevia toimenpiteitä varten.Liitäntämenetelmä kestää 2 minuuttia. Jos tämän ajan kuluessa e tunnisteta mitään laitetta, varmista, että olet aloittanut aiemmin liitettä-vien laitteiden menetelmän. On mahdollista, että liitettävien laitteiden maksimimäärä on saavutettu.	T1- ja T2-led-valot vilk-kuvat:liitäntämenetelmä me-neillään.Kun menetelmä on on-nistunut, T1- ja T2-led-valot palavat 2 sekunnin ajan.
T1	Lyhyt Käynnistää/	sammuttaa moottorin ensimmäisellä nopeudella. Palaa yhtäjaksoisesti
	Pitkään ja valo palaa	Kytkee päälle/pois aktiivihiilisuodatinten hälytyksen.	Kaikki led-valot vilkuvat 2 kertaa:hälytys päällä.Kaikki led-valot vilkuvat 1 kerran:hälytys pois päältä.
	Pitkä kaikki kuormitukset sammutettuina (moottori ja valot)	Yhdistetyn tilan liitännän poistoAiemmin liitäntätoiminnolla yhdistettyjen yhteensopivien laitteiden pe-ruutusmenetelmä käynnistyy.	Kun menetelmä on on-nistunut, T1- ja T2-led-valot vilkuvat 5 kertaa.
T2	Lyhyt Käynnistää/	sammuttaa moottorin toisella nopeudella. Palaa yhtäjaksoisesti
	Pitkään ja valo palaa tai moottori on päällä	24 tunnin toimintoKytkee päälle/pois moottorin 24 tunnin ilmanvaihtotilassa. Tämä on nopeus, joka mahdollistaa 10 minuutin imun joka tunti 24 tunnin jak-sossa.Sitä ei voida ottaa käyttöön, jos teho- tai viivetila on päällä.	Vilkkuu
	Pitkä kaikki kuormitukset sammutettuina (moottori ja valot)	Wi-Fi-yhteysKytkee päälle/pois Wi-Fi-yhteyden toiminnon.Huomio: Wi-Fi-toiminto aktivoidaan automaattisesti, kun käyttäjä pyy-tää Wi-Fin määritysmenetelmää.	Led-valo S1 vilkkuu:yhdistäminen kodin verkkoon meneillään.Led S1 palaa yhtäjak-soisesti: Wi-Fi-yhteys aktivoitu.
T3	Lyhyt Käynnistää	moottorin kolmannella nopeudella. Palaa yhtäjaksoisesti
	Pitkään ja valo palaa tai moottori on päällä	Käynnistää moottorin tehonopeudella 1.Tämä nopeus on ajastettu 10 minuuttiin. Kun aika on kulunut, järjes-telmä palaa automaattisesti aiemmin valittuun nopeuteen. Jos se akti-voidaan moottorin ollessa sammuneena, ajan päättyessä siirrytään jälleen OFF-tilaan.	Vilkkuu
		Kun näppäintä painetaan uudelleen pitkään (valo tai moottori päällä),moottori syttyytehonopeudella 2.Tämä nopeus on ajastettu 6 minuuttiin. Kun aika on kulunut, järjestel-mä palaa automaattisesti aiemmin valittuun nopeuteen. Jos se akti-voidaan moottorin ollessa sammuneena, ajan päättyessä siirrytään jälleen OFF-tilaan.
	Pitkä kaikki kuormitukset sammutettuina (moottori ja valot)	Suoritetaan suodattimien kyllästymisen hälytyksen nollaus.	Kaikki led-valot vilkuvat 3 kertaa.
		Kertoo metallisten rasvasuodatinten kyllästyshälytyksestä ja niiden pesemisen tarpeesta. Hälytys kytkeytyy päälle liesituulettimen 100 todellisen työtunnin jälkeen.	T2- ja T3-led-valot pala-vat yhtäjaksoisesti liesi-tuulettimen ollessa sam-muksissa.
		Kertoo aktiivihiilihajusuodattimen kyllästymisen hälytyksestä.Hälytys kytkeytyy päälle liesituulettimen 200 todellisen työtunnin jäl-keen.	T2- ja T3-led-valot vilk-kuvat liesituulettimen ol-lessa sammunut.
T4	Pitkä kaikki kuormitukset sammutettuina (moottori ja valot)	Wi-Fi-määritysKytke päälle/pois Wi-Fi-määrityksen menetelmän.Ennen menetelmän aloittamista käytä Franke@Home -sovellusta rekisteröityäksesi IOT Franke -järjestelmään. Noudata ohjeita uuden laitteen lisäämiseksi ja kodin reitittimen rekisteröimiseksi.Jos menetelmä ei onnistu muutaman minuutin kuluessa, kytke se pois päältä pitämällä näppäintä jälleen painettuna pitkään ennen kuin yrität uudelleen. Liesituuletin poistuu joka tapauksessa toimenpiteestä, jos tätä ei suoriteta loppuun onnistuneesti 15 minuutin kuluessa.	T3- ja T4-led-valot vilk-kuvat: konfigurointime-netelmä meneillään.Kun menetelmä on on-nistunut, T3- ja T4-led-valot palavat 2 sekunnin ajan.
Laitteiden liittämisen suositeltu järjestys:1 - Liitetty tila (katso kaukosäätimen opas)2 - Yhdistetyn tilan liitäntä (katso liesituulettimen opas)3 - Kaukosäätimen ja liesituulettimen liitäntä (katso kaukosäätimen opas)

5. FRANKE@HOME -SOVELLUS

Franke@Home on saatavilla iOS- ja Android-käyttöjärjestelmille, ja sen väli-tyksellä päästään kaikkiin liesituulettimen toimintoihin etäyhteydellä.

Nesura Sltf 13-46		Nesura Sltf 13-47
FRANKE Franke Air Sense R. A. LRC 250		< Franke K-Air 296 Qualità dell'aria Discreta ○ 36.2s & 26.2c
Kuvake	Toiminto
	Etusivu
	Lisää uusi laite
	Käyttäjän profiilin hallinta
	Yhdistetty Wi-Fi Franke -verkkoon
	Liesituulettimen sammutus/käynnistys
	Valaistusjärjestelmän hallinta
	Moottorin nopeuden hallinta
	Tehotoiminto

	24 tunnin toiminto
	Viivetoiminto
	Automaattinen toiminto
	Sovellusten asetusten hallinta

6. KAUKOSÄÄDIN

• Tätä laitetta voidaan ohjata kaukosäätimellä.
• HUOMIO: kaukosäätimen ensimmäisenä toimenpiteenä aktivoi yhdistetty tila (tutustu laitteen oppaaseen lisätietoja varten).

HUOMIO: jotkin toiminnot voidaan akti- voida vain kaukosäätimestä (lue lisää laitteen oppaasta).

7. VALAISTUS

• Vaihtoa varten ota yhteys huoltopalveluun ("Ostamista varten ota yhteys valtuutettuun huoltopalveluun").
• Lamput, jotka kuuluvat standardin IEC/EN 62471 mukaan riskiryhmään 1 etäisyydellä 20 cm ja standardin IEC/EN 62471 mukaan riskittömään ryhmään etäisyydellä 30 cm.

8. VALAISTUS

- Vaihtoa varten ota yhteys huoltopalveluun ("Ostamista varten ota yhteys valtuutettuun huoltopalveluun").
