KHP 4 - Aukšto slėgio plovykla Kärcher - Nemokama naudojimo instrukcija

Produkto tipas	Aukšto slėgio valiklis
Prekės ženklas	Kärcher
Modelis	KHP 4
Matmenys (I × P × A)	333 × 405 × 870 mm
Svoris parengties būsenoje	9,1 kg
Nominali įtampa	220-240 V ~ 50-60 Hz
Prijungimo galia	1,7 kW
Darbinis slėgis	10 MPa
Maksimalus leistinas slėgis	13 MPa
Nominalus vandens srautas	5,5 l/min
Maksimalus vandens srautas	7,0 l/min
Ploviklio srautas	0,3 l/min
Maks. tiekiamo vandens temperatūra	40 °C
Maks. tiekimo slėgis	1,2 MPa
Apsaugos klasė	II
Apsaugos laipsnis	IP X5
Garso slėgio lygis (LpA)	73 dB(A)
Garso galios lygis (LWA)	89 dB(A)
Rankos ir plaštakos vibracija	<2,5 m/s²
Aukšto slėgio žarnos ilgis	Apie 8 m (ant ritės)
Pridedami purkštuvai	Rotabuse + Vario Power (reguliuojamas)
Ploviklio bakelis	Taip, integruotas
Saugos įtaisai	Pagrindinis jungiklis, rankenos užraktas, iškrovinis vožtuvas su slėgio jungikliu
Garantija	Pagal šalyje galiojančias sąlygas (žr. instrukciją)

Dažnai užduodami klausimai - KHP 4 Kärcher

Kaip pradėti naudoti Kärcher KHP 4?

Pastatykite prietaisą ant lygaus paviršiaus, prijunkite vandens tiekimo žarną prie jungties ir atsukite čiaupą. Įjunkite kištuką į elektros lizdą, nustatykite jungiklį į I/ON padėtį, atrakinkite pistoleto rankeną ir patraukite svirtelę. Prietaisas pradeda veikti.

Kaip naudoti ploviklį su KHP 4?

Pripildykite ploviklio bakelį (laikykitės dozavimo). Naudokite Vario Power purkštuvą ir pasukite jį į Mix padėtį. Purkškite ant sauso paviršiaus, palikite veikti, tada nuplaukite aukšto slėgio srove.

Ką daryti, jei prietaisas nekelia slėgio?

Patikrinkite purkštuvo nustatymus, vandens srautą (čiaupas atidarytas), išvalykite vandens įleidimo filtrą ir išvalykite prietaisą paleisdami jį be purkštuvo 1–2 minutes.

Kaip laikyti prietaisą po naudojimo?

Išjunkite jungiklį, atjunkite nuo elektros tinklo, uždarykite čiaupą. Paspauskite gaiduką, kad išleistumėte slėgį, užrakinkite rankeną, atjunkite žarną ir suvyniokite ant ritės. Ištuštinkite ploviklio bakelį ir laikykite nuo šalčio apsaugotoje vietoje.

Ar KHP 4 galima naudoti su karštu vandeniu?

Taip, maksimali tiekiamo vandens temperatūra yra 40 °C. Neviršykite šios temperatūros.

Kaip apsaugoti prietaisą nuo šalčio?

Visiškai ištuštinkite prietaisą ir priedus. Tam atjunkite vandens tiekimą, nuimkite purkštuvą, įjunkite prietaisą ir spauskite gaiduką, kol nebeliks vandens. Laikykite nuo šalčio apsaugotoje patalpoje.

Kur rasti priedus ir atsargines dalis?

Naudokite tik originalius Kärcher priedus. Nuorodas rasite www.kaercher.com arba specializuotame techninės priežiūros centre.

Kokia vandens filtro valymo tvarka?

Atjunkite prietaisą. Nuimkite vandens tiekimo jungtį, plokščiomis replėmis išimkite filtrą, išvalykite jį po tekančiu vandeniu, tada vėl įdėkite.

Ką daryti, jei slėgis labai svyruoja?

Išvalykite aukšto slėgio antgalį adata, kad pašalintumėte nešvarumus, tada nuplaukite. Taip pat patikrinkite vandens srautą. Jei problema išlieka, kreipkitės į techninės priežiūros centrą.

Ar KHP 4 turi garantiją?

Taip, garantija apima medžiagų ir gamybos defektus pagal jūsų šalyje galiojančias sąlygas. Išsaugokite pirkimo dokumentą ir kreipkitės į savo pardavėją arba Kärcher techninės priežiūros centrą.

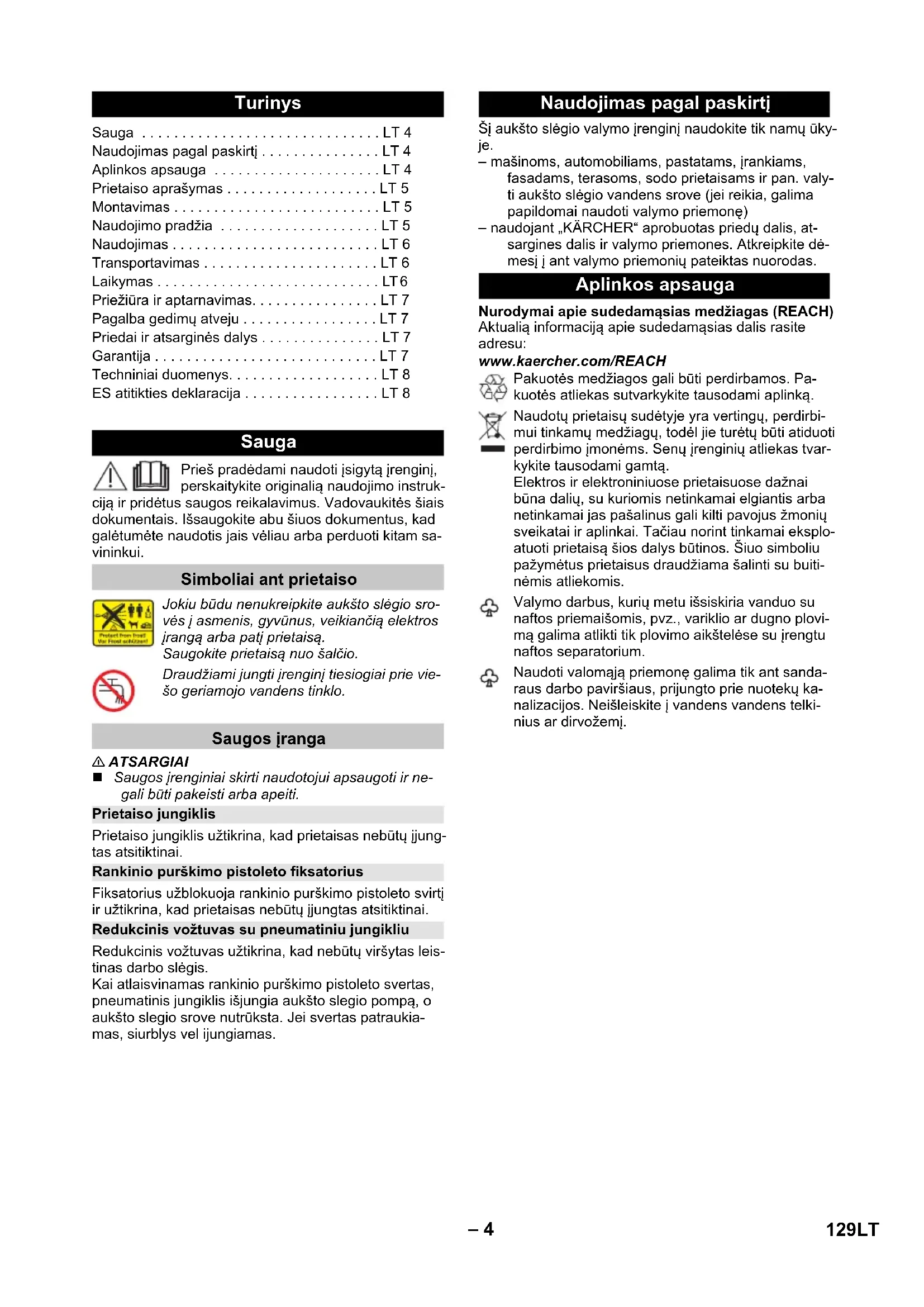

NAUDOJIMO INSTRUKCIJA KHP 4 Kärcher

Naudojimas pagal paskirtį . . . . . . . . . . . . . . LT 4

Aplinkos apsauga ..... LT 4

Prietaiso aprašymas .... LT 5

Montavimas....LT 5

Naudojimo pradžia ..... LT 5

Naudojimas .... LT 6

Transportavimas .... LT 6

Laikymas .... LT6

Priežiūra ir aptarnavimas....LT 7

Pagalba gedimų atveju ..... LT 7

Priedai ir atsarginės dalys ..... LT 7

Garantija LT 7

Techniniai duomenys....LT 8

ES atitikties deklaracija .... LT 8

Sauga

Prieš pradėdami naudoti įsigytą įrenginį, perskaitykite originalią naudojimo instruk-

ciją ir pridėtus saugos reikalavimus. Vadovaukitės šiais dokumentais. Išsaugokite abu šiuos dokumentus, kad galėtumėte naudotis jais vėliau arba perduoti kitam savininkui.

Simboliai ant prietaiso

Jokiu būdu nenukreipkite aukšto slėgio sro- vės į asmenis, gyvūnus, veikiančią elektros jranga arba patį prietaisą.

Saugokite prietaisą nuo šalčio.

Draudžiami jungti jrenginį tiesiogiai prie viešo geriamojo vandens tinklo.

Saugos iranga

ATSARGIAI

■ Saugos jrenginiai skirti naudotojui apsaugoti ir negali būti pakeisti arba apeiti.

Prietaiso jungiklis

Prietaiso jungiklis užtikrina, kad prietaisas nebūtu jjung-tas atsitiktinai.

Rankinio purškimo pistoleto fiksatorius

Fiksatorius užblokuoja rankinio purškimo pistoleto svirtj ir užtikrina, kad prietaisas nebūtų jungtas atsitiktinai.

Redukcinis vožtuvas su pneumatiniu jungikliu

Redukcinis vožtuvas užtikrina, kad nebūtų viršytas leistinas darbo slėgis.

Kai atlaisvinamas rankinio purškimo pistoleto svertas, pneumatinis jungiklis išjungia aukšto slegio pompą, o aukšto slegio srove nutrūksta. Jei svertas patraukiamas, siurblys vel ijungiamas.

Naudojimas pagal paskirti

Ši aukšto slėgio valymo įrenginį naudokite tik namų ūkyje.

– mašinoms, automobiliams, pastatams, jrankiams, fasadams, terasoms, sodo prietaisams ir pan. valyti aukšto slėgio vandens srove (jei reikia, galima papildomai naudoti valymo priemonę)

– naudojant „KÄRCHER“ aprobuotas priedų dalis, at-sargines dalis ir valymo priemones. Atkreipkite dė-mesį į ant valymo priemonių pateiktas nuorodas.

Aplinkos apsauga

Nurodymai apie sudedamąsias medżiagas (REACH) Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Naudotų prietaisų sudėtyje yra vertingų, perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Senu įrenginių atliekas tvarkykite tausodami gamtą.

Elektros ir elektroniniuose prietaisuose dažnai būna dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietaisą šios dalys būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buiti-nėmis atliekomis.

Valymo darbus, kurių metu išsiskiria vanduo su naftos priemaišomis, pvz., variklio ar dugno plovi-mą galima atlikti tik plovimo aikštelėse su jrengtu naftos separatorium.

Naudoti valomają priemonę galima tik ant sandaraus darbo paviršiaus, prijungto prie nuotekų kanalizacijos. Neišleiskite į vandens vandens telkinius ar dirvožemį.

Prietaiso aprašymas

Irenginio tiekiamo komplekto sudėtis (priklauso nuo modelio) parodyta ant pakuotės. Šioje naudojimo instrukcijoje aprašyti visi galimi variantai.

Paveikslus rasite 2 psl.

1 Movos dalis vandens prijungimo antgaliui

2 Vandens čiaupas su jmontuotu filtru

4 Aukšto slėgio žarna

5 Aukšto slėgio žarnos rite

6 Rankinio purškimo pistoleto laikiklis

7 Transportavimo rankena

8 Žarnos rités rankena

9 Tinklas priedų dėklui

11 Valomuju priemonių bakas

12 Transportavimo ratukas

13 Rankinis purkštuvas

14 Rankinio purškimo pistoleto fiksatorius

15 Aukšto slėgio žarnos atskyrimo nuo rankinio purškimo pistoleto mygtukas

16 Purškimo antgalis su purvo skutikliu Sukietėjusio purvo plotams

17 Purškimo antgalis ir slėgio reguliatoriumi (Vario Power)

Paprasčiausiems valymo darbams

Darbinj slėgį palaipsniui galima didinti nuo „MAŽA-SIS“ iki „DIDYSIS“. Norėdami keisti darbinį slėgį, atleiskite rankinio purškimo pistoleto svirtį ir pasukite purškimo antgalį į norimą padėtį.

Tinka naudoti su valomosiomis priemonémis.

Papildomai būtina

Audiniu sutvirtinta vandens žarna su įprasta sankaba.

– Skersmuo bent 1/2 colio (13 mm)

– Ilgis bent 7,5 m.

Montavimas

Prieš pradėdami naudoti prietaisą, sumontuokite kartu patiektas atskiras dalis.

Paveikslus rasite 3 psl.

Paveikslas A

→ lspauskite ratukus i laikiklj.

→ Užtvirtinkite ratukus pridėtais kaiščiais. Atkreipkite dėmesį į kamščio kryptį!

Paveikslas B

→ Užděkite ir priveržkite transportavimo rankeną.

Paveikslas C

→ Trumposios aukšto slėgio žarnos jungties nipelį jspauskite j žalvarinį laikiklj ir užfiksuokite sąvarža.

Pastaba: sitikinkite, ar tinkama kryptimi nustatytas jungiamasis elementas.

Traukdami aukšto slėgio žarną, patikrinkite, ar jungtis pakankamai tvirta.

Paveikslas D

→ Uždėkite rankinio purškimo pistoleto laikiklj.

Paveikslas E

→ Pridėtą movos detalę priveržkite prie prietaiso vandens movos.

Paveikslas F

→ Aukšto slėgio žarną įkiškite į rankinio purškimo pistoletą taip, kad pasigirstų spragtelėjimas.

Pastaba: sitikinkite, ar tinkama kryptimi nustatytas jungiamasis elementas.

→ Traukdami aukšto slėgio žarną, patikrinkite, ar jungtis pakankamai tvirta.

Naudojimo pradžia

→ Pastatykite jrenginj ant lygaus paviršiaus.

→ lkiškite prietaiso kištuką i rozetę.

Vandens tiekimas

Jungties dydžius rasite ant prietaiso skydelio/techninėje specifikacijoje.

Laikykitės vandens tiekimo nurodymų.

DÈMESIO

Vandenyje esantys nešvarumai gali pažeisti aukšto slėgio siurblį ir priedus. Apsauga rekomenduojame naudoti „KÄRCHER“ vandens filtrą (specialus priedas, užsakymo Nr. 4.730-059).

Paveikslas G

→ Užmaukite vandens tiekimo žarną ant vandens čiaupo jungties.

→ Vandens žarną prijunkite prie vandentiekio sistemos.

→ Iki galo atsukite vandentiekio čiaupą.

Naudojimas

DÈMESIO

Jei prietaisas veikia sausa eiga ilgiau nei 2 minutes, jis gali būti pažeistas. Jei per 2 minutes prietaisas neturi reikiamo slėgio, išjunkite ji ir imkitės skyriuje „Pagalba šalinant sutrikimus“ nurodytų veiksmų.

Naudojimas esant aukštam slėgiui

ATSARGIAI

Valydami lakuotus paviršius, laikykitės bent 30 cm atstumo nuo srovės, kad nepažeistumėte jų.

DÉMESIO

Automobilių padangu, lakuotų arba jautrių paviršių, pavyzdžiui, medienos, nevalykite nešvarumų skutikliu, nes galite pažeisti.

→ Iki galo nuvyniokite aukšto slėgio žarną nuo rītės. Tuo metu laikykite už transportavimo rankenos.

Paveikslas H

→ Purškimo antgalj jkiškite j rankinio purškimo pistoletą ir užfiksuokite pasukdami 90° kampu.
→ |junkite prietaisą „I/|J.“.
→ Atblokuokite rankinio purkštuvo svirtj.
→ Patraukite svirtj – prietaisas jsijungia.

Pastaba: Atleidus svirti, prietaisas vėl išsijungia. Aukš-tas slėgis išlieka sistemoje.

Darbas su valymo priemonémis

Pastaba: valymo priemonę jmaišyti galima tik esant žemam slėgiui.

⚠ PAVOJUS

Naudodami valomąsias priemones, laikykitės valomųjų priemonių gamintojo saugos duomenų lapuose pateiktų nurodymų, o ypač reikalavimų dėl asmeninių saugos priemonių.

Paveikslas I

→ Pripildykite valomųjų priemonių baką valomosios priemonės tirpalo (laikykitės ant valomosios priemonės pakuotės pateiktų dozavimo nuorodu).
→ Uždarykite valomų priemonių bako dangtį.
→ Purškimo antgalio ir slėgio reguliatoriaus (Vario Power) naudojimas.
→ Pasukite purškimo antgalj i padėtį „Mix“. Pastaba: Taip naudojant įrenginį i vandens srove įmaišoma valomųjų priemonių tirpalo.

Rekomenduojame tokj plovimo metodą

→ Šiek tiek ploviklio užpurkškite ant sauso paviršiaus ir leiskite jsigerti (bet ne išdžiūti).
→ Ištirpusius nešvarumus nuplaukite aukšto slėgio srove.

Darbo nutraukimas

→ Atlaisvinkite rankinio purkštuvo svertą.
→ Užfiksuokite rankinio purškimo pistoleto svirtj.
→ Rankinio purškimo pistoletą įstatykite į laikiklj.
→ Jei pertraukos ilgesnės (daugiau nei 5 minutės), jungikliu papildomai išjunkite prietaisą„0/IŠJ.“.

ATSARGIAI

Aukšto slėgio žarną nuo rankinio purškimo pistoleto ar prietaiso atjunkite, tik kai sistema nėra veikiama slėgio.

→ Baigę dirbti su valomosiomis priemonėmis: palikite jrenginį jjungtą maždaug 1 valandai, kad jis išsiska-lautų.
→ Atlaisvinkite rankinio purkštuvo svertą.
→ Išjunkite prietaisą „0/IŠJ.“
→ Ištraukite prietaiso kištuką iš kištukinio lizdo.
→ Užsukite vandentiekio čiaupą.
→ Paspauskite rankinio purškimo pistoleto svertą, kad pašalintumėte sistemoje dar esantį slėgį.
→ Užfiksuokite rankinio purškimo pistoleto svirti.
→ Atjunkite prietaisą nuo vandens tiekimo sistemos.

Transportavimas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus!

Transportuojant jrenginj, reikia atsižvelgti i jo svorj.

Transportavimas rankomis

→ Prietaisą traukite už transportavimo rankenos.

Transportavimas transporto priemonėmis

→ Ištuštinkite valiklio bakelj.
→ Prietaisą užfiksuokite, kad nenuslystų ir neapvirstų.

Laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus!

Pastatydami mašiną laikyti, atsižvelkite i jos masę.

Prietaiso laikymas

Prieš ilgesnį sandėliavimą, pvz., žiemą, papildomai laikykitės skyriaus „Priežiūra“ nurodymų.

→ Pastatykite prietaisą ant lygaus pavirśiaus.
→ Paspauskite rankinio purškimo pistoleto atjungimo mygtuką ir aukšto slėgio žarną atjunkite nuo rankinio purškimo pistoleto.
→ Rankenėlę pasukite prieš laikrodžio rodyklę ir aukšto slėgio žarną iki galo užvyniokite ant žarnos būgno.
→ Rankinio purškimo pistoletą įstatykite į laikiklj.
→ Maitinimo laidą ir kitus priedus sudėkite i prietaisą.

Apsauga nuo šalčio

DÈMESIO

Nevisiškai ištuštintus prietaisus ir priedus gali sugadinti šaltis. Prietaisą ir priedus visiškai ištuštinkite ir apsaugokite nuo užšalimo.

Kad apsisaugotumėte nuo pažeidimų:

→ Atjunkite prietaisą nuo vandens tiekimo sistemos.
→ Purškimo antgalj nuimkite nuo rankinio purškimo pistoleto.
→ Ijunkite prietaisą jungiklj nustatę ties „I/ON“, o rankinio purškimo pistoleto svertą spauskite tol, kol vanduo nestos tekėti (maždaug 1 min.).
→ Išjunkite prietaisą.
→ laikykite juos nuo šalčio apsaugotoje patalpoje.

Priežiūra ir aptarnavimas

⚠ PAVOJUS

Elektros srovés smūgio pavojus.

■ Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo.

Vandens tiekimo čiaupo filtro valymas

Reguliariai valykite vandens tiekimo čiaupo filtrą.

→ Atjunkite sankabą nuo vandens jungties.

Paveikslas J

DÉMESIO

Nepažeiskite filtro.

→ Ištraukite filtrą plokščiomis replémis.
→ Išplaukite filtrą po tenkančiu vandeniu.
→ Idėkite filtrą atgal i vandens jungti.

Valomuju priemonių filtro valymas

Jei prietaiso ilgą laiką nenaudosite, pvz., žiemą:

→ Nuimkite filtrą nuo valomųjų priemonių siurbimo žarnos ir išplaukite po tekančiu vandeniu.

Pagalba gedimų atveju

Naudodamiesi toliau pateiktu aprašu mažesnius gedimus pašalinsite patys.

Abejotinais atvejais kreipkitės i klientų aptarnavimo tarnyba.

⚠ PAVOJUS

Elektros srovés smūgio pavojus.

→ Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo.

Prietaisas neveikia

→ Patraukite purškimo pistoleto svirtį – prietaisas įsi-jungia.
→ Patikrinkite, ar prietaiso duomenų lentelėje nurodyta įtampa atitinka elektros šaltinio įtampa.
→ Patikrinkite, ar nepažeistas maitinimo laidas.

Nesusidaro slègis

→ Patikrinkite purškimo antgalio nuostatas.
→ Patikrinkite, ar vandens sistema tiekia pakankamą kiekj vandens.
→ Plokščiareplémis ištraukite sietą, esantį vandens tiekimo movoje, ir išplaukite tekančiu vandeniu.
→ Prieš naudojimą iš prietaiso išleiskite orą. Ijunkite prietaisą be prijungto purškimo antgalio ir palikite veikti tol, kol iš pistoleto pasirodys vanduo be purslu. Išjunkite prietaisą ir vėl prijunkite purški-mo antgalį.

Stiprūs slėgio svyravimai

→ Aukšto slėgio purkštuko valymas: Adata pašalinki- te nešvarumus iš purkštuko ertmių ir palenkę į prie- kj išskalaukite.
→ Patikrinkite tiekiamo vandens kiekj.

Prietaisas nesandarus

→ Nedidelj prietaiso nesandarumą lemia techninės priežastys. Tačiau jei nesandarumas yra per didelis, kreipkitės i klientų aptarnavimo tarnybą.

Nesiurbiamos valomosios priemonės

→ Purškimo antgalio ir slėgio reguliatoriaus (Vario Power) naudojimas.
Pasukite purškimo antgalj i padėtį „Mix“.
→ Išvalykite valomuju priemoniu žarnos filtrą.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir atsargines dalis, taip užtikrinsite, kad prietaisas būtų eksploatuojamas patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Adresus rasite:

Jungimas i elektros tinklą
Itampa 220-240	V1~50-60 Hz
Prijungiamų įtaisų galia 1,7 kW
Saugiklio rūšis IP X5
Apsaugos klasė II	回
Elektros tinklo saugiklis (inercinis) 10 A
Vandens prijungimo antgalis
Maks. atitekančio vandens slėgis 1,2 MPa
Maks. atitekančio vandens temperatūra	40 °C
Maž. atitekančio vandens kiekis 8 l/min
Galia
Darbinis slėgis 10 MPa
Maks. leistinas slėgis 13 MPa
Vandens debitas 5,5 l/min
Didžiausias debitas 7,0 l/min
Valymo priemonės debitas 0,3 l/min
Rankinio purškimo pistoleto sukuriama atatranka	13 N
Matmenys ir masė
Ilgis 333 mm
Plotis 405 mm
Aukštis 870 mm
Masė su priedais	9,1 kg
Nustatytos vertės pagal EN 60335-2-79
Delno / rankos vibracijos poveikis	<2,5 m/s2
Nesaugumas K	0,7 m/s2
Garso slėgio lygis L_pA	73 dB(A)
Neapibrėžtis K_pA	3 dB(A)
Garantuotas triukšmo lygis L_WA + neapibrėžtis K_WA	89 dB(A)

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Aukšto slėgio valymo mašina

Tipas: KHP 4

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas: S. Reiser

Alfred Kärcher SE & Co. KG
