NAUDOJIMO INSTRUKCIJA M 80 3 S Kärcher

Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų nau-dotis vėliau arba perduoti naujam savininkui.

Turinys

Aplinkos apsauga ..... LT 1

Saugos reikalavimai ..... LT 1

Naudojimo pradžia. . . . . . . . LT 1

Valdymas....LT 2

Nuostatos ..... LT 2

Naudojimo nutraukimas.....LT 2

Priežiūra ir aptarnavimas....LT 2

Garantija .... LT 3

Priedai ir atsarginės dalys . . . . LT 3

Transportavimas ..... LT 3

Laikymas .... LT 3

ES atitikties deklaracija ..... LT 4

Techniniai duomenys. . . . . . . LT 4

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakučių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbti.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinka-mą antrinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Kad nekiltų pavojus žmonėms, gyvūnams ir daiktams, prieš įrenginį naudodami būtinai perskaitykite ir įsidėmėkite šiuos dokumentus:

• naudojimo instrukcija,
  – visus saugos reikalavimus,
  – atitinkamus nacionalinius teisės aktus, Savitarnos atveju eksploatuotojas turi užtikrinti, kad būtų pakabintos gerai matomos lentelės, informuojančios įrenginio naudotojus apie
  – informaciją apie galimus pavojus,
  – saugos įtaisų informacija,
• jrenginio priežiūros nurodymus.

Naudojimas

Vaikai nuo 8 metų bei fizinę, sensorinę ir dvasinę negalią turintys bei pakankamai patirties ir žinių neturintys asmenys gali naudoti įrenginį tik prižiūrimi arba apmokyti, kaip saugiai jį naudoti ir suvokdami su tuo susijusius pavojus. Šiuo įrenginiu draudžiama žaisti vaikams. Vaikai be priežiūros ne-

gali valyti jrenginio ir atlikti jo techninės priežiūros.

Pasirūpinkite, kad prietaiso aplinka būtų visada švari ir užtikrinkite, kad pagrindas nebūtų purvinas ir (arba) išteptas aliejumi ar riebalais.

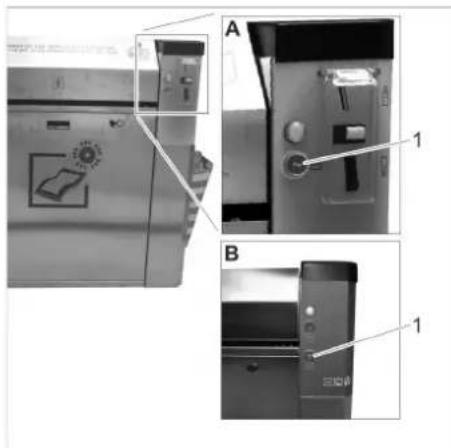

Veiksmai įvykus avarijai

A Itaisas su monetų įmetimo anga

B Itaisas su jungimo mygtuku

1 Mygtukas „STOP“

→ Avariniu atveju paspauskite mygtuka „STOP“ (stabdyti).

Rizikos lygiai

⚠PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️ISPĖJIMAS

Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÉMESIO

Nuoroda del galimo pavjoaus, galinčio sukelti materialinius nuostolius.

Simboliai ant prietaiso

⚠PAVOJUS

Pavojinga elektros jtampa!

Naudojimas pagal paskirti

Šis prietaisas skirtas transporto priemonių kilimėliams valyti. Juo galima valyti gumi- nius arba medžiaginius kilimėlius. Purvas besisukančiu cilindriniu šepečiu pašalinamas nuo kilimėlio ir surenkamas į purvo tal-pyklą.

Draudžiama naudoti potencialiai sprogioje aplinkoje.

Kai prietaisas veikia, visos durelės turi būti uždarytos ir visi dangčiai turi būti uždengti. Šis prietaisas skirtas pramoniniam naudojimui.

Naudojimo pradžia

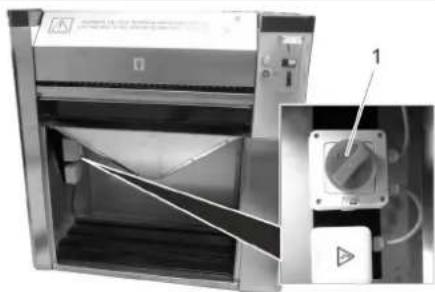

Irenginio jjungimas

→ Vietos maitinimo jungimas.

→ Atidarykite skląsčius.
→ Nuimkite gaubta.

→ Pagrindini jungiklj pasukite i padėtį „1“.
→ Pritvirtinkite uždanga.

Dėklo (pasirenkamas) pavertimas aukštyn

1. 2. 3. 2. 1.

1 Padéklas
2 Varžtas

→ Déklą patraukite j viršų, paverskite ir paspauskite žemyn, kad užsifiksuotų.
→ Priveržkite visus keturis varžtus, kad déklo nebūtų galima nulenkti žemyn.

Valdymas

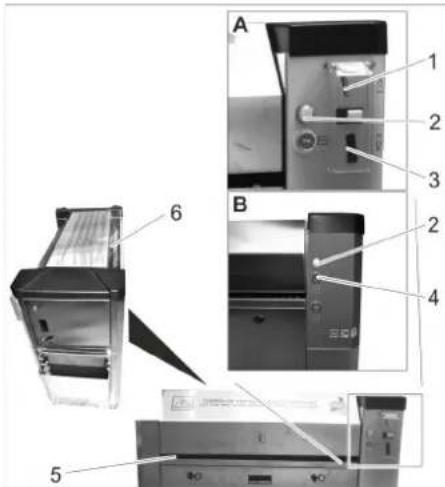

Valdymo elementai

A Itaisas su monetų jmetimo anga
B Itaisas su jjungimo mygtuku
1 Anga monetoms
2 Kontrolès lemputè
3 Monetų gražinimo vieta
4 ljungimo mygtukas
5 Anga kilimėliui įdėti
6 Kilimėlio išdavimo anga

Kilimėlio valymas

Itaisas su monetų įmetimo anga:

¡ monetų lizdą įmeskite moneta. Prietaisas pradeda veikti.

Itaisas su jjungimo mygtuku:

Nuspauskite jjungimo mygtuka. Prietaisas pradeda veikti.
Kilimėlj apverskite taip, kad valoma pusė būtų apačioje.

→ Kilimėlj įstumkite į kilimėlio įdėjimo angą, kad tvirtai laikytųsi.
→ Prietaisui leiskite kilimėlj įtraukti kelis kartus, kol kilimėlis bus visiškai švarus.
→ Kilimėlj išimkite iš prietaiso.

Pastaba:

Kilimėlj atleidus, jis iš prietaiso išstumiamas kilimėlio išdavimo angoje.

Nuostatos

Veikimo laiko nustatymas

Pastaba:

Reguliuojamas veikimo laikas taikomas jmetus vieną iš šių monetų:

• 50 euro centru
  – 50 Didžiosios Britanijos pensų
• 1 Šveicarijos franką
• 1 Lenkijos zlotą
• 5 Norvegijos kronas

→ Nuimkite dangtį (žr. „Techninė ir įprasti- nė priežiūra / Techninės priežiūros dar- bai / Dangčio nuėmimas“).

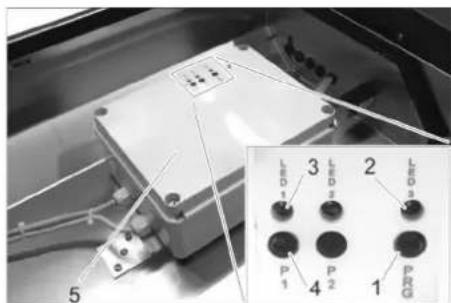

→ Mygtuką „PRG“ paspauskite ir laikykite tol, kol užsidegs LED 3 šviesos diodas. Nustatymo režimas suaktyvintas.

Pastaba:

Jei 10 sekundžių nebus paspaustas joks mygtukas, nustatymo režimas bus išjungtas.

Veikimo laiko nustatymo pradinė vertė – 0 sekundžių.

Ilgiausias veikimo laikas – 10 minučių. Pa- siekus šį nustatymą, ima dažnai mirksėti LED 1 šviesos diodas.

→ Spustelėkite mygtuką „P1“.
Dažnai mirksi LED 1 šviesos diodas ir 5 sekundémis prailginamas veikimo laikas.
→ Paspauskite ir palaikykite paspaustą mygtuką „P1“.
LED 1 šviesos diodas mirksės retai ir veikimo laikas bus prailgintas 30 sekundžių.
→ Pageidaujamą veikimo laiką nustatykite pakartotinai spausdami „P1“ mygtuką.
→ Norėdami patvirtinti nustatytą veikimo laiką, paspauskite mygtuką „PRG“, kol ims dažnai mirksėti šviesos diodas LED 3.

Veikimo laikas išsaugotas.

Naudojimo nutraukimas

→ Pagrindinj jungiklj pasukite i padėtį „0“.

Priežiūra ir aptarnavimas

⚠PAVOJUS

Traumu pavojus dėl netikėtai įsijungusio įrenginio ir elektros šoko.

→ Prieš pradėdami techninės ir įprastinės priežiūros darbus, pagrindini jungikli pasukite i padėti „0“ ir apsaugokite nuo pakartotinio įjungimo.

Kasdien

→ Itaise su monetų įmetimo anga: Ištuštinkite monetų kasetę (žr. „Techninės priežiūros darbai“).
→ Ištuštinkite purvo talpyklą (žr. „Techni-nės priežiūros darbai“).
→ Patikrinkite bendra prietaiso būkle.
→ Pasirūpinkite, kad pažeistos dalys būtų pakeistos.

Kas savaitę

→ Nuo kilimėlio išdavimo angos nuvalyki- te purvą.
→ Išvalykite prietaisą.

Kas 500 ciklu

→ Skląsčius sutepkite plaunamuoju tepalu ("Caramba", WD 40).

Kas 8000 ciklu

→ Pakeiskite šepetį (žr. „Techninės priežiūros darbai“).

Aptarnavimo darbai

Monetų kasetės ištuštinimas

1 Durelès
2 Spyna
3 Monetų kasetė

→ Atidarykite durelès.
→ Monetų kasetę išimkite ir ištuštinkite.

Priekinio dangčio nuémimas

→ Atidarykite skląsčius.
→ Nuimkite gaubta.

Purvo talpyklos ištuštinimas

→ Nuimkite priekinį dangtį (žr. pirmiau).

(netiekiama kartu su prietaisu)

→ Išimkite ir ištuštinkite purvo talpyklą.
→ Purvo talpykla vél jdékite.
→ Uždėkite ir užfiksuokite gaubtą.

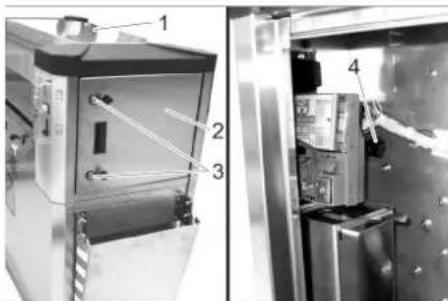

Dangčio nuémimas

4 Varžtas su žvaigždės formos galvute

→ Atidarykite skląsčius.
→ Atidarykite durelès.
→ Atsukite varžtą su žvaigždės formos galvute.
→ Pakartokite procedūrą kitoje jrenginio pusėje.
→ Nuimkite dangtelj.

Šepečio keitimas

→ Nuimkite dangtį (žr. „Techninė ir įprasti- nė priežiūra / Techninės priežiūros dar- bai / Dangčio nuémimas“).

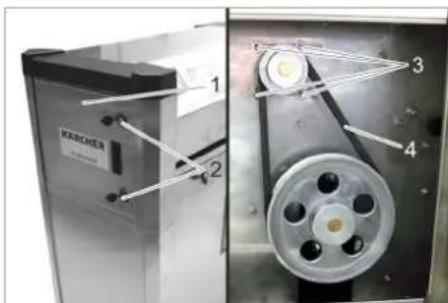

1 2 KROCHEN 3 4

1 Durelès
2 Spyna
3 Varžtas
4 Trapecinis diržas

→ Atidarykite durelès.
→ Atlaisvinkite 4 varžtus.
→ Išimkite trapecinį diržą.
→ Nuimkite priekinj dangtelj (žr „Techninė ir įprastinė priežiūra / Techninės priežiūros darbai / Priekinio dangčio išėmimas“).

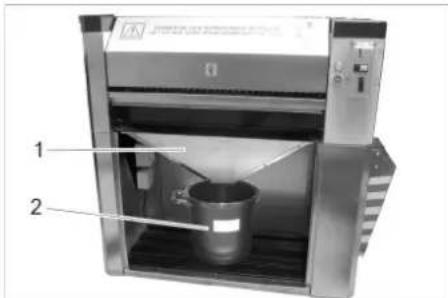

1 Piltuvas
2 Purvo rezervuaras
→ Išimkite dulkių kamera.
→ Piltuvą ištraukite.

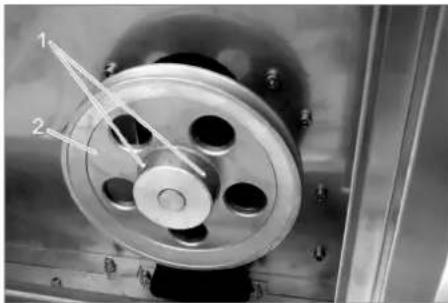

2 Dirželio skriemulys

→ Atlaisvinkite 2 varžtus.
→ Dirželio skriemulj ištraukite.

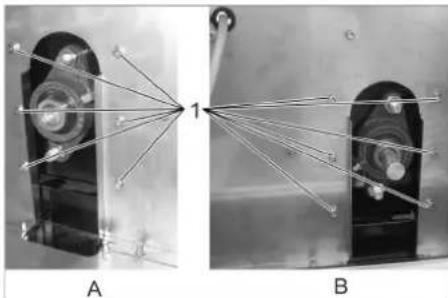

→ Išsukite 12 varžtu.

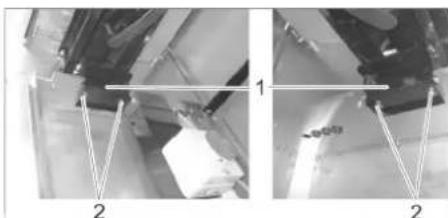

1 Laikiklis
2 Varžtas
3 Šepečio velenas

→ Išsukite 4 varžtus.
→ Šepečio veleną pakelkite.
→ Išimkite laikiklius.
→ Išimkite laikiklj su cilindriniu šepečiu.

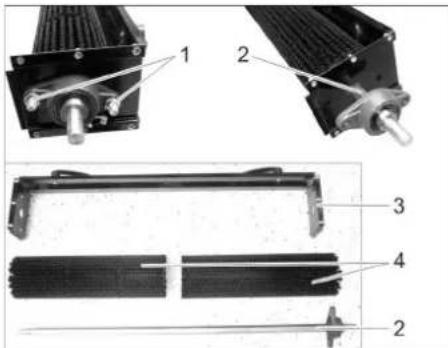

1 Varžtas
2 Velenas
3 Laikiklis
4 Šepečio velenas

→ Išsukite 2 varžtus.
→ Veleną ištraukite.
→ Išimkite cilindrinj šepetį.
→ Itaisą su nauju cilindriniu šepečiu surinkite atvirkštine tvarka.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus priedų gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir atsargines dalis, taip užtikrinsite, kad prietaisas būtu eksploatuojamas patikimai ir be trikčiu.

Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com.

Transportavimas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuojant prietaisą, reikia atsižvelgti i jo svorį.

→ Transportuojant jrenginj transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

Laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti į prietaiso svorį.

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: AT, AT Fp

AWT, AWT Fp

PT, PT Fp

M 80, M 80 S

M 80 3, M 80 3 S

M 80 Sm

M 80 Sm S

Tipas: 1.534-xxx

Jungimas i elektros tinklą
Itampa V 230 400
Dažnis Ph/Hz 1/50 3/50
Imamoji galia W 400
Saugiklio rūšis IPX4
Aplinkos sąlygos
Temperatūra °C -10..40
Oro drėgme % 10...80
Keliamas triukšmas
Garso slėgio lygis LpA	dB(A) 63
Matmenys
Ilgis mm 1092
Plotis	mm	531
Aukštis	mm 1094
Svoris	kg	70

Dokumentacijos tvarkytojas:

MTM Hydro Srl

Via Moglia, 33
