NAUDOJIMO INSTRUKCIJA T6 Lamax

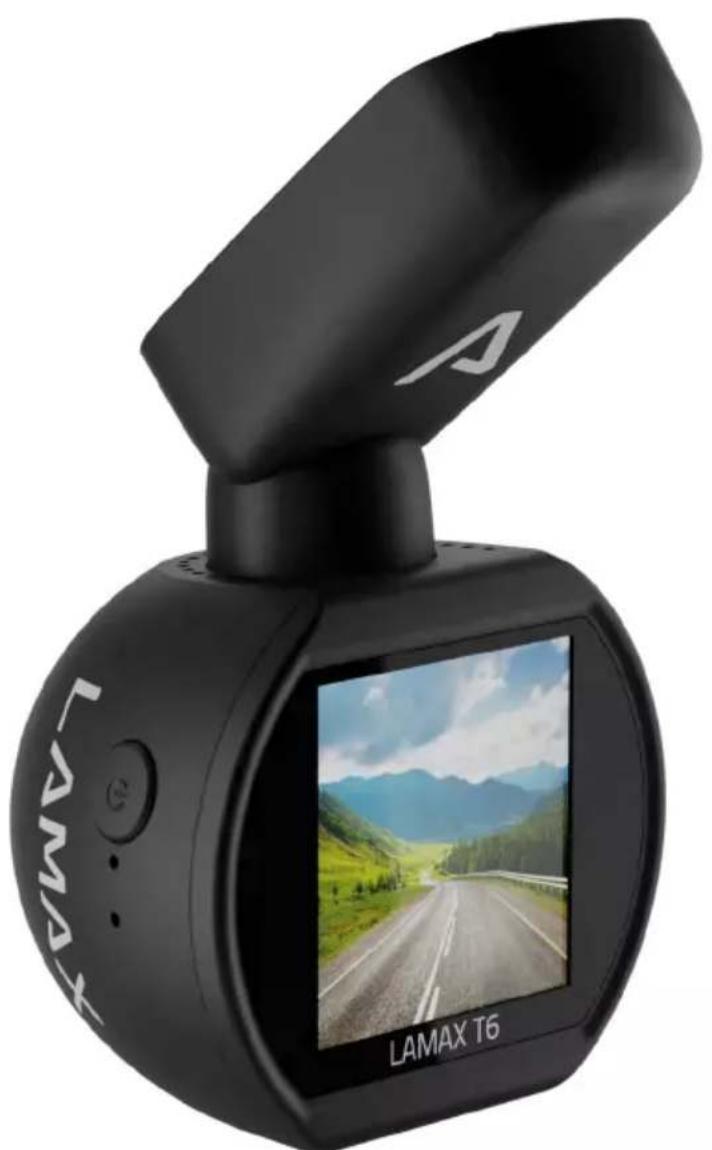

Automobilinė kamera su WiFi, GPS ir magnetiniu laikikliu LAMAX T6

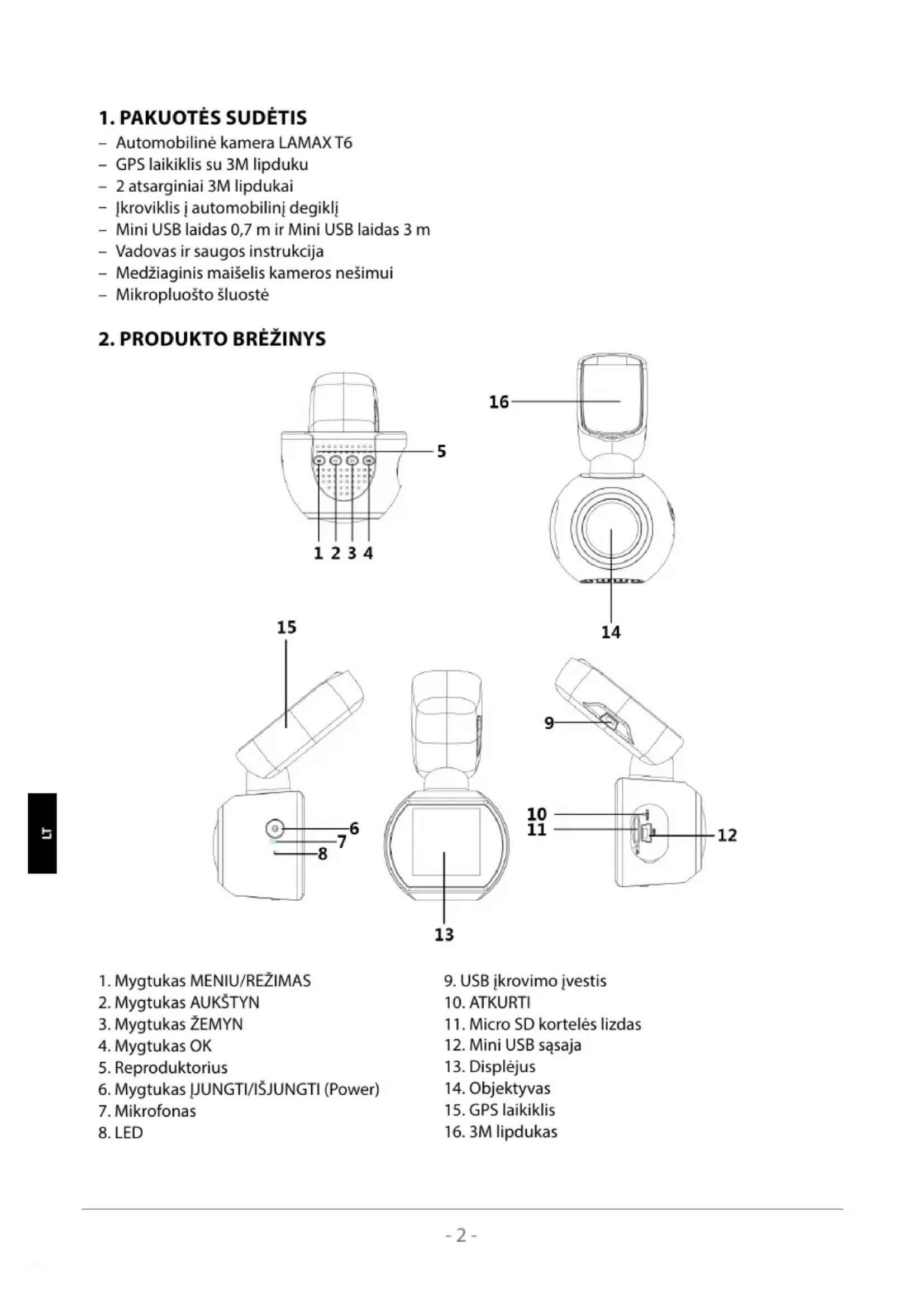

• Automobilinė kamera LAMAX T6
• GPS laikiklis su 3M lipduku
• 2 atsarginiai 3M lipdukai
• Ikroviklis i automobilini degiklj
• Mini USB laidas 0,7 m ir Mini USB laidas 3 m
  – Vadovas ir saugos instrukcija
• Medžiaginis maišelis kameros nešimui
• Mikropluošto šluosté

1. Mygtukas MENIU/REŽIMAS
2. Mygtukas AUKŠTYN
3. Mygtukas ŽEMYN
4. Mygtukas OK
5. Reproduktorius
6. Mygtukas IJUNGTI/IŠJUNGTI (Power)
7. Mikrofonas

8. LED

9. USB jkrovimo jvestis

10. ATKURTI
11. Micro SD kortelès lizdas
12. Mini USB sąsaja
13. Displėjus
14. Objektyvas
15. GPS laikiklis
16. 3M lipdukas

3. PRODUKTO INSTALIAVIMAS

1) Ikrovimo laidą i automobilinį degiklj veskite aplink priekinį stiklą taip, kad jis netrukdytų vairuotojui matyti ir saugiai jį pritvirtinkite. Geriausiai pritvirtinkite įrenginį tarp stiklo ir galinio vaizdo veidrodžio.
2) Irenginio neinstaliuokite i tokia padėti, kuri trukdvtu vairuotojui matyti arba ji blaškvtu.
3) Jeigu jrenginj naudojate pirmą kartą, baterija gali būti per mažai ikrauta. Jeigu jrenginio neina paleisti del mažos galios, rankiniu būdu prijunkite išorinio maitinimo laidą ir ikraukite baterija.
4) Irenginys naudoja atminties kortas micro SDHC iki 128 GB. Naudokite originalias 10 ir aukštesnės klasės korteles. Atminties kortą prieš naudojimą reikia suformatuoti tiesiai kameroje (žr. Kameros nustatymas). Korta idėkite ir išimkite kai kamera yra išjungta.

Svarbios pastabos:

Kad automobilinė kamera LAMAX T6 ir GPS modulis veiktų teisingai yra būtina, kad maitinimo kabelis į mini USB prievadą būtų vedamas per GPS laikiklj (bet ne tiesiai į mini USB prievadą kameroje).

a) Kamerą galite ikrauti su USB laidu iš PC, su kintamosios srovės adapteriu arba automobilio degiklio ikrovikliu (yra pakuotės sudėtine dalimi).
b) Kamera yra skirta nuolatiniam jkrovimui. Integruotą bateriją negalima išimti nei pakeisti.

2) Kameros jjungimas ir išjungimas

a) Kamera automatiškai isijungs prijungus prie maitinimo šaltinio.
b) Kamera ijungsite/išjungsite 3-5 sekundėms nuspaude myqtuka IJUNGTA/IŠJUNGTA.
c) Kamera automatiškai išsijungia išiungus iš maitinimo šaltinio.

3) Režimų perjungimas ir meniu naudojimas

a) Su mygtuku „MENIU/REŽIMAS“ galite perjunginėti režimus: režimas (gyvas vaizdas) » foto režimas » režimas galerija.
b) ľėjimui į meniu paspauskite mygtuką „MENIU/REŽIMAS“ atitinkamame režime. Kameros meniu sudarytas iš dviejų atskirų dalių: vaizdo/ fotografijos nustatymas, kameros nustatymas. Atskiros dalys yra valdomos rodyklėmis „AUKŠTYN“ ir „ŽEMYN“. ľėjimui į meniu naudojamas mygtukas „OK“. Kiekviena atskira meniu dalis yra valdoma vertikaliai rodyklėmis „AUKŠTYN“ ir „ŽEMYN“, pasirinkimą patvirtinkite mygtuko „OK“ paspaudimu.
c) l atskirą meniu dalį vaizdo įrašo/fotografijos nustatymas galima jeiti tik iš atitinkamo režimo. T.y. į vaizdo įrašo nustatymo režimą galima jeiti tik iš vaizdo įrašo režimo. l fotografijos nustatymą galima jeiti tik iš fotografijos režimo.
d) Grižti vienu lygiu atgal galima myqtuku „MENIU/REŽIMAS“.

4) Irašymas/fotografavimas/galerijos peržiūra

a) Pradėti iraša/fotografuoti galite atitinkamame režime paspaude myqtuka „OK“.
b) Automatinis įrašymas – automatinio įrašymo funkcija yra nuolat įjungta. Automatinis įrašymas pradeda veikti prijungus kamerą prie maitinimo. Tuo atveju, jeigu automobilis yra priklausomas nuo starterio, kamera pradės įrašyma po paleidimo.
c) Automatinis įrašymo užbaigimas ir išjungimas – kamera automatiškai nestos įrašinėti ir išsijungia nutraukus maitinimą, t.y. išjungus variklj. Kai kurie automobiliai turi nuolat jjungtą degiklj. Tokiu atveju nepamirškite išimti maitinimo laidą iš degiklio.
d) Perjungus i režimą galerija yra rodomi vaizdo įrašai ir nufotografuotos nuotraukos. Atskiri įrašai ir nuotraukos valdomi mygtukais „AUKŠTYN“ IR „ŽEMYN“. Įrašą galite paleisti arba išjungti mygtuku „OK“.

5) Nufilmuotų vaizdo įrašų trynimas ir apsauga

Irenginys paskirsto vaizdo įrašus į atskiras skiltis. Jei atminties korta yra užpildyta nauji vaizdo įrašai automatiškai perrašo seniausius vaizdo įrašus. Jeigu kai kuriuos vaizdo įrašus norite užrakinti ir apsaugoti nuo ištrynimo yra būtina šiuos vaizdo įrašus apsaugoti:

a) Pasirinkite jrašą režime galerija.
b) Paspauskite mygtuką „MENIU/REŽIMAS“.
c) Pasirinkite, ar norite jraša ištrinti ar išsaugoti (užrakinti/atrakinti).
d) Pasirinkite, ar norite atlikti pasirinkta operacija tik pasirinktam jrašui ar visiems jrašams.

6) Prijungimas prie PC

a) Kamerą galima prijungti prie PC su mini USB laidu, kuris yra pakuotėje. Šiuo atveju yra būtina jjungti kabelį tiesiai į kameros USB prievadą.
b) Pasirinkite Mass storage mygtuku OK.
c) Kamera prisijungs prie PC, kaip diskas, ir galite atkurti/kopijuoti jrašus.

7) Atkūrimas

Tuo atveju, jeigu kamera nustoja reaguoti i atkūrimo lizdą jdėkite segtuką (arba kitą panašų daiktą) ir lengvai paspauskite mygtuką. Kamera išsijungs.

a) WiFi jjungimas ir programos HQBKiNG instaliacija

1. Pirmiausia i jūsų įrenginį įdiekite programą HQBKiNG, kuri yra prieinama Android ir iOS. Prašome nuskenuoti sekantį QR kodą programos "HQBKiNG" atsisiuntimui.

1. Ijunkite WiFi programoje LAMAX T6 – pereikite prie Kameros nustatymo → WiFi → Mygtuku „OK“ jjunkite/išjunkite WiFi.
2. Ijungus WiFi displèjuje bus rodoma piktograma WiFi
3. Irenginyje pasirinkite WiFi tinklą LAMAX T6 ir jveskite slaptažodj: 12345678, po to prisijunkite prie kameros.
4. Prijungus jrenginj prie kameros WiFi tinklo kameroje prie WiFi piktogramos bus rodomas geltonas šauktukas.
5. Atstumas taro LAMAX T6 ir jrenginio neturi viršyti 10 m.

b) Programos HQBKiNG paleidimas

1. Jeigu jūsų įrenginys yra sėkmingai prijungtas prie WiFi tinklo LAMAX T6, atidarykite programą HQBKiNG.
2. Atidarius programą HQBKiNG, programa automatiškai susijungs su LAMAX T6, kamera pradės įrašymą, o jūsų įrenginyje bus rodomas gyvas vaizdo įrašas.

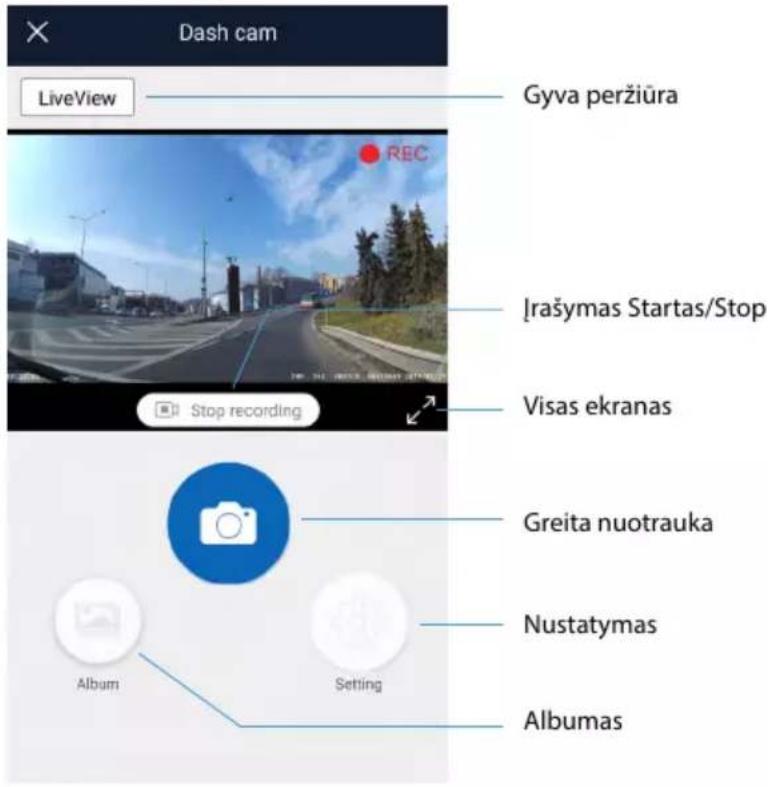

a) Vaizdo įrašo peržiūra

Dash cam LiveView Gyva peržiūra İrašymas Startas/Stop Visas ekranas Greita nuotrauka Nustatymas Album Setting Albumas

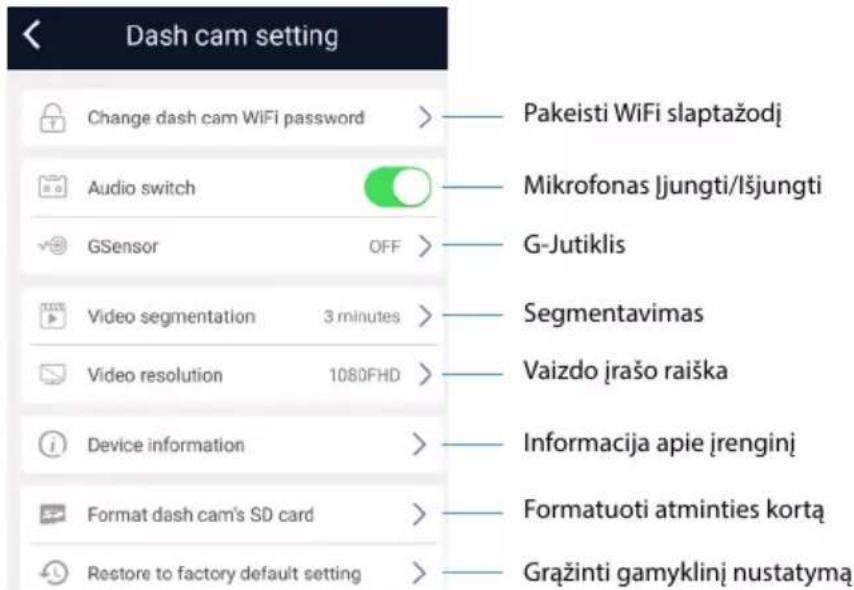

b) Nustatymas

Dash cam setting Change dash cam WiFi password > Audio switch GSensor OFF > Video segmentation 3 minutes > Video resolution 1080FHD > Device information > Format dash cam's SD card > Restore to factory default setting > Pakeisti WiFi slaptažodį Mikrofonas įjungti/Įšjungti G-Jutiklis Segmentavimas Vaizdo įrašo raiška Informacija apie įrenginį Formatuoti atminties kortą Grążinti gamyklinį nustatymą

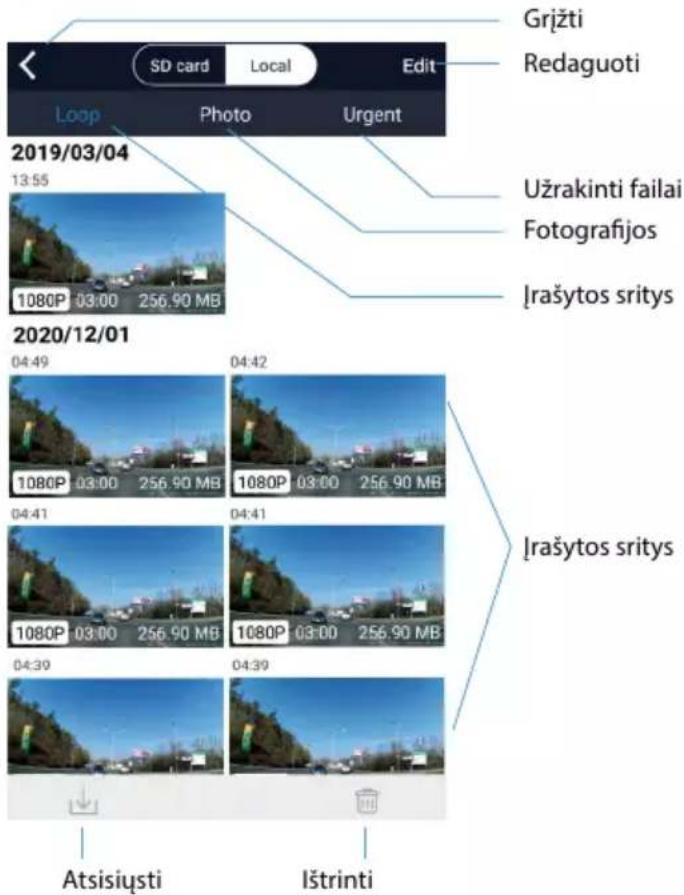

c) Atsisiųsti failus

Grijžti Redaguoti Loop Photo Urgent 2019/03/04 13:55 Užrakinti failai Fotografijos Irašytos sritys 1080P 03:00 256.90 MB 2020/12/01 04:49 04:42 1080P 03:00 256.90 MB 1080P 03:00 256.90 MB 04:41 04:41 1080P 03:00 256.90 MB 1080P 03:00 256.90 MB 04:39 04:39 Atsisiųsti Ištrinti

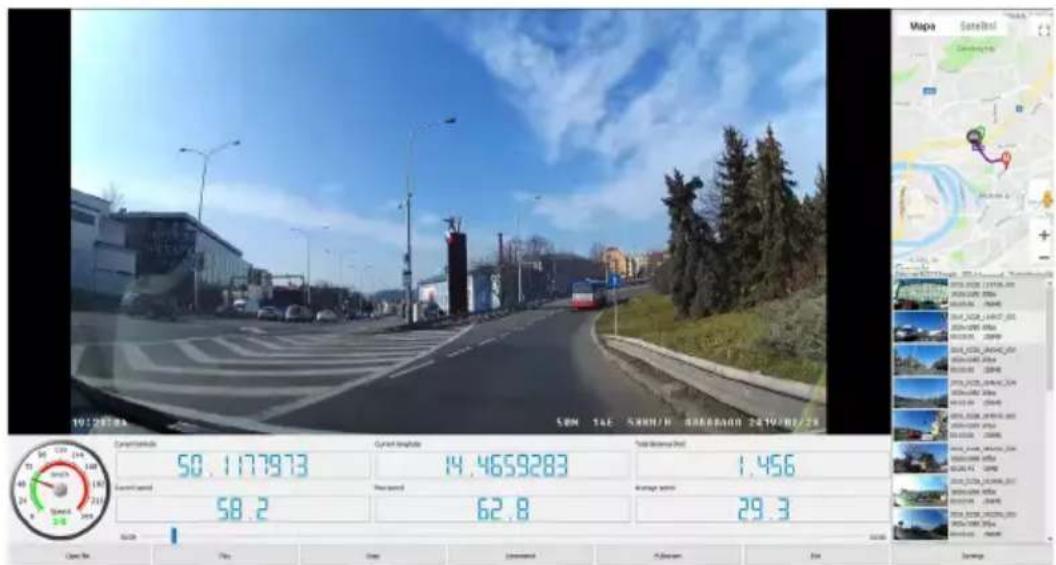

Autokamera LAMAX T6 turi galimybę naudoti sumanią ir naudingą software programinę įrangą, kuri leidžia stebėti viename ekrane įrašytą vaizdo įrašą, žemėlapyje rodomas trasas, GPS koordinates ir greičio duomenis.

10/28/2023 SVM TAE SMM/H GROBDAH 2419/MU/20 Mapa SareNeti SareNeti Speed 50.177973 14.4659283 1.456 Speed speed 58.2 62.8 Average speed 29.3 Speed Open No Play Close Comment Subtract End Balance

Šio grotuvo instaliavimo failą galite atsisiųsti iš svetainės: www.lamax-electronics.com, skilties LAMAX T6 » Atsisiuntimui

*Jeigu automobilio priekinis stiklas yra su atspindinčiu sluoksniu arba yra šildomas, tai gali riboti vaizdo įrašo kokybę ir visų pirma signalą GPS. Tokiu atveju kamera gali GPS signalo nepriimti. GPS padėties nustatymo duomenys ir greitis yra tik orientaciniai.

1. MYGTUKU FUNKCIJOS

Mygtukas	Režimas	Pastaba
IJUNGTI/ IŠJUNGTI	Visi režimai	Paspauskite ir laikykite kameros jjungimui/ išjungimui.
MENIU/REŽIMAS	Vaizdo įrašo/foto režimas	Paspaudę jeisite į MENIU.
	Visi režimai	Laikydami nuspaudę keičiate kameros režimus – vaizdo įrašų režimus (gyvą peržiūrą) » foto režimą » galeriją.
	Vaizdo įrašo režimas	Jeigu norite fotografuoti įrašymo metu, paspauskite mygtuką. Ilgai laikydami nuspaustą, rankiniu būdu užrakinsite įrašą.
	Meniu	Kameros meniu mygtukas turi funkciją grįžti.
OK	Vaizdo įrašo režimas	Vaizdo įrašo režime paspauskite įrašyti.
	Foto režimas	Foto režime paspauskite fotografavimas.
	Režimas galerija	Įjungs/išjungs rodymą.
	Meniu	Meniu paspauskite įėjimas į vidinę parinktį/ patvirtinimą.
AUKŠTYN	Vaizdo įrašo/foto režimas	Priartina vaizdą 4 kartus.
	Režimas galerija	Trumpu paspaudimu grįžtate rodomame vaizdo įraše atgal 2×, 4×, 8×.
	Meniu	Trumpu paspaudimu judate kryptimi aukštyn/ žemyn.
ŽEMYN	Vaizdo įrašo/foto režimas	Trumpu paspaudimu atitolinsite priartintą vaizdą.
	Meniu	Trumpu paspaudimu judate kryptimi žemyn/ į dešinę.
	Režimas galerija	Trumpu paspaudimu pagreitinsite peržiūrą 2×, 4×, 8×.
ATKŪRIMAS	Visi režimai	Trumpu paspaudimu atkursite automobilinę kamera.

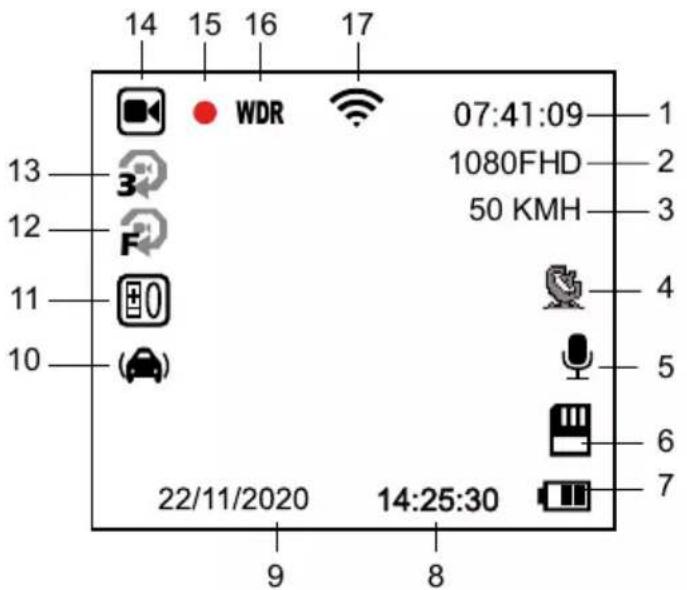

6. PIKTOGRAMU PAAIŠKINIMAI

14 15 16 17 WDR 07:41:09 1 1080FHD 2 50 KMH 3 13 3 12 F 11 0 (0) 4 5 6 7 22/11/2020 14:25:30

1	07:41:09	Likęs įrašymo laikas (pagal laisvą vietą atminties kortoje)
2	1080FHD	Kameros raiška
3	50 KMH	Aktualus greitis
4		Piktograma GPS (jeigu šviečia mėlyna- kamera yra prijungta prie GPS satelito)
5		Mikrofonas įjungtas/išjungtas
6	[6Y6S]	Įdėta atminties korta
7		Baterijos būklės/įkrovimo indikatorius (jeigu įrenginys nėra įkraunamas)
8	14:25:30	Laikas
9	22/11/2020	Data
10		G-Jutiklis
11		Poveikio vertė
12		Judesio aptikimas
13		Įrašymo į sritį ilgio nustatymas
14		Įrašymo režimas
15	[Cone]	Mirksi raudona – reiškai, kad įrenginys šiuo metu daro įrašą
16	[###]	Įjungta WDR funkcija
17	[C83S]	WiFi įjungta

1. MENIU

	Pavadinimas	Nustatymo galimybės	Aprašymas
Bazinis nustatymas	Vaizdo įrašo raiška	FHD 1080p / HD 720p	Nustatyti vaizdo įrašo raišką.
	Įrašas į sritį	Išjungta/ 1 minutė /3 minutės/ 5 minutės /10 minučių	Nustatyti vaizdo įrašo sities ilgį.
	WDR	Išjungta/ljungta	Dinaminis diapazonas siekia idealaus kopromiso tarp šviesiausių ir tamsiausių vaizdo įrašo vietų.
	Ryškumas	+2.0; +5/3; +4/3; +1.0;+2/3; +1/3; 0; -1/3; -2/3;-1.0; -4/3; -5/3; -2.0	Reikšmė „+“ nustato šviesesnį įrašą. Vertė„-“ nustato mažesnį šviesumą, įrašas tampa tamsesnis.
	Judesio aptikimas	Išjungta/ljungta	Nastato judesio aptikimo funkciją.
	Garso įrašas	Išjungta/ljungta	Nastato garso įrašą.
	Laiko ženklas	Išjungta/ljungta	Nustato vaizdo įraše/fotografijoje laiko ženklą.
	G-Jutiklis	Išjungta / Žema /Vidutinė / Aukšta	Nustato G-Jutiklio jautrumą.
Nustatymai fotografavimo režime	Poilsio režimas	Momentinė nuotrauka/ 2s / 5s / 10s laikmatis	Nustato fotografijos režimą. Leidžia fotografuoti 10 sekundžių vėliau.
	Vaizdo dydis	12M / 8M / 3M	Nastato fotografijos raišką.
	Baltos spalvos subalansavimas	Auto / Dieninė šviesa /Apsiniaukę / Lemputė /Lemputė	Įprastomis sąlygomis pasirinkite galimybę „Automatas“. Jeigu kamera neužfiksuoja natūralių spalvų, pasirinkite nustatymą rankiniu būdu pagal apšvietimo sąlygas.
	ISO	AUTO / 100 / 200 / 400	Nustato jautrumą fotografuojant.
	Spalva	Spalva / Juoda ir balta /Sepijų rašalo spalva	Pasirenka fotografijos spalvų režimą.
	Greita peržiūra	Išjungta / 2s / 5s	Nufotografavus leidžia 2s/5s peržiūrėti vaizdus.
	Stabilizacija	Išjungta/ljungta	Ijungia/išjungia vaizdo stabilizavimą.
	Kokybė	Gera / Normali /Vidutinė	Nustato fotografijos kokybę.
	Ryškumas	Aukštas / Normalus /Žemas	Nustato fotografijos ryškumą.
Vaizdo rodymo režimo nustatymai	Ištrinti	Ištrinti aktualų / Ištrinti viską	Ištrina failą.
	Saugoti	Užrakinti aktualų/Atrakinti aktualų/Užrakinti viską/Atrakinti viską	Užrakina / Atrakina failą.
	Prezentacija	2 sekundės /5 sekundės /8 sekundės	Nustato prezentacijos greitį.
Išplėstiniai nustatymai	WiFi		Mygtuku OK Ijungia/Išjungia WiFi.
	Data/laikas	RR/MM/DD	Datos ir laiko nustatymas.
	Vairuotojo vardas	- - - - - -	Su rodyklėmis pasirinkite ženklą A-Z, 0-9. Pasirinktą ženklą patvirtinkite mygtuku OK, visą pavadinimą patvirtinkite mygtuku OK.
	Atidėtas išjungimas	Išjungta / 10s / 20s / 30s	Leidžia atidėti tiesioginį išjungimą, kai kamera išjungiama iš maitinimo šaltinio. Ši funkcija yra naudinga, pavyzdžiui, automobiliams turintiems įrenginį startą/ sustabdymą.
	Eksploatacinis garsas	Išjungta / Ijungta	Kameros garso išjungimo/ijungimo nustatymas.
	Ekrano užsklanda	Išjungta / 1 min / 2 min / 3 min	Nustato ekrano užsklandą.
	Tachometras	Išjungta / 1 min / 2 min / 3 min	Nustato spidometro funkciją kaip ekrano užsklandą.
	Laiko zonos pasirinkimas	UTC+12 - UTC-12	Nustato laiko zonas.
	Greičio vienetai	KMH / MPH	Greičio vienetų nustatymas.
	Dažnis	50Hz / 60Hz	Vaizdo įrašo dažnių nustatymas.
	Kalba	Anglų / Prancūzų / Vokiečių / Rusų / Lenkų / Čekų / Slovakų / Vengrų / Lietuvių	Nustatyti kalbą.
	Formatuoti	Panaikinti / OK	Formatuokite duomenis atminties kortoje.
	Gamyklinis nustatymas	Panaikinti / OK	Nustatymas į gamyklinį nustatymą.
	Versija	xxxx	Rodys instaliuotą FW versiją.

8. TECHNINIAI PARAMETRAI

Vaizdo raiška	1920×1080 30FPS, 1280×720 30FPS
Fotografavimo kampas	140°
Ekrano dydis	1,5"
Atminties tipas	Micro SD Class 10, max 128 GB
Vaizdo įrašo formatas	MP4
Laiko ženklas	Taip
GPS	Taip
G-jutiklis	Taip
Ryšys	WiFi / mini USB
Systema	MS Windows / MAC OS
Įvesties įtampa	5 V
Nakties režimas	Taip
Baterijos galia	180 mAh
Provozní teplota	-5°C ~ 40°C

Pastaba: Specifikacija gali keistis pakeitus kai kurias jrenginio dalis arba aktualizavus programinę jrangą. Atkreipkite dèmesį, kad kai kurios Europos Sajungos šalys turi specialius įstatymus dėl filmavimo automobiline kamera. Todėl prieš išvykstant į užsienį rekomenduojame pasiteirauti apie vietinius įstatymus, geriausiai vietiniuose automobilių klubuose. Kamerą gali būti naudojama, kaip įrodymas ir dirbant su policijos pareigūnu. Vėlgi rekomenduojame susipažinti atskirų šalių įstatymus. Atkreipkite dèmesį, kad tokia medžiaga, gali būti panaudota ir prieš šio įrašo autorių. LAMAX Electronics neatsako už neteisėtą kameros ir su šia kamera nufilmuotos medžiagos naudojimą.

Gamintojas

elem6, s.r.o., Braškovská 308/15, 16100 Praha 6 www.lamax-electronics.com

Spausdinimo klaidos ir pakeitimai vartotojo vadove nurodomi.
