HASZNÁLATI ÚTMUTATÓ T6 Lamax

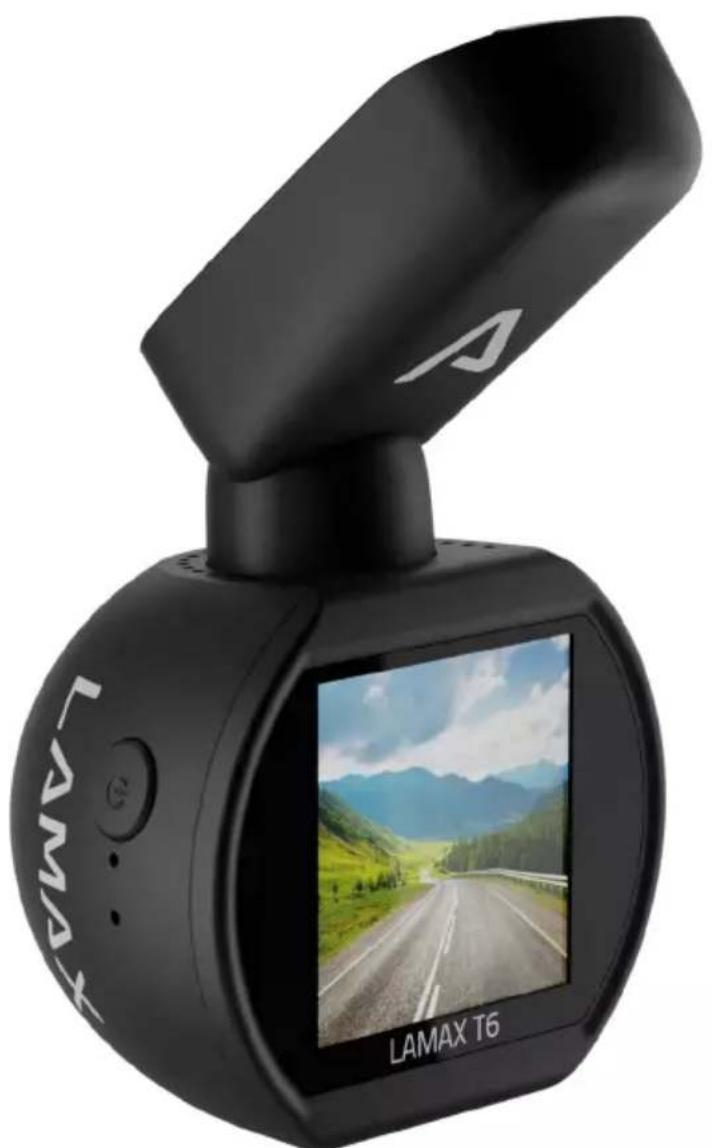

Autós kamera WiFi-vel, GPS-sel és mágneses tartóval LAMAX T6

• Autós kamera LAMAX T6
• GPS tartó 3M matricával
• 2×3M cserematrica
  – Szivargyújtóba csatlakozó töltő
• Mini USB kábel 0,7 m és Mini USB kábel 3 m
• Kézikönyv és biztonsági utasítások
  – Textilzsák a kamera szállításához
• Mikroszálas törlőkendő

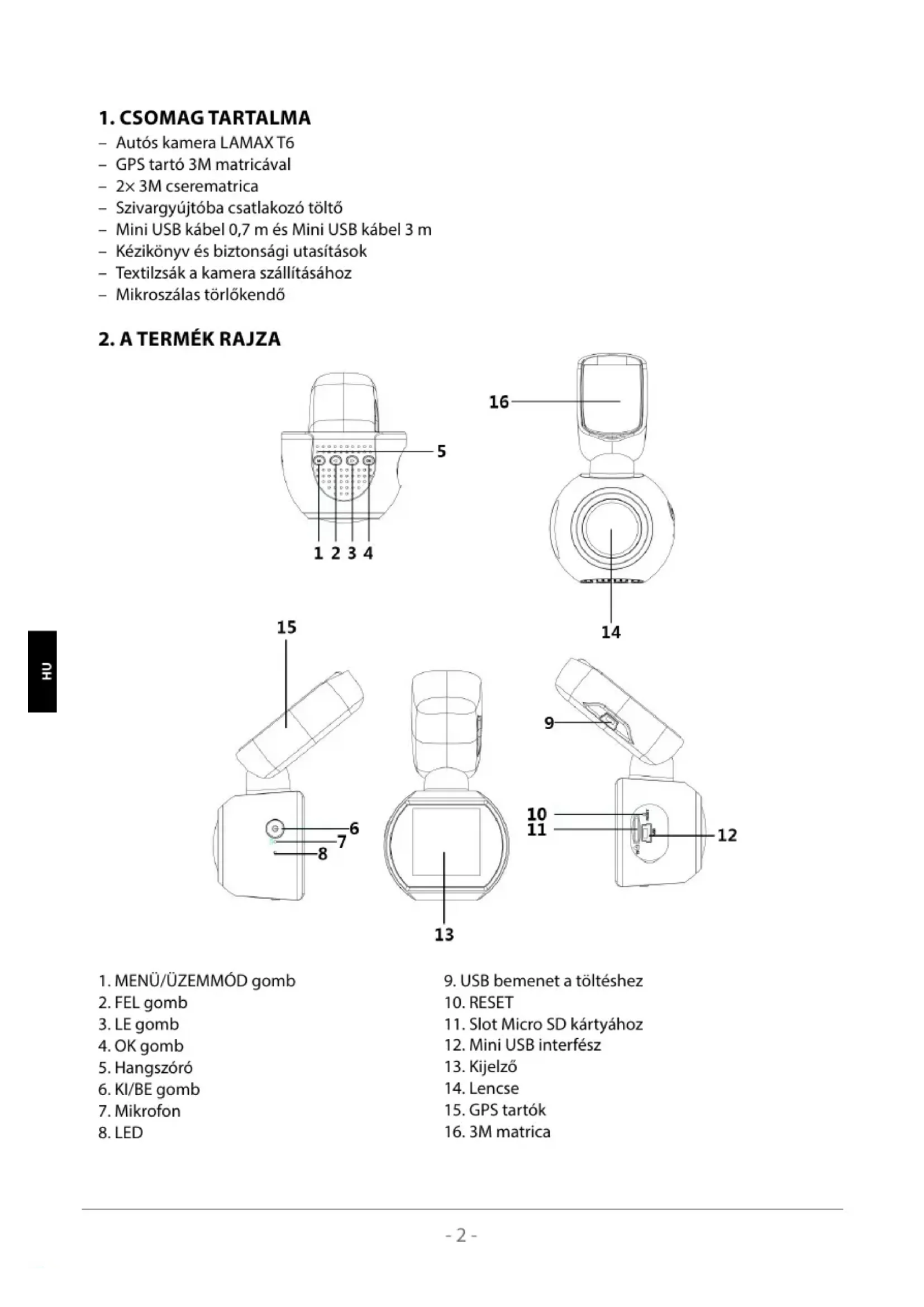

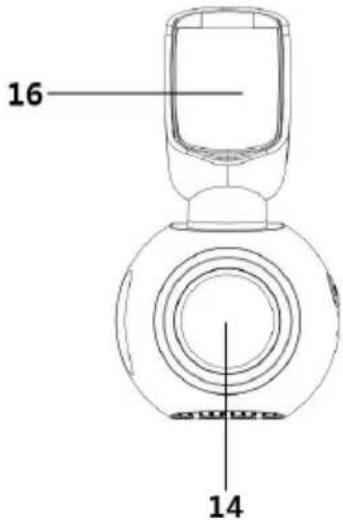

2. A TERMÉK RAJZA

1 2 3 4 5

16 14

15 6 7 8

1. MENÜ/ÜZEMMÓD gomb
2. FEL gomb
3. LE gomb
4. OK gomb
5. Hangszóró
6. KI/BE gomb
7. Mikrofon

8. LED

9. USB bemenet a töltéshez

10. RESET
11. Slot Micro SD kártyához
12. Mini USB interfész
13. Kijelző
14. Lencse
15. GPS tartók
16. 3M matrica

3. A TERMÉK TELEPÍTÉSE

1) A tápkábelt a szivargyújtóhoz a szélvédő körül vezesse, hogy ne akadályozza a gépkocsivezetőt a kilátásban, és biztonságosan rögzítse. A készüléket ideális esetben az üveg és a visszapillantó tükör közé kell rögzíteni.
2) Ne telepítse a készüléket olyan helyzetbe, ahol akadályozná a vezetőt a kilátásban, vagy elvonná a figyelmét.
3) Ha először használja a berendezést, az akkumulátor töltése alacsony lehet. Ha a készülék nem kapcsolható be az alacsony áramellátás miatt, csatlakoztassa kézzel a külső tápellátás kábelét, és töltse fel az akkumulátort.
4) A készülék 128 GB-os micro SDHC memóriakártyát használ. Használjon 10-es, vagy magasabb osztályú márkás kártyákat. A memóriakártyát használat előtt közvetlenül a kamerához kell formázni (a választást a kamera beállításban találja). A kártya behelyezését és kivételét a kamera ki-kapcsolt állapotában végezze el.

Fontos megjegyzés:

Ahhoz, hogy a LAMAX T6 és GPS modul megfelelően működjön, szükséges, hogy a tápkábel a GPS -tartóban található mini USB-porthoz vezessen (nem közvetlenül a kamera mini USB-portjához).

4. A LAMAX T6 AUTÓS KAMERA HASZNÁLATA

1) Tápellátás

a) A kamerát töltheti USB kábellel a számítógépről, dugaljba csatlakoztatott adapterről, mindene-kelőtt pedig az autó szivargyújtójába csatlakoztatott töltővel (a csomag része).
b) A kamerát állandó tápellátásra tervezték. A beépített akkumulátor nem vehető ki és nem cse-rélhető.

2) A kamera bekapcsolása és kikapcsolása

a) A kamera automatikusan bekapcsol, amikor csatlakozik a tápellátáshoz.
b) A kamerát a BE/ KI gomb 3-5 másodpercig tartó lenyomásával kapcsolja be.
c) A kamera automatikusan kikapcsol, amikor megszakad csatlakozása a tápellátáshoz.

3) Az üzemmódok váltása és mozgás a menüben

a) A „MENÜ/ÜZEMMÓD“ gombot lenyomva válthat az üzemmódok között: videó üzemmód (élő elő nézet) » fotó üzemmód » galéria üzemmód.
b) A „MENÜ/ÜZEMMÓD“ gomb megfelelő üzemmódjának megnyomásával léphet a menübe. A kamera menüje két különálló részböl áll: videó/fénykép beállítása» kamera beállítása. Az egyes részek között a „FEL“ és a „LE“ nyilak segítségével mozoghat. Az „OK“ gomb megnyomásával léphet a menübe. Ezután az egyes menüpontokban a „FEL“ és a „LE“ nyilak segítségével mozoghat függölegesen, majd az „OK“ gomb megnyomásával erősítse meg a választást.
c) A menü videó beállítása/fénykép beállítása önálló részébe csak a megfelelő üzemmódból léphet be. Így a videóbeállítás csak videó üzemmódból érhető el. A fénykép beállítása csak fénykép üzemmódból érhető el.
d) Ha vissza akar lépni egy szintet, nyomja meg a „MENÜ/ÜZEMMÓD“ gombot.

4) Felvétel / fényképezés / galéria megtekintés

a) Ffelvétel elindítása/fényképezés az „OK” gomb megnyomásával végezhető el a megfelelő üzemmódban.
b) Automatikus felvétel – az automatikus felvétel funkció folyamatosan bekapcsolt állapotban van. Az automatikus felvétel akkor indul el, amikor a kamera csatlakozik a tápellátáshoz. Olyan gépkocsi esetében, amelyben a töltés az indítótól függ, a kamera az indítás után kapcsol be és kezdi el a felvételt.

c) A felvétel automatikus befejezése és kikapcsolás – a kamera automatikusan leállítja a felvételt és kikapcsol a tápellátás megszakítása, azaz a motor leállítása után. Néhány autóban a szivargyújtó állandóan kap tápellátást Ebben az esetben ügyeljen arra, hogy a hálózati kábelt húzza ki a szivargyújtóból.

d) Galéria üzemmódba történő váltás után megjelenik a felvett videók vagy fényképek listája. Az egyes felvételek és fényképek között a „FEL“ és a „LE“ nyilak segítségével mozoghat. A felvétel elindításához és leállításához nyomja meg az „OK“ gombot.

5) Az elkészült felvételek törlése és védelme

Az eszköz a videófelvételeket különálló hurkokra osztja. Amikor a memóriakártya megtelik, a legrégebbi videókat automatikusan felülírja újakkal. Ha egyes videókat szeretne zárolni az esetleges törléstől, ezeket a videókat védenie kell:

a) Válassza ki a felvételt Galéria üzemmódban.

b) Nyomia meg a „MENU/ÜZEMMÓD“ gombot.

c) Válassza ki a felvétel törlését vagy védelmét (zárolását/feloldását).

d) Válassza ki, hogy a kiválasztott műveletet csak a kiválasztott felvétel, vagy az összes felvétel esetében kívánia-e végrehaitani.

6) Csatlakozás a számítógéphez

a) A kamera a számítógéphez a mellékelt mini USB kábellel csatlakoztatható. Ebben az esetben a kábelt közvetlenül a kamera mini USB-portiához kell csatlakoztatni.

b) Erősítse meg a tömeges tárolást (Mass storage) az OK gombbal.

c) A kamera lemezegységként csatlakozik a számítógéphez, és lejátszhatja/másolhatja a felvételeket.

7) Újraindítás

Ha a kamera nem reagál, helyezzen be egy papírkapcsot (vagy más hasonló tárgyat) a RESET foglala-tába, és finoman nyomja meg a belsejében található gombot. A kamera kikapcsol.

8) Mobil alkalmazás

a) A WiFi bekapcsolása és a HQBKiNG alkalmazás telepítése

1. Először telepítse eszközére a HQBKiNG alkalmazást, amely mind az Android, mind az iOS számára elérhető. A „HQBKiNG” alkalmazás letöltéséhez olvassa be a következő QR-kódot.

1. Kapcsolja be a WiFi-t a LAMAX T6-on – lépjen be a Kamera beállításai-ba → WiFi → az „OK” gomb megnyomásával kapcsolia be/kapcsolia ki a WiFi-t.

2. A WiFi bekapcsolása után a kijelzön megielenik a WiFi ikonja

3. A készüléken válassza ki a LAMAX T6 WiFi hálózatot, és adja meg a jelszót: 12345678, majd csatlakozzon a kamerához.

4. Amikor a készülék csatlakozott a kamera WIFI hálózatához, a WIFI ikonja mellett a kamerán sárga felkiáltójel jelenik meg.

5. A LAMAX T6 és a készülék közötti távolság nem haladhatja meg a 10 m-t.

b) A HQBKiNG alkalmazás indítása

1. Ha készüléke sikeresen csatlakozik a LAMAX T6 WiFi hálózathoz, nyissa meg a HQBKiNG alkalma- zást

2. A HQBKiNG alkalmazás megnyitása után az alkalmazás automatikusan csatlakozik a LAMAX T6-hoz, a kamera elkezdi a felvételt, és a videó élő előnézete megielenik a készüléken.

9) Alkalmazás vezérlése

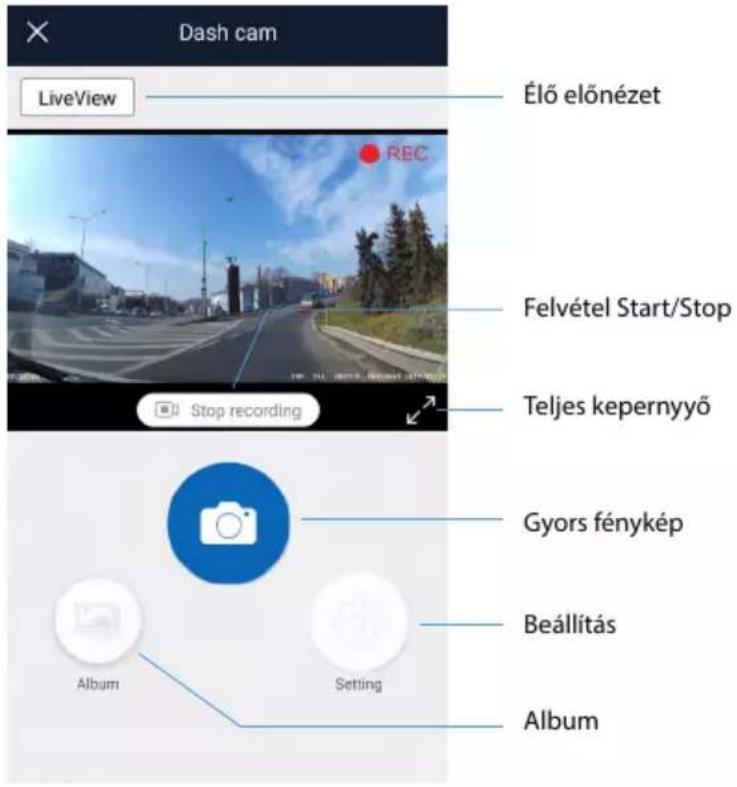

a) Videó élő elönézete

Dash cam LiveView Élő előnézet Felvétel Start/Stop Teljes kepernyyő Stop recording Gyors fénykép Beállítás Album Setting Album

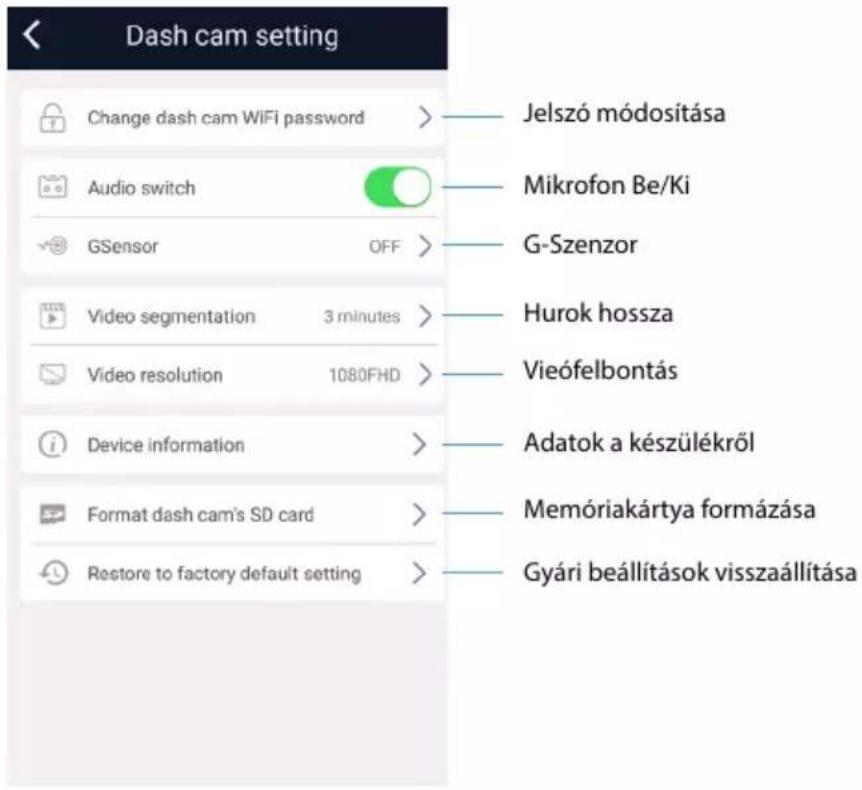

b) Beállítás

Dash cam setting Change dash cam WiFi password > Audio switch GSensor OFF > Video segmentation 3 minutes > Video resolution 1080FHD > Device information > Format dash cam's SD card > Restore to factory default setting > Jelszó módosítása Mikrofon Be/Ki G-Szenzor Hurok hossza Vieófelbontás Adatok a készülékről Memóriakártya formázása Gyári beállítások visszaállítása

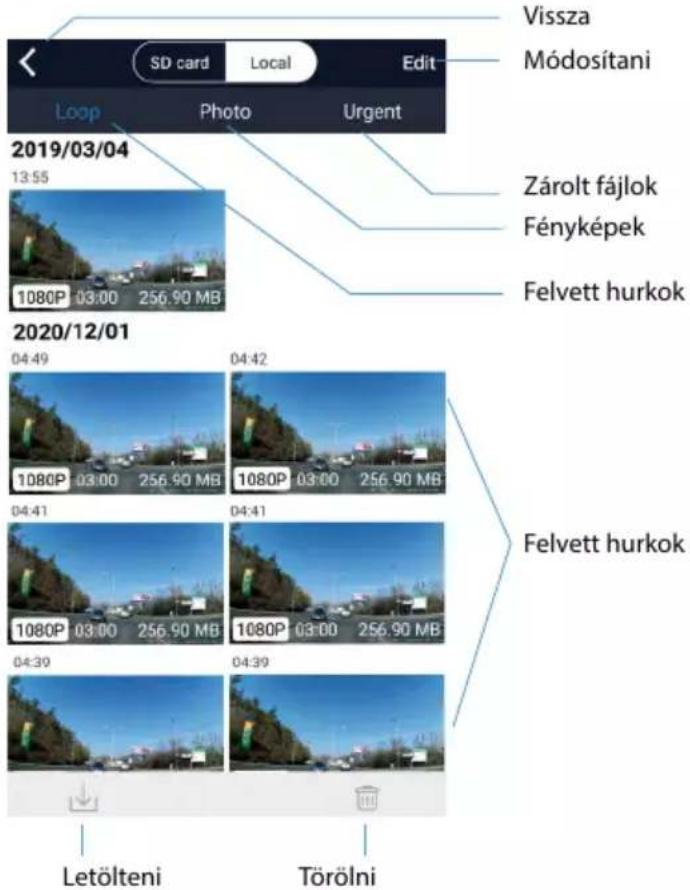

c) Fájlok letöltése

Vissza Módosítani SD card Local Edit Loop Photo Urgent 2019/03/04 13:55 Zárolt fájlok Fényképek Felvett hurkok 1080P 03:00 256.90 MB 2020/12/01 04:49 04:42 1080P 03:00 256.90 MB 1080P 03:00 256.90 MB 04:41 04:41 1080P 03:00 256.90 MB 1080P 03:00 256.90 MB 04:39 04:39 Letölteni Törölni

10) Szoftver lejátszó – GPS player

A LAMAX T6 autós kamerának köszönhetően okos és hasznos szoftveralkalmazást használhat, amely lehetővé teszi, hogy egy képernyőn nézhesse a készült videót, az útvonal ábrázolását a térképeken, a GPS koordinátákat, és a sebesség adatait.

A lejátszó telepítőfájlja letölthető a www.lamax-electronics.com weboldalról, a LAMAX T6 fül alatt » Letöltés

*Ha az autó első szélvédője fényvisszaverő réteggel színezett, vagy fütött, ez gyengítheti a felvétel minőségét, és mindenekelőtt a GPS jelet. Ebben az esetben a fényképezőgép esetleg egyáltalán nem kap GPS jelet. A GPS helyzetmeghatározó adatai és a sebesség adatai tájékoztató jellegűek.

1. GOMBOK FUNKCIÓI

Gomb	Üzemmód	Megjegyzés
BE/KI	Minden üzemmód	A kamera bekapcsolásához/kikapcsolásához nyomja meg és tartsa lenyomva.
MENÜ/ÜZEMMÓD	Videó/fotó üzemmód	Megnyomásával belép a MENÜ kínálatába.
	Minden üzemmód	Lenyomva tartásával módosítja a kamera üzemmódját - videó üzemmód (élő előnézet) » fotó üzemmód » galéria üzemmód.
	Videó üzemmód	Felvétel közben a gomb megnyomásával fényképet készíthet. Hosszan tartó megnyomásával manuálisan zárolja a felvételt.
	Menü	A kamera menüjében a gombnak vissza funkciója van.
OK	Videó üzemmód	Videó üzemmódban nyomja meg a felvételhez.
	Fotó üzemmód	Fotó üzemmódban nyomja meg a fényképezéshez.
	Galéria üzemmód	Bekapcsolja/kikapcsolja a lejátszást.
	Menü	A menüben a gomb megnyomásával léphet be a belső kiválasztás/megerősítés opcióba.
FEL	Videó/fotó üzemmód	A képet 4× közelebb hozza.
	Galéria üzemmód	Rövid megnyomásával 2×, 4×, 8× visszatér a játszott videóban.
	Menü	Rövid megnyomásával mozog fel/le irányban.
LE	Videó/fotó üzemmód	Rövid megnyomásával távolíthatja a közelített képet.
	Menü	Rövid megnyomásával mozog le/jobbra irányban.
	Galéria üzemmód	Rövid megnyomásával 2×, 4×, 8× felgyorsítja a lejátszást.
RESET	Minden üzemmód	Rövid megnyomásával az autós kamerát alaphelyzetbe állítja.

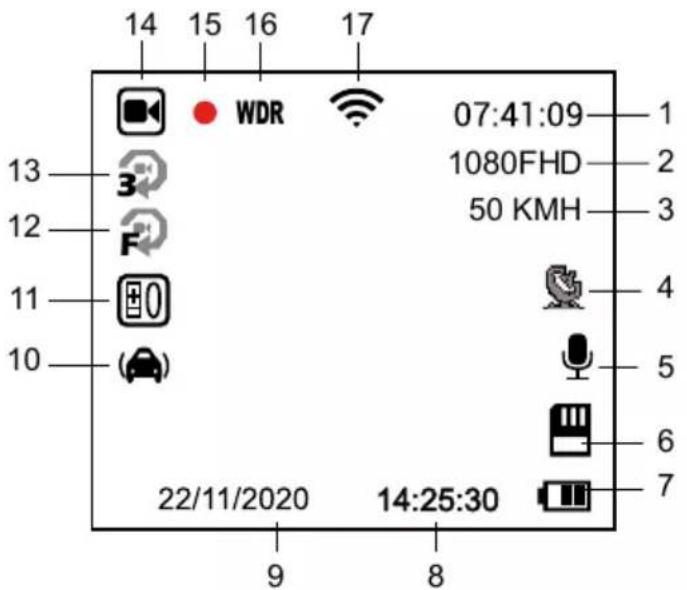

6. AZ IKONOK MAGYARÁZATA

14 15 16 17 WDR 07:41:09 1 1080FHD 2 50 KMH 3 13 3 F 12 11 10 (+) 4 5 6 7 22/11/2020 14:25:30 9 8

1	07:41:09	Megmaradó felvételi idő (a memóriakártyán lévő szabad helytől függően)
2	1080FHD	A kamera felbontása
3	50 KMH	Jelenlegi sebesség
4		GPS ikon (ha kéken világít, a kamera csatlakozott GPS-műholdhoz)
5		Mikrofon bekapcsolva/kikapcsolva
6	[8CBK]	A memóriakártya bent van
7		Töltés/akkumulátor állapotjelzője (ha a készülék nincs töltés alatt)
8	14:25:30	Időpont
9	22/11/2020	Dátum
10		G-szenzor
11		Expozíciós érték
12		Mozgásérzékelés
13		Beállítja a felvétel hosszát a hurokba
14	[DYS4]	Felvétel üzemmód
15		A villogó piros pont jelzi, hogy az eszköz éppen felvesz
16		WDR funkció bekapcsolva
17		WiFi bekapcsolva

1. MENÜ

	Menüpont	Beállítási lehetőségek	Leírás
Alapbeállítások	Videófelbontás	FHD 1080p / HD 720p	Beállítja a videó felbontását.
	Hurokfelvétel	Kikapcsolva / 1 perc /3 perc / 5 perc / 10 perc	A videó hurok hosszának beállítása.
	WDR	Kikapcsolva / Bekapcsolva	A dinamikus tartomány igyekszik ideális kompromisszumot elérni a videó legvilágosabb és legsötétebb helye között.
	Fény	+2.0; +5/3; +4/3; +1.0;+2/3; +1/3; 0; -1/3; -2/3;-1.0; -4/3; -5/3; -2.0	A „+“ érték beállítja a felvétel nagyobb fényerejét. A „-” érték beállítja a felvétel kisebb fényerejét, sötétíti a felvételt.
	Mozgásérzékelés	Kikapcsolva / Bekapcsolva	Beállítja a mozgásérzékelést.
	Hangfelvétel	Kikapcsolva / Bekapcsolva	Beállítja a hangfelvételt.
	Időbélyeg	Kikapcsolva / Bekapcsolva	Időbélyeg ábrázolásának beállítása a videón / fényképen.
	G-szenzor	Kikapcsolva / Alacsony / Közepes / Magas	Beállítja a G-szenzor érzékenységét.
Beállítás fényképező üzemmódban	Felvétel üzemmód	Azonnali felvétel/ 2 másodperc /5 másodperc /10 másodperces időzítő	Beállítja a felvétel üzemmódotLehetővé teszi a fénykép elkészítésének késleltetését 10 másodperccel.
	Kép nagysága	12M / 8M / 3M	Beállítja a fénykép felbontását.
	Fehéregyensúly	Auto / Nappali fény / Borult / Izzó / Fénycső	Normál körülmények között válassza az "Auto" lehetőséget. Ha a fényképezőgép nem rögzít természetes színeket, kézzel válassza ki a beállítást a fényviszonyoknak megfelelően.
	ISO	AUTO / 100 / 200 / 400	Meghatározza az érzékenységet a kép készítésekor.
	Szín	Szín / Fekete és fehér / Szépia	Kiválasztja a felvétel színes üzemmódját.
	Gyorsnézet	Kikapcsolva / 2s / 5s	A felvétel elkészítése után lehetővé teszi a 2 másodperces / 5- másodperces előnézetet.
	Stabilizálás	Kikapcsolva / Bekapcsolva	Kikapcsolja/bekapcsolja a képstabilizálást
	Minőség	Jó / normál / gazdaságos	Beállítja a fénykép minőségét.
	Élesség	Magas / Normál / Alacsony	Beállítja a fénykép élességét.
Beállítás lejátszás üzemmódban	Törlés	Aktuális törlése / Összes törlése	Fájl törlése.
	Védelem	Aktuális zárolása / Zárolás feloldása / Összes zárolása / Összes feloldása	Fájl zárolása/feloldása.
	Prezentáció	2 másodperc /5 másodperc /8 másodperc	Beállítja a prezentáció gyorsaságát.
Haladó beállítások	WiFi		Az OK gomb Bekapcsolja/Kikapcsolja a WIFI-t.
	Dátum/idő	ÉÉ/HH/NN	Dátum és idő beállítása.
	Gépkocsivezető neve	----	Használja a nyilakat az A-Z, 0-9 kiválasztásához. A kiválasztott karaktert erősítse meg az OK gomb megnyomásával, majd nyomja meg az OK gombot a teljes név megerősítéshez.
	Kikapcsolás késleltetése	Kikapcsolva / 10s / 20s / 30s	Lehetővé teszi a kamera azonnali kikapcsolásának elhalasztását, miután a kamerát leválasztotta a tápforrásról.Ez a funkció megfelelő például olyan gépkocsik esetében, amelyek rendelkeznek start/stop berendezéssel.
	Üzemi hang	Kikapcsolva / Bekapcsolva	A kamerahang beállításának bekapcsolása / kikapcsolása .
	Képernyőkímélő	Kikapcsolva/ 1 perc / 2 perc / 3 perc	Beállítja a képernyővédőt.
	Sebességmérő	Kikapcsolva/ 1 perc / 2 perc / 3 perc	Beállítja a sebességmérő funkciót képernyővédőként.
	Időzóna kiválasztása	UTC+12 - UTC-12	Időzóna beállítása.
	Sebességegységek	KMH / MPH	Sebességegységek beállítása.
	Frekvencia	50Hz / 60Hz	Videófrekvencia beállítása.
	Nyelv	Angol / francia / német / orosz / lengyel / cseh / szlovák / magyar / litván	Nyelv beállítása.
	Formattálni	Mégse / OK	Formázza az adatokat a memóriakártyán.
	Gyári beállítás	Mégse / OK	Beállítja a fényképezőgép gyári beállításait.
	Verzió	xxxx	Megjeleníti a telepített FW verziót.

8. MÜSZAKI PARAMÉTEREK

Videófelbontás	1920×1080 30FPS, 1280×720 30FPS
Felvételi szög	140°
Képernyő nagysága	1,5"
Memória típusa	Micro SD Class 10, max 128 GB
Videó formátuma	MP4
Időbélyeg	lgen
GPS	lgen
G-szenzor	lgen
Összekapcsolhatóság	WiFi / mini USB
Rendszer	MS Windows / MAC OS
Bemeneti feszültség	5 V
Éjszakai üzemmód	lgen
Elem kapacitása	180 mAh
Üzemi hőmérséklet	-5°C ~ 40°C

Megjegyzés: A specifikáció a készülék egyes részegységeinek cseréjével, vagy szoftverfrissítéssel módosulhat. Vigyázat, néhány európai uniós országban külön jogszabályok vonatkoznak az autós kamerával készült felvételekre. Ezért ajánlott külföldi út előtt tájékozódni a helyi jogszabályokról, ideális esetben a helyi autós klubokban. A kamera bizonyítékként használható, még akkor is, ha rendőrrel tárgyal. Szintén ajánlott az egyes országok jogszabályainak tanulmányozása. Felhívjuk a figyelmet, hogy az ilyen anyag felhasználható az ilyen felvétel szerzője ellen is. A LAMAX Electronics nem vállal felelősséget a kamerák vagy az e kamerákkal készített felvételek illegális használatáért.

Gyártó

elem6, s.r.o., Braškovská 308/15, 16100 Praha 6 www.lamax-electronics.com

A nyomdahibák és a kézikönyv változtatásainak jogát fenntartjuk.
