INSTRUKCJA OBSŁUGI T6 Lamax

8) Mobile Applikation

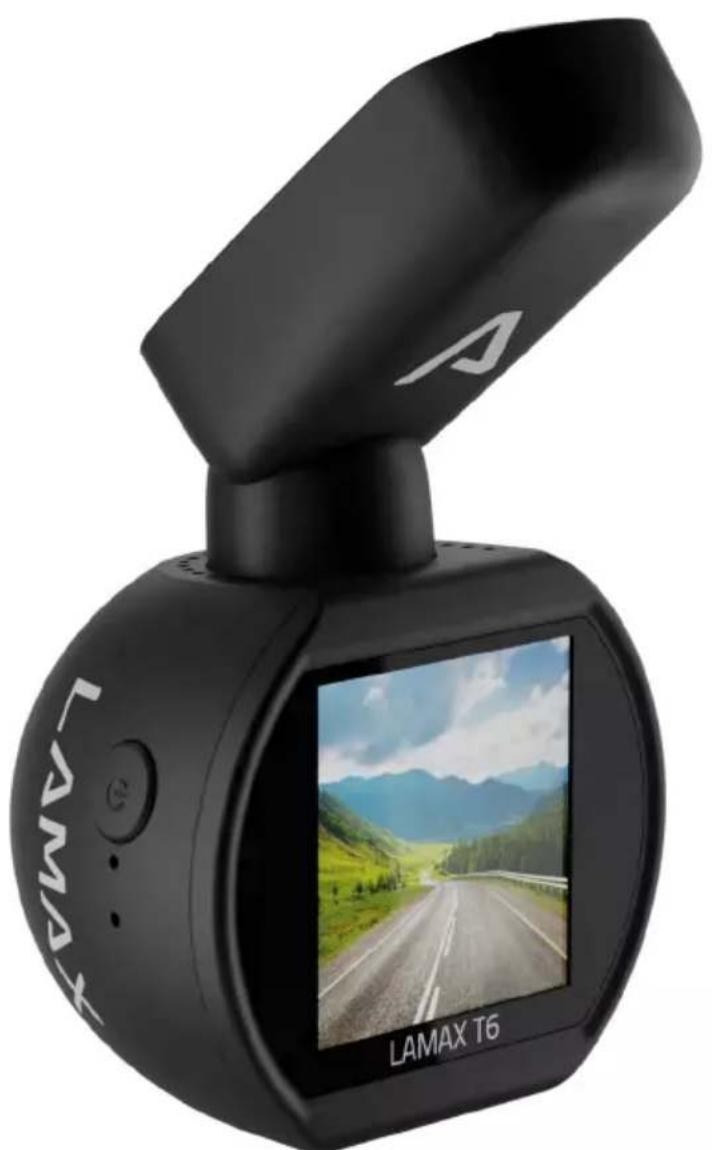

Kamera samochodowa z WiFi, GPS i magnetycznym uchwytem LAMAX T6

• Kamera samochodowa LAMAX T6
• Uchwyt GPS z naklejką 3M
• 2× zapasowa naklejka 3M
• Ładowarka do zapalniczki samochodowej
• Mini Kabel USB 0,7 m i Mini Kabel USB 3 m
• Podręcznik i instrukcje dot. bezpieczeństwa
  – Pokrowiec tkaninowy do przenoszenia kamery
• Ściereczka z mikrowłókna

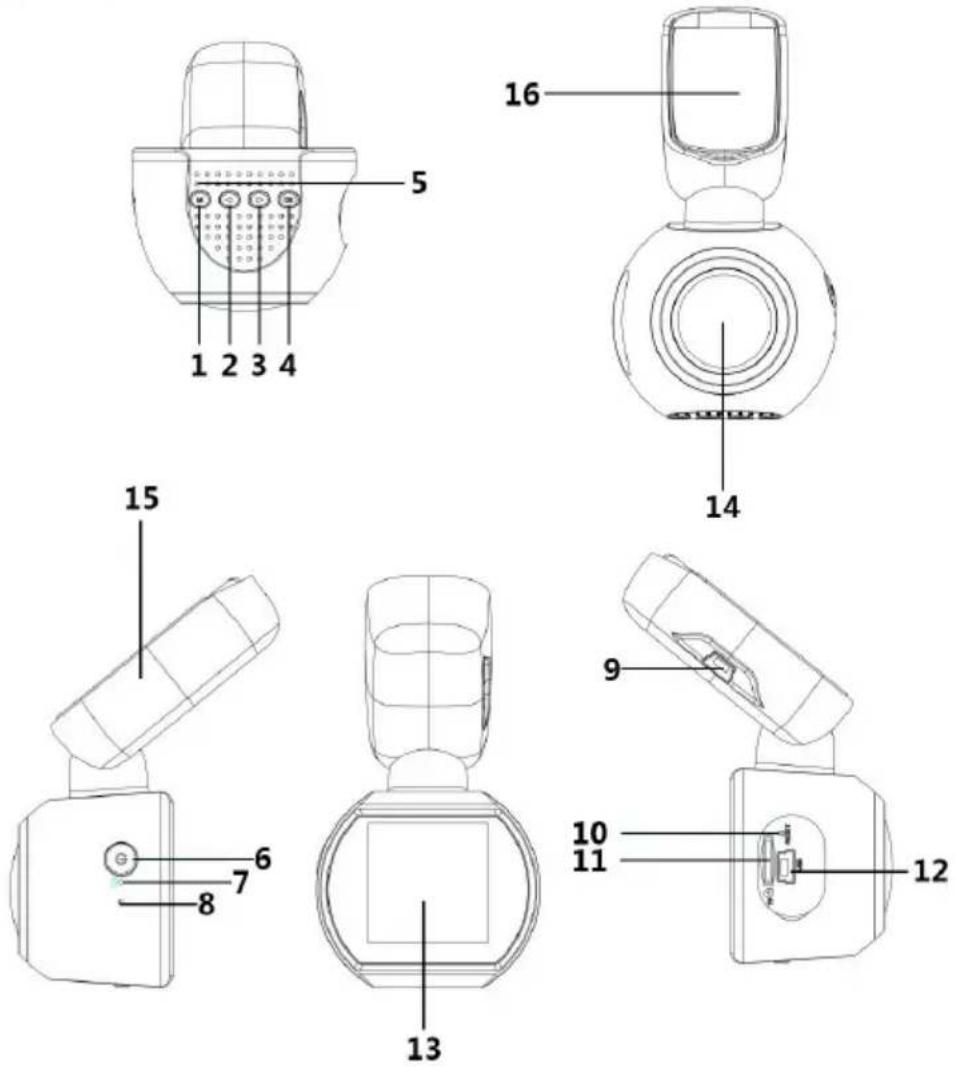

2. SZKIC PRODUKTU

1. Przycisk MENU/TRYB
2. Przycisk W GÓRĘ
3. Przycisk W DÓŁ
4. Przycisk OK
5. Głośnik
6. Przycisk WŁ./WYŁ (Power)
7. Mikrofon

8. LED

9. Wejście USB do ładowania

10. RESET
11. Slot na kartę Micro SD
12. Interfejs mini USB
13. Wyświetlacz
14. Soczewka
15. Uchwyt GPS
16. Naklejka 3M

3. INSTALACJA PRODUKTU

1) Kabel zasilania poprowadź do zapalniczki samochodowej wokół szyby przedniej, aby nie zasłaniał widoku kierowcy i bezpiecznie go zamocuj. Najlepiej urządzenie zamocować pomiędzy szybą przednią a lusterkiem wstecznym.
2) Nie instaluj urządzenia w położeniu, które mogłoby zasłaniać widok kierowcy lub rozpraszać jego uwagę.
3) Jeżeli korzystasz z urządzenia po raz pierwszy, bateria może nie być w pełni naładowana. W przypadku niemożliwości włączenia urządzenia z powodu niskiego zasilania, należy podłączyć ręcznie kabel zasilania zewnętrznego i doładować baterie.
4) Urządzenie korzysta z karty pamięci micro SDHC do 128 GB. Stosować markowe karty klasy 10 i wyższej. Przed użyciem należy kartę pamięci sformatować bezpośrednio w kamerze (patrz Ustawienia kamery). Kartę wkładać i wyjmować przy wyłączonej kamerze.

Ważne ostrzeżenie:

Aby kamera samochodowa LAMAX T6 i moduł GPS działały prawidłowo należy kabel z zasilaniem poprowadzić do mini portu USB w uchwycie GPS (nie bezpośrednio do mini portu USB w kamerze).

4. OBSŁUGA KAMERY SAMOCHODOWEJ LAMAX T6

1) Zasilanie

a) Kamerę można zasilać za pomocą kabla USB z PC, zasilacza sieciowego, a głównie za pomocą ładowarki do zapalniczki samochodowej (wchodzi w skład zestawu).
b) Kamera przeznaczona jest do stałego zasilania. Zintegrowanej baterii nie można wyjąć ani wymienić.

2) Włączenie i wyłączenie kamery

a) Kamera włączy się automatycznie po podłączeniu do zasilania.
b) Kamere włącać/wyłącać poprzez wciśniecie przycisku WŁ./WYŁ. na okres 3-5 sekund.
c) Kamera wyłączy się automatycznie po odłączeniu z zasilania.

3) Przełączenie trybów i poruszanie się w menu

a) Przytrzymując przycisk „MENU/TRYB” można przełączać pomiędzy trybami: tryb wideo (podgląd na żywo) » tryb zdjęcie » tryb galeria.
b) Aby wejść do menu należy w odpowiednim trybie nacisnąć przycisk „MENU/TRYB”. Menu kamery składa się z dwóch oddzielnych części: ustawienie wideo/zdjęcia » ustawienie kamery. Pomiedzy poszczególnymi częściami poruszać się za pomocą strzałek „W GÓRĘ” i „W DÓŁ”. Do wejścia do menu służy przycisk „OK”. W każdej oddzielnej części menu następnie można poruszać się pionowo za pomocą strzałek „W GÓRĘ” i „W DÓŁ”, opcję potwierdzić naciskając przycisk „OK”.
c) Do oddzielnej części menu ustawienie wideo/ustawienie zdjęcia można wejść tylko z odpowiedniego trybu. Czyli do ustawienia wideo można wejść tylko z trybu wideo. Do ustawienia zdjęcie można wejść tylko z trybu zdjęcie.
d) Do powrotu o poziom wstecz służy przycisk „MENU/TRYB”.

4) Nagrywanie / wykonywanie zdjęć / przeglądanie galerii

a) Włączenie nagrywania/wykonania zdjęcia dokonamy naciskając w odpowiednim trybie przycisk "OK".
b) Automatyczne nagrywanie – funkcja automatycznego nagrywania jest stale włączona. Automatyczne nagrywanie zostanie uruchomione po podłączeniu kamery do zasilania. W przypadku samochodu z zasilaniem zależnym od rozrusznika, kamera włączy się i rozpocznie nagrywanie po uruchomieniu samochodu.

c) Automatyczne zakończenie nagrywania i wyłączenie – kamera automatycznie przestanie nagrywać i wyłączy się po przerwaniu zasilania, czyli po wyłączeniu silnika. Niektóre samochody mają zapalniczkę zasilaną przez cały czas. W tym przypadku należy pamiętać o odłączeniu kabla z zapalniczki.

d) Po przełączeniu do trybu galeria wyświetli się lista nagranych filmów i wykonanych zdjęć. Do poruszania się pomiędzy poszczególnymi nagraniami i zdjęciami służą strzałki „W GÓRĘ” i „W DÓŁ”. Do włączenia i wyłączenia zapisu służy przycisk „OK”.

5) Kasowanie i ochrona wykonanych zapisów

Urządzenie dzieli zapisy wideo na poszczególne pętle. W przypadku zapelnienia karty pamięci rozpo- cznie automatycznie przegrywać najstarsze wykonane filmy nowymi. Jeżeli chcemy zamknąć niektó- re filmy przed ewentualnym skasowaniem należy je odpowiednio chronić:

a) Wybrać zapis w Trybie galeria.

b) Nacisnąć przycisk „MENU/TRYB”.

c) Wybrać, czy chcemy zapis skasować lub ochronić (zamknąć/otworzyć).

d) Wybrać, czy chcemy wybraną operację wykonać tylko dla wybranego zapisu lub dla wszystkich zapisów.

6) Podłączenie do PC

a) Kamerę do PC można podłączyć za pomocą mini kabla USB, który wchodzi w skład zestawu. W tym przypadku należy kabel podłączyć bezpośrednio do mini portu USB kamery.

b) Potwierdzić opcję Mass storage przyciskiem OK.

c) Kamera zostanie podłączona do PC jako jednostka dyskowa i może odtwarzać/kopiować zapisy.

7) Reset

W przypadku, gdy kamera przestanie reagować, wsunąć spinacz (lub inny podobny przedmiot) do otworu RESET i delikatnie nacisnąć przycisk wewnątrz. Kamera zostanie wyłączona.

8) Mobilna aplikacja

a) Włączenie WiFi i instalacja aplikacji HQBKiNG

1. Najpierw zainstalować do swojego urządzenia aplikację HQBKiNG dostępną zarówno dla Android jak też iOS. Proszę zeskanować następujący kod QR do pobrania aplikacji "HQBKiNG".

1. Włączyć WiFi na LAMAX T6 – przejść do Ustawienie kamery → WiFi → Przyciskiem „OK” włączyć/wyłączyć WiFi.

2. Po włączeniu WiFi na ekranie wyświetli się ikonka WiFi 📞.

3. W urządzeniu wybrać sieć WiFi LAMAX T6 i wpisać hasło: 12345678, następnie podłączyć się do kamery.

4. Po podłączeniu urządzenia do sieci WiFi kamery na kamerze obok ikony WiFi wyświetli się żółty wykrzyknik.

5. Odległość pomiędzy LAMAX T6 i urządzeniem nie powinna być większa niż 10 m.

b) Uruchomienie aplikacji HQBKiNG

1. Jeżeli urządzenie zostało pomyślnie podłączone do sieci WiFi LAMAX T6, otworzyć aplikację HQBKiNG.

2. Po otwarciu aplikacji HQBKiNG aplikacja połączy się automatycznie z LAMAX T6, kamera rozpoczę-nie nagrywanie, a na urządzeniu wyświetli się żywy podgląd filmu.

9) Obsługa aplikacji

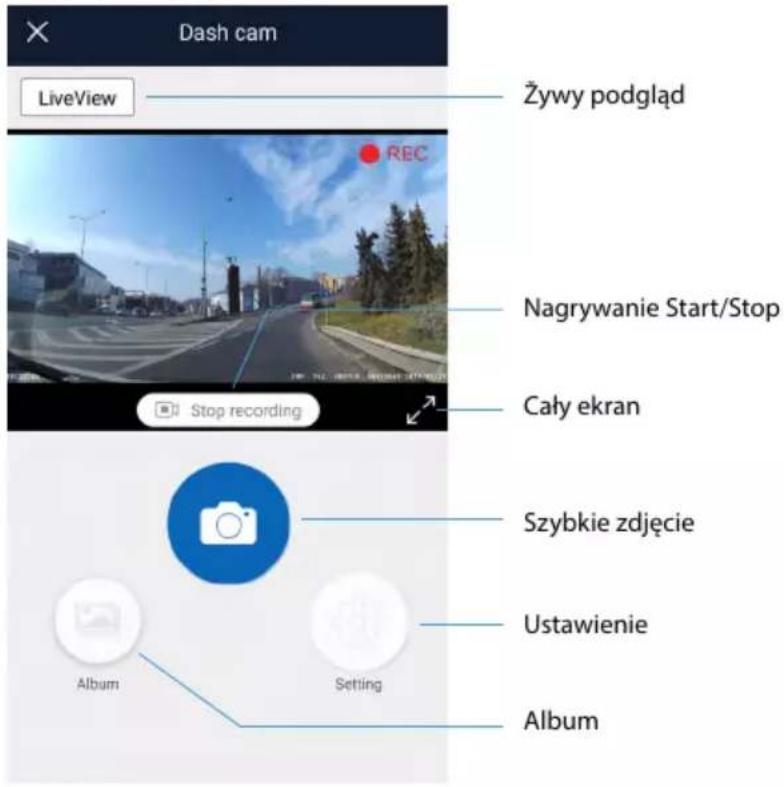

a) Żywy podgląd filmu

Dash cam LiveView Żywy podgląd Nagrywanie Start/Stop Cały ekran Stop recording Szybkie zdjęcie Ustawienie Album Setting Album

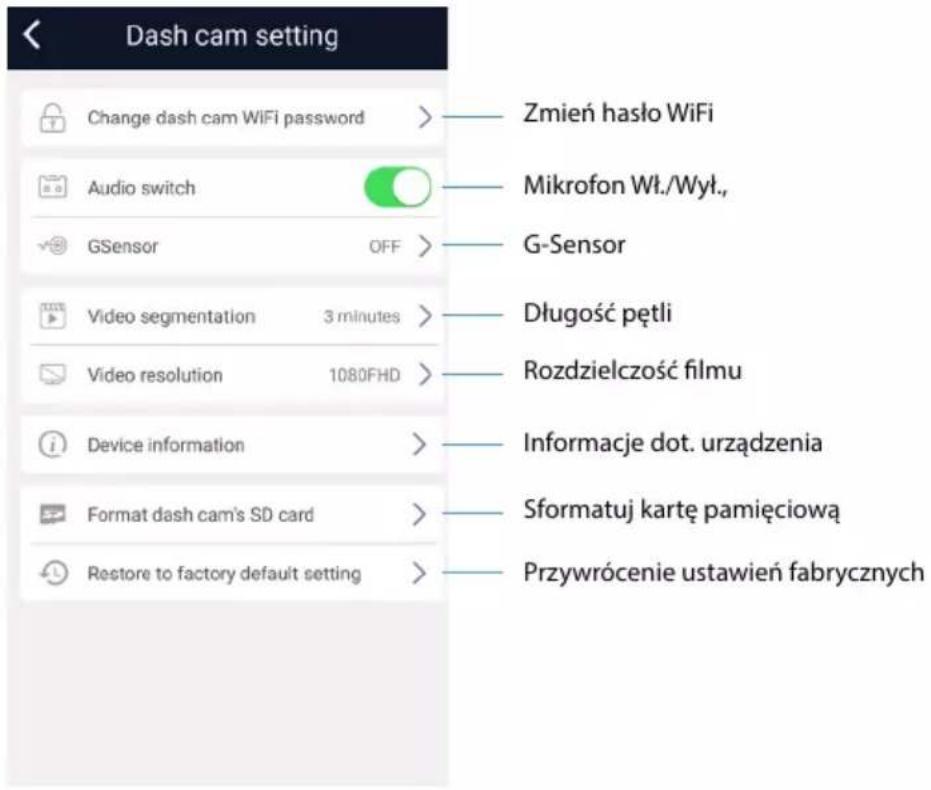

b) Ustawienie

Dash cam setting Change dash cam WiFi password > Audio switch GSensor OFF > Video segmentation 3 minutes > Video resolution 1080FHD > Device information > Format dash cam's SD card > Restore to factory default setting > Zmień hasło WiFi Mikrofon Wł./Wyt., G-Sensor Długość pętli Rozdzielczość filmu Informacje dot. urządzenia Sformatuj kartę pamięciową Przywrócenie ustawień fabrycznych

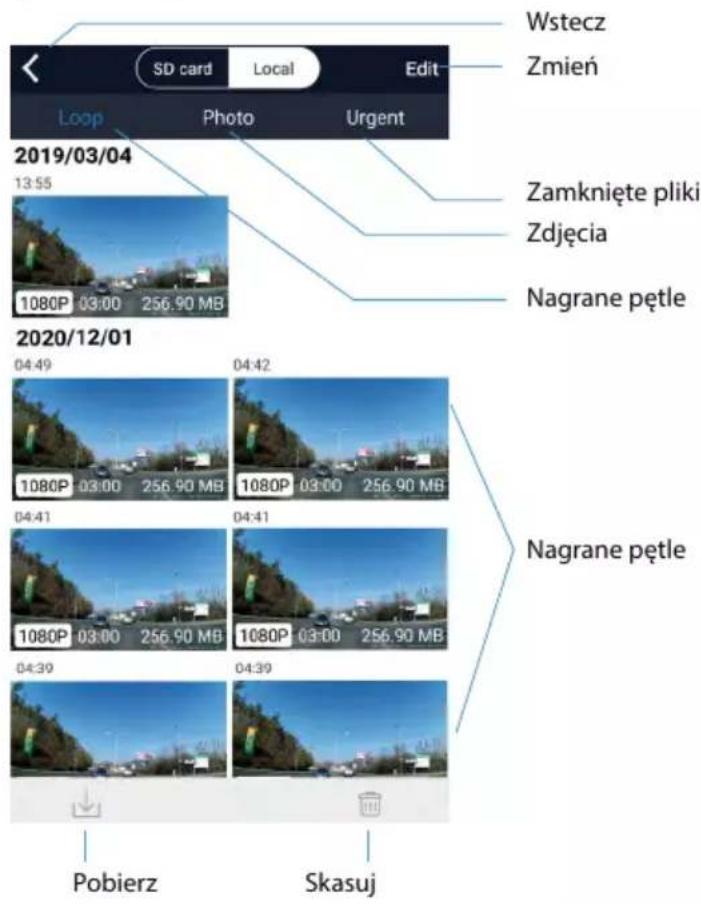

c) Pobranie plików

Wstecz Zmień Loop Photo Urgent 2019/03/04 13:55 1080P 03:00 256.90 MB 2020/12/01 04:49 1080P 03:00 256.90 MB 04:42 1080P 03:00 256.90 MB 04:41 1080P 03:00 256.90 MB 04:41 1080P 03:00 256.90 MB 04:39 1080P 03:00 256.90 MB 04:39 Nagrane pętle Nagrane pętle Pobierz Skasuj

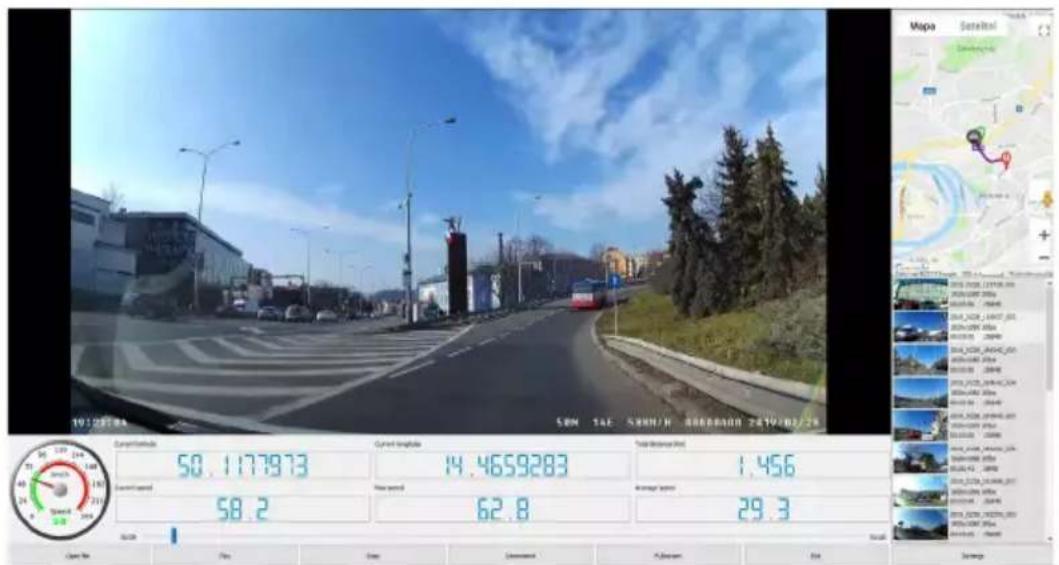

10) Programowy odtwarzacz – GPS player

Kamera samochodowa LAMAX T6 oferuje możliwość korzystania z inteligentnej i praktycznej aplikacji oprogramowania, która umożliwia oglądanie na jednym ekranie nagrywanego filmu, wyświetlenie trasy na mapach, współrzędne GPS i danych dotyczących prędkości.

19/20/20 SOM TAE SWEHN GABRADO 24/10/20/20 Camera parameters 58.177973 Current length 14.4659283 Total distance (km) 58.2 View speed 62.8 Average speed 1.456 29.3 Mapo Geselstel Geselstel Mapo Geselstel Mapo Geselstel Mapo Geselstel Mapo Geselstel Mapo Geselstel Mapo Geselstel Mapo Geselstel Mapo Geselstel Mapo Geselstel Mapo Geselstel Mapo Geselstel Mapo

Plik instalacyjny do tego odtwarzacza można pobrać na stronach internetowych www.lamax-electronics.com, w zakładce LAMAX T6 » Do pobrania

*Jeżeli przednia szyba samochodu jest zabarwiona warstwą odblaskową lub jest ogrzewana, może to obniżyć jakość zapisu, a przede wszystkim sygnał GPS. W takim przypadku kamera może w ogółe nie odbierać sygnału GPS. Dane dotyczące pozycjonowania GPS i prędkości są jedynie orientacyjne.

1. FUNKCJE PRZYCISKÓW

Przycisk	Tryb	Uwaga
WŁ./WYŁ.	Wszystkie tryby	Naciśnij i przytrzymaj w celu włączenia/wyłączenia kamery.
MENU/TRYB	Tryb wideo/zdjęcia	Przez naciśnięcie wchodzisz do oferty MENU.
	Wszystkie tryby	Przytrzymując zmienisz tryby kamery – tryb wideo (żywy podgląd) » tryb zdjęcie » galeria.
	Tryb wideo	Podczas nagrywania przez naciśnięcie wykonasz zdjęcie. Długim przytrzymaniem manualnie zamkniesz nagrywanie.
	Menu	W menu kamery przycisk posiada funkcję wstecz.
OK	Tryb wideo	W trybie wideo naciśnij, aby nagrywać.
	Tryb zdjęcie	W trybie zdjęcie naciśnij, aby wykonać zdjęcie.
	Tryb galeria	Włączy/wyłączy odtwarzanie.
	Menu	Wciśnij w menu, aby przejść do wyboru wewnętrznego/potwierdzenia.
W GÓRĘ	Tryb wideo/zdjęcie	Przybliży obraz do 4x.
	Tryb galeria	Krótkie naciśnięcie umożliwia powrót w odtwarzanym wideo 2x, 4x, 8x.
	Menu	Krótkie naciśnięcie umożliwia poruszanie się w góre/w lewo.
W DÓŁ	Tryb wideo/zdjęcie	Krótkie naciśnięcie umożliwia oddalenie już przybliżonego obrazu.
	Menu	Krótkie naciśnięcie umożliwia poruszanie się w dół/w prawo.
	Tryb galeria	Krótkie naciśnięcie umożliwia przyspieszenie odtwarzania 2x, 4x, 8x.
RESET	Wszystkie tryby	Krótkie naciśnięcie umożliwia zresetowanie kamery samochodowej.

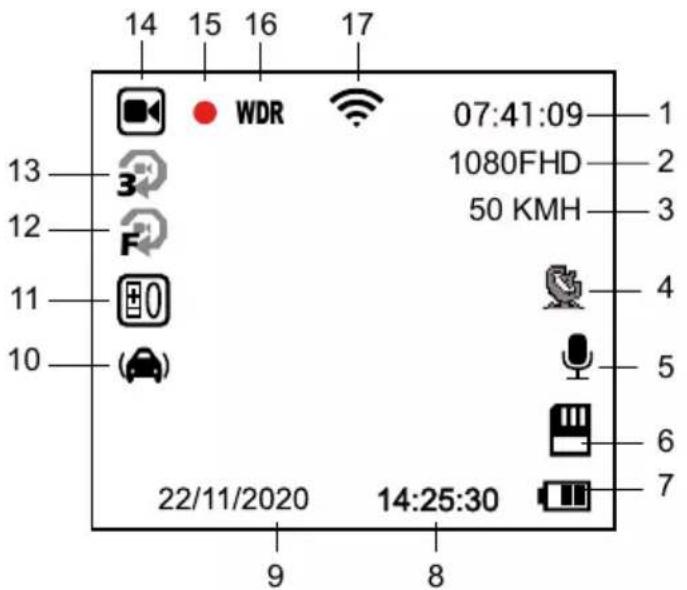

6. OBJAŚNIENIE DOTYCZĄCE IKON

14 15 16 17 WDR 07:41:09 1 1080FHD 2 50 KMH 3 13 3 F 12 11 10 (+) 4 5 6 7 22/11/2020 14:25:30

1	07:41:09	Pozostały czas nagrywania(w zależności od wolnego miejsca na karcie pamięci)
2	1080FHD	Rozdzielczość kamery
3	50 KMH	Aktualna prędkość
4		Ikona GPS (świeci na niebiesko, kamera jest podłączona do satelity GPS)
5		Mikrofon włączyć/wyłączyć
6		Wstawiona karta pamięciowa
7	[2C8A]	Wskaźnik zasilania / stanu baterii (jeżeli urządzenie nie jest zasilane)
8	14:25:30	Czas
9	22/11/2020	Data
10	[8YZT]	G-sensor
11		Wartość ekspozycji
12	[05Y7]	Detekcja ruchu
13		Ustawienie długości nagrywania w pętli
14	[2BCT]	Tryb nagrywania
15		Migająca czerwona kropka oznacza, że urządzenie właśnie nagrywa
16	[04Y7]	WDR funkcja włączona
17	[0248]	WiFi włączone

1. MENU

	Pozycja menu	Opcje ustawienia	Opis
Ustawienia podstawowe	Rozdzielczość wideo	FHD 1080p / HD 720p	Nastawi rozdzielczość wideo.
	Nagrywanie w pętli	Wyłączone / 1 minuta / 3 minuty / 5 minut / 10 minut	Ustawi długość pętli wideo.
	WDR	Wyłączona / Włączona	Dynamiczny zakres stara się o idealny kompromis pomiędzy najjaśniejszym i najciemniejszym miejscem na wideo.
	Jasność	+2.0 ; +5/3 ; +4/3 ; +1.0 ; +2/3 ; +1/3 ; 0 ; -1/3 ; -2/3 ; -1.0 ; -4/3 ; -5/3 ; -2.0	Wartość „+“ ustawia większą jasność zapisu. Wartość „-” ustawia niższą jasność, ściemnia zapis.
	Detekcja ruchu	Wyłączona / Włączona	Ustawi funkcję detekcji ruchu.
	Zapis dźwięku	Wyłączony / Włączony	Ustawi nagrywanie dźwięku.
	Znacznik daty i czasu	Wyłączony / Włączony	Ustawi znacznik daty i czasu na wideo / zdjęciu.
	G-Sensor	Wyłączony / Niska / Średnia / Wysoka	Ustawi czułość G-Sensora.
Ustawienia w trybie fotografowania	Tryb zdjęcia	Natychmiastowe zdjęcie / 2s / 5s / 10s zegar	Ustawi tryb zdjęcia. Umożliwia opóźnienie wykonania zdjęcia do 10 sekund.
	Wielkość obrazu	12M / 8M / 3M	Ustawi rozdzielczość zdjęcia.
	Zrównoważony biały	Auto / Światło dzienne / Pochmurnie / Żarówka / Świetłówka	W normalnych warunkach wybrać opcję „Auto”. Jeżeli kamera nie rejestruje naturalnych kolorów, wybrać ustawienie ręczne w zależności od warunków świetlnych.
	ISO	AUTO / 100 / 200 / 400	Określa czułość podczas wykonywania zdjęcia.
	Kolor	Kolor / Czarny i biały / Sepia	Wybierze tryb koloru zdjęcia.
	Szybki podgląd	Wyłączony / 2s / 5s	Pozwala 2s / 5s na podgląd po utworzeniu obrazu.
	Stabilizacja	Wyłączona / Włączona	Włączy/wyłączy stabilizację obrazu.
	Jakość	Dobra / Normalna / Oszczędna	Ustawi jakość zdjęcia.
	Ostrość	Wysoka / Normalna / Niska	Ustawi ostrość zdjęcia.
Ustawienia w trybie odtwarzania	Skasować	Skasuj aktualne / Skasuj wszystko	Skasuje plik.
	Chronić	Zamknij aktualne / Otwórz aktualne / Zamknij wszystko / Otwórz wszystko	Zamknie / Otworzy plik.
	Prezentacja	2 sekundy / 5 sekund / 8 sekund	Ustawi prędkość prezentacji.
Ustawienia zaawansowane	WiFi		Przyciskiem OK Włączy/Wyłączy WiFi.
	Data/godzina	RR/MM/DD	Ustawienie daty i godziny.
	Nazwisko kierowcy	- - - - - -	Za pomocą strzałek wybrać znak A-Z, 0-9. Wybrany znak potwierdzić przyciskiem OK, całe nazwisko potwierdzić przyciskiem OK.
	Opóźnienie wyłączenia	Wyłączone / 10s / 20s / 30s	Umożliwia opóźnienie natychmiastowego wyłączenia po odłączeniu kamery z zasilania. Ta funkcja jest korzystna na przykład w samochodach z urządzeniem start/stop.
	Dźwięk pracy	Wyłączony / Włączony	Ustawienie wyłączenia / wyłączenia dźwięku kamery.
	Wygaszacz ekranu	Wyłączone / 1 min / 2 min / 3 min	Ustawi wygaszacz ekranu.
	Tachometr	Wyłączone / 1 min / 2 min / 3 min	Ustawi funkcję tachometru jako wygaszacz ekranu.
	Wybór strefy czasowej	UTC+12 - UTC-12	Ustawienie strefy czasowej.
	Jednostki prędkości	KMH / MPH	Ustawienie jednostek prędkości.
	Częstotliwość	50Hz / 60Hz	Ustawienie częstotliwości wideo.
	Język	Angielski / Francuski / Niemiecki / Rosyjski / Polski / Czeski / Słowacki / Węgierski / Litewski	Ustawienie języka.
	Formatowanie	Anuluj / OK	Formatuje dane na karcie pamięciowej.
	Ustawienia fabryczne	Anuluj / OK	Ustawi kamerę na wartości fabryczne.
	Wersja	xxxx	Wyświetli zainstalowaną wersję FW.

8. PARAMETRY TECHNICZNE

Rozdzielczość wideo	1920×1080 30FPS, 1280×720 30FPS
Kąt widzenia	140°
Wielkość ekranu	1,5"
Rodzaj pamięci	Micro SD Class 10, maks. 128 GB
Format wideo	MP4
Znacznik daty i czasu	Tak
GPS	Tak
G-sensor	Tak
Łączność	WiFi / mini USB
System	MS Windows / MAC OS
Napięcie wejściowe	5 V
Tryb nocny	Tak
Pojemność baterii	180 mAh
Temperatura pracy	-5°C ~ 40°C

Uwaga: W wyniku wymiany jakiejś części urządzenia lub aktualizacji oprogramowania mogą ulec zmianie specyfikacje. Uwaga, niektóre kraje Unii Europejskiej mają specyficzne przepisy dotyczące nagrywania za pomocą kamery samochodowej. Dlatego przed każdym wyjazdem zagranicznym zalecamy zapoznanie się z lokalnymi przepisami, najlepiej w lokalnych klubach samochodowych. Kamera może służyć jako materiał dowodowy, nawet gdy mamy do czynienia z funkcjonariuszem policji. Jeszcze raz zalecamy zapoznanie się regulacjami prawnymi obowiązującymi w danym kraju. Ostrzegamy, że taki materiał może być również użyty przeciwko autorowi takiego zapisu. Marka LAMAX Electronics nie ponosi odpowiedzialności za nielegalne korzystanie z kamer ani zarejestrowanych przez nie materiałów.

Producent

Błędy drukowe i zmiany w podręczniku są zastrzeżone.
