NÁVOD NA OBSLUHU T6 Lamax

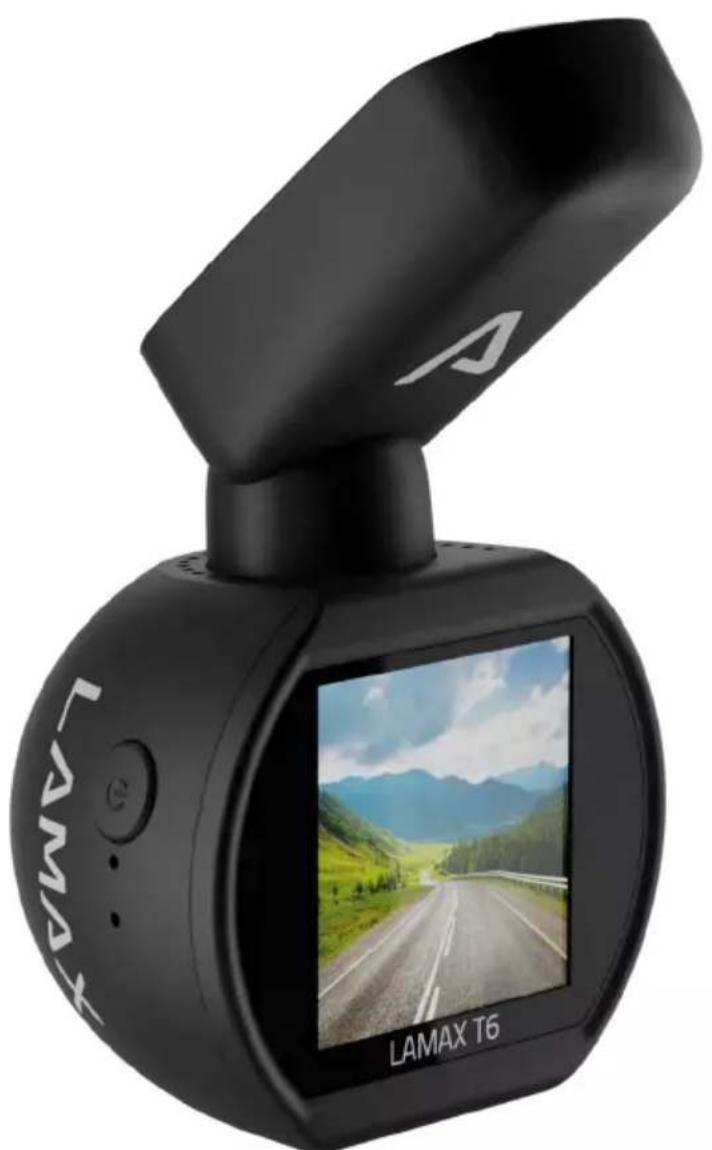

Autokamera s WiFi, GPS a magnetickým držiakom LAMAX T6

• Autokamera LAMAX T6
• GPS držiak s 3M samolepkou
• 2× náhradná 3M samolepka
  – Nabíjačka do autozapaľovača
• Mini USB kábel 0,7 m a Mini USB kábel 3 m
• Manuál a bezpečnostné inštrukcie
  – Látkové vrecúško na prenos kamery
• Utierka z mikrovlákna

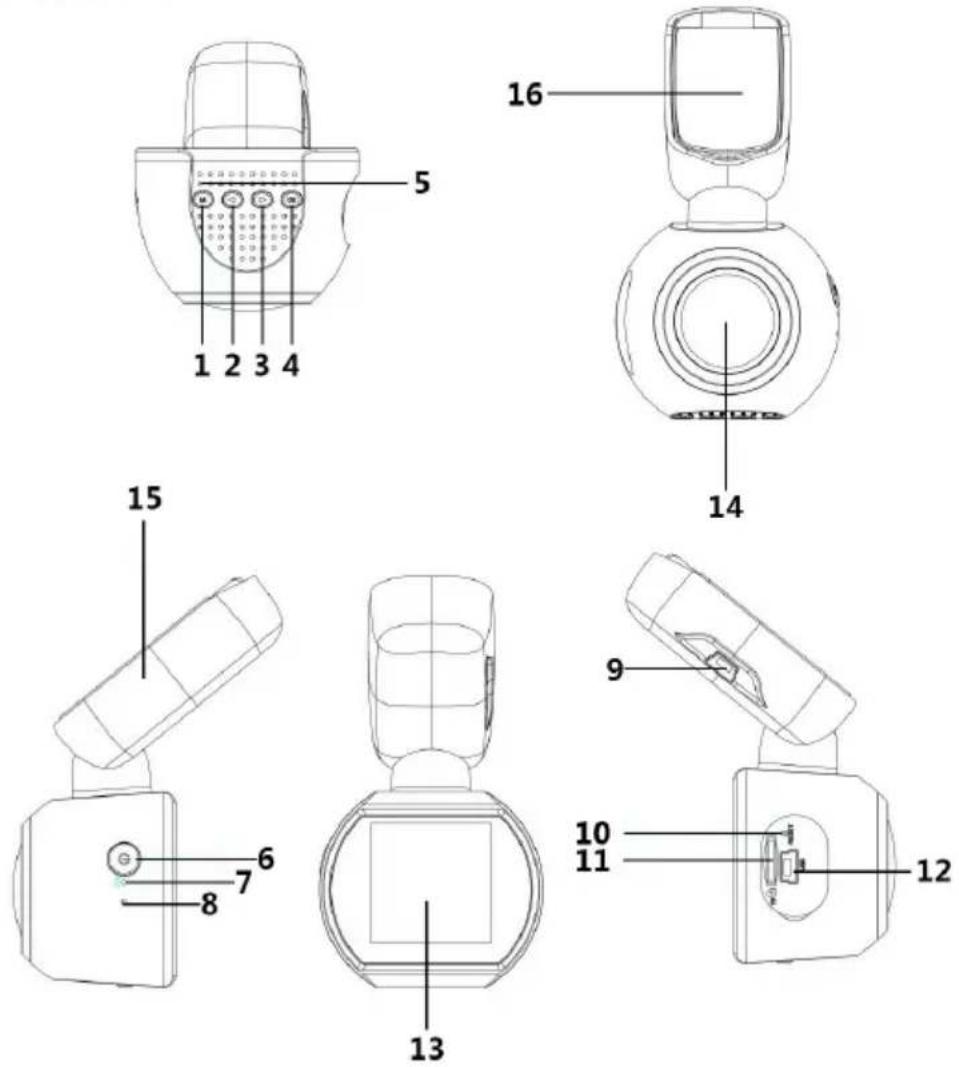

2. NÁKRES PRODUKTU

1. Tlačidlo MENU/REŽIM
2. Tlačidlo HORE
3. Tlačidlo DOLE
4. Tlačidlo OK
5. Reproduktor
6. Tlačidlo ZAP/VYP (Power)
7. Mikrofón

8. LED

9. USB vstup pre nabíjanie

10. RESET
11. Slot na Micro SD kartu
12. Rozhranie mini USB
13. Displej
14. Šošovka
15. GPS držiak
16. 3M nálepka

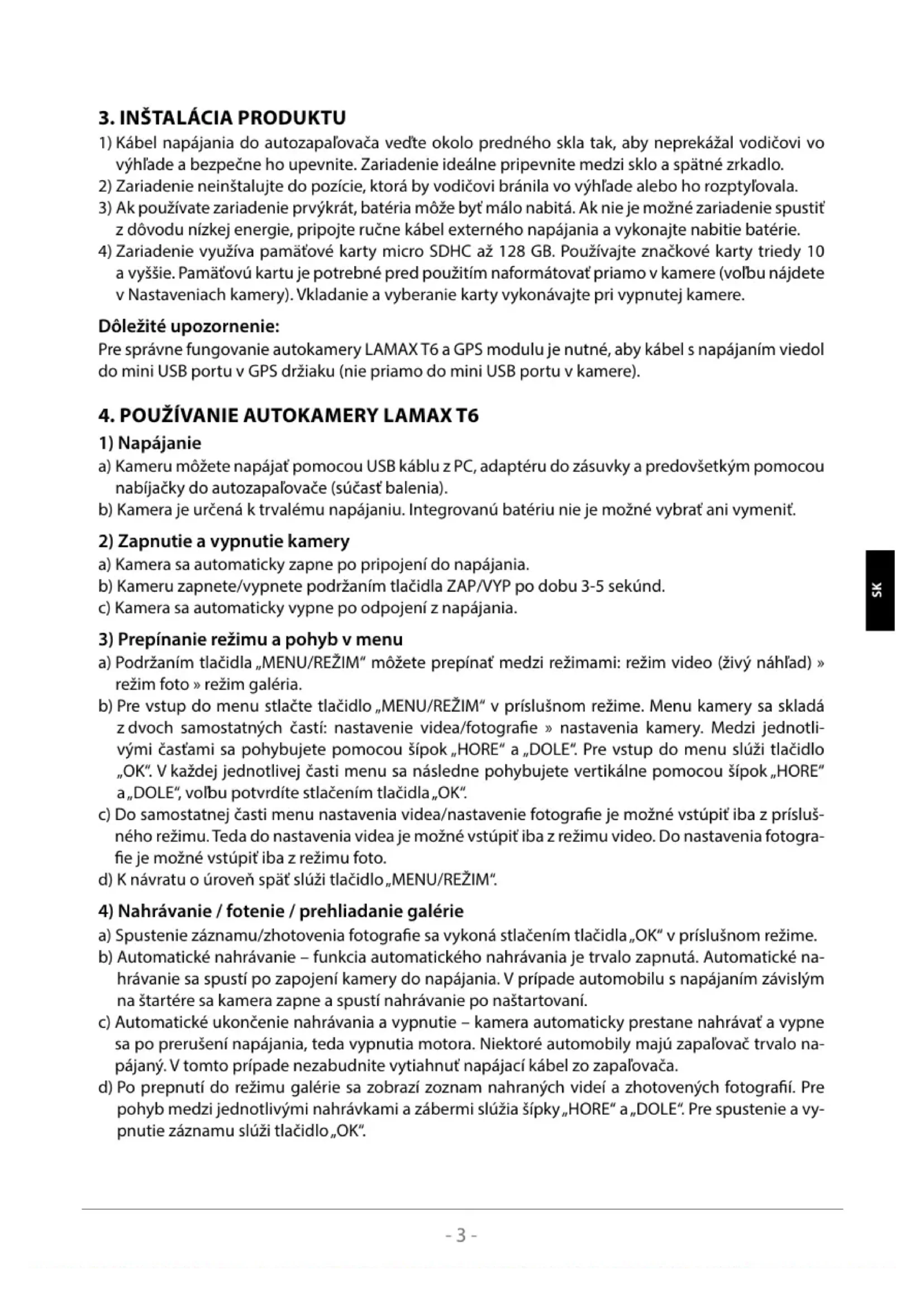

3. INŠTALÁCIA PRODUKTU

1) Kábel napájania do autozapaľovača vedťe okolo predného skla tak, aby neprekážal vodičovi vo výhlade a bezpečne ho upevnite. Zariadenie ideálne pripevnite medzi sklo a spätné zrkadlo.
2) Zariadenie neinštalujte do pozície, ktorá by vodičovi bránila vo výhlade alebo ho rozptylovala.
3) Ak používate zariadenie prvýkrát, batéria môže byť málo nabitá. Ak nie je možné zariadenie spustit z dôvodu nízkej energie, pripojte ručne kábel externého napájania a vykonajte nabitie batérie.
4) Zariadenie využíva pamătové karty micro SDHC až 128 GB. Používajte značkové karty triedy 10 a vyššie. Pamătovú kartu je potrebné pred použitím naformátovať priamo v kamere (volbu nájdete v Nastaveniach kamery). Vkladanie a vyberanie karty vykonávajte pri vypnutej kamere.

Dôležité upozornenie:

Pre správne fungovanie autokamery LAMAX T6 a GPS modulu je nutné, aby kábel s napájaním viedol do mini USB portu v GPS držiaku (nie priamo do mini USB portu v kamere).

4. POUŽÍVANIE AUTOKAMERY LAMAX T6

1) Napájanie

a) Kameru môžete napájať pomocou USB káblu z PC, adaptéru do zásuvky a predovšetkým pomocou nabíjačky do autozapaľovače (súčasť balenia).
b) Kamera je určená k trvalému napájaniu. Integrovanú batériu nie je možné vybrať ani vymenit.

2) Zapnutie a vypnutie kamery

a) Podržaním tlačidla „MENU/REŽIM“ môžete prepínať medzi režimami: režim video (živý náhl’ad) » režim foto » režim galéria.
b) Pre vstup do menu stlačte tlačidlo „MENU/REŽIM“ v príslušnom režime. Menu kamery sa skladá z dvoch samostatných častí: nastavenie videa/fotografie » nastavenia kamery. Medzi jednotlivými časťami sa pohybujete pomocou šípok „HORE“ a „DOLE“. Pre vstup do menu slúži tlačidlo „OK“. V každej jednotlivej časti menu sa následne pohybujete vertikálne pomocou šípok „HORE“ a „DOLE“, volbu potyrdíte stlačením tlačidla „OK“.
c) Do samostatnej časti menu nastavenia videa/nastavenie fotografie je možné vstúpiť iba z príslušného režimu. Teda do nastavenia videa je možné vstúpiť iba z režimu video. Do nastavenia fotografie je možné vstúpiť iba z režimu foto.
d) K návratu o úroveň spät slúži tlačidlo „MENU/REŽIM“.

4) Nahrávanie / fotenie / prehliadanie galérie

a) Spustenie záznamu/zhotovenia fotografie sa vykoná stlačením tlačidla „OK“ v príslušnom režime.
b) Automatické nahrávanie – funkcia automatického nahrávania je trvalo zapnutá. Automatické nahrávanie sa spustí po zapojení kamery do napájania. V prípade automobilu s napájaním závislým na štartére sa kamera zapne a spustí nahrávanie po naštartovaní.
c) Automatické ukončenie nahrávania a vypnutie – kamera automaticky prestane nahrávať a vypne sa po prerušení napájania, teda vypnutia motora. Niektoré automobily majú zapaľovač trvalo napájaný. V tomto prípade nezabudnite vytiahnuť napájací kábel zo zapaľovača.
d) Po prepnutí do režimu galérie sa zobrazí zoznam nahraných videí a zhotovených fotografií. Pre pohyb medzi jednotlivými nahrávkami a zábermi slúžia šípky „HORE“ a „DOLE“. Pre spustenie a vy-pnutie záznamu slúži tlačidlo „OK“.

5) Mazanie a ochrana zhotovených záznamov

Zariadenie delí videozáznamy na jednotlivé slučky. V prípade zaplnenia pamäťovej karty začne automaticky prehrávať najstaršie zhotovené videá novými. Ak chcete niektoré videá uzamknúť pred prípadným premazaním, je nutné tieto videá chránít:

a) Vyberte záznam v Režime galéria.
b) Stlačte tlačidlo „MENU/REŽIM“.
c) Zvol'te, či chcete záznam zmazat' či chránit' (uzamknút/odomknút).
d) Zvolte, či chcete vybranú operáciu vykonať len pre vybraný záznam či pre všetky záznamy.

6) Pripojenie k PC

a) Kameru je možné pripojit k PC pomocou mini USB kábla, ktorý je súčastou balenia. V tomto prípa-de je nutné kábel zapojiť priamo do mini USB portu kamery.
b) Potvrdte volbu Mass storage tlačidlom OK.
c) Kamera sa pripojí k PC ako disková jednotka a môžete prehrávať/kopírovať záznamy.

7) Reset

V prípade, že kamera prestane reagovať, zasuňte kancelársku sponku (alebo iný podobný predmet) do dierky RESET a jemne stlačte tlačidlo vnútri. Kamera sa vypne.

8) Mobilná aplikácia

a) Zapnutie WiFi a inštalácia aplikácie HQBKiNG

1. Najprv si nainštalujte do Vášho zariadenia aplikáciu HQBKiNG dostupnú ako pre Android tak iOS. Prosím naskenujte nasledujúci QR kód na stiahnutie aplikácie „HQBKiNG“.

1. Zapnite WiFi na LAMAX T6 – prejdite do Nastavení kamery → WiFi → Tlačidlom „OK“ zapnete/vypnete WiFi.
2. Po zapnutí WiFi sa na displeji zobrazí ikonka WiFi
3. V zariadení vyberte WiFi siet' LAMAX T6 a zadajte heslo: 12345678, potom sa pripojíte ku kamere.
4. Po pripojení zariadenia k WiFi sieti kamery sa na kamere vedľa ikonky WiFi zobrazí žltý výkričník.
5. Vzdialenost medzi LAMAX T6 a zariadením by nemala byt dlhšia ako 10 m.

1. Ak je Vaše zariadenie úspešne pripojené k WiFi sieti LAMAX T6, otvorte aplikáciu HQBKiNG.
2. Po otvorení aplikácie HQBKiNG sa aplikácia automaticky prepojí s LAMAX T6, kamera začne nahrávať a na vašom zariadení sa zobrazí živý náhlad video.

9) Ovládanie aplikácie

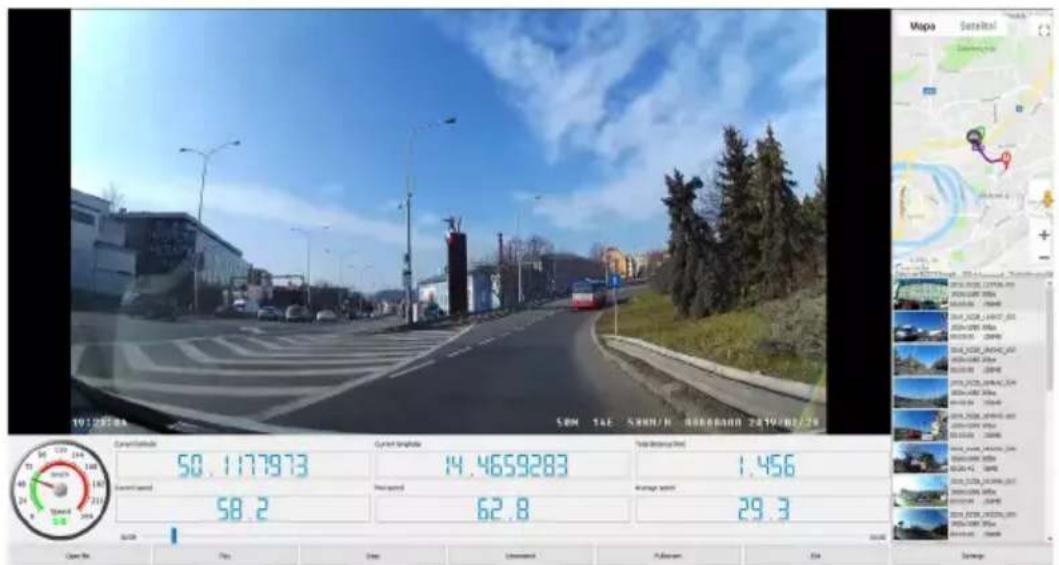

10) Softwarový prehrávač – GPS player

Autokamera LAMAX T6 ponúka možnosť využitia šikovnej a užitočnej softvérovej aplikácie, vdaka ktorej máte možnosť sledovať na jednej obrazovke snímané video, zobrazenie trasy na mapách, GPS súradnice a údaje o rýchlosti.

19/20/20 SOM TAE: SWHN/H GEBARSH 28/19/20/20 Maps Gesetektal Gesetektal Current Graphie 58.1.177973 Current Graphie 58.2 Current Graphie 14.4659283 Time Interval (Min) 62.8 Time Interval (Max) 1.456 Average speed 29.3 Open No Play Show Unreaded Followup Exit Sendup

Inštalačný súbor k tomuto prehrávaču si môžete stiahnut na webových stránkach www.lamax-electronics.com, pod záložkou LAMAXT6 » Na stiahnutie

*Ak je čelné sklo automobilu zafarbené reflexnou vrstvou alebo je vyhrievané, môže to obmedzovať kvalitu záznamu a predovšetkým signál GPS. V takom prípade nemusí kamera GPS signál vôbec prijímať. Dáta zameranie polohy GPS a rýchlosti sú orientačné.

1. FUNKCIE TLAČIDIEL

Tlačidlo	Režim	Poznámka
ZAP/VYP	Všetky režimy	Stlačte a držte pre zapnutie/vypnutie kamery.
MENU/REŽIM	Režim video/foto	Stlačením vstúpite do ponuky MENU.
	Všetky režimy	Podržaním meníte režimy kamery – režim video (živý náhlad) » režim foto » galéria.
	Režim video	V priebehu nahrávania stlačením zhotovíte fotografiu. Dlhým podržaním manuálne uzamknete záznam.
	Menu	V menu kamery má tlačidlo funkciu spät.
OK	Režim video	V režime video stlačte pre nahrávanie.
	Režim foto	Pri režime foto stlačte pre fotografovanie.
	Režim galéria	Zapne/vypne prehrávanie.
	Menu	V menu stlačte pre vstup do vnútorného výberu/potvrdenie.
HORE	Režim video/foto	Priblíži obraz až 4x.
	Režim galéria	Krátkym stlačením sa vrátite v prehrávanom videu 2x, 4x, 8x.
	Menu	Krátkym stlačením sa pohybujete smerom hore/vlavo.
DOLE	Režim video/foto	Krátkym stlačením oddialite už priblížený obraz.
	Menu	Krátkym stlačením sa pohybujete smerom dole/ vpravo.
	Režim galérie	Krátkym stlačením zrýchlite prehrávanie 2x, 4x, 8x.
RESET	Všetky režimy	Krátkym stlačením urobíte reset autokamery.

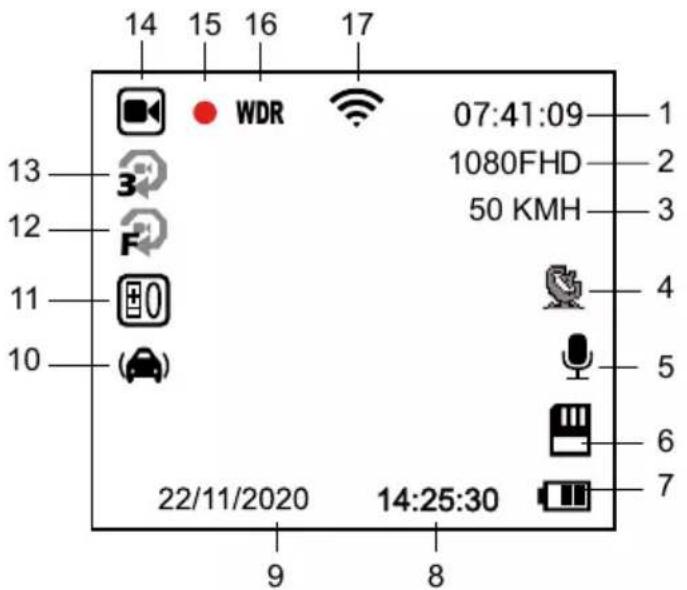

6. VYSVETLIVKY KU IKONÁM

14 15 16 17 WDR 07:41:09 1 1080FHD 2 50 KMH 3 13 3 F 12 11 10 (+) 4 5 6 7 22/11/2020 14:25:30 9 8

1	07:41:09	Zostávajúci čas nahrávania (podl'a vol'ného miesta na pamätovej karte)
2	1080FHD	Rozlíšenie kamery
3	50 KMH	Aktuálna rýchlost'
4		Ikona GPS (ak svieti na modro, kamera je pripojená k GPS satelitu)
5		Mikrofón zapnút/vypnút'
6		Pamätová karta vložená
7		Indikátor napájania / stavu batérie (pokiaľ nie je zariadenie napájané)
8	14:25:30	Čas
9	22/11/2020	Dátum
10		G-senzor
11		Hodnota expozície
12		Detekcia pohybu
13		Nastavenie dĺžky nahrávania do slučky
14		Režim nahrávania
15		Blikajúca červená bodka znamená, že zariadenie práve nahráva
16		WDR funkcia zapnutá
17		WiFi zapnutá

1. MENU

	Položka menu	Možnosti nastavenia	Popis
Základné nastavenia	Rozlíšenie video	FHD 1080p / HD 720p	Nastaví rozlíšenie video.
	Záznam do slučky	Vypnuté / 1 minúta / 3 minúty / 5 minút / 10 minút	Nastaví dĺžku slučky video.
	WDR	Vypnuté / Zapnuté	Dynamický rozsah sa snaží o ideálny kompromis medzi najsvetlejším a najtmavším miestom vo videu.
	Jas	+2.0 ; +5/3; +4/3; +1.0; +2/3; +1/3; 0; -1/3; -2/3; -1.0; -4/3; -5/3; -2.0	Hodnota „+“ nastavuje väčšiu svetlosť záznamu. Hodnota „-“ nastavuje nižšiu svetlosť, záznam tmavne.
	Detekcia pohybu	Vypnuté / Zapnuté	Nastaví funkciu detekcie pohybu.
	Záznam zvuku	Vypnuté / Zapnuté	Nastaví nahrávanie zvuku.
	Časová známka	Vypnuté / Zapnuté	Nastaví zobrazenie časovej známky vo videu / fotografii.
	G-Senzor	Vypnuté / Nízka / Stredná / Vysoká	Nastaví citlivosť G-Senzoru.
Nastavenia v režime fotografovanie	Režim snímky	Okamžitá snímka / 2s / 5s / 10s časovač	Nastaví režim snímku. Umožňuje odložiť zhotovenie fotografie až o 10 sekúnd.
	Velkost' obrazu	12M / 8M / 3M	Nastaví rozlíšenie fotografie.
	Vyváženie bielej	Auto / Denné svetlo / Zatiahnuté / Žiarovka / Žiarivka	Za normálnych podmienok vyberte možnosť „Auto“. Pokial' kamera nezachytáva prirodzené farby, zvol'te nastavenie manuálne podľa svetelných podmienok.
	ISO	AUTO / 100 / 200 / 400	Určuje citlivosť pri zhotovení snímky.
	Farba	Farba / Čierna a biela / Sépia	Navolí farebný režim snímky.
	Rýchly náhl'ad	Vypnuté / 2s / 5s	Po vytvorení snímky umožňuje 2s / 5s náhl'ad.
	Stabilizácia	Vypnuté / Zapnuté	Zapne/vypne stabilizáciu obrazu.
	Kvalita	Dobrá / Normálna / Šetrná	Nastaví kvalitu fotografie.
	Ostrosť	Vysoká / Normálna / Nízka	Nastaví ostrosť fotografie.
Nastavenia v režime prehrávanie	Vymazať	Vymazať aktuálne / Vymazať všetko	Vymaze súbor.
	Chránit'	Zamknúť aktuálne / Odomknúť aktuálne / Zamknúť všetko / Odomknúť všetko	Zamkne / Odomkne súbor.
	Prezentácia	2 sekundy / 5 sekúnd / 8 sekúnd	Nastaví rýchlost' prezentácie.

Pokročilé nastavenia	WiFi		Tlačidlom OK Zapne/Vypne WiFi.
	Dátum/čas	RR/MM/DD	Nastavenie dátumu a času.
	Meno vodiča	- - - - - -	Pomocou šípok vyberte znak A-Z, 0-9.Vybraný znak potvrdíte tlačidlom OK,celé meno potvrdíte tlačidlom OK.
	Odložené vypnutie	Vypnuté / 10s / 20s/ 30s	Umožňuje odložiť okamžité vypnutiepo vypojení kamery z napájania.Tato funkcia je vhodná napríkladu automobilov so zariadením štart/stop.
	Prevádzkový zvuk	Vypnuté / Zapnuté	Nastavenie vypnutia / zapnutia zvukovkamery.
	Šetrič obrazovky	Vypnuté / 1 min / 2 min/ 3 min	Nastaví šetrič obrazovky.
	Tachometer	Vypnuté / 1 min / 2 min/ 3 min	Nastaví funkciu tachometru ako šetričobrazovky.
	Výber časovej zóny	UTC+12 – UTC-12	Nastavenie časovej zóny.
	Jednotky rýchlosti	KMH / MPH	Nastavenie jednotiek rýchlosti.
	Frekvencie	50Hz / 60Hz	Nastavenie frekvencie videa.
	Jazyk	Angličtina /Francúzština / Nemčina/Ruština / Polština /Čeština / Slovenčina /Maďarčina / Litovčina	Nastavenie jazyka.
	Formátovať	Zrušiť / OK	Formátuje dáta na pamäťovej karte.
	Továrenskénastavenie	Zrušiť / OK	Nastaví kameru do továrenskéhonastavenia.
	Verzia	xxxx	Zobrazí nainštalovanú verziu FW.

8. TECHNICKÉ PARAMETRE

Rozlíšenie videa	1920×1080 30FPS, 1280×720 30FPS
Uhol záberu	140°
Vel'kosť obrazovky	1,5"
Typ pamäte	Micro SD Class 10, max 128 GB
Formát videa	MP4
Časová značka	Áno
GPS	Áno
G-sensor	Áno
Konektivita	WiFi / mini USB
Systém	MS Windows / MAC OS
Vstupné napätie	5 V
Nočný režim	Áno
Kapacita batérie	180 mAh
Prevádzková teplota	-5°C ~ 40°C

Poznámka: Špecifikácie sa môžu zmenit výmenou niektorej časti zariadenia alebo aktualizáciou softvéru. Pozor, niektoré krajiny Európskej únie majú špecifické zákony ohľadom nahrávania autokamerou. Preto odporúčame, pred každou cestou do zahraničia, informovať sa o miestnej zákonnej úprave, ideálne v lokálnych automotokluboch. Kameru je možné použiť ako dôkazový materiál, a to dokonca aj pri jednaní s príslušníkom polície. Opát odporúčame naštudovať si zákonnú úpravu v jednotlivých krajinách. Upozorňujeme, že takýto materiál je možné použiť aj proti autorovi záznamu. Značka LAMAX Electronics nie je zodpovedná za nezákonné použitie kamier ani materiálu týmito kamerami zhotoveného.

Výrobca

Tlačové chyby a zmeny v manuáli sú vyhradené.
