NÁVOD K OBSLUZE T6 Lamax

elem6, s.r.o., Braškovská 308/15, 16100 Praha 6

www.lamax-electronics.com

elem6, s.r.o., Braškovská 308/15, 16100 Praha 6

www.lamax-electronics.com

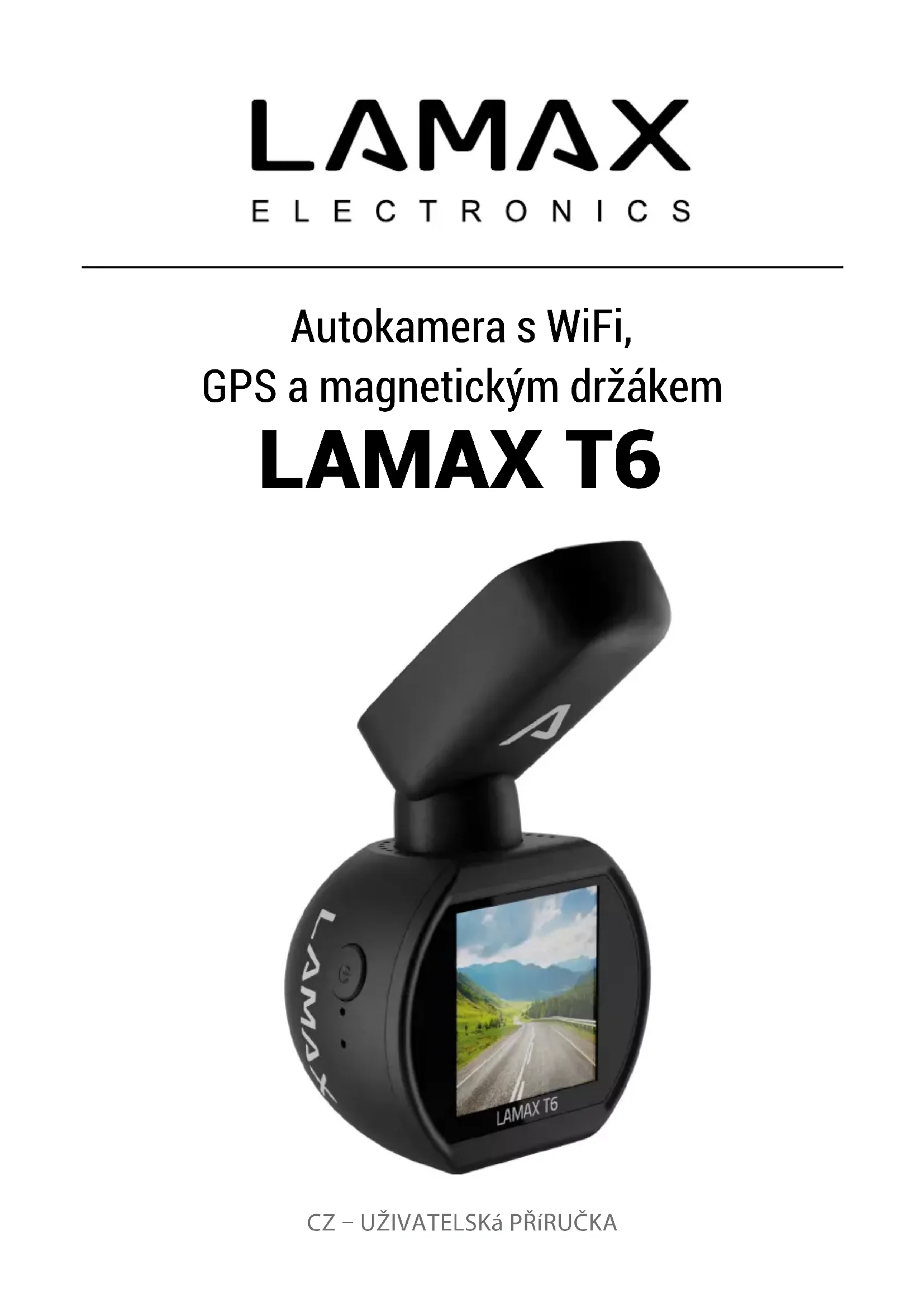

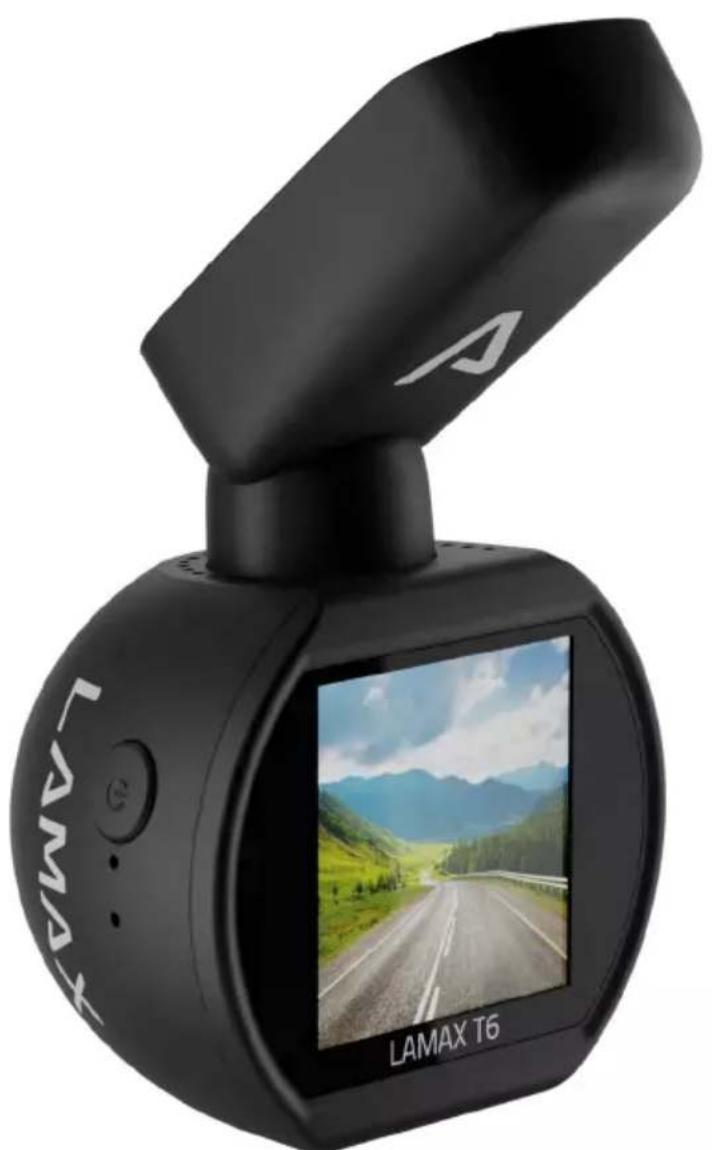

Autokamera s WiFi, GPS a magnetickým držákem LAMAX T6

• Autokamera LAMAX T6
• GPS držák s 3M samolepkou
• 2× náhradní 3M samolepka
  – Nabíječka do autozapalovače
• Mini USB kabel 0,7 m a Mini USB kabel 3 m
• Manuál a bezpečnostní instrukce
  – Látkový pytlík pro prénos kamery
• Útěrka z mikrovlákna

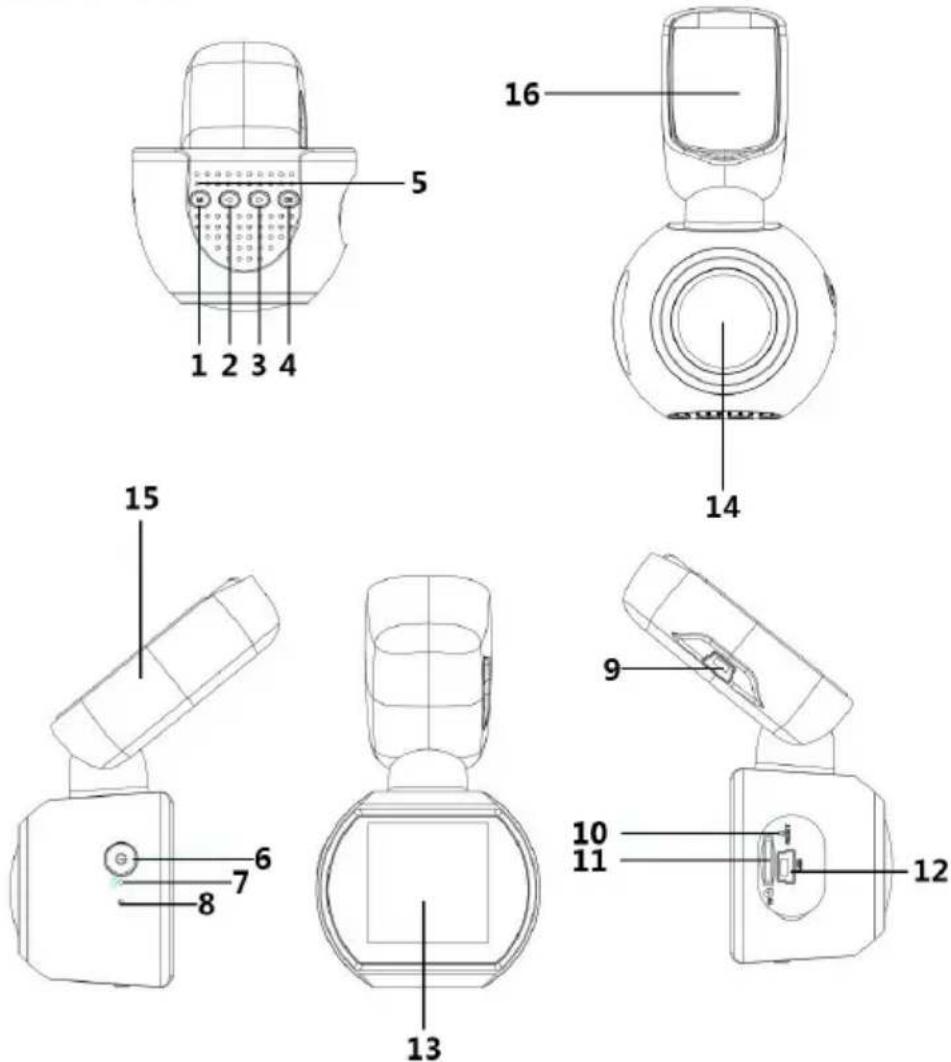

2. NÁKRES PRODUKTU

1. Tlačítko MENU/REŽIM
2. Tlačítko NAHORU
3. Tlačítko DOLŮ
4. Tlačítko OK
5. Reproduktor
6. Tlačítko ZAP/VYP (Power)
7. Mikrofon

8. LED

9. USB vstup pro nabíjení

10. RESET
11. Slot na Micro SD kartu
12. Rozhraní mini USB
13. Displej
14. Čočka
15. GPS držák
16. 3M nálepka

1) Kabel napájení do autozapalovače vedte okolo predního skla tak, aby nepřekážel řidiči ve výhledu a bezpečně ho upevněte. Zařízení ideálně připevněte mezi sklo a zpětné zrcátko.
2) Zařízení neinstalujte do pozice, která by řidičovi bránila ve výhledu nebo ho rozptylovala.
3) Pokud používáte zařízení poprvé, baterie může být málo nabitá. Jestliže nelze zařízení spustit z důvodu nízké energie, připojte ručně kabel externího napájení a proved'te nabití baterie.
4) Zařízení využívá paměťové karty micro SDHC až 128 GB. Používejte značkové karty třídy 10 a vyšší. Paměťovou kartu je potřeba před použitím naformátovat přímo v kameře (volbu naleznete v Naštavení kamery). Vkládání a vyndávání karty provádějte při vypnuté kameře.

Důležité upozornění:

Pro správné fungování autokamery LAMAX T6 a GPS modulu je nutné, aby kabel s napájením vedl do mini USB portu v GPS držáku (nikoliv přímo do mini USB portu v kameře).

4. POUŽÍVÁNÍ AUTOKAMERY LAMAX T6

1) Napájení

a) Kameru můžete napájet pomocí USB kabelu z PC, adaptéru do zásuvky a především pomocí nabíječky do autozapalovače (součást balení).
b) Kamera je určena k trvalému napájení. Integrovanou baterii nelze vyjmout ani vyměnit.

2) Zapnutí a vypnutí kamery

a) Kamera se automaticky zapne po připojení do napájení.
b) Kameru zapnete/vypnete podržením tlačítka ZAP/VYP po dobu 3–5 sekund.
c) Kamera se automaticky vypne po odpojení z napájení.

3) Přepínání režimů a pohyb v menu

a) Podržením tlačítka „MENU/REŽIM“ můžete přepínat mezi režimy: režim video (živý náhled) » režim foto » režim galerie.
b) Pro vstup do menu stiskněte tlačítko „MENU/REŽIM“ v příslušném režimu. Menu kamery se skládá ze dvou samostatných částí: nastavení videa/fotografie » nastavení kamery. Mezi jednotlivými částmi se pohybujete pomocí šipek „NAHORU“ a „DOLŮ“. Pro vstup do menu slouží tlačítko „OK“. V každé jednotlivé části menu se následně pohybujete vertikálně pomocí šipek „NAHORU“ a „DOLŮ“, volbu potvrdíte stisknutím tlačítka „OK“.
c) Do samostatné části menu nastavení videa/nastavení fotografie je možné vstoupit pouze z příslušného režimu. Tedy do nastavení videa je možné vstoupit pouze z režimu video. Do nastavení fotografie je možné vstoupit pouze z režimu foto.
d) K návratu o úroveň zpět slouží tlačítko „MENU/REŽIM“.

4) Nahrávání / focení / prohlížení galerie

a) Spuštění záznamu/pořízení fotografie se provede stiskem tlačítka „OK“ v příslušném režimu.
b) Automatické nahrávání – funkce automatického nahrávání je trvale zapnuta. Automatické nahrávání se spustí po zapojení kamery do napájení. V případě automobilu s napájením závislým na startéru, se kamera zapne a spustí nahrávání po nastartování.
c) Automatické ukončení nahrávání a vypnutí – kamera automaticky přestane nahrávat a vypne se po přerušení napájení, tedy vypnutí motoru. Některé automobily mají zapalovač trvale napájen. V tomto případě nezapomeňte vyimout napájecí kabel ze zapalovače.
d) Po přepnutí do režimu galerie se zobrazí seznam nahraných videí a pořízených fotografií. Pro pohyb mezi jednotlivými nahrávkami a snímky slouží šipky „NAHORU“ a „DOLŮ“. Pro spuštění a vypnutí záznamu slouží tlačítko „OK“.

5) Mazání a ochrana pořízených záznamů

Zařízení dělí videozáznamy na jednotlivé smyčky. V případě zaplnění paměťové karty začne automaticky přehrávat nejstarší pořízená videa novými. Chcete-li některá videa uzamknout před případným přemazáním, je nutné tato videa chránit:

a) Vyberte záznam v Režimu galerie.
b) Stiskněte tlačítko „MENU/REŽIM“.
c) Zvolte, jestli chcete záznam smazat či chránit (uzamknout/odemknout).
d) Zvolte, jestli chcete vybranou operaci provést pouze pro vybraný záznam či pro všechny záznamy.

6) Připojení k PC

a) Kameru lze připojit k PC pomocí mini USB kabelu, který je součástí balení. V tomto případě je nutné kabel zapojit přímo do mini USB portu kamery.
b) Potvrdte volbu Mass storage tlačítkem OK.
c) Kamera se připojí k PC jako disková jednotka a můžete přehrávat/kopírovat záznamy.

7) Reset

V případě, že kamera přestane reagovat, zasuňte kancelářskou sponku (nebo jiný podobný předmět) do zdířky RESET a jemně stiskněte tlačítko uvnitř. Kamera se vypne.

8) Mobilní aplikace

a) Zapnutí WiFi a instalace aplikace HQBKiNG

1. Nejprve si nainstalujte do Vašeho zařízení aplikaci HQBKiNG dostupnou jak pro Android tak iOS. Prosím naskenujte následující QR kód ke stažení aplikace „HQBKiNG”.

1. Zapněte WiFi na LAMAX T6 – přejděte do Nastavení kamery → WiFi → Tlačítkem „OK“ zapnete/vypnete WiFi.
2. Po zapnutí WiFi se na displeji zobrazí ikonka WiFi 📤.
3. V zařízení vyberte WiFi síť LAMAX T6 a zadejte heslo: 12345678, poté se připojíte ke kameře.
4. Po připojení zařízení k WiFi síti kamery se na kameře vedle ikonky WiFi zobrazí žlutý vykřičník.
5. Vzdálenost mezi LAMAX T6 a zařízením by neměla být delší než 10 m.

b) Spuštění aplikace HQBKiNG

1. Je-li Vaše zařízení úspěšně připojeno k WiFi síti LAMAX T6, otevřete aplikaci HQBKiNG.
2. Po otevření aplikace HQBKiNG se aplikace automaticky propojí s LAMAX T6, kamera začne nahrávat a na vašem zařízení se zobrazí živý náhled videa.

9) Ovládání aplikace

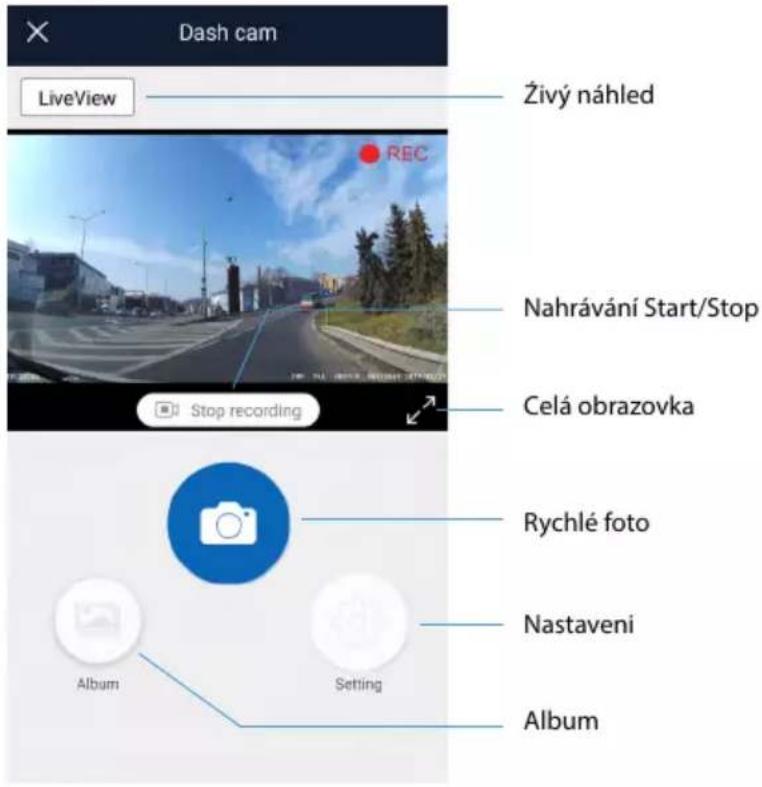

a) Živý náhled video

Dash cam LiveView Živý náhled Nahrávání Start/Stop Celá obrazovka Stop recording Rychlé foto Nastaveni Album Setting Album

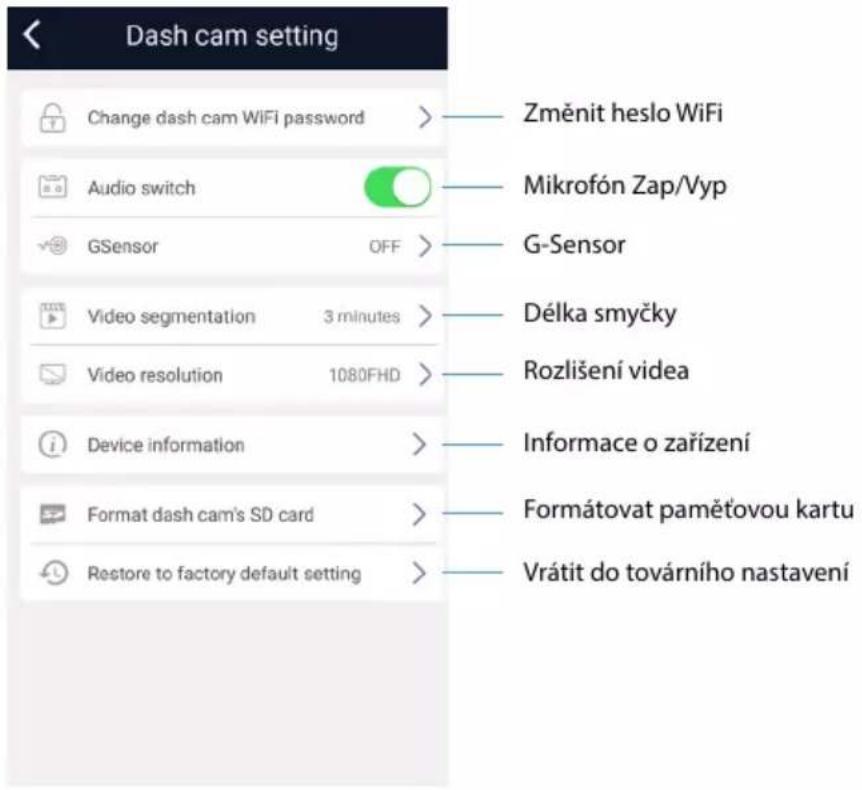

b) Nastavení

Dash cam setting Change dash cam WiFi password > Audio switch GSensor OFF > Video segmentation 3 minutes > Video resolution 1080FHD > Device information > Format dash cam's SD card > Restore to factory default setting > Změnit heslo WiFi Mikrofón Zap/Vyp G-Sensor Délka smyčky Rozlišení videa Informace o zařízení Formátovat paměťovou kartu Vrátit do továrního nastavení

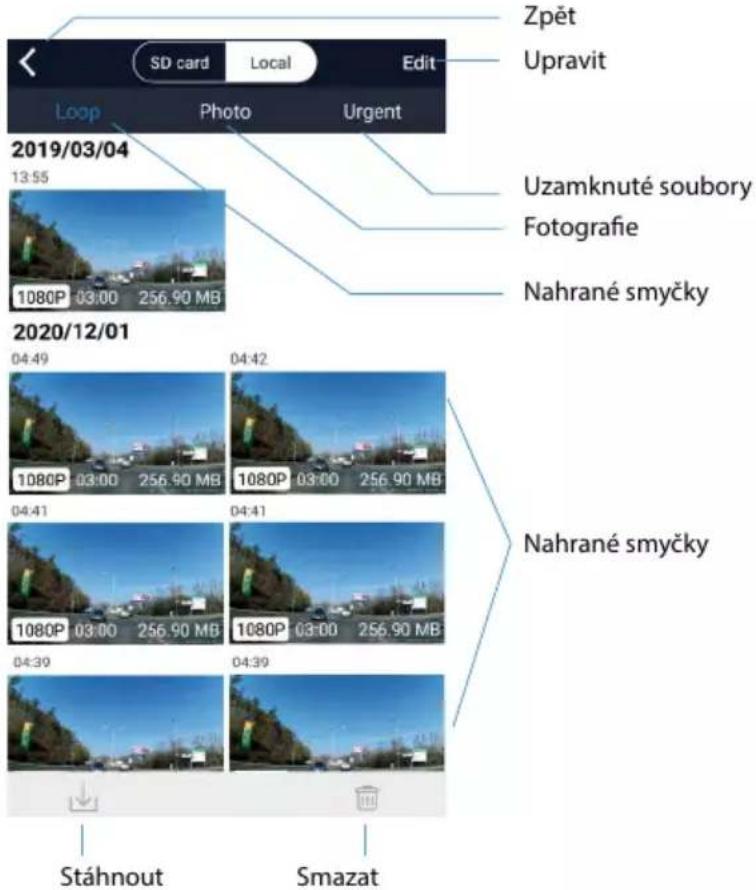

c) Stáhnout soubory

Zpět Upravit Loop Photo Urgent 2019/03/04 13:55 Uzamknuté soubory Fotografie Nahrané smyčky 2020/12/01 04:49 04:42 1080P 03:00 256.90 MB 1080P 03:00 256.90 MB 04:41 04:41 1080P 03:00 256.90 MB 1080P 03:00 256.90 MB 04:39 04:39 Stáhnout Smazat

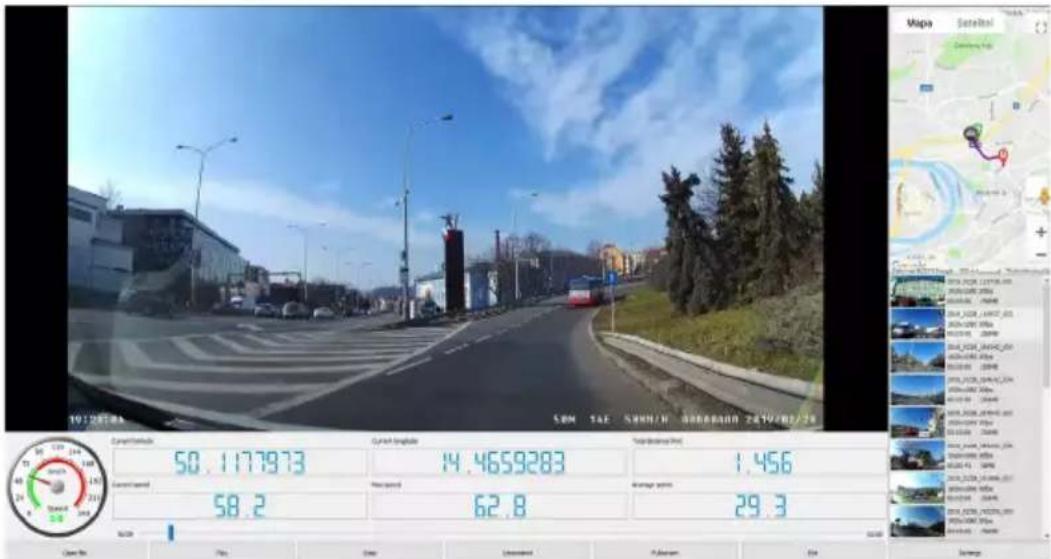

10) Softwarový přehrávač – GPS player

Autokamera LAMAX T6 nabízí možnost využití chytré a užitečné softwarové aplikace, díky které máte možnost sledovat na jedné obrazovce pořizované video, zobrazení trasy na mapách, GPS souřadnice a údaje o rychlosti.

Instalační soubor k tomuto přehrávači si můžete stáhnout na webových stránkách www.lamax-electronics.com, pod záložkou LAMAX T6 » Ke stažení

*Pokud je čelní sklo automobilu zabarveno reflexní vrstvou nebo je vyhřívané, může to omezovat kvalitu záznamu a především signál GPS. V takovém případě nemusí kamera GPS signál vůbec přijímat. Data zaměření polohy GPS a rychlosti jsou pouze orientační.

1. FUNKCE TLAČÍTEK

Tlačítko	Režim	Poznámka
ZAP/VYP	Všechny režimy	Stiskněte a držte pro zapnutí/vypnutí kamery.
MENU/REŽIM	Režim video/foto	Stisknutím vstoupíte do nabídky MENU.
	Všechny režimy	Podržením měníte režimy kamery – režim video (živý náhled) » režim foto » galerie.
	Režim video	Během nahrávání stiskem pořídíte fotografii. Dlouhým podržením manuálně uzamknete záznam.
	Menu	V menu kamery má tlačítko funkci zpět.
OK	Režim video	V režimu video stiskněte pro nahrávání.
	Režim foto	Při režimu foto stiskněte pro fotografování.
	Režim galerie	Zapne/vypne přehrávání.
	Menu	V menu stiskněte pro vstup do vnitřního výběru/ potvrzení.
NAHORU	Režim video/foto	Přiblíží obraz až 4x.
	Režim galerie	Krátkým stiskem se vracíte v přehrávaném videu 2x, 4x, 8x.
	Menu	Krátkým stiskem se pohybujete směrem nahoru/vlevo.
DOLŮ	Režim video/foto	Krátkým stiskem oddálíte již přiblížený obraz.
	Menu	Krátkým stiskem se pohybujete směrem dolů/ vpravo.
	Režim galerie	Krátkým stiskem zrychlíte přehrávání 2x, 4x, 8x.
RESET	Všechny režimy	Krátkým stiskem provedete reset autokamery.

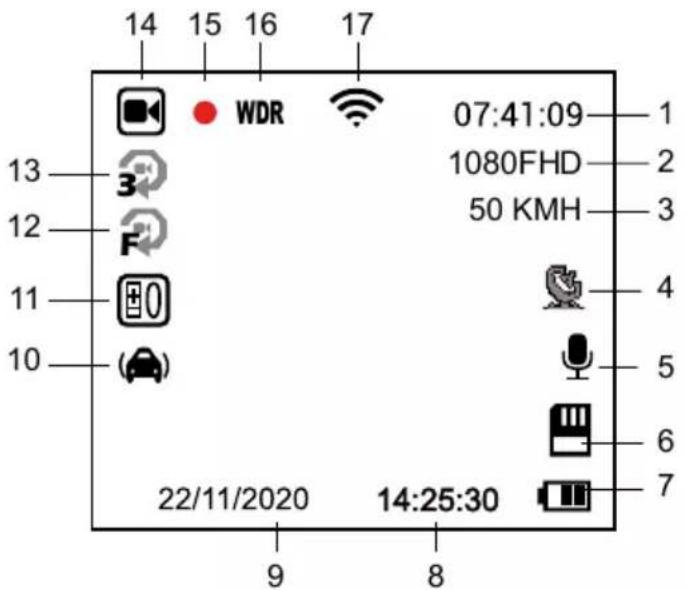

6. VYSVĚTLIVKY K IKONÁM

14 15 16 17 WDR 07:41:09 1 1080FHD 2 50 KMH 3 13 3 F 12 11 10 (+) 4 5 6 7 22/11/2020 14:25:30

1	07:41:09	Zbývající čas nahrávání (podle volného místa na paměťové kartě)
2	1080FHD	Rozlišení kamery
3	50 KMH	Aktuální rychlost
4		Ikona GPS (svítí-li modře, kamera je připojena k GPS satelitu)
5	[3022]	Mikrofon zapnut/vypnut
6	[K30X]	Paměťová karta vložena
7		Indikátor napájení / stavu baterie (pokud není zařízení napájeno)
8	14:25:30	Čas
9	22/11/2020	Datum
10		G-senzor
11	[VZY6]	Hodnota expozice
12	[5004]	Detekce pohybu
13		Nastavení délky nahrávání do smyčky
14	[WST3]	Režim nahrávání
15	[6423]	Blikající červená tečka značí, že zařízení právě nahrává
16	[za1s]	WDR funkce zapnuta
17		WiFi zapnuta

1. MENU

	Položka menu	Možnosti nastavení	Popis
Základní nastavení	Rozlišení video	FHD 1080p / HD 720p	Nastaví rozlišení video.
	Záznam do smyčky	Vypnuto / 1 minuta / 3 minuty / 5 minut / 10 minut	Nastaví délku smyčky video.
	WDR	Vypnuto / Zapnuto	Dynamický rozsah se snaží o ideální kompromis mezi nejsvětlejším a nejtmavším místem ve videu.
	Jas	+2.0; +5/3; +4/3; +1.0; +2/3; +1/3; 0; -1/3; -2/3; -1.0; -4/3; -5/3; -2.0	Hodnota „+“ nastavuje větší světlost záznamu. Hodnota „-“ nastavuje nižší světlost, záznam ztmavuje.
	Detekce pohybu	Vypnuto / Zapnuto	Nastaví funkci detekce pohybu.
	Záznam zvuku	Vypnuto / Zapnuto	Nastaví nahrávání zvuku.
	Časová známka	Vypnuto / Zapnuto	Nastaví zobrazení časové známky ve videu / fotografii.
	G-Senzor	Vypnuto / Nízká / Střední / Vysoká	Nastaví citlivost G-Senzoru.
Nastavení v režimu fotografování	Režim snímku	Okamžitý snímek / 2s / 5s / 10s časovač	Nastaví režim snímku. Umožňuje odložit pořízení fotografie až o 10 sekund.
	Velikost obrazu	12M / 8M / 3M	Nastaví rozlišení fotografie.
	Vyvážení bílé	Auto / Denní světlo / Zataženo / Žárovka / Zářivka	Za normálních podmínek vyberte možnost „Auto“. Pokud kamera nezachycuje přirozené barvy, zvolte nastavení ručně podle světelných podmínek.
	ISO	AUTO / 100 / 200 / 400	Určuje citlivost při pořízení snímku.
	Barva	Barva / Černá a bílá / Sépie	Navolí barevný režim snímku.
	Rychlý náhled	Vypnuto / 2s / 5s	Po vytvoření snímku umožňuje 2s / 5s náhled.
	Stabilizace	Vypnuto / Zapnuto	Zapne/vypne stabilizaci obrazu.
	Kvalita	Dobrá / Normální / Šetrná	Nastaví kvalitu fotografie.
	Ostrost	Vysoká / Normální / Nízká	Nastaví ostrost fotografie.
Nastavení v režimu přehrávání	Vymazat	Vymazat aktuální / Vymazat vše	Vymaže soubor.
	Chránit	Zamknout aktuální / Odemknout aktuální / Zamknout vše / Odemknout vše	Zamkne / Odemkne soubor.
	Prezentace	2 sekundy / 5 sekund / 8 sekund	Nastaví rychlost prezentace.

Pokročilé nastavení	WiFi		Tlačítkem OK Zapne/Vypne WiFi.
	Datum/čas	RR/MM/DD	Nastavení data a času.
	Jméno řidiče	- - - - - -	Pomocí šipek vyberte znak A-Z, 0-9.Vybraný znak potvrdíte tlačítkem OK,celé jméno potvrdíte tlačítkem OK.
	Odložené vypnutí	Vypnuto / 10s / 20s/ 30s	Umožňuje odložit okamžité vypnutí povypojení kamery z napájení. Tato funkceje vhodná například u automobilů sezařízením start/stop.
	Provozní zvuk	Vypnuto / Zapnuto	Nastavení vypnutí / zapnutí zvukůkamery.
	Spořič obrazovky	Vypnuto / 1 min /2 min / 3 min	Nastaví spořič obrazovky.
	Tachometr	Vypnuto / 1 min /2 min / 3 min	Nastaví funkci tachometru jako spořičobrazovky.
	Výběr časové zóny	UTC+12 – UTC-12	Nastavení časové zóny.
	Jednotky rychlosti	KMH / MPH	Nastavení jednotek rychlosti.
	Frekvence	50Hz / 60Hz	Nastavení frekvence videa.
	Jazyk	Angličtina /Francouzština /Němčina / Ruština/ Polština / Čeština/ Slovenština /Maďarština / Litevština	Nastavení jazyka.
	Formátovat	Zrušit / OK	Formátuje data na paměťové kartě.
	Tovární nastavení	Zrušit / OK	Nastaví kameru do továrního nastavení.
	Verze	xxxx	Zobrazí nainstalovanou verzi FW.

8. TECHNICKÉ PARAMETRY

Rozlišení videa	1920×1080 30FPS, 1280×720 30FPS
Úhel záběru	140°
Velikost obrazovky	1,5"
Typ paměti	Micro SD Class 10, max 128 GB
Formát videa	MP4
Časová značka	Ano
GPS	Ano
G-sensor	Ano
Konektivita	WiFi / mini USB
Systém	MS Windows / MAC OS
Vstupní napětí	5 V
Noční režim	Ano
Kapacita baterie	180 mAh
Provozní teplota	-5°C ~ 40°C

Poznámka: Specifikace se mohou změnit výměnou některé části zařízení nebo aktualizací softwaru. Pozor, některé země Evropské unie mají specifické zákony ohledně nahrávání autokamerou. Proto doporučujeme se před každou cestou do zahraničí informovat o místní zákonné úpravě, ideálně u lokálních automotoklubů. Kameru lze použít jako důkazní materiál, a to dokonce i při jednání s příslušníkem policie. Opět doporučujeme nastudovat zákonnou úpravu v jednotlivých zemích. Upozorňujeme, že takovýto materiál je též možné použít i proti autorovi takového záznamu. Značka LAMAX Electronics není zodpovědná za nezákonné použití kamer ani materiálu těmito kamerami pořízeným.

Výrobce

elem6, s.r.o., Braškovská 308/15, 16100 Praha 6 www.lamax-electronics.com

Tiskové chyby a změny v manuálu jsou vyhrazeny.

a) Kamera sa automaticky zapne po pripojení do napájania.
b) Kameru zapnete/vypnete podržaním tlačidla ZAP/VYP po dobu 3-5 sekúnd.
c) Kamera sa automaticky vypne po odpojení z napájania.

3) Prepínanie režimu a pohyb v menu

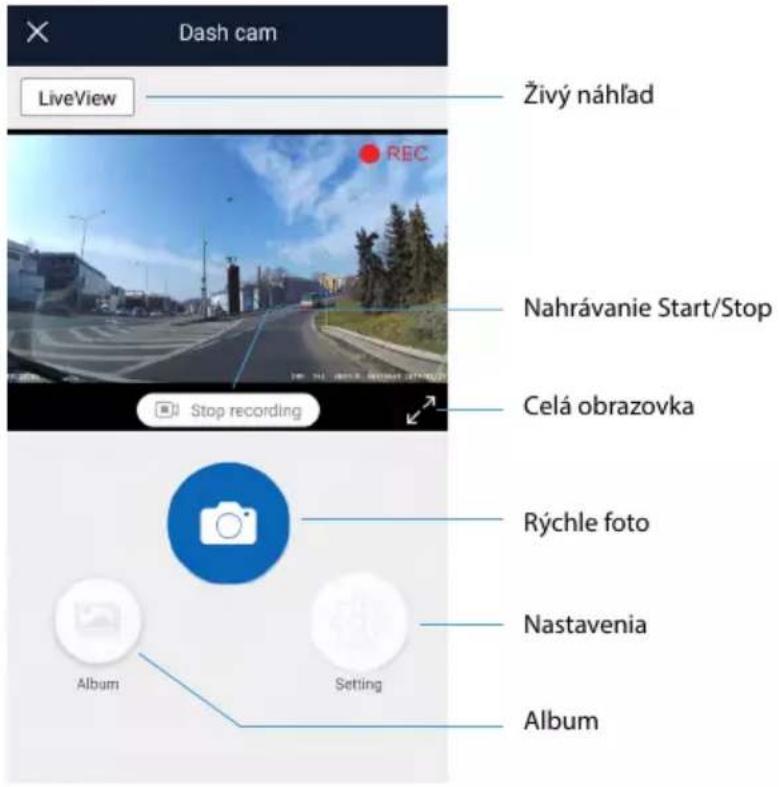

a) Živý náhlad videa

Dash cam LiveView Živý náhlad Nahrávanie Start/Stop Celá obrazovka Stop recording Rýchle foto Nastavenia Album Setting Album

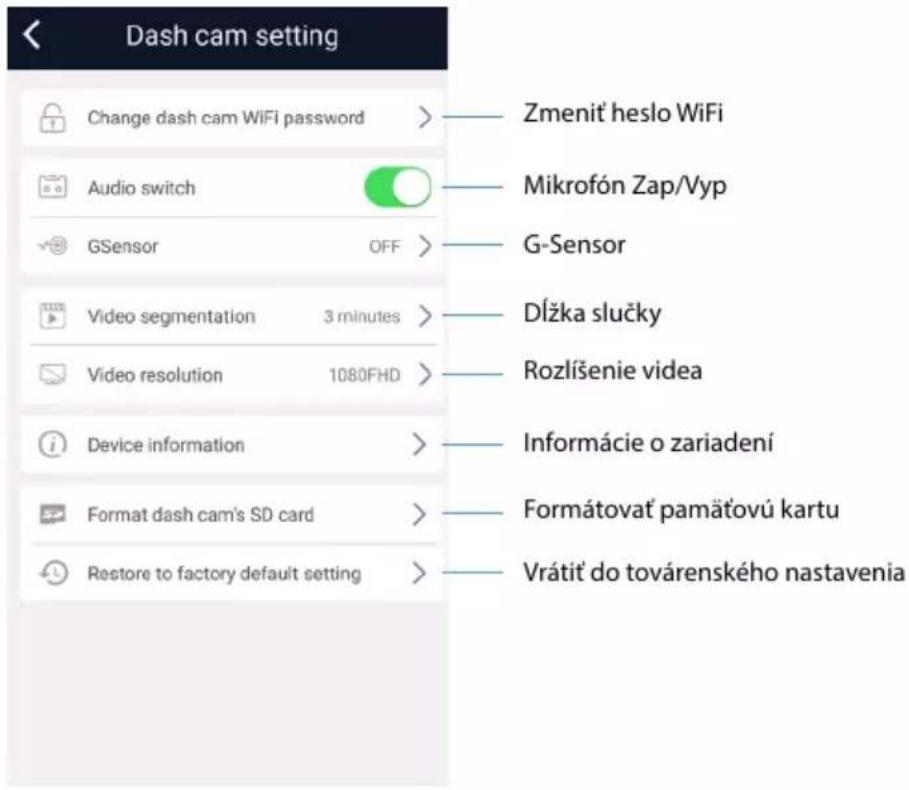

b) Nastavenia

Dash cam setting Change dash cam WiFi password > Audio switch GSensor OFF > Video segmentation 3 minutes > Video resolution 1080FHD > Device information > Format dash cam's SD card > Restore to factory default setting > Zmenit' heslo WiFi Mikrofón Zap/Vyp G-Sensor Dížka slučky Rozlíšenie videoa Informácie o zariadení Formátovat' památovú kartu Vrátit' do továrenského nastavenia

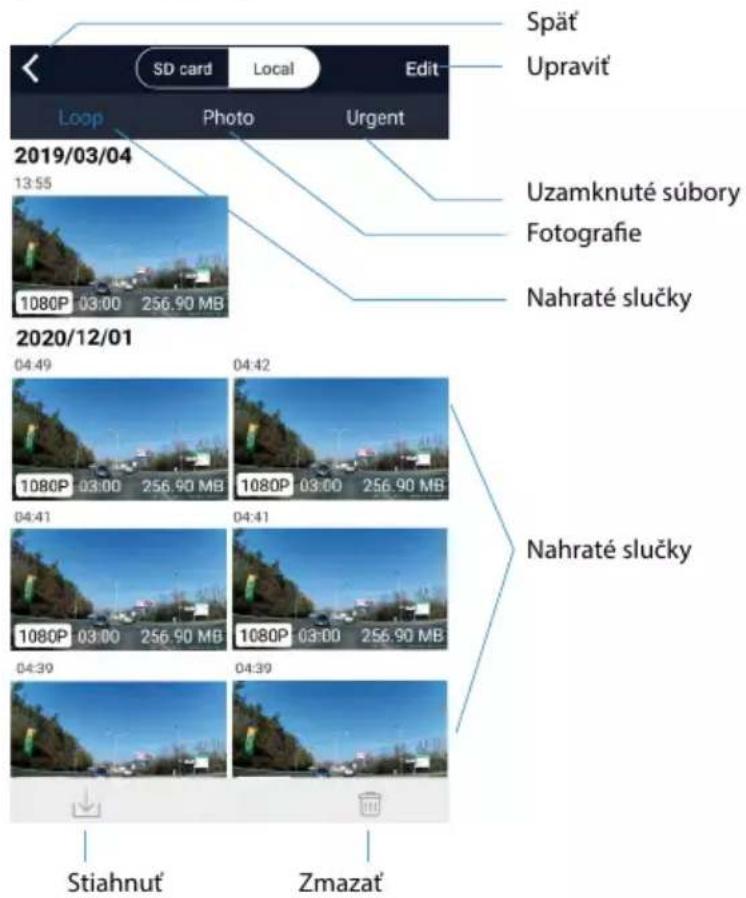

c) Stiahnut'súbory
