NAUDOJIMO INSTRUKCIJA GWS 18V15 S Professional BOSCH

Bendrosios darbo su elektriniais įrankiais saugos nuorodos

ISPÉJIMAS

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepa-

isysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį i kitus asmenis galite nebesuvaldyti įrankio.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su jžemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.

Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dèmesi tai, ką darote, ir dirbdami su elektriniu jrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonémis. Būtinai dévěkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisuka-nčioje elektrinio įrankio dalyje esantis darbo įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

Rūpeestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami elektrini [rank], keisdami darbo [rankius ar prieš padėdami jį sandėliuoti, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumu-

liatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo.

Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Rüpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant elektrinį įrankį, pažeistos įrankio dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

Rüpestinga akumuliatorinių įrankių priežiūra ir naudojimas

Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
▶ Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus.
▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš įrankio akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.

Techniné priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su kampinio šlifavimo mašinomis

Bendrosios įspėjamosios nuorodos atliekantiems šlifavimo, apdirbimo vieliniais šepečiais, šlifavimo naudojant šlifavimo popierių ir pjaustymo abrazyviniais pjovimo diskais darbus

▶ Šj elektrinį įrankį galima naudoti kaip šlifavimo mašina, juo galima šlifuoti naudojant šlifavimo popierių, vielinius šepečius, ir pjauti abrazyviniais pjovimo diskais. Griežtai laikykitės visų įspėjamųjų nuorodu, taisyklių, ženklų ir duomenų, kurie yra pateikiami su

398 | Lietuvių k.

šiuo elektriniu įrankiu. Jei nepaisysite visų žemiau pateiktų instrukciju, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

▶ Šiuo elektriniu įrankiu nerekomenduojama atlikti poliravimo darbus. Atliekant operacijas, kurioms elektrinis įrankis néra skirtas, gali kilti pavojus ir gali būti sužalojami asmenys.
▶ Nenaudokite jokios papildomos įrangos, kurios gamintojas nėra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Vien tai, kad priedą galima pritvirtinti prie jūsų elektrinio įrankio, dar neužtikrina saugaus darbo.
Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso.
▶ Naudojamo darbo įrankio išorinis skersmuo ir storis turi atitikti nurodytus jūsų elektrinio įrankio parametrus. Neteisingo dydžio priedų negalima tinkamai apsaugoti ir valdyti.
Srieginis papildomos įrangos įtvaras turi atitikti šlifavimo mašinos suklio sriegį. Jeigu papildoma įranga tvirtinama jungėmis, darbo įrankio kiaurymė turi atitikti jungės fiksavimo skersmenį. Darbo įrankiai, kurie tiksliai netinka elektrinio įrankio įtvarui, sukasi netolygiai, labai stipriai vibruoja ir gali tapti nebevaldomi.
▶ Nenaudokite pažeistų darbo įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus – ar jie nėra aplūžinėję ir įtrūkę, šlifavimo ritinėlius – ar jie nėra įtrūkę, susidėvėję ir labai nudilę, vielinius šepečius – ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis ar darbo įrankis nukrito iš didesnio aukščio, patikrinkite, ar jis nėra pažeistas, arba naudokite kitą, nepažeistą, darbo įrankį. Patikrinę ir sumontavę darbo įrankį pasirūpinkite, kad nei jūs, nei greta esantys asmenys nebūtų besisukančio darbo įrankio plokštumoje, ir leiskite įrankiui vieną minutę veikti didžiausiu sūkių skaičiumi. Jei darbo įrankis pažeistas, per šį bandomąji laiką jis turėtų su-lūžti.
Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akių apsauga turi apsaugoti nuo lekiančių skeveldrų, kurios atsiranda atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.
▶ Pasirūpinkite, kad kiti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, ižengęs į darbo zona, turi būti su asmeninėmis apsaugos priemonėmis. Ruošinio gabalėliai ar atskilusios darbo įrankio dalelės gali

skrieti dideliu greičiu ir sužeisti net už tiesioginės darbo zonos ribų esančius asmenis.

▶ Jei atliekate darbus, kurių metu pjovimo įrankis gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenu. Palietus laidą, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Niekada nepadėkite elektrinio įrankio, kol visiškai nesustojo darbo įrankis. Besisukantis darbo įrankis gali prisiliesti prie paviršiaus, ant kurio padedate, dėl ko elektrinis įrankis taps nevaldomas.
▶ Nešdami elektrini įrankį, jo niekada nejjunkite. Netyčia prisilietus prie besisukančio darbo įrankio, jis gali įtraukti drabužius ir jus sužeist.
▶ Reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventiliatorius traukia dulkes j korpusą, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus.
▶ Nenaudokite elektrinio įrankio arti degių medžiagų. Kibirkštys šias medžiagas gali uždegti.
Nenaudokite darbo įrankių, kuriuos reikia aušinti sky- sčiais. Naudojant vandenį arba kitą aušinimo skystį galimas elektros smūgis, galintis sukelti net mirtį.

Atatranka ir su ja susijusios įspėjamosios nuorodos

Atatranka yra staigi reakcija, atsirandanti, kai besisukantis darbo jrankis, pvz., šlifavimo diskas, vielinis šepetys ar kt., ruošinyje jstringa ar užsiblokuoja ir todėl netikėtai sustoja. Todėl elektrinis jrankis gali nekontroliuojamai atšokti nuo ruošinio priešinga darbo jrankio sukimuisi kryptimi. Pvz., jei ruošinyje jstringa ar yra užblokuojamas šlifavimo diskas, disko briauna, kuri yra ruošinyje, gali išlužti ar sukelti atatranką. Tada šlifavimo diskas, priklausomai nuo jo sukimosi krypties blokavimo vietoje, pradeda judėti link dirbančiojo arba nuo jo. Tokiu atveju šlifavimo diskas gali net nulžti.

Atatranka yra netinkamo elektrinio jrankio naudojimo ar gedimo pasekmė. Jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų priemonių.

• Dirbdami visada tvirtai laikykite elektrini įrankį abiem rankomis ir stenkitės išlaikyti tokią kūno ir rankų padėtį, kurioje sugebėtumėte atsispirti pasipriešinimo jėgai atatrankos metu. Jei yra papildoma rankena, visada ją naudokite, tada galėsite suvaldyti atatrankos jėgas bei reakcijos jėgų momentą. Dirbantysis, jei imsis tinkamų saugos priemonių, gali suvaldyti reakcijos jėgas atatrankos metu.
  ▶ Niekada nelaikykite rankų arti besisukančio darbo įrankio. įvykus atatrankai darbo įrankis gali pataikyti įjūsų ranką.
  Venkite, kad jūsų rankos būtų toje srityje, kurioje įvykus atatrankai judės elektrinis įrankis. Atatürkos jėga verčia elektrinį įrankį judėti nuo blokavimo vietos priešinga šlifavimo disko sukimuisi kryptimi.
  ▶ Ypač atsargiai dirbkite kampuose, ties aštriomis briaunomis ir t. t. Saugokite, kad darbo įrankis neatsitrenktų į kliūtis ir neįstrigtų. Besisukantis darbo įrankis

kampuose, ties aštriomis briaunomis arba atsitrenkęs j kliūtį turi tendencija užstrigti; tada elektrinis įrankis tam- pa nevaldomas arba įvyksta atatranka.

▶ Nenaudokite skirtų medienai pjauti ar kitokių dantytų diskų. Tokie darbo įrankiai dažnai sukelia atatranką arba elektrinis įrankis tampa nevaldomas.

Specialios saugos nuorodos atliekantiems šlifavimo ir pjovimo abrazyviniais diskais darbus

Naudokite tik su šiuo elektriniu įrankiu leidžiamus naudoti šlifavimo įrankius ir šiems įrankiams pritaikytus apsauginius gaubtus. Šlifavimo įrankiai, kurie nėra skirti šiam elektriniam įrankiui, gali būti nepakankamai uždengiami ir nesaugūs naudoti.
Išlenktus šlifavimo diskus reikia tvirtinti taip, kad jų šlifavimo paviršius nebūtų išsikišęs už apsauginio gaubto krašto plokštumos. Netinkamai primontuotas šlifavimo diskas, kuris yra išsikišęs už apsauginio gaubto krašto plokštumos, bus nepakankamai uždengtas.
Apsauginis gaubtas turi būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad dirbančiajam būtų užtikrintas didžiausias saugumas, t. y. į dirbantijį turi būti nukreipta kuo mažesnė neuždengta šlifavimo įrankio dalis. Apsauginis gaubtas padeda apsaugoti dirbantijį nuo atskilusių dalelių, atsitiktinio prislietimo prie šlifavimo įrankio ir nuo galinčių uždegti drabužius kibirkščių.
▶ Šlifavimo įrankius leidžiama naudoti tik pagal rekomenduojamą paskirtį. Pvz., niekada nešlifuokite pjovimo disko šoniniu paviršiumi. Pjovimo diskai yra skirti medžiagai pjaunamaja briauna pašalinti.
Jūsų pasirinktiems šlifavimo diskams tvirtinti visada naudokite nepažeistas tinkamo dydžio ir formos prispaudžiamąsias junges. Tinkamos jungės prilaiko šlifavimo diską ir sumažina lūžimo pavojų. Pjovimo diskams skirtos jungės gali skirtis nuo kitiems šlifavimo diskams skirtų jungių.
Nenaudokite sudilusių diskų, prieš tai naudotų su didesniais elektriniais įrankiais. Šlifavimo diskai, skirti didesniems elektriniams įrankiams, nėra pritaikyti prie didelio mažųjų elektrinių įrankių išvystomo sūkių skaičiaus ir gali sulūžti.

Papildomos specialios saugos nuorodos atliekantiems pjovimo abrazyviniais diskais darbus

▶ Saugokitės, kad pjovimo diskas neužstrigtų ir nenaudokite per didelės jėgos. Nebandykite per daug giliai jpjauti. Per stipriai spaudžiant diską padidėja apkrova, todėl diskas gali pasisukti arba sulinkti pjūvyje, ir tai gali sukelti atatranką arba diskas gali sulūžti.
Nestověkite taip, kad kūnas būtų vienoje linijoje už besisukančio disko. Kai dirbant diskas sukasi nuo jūsų, dėl galimos atatrankos besisukantis diskas ir įrankis gali lékti tiesiai j jus.
Kai diskas stringa arba dėl kokios nors priežasties nustojate pjauti, išjunkite elektrinį įrankį ir laikykite jį nejudindami, kol diskas visiškai sustos. Niekada nebandykite išimti pjovimo disko iš įpjovos, kol diskas

juda, nes gali įvykti atatranka. Išsiaškinkite ir imkitės reikiamų veiksmų disko strigimui pašalinti.

▶ Nepraděkite věl pjauti, kol diskas yra ruošinio jpjovoje. Palaukite, kol diskas pasieks reikiamą greitį, ir at-sargiai įleiskite jį i įpjovą. Paleidus elektrinį jrankį diskui esant ruošinio jpjovoje, diskas gali sulinkti, iššokti aukštyn ar sukelti atatranką.
Plokštes arba didelius ruošinius paremkite, kad diskas nebūtų suspaustas ir neįvyktų atatranka. Dideli ruošiniai gali įlinkti nuo savo svorio. Atramos turi būti padėtos po ruošiniu šalia pjūvio linijos ir prie ruošinio kraštų abiejose disko pusėse.
Būkite itin atsargūs darydami įpjovas sienose ar kitose paslėptose vietose. Panyrantis pjovimo diskas gali nupjauti duju arba vandens vamzdžius, elektros laidus arba kliudyti objektus, kurie gali sukelti atatranką.

Saugos nuorodos atliekantiems šlifavimo naudojant šlifavimo popierių darbus

Nenaudokite per didelio šlifavimo popieriaus lapelio. Pasirinkdami šlifavimo popierių laikykitės gamintojo rekomendacijų. Šlifavimo popieriaus lapeliai, kurie yra išlinđe iš šlifavimo disko, kelia sužalojimo pavojų, jie gali atsišerpetoti, nuplyšti nuo šlifavimo disko arba sukelti atatranką.

Saugos nuorodos atliekantiems šlifavimo vieliniais šepečiais darbus

Atminkite, kad vieliniai šeriali išlekia net ir įprastai šli- fuojant ruošinį. Kad neveiktumėte vielų per didele apkrova, šepečio stipriai nespauskite. Vieliniai šeriali gali lengvai pradurti nestorą drabužį ir/arba odą.
Jeigu su vieliniu šepečiu rekomenduojama naudoti apsauga, užtikrinkite, kad vielinis diskas arba šepetys nesiliestų su apsauga. Vielinio disko arba šepečio skersmuo dėl išcentrinės jėgos dirbant gali padidėti.

Papildomos saugos nuorodos

Dirbkite su apsauginiais akiniais.

Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.
▶ Nelieskite šlifavimo ir pjovimo diskų, kol jie neatvėso. Diskai darbo metu labai įkaista.
▶ Nutrūkus elektros energijos tiekimui, pvz., išēmus akumuliatorių, atblokuokite ijungimo-išjungimo jungiklj ir nustatykite jį i padėtį „išjungta“. Taip išvengsite nekontroliuoto pakartotinio jsijungimo.

400 | Lietuvių k.

▶ įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumų, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
- Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.
Aštrūs daiktai, pvz., vinys ar atsuktuva, arba išorinė jėga gali pažesti akumuliatorių. Dėl to gali jvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Atsargia! Naudojantis elektriniu įrankiu su Bluetooth gali būti trikdomas kitų prietaisų ir įrenginių, lėktuvų, o taip pat medicinos prietaisų (pvz., širdies stimuliatorių, klausos aparatų) veikimas. Be to, išlieka likutinė rizika, kad bus pakenkta labai arti esantiems žmo-nėms ir gyvūnams. Elektrinio įrankio su Bluetooth* nenaudokite arti medicinos prietaisų, degalinių, chemijos įrenginių, sričių su sprogia atmosfera ir teritorijų, kuriose atliekami sprogdinimai. Elektrinio įrankio su Bluetooth* nenaudokite lėktuvuose. Venkite ilgalaikio eksploatavimo prie kūno.

Bluetooth® žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc.“ nuosavybė. „Robert Bosch Power Tools GmbH“ šiuos žodinį ir vaizdinį prekės ženklus naudoja pagal licenciją.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Elektrinio įrankio paskirtis

Elektrinis įrankis yra skirtas metalo ir akmens ruošiniams pjaustyti, rupiai apdirbti ir metaliniais šepečiais valyti nenaudojant vandens.
Norint pjauti standžiomis šlifavimo priemonėmis, reikia naudoti specialų pjovimui skirtą apsauginį gaubtą.
Pjaudami akmenj, pasirūpinkite pakankamu dulkių nusiurbimu.

Elektrinj jrankj su leistinais šlifavimo jrankiais galima naudoti paviršiams su šlifavimo popieriumi šlifuoti. Elektrinio jrankio duomenys ir nustatymai, kai yra jdiegtas Bluetooth ^® „Low Energy Module GCY 42“, naudojantis Bluetooth ^® radijo ryšio technologija, gali būti perkelti iš elektrinio jrankio j mobiluji galinj prietaisą ir atvirkščiai.

Pavaizduoti įrankio elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Apsauginio gaubto atblokavimo svirtelė
(2) Sukimosi krypties rodyklé ant korpuso
(3) Suklio fiksuojamasis klavišas
(4) Naudotojo sąsaja
(5) Jjungimo-išjungimo jungiklis
(6) Bluetooth® „Low Energy Module GCY 42“ gaubtas
(7) Akumuliatorius ^a)
(8) Akumuliatoriaus atblokavimo klavišas ^a)
(9) Papildoma rankena (izoliuotas rankenos paviršius)
(10) Šlifavimui skirtas nusiurbimo gaubtas ^a)
(11) Tvirtinamoji jungè su „O“ formos žiedu
(12) Kietlydinio lékštinis diskas ^a)

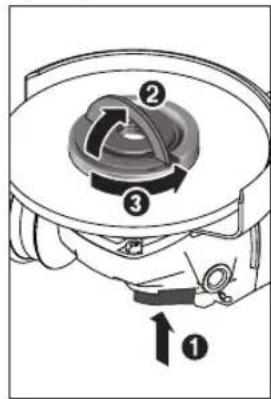

(13) Greitai fiksuojanti prispaudžiamoji veržlė su lankeliu
(14) Šlifavimui skirtas apsauginis gaubtas
(15) Šlifavimo diskas
(16) Pjovimui skirtas apsauginis gaubtas ^a)
(17) Pjovimo diskas ^a)
(18) Rankena (izoliuotas rankenos paviršius)
(19) Šlifavimo suklys
(20) Rankų apsauga ^a)
(21) Guminis lėkštinis šlifavimo diskas ^a)
(22) Šlifavimo popieriaus lapelis ^a)
(23) Apvalioji veržlé ^a)
(24) Cilindrinis šepetys ^a)
(25) Deimantinio grężimo karūna ^a)
(26) Pjovimui skirtas nusiurbimo gaubtas su kreipiamosio-mis pavažomis ^a)
(27) Deimantinis pjovimo diskas ^a)
(28) Akumuliatoriaus jkrovos büklès indikatorius (naudotojo sāsaja)
(29) Apsaugos nuo atatrankos užstrigus įrankiui indikatorius (naudotojo sąsaja)
(30) Sūkių skaičiaus nustatymo mygtukas (naudotojo sąsaja)
(31) Sūkių skaičiaus pakopos/režimo indikatorius (naudotojo sąsaja)
(32) Išmaniojo telefono indikatorius (naudotojo sąsaja)
(33) Elektrinio įrankio būsenos indikatorius (naudotojo sąsaja)
(34) Temperatūros indikatorius (naudotojo sāsaja)

(35) Žiedlapinis šlifavimo diskas ^a)

a) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Kampinio šlifavimo mašina GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC
Gaminio numeris		3 601 JH6 0.. 3 601 JH6 1.. 3 601 JH6 3..
Nominaloji įtampa V= 18 18 18
Vardinis sūkių skaičiusA)	min-1	11000 11000 8500
Tuščiosios eigos sūkių skaičiusB)	min-1	9800 3400–9800 2600–7400
Maks. šlifavimo disko skersmuo mm 125 125 150
Šlifavimo suklio sriegis M 14 M 14 M 14
Maks. šlifavimo suklio sriegio il-gis	mm 22 22 22
Apsauga nuo atatrankos užstri-gus įrankiui		● ● ●
Apsauga nuo pakartotinio įsijun-gimo		● ● ●
Inercinis stabdys ● ● ●
Sūkių skaičiaus išankstinis nustatymas		- ● ●
Svoris pagal „EPTA-Procedure 01:2014“C)
- Su vibraciją slopinančia papil-doma rankena	kg 2,6–3,6 2,6–3,6 2,7–3,7
- Su standartine papildoma ra-nkena	kg 2,4–3,4 2,5–3,5 2,5–3,5
Rekomenduojama aplinkos tem-peratūra įkraunant	°C	0 ... +35	0 ... +35	0 ... +35
Leidžiamoji aplinkos temperatū-ra veikiantD) ir sandėliuojant	°C	-20 ... +50	-20 ... +50	-20 ... +50
Kompaktiški akumuliatoriai		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Rekomenduojami akumuliatoriai darbui visa galia		ProCORE18V... ≥ 5,5 Ah	ProCORE18V... ≥ 5,5 Ah	ProCORE18V... ≥ 5,5 Ah
Rekomenduojami krovikliai		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...
Duomenų perdavimas
Bluetooth*		Bluetooth°4.2(„Low Energy“)E)	Bluetooth°4.2(„Low Energy“)E)	Bluetooth°4.2(„Low Energy“)E)
Intervalas tarp signalų	s 8 8 8
Maksimalus signalo veikimo nuo-tolisF)	m 30 30 30
A) Nominalus sūkių skaičius pagal EN 60745-2-3 standartą
B) išmatuota, esant 20–25 °C, su akumuliatoriumi ProCORE18V 8.0Ah ir priklausomai nuo akumuliatoriaus ikrovos būkles bei prietaiso darbi-nės temperatūros
C) priklausomai nuo naudojamo akumuliatoriaus
D) ribota galia, esant temperatūrai <0 °C
E) Mobiljeji galiniai prietaisai turi būti tinkami naudoti su „Bluetooth -Low-Energy" prietaisais (4.2 versija) ir palaikyti „Generic Access Profi-le" (GAP).
F) Veikimo nuotolis, priklausomai nuo išorinių salygų, taip pat ir nuo naudojamo imtuvo, gali labai skirtis. Uždarose patalpose ir dėl metalinių barjerų (pvz., sienų, lentynų, lagaminų ir kt.) Bluetooth® veikimo nuotolis gali labai sumažėti.

402 | Lietuvių k.

Informacija apie triukšma ir vibracija

GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC
		3 601 JH6 0.. . 3 601 JH6 1.. 3 601 JH6 3..
Triukšmo emisijos vertės nustatytos pagal EN 60745-2-3.
Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia
Garso slėgio lygis	dB(A)	81	81	82
Garso galios lygis	dB(A)	92	92	93
Paklaida K	dB	3	3	3
Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 60745-2-3:

Paviršiaus šlifavimas:

Šlifavimas naudojant šlifavimo popieriaus lapelį:

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal standartizuotą matavimo metodą, ir jj galima naudoti lyginant elektrinius jrankius. Jis taip pat tinka išankstiniam vibracijos poveikio įvertinimui.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos poveikj per tam tikrą darbo laiką, reikia atsižvelgti ir j laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai jvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Bluetooth® „Low Energy Module GCY 42“ istatymas

Nuoroda: Elektriniams jrankiams GWS 18V-15 C Bluetooth ® „Low Energy Module GCY 42“ galima jsigyti kaip papildomą jrangą; o jsigyjant GWS 18V-15 SC – jeina j tiekiamą komplektą.

Informacija apie Bluetooth® „Low Energy Module" GCY 42 pateikta jo naudojimo instrukcijoje.

Akumuliatoriaus ikrovimas

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame jrankyje naudojamo ličio jonų akumuliatoriaus.

Nuoroda: akumuliatorius pristatomas iš dalies jkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių kroviklyje visiškai jkraukite.

Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.

Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia elektrini įrankį, ir darbo įrankis nebesisuka.

▶ Jeigu elektrinis įrankis išsijungė automatiškai, nebandykite vėl spausti įjungimo-išjungimo jungiklio. Taip galite sugadinti ličio jonų akumuliatorių.

Laikykitės pateiktų šalinimo nurodymų.

Akumuliatoriaus išėmimas

Akumuliatoriuje (7) yra dvi fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą (8), akumuliatorius neiškristų. J elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė. Norėdami išimti akumuliatorių (7), paspauskite atblokavimo klavišą (8) ir išimkite akumuliatorių iš elektrinio jrankio.

Traukdami nenaudokite jėgos.

Akumuliatoriaus jkrovos büklès indikatorius

Žali akumuliatoriaus jkrovos büklės indikatoriai rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos büklę galima pažiūrėti tik tada, kai elektrinis įrankis neveikia.

Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką ārba . āai galima ir tada, kai akumuliatorius yra išimtas.

Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.

Nuoroda: akumuliatoriaus jkrovos būklė taip pat rodoma naudotojo sąsajoje (4) (žr. „Būsenos indikatoriai“, Pus-lapis 407).

Akumuliatoriaus tipas GBA 18V...

LEDs Talpa

Šviečia nuolat 3× žalias 60-100 %

Šviečia nuolat 2× žalias 30-60 %

Šviečia nuolat 1× žalias 5-30 %

Mirksi 1× žalias 0-5 %

Akumuliatoriaus tipas ProCORE18V...

LEDs Talpa

Šviečia nuolat 5× žalias 80-100 %

Šviečia nuolat 4× žalias 60-80 %

Šviečia nuolat 3× žalias 40-60 %

Šviečia nuolat 2× žalias 20-40 %

Šviečia nuolat 1× žalias 5-20 %

Mirksi 1× žalias 0-5 %

Apsauginių įtaisų montavimas

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.

Nuoroda: jei dirbant sulūžta šlifavimo diskas arba pažeidžiamas apsauginio gaubto arba elektrinio įrankio įtvaras, elektrinį įrankį reikia nedelsiant nusiųsti į klientų aptarnavimo skyrių; adresai pateikti skyriuje „Klientų aptarnavimo skyrius ir konsultavimo tarnyba“.

Šlifavimui skirtas apsauginis gaubtas

Uždėkite apsauginį gaubtą (14) ant elektrinio jrankio laikiklio, kad apsauginio gaubto kodiniai kumšteliai sutaptų su laikikliu. Paspauskite ir laikykite paspaustą atblokavimo svirtelę (1).

Stumkite apsauginj gaubtą (14) ant suklio kakliuko tol, kol apsauginio gaubto krašte-lis priglus prie elektrinio jrankio jungės, ir sukite apsauginj gaubtą, kol aiškiai išgirsite, kad jis užsifiksavo.

Apsauginio gaubto (14) padėtį pritaikykite pagal atliekamą darbą. Tuo tikslu paspaus-kite atblokavimo svirtelę (1) aukštyn ir pasukite apsauginį gaubtą (14) į norimą padėtį.

Apsauginį gaubtą (14) visada įstatykite taip, kad abu atblokavimo svirtelės (1) kumšteliai įsistatytų į atitinkamas apsauginio gaubto (14) išpjovas.
Apsauginį gaubtą (14) nustatykite taip, kad būtų užkirstas kelias kibirkštims lėkti dirbančiojo kryptimi.
Apsauginis gaubtas (14) turi suktis tik paspaudus atblokavimo svirtelę (1)! Priešingu atveju elektrinį įrankį naudoti griežtai draudžiama. Jį reikia perduoti klientų aptarnavimo skyriui.

Nuoroda: Ant apsauginio gaubto (14) esantys kodiniai kumšteliai užtikrina, kad bus uždedamas tik elektriniam įrankiui tinkantis apsauginis gaubtas.

Pjovimui skirtas apsauginis gaubtas

Pjaudami su standžiomis šlifavimo priemonėmis, visa-da naudokite pjovimui skirtą apsauginį gaubtą (16).
▶ Pjaudami akmeni, pasirūpinkite pakankamu dulkių nusiurbimu.

Pjovimui skirtas apsauginis gaubtas (16) montuojamas kaip šlifavimui skirtas apsauginis gaubtas (14).

Pjovimui skirtas nusiurbimo gaubtas su kreipiamosiomis pavažomis

Pjovimui skirtas nusiurbimo gaubtas su kreipiamosiomis pavažomis (26) montuojamas kaip šlifavimui skirtas apsauginis gaubtas (14).

Nusiurbimo gaubtas, skirtas šlifuoti

Norėdami, kad su kietlydinio šlifavimo puodeliu (12) šlifuojant dažus, lakus ir plastiką beveik nekiltų dulkės, galite naudoti nusiurbimo gaubtą (10). Nusiurbimo gaubtas (10) nėra skirtas metalui apdoroti.

Prie nusiurbimo gaubto (10) galima prijungti specialų Bosch dulkių siurblį.

Nusiurbimo gaubtas (10) montuojamas ant apsauginio gaubto (14). Šepečio žiedą galima pakeisti.

404 | Lietuvių k.

Pagalbinė rankena

▶ Elektrini j irankj naudokite tik su papildoma rankena (9).

Papildomą rankeną (9), priklausomai nuo darbo pobūdžio, prisukite prie reduktoriaus galvutės dešinėje arba kairėje.

Vibraciją slopinanti papildoma rankena

Vibraciją slopinanti papildoma rankena sumažina vibraciją, todėl darbas tampa malonesnis ir saugesnis.

Jokiu būdu nedarykite jokių apsauginės rankenos pa- keitimų.

Nenaudokite pažeistos apsauginės rankenos.

Rankų apsauga

Norédami atlikti darbus su guminiu lěkštiniu šlifavimo disku (21)arba cilindriniu šepečiu/diskiniu šepečiu/žiedlapiniu šlifavimo disku, visada primontuokite rankų apsaugą (20).

Rankų apsaugą (20) pritvirtinkite prie papildomos rankenos (9).

Šlifavimo įrankių tvirtinimas

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.

Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.

▶ Nelieskite šlifavimo ir pjovimo diskų, kol jie neatvėso. Diskai darbo metu labai jkaista.

Nuvalykite šlifavimo suklj (19) ir visas dalis, kurias reikia montuoti.

Norédami šlifavimo įrankį užveržti ar atlaisvinti, kad užfiksuotumėte šlifavimo suklį, paspauskite suklio fiksuojamąjį klavišą (3).

Suklio fiksuojamaji klaviša spauskite tik tada, kai šli-favimo suklys visiškai sustojes. Priešingu atveju galite pažeisti elektrinj įrankį.

Šlifavimo/pjovimo diskas

Atkreipkite dėmesį j šlifavimo įrankių matmenis. Kiaurymės skersmuo turi tiksliai tikti tvirtinamajai jungei. Nenaudokite adapterių ir tvirtinamųjų elementų.

Naudojant deimantinį pjovimo diską būtina atkreipti dėmesį j tai, kad ant disko pažymėta sukimosi krypties rodyklė sutaptų elektrinio įrankio sukimosi kryptimi (žr. ant reduktoriaus korpuso pažymėtą rodyklę).

Montavimo eilės tvarka nurodyta schemoje.

Norėdami pritvirtinti šlifavimo/atpjovimo diską, be jokių papildomų įrankių naudokite greitai fiksuojančią prispaudžia-mają veržle (13).

Greitai fiksuojančią prispaudžiamają veržlę (13) naudokite tik šlifavimo ir pjovimo diskams, kurių skersmuo ne didesnis kaip 150 mm.

▶ Greitai fiksuojančia prispaudžiamaja veržlę (13) leidžiama naudoti tik su šlifavimo arba pjovimo diskais.
▶ Naudokite tik nepriekaištingos būklės, neapgadintą greitai fiksuojančią prispaudžiamają veržlę (13).
Prisukdami atkreipkite dėmesį i tai, kad greitai fiksuojančios prispaudžiamosios veržlės (13) pusė su užrašu nebūtų nukreipta i šlifavimo diską.
▶ Šlifavimo ir pjovimo diskui fiksuoti naudokite tik kartu pateiktą greitai fiksuojančią prispaudžiamają veržle (13).

Norėdami užfiksuoti šlifavimo suklj, paspauskite suklio fiksuojamajj klavišą (3). Norėdami užveržti greitai fiksuojančią prispaudžiamają veržlę (13), pakelkite aukštyn greitai fiksuojančios prispaudžiamosios veržlės lankelį ir tvirtai pasukite greitai fiksuojančią prispaudžiamają veržlę pagal laikrodžio rodyklę. Kad užfiksuotumėte greitai fiksuojančią prispaudžiamają veržlę, lankelį nulenkite že-

myn. Nepakanka tik užveržti už disko krašto.

Tinkamai pritvirtintą, nepażeistą greitai fiksuojančią prispaudžiamają verzlę (13) galite atlaisvinti ranka. Tuo tikslu pakelkite aukštyn greitai fiksuojančios prispaudžiamosios verzlės lankelį ir tvirtai pasukite greitai fiksuojančią prispaudžiamają verzlę prieš laikrodžio rodyklę. Labai tvirtai užveržtą greitai fiksuojančią prispaudžiamają verzlę atlaisvinkite rageliniu raktu ir jokiu būdu nenaudokite kito-

kių įrankių.

≥4 mm

Primontavus tvirtinamają jungę ir šlifavimo-pjovimo diską, laisvo šlifavimo suklio sriegio ilgis ne mažesnis kaip 4 mm.

Patikrinkite, ar tvirtai jstatytas šlifavimo įrankis, kad nustojant veikti elektriniam

jrankiui jis nenulėktų nuo suklio.

Tvirtinamojoje jungèje (11) aplink centravimo briauną yra jdéta plastikiné dalis ("O" formos žiedas). Jei „O" formos žiedo nėra arba jis paželstas, prieš naudojant toliau, tvirtinamają jungę (11) būtina pakeisti.

Istatę šlifavimo įrankį, prieš įjungdami patikrinkite, ar šlifavimo įrankis tinkamai pritvirtintas ir ar jis gali laisvai suktis. Išitikinkite, kad šlifavimo įrankis nekliūva už apsauginio gaubto ar kitų dalių.

Žiedlapinis šlifavimo diskas

▶ Norédami atlikti darbus su žiedlapiniu šlifavimo disku, visada primontuokite rankų apsaugą (20).

Guminis lėkštinis šlifavimo diskas

▶ Norédami atlikti darbus su guminiu lékštiniu šlifavimo disku (21), visada primontuokite rankų apsaugą (20).

Montavimo eilės tvarka nurodyta schemoje.

Guminj lěkštínj šlifavimo diską (21) užděkite ant šlifavimo suklio (19).

Tvirtai prispauskite šlifavimo popieriaus lapelj (22) prie gu-minio lěkštinio šlifavimo disko (21) apatinės pusės.

▶ Norėdami atlikti darbus su cilindriniu šepečiu arba diskiniu šepečiu, visada primontuokite rankų apsaugą (20).

Montavimo eilės tvarka nurodyta schemoje.

Cilindrinj ar diskinj šepetj reikia užsukti ant šlifavimo suklio tiek, kad jis gerai priglusty prie suklio sriegio gale esančios šlifavimo suklio jungės. Užveržkite cilindrinj/diskinj šepetj veržliniu raktu.

Kietlydinio lėkštinis diskas

▶ Lékštinj diską leidžiama naudoti tik su specialiu apsauginiu gaubtu.

Leidžiamieji šlifavimo įrankiai

Galite naudoti visus šioje instrukcijoje pateiktus šlifavimo jrankius.

Naudojamų šlifavimo įrankių leistinas sūkių skaičius [min ^-1 ] ir apskritiminis greitis [m/s] turi būti ne mažesni už žemiau esančioje lentelėje pateiktas vertes.

Todėl visada atkreipkite dėmesį šlifavimo įrankio etiketėje nurodytus leidžiamuosius sūkių skaičių ir apskritiminį greiti.

maks. [mm] [mm]
D b d [min]				^4 [m/s]
b	115	7	22,2	11000	80
	125	7	22,2	11000	80
	150	7	22,2	8500	80
D	115	-	-	11000	80
	125	-	-	11000	80
	150	-	-	8500	80
	75 30 M 14 11000 45

maks. [mm] [mm]

Dbd[min

^-1 [m/s]

82-M141100080

Reduktoriaus galvutės pasukimas (GWS 18V-15 C)

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.

Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.

Reduktoriaus galvutę galite pasukti 90° żingsniu. Taip jjungimo-išjungimo jungiklj priklausomai nuo atliekamo darbo galima nustatyti j patogią valdyti padėtį, pvz., pritaikyti kairiarankiams.

Visiškai išsukite 4 varžtus. Atsargiai pasukite reduktoriaus galvutę j norimą pa-

detj, neištraukdami jos iš korpuso. Vél tvirtai priveržkite varžtus.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžj sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

- Pasirūpinkite geru darbo vietos vėdinimu.

- Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Naudojimas

Paruošimas naudoti

Akumuliatoriaus idėjimas

Ikrautą akumuliatorių (7) įstumkite iš priekio j elektrinio jrankio kojelę, kol akumuliatorius gerai užsifiksuos.

406 | Lietuvių k.

ljungimas ir išjungimas

Norėdami elektrinį įrankį jjungti, įjungimo-išjungimo jungiklj (5) pastumkite į priekį.

Norėdami užfiksuoti jjungimo-išjungimo jungiklj (5), spauskite jjungimo-išjungimo jungiklio (5) priekinę dalį žemyn, kol jis užsifiksuos.

Norėdami elektrinį įrankį išjungti, atleiskite jjungimo-išjungimo jungiklj (5), o jei jis užfiksuotas, paspauskite jjungimo-išjungimo jungiklio (5) užpakalinę dalį žemyn ir tada jj atleiskite.

Prieš naudodami, patikrinkite šlifavimo įrankius. Šlifavimo įrankis turi būti nepriekaištingai pritvirtintas ir turi laisvai suktis. Atlikite bandomaji paleidimą be apkrovos, trunkantį ne mažiau kaip 1 minutę. Nenaudokite pažeistų, nelygių ar vibruojančių šlifavimo įrankių. Pažeisti šlifavimo įrankiai gali sulūžti ir sužaloti.

Apsauga nuo atatrankos užstrigus įrankiui

Ivykus staigiai elektrinio jrankio atatrankai, pvz., užstrigus pjovimo diskui, elektroninis jtaisas nutraukia srovės tiekimą j variklj. Tuo metu šviečia apsaugos nuo atatrankos užstrigus jrankii indikatorius (29). Esant suaktyvintai ap-

saugai nuo atatrankos užstrigus jrankiui, būsenos indikatorius (33) mirksi raudonai.

Norédami jrankj pakartotinai ijungti, jjungimo-išjungimo jungiklj (5) nustatykite i išjungimo padėtį ir elektrinį jrankį vėl ijunkite.

Apsauga nuo pakartotinio jsijungimo

Jei dirbant nutraukiamas srovės tiekimas, apsauga nuo pakartotinio jjungimo neleidžia elektriniam jrankiui nekontroliuotai jsijungti.

Esant suaktyvintai apsaugai nuo pakartotinio paleidimo, büsenos indikatorius (33) mirksi raudonai.

Norėdami įrankį pakartotinai įjungti, įjungimo-įšjungimo jungiklį (5) nustatykite į išjungimo padėtį ir elektrinį įrankį vėl įjunkite.

Išjungimo įtaisas, suveikiantis sutrenkus įrankį

Integruotas išjungimo jtaisas, suveikiantis sutrenkus įrankį, iškart išjungia elektrinį įrankį, jei jis nukrenta ant žemės. Tada būsenos indikatorius (33) mirksi raudonai.

Norėdami įrankį pakartotinai įjungti, įjungimo-įšjungimo jungiklį (5) nustatykite į išjungimo padėtį ir elektrinį įrankį vėl įjunkite.

Naudotojo sąsaja (žr. B pav.)

Naudotojo sąsaja (4) yra skirta elektrinio įrankio sūkių skaičiui iš anksto nustatyti bei veikimo būsenai parodyti.

Sūkių skaičiaus nustatymas (GWS 18V-15 SC)

Esant gamykliniams nustatymams, yra nustatytos 3 sükių skaičiaus pakopos. Naudojantis specialia programėle („Bosch Toolbox App“), galima užprogramuoti iki 6 sükių skaičiaus pakopų.

Jei pakeičiamas sūkių skaičiaus pakopų skaičius, atskirų pakopų vertės priderinamos pagal išankstinį nustatymą. Tokiu atveju sūkių skaičiaus pakopos/režimo indikatorius (31) šviečia baltai. Jei sūkių skaičiaus vertės užprogramuojama individualiai, tai sūkių skaičiaus pakopos/režimo indikatorius (31), esant šiai pakopai, šviečia mėlynai (t. y. ne pagal gamyklinį nustatymą). Sūkių skaičiaus pakopas individualiai galima priderinti 200 min ^-1 žingsniais. Tai atlikdami atkreipkite dėmesį į pakopų loginę schemą (2 ≥ 1 / 3 ≥ 2 ir t. t.).

Žemiau esančiose lentelėse yra parodyti iš anksto nustatyti sūkių skaičiai (pagrindiniai nustatymai) kiekvienam užprogramuotam pakopų skaičiui.

GWS 18V-15 SC(115/125 mm)	Sūkių skaičiaus pagrindinis nustatymas, esant pakopai
	1 2 3 4 5 6
	[min^-1] [min	^-1 ] [min	^-1 ] [min	^-1 ] [min	^-1 ] [min	^-1 ] [min	^-1 ]
Sūkių skaičiaus pakopų kiekis
1	3400 - - - -
2	3400 9800 - - - -
3	3400 6600 9800 - - -
4	3400 5600 7600 9800 - -
5	3400 5000 6600 8200 9800 -
6	3400 4600 6000 7200 8600 9800

Nurodytos sūkių skaičiaus pakopų vertės priklauso nuo naudojamo akumuliatoriaus, nuo akumuliatoriaus įkrovos būklės bei prietaiso darbinės temperatūros.

Lietuvių k. | 407

GWS 18V-15 SC(150 mm)	Sūkių skaičiaus pagrindinis nustatymas, esant pakopai
	1 2 3 4 5 6
	[min-1] [min-1] [min-1] [min-1] [min-1] [min-1]
Sūkių skaičiaus pakopų kiekis
1	2600 - - - -
2	2600 7400 - - - -
3	2600 5000 7400 - - -
4	2600 4200 5800 7400 - -
5	2600 3800 5000 6200 7400 -
6	2600 3600 4600 5400 6400 7400

Nurodytos sūkių skaičiaus pakopų vertės priklauso nuo naudojamo akumuliatoriaus, nuo akumuliatoriaus įkrovos būklės bei prietaiso darbinės temperatūros.

Sūkių skaičiaus išankstinio nustatymo mygtuku (30) reikiamą sūkių skaičių galite nustatyti net ir jrankiui veikiant. Duomenys žemiau pateiktoje lentelėje yra rekomendacinio pobūdžio, jie skirti gamykliniam nustatymui su 3 iš anksto nustatytomis sūkių skaičiaus pakopomis.

Medžiaga Naudojimas Darbo įrankis Sūkių skaičiaus iša-			GWS 18V-15 SC(115/125 mm) [min ^-1 ]	GWS 18V-15 SC(150 mm) [min ^-1 ]
Metalas Apdirbimas šepečiu, rūdžių valymas	Lėkštės tipo šepe-tėlis	1 3400 2600
Nerūdijantis plienas Šlifavimas Fibrinis diskas 2 6600 5000
Metalas Rupusis šlifavimas Šlifavimo diskas 3 Maks. Maks.
Metalas Atpjov. Šlifavimo diskas 3 Maks. Maks.
Akmuo Atpjov. Deimantinis atpjovi-mo diskas ir kreipia-mosios pavažos (ak-menį pjauti leidžiama tik su kreipiamosio-mis pavažomis)		3 Maks. Maks.

Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant

elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso.

Büsenos indikatoriai

Akumuliatoriaus ikrovos būklės indikatorius (naudo-tojo sąsaja) (28)	Reikšmė/priežastis	Sprendimas
žalia	Akumuliatorius ikrautas	-
Geltona	Akumuliatorius beveik išsikrovęs	Akumuliatorių greitai pakeiskite arba jkraukite
raudona	Akumuliatorius išsikrovęs	Akumuliatorių pakeiskite arba jkraukite

Temperatūros indikatorius (naudotojo sāsaja) (34)	Reikšmė/priežastis	Sprendimas
Geltona	Pasiekta kritinė temperatūra (variklis, elektronika, akumuliatorius)	Elektriniam įrankiui leiskite veikti tuščiaja eiga ir palaukite, kol atvės
raudona	Elektrinis įrankis perkaito ir išsijungė	Palaukite, kol elektrinis įrankis atvės

Elektrinio įrankio būsenos indikatorius (33)	Reikšmė/priežastis	Sprendimas
žalia	Būsena OK	-

408 | Lietuvių k.

Elektrinio įrankio būsenos indikatorius (33)	Reikšmė/priežastis Sprendimas
Geltona Pasiekta kritinė temperatūra arba beveik tuščias akumuliatorius		Elektriniam įrankiui leiskite veikti tuščiaja eiga ir palaukite, kol atvės, arba greitai pakeiskite ar įkraukite akumuliatorių
šviečia raudonai Perkaito elektrinis įrankis arba išsikrovė aku- muliatorius		Palaukite, kol elektrinis įrankis atvės, arba pa- keiskite ar įkraukite akumuliatorių
mirksi raudonai Suveikė apsauga nuo atatrankos užstrigus įra- nkiui, apsauga nuo pakartotinio paleidimo arba išjungimo įtaisas, suveikiantis sutrenkus įrankį		Elektrinį įrankį išjunkite ir vėl įjunkite
Mirksi mėlynai Elektrinis įrankis yra sujungtas su mobiliuoju galiniu prietaisu arba buvo perkeliami nustaty- mai		-

„Connectivity“ funkcijos

Išmaniojo telefono indikatorius (32) šviečia, kai elektrinis jrankis Bluetooth® radijo ryšio technologija siunčia informacija (pvz., įspėjimą dėl temperatūros) į mobilųjj galinį prietaisą.

Naudojant su Bluetooth® „Low Energy Module“ GCY 42, galimos šios elektrinio jrankio jungiamumo funkcijos:

• Registracija ir pritaikymas
• Büsenos patikra, jspėjamųjų pranešimų pateikimas
• Bendroji informacija ir nustatymai
• Administravimas

Informacija apie Bluetooth® „Low Energy Module“ GCY 42 pateikta jo naudojimo instrukcijoje.

Elektrinio jrankio ryšj su programa reikia patvirtinti spustelėjus sūkių skaičiaus išankstinio nustatymo mygtuką (30), esantį naudotojo sąsajoje (4). Prisijungimo metu to reikalauja programa.

Darbo patarimai

Elektrinis įrankis su įstatytu Bluetooth® „Low Energy Module GCY 42“ yra su radijo sasaja. Būtina laikytis vietinių eksploatavimo apribojimų, pvz., lėktuvuose ar ligoninėse.
▶ Srityse, kuriose Bluetooth® radijo ryšio technologija naudoti draudžiama, Bluetooth® „Low Energy Module GCY 42“ ir tabletės formos elementą reikia išimti.
Bükite atsargüs pjaudami atramines sienas, žr. skyrių „Statikos nuorodos“.
▶ [tvirtinkite ruošinj, jei jis tvirtai neguli veikiamas tik savojo svorio.
▶ Neveikite elektrinio įrankio tokia apkrova, kad jis sustotų.
▶ Jei įrankis buvo veikiamas didele apkrova, kad jis atvėstų, kelias minutes leiskite jam veikti tuščiaja eiga.
▶ Nenaudokite elektrinio prietaiso su pjovimo staliuku.
▶ Nelieskite šlifavimo ir pjovimo diskų, kol jie neatvėso. Diskai darbo metu labai jkaista.

Jei elektriniame jrankyje susidaro elektrostatinė jkrova, įmontuota elektronika elektrinį įrankį išjungia. Norėdami tęsti darbą, iš naujo paspauskite jjungimo-išjungimo jungiklj (5).

Rupusis šlifavimas

▶ Niekada nenaudokite pjovimo diskų šlifavimo darbams.

Geriausių rupiojo šlifavimo rezultatų pasieksite tada, kai šli- favimo diską laikysite nuo 30° iki 40° kampu. Elektrinį jrankį vedžiokite šiek tiek spausdami. Tada ruošinys labai nejkais, nepakis jo spalva ir nebus rievių.

Žiedlapinis šlifavimo diskas

Su žiedlapiniu šlifavimo disku (papildoma jranga) galite apdirbti net ir išgaubtas plokštumas ar profilius.

Žiedlapinio šlifavimo disko, lyginant su įprastiniais šlifavimo diskais, naudojimo laikas yra ilgesnis, jis kelia mažiau triukšmo ir mažiau įkaitina šlifuojamajį paviršių.

Metalo atpjovimas

Pjaudami su standžiomis šlifavimo priemonėmis, visa-da naudokite pjovimui skirtą apsauginį gaubtą (16).

Pjaudami stumkite elektrinj įrankį pagal apdorojamą paviršių pritaikyta pastūma. Pjovimo disko nespauskite, neperkreip-kite ir nešvytuokite.

Iš inercijos besisukančių pjovimo diskų nestabdykite spausdami j šoną.

Elektrinj įrankį visada reikia stumti priešinga disko sukimuisi kryptimi. Priešingu atveju iškyla pavojus, kad įrankis nekontroliuojamai iššoks iš pjūvio vietos.

Norėdami pjauti profilius ar keturbriaunius vamzdžius, geriausiai pasirinkite mažiausią skersmenį.

Akmens pjovimas (žr. A pav.)

▶ Pjaudami akmenj, pasirūpinkite pakankamu dulkių nusiurbimu.
Dirbkite su apsaugine kauke.
Elektrini [rank] leidžiama naudoti tik sausajam pjovimui ir šlifavimui.

Akmeniui pjauti geriausia naudoti deimantinį pjovimo diską. Naudojant pjovimui skirtą nusiurbimo gaubtą su kreipiamosiomis pavažomis (26), siurblys turi būti aprobuotas akmens dulkėms siurbti. Bosch siūlo specialius pritaikytus dulkių siurblius.

Elektrinj jrankj jjunkite ir kreipiamujų pavažų priekine dalimi pridėkite prie ruoši- nio. Stumkite elektrinj jra- nkį pagal apdorojamą pavi- ršių pritaikyta pastūma. Pjaunant ypač kietus ruoši- nius, pvz., betoną, kurio sudėtyje yra didelis kiekis žvy- ro, deimantinis pjovimo diskas gali perkaisti ir sugesti. Kad diskas perkaitęs, galima spręsti iš kibirkščių srauto, atsiradusio aplink besisukantį diską.

Tokiu atveju, pjovimą nutraukite ir, kad deimantinis pjovimo diskas atvėstų, leiskite jam šiek tiek suktis tuščiaja eiga di-džiausiu sūkių skaičiumi.

Pastebimai sumažėjės darbo našumas ir kibirkščių vainikas rodo, kad deimantinis pjovimo diskas atšipo. Jį galite išga- ląsti atlikdami trumpus pjūvius abrazyvinėje medžiagoje, pvz., kalkakmenyje.

Statikos nuorodos

Pjūviams atraminėse sienose taikomas standartas DIN 1053, 1 dalis, arba elektrinio jrankio naudojimo šalyje galiojantys reikalavimai. Šių direktyvų būtina laikytis. Prieš pradėdami dirbti pasikonsultuokite su statybos inžinieriumi, architektu ar atsakingu statybos vadovu.

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas ikrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pa- keisti.

Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumuliatoriaus šalinimo.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant technine priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.

Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.

Papildomą jrangą tinkamai sandėliuokite ir rūpeestingai prižiūrėkite.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių jrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai jrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

410|한국어

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 409).

한국어

안전 수칙

전동공구용 일반 안전수칙

경고
