| Produkto tipas | USB-C dokavimo stotis |
| Prekės ženklas | i-TEC |
| Modelis | C31TRIPLE4KDOCKPDPRO |
| Matmenys (produktas) | 113 x 113 x 31,2 mm |
| Svoris | 340 g |
| Pakuotės matmenys | 250 x 242 x 50 mm |
| Maitinimas | USB-C PD tinklo adapteris (neįtrauktas), iki 100 W |
| Elektros suvartojimas | 5-10 W |
| Integruotas kabelis | USB-C, 100 cm |
| Vaizdo prievadai | 2x DisplayPort (DP++), 1x HDMI |
| Palaikomos raiškos | Iki 4K/60Hz (DP1.4), 5K/60Hz (DSC) ir t.t. |
| USB prievadai | 2x USB 3.2 Gen 1, 2x USB 2.0 |
| Tinklo prievadas | Ethernet GLAN RJ-45 (iki 2,5 Gbit/s) |
| Garso lizdas | Kombinuotas garso lizdas (ausinės/mikrofonas) |
| Funkcijos | LED indikatorius, ON/OFF jungiklis, MAC klonavimas, Kensington spyna |
| Operacinės sistemos | Windows 11/10, macOS, iPadOS, Android, Chrome OS, Linux |
| Priežiūra | Valyti sausa šluoste, vengti drėgmės ir ekstremalių temperatūrų |
| Sauga | Naudoti ant lygaus paviršiaus, nelaikyti vandenyje, atjungti perkūnijos metu |
| Perdirbimas | Perdirbimo simbolis, pristatyti į atitinkamą surinkimo centrą (ES) |
Dažnai užduodami klausimai - C31TRIPLE4KDOCKPDPRO i-TEC
Naudotojų klausimai apie C31TRIPLE4KDOCKPDPRO i-TEC
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo USB C dokavimo stotis PDF formatu nemokamai! Raskite savo instrukciją C31TRIPLE4KDOCKPDPRO - i-TEC ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. C31TRIPLE4KDOCKPDPRO prekės ženklo i-TEC.
NAUDOJIMO INSTRUKCIJA C31TRIPLE4KDOCKPDPRO i-TEC
LT Prašome jdėmiai perskaityti visą vadovą. Išsamų vadovą galite rasti mūsų svetainėje www.i-tec.cz/en/ šio produkto skyrelyje „Manuals, drivers“. Iškilus problemoms galite susisiekti su mūsų technine pagalba: support@itecproduct.com

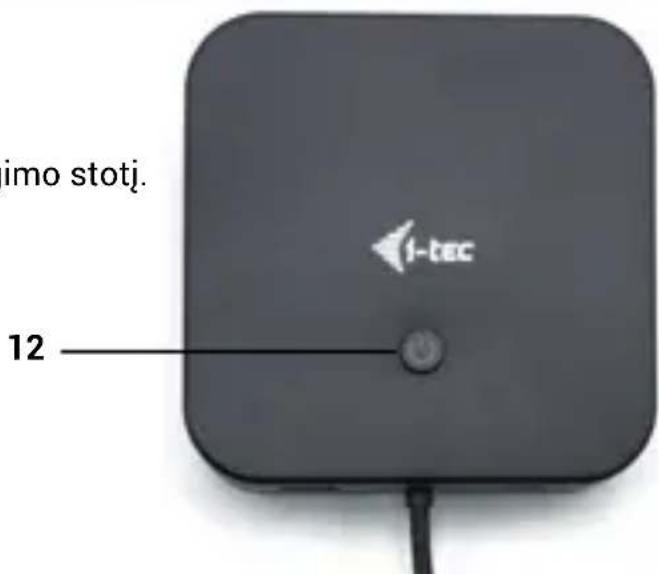

- Mygtukas su LED apšvietimu, skirtas jjungti ir išjungti prijungimo stotj.


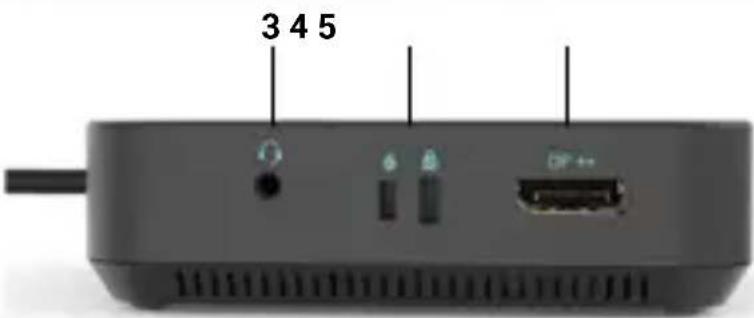

3 4 5


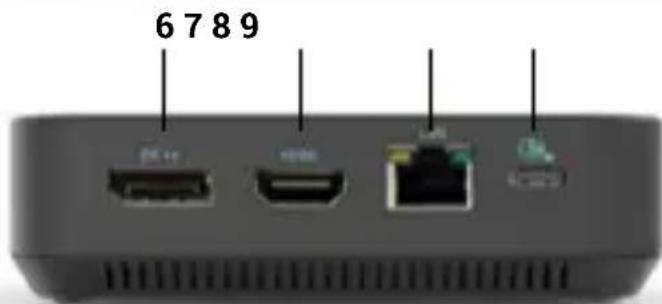

6789


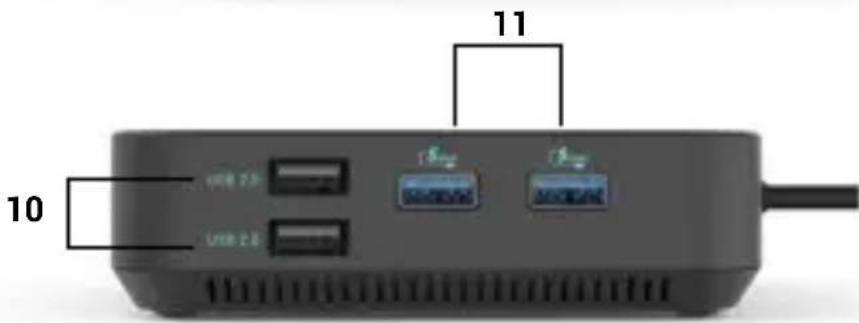

10 USB 2.8 USB 2.8 11
- 1x integruotas USB-C kabelis, skirtas prijungti prie jrenginio (100 cm)
• Dokavimo stoties technologija: USB-C (MST)
• Maitinimas: iki 100 W - Vidinis energijos suvartojimas: 5-10 W (daugiau informacijos čia)
• Vaizdo prievadai: 2x DisplayPort (palaiko DP++), 1x HDMI
Rezoliucija:
- Priimantysis jrenginys, palaikantis "DisplayPort 1.2":
• 1 monitorius - 1x HDMI arba DP → iki 4K/30Hz
• 1 monitorius - 1x HDMI arba DP → iki 1080p/120Hz
- 2 monitoriai - 1x DP + 1x HDMI → iki 2x 1080p/60Hz*.
- 2 monitoriai - 2x DP → iki 2x 1080p/60Hz*
• 3 monitoriai - 1x HDMI + 1x DP + 1x DP → iki 1x 1080p/60Hz + iki 2x 720p/60Hz*
- Priimantysis jrenginys, palaikantis "DisplayPort 1.4":
• 1 monitorius - 1x HDMI → iki 4K/60Hz
• 1 monitorius - 1x DP → iki 4K/60Hz
- 2 monitoriai - 1x DP + 1x HDMI → iki 2x 1440p/60Hz*
- 2 monitoriai - 1x DP + 1x HDMI → iki 2x 4K/30Hz*
- 2 monitoriai - 2x DP → iki 2x 4K/30Hz*
- 3 monitoriai - 1x HDMI + 1x DP + 1x DP → iki 3x 1080p/60Hz*
- "DisplayPort 1.4" pagrindinis jrenginys su DSC palaikymu:
• 1 monitorius - 1x HDMI → iki 4K/60Hz
• 1 monitorius - 1x DP → iki 5K/60Hz
• 1 monitorius - 1x HDMI → iki 1440p/144Hz arba 1080p/240Hz
• 1 monitorius - 1x DP → iki 4K/144Hz arba 1440p/240Hz arba 1080p/360Hz
- 2 monitoriai - 1x DP + 1x HDMI → iki 2x 4K/60Hz*
- 2 monitoriai - 1x DP + 1x HDMI arba DP → iki 2x 1440p/144Hz*
• 3 monitoriai - 1x HDMI + 1x DP + 1x DP → iki 3x 4K/30Hz*
• 1x USB-C 3.2 Gen.2 prievadas (10 Gbps)
- 1x USB-C 3.2 prievadas Gen.2 (10 Gbps) + PD (maitinimo tiekimas)
• 3x USB-A 3.2 1 kartos prievadas (5 Gbps)
- 2x USB 2.0 prievadas
• 1x Ethernet GLAN RJ-45 prievadas
- 1x 3,5 mm kombinuotas garso prievadas
- LED indikacija
- Jjungimo / išjungimo jungiklis, skirtas jjungti ir išjungti doko stotj
- MAC adresų klonavimas: taip (naudojant “i-tec Docker Pro” programinę įrangą)
• TÜRIS: S1, S2, S3
- Parama "Kensington" užraktui
- Produkto matmenys: 113 x 113 x 31,2 mm
- Produkto svoris: 340 g
- Pakuotės matmenys: 250 x 242 x 50 mm
- Operacinês sistemos: "Windows 11", "Windows 10", "MacOS*", "iPadOS**", "Android**", "Chrome OS" ir "Linux" su naujausiais atnaujinimais.

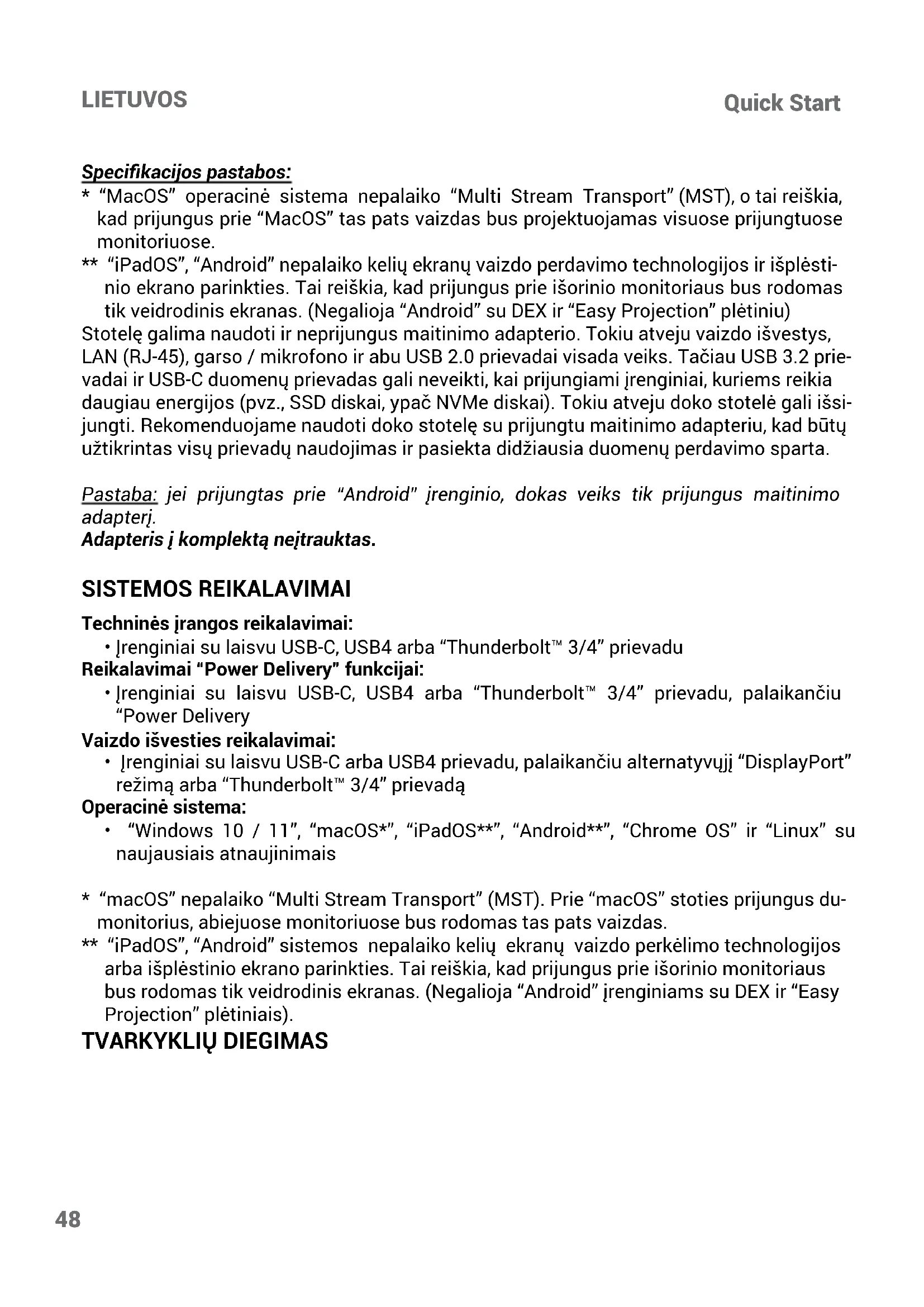

Specifikacijos pastabos:
* "MacOS" operacinė sistema nepalaiko "Multi Stream Transport" (MST), o tai reiškia, kad prijungus prie "MacOS" tas pats vaizdas bus projektuojamas visuose prijungtuose monitoriuose.
** "iPadOS", "Android" nepalaiko kelių ekranų vaizdo perdavimo technologijos ir išplėstinio ekrano parinkties. Tai reiškia, kad prijungus prie išorinio monitoriaus bus rodomas tik veidrodinis ekranas. (Negalioja "Android" su DEX ir "Easy Projection" plėtiniu)
Stotelę galima naudoti ir neprijungus maitinimo adapterio. Tokiu atveju vaizdo išvestys, LAN (RJ-45), garso / mikrofono ir abu USB 2.0 prievadai visada veiks. Tačiau USB 3.2 prievadai ir USB-C duomenų prievadas gali neveikti, kai prijungiami įrenginiai, kuriems reikia daugiau energijos (pvz., SSD diskai, ypač NVMe diskai). Tokiu atveju doko stotelė gali išsijungti. Rekomenduojame naudoti doko stotelę su prijungtu maitinimo adapteriu, kad būtų užtikrintas visų prievadų naudojimas ir pasiekta didžiausia duomenų perdavimo sparta.
Pastaba: jei prijungtas prie "Android" jrenginio, dokas veiks tik prijungus maitinimo adapterj.
Adapteris i komplektą nejtrauktas.
SISTEMOS REIKALAVIMAI
Techninės įrangos reikalavimai:
- Irenginiai su laisvu USB-C, USB4 arba "Thunderbolt™ 3/4" prievadu
Reikalavimai "Power Delivery" funkcijai:
- Irenginiai su laisvu USB-C, USB4 arba "Thunderbolt™ 3/4" prievadu, palaikančiu "Power Delivery
Vaizdo išvesties reikalavimai:
- Jrenginiai su laisvu USB-C arba USB4 prievadu, palaikančiu alternatyvujj "DisplayPort" režimą arba "Thunderbolt™ 3/4" prievadą
Operaciné sistema:
- "Windows 10 / 11", "macOS*", "iPadOS**", "Android**", "Chrome OS" ir "Linux" su naujausiais atnaujinimais
* "macOS" nepalaiko "Multi Stream Transport" (MST). Prie "macOS" stoties prijungus du-monitorius, abiejuose monitoriuose bus rodomas tas pats vaizdas.
** "iPadOS", "Android" sistemos nepalaiko kelių ekranų vaizdo perkėlimo technologijos arba išplėstinio ekrano parinkties. Tai reiškia, kad prijungus prie išorinio monitoriaus bus rodomas tik veidrodinis ekranas. (Negalioja "Android" įrenginiams su DEX ir "Easy Projection" plėtiniais).
TVARKYKLIŲ DIEGIMAS
"Windows":
Tik tada, jei aptikta LAN adapterio problema, pvz:
Nutrūkus darbui, esant lėtam tinklui ir blogai aptikus arba visai neaptikus LAN.
LAN tvarkykles galite atsisiųsti čia, skyrelyje Vadovai, tvarkyklės:
https://i-tec.pro/produkt/c31triple4kdockpdpro/
"MacOS":
Nereikia diegti tvarkyklių.
SAUGOS INSTRUKCIJOS, KAIP NAUDOTIS PRIJUNGIMO STOTIMI
- Nelaikykite ekstremalioje temperatūroje ir drėgmėje.
- Naudokite prietaisą ant plokščių trinkelių, kad išvengtumėte slydimo ir kritimo ant žemės.
- Saugokite valdiklius ir vadovą, kad galėtumėte naudoti vėliau.
- Venkite įtempti USB-C prievadą arba kabelį.
- Periodiškai iš naujo jjunkite gaminį naudodami jjungimo / išjungimo mygtuką arba ištraukdami jį iš elektros tinklo. Neprijunkite USB-C PD adapterių prie USB-C prievadų, kurie nėra pažymėti kaip prievadai, skirti prijungti USB-C PD maitinimo adapteris.
- Rekomenduojama dienos pabaigoje doko stotelę išjungti.
Bendradarbiaudami su aptarnavimo skyriumi:
- Patikrinkite, ar veikia jkritus j vandenj arba ant žemės.
- Patikrinkite funkcionalumą, kai dangtelis yra įtrūkęs.
- Skyskitės, kad prietaisas neveikia pagal instrukciją.
DAŽNIAUSIAI UŽDUODAMI KLAUSIMAI
Mūsų svetainėje www-i-tec.pro šio gaminio skiltyje "DUK".
TERMINŲ ŽODYNĖLIS
Sąsaja / prievadas / jungtis / įvestis / lizdas - vieta, kurioje fiziškai sujungiami du įrenginiai.
Valdiklis - puslaidininkinis komponentas (vadinamas mikroschemų rinkiniu) nešiojama-jame kompiuteryje ir (arba) planšetiniame kompiuteryje, kuris užtikrina vieno iš prievadų veikimą.
"Thunderbolt™" - tai greita aparatinės įrangos sąsaja, leidžianti prijungti įrenginius (periferinius įrenginius) prie kompiuterio per išplėtimo magistralę. "Thunderbolt" jungia PCI-Express ir "DisplayPort" į nuoseklią duomenų perdavimo sąsają. Ji leidžia grandininiu būdu sujungti iki 6 papildomų "Thunderbolt™" įrenginių, o "Thunderbolt™ 3/4" duomenų perdavimo sparta siekia iki 40 Gbit/s.
USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - simetrinė jungtis Leidžia greičiau jkrauti, maitinti, atlikti dvi funkcijas (ne tik priimančiojo, bet ir svečio), palaiko alternatyvius režimus - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) ir pranešimus apie klaidas per "Billboard" jrenginį.
USB-C Power Delivery (USB-C PD) - papildoma USB-C jungties funkcija. Šią funkciją turinti jungtis gali ir jkrauti, ir būti jkrauta, ir palaiko apkrovas nuo 10 W iki 240 W.
USB 3.2/3.1/3.0/2.0 - USB sąsajos / prievado standartas, skirtas įvairiems USB įrenginiams prijungti. Įvairius USB įrenginius prie doko stotelės arba adapterio galima prijungti naudojant A tipo USB sąsają. B tipo USB prievadas naudojamas prijungti prie dokinės stoties arba adapterio nešiojamajį kompiuterį / planšetinį kompiuterį.
HDMI / Display Port - skaitmeninės grafinės sąsajos ir (arba) prievado standartas, naudo-jamas monitoriams ir kitiems grafiniams ekrano įrenginiams prijungti.
LAN (vietinis tinklas) - vietinis kompiuterių tinklas, šiuo metu labiausiai paplitęs vadina-masis Ethernet, kurio teorinė perdavimo sparta dokinėje stotyje siekia iki 2,5 Gb/s.
Garso - garso jvesties (mikrofonas) arba išvesties jrenginio (ausinės ir (arba) garsiakal-biai) terminas.
BESCHRIJVING
Voorpaneel:
- USB-C 3.2 Gen.2-poort
- USB 3.2 Gen.2-poort
Rechterpaneel:
Sis gaminys yra pažymetas specialiu atlieku tvarkymo ženklu. Baigus eksploataciją, gaminys turi buti atiduotas i atitinkamą surinkimo punktą ir negali buti šalinamas kartu su nerušiuojamomis atliekomis. Tokie Jusu veiksmai prisides prie aplinkos apsaugos. (Tiktai Europos Sąjungoje)
