Tipo de producto	Base de acoplamiento USB-C
Marca	i-TEC
Modelo	C31TRIPLE4KDOCKPDPRO
Dimensiones (producto)	113 x 113 x 31,2 mm
Peso	340 g
Dimensiones del embalaje	250 x 242 x 50 mm
Alimentación	Adaptador de corriente USB-C PD (no incluido), hasta 100 W
Consumo eléctrico	5-10 W
Cable integrado	USB-C, 100 cm
Puertos de vídeo	2x DisplayPort (DP++), 1x HDMI
Resoluciones compatibles	Hasta 4K/60Hz (DP1.4), 5K/60Hz (DSC), etc.
Puertos USB	2x USB 3.2 Gen 1, 2x USB 2.0
Puerto de red	Ethernet GLAN RJ-45 (hasta 2,5 Gbit/s)
Toma de audio	Combinada de audio (auriculares/micrófono)
Funcionalidades	Indicador LED, interruptor ON/OFF, clonación MAC, bloqueo Kensington
Sistemas operativos	Windows 11/10, macOS, iPadOS, Android, Chrome OS, Linux
Mantenimiento	Limpiar con un paño seco, evitar la humedad y temperaturas extremas
Seguridad	Usar sobre superficie plana, no exponer al agua, desconectar en caso de tormenta
Reciclaje	Símbolo de reciclaje, depositar en un centro de recogida adecuado (UE)

Preguntas frecuentes - C31TRIPLE4KDOCKPDPRO i-TEC

¿Cómo conectar la base de acoplamiento a mi ordenador?

Conecte el cable USB-C integrado a un puerto USB-C libre de su ordenador. Si es necesario, enchufe el adaptador de corriente (no incluido) para una alimentación completa.

¿Puedo usar la base sin adaptador de corriente?

Sí, pero con limitaciones. Los puertos USB 3.2 y el puerto de datos USB-C pueden no funcionar con periféricos de alto consumo. Recomendamos usar el adaptador para un rendimiento óptimo.

¿Cuál es la resolución máxima compatible?

Esto depende de su anfitrión: con DisplayPort 1.4 y DSC, hasta 5K/60Hz en un monitor DP, o 4K/144Hz. Consulte la sección de resoluciones del manual para más detalles.

¿Por qué mis monitores muestran la misma imagen en macOS?

macOS no es compatible con Multi Stream Transport (MST). Por lo tanto, todos los monitores externos muestran una imagen reflejada. Para una pantalla extendida, use Windows u otro sistema operativo.

¿Cómo instalar los controladores para Windows?

Los controladores solo son necesarios en caso de problemas con la red Ethernet. Descargue los controladores LAN desde el sitio i-tec.pro en la sección Manuales, Controladores.

¿La base de acoplamiento es compatible con mi iPad o smartphone Android?

Sí, pero iPadOS y Android solo son compatibles con el modo espejo (excepto dispositivos con DEX o Easy Projection). El adaptador de corriente es necesario en Android.

¿Qué hacer si la red Ethernet no funciona?

Instale los controladores LAN disponibles en el sitio i-tec.pro. Si el problema persiste, verifique las conexiones y reinicie la base con el interruptor ON/OFF.

¿Cómo usar la clonación de dirección MAC?

Use el software i-tec Docker Pro para clonar la dirección MAC de su ordenador en el puerto Ethernet de la base. Esto puede ser necesario en algunas redes.

¿Puedo conectar periféricos USB 3.2 sin alimentación externa?

Sí, pero con periféricos de alto consumo (ej. SSD NVMe), los puertos USB 3.2 pueden no funcionar. Use el adaptador de corriente para una alimentación confiable.

¿Qué hacer en caso de problemas de conexión de vídeo?

Asegúrese de que su anfitrión sea compatible con DisplayPort Alt Mode en el puerto USB-C. Reinicie la base y verifique los cables. En macOS, el modo espejo es normal.

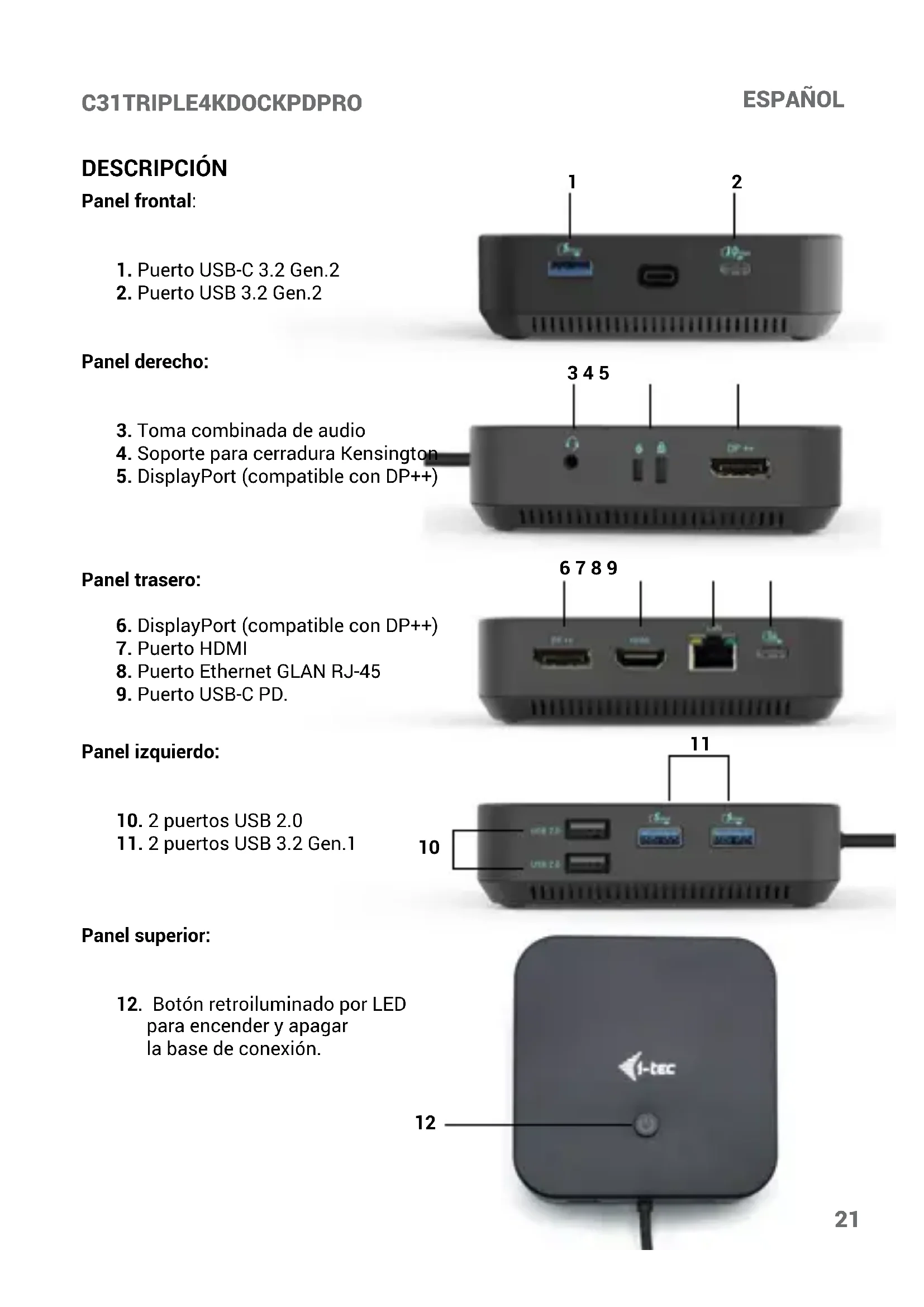

MANUAL DE USUARIO C31TRIPLE4KDOCKPDPRO i-TEC

ES Por favor, lea atentamente todo el manual. El manual detallado está disponible en nuestro sitio web, www.i-tec.cz/es/ bajo la pestaña "Manuales y controladores" de este producto. Si tiene algún problema, póngase en contacto con nuestro equipo de soporte en [e-mail]

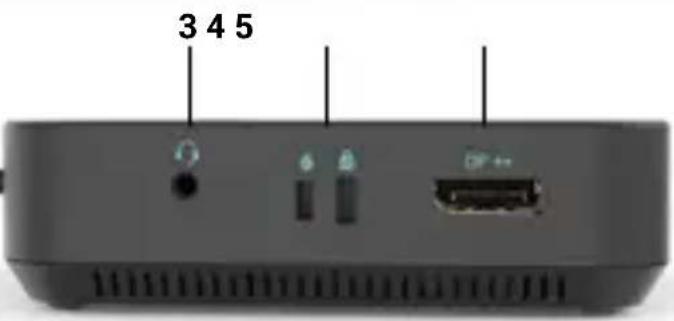

1. Toma combinada de audio
2. Soporte para cerradura Kensington
3. DisplayPort (compatible con DP++)

3 4 5 DP+

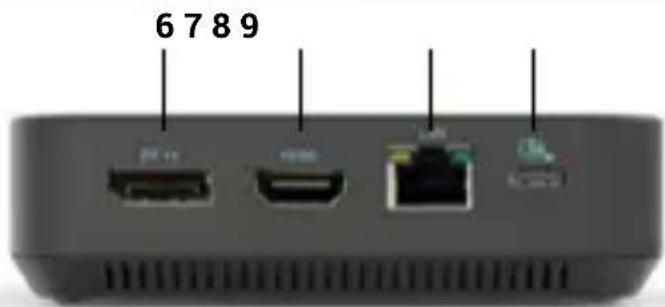

Panel trasero:

1. DisplayPort (compatible con DP++)
2. Puerto HDMI
3. Puerto Ethernet GLAN RJ-45
4. Puerto USB-C PD.

6789

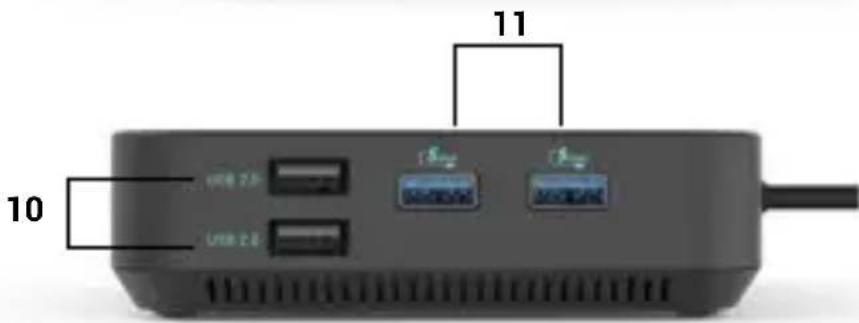

Panel izquierdo:

1. 2 puertos USB 2.0
2. 2 puertos USB 3.2 Gen.1

10 USB 2.8 USB 2.8 11

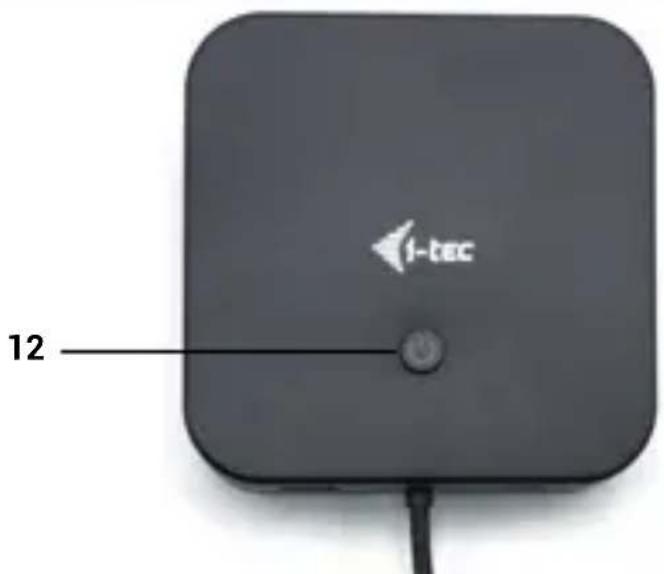

Panel superior:

1. Botón retroiluminado por LED para encender y apagar la base de conexión.

1-tec 12

ESPECIFICACIONES

• 1x cable USB-C integrado para la conexión al dispositivo (100 cm)
• Tecnología de estación de acoplamiento: USB-C (MST)
• Potencia: hasta 100 W
• Consumo interno: 5-10W (más información aquí)
• Puertos de vídeo: 2x DisplayPort (compatible con DP++), 1x HDMI

Resolución:

- Dispositivo host compatible con DisplayPort 1.2:

• 1 monitor - 1x HDMI o DP → hasta 4K/30Hz
• 1 monitor - 1x HDMI o DP → hasta 1080p/120Hz
- 2 monitores - 1x DP + 1x HDMI → hasta 2x 1080p/60Hz*.
- 2 monitores - 2x DP → hasta 2x 1080p/60Hz*.
- 3 monitores - 1x HDMI + 1x DP + 1x DP → hasta 1x 1080p/60Hz + hasta 2x 720p/60Hz*.

- Dispositivo host compatible con DisplayPort 1.4:

• 1 monitor - 1x HDMI → hasta 4K/60Hz
• 1 monitor - 1x DP → hasta 4K/60Hz
- 2 monitores - 1x DP + 1x HDMI → hasta 2x 1440p/60Hz*.
- 2 monitores - 1x DP + 1x HDMI → hasta 2x 4K/30Hz*.
- 2 monitores - 2x DP → hasta 2x 4K/30Hz*.
- 3 monitores - 1x HDMI + 1x DP + 1x DP → hasta 3x 1080p/60Hz*.

- Dispositivo host DisplayPort 1.4 compatible con DSC:

• 1 monitor - 1x HDMI → hasta 4K/60Hz
• 1 monitor - 1x DP → hasta 5K/60Hz
• 1 monitor - 1x HDMI → hasta 1440p/144Hz o 1080p/240Hz
- 1 monitor - 1x DP → hasta 4K/144Hz o 1440p/240Hz o 1080p/360Hz
- 2 monitores - 1x DP + 1x HDMI → hasta 2x 4K/60Hz*.
- 2 monitores - 1x DP + 1x HDMI o DP → hasta 2x 1440p/144Hz*.
- 3 monitores - 1x HDMI + 1x DP + 1x DP → hasta 3x 4K/30Hz*.

- Interruptor ON/OFF para encender y apagar la base de conexión

- Clonación de direcciones MAC: sí (mediante el software i-tec Docker Pro)

• VOL: S1, S2, S3

- Soporte para cerradura Kensington

- SO: Windows 11, Windows 10, macOS*, iPadOS**, Android**, Chrome OS y Linux con las últimas actualizaciones.

- Dimensiones del producto: 113 x 113 x 31,2 mm

- Peso del producto: 340 g

- Dimensiones del paquete: 250 x 242 x 50 mm

Notas de especificación:

* El sistema operativo macOS no es compatible con Multi Stream Transport (MST), lo que significa que cuando se conecta a macOS, se proyectará la misma imagen en todos los monitores conectados.

** iPadOS, Android no son compatibles con la tecnología de transferencia de vídeo multi-pantalla, ni con la opción de pantalla extendida. Esto significa que cuando se conecta a un monitor externo, sólo se mostrará la pantalla reflejada. (No válido para androides con DEX y extensión Easy Projection).

La base de conexión puede utilizarse sin un adaptador de corriente conectado. En este caso, las salidas de vídeo, LAN (RJ-45), audio/micrófono y ambos puertos USB 2.0 siempre serán funcionales. Sin embargo, es posible que los puertos USB 3.2 y el puerto de datos USB-C no funcionen al conectar dispositivos con mayores requisitos de alimentación (por ejemplo, unidades SSD, especialmente unidades NVMe). En este caso, la estación de acoplamiento puede apagarse. Recomendamos utilizar la estación de acoplamiento con el adaptador de corriente conectado para garantizar que se utilizan todos los puertos y que se alcanzan las máximas velocidades de transferencia de datos.

Nota: Si se conecta a un dispositivo Android, la base sólo funcionará con el adaptador de corriente conectado. El adaptador no está incluido.

REQUISITOS DEL SISTEMA

Requisitos de hardware:

- Dispositivos con un puerto USB-C, USB4 o Thunderbolt™ 3/4 libre.

Requisitos para la función Power Delivery:

- Dispositivos con un puerto USB-C, USB4 o Thunderbolt™ 3/4 libre compatible con Power Delivery.

Requisitos de salida de vídeo:

- Dispositivos con un puerto USB-C o USB4 libre compatible con el modo alternativo DisplayPort o puerto Thunderbolt™ 3/4.

Sistema operativo:

- Windows 10 / 11, macOS*, iPadOS**, Android**, Chrome OS y Linux con las últimas actualizaciones.

* macOS no es compatible con Multi Stream Transport (MST). Conectar dos monitores a una estación macOS hará que ambos monitores muestren la misma imagen.

** iPadOS, los sistemas Android no son compatibles con la tecnología de transferencia de imágenes multipantalla ni con la opción de pantalla ampliada. Esto significa que sólo se mostrará la pantalla reflejada cuando se conecte a un monitor externo. (No válido para dispositivos Android con extensiones DEX y Easy Projection).

INSTALACIÓN DE CONTROLADORES

Windows:

Sólo si se detecta un problema con el adaptador LAN, por ejemplo :

En caso de cortes, red lenta y en caso de mala o nula detección LAN. Puede descargar los controladores LAN aquí en la sección Manuales, Controladores:

https://i-tec.pro/produkt/c31triple4kdockpdpro/

MacOS:

No es necesario instalar controladores.

INSTRUCCIONES DE SEGURIDAD PARA EL USO DE LA BASE DE CONEXIÓN

• No exponer a temperaturas y humedad extremas.
• Utilice el aparato sobre superficies planas para evitar resbalones y caídas al suelo. Conserve los mandos y el manual para su uso posterior.
• Evita forzar el puerto USB-C o el cable.
• Reinicie el producto periódicamente utilizando el botón ON/OFF o desenchufándolo de la red eléctrica. No enchufe adaptadores USB-C PD en puertos USB-C que no estén marcados como puertos para conectar Adaptador de corriente USB-C PD.
• Se recomienda apagar la base de conexión al final del día.

En colaboración con el servicio técnico:

• Compruebe la funcionalidad después de caer al agua o al suelo.
• Verifique la funcionalidad cuando la cubierta esté agrietada.
• Quejarse de que el aparato no funciona según el manual.

PREGUNTAS MÁS FRECUENTES

Disponible en nuestro sitio www-i-tec.pro en "FAQ" para este producto

GLOSARIO DE TÉRMINOS

Interfaz / puerto / conector / entrada / ranura: lugar donde se conectan físicamente dos dispositivos.

Controlador: componente semiconductor (llamado chipset) de un portátil/tableta que garantiza el funcionamiento de uno de los puertos.

Thunderbolt™: es una rápida interfaz de hardware que permite conectar dispositivos (periféricos) al ordenador a través de un bus de expansión. Thunderbolt combina PCI-Express y DisplayPort en una interfaz de datos en serie. Permite conectar en cadena hasta 6 dispositivos Thunderbolt™ adicionales, con velocidades de transferencia Thunderbolt™ 3/4 de hasta 40 Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - es un conector simétrico Permite una carga más rápida, alimentación, doble función (no solo anfitrión, sino también invitado), compatibilidad con modos alternativos - Modo Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) y notificación de errores a través del dispositivo Billboard.

USB-C Power Delivery (USB-C PD): característica opcional del conector USB-C. Un conector con esta compatibilidad puede tanto cargar como ser cargado, y admite cargas de 10 W a 240 W.

USB 3.2 / 3.1 / 3.0 / 2.0 - estándar para interfaz USB / puerto para conectar varios dispositivos USB. Se pueden conectar varios dispositivos USB a la base de conexión o al adaptador mediante la interfaz USB de tipo A. El puerto USB de tipo B se utiliza para conectar la base de conexión o el adaptador a un ordenador portátil o una tableta. El puerto USB de tipo B se utiliza para conectar la base de conexión o el adaptador a un ordenador portátil o una tableta.

HDMI/Puerto de pantalla: norma para una interfaz/puerto de gráficos digitales que se utiliza para conectar monitores y otros dispositivos de visualización gráfica.

LAN (red de área local): una red informática local, ahora la más común es la llamada Ethernet, que en la estación de acoplamiento alcanza una velocidad de transferencia teórica de hasta 2,5 Gbit/s.

Audio: término que designa un dispositivo de entrada (micrófono) o salida (auriculares/altavoces) de audio.

DESCRIZIONE

Pannello frontale:

1. Porta USB-C 3.2 Gen.2
2. Porta USB 3.2 Gen.2

Pannello di destra:

El dispositivo está indicado por el símbolo de reciclaje. Esto significa que al final de la vida útil de la instalación, debe asegurarse de que se almacene por separado en un punto de recolección establecido para este fin y no en los lugares designados para la eliminación de desechos municipales ordinarios sin clasificar. Contribuirá a mejorar el medio ambiente de todos nosotros. (Sólo para la Unión Europea)
