NAUDOJIMO INSTRUKCIJA GCO 2014 Professional BOSCH

Lietuviškai.... Puslapis 195

한국어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

عربي صفحة 214

۲۱۳۶۰۴۵۸۶۲۱۶۲۱

CE 1|ce

Bendrosios darbo su elektriniais įrankiais saugos nuorodos

!SPÈJIMAS

Naudojant elektrinius įrankius būtina im- tis šių principinių saugos priemonių, kad

apsisaugotumėte nuo elektros smūgio, gaisro ir sužeidimų pa- vojaus.

Prieš pradėdami naudoti ši elektrinį įrankį, perskaitykite visas saugos nuorodas ir jas išsaugokite.

Saugos nuorodose vartojama savoka „Elektrinis jrankis“ apibūdina elektrinius jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius elektrinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.

196 | Lietuviškai

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su ižemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinj jrankj nuo lietaus ir drėgmės. Jei j elektrinj jrankj patenka vandens, padidėja elektros smūgio rizika.
Nenaudokite maitinimo laido ne pagal paskirtį, t. y. neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dèmesi i tai, ką jüs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavarge arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį jrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinkla, kai jungiklis yra jjungtas, gali jvykti nelaimingas atsitikimas.
▶ Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.

▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

Rüpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektrini įrankį. Su tinkamu elektrinių įrankiu jūs dirb-site geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši at-sargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsjungimo.
▶ Nenaudojamą elektrini įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Rüpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

Aptarnavimas

▶ Elektrini įrankį turi remontuoti tik kvalifikuoti specia-listai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Darbo su pjaustymo ir šlifavimo mašina saugos nuorodos

▶ Niekada nesistokite ant elektrinio įrankio. Jei elektrinis įrankis apvirstų arba netyčia prisiliestumėte prie pjovimo disko, galite sunkiai susižaloti.
Visada naudokite apsaugini gaubtą. Apsauginis gaubtas saugo naudotoją nuo nulūžusių pjovimo disko dalių ir nuo netikėto prisilietimo prie pjovimo disko.

Lietuviškai | 197

• Isitikinkite, kad apsauginis gaubtas gerai veikia ir gali laisvai judėti. Niekada neužblokuokite jo atviroje padėtyje.
  ▶ Elektrini įrankį naudokite tik sausajam pjovimui. Į elektrini įrankį patekęs vanduo padidina elektros smūgio riziką.
  ▶ Maitinimo laidą laikykite toliau nuo besisukančių darbo įrankių. Maitinimo laidas gali būti perpjautas arba įtrauktas.
  ▶ Rankenos turi būti sausos, švarios ir neriebaluotos. Te-palu ar alyva išteptos rankenos yra slidžios, todėl galite ne-suvaldyti pjūklo.
  Kai elektrinis jrankis veikia, iš pjovimo zonos niekada nebandykite pašalinti pjaunamos medžiagos likučiu, metalo drožlių ar pan. Pirmiausia nustatykite elektrinio jrankio svertą j ramybės padetį ir elektrinį jrankį išjunkite.
  Pjovimo diską artinkite prie ruošinio tik tada, kai elektrinis įrankis įjungtas. Priešingu atveju iškyla atatrankos pavojus, jei pjovimo diskas užstrigtų ruošinyje.
  Su elektriniu jrankiu dirbkite tik tada, kai iš darbo zonos ir nuo apdirbamo ruošinio pašalinsite visus reguliavimo jrankius, metalo drožles ir t.t. Maži metalo gabalėliai arba kiti daiktai, kurie prisiliečia prie besisukančio pjovimo disko, gali dideliu greičiu atšokti link dirbančiojo.
  Visada gerai įtvirtinkite apdorojamą ruošinį. Neapdorokite ruošinių, kurie yra per maži, kad juos būtų galima gerai priveržti. Priešingu atveju atstumas nuo jūsų rankos iki besisukančio pjovimo disko bus per mažas.
  ▶ Jei pjovimo diskas užstringa, išjunkite elektrinį įrankį ir palaukite, kol pjovimo diskas visiškai nustos suktis. Niekada nemėginkite iš pjūvio vietos ištraukti dar tebesisukantį diską, nes gali įvykti atatranka. Nustatykite ir pašalinkite strigimo priežastį.
  ▶ Išjungus įrankį, vis dar besisukančio pjovimo disko nestabdykite spausdami į šoną. Pjovimo diskas gali būti pažeistas, gali lūžti ar sukelti atatranką.
  ▶ Nejremkite pjovimo disko i ruošinį naudodami jėgą, o dirbdami su elektrinių įrankiu jo per daug nespauskite. Ypač saugokite, kad pjovimo diskas nejstrigtų apdoro-jant kampus, briaunas ir pan. Jei netinkamai naudojamas pjovimo diskas pažeidžiamas, gali atsirasti įtrūkių, dėl kurių diskas gali netikėtai sulūžti.
  Ryšekite darbinę prijuostėtebėkite, kad skrijančios kibirkštys nesužalotų kitų asmenų. Pašalinkite netolie-se esančias degias medžiagas. Šlifuojant metalus susida-ro kibirkščių srautas.
  Pjaustymo ir šlifavimo mašiną naudokite tik tokiems ruošiniams, kurie nurodyti naudojimo pagal paskirti skyrelyje. Priešingu atveju pjaustymo ir šlifavimo mašina gali būti veikiama per didele apkrova.
  ▶ Nenaudokite pažeistų, nelygių ar vibruojančių pjovimo diskų. Pažeisti pjovimo diskai didina trintį, užstringa ir sukelia atatranką.
  Naudokite tik tinkamo dydžio pjovimo diskus ir su tinkama tvirtinimo anga (pvz., rombo formos arba apvalia). Pjovimo diskai, kurie neatitinka pjaustymo-šlifavimo

mašinos tvirtinamujų dalių formos, sukasi ekscentriškai, todėl iškyla pavojus nesuvaldyti prietaiso.

▶ Nenaudokite skirtų medienai pjauti ar kitokių dantytų diskų. Tokie darbo įrankiai dažnai sukelia atatranką arba elektrinis įrankis tampa nevaldomas.
Laikykitės pjovimo disko gamintojo „Pjovimo disko tvirtinimo ir naudojimo instrukcijos“ reikalavimų. Ne-tinkami pjovimo diskai gali sužaloti, užstrigti, lūžti ar sukelti atatranką.
▶ Nenaudokite jokios papildomos įrangos, kurios gamintojas nėra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Vien tik tas faktas, kad jūs galite pritvirtinti kokią nors papildomą įrangą prie elektrinio įrankio, jokiu būdu negarantuoja, kad juo bus saugu naudotis.
▶ Baigę dirbti nelieskite pjovimo disko, kol jis neatvėso. Pjovimo diskas dirbant su įrankiu labai jkaista.
▶ Reguliariai tikrinkite laidą, o dėl pažeisto laido remonto kreipkitės i įgaliotas Bosch elektrinių įrankių remonto dirbtuves. Pakeiskite pažeistą ilginamajį laidą. Taip bus užtikrinama, jog elektrinis įrankis išliks saugus.
▶ Nenaudojamą elektrini įrankį laikykite saugioje ir sausoje užrakinamoje vietoje. Taip sandėliuojamas elektrinis įrankis nebus pažeistas ir juo nepasinaudos nepatyrę asmenys.
▶ Itvirtinkite ruošinj. Tvirtinimo jranga arba spaustuvais jtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
▶ Niekada nepalikite elektrinio įrankio, kol jis visiškai ne- sustojo. Iš inercijos besisukantys darbo įrankiai gali su- žesti.
▶ Niekuomet nedirbkite su elektriniu įrankiu, jeigu maitinimo laidas yra pažeistas. Jeigu darbo metu bus pažeistas ar nutrūks maitinimo laidas, jo nelieskite, bet tuo-jau pat ištraukite kištuką iš elektros tinklo lizdo. Pažeisti laidai padidina elektros smūgio riziką.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant jūsų elektrinį jrankį. Prašome jsiminti simbolius ir jų reikšmes. Teisinga simbolių interpretacija padės geriau ir saugiau naudotis elektrinių jrankiu.

Simbolis Reikšmė

▶ Nekiškite rankų i pjovimo zoną, kai elektrinis įrankis veikia. Prisilietus prie pjovimo disko galima susižaloti.

▶ Naudokite klausos apsaugos priemo- nes. Dėl triukšmo poveikio galima pra- rasti klausą.

198 | Lietuviškai

Simbolis Reikšmė

Dirbkite su apsauginiais akiniais.

Dirbkite su apsaugine kauke.

▶ Mūvėkite apsauginėmis pirštinėmis.

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateik-tų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Elektrinio įrankio paskirtis

Šis elektrinis įrankis skirtas naudoti stacionariai, išilginiams ir skersiniams pjūviams metalo ruošiniuose atlikti, tiesia linija ir kampu iki 45°, nenaudojant vandens.

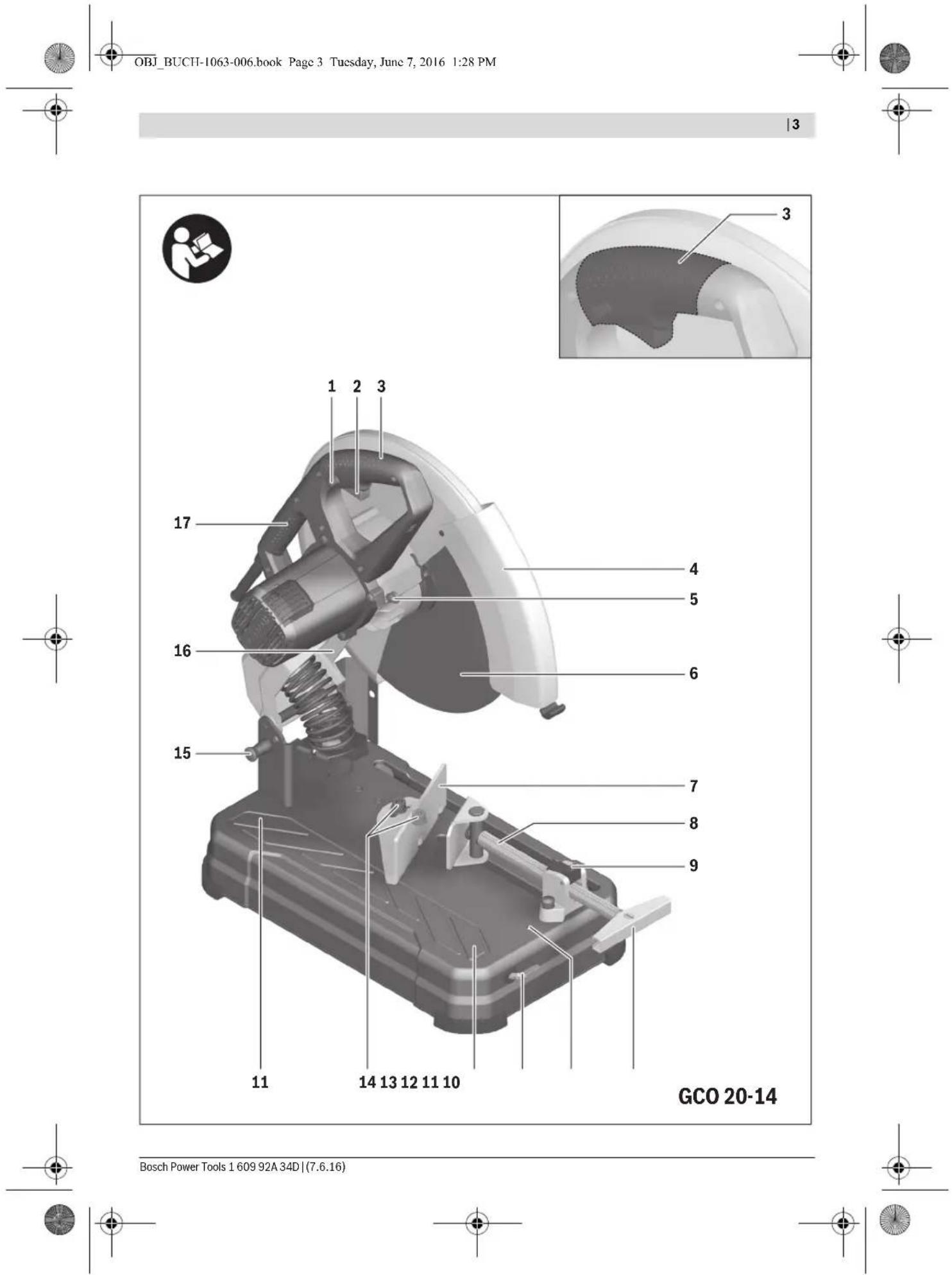

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio prietaiso schemose nurodytus numerius.

1 Jjungimo-išjungimo jungiklio jjungimo blokatorius

2 ljungimo-išjungimo jungiklis

3 Rankena

4 Slankusis apsauginis gaubtas

5 Suklio fiksatorius

6 Pjovimo diskas

7 Kampinis ribotuvas

8 Fiksuojamasis suklys

9 Greitojo atblokavimo klavišas

10 Suklio rankena

11 Montavimo kiaurymės

12 Šešiabriaunis raktas (8 mm)

13 Pagrindo plokště

14 Kampinio ribotuvo fiksuojamasis varžtas

15 Transportavimo apsauga

16 Irankio svertas

17 Rankena prietaisui nešti

18 Apsauginis gaubtas

19 Apsauginė skarda nuo kibirkščių

20 Irankio suklys

21 Prispaudžiamoji jungé

22 Poveržlé

23 Šešiabriaunis varžtas

Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Pjaustymo ir šlifavimo mašina GCO 20-14

Gaminio numeris	3 601 M38 1..
Nominali naudojamoji galia	W 2000
Tuščiosios eigos sūkių skaičius	min-1	3800
Svoris pagal „EPTA-Procedure 01:2014“	kg 17,0

Apsaugos klasé

回/II

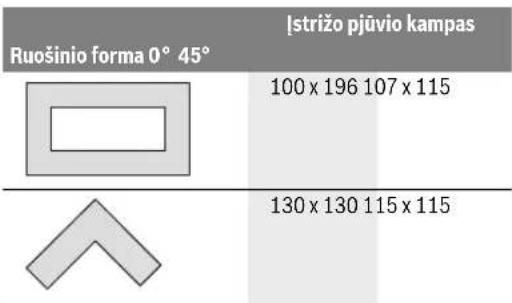

Leidžiami ruošinio matmenys (didžiausi ir mažiausi) nurodyti 200 psl. Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Tinkamu pjovimo disku matmenys

Maks. pjovimo disko skersmuo	mm 355
Maks. pjovimo disko storis	mm 3
Kiaurymės skersmuo	mm 25,4

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 61029-2-10.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 100,5 dB(A); garso galios lygis 113,5 dB(A). Paklaida K=3 dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a_h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 61029-2-10: a_h=2,5~m/s^2 , K=1,5~m/s^2 .

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 61029 normoje standartizuotą matavimo metodą, ir lyginant elektrinius jrankius jj galima naudoti. Jis skirtas vibracijos poveikiui laikinai jvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos poveikj, reikia atsižvelgti ir j laiką, per kurj prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai jvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo jrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavi-mą.

Montavimas

Venkite netikéto elektrinio įrankio įsijungimo. Atliekant montavimo ir visus kitus elektrinio įrankio reguliavimo ar priežiūros darbus kištuką i elektros tinklą jungti draudžiama.

Lietuviškai | 199

Tiekiamas komplektas

Tiekiamas dalis atsargiai išimkite iš pakuotės.

Nuo elektrinio prietaiso ir kartu tiekiamos papildomos jrangos nuimkite visas pakavimo medžiagas.

Prieš pradėdami elektrinį įrankį pirmą kartą eksploatuoti pati- krinkite, ar komplekte yra visos žemiau nurodytos dalys:

- Pjaustymo ir šlifavimo mašina su pritvirtintu pjovimo disku - Šešiabriaunis raktas 12

Nuoroda: patikrinkite, ar elektrinis jrankis nepažeistas.

Prieš pradėdami prietaisą naudoti būtinai patikrinkite, ar apsauginiai įtaisai bei truputį pažeistos elektrinio jrankio dalys veikia nepriekaištingai ir atlieka savo funkcijas. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar jos nepažeistos. Kad elektrinis įrankis nepriekaištingai veiktu, visos dalys turi būti tinkamai sumontuotos ir atitikti visus reikalavimus.

Pažeisti apsauginiai įtaisai ir dalys turi būti tinkamai suremon-tuoti ar pakeisti įgaliotose specializuotose dirbtuvėse.

Stacionarus ir lankstus montavimas

▶ Norint užtikrinti saugų darbą, elektrinį įrankį prieš pradedant naudoti reikia pritvirtinti ant lygaus ir stabilaus darbinio paviršiaus (pvz., darbastalio).

Montavimas ant darbinio paviršiaus (žr. pav. A)

- Pritvirtinkite elektrinj jrankj specialia sriegine jungtimi prie darbinio paviršiaus. Tam tikslui skirtos kiaurymės 11.

Nestabilus pastatymas (nerekomenduojama!)

Jei išimties atvejais nebus galimybės elektrinio įrankio pritvirtinti prie darbinio paviršiaus, pagrindo plokštės 13 kojeles, neprisukdami elektrinio įrankio, galite statyti ir ant tinkamo pagrindo (pvz., darbastalio, lygių grindų ir pan).

Irankių keitimas (žr. pav. B1-B2)

▶ Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
▶ Suklio fiksatorių 5 fiksuokite tik tada, kai įrankio suklys 20 nesisuka. Priešingu atveju galite pažeisti elektrinį įrankį.
▶ Baigę dirbti nelieskite pjovimo disko, kol jis neatvėso. Pjovimo diskas dirbant su įrankiu labai įkaista.

Naudokite tik tokius pjovimo diskus, kurių maksimalus leistinas greitis toks pat arba didesnis už elektrinio įrankio tuščiosios eigos sūkių skaičių.

Naudokite tik tokius pjovimo diskus, kurie atitinka šioje naudojimo instrukcijoje pateiktus duomenis ir yra patikrinti pagal EN 12413 bei atitinkamai paženklinti.

Nenaudoamus pjovimo diskus laikykite uždaroje dėtuvėje arba originalioje pakuotėje. Pjovimo diskus sandėliuokite paguldytus.

Pjovimo disko nuèmimas

• Elektrinj jrankj nustatykite j darbinę padėtį. (žr. „Prietaiso atblokavimas (darbinė padėtis)“, 199 psl.)

• Atitraukite slankujj apsauginj gaubta 4 atgal iki atramos.

• Šešiakampj varžta 23 sukite kartu tiekiamu šešiabriauniu raktu 12 ir tuo pačiu metu spauskite suklio fiksatorių 5, kol jis užsifiksuos.

• Suklio fiksatorių laikykite paspaustą ir išsukite šešiabriaunj varžtą 23.
• Nuimkite poveržle 22 ir prispaudžiamają junge 21.
• Išimkite pjovimo diską 6.

Pjovimo disko idėjimas

Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis, kurias ketinate montuoti.

• Pjovimo diską ant įrankio suklio 20 uždėkite taip, kad lipdukas būty nukreiptas nuo įrankio sverto.
• Uždekite prispaudžiamają jungę 21, poveržlę 22 ir jstatyki-te šešiabriaunj varžtą 23.
  Spauskite suklio fiksatorių 5, kol jis užsifiksuos, ir vėl užveržkite šešiakampį varžtą 23, sukdami pagal laikrodžio rodyklę. (Užveržimo momentas apie 18–20 Nm)
• Slankuji apsauginj gaubtą 4 lėtai lenkite kiek galima žemyn, kol uždengs pjovimo diską.
• Patikrinkite, ar slankusis apsauginis gaubtas 4 tinkamai veikia.

Įstatę pjovimo diską, prieš įjungdami prietaisą patikrinkite, ar pjovimo diskas tinkamai pritvirtintas ir ar jis gali laisvai suktis.

- Isitikinkite, kad pjovimo diskas nesiliečia prie slankiojo apsauginio gaubto 4, nejudamo apsauginio gaubto 18 ar prie kity dalių.

- Ijunkite elektrinj įrankį maždaug 30 sekundžių. Jei jis pradeda vibruoti, elektrinj įrankį nedelsdami išjunkite, pjovimo diską išimkite ir jdėkite iš naujo.

Naudojimas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Transportavimo apsauga (žr. pav. C)

Su transportavimo apsauga 15 lengviau elektrini jrankj transportuoti jivairias eksploatavimo vietas.

Prietaiso atblokavimas (darbinė padėtis)

• Rankena 3 lenkite prietaiso svertą šiek tiek žemyn, kad atblokuotumėte transportavimo apsaugą 15.
• Transportavimo apsauga 15 visiškai ištraukite.
• L etai kelkite prietaiso svertą aukštyn.

Nuoroda: Dirbdami stebėkite, kad transportavimo apsauga nebūtų įspausta į vidų, priešingu atveju prietaiso sverto nebus galima nulenkti iki pageidaujamo gylio.

Prietaiso užblokavimas (transportavimo padėtis)

- Lenkite prietaiso svertą žemyn tol, kol transportavimo apsaugą 15 bus galima visiškai jspausti j vidu.

Daugiau nurodymų apie transportavimą žr. 201 psl.

Pjovimo kampo nustatymas (žr. pav. D)

Istrižo pjūvio kampa galima nustatyti nuo 0° iki 45°. Svarbios nustatymų vertės atitinkamomis žymėmis pažymėtos ant kampinio ribotuvo 7. 0° ir 45° padėtys užfiksuojamos atitinkamomis atramomis.

200 | Lietuviškai

• Atsukite kampinės atramos fiksuojamuosius varžtus 14, naudodami kartu tiekiamą šešiabriaunj raktą 12 (8 mm).
• Nustatykite pageidaujamą kampa ir užveržkite fiksuojama muosius varžtus 14.

Kampinio ribotuvo pastūmimas (žiūr. pav. D ir E)

Kampinę atramą 7 galite paslinkti atgal.

• Visiškai išsukite fiksuojamuosius varžtus 14, naudodami kartu tiekiamą šešiabriaunj raktą 12 (8 mm).
• Kampinį ribotuvą 7 pastumkite pageidaujamu atstumu per vieną arba dvi kiaurymes.
• Nustatykite pageidaujamą kampą ir užveržkite fiksuojamuosius varžtus 14.

Ruošinio tvirtinimas (žr. pav. E)

Kad užtikrintumėte optimalų darbo saugumą, ruošinį visada privalote gerai priveržti.

Neapdorokite ruošinių, kurie yra per maži, kad juos būtų gali-ma gerai priveržti.

Ilgų ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.

• Prie kampinio ribotuvo 7 pridėkite ruošinj.
• Prie ruošinio pristumkite fiksuojamajj suklj 8 ir suklio rankena 10 ruošinj priveržkite.

Ruošinio atlaisvinimas

• Atlaisvinkite suklio rankeną 10.
• Atspauskite greitojo atblokavimo klaviša 9 ir patraukite fik-suojamaji suklj 8 nuo ruošinio.

Paruošimas naudoti

• Atkreipkite dėmesį į tinklo įtampa! Elektros tinklo įtampa turi atitikti elektrinio įrankio firminėje lentelėje nurodyta įtampa. 230 V pažymėtus elektrinius įrankius galima jungti ir į 220 V įtampos elektros tinkla.
  Prieš pradėdami dirbti patikrinkite pjovimo diską. Pjovimo diskas turi būti nepriekaištingai uždėtas ir turi laisvai suktis. Atlikite bandomaji paleidimą ir leiskite įrankiui ne mažiau kaip 30 sekundžių veikti be apkrovos. Nenaudokite pažeistų, nelygių ar vibruojančių pjovimo diskų. Pažeisti pjovimo diskai gali sulūžti ir sužaloti.

Medžiagų, kurių sudėtyje yra švino, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims kontaktuojant su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos ir/arba jie gali susirgti kvėpavimo takų ligomis.

Kai kurių metalų dulkės laikomos pavojingomis, ypač lydinių su cinku, aliuminiu, chromu. Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

- Pasirūpinkite geru darbo vietos vėdinimu.

- Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiagoms taikomų taisyklių.

Dulkės, pjuvenos, drožlės ir nulūžusios ruošinio dalelės pjovimo diską gali užblokuoti pagrindo plokštės 13 išpjovoje.

- Elektrinj jrankj išjunkite ir iš kištukinio lizdo ištraukite kištuka.

– Palaukite, kol pjovimo diskas visiškai sustos.
- Elektrinj jrankj paverskite atgal, kad iš specialios angos galėtų iškristi mažos ruošinio dalelės. Jei reikia, ruošinio dalims pašalinti naudokite tinkamą jrankj.
▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Dirbančiojo padétis (žr. pav. F)

Nestovėkite vienoje linijoje su pjovimo disku priešais elektrinį įrankį, visada stovėkite nuo pjovimo disko pasitraukę i šoną. Tokiu atveju, lūžus pjovimo diskui, jūsų kūnas bus geriau apsaugotas nuo skeveldry.

ljungimas ir išjungimas (žr. pav. G)

Kad tausotumete energija, elektrinj jrankj jjunkite tik tada, kai naudosite.

• Norėdami ijungti, pirmiausia paspauskite jjungimo blokatorių 1. Tada paspauskite jjungimo-išjungimo jungiklj 2 ir laikykite jj paspaustą.
  Nuoroda: del saugumo jungimo-išjungimo jungiklio 2 užfiks- suoti negalima, dirbant su įrankiu jis visada turi būti laikomas nuspaustas.
• Norėdami išjungti, jjungimo-išjungimo jungiklj 2 atleiskite.

Darbo patarimai

Bendrosios pjovimo nuorodos

▶ Baige dirbti nelieskite pjovimo disko, kol jis neatvëso. Pjovimo diskas dirbant su jrankiu labai jkaista.
- Isitikinkite, kad tinkamai uždėta apsauginė skarda nuo kibirkščių 19. Šlifuojant metalus susidaro kibirkščių srautas.

Saugokite pjovimo diską nuo smūgių, sutrenkimų ir tepalų. Nespauskite pjovimo disko iš šono.

Neveikite elektrinio įrankio tokia apkrova, kad jis sustotų. Per didelė pastūma labai sumažina elektrinio įrankio našumą ir sutrumpina pjovimo disko eksploatavimo laiką.

Naudokite tik apdorojamam ruošiniui tinkamą pjovimo diską.

Leistini ruošinio matmenys

Didžiausi ruošiniai:

Ruošínio forma 0° 45°	Istrižo pjūvio kampas
	129 ∅ 128 ∅
	119 x 119 110 x 110

한국어|201

Ruošinio forma 0° 45° Istrižo pjūvio kampas 100 x 196 107 x 115 130 x 130 115 x 115

Mažiausi ruošiniai

(= visi ruošiniai, kuriuos dar galima priveržti fiksuojamuoju su-kliu 8): Ilgis 80 mm

Maks. pjovimo gylis (0°/0°): 129 mm

Metalo pjovimas

• Nustatykite norimą jstrižo pjūvio kampa.
• Suveržkite ruošinj atitinkamai pagal matmenis.
• Prietaisa jjunkite.
• Rankena 3 prietaiso svertą lėtai lenkite žemyn.
• Pjaukite ruošinj tolygia pastūma.
• Elektrinj jrankj išjunkite ir palaukite, kol pjovimo diskas visiškai sustos.
• L étai kelkite prietaiso svertą aukštyn.

Transportavimas

• Elektrinj jrankj neškite tik laikydami jj už transportavimo rankenos 17.
  ▶ Elektrini prietaisą visada neškite dviese, kad išvengtumėte nugaros susižalojimų.
  Elektriniam prietaisui transportuoti naudokite tik transportavimo įtaisus ir niekada nenaudokite apsauginių įtaisų.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Minkštu šepetėliu reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventilatorius traukia dulkes j korpusą, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus.
▶ Esant ekstremalioms darbo sąlygoms, jei yra galimybė, visada naudokite nusiurbimo įrenginį. Ventiliacines angas dažnai prapūskite ir prijunkite nuotėkio srovės apsauginį išjungiklį (PRCD). Apdorojant metalus elektrinio įrankio viduje gali nusėsti laidžios dulkės. Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija.
▶ Dėl techninės priežiūros ir remonto darbų kreipkitės tik į kvalifikuotus specialistus. Taip bus užtikrinama, jog elektrinis įrankis išliks saugus.

Slankusis apsauginis gaubtas turi laisvai judėti ir savaime užsidaryti. Todėl slankųjį apsauginį gaubtą ir aplink jį esančias dalis reguliariai valykite.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Papildoma jranga

Gaminio numeris

Atpjovimo diskai visiems metalo ruošiniams

Pjovimo diskas 355 x 25,4 mm 2 608 600 543

2608600208

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarnybos specialistai mielai at-sakys į klausimus apie mūsų gaminius ir papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atlieku ir šios direktyvos perkėlimo j nacionalinę teisę aktus, naudoti nebetinkami elektriniai jrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.

한국어

안전 수칙

전동공구용 일반 안전수칙
