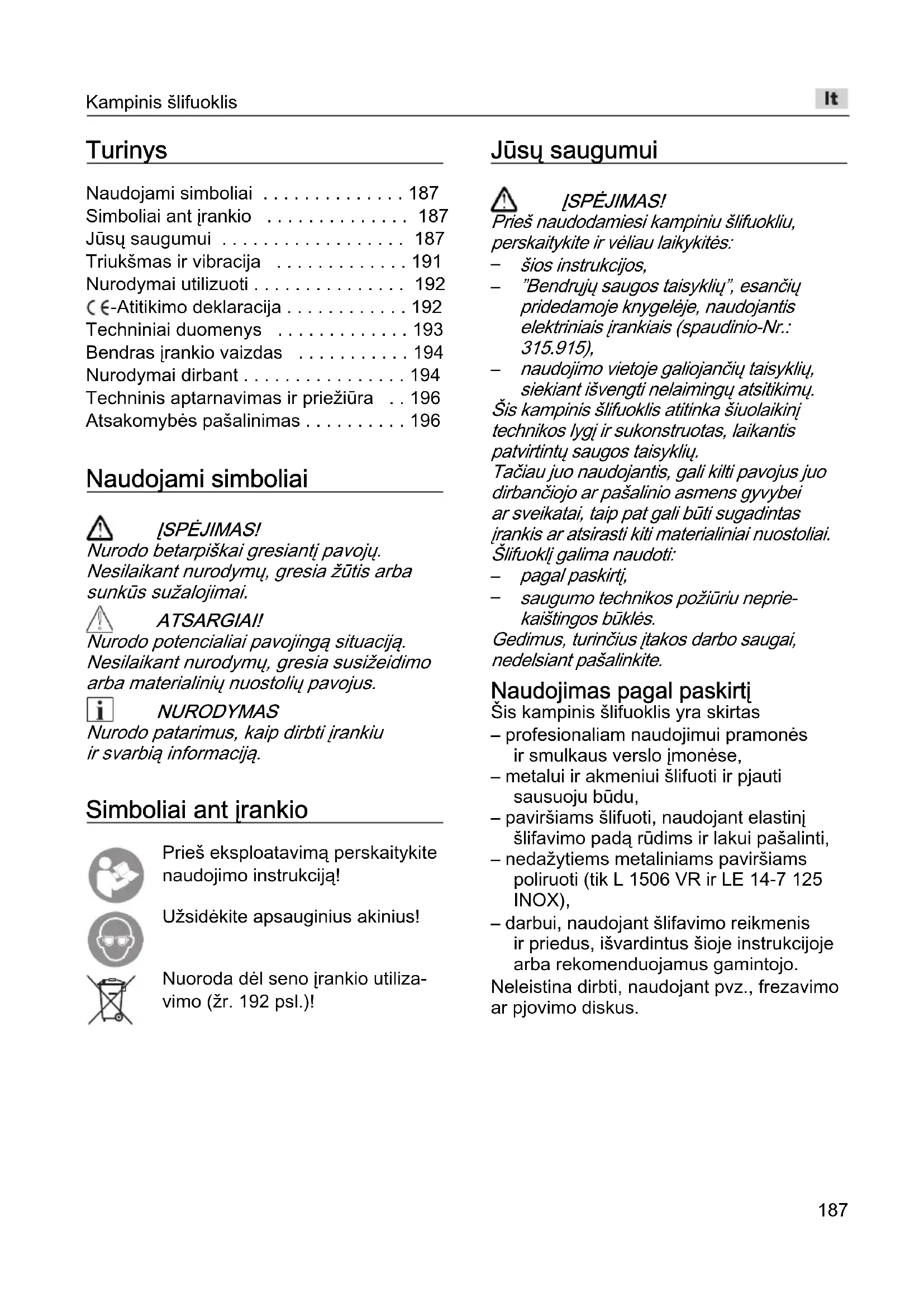

NAUDOJIMO INSTRUKCIJA LE 147 125 INOX Flex
■ Irrota laikansuojus.
Naudojami simboliai 187
Simboliai ant jrankio 187
Jūsų saugumui 187
Triukšmas ir vibracija 191
Nurodymai utilizuoti 192
C€-Atitikimo deklaracija ..... 192
Techniniai duomenys 193
Bendras jrankio vaizdas 194
Nurodymai dirbant ..... 194
Techninis aptarnavimas ir priežiūra .. 196
Atsakomybės pašalinimas ..... 196
Naudojami simboliai
ISPÉJIMAS!
Nurodo betarpiškai gresiantį pavojų.
Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.
ATSARGIA!!
Nurodo potencialiai pavojingą situaciją.
Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.
NURODYMAS
Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.
Simboliai ant jrankio
Prieš eksploatavimą perskaitykite naudojimo instrukciją!
Užsidėkite apsauginius akinius!
Nuoroda dėl seno įrankio utilizavimo (žr. 192 psl.)!
Jūsų saugumui
ISPÉJIMAS!
Prieš naudodamiesi kampiniu šlifuokliu, perskaitykite ir véliau laikykitės:
- šios instrukcijos,
- "Bendruju saugos taisykliu", esančiu pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),
– naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.
Šis kampinis šlifuoklis atitinka šiuolaikinį technikos lygį ir sukonstruotas, laikantis patvirtintų saugos taisyklių.
Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai.
- pagal paskirti,
- saugumo technikos požiūriu neprie-kaištingos būklės.
Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.
Naudojimas pagal paskirti
Šis kampinis šlifuoklis yra skirtas
– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– metalui ir akmeniui šlifuoti ir pjauti sausuoju būdu,
– paviršiams šlifuoti, naudojant elastinį šlifavimo padą rūdims ir lakui pašalinti,
- nedažytiems metaliniams paviršiams poliruoti (tik L 1506 VR ir LE 14-7 125 INOX),
– darbui, naudojant šlifavimo reikmenis ir priedus, išvardintus šioje instrukcijoje arba rekomenduojamus gamintojo.
Neleistina dirbti, naudojant pvz., frezavimo ar pjovimo diskus.
Saugos nurodymai
ISPÉJIMAS!
Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.
Bendrosios įspėjamosios nuorodos atliekantiems šlifavimo, šlifavimo naudojant šlifavimo popierių, poli-ravimo, apdirbimo vieliniais šepečiais ir pjaustymo abrazyviniais pjovimo diskais darbus (tik L 1506 VR/LE 14–7 125 INOX):
■ Šj elektrinį įrankį galima naudoti kaip šlifuoklj, šlifuoklj su švitriniu popieriumi, abrazyvines pjovimo stakles, poliruoklj ir darbui su vieliniais šepečiais. Atkreip-kite dėmesį į visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs gausite kartu su prietaisu. Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/arba būti sunkiai susižeisti.
Bendrosios įspėjamosios nuorodos atliekantiems šlifavimo, šlifavimo naudojant šlifavimo popierių, apdirbimo vieliniais šepečiais ir pjaustymo abrazyviniais pjovimo diskais darbus (tik L 1710 FRA/L 3309 FR/L 3410 FR/L 3410 VR):
■ Šj elektrinį įrankį galima naudoti kaip šlifuoklj, šlifuoklj su švitriniu popieriumi, abrazyvines pjovimo stakles ir darbui su vieliniais šepečiais. Atkreipkite dėmesį į visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs gausite kartu su prietaisu. Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/arba būti sunkiai susižeisti.
■ Šis elektrinis įrankis poliravimui netinka. Naudojant ne pagal paskirtį, galima sugadinti įrankį ir susižeisti.
■ Nenaudokite priedų, kurie nėra gamintojo skirti arba rekomenduoti šiam elektriniam įrankiui. Tai, kad Jūs galite pritvirtinti priedą prie elektrinio įrankio, negarantuoja saugaus naudojimo.
■ Leistinas skirtų šiam prietaisui darbinių priedų ir reikmenų sukimosi greitis turi būti ne mažesnis, negu didžiausias prietaiso sukimosi greitis. Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti į visas puses.
- Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis. Netinkamų matmenų darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.
- Darbo įrankiai su srieginiu įdėklu turi tiksliai tikti šlifavimo suklio sriegiui. Naudojant darbo įrankius, kurie tvirtinami junge, darbo įrankio kiaurymės skersmuo turi tiksliai tikti jungės įtvaro skersmeniui. Darbiniai įrankiai, kurie netiksliai tinka ant elektrinio įrankio šlifavimo suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.
Nenaudokite pažeistų darbinių įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus– ar jie nėra aplūžinėję ir įtrūkę, šlifavimo žiedus– ar jie nėra įtrūkę, susidėvėję ir labai nudilę, vielinius šepečius– ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbinį įrankį. Kai Jūs patikrinote ir įstatėte darbinį įrankį, besisukančio darbinio priedo plokštuma neturi eiti per Jūsų ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu.
Pajeisti darbiniai jrankiai dažniausiai lūžta per šj tikrinimo laiką.
■ Naudokitės asmeninėmis saugos priemonėmis. Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais.
Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis abrazyvo ar šlifuojamos medžiagos dalelémis.
Akys privalo būti apsaugotos nuo i šalis lekiančių pašalinių kūnų, kurie susidaro atliekant įvairius darbus. Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant. Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjimą.
■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, įžengiantis į darbinę zoną, privalo naudotis asmeninėmis saugos priemonėmis.
Detalės arba lūžusių darbinių įrankių nuolaužos gali lėkti į šalis ir taip pat sužeisti net už darbinės zonos ribų.
- Prietaisą laikykite tik už izoliuotų rankenų, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį.
Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampą metalinėse prietaiso dalyse ir sukelti elektros smūgį.
■ Tinklo kabelj saugokite nuo besisukančių darbinių įrankių.
Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsų plaštaka arba ranka gali pakliūti į besisukantį darbini įrankį.
■ Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo.
Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.
■ Niekuomet neneškite veikiančio elektrinio jrankio.
Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigreš į Jūsų kūną.
■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius.
Variklio ventiliatorius traukia dulkes
į korpusą, ir susikaupęs didelis metalinių
dulkių kiekis gali sukelti elektros smūgį.
■ Nenaudokite elektrinio įrankio arti degiųjų medžiagų.
Kibirkštys gali uždegti šias medžiagas.
■ Nenaudokite darbinių įrankių, skirtų darbui su aušinimo skysčiu.
Naudodami vandenį arba kitus skystus aušinimo skysčius, galite gauti elektros smūgį.
Atatranka ir atitinkami saugos nurodymai
Atatranka yra staigi reakcija i besisukančio darbinio įrankio, pvz., šlifavimo disko, šlifavimo lėkštelės, vielinio šepečio ir t.t., įstrigimą arba užkliuvimą. ľstrigimas arba užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai. Jei, pvz., šlifavimo diskas jstringa arba užkliūna detalėje, šlifavimo disko briauna, kuri yra detalėje, gali jstrigti ir dėl to šlifavimo diskas gali lūžti arba sukelti atatranką. Tada šlifavimo diskas artėja prie dirbančiojo arba tolsta nuo jo, priklausomai nuo disko sukimosi krypties jstrigimo vietoje.
Slifavimo diskai čia taip pat gali lūžti.
Atatranka yra neteisingo ar nekvalifikuoto darbo elektriniu įrankiu pasekmė.
Naudojant žemiau aprašytas atsargumo priemones, atatrankos galima išvengti.
■ Elektrinį įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą. Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.
■ Niekada nelaikykite rankų arti besisukančio darbinio įrankio. Atatürkos atveju darbinis įrankis kliudyti Jūsų ranką.
■ Venkite pakrypti kūnu kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai. Atatranka stumia elektrinį įrankį priešinga šlifavimo disko judėjimui blokavimo vietoje kryptimi.
■ Ypatingai atsargiai dirbkite prie kampų, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų į detalę ir nejstrigtų.
Besisukantis darbinis įrankis ties kampais, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuvaldyti įrankio arba įvykti atatranka.
■ Nenaudokite pjovimo grandinių arba dantytų pjūklelių.
Tokie darbiniai įrankiai dažnai sukelia
atatranką arba sunkiau pavyksta suval-
dyti elektrinį įrankį.
Šlifavimui ir pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai:
■ Naudokite tik šiam elektriniam įrankiui skirtus šlifavimo diskus ir šiems šlifavimo diskams skirtus apsauginius gaubtus. Šlifavimo diskai, kurie neskirti elektriniam įrankiui, gali būti nepakankamai apsaugoti ir yra nesaugūs.
Išlenktus šlifavimo diskus reikia tvirtinti taip, kad jų šlifavimo paviršius nebūtų išsikišęs už apsauginio gaubto krašto plokštumos. Netinkamai primontuotas šlifavimo diskas, kuris yra išsikišęs už apsauginio gaubto krašto plokštumos, bus nepakankamai uždengtas.
■ Apsauginis gaubtas turi būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad dirbančiajam būtų užtikrintas didžiausias saugumas, t.y. į dirbantijį turi būti nukreipta kuo mažesnė neuždengta šlifavimo įrankio dalis. Apsauginis gaubtas padeda apsaugoti dirbantijį nuo atskilusių dalelių, atsitiktinio prisilietimo prie šlifavimo įrankio ir nuo galinčių uždegti drabužius kibirkščių.
■ Apsauginis gaubtas privalo būti patikimai pritvirtintas prie elektrinio įrankio ir nusta- tytas taip, kad būtų pasiektas aukščiausias saugumo laipsnis, t.y. dirbantysis matytų kiek įmanoma mažiau atviro šlifavimo disko.
Apsauginis gaubtas privalo saugoti dirbantjjj nuo nuolaužu ir atsitiktiniu kontaktu su šlifavimo disku.
- Šlifavimo diską galima naudoti tik rekomenduojamoms naudojimo galimybėms. Pavyzdžiui: niekada nešlifuokite pjovimo disko šoniniu paviršiumi.
Pjovimo diskai yra skirti medžiagai šalinti su disko briauna. Šoninis jęgų poveikis i ši šlifavimo diską gali jį suardyti.
■ Visada naudokite nepažeistas tvirtinimo junges, kurių dydis ir forma tinka Jūsų pasirinktam šlifavimo diskui.
Tinkamos jungès paremia šlifavimo diskus ir sumažina šlifavimo disku lūžimo pavojų. Pjovimo diskų jungès gali skirtis nuo kitų šlifavimo diskų jungių.
■ Nenaudokite didesnių elektrinių įrankių susidėvėjusių šlifavimo diskų. Didesniems elektriniams įrankiams skirti šlifavimo diskai nėra apskaičiuoti mažų elektrinių įrankių dideliems sūkių skaičiams ir gali lūžti.
Pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai:
■ Venkite pjovimo disko blokavimo arba per didelės prispaudimo jėgos. Nedarykite gilių pjūvių.
Pjovimo disko perkrova didina jo apkrovą ir polinkį persikreipti arba užstrigti, ir tuo pačiu yra didesnė atatrankos arba šlifavimo disko lūžimo tikimybė.
■ Venkite zonų prieš ir už besisukančio abrazyvinio pjovimo disko.
Jei abrazyvinį pjovimo diską gaminyje stumiate nuo savęs, atatrankos atveju elektrinis įrankis su besisukančiu disku gali būti bloškiamas tiesiai į Jus.
■ Jeigu abrazyvinis pjovimo diskas užstrigo arba Jūs nutraukėte darbą, prietaisą išjunkite ir ramiai palaukite, kol diskas sustos. Niekada nebandykite ištraukti dar besisukančio abrazyvinio pjovimo disko, priešingu atveju galima atatranka. Išsiaiškinkite ir pašalinkite jstrigimo priežastis.
■ Nejjunkite elektrinio prietaiso vėl,
jei diskas yra detalėje. Prieš atsargiai
pjaudami toliau, leiskite pjovimo diskui
pasiekti didžiausią sūkių skaičių.
Priešingu atveju diskas gali įstrigti, iššokti
iš gaminio arba sukelti atatranką.
■ Plokštes arba didelius gaminius atremkite, kad sumažintumėte dėl suspausto pjovimo disko kylantį atatrankos pavojų. Didelės detalės gali išlinkti nuo savo savojo svorio. Gaminys privalo būti atremtas abejose disko pusėse, tiek arti pjūvio, tiek ir prie briaunos.
■ Ypač atsargūs būkite pjaudami "kišeninius pjūvius" esančiose sienose arba kitose nematomose srityse.
Nusileidžiantis pjovimo diskas gali sukelti atatranką, pjaudamas dujotiekio arba vandentiekio vamzdžius, elektros laidus arba kitus objektus.
Specialūs saugos nurodymai šlifuojant su šlifavimo popieriumi:
■ Nenaudokite per didelių šlifavimo diskų, bet paisykite gamintojo nurodymų dėl šlifavimo diskų dydžio. Už šlifavimo padą didesni šlifavimo diskai gali sužeisti bei užsiblokuoti, sutrūkti ar atšokti atgal.
Poliravimui skirti ypatingieji saugos nurodymai
(tik L 1506 VR/LE 14–7 125 INOX):
■ Nepaleiskite jokių palaidų poliravimo gaubto dalių, ypač tvirtinimo virvių. Pašalinkite arba sutrumpinkite tvirtinimo virves. Palaidos, susisukančios tvirtinimo virvės gali apsisukti apie pirštus arba įsipainioti į detalę.
Darbui su vieliniais šepečiais skirti ypatingieji saugos nurodymai:
■ vertinkite, kad vielinis šepetys netenka vielų ir įprastinio naudojimo metu. Neperkraukite vielų per didele prispaudimo jėga. L šalis lekiančios vielos gali labai lengvai prasiskverbti pro plonus drabužius ir/arba odą.
■ Jei rekomenduojamas apsauginis gaubtas, pasistenkite, kad apsauginis gaubtas negalėtų liestis su vieliniu šepečiu. Lėkštelių ir kūginių šlifavimo šepečių skersmuo gali padidėti dėl prispaudimo jėgos ir išcentrinės jėgos.
Kiti saugos nurodymai
■ Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.
■ Veleno fiksatorių spauskite tik įrankiui nesisukant.
Triukšmas ir vibracija
NURODYMAS
A koreguoto triukšmo lygio vertės bei bendrosios virpesių lygio vertės nurodytos lentelėje „Techniniai duomenys “. Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.
ATSARGIAI!
Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.
i NURODYMAS
Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu.
Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti.
Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį.
Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti.
Norint tiksliai įvertinti vibracijos apkrova, reikėtų atsižvelgti ir į laiką, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.
Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.
ATSARGIA!!
Nurodymai utilizuoti
ISPÉJIMAS!
Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.
Tik ES šalyse
Neišmeskite elektrinių įrankių į buitinių atliekuų konteinerius!
Pagal Europos Sajungos direktyvą Nr. 2012/19/ES del senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.
NURODYMAS
Informaciją apie utilizavimo galimybes gausite iš pardavėjo!
CE-Atitikimo deklaracija
Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:
EN 60745 pagal direktyvų 2014/30/ES, 2006/42/EB, 2011/65/ES apibrėžtis.
Uż techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
| L1506VR | L1710FRA | L3309FR | L3410FR | L3410VR | LE 14-7 125 INOX | ||
| Irankio tipas Kampinis šlifuoklis | |||||||
| Didžiausias disko skersmuo mm 1 | 25 | ||||||
| Šlifuoklio diskai mm 1-6 | |||||||
| Disko kiaurymės skersmuo mm 2 | 2,23 | ||||||
| Suklio sriegis M14 | |||||||
| Sukimosi greitis aps./ | min | 2200-6200 | 10000 1 | 0000 100 | 00 2900- | 10000 | 2100-6700 |
| Nominalus sūkių skaičius aps./ | min | 7100 11 | 700 1100 | 11700 1 | 1700 8600 | ||
| Imama galia(→ 110 V) | W | 1200(1200) | 1400(1300) | 1010(1010) | 1400(1300) | 1400(1300) | 1400(1300) |
| Masė (be kabelio) | kg | 1,9 | 2,4 | 1,9 | 2,2 | 2,2 | 2,4 |
| Saugos klasė | II/☐ | ||||||
| A koreguotas triukšmo lygis pagal EN 60745 (žr. „Triukšmas ir vibracija “): | |||||||
| Triukšmo slėgio lygis | dB(A) | 86 | 88 | 90 | 84 | 84 | 84 |
| Triukšmo galios lygis | dB(A) | 97 | 99 | 101 | 95 | 95 | 95 |
| Paklaida | db | 3 | |||||
| Bendroji virpesių lygio vertė pagal EN 60745 (žr. „Triukšmas ir vibracija “): | |||||||
| Emisijos vertė ahšlifuojant paviršius | m/s2 | 5,4 | 6,4 | 8,0 | 7,0 | 7,0 | 5,3 |
| Emisijos vertė ahšlifuojant su svitriniu popieriumi | m/s2 | 3,8 | 4,1 | 3,8 | 5,1 | 5,1 | 3,6 |
| Paklaida K | m/s2 | 1,5 | |||||
Bendras jrankio vaizdas
Šioje instrukcijoje aprašyti įvairūs elektriniai įrankiai.
Kai kuriomis smulkmenomis atvaizdas gali skirtis nuo jsigyto elektrinio jrankio.
Atverskite atverčiamuosius puslapius šios instrukcijos gale.
pav. A
1 Velenas
2 Srieginè jungè
a Tvirtinimo veržlé
b Tvirtinimo flanšas
3 Apsauginis šalmas
Reguliuojamas be įrankio; 12 fiksavimo padėtys iki 360°.
4 Slopinanti vibracijas rankena su fiksavimo užraktu
Rankena gali būti sumontuota ir kairėje, ir dešinėje pusėje.
Keičiant diską, uždengimą nusukite.
5 Veleno fiksatorius
skirta nustatyti suklius, kai keičiami jrankiai.
6 Pavaros galvutė
su ventiliaciniais plyšiais ir sukimosi krypties rodykle.
7 Jungiklis
lranki jjungti ir išjungti.
Su fiksavimo pozicija ilgalaikio darbo režimui.
8 Užpakalinė rankena
9 Sukimosi greičio reguliavimo ratukas (tik L 3410 VR, LE 14–7 125, L 1 5 0 6 VR)
10 Tinklo kabelis, 4 m ilgio, su šakute
11 |rankio skydelis (nepavaizduotas)
tik L1506VR:
12 Laikomasis gaubtas su tvirtinimo varžtais
13 Rankena
14 Veržliaraktis su dvejais rageliais
Nurodymai dirbant
ISPÉJIMAS!
Prieš bet kokius kampinio šlifuoklio techninio aptarnavimo darbus ištraukite kištuką iš elektros tinklo lizdo.
Prieš pirmą naudojimą
Kampinj šlifuoklj išpakuokite, patikrinkite, ar įrankio komplektas yra pilnas, ar įrankis nepažeistas transportuojant.
Apsauginio gaubto montavimas
ISPÉJIMAS!
Niekuomet nešlifuokite ir nepjaukite be apsauginio gaubto.
pav. B
■ Ištraukite kištuką iš tinklo lizdo.
■ Uždėkite apsauginį gaubtą.
Uždėti reikia taip, kad apsauginio gaubto iškyšos būtu jungės išėmose.
■ Pasukite apsauginį gaubtą laikrodžio rodyklės kryptimi.
Sukti galima tik į vieną pusę!
■ Išmontuojama atvirkščia eilės tvarka.
Sumontuokite rankeną
pav. ©
NURODYMAS
Naudoti elektrini įrankį be rankenos draudžiama.
Sumontuokite gaubtą (L 1506 VR)
NURODYMAS
Draudžiama dirbti su elektriniu įrankiu be rankenos/rankenos gaubto.
■ Numontuokite apsauginį gaubtą.
■ Atsukite varžtus arba rankeną.
pav. D
■ Užmaukite rankenos gaubtą (1.).
■ Užveržkite varžtus (2.).
Irankio tvirtinimas/keitimas
■ Ištraukite kištuką iš tinklo lizdo.
Šlifavimo disko montavimas
■ Nuimkite nuo įrankio rankeną, sukdami ją prieš laikrodžio rodyklę.
■ Uždengimą, esantį ant rankenos, pasukite 180°, kol jis užsifiksuos (1.).
■ Tvirtinimo raktas laisvas.
pav. E
■ Nuspauskite suklio fiksatorių ir laikykite jį nuspaustą (2.).
■ Tvirtinimo raktu atsukite tvirtinimo veržlę, sukdami prieš laikrodžio rodyklę ir ją nuimkite (3.).
■ lstatykite diską i jam skirtą vietą.
■ Ant veleno užsukite tvirtinimo veržlę iškiliaja puse į viršų.
pav. F
■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje.
■ Tvirtinimo verzlę įveržkite tvirtinimo raktu.
■ Išbandykite, kaip veikia įrankis ir pati- krinkite antgalio centrinį įtempimą.
i NURODYMAS
L 1506 VR tvirtinimo veržlė atpalaiduojama ir priveržiama pridėtu specialiu įstatomuoju raktu.
Pritvirtinkite kibia lėkštelę
■ Numontuokite apsauginį gaubtą.
■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje.
■ Tvirtinimo raktu atsukite tvirtinimo veržlę, sukdami prieš laikrodžio rodyklę ir ją nuimkite.
■ Nuimkite tvirtinimo junge.
pav. G
■ Kibią lėkštelę užsukite ant suklio pagal laikrodžio rodyklės judėjimo kryptį ir užveržkite ranka.
Šlifavimo popierių pritvirtinkite arba pakeiskite.
pav. H
■ Centruodami uždėkite šlifavimo popierių ant kibios lėkštelės ir prispauskite.
■ Išbandykite, kaip veikia įrankis ir pati- krinkite antgalio centrinį įtempimą.
Bandomoji eiga
■ lkiškite šakutę i lizda.
■ ljunkite šlifuokli jungikliu (trumpalaikiam darbo režimui, be fiksacijos) ir leiskite jam pasisukti apie 30 s tuščiaja veika. Patikrinkite, ar nėra disbalanso arba vibraciju.
■ Išjunkite šlifuoklj.
ljungimas ir išjungimas
ljungimas trumpalaikio darbo režimui be fiksavimo
pav.
■ Jungiklj pastumkite i priekj ir laikykite toje padėtyje.
■ Norėdami išjungti, jungiklį atleiskite.
ljungimas ilgalaikio darbo režimui su fiksavimu
pav. J
■ Jungiklj pastumkite i priekj ir užfiksuokite toje padėtyje, paspausdami jo priekinę dalj.
pav. K
■ Norėdami išjungti įrankį, atpalaiduokite jungiklį, paspausdami jo užpakalinę dalį.
i NURODYMAS
Dingus el. srovei, jungtas irankis nebeveikia.
Sukimosi greičio reguliavimas
(tik L 3410 VR, LE 14–7 125 ir L 1506 VR)
pav.
Norėdami parinkti sukimosi greitį, regulia- vimo ratuką pasukite į reikiamą padėtį.
i NURODYMAS
Esant per dideliam apkrovimui arba perkaitimui ilgalaikio darbo režime prietaisas automatiškai sumažina sukimosi greitį, kol įrankis atvėsta.
Pakeiskite apsauginio gaubto padėtį
Kad būtų galima priderinti prie atliekamo darbo, apsauginį gaubtą be įrankio galima užfiksuoti 12 pozicijų 360°.
ATSARGIA!!
Susižalojimo pavojus!
Nešiokite apsaugines pirštines.
■ Ištraukite kištuką iš tinklo lizdo.
pav. M
■ Sukite apsauginį gaubtą priešinga nei nurodyta sukimo krypties rodykle ant pavaros galvutės kryptimi iki reikalingos padėties.
Patarimai dirbant
NURODYMAS
Po išjungimo diskas dar kurj laiką sukasi.
Šlifavimas
ISPÉJIMAS!
Niekuomet nešlifuokite pjovimo disku.
– Šlifavimas bus našesnis, jei diskas su šlifuojamu paviršiumi sudarys 20°–40° kampa.
– Vedžiokite šlifuokli įvairiomis kryptimis, lengvai spausdami.
Tuomet šlifuojama detalė pernelyg nejkaista ir ant paviršiaus neatsiranda nusispalvinimų; be to nelieka nelygumu.
Pjovimas
ISPÉJIMAS!
Pjaunant yra būtinas specialus pjovimo apsauginis gaubtas.
Žr. gamintojo priedų katalogą.
– Kampinis šlifuoklis visada turi dirbti priešpriešine kryptimi, žr. pav. A . Kitaip diskas gali iššokti iš įpjovos.
– Nespauskite, nekreipkite ir nejudinkite disko pirmyn bei atgal.
– Postūmio greitis priklauso nuo pjauna-mos medžiagos kietumo:
– kuo kietesnė medžiaga, tuo lėčiau reikia vesti diską.
Daugiau informacijos apie gamintojo produkcija rasite internete adresu:
www.flex-tools.com.
Techninis aptarnavimas ir priežiūra
ISPÉJIMAS!
Prieš bet kokius kampinio šlifuoklio techninio aptarnavimo darbus ištraukite kištuką iš elektros tinklo lizdo.
Valymas
ISPÉJIMAS!
Apdirbant metalus, ekstremaliais atvejais vidinėse korpuso ertmėse gali susikaupti laidžios dulkės. Tai turi neigiamos įtakos apsauginei izoliacijai! Įrankį junkite per apsauginį nuotėkio srovės jungiklj (suveikimo srovė ne didesnė, negu 30 mA).
Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.
Angliniai šepetėliai
Šlifuoklyje yra šepetėliai su išjungimo įtaisu. Šlifuoklis automatiškai išsijungia, kai jame esantys angliniai šepetėliai susidėvi.
NURODYMAS
Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis.
Tuo atveju, jei naudojami kitų firmų gaminiai, gamintojo garantiniai įsipareigojimai negalioja.
Pro ventiliacinius plyšius darbo metu gali matytis šepečių kibirkščiavimas. Esant labai stipriam kibirkščiavimui, nedelsiant išjunkite šlifuoklj.
Pristatykite jì į gamintojo įgaliotas dirbtuves.
Pavara
NURODYMAS
Neatsukinékite pavaros galvutės sraigtų garantiniu laikotarpiu. Jei nesilaikysíte šio reíkalavimo, gamintojo garantiniai įsipareigojimai negalios.
Remontas
Remontuoti atiduokite tik į gamintojo įgaliotas dirbtuves.
Atsarginės dalys, priedai ir reikmenys
Kitų priedų, ypač diskų, duomenis rasite gamintojo kataloge.
Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje:
www.flex-tools.com
Atsakomybės pašalinimas
Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė gaminys arba trūkstama galimybė naudotis gaminiu. Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius dėl naudojimo ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.
Saturs
Izmantotie simboli. 198
Simboli uz instrumenta ..... 198
Jūsu drošībai 198
