MODE D'EMPLOI PLM4621N2 MAKITA

Degvielas tvertne ir tukša.

Pievienojiet aizdedzes sveces vadu pie aizdedzes sveces.

Nepareiza aizdedzes svece.

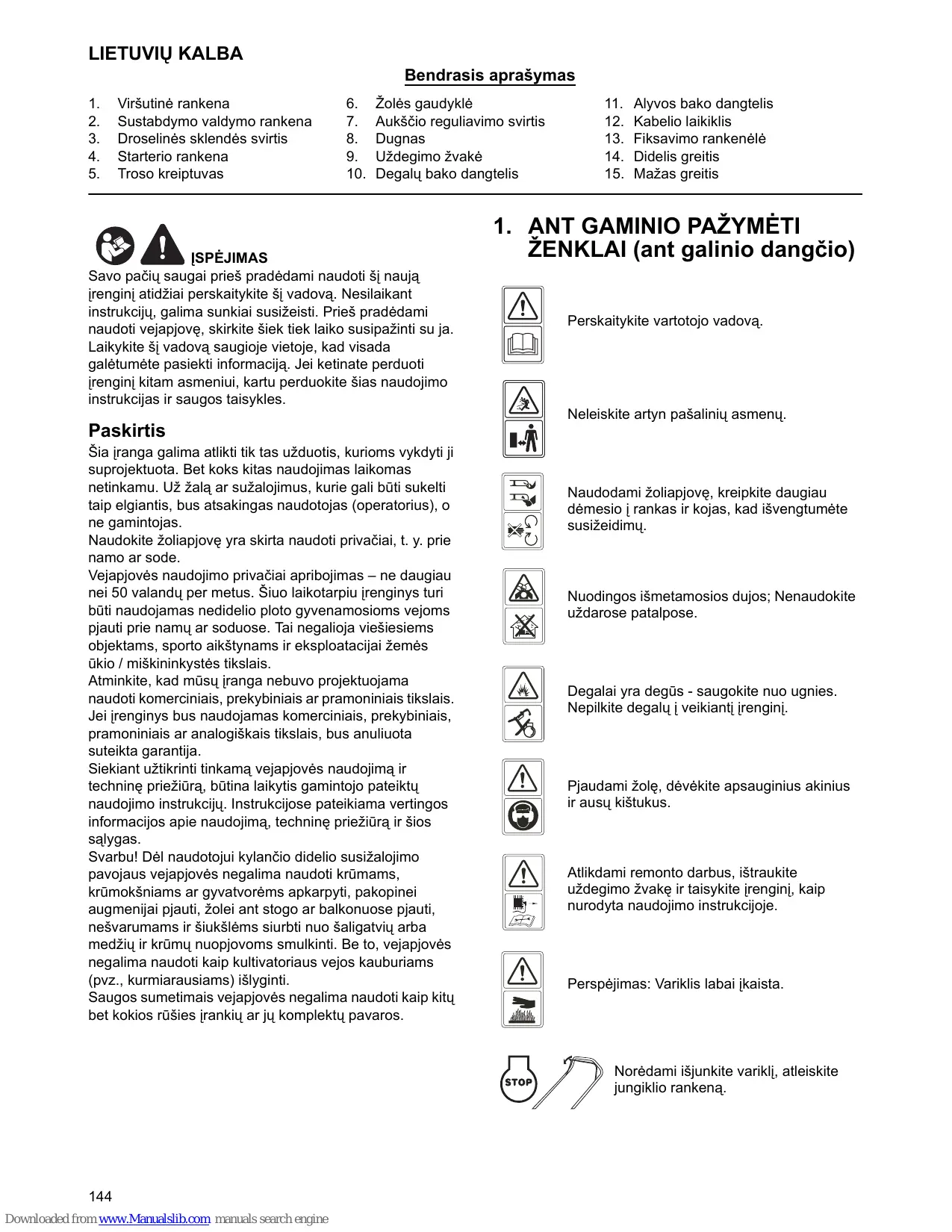

Viršutinė rankena Sustabdymo valdymo rankena Droselinės sklendės svirtis Starterio rankena Troso kreiptuvas

Žolės gaudyklė Aukščio reguliavimo svirtis Dugnas Uždegimo žvakė Degalų bako dangtelis

ĮSPĖJIMAS Savo pačių saugai prieš pradėdami naudoti šį naują įrenginį atidžiai perskaitykite šį vadovą. Nesilaikant instrukcijų, galima sunkiai susižeisti. Prieš pradėdami naudoti vejapjovę, skirkite šiek tiek laiko susipažinti su ja. Laikykite šį vadovą saugioje vietoje, kad visada galėtumėte pasiekti informaciją. Jei ketinate perduoti įrenginį kitam asmeniui, kartu perduokite šias naudojimo instrukcijas ir saugos taisykles.

Paskirtis Šia įranga galima atlikti tik tas užduotis, kurioms vykdyti ji suprojektuota. Bet koks kitas naudojimas laikomas netinkamu. Už žalą ar sužalojimus, kurie gali būti sukelti taip elgiantis, bus atsakingas naudotojas (operatorius), o ne gamintojas. Naudokite žoliapjovę yra skirta naudoti privačiai, t. y. prie namo ar sode. Vejapjovės naudojimo privačiai apribojimas – ne daugiau nei 50 valandų per metus. Šiuo laikotarpiu įrenginys turi būti naudojamas nedidelio ploto gyvenamosioms vejoms pjauti prie namų ar soduose. Tai negalioja viešiesiems objektams, sporto aikštynams ir eksploatacijai žemės ūkio / miškininkystės tikslais. Atminkite, kad mūsų įranga nebuvo projektuojama naudoti komerciniais, prekybiniais ar pramoniniais tikslais. Jei įrenginys bus naudojamas komerciniais, prekybiniais, pramoniniais ar analogiškais tikslais, bus anuliuota suteikta garantija. Siekiant užtikrinti tinkamą vejapjovės naudojimą ir techninę priežiūrą, būtina laikytis gamintojo pateiktų naudojimo instrukcijų. Instrukcijose pateikiama vertingos informacijos apie naudojimą, techninę priežiūrą ir šios sąlygas. Svarbu! Dėl naudotojui kylančio didelio susižalojimo pavojaus vejapjovės negalima naudoti krūmams, krūmokšniams ar gyvatvorėms apkarpyti, pakopinei augmenijai pjauti, žolei ant stogo ar balkonuose pjauti, nešvarumams ir šiukšlėms siurbti nuo šaligatvių arba medžių ir krūmų nuopjovoms smulkinti. Be to, vejapjovės negalima naudoti kaip kultivatoriaus vejos kauburiams (pvz., kurmiarausiams) išlyginti. Saugos sumetimais vejapjovės negalima naudoti kaip kitų bet kokios rūšies įrankių ar jų komplektų pavaros.

Alyvos bako dangtelis Kabelio laikiklis Fiksavimo rankenėlė Didelis greitis Mažas greitis

1. ANT GAMINIO PAŽYMĖTI ŽENKLAI (ant galinio dangčio) Perskaitykite vartotojo vadovą.

Neleiskite artyn pašalinių asmenų.

Naudodami žoliapjovę, kreipkite daugiau dėmesio į rankas ir kojas, kad išvengtumėte susižeidimų.

Nuodingos išmetamosios dujos; Nenaudokite uždarose patalpose.

Degalai yra degūs - saugokite nuo ugnies. Nepilkite degalų į veikiantį įrenginį.

Pjaudami žolę, dėvėkite apsauginius akinius ir ausų kištukus.

Atlikdami remonto darbus, ištraukite uždegimo žvakę ir taisykite įrenginį, kaip nurodyta naudojimo instrukcijoje.

Perspėjimas: Variklis labai įkaista.

Norėdami išjunkite variklį, atleiskite jungiklio rankeną.

144 Downloaded from www.Manualslib.com manuals search engine

2. BENDROSIOS SAUGOS TAISYKLĖS ĮSPĖJIMAS: Naudodami benzininius įrankius, visuomet laikykitės būtinų saugos priemonių, įskaitant toliau nurodytąsias, kad sumažintumėte sunkaus susižeidimo ir (arba) žalos įrenginiui pavojų. Prieš pradėdami naudoti šį gaminį, perskaitykite visą instrukciją ir išsaugokite ją, kad galėtumėte ja pasinaudoti vėliau.

ĮSPĖJIMAS: Šis įrenginys darbo metu sukuria elektromagnetinį lauką. Esant tam tikroms sąlygoms, šis laukas gali sutrikdyti aktyvių arba pasyvių medicininių implantų darbą. Norint sumažinti sunkių arba mirtinų sužeidimų pavojų, rekomenduojame, kad asmenys, turintys medicininių implantų, priše pradėdami naudoti šį įrenginį, pasitartų su savo fizioterapeutais ir medicininių implantų gamintojais.

Mokymas • Atidžiai perskaitykite instrukciją. Nuodugniai susipažinkite su valdikliais ir kaip tinkamai naudoti šį įrenginį. Sužinokite, kaip greitai išjungti variklį. • Naudokite žoliapjovę tik pagal jos numatytąją naudojimo paskirtį, t. y. žolei pjauti ir surinkti. Naudojant ją bet kokiems kitiems tikslams, gali kilti pavojų arba gali būti sugadinta pati mašina. Netinkamo naudojimo pavyzdžiai, įskaitant, tačiau vien jais neapsiribojant: - vežti mašina žmones, vaikus ar gyvūnus; - patiems būti vežamiems mašina; - naudoti mašiną kroviniams vilkti arba stumti; - naudoti mašiną lapams ar šiukšlėms surinkti; - naudoti mašiną gyvatvorėms genėti arba kitokiai augmenijai nei žolė pjauti; - naudoti mašiną keliems žmonėms; - naudoti peilį ant kitokių nei žolė paviršių. • Niekuomet neleiskite, kad šią žoliapjovę naudotų vaikai arba su šia instrukcija nesusipažinę žmonės. Operatoriaus amžius gali būti reglamentuojamas vietinių įstatymų. • Niekada nenaudokite žoliapjovės: - jei netoliese yra žmonių, ypač vaikų ar naminių gyvūnų; - jei operatorius pavartojo vaistų ar narkotinių medžiagų, kurios gali paveikti jo gebėjimą reaguoti ir susikaupti. • Prisiminkite, kad operatorius yra atsakingas už nelaimingus atsitikimus ar nelaimes, atsitikusias kitiems žmonėms arba jų turtui padarytą žalą. • Operatorius turi būti tinkamai parengtas naudoti, reguliuoti ir valdyti įrenginį, įskaitant draudžiamas operacijas.

Paruošimas • Pjaudami visuomet avėkite tvirtą avalynę ir dėvėkite ilgas kelnes. Neeksploatuokite įrangos basomis ar avėdami atvirus sandalus.

• Kruopščiai apžiūrėkite vietą, kurioje naudosite įrenginį, ir pašalinkite visus daiktus, pvz., akmenis, žaislus, šakas ar vielas, kuriuos įrenginys galėtų išsviesti. • ĮSPĖJIMAS- Benzinas yra nepaprastai degus. - laikykite benziną talpose, skirtose specialiai šiam tikslui; - degalus į baką pilkite tik lauke ir, pildami degalus, nerūkykite; - degalų pilkite prieš užvesdami variklį. Niekuomet neatsukite degalų bako dangtelio ir nepilkite degalų, kai variklis veikia arba kai variklis yra įkaitęs; - išsipylus degalams, nebandykite užvesti variklio, tik patraukite mašiną šalin nuo degalų išsiliejimo vietos ir venkite sukurti kokį nors uždegimo šaltinį, kol degalų garai neišsisiklaidys; - saugiai užsukite visus degalų bako ir talpyklų dangtelius. • Pakeiskite sugedusius slopintuvus. • Prieš pradėdami naudoti vejapjovę, visuomet apžiūrėkite ir patikrinkite, ar nesusidėvėję ar neapgadinti peiliai, peilių varžtai ir pjoviklio mechanizmas. Pakeiskite visus peilių ir varžtų komplektus, ne tik susidėvėjusius ar apgadintus peilius ir varžtus, kad būtų išlaikyta pusiausvyra. • Reguliariai tikrinkite ir užtikrinkite, kad visos paleidimo blokuotės ir operatoriaus buvimo valdymo elementai veiktų tinkamai.

Veikimas • Nejunkite variklio uždarose patalpose, kuriose gali susikaupti pavojingų anglies viendeginio dujų. • Nedirbkite įrenginiu, jei esate pavargę, sergate arba pavartojote alkoholio ar medikamentų. • Įspėjimas! Nedirbkite vejapjove, jei kyla žaibo pavojus. • Siekiant maksimaliai sumažinti triukšmo ir vibracijos keliamą pavojų, rekomenduojama riboti darbo trukmę. • Dirbdami vejapjove šlaituose ir netoli staigių nuolydžių, griovių ar pylimų, būkite atsargūs. • Žolę pjaukite tik dienos metu arba esant geram dirbtiniam apšvietimui. • Jei įmanoma, venkite pjauti šlapią žolę. • Dirbdami nuokalnėse, visada tvirtai stovėkite ant žemės. • Vaikščiokite, o ne bėgiokite. • Naudodami ratines rotacines mašinas, pjaukite žolę skersai nuokalnių; niekada nepjaukite aukštyn-žemyn. • Keisdami kryptis nuokalnėse, būkite itin atsargūs. • Nepjaukite žolės pernelyg stačiose nuokalnėse. • Būkite itin atsargūs važiuodami atbuline eiga arba traukdami žoliapjovę link savęs. • Sustabdykite peilį(-ius), jeigu žoliapjovę reikia paversti, kad ją galima būtų perkelti per žole neapaugusius paviršius, ir gabenant žoliapjovę iš ir į žolės pjovimo vietą. • Niekada neeksploatuokite žoliapjovės su pažeistais apsauginiais skydais arba be tinkamai sumontuotų saugos įtaisų, pavyzdžiui, kreiptuvų ir (arba) žolės gaudyklių. • Perspėjimas: vejapjovės negalima eksploatuoti be sumontuotos žolės gaudyklės arba užsidarančios išleidimo angos apsaugos. • Nekeiskite jokio užplombuoto variklio apsukų valdymo elemento nuostatų ir nelįskite prie jų. 145

Downloaded from www.Manualslib.com manuals search engine

• Negalima lįsti prie vejapjovės saugos sistemų ar funkcijų ir jų išjunginėti. • Nekeiskite variklio kontrolės reguliatoriaus nustatymų ir neviršykite variklio apsukų. • Prieš užvesdami variklį, atjunkite visus peilius ir pavarų sankabas. • Atsargiai užveskite variklį, kaip nurodyta instrukcijoje; pėdos turi būti pakankamu atstumu nuo peilio (-ių). • Užvesdami variklį, nepaverskite žoliapjovės. • Neužveskite variklio stovėdami priešais išmetimo lataką. • Nekiškite rankų ar kojų artyn prie besisukančių dalių arba po jomis. Visada stovėkite atokiai nuo sniego išmetimo angos. • Niekada nekelkite ir neneškite žoliapjovės, kai variklis veikia. • Išjunkite variklį ir atjunkite uždegimo žvakės laidą; palaukite, kol visos judamosios dalys visiškai sustos ir, jei įkištas užvedimo raktelis, ištraukite jį: - prieš pradėdami valyti užsikimšimus ar prieš atkimšdami išmetimo lataką; - prieš atlikdami žoliapjovės patikrą, valymo arba remonto darbus; - atsitrenkę į kokį nors daiktą. Prieš vėl užvesdami ir naudodami vejapjovę, patikrinkite, ar nėra gedimų, ir, jeigu reikia, pataisykite; - jeigu žoliapjovė pradeda neįprastai vibruoti (patikrinkite nedelsdami). • Išjunkite variklį ir atjunkite uždegimo žvakės laidą; palaukite, kol visos judamosios dalys visiškai sustos ir, jei įkištas užvedimo raktelis, ištraukite jį: - jei tik paliekate žoliapjovę be priežiūros; - prieš pripildami degalų. • Sumažinkite droselinės sklendės atidarymo nustatymą variklio įšilimo metu, jei variklyje yra įrengtas išjungimo vožtuvas; pabaigę pjauti žolę, išjunkite degalų padavimą. • Naudokite vejapjovę tik pagal paskirtį - žolei pjauti ir surinkti. Naudojant ją bet kokiems kitiems tikslams, gali kilti pavojų arba gali būti sugadinta pati mašina.

• Prieš sandėliuodami įrenginį uždaroje patalpoje, leiskite varikliui atvėsti. Prieš sandėliuodami nuvalykite vejapjovę ir atlikite jos techninės priežiūros darbus. • Norint sumažinti gaisro pavojų, žoliapjovės variklyje, duslintuve, akumuliatoriaus bloke ir benzino saugojimo vietoje neturi būti žolės, lapų ar pernelyg daug tepalo. • Dažnai tikrinkite žolės gaudyklę, ar ji nesusidėvėjusi ir ar tinkamai veikia. • Saugos sumetimais, pakeiskite susidėvėjusias ar apgadintas dalis. • Jeigu reikia ištuštinti degalų baką, tai reikia daryti lauke. • Netinkamai prižiūrint įrenginį, naudojant nederančias atsargines dalis, nuėmus ar modifikavus saugos komponentus, galima apgadinti vejapjovę, o operatoriui – rimtai susižaloti. • Naudokite tik gamintojo rekomenduojamus peilius ir atsargines dalis. Jei naudosite neoriginalias dalis, galite apgadinti įrenginį ir dirbdami susižaloti. Pasirūpinkite, kad vejapjovė būtų geros darbinės būklės. • Jei neveikia peilio stabdymo įtaisas, kreipkitės pagalbos į techninės priežiūros centrą.

Techninė priežiūra ir įrenginio saugojimas

ĮSPĖJIMAS: Pilkite degalus gerai vėdinamoje vietoje, išjungę variklį.

• Visos veržlės, varžtai ir sraigtai turi būti tvirtai prisukti, kad būtų užtikrintos saugios įrenginio darbo sąlygos. • Niekuomet nelaikykite įrenginio, kurio bake yra benzino, patalpoje, kur degalų garai galėtų pasiekti atvirą liepsną ar kibirkštį.

Vežimas ir nešimas • Jeigu mašiną reikia nešti, kelti, vežti arba paversti, privalote: - mūvėti tvirtas darbo pirštines; - suimti mašiną už kėlimui saugių vietų, atsižvelgiant į svorį ir jo paskirstymą; - kelti keliese, o ne vieni patys, atsižvelgdami į mašinos svorį ir transporto priemonės techninius duomenis arba vietą, kurioje ji turi būti pastatyta arba iš kurios ji turi būti paimta. • Vežant mašiną, ją reikia tvirtai pritvirtinti virvėmis arba grandinėmis.

ĮSPĖJIMAS: Nelieskite besisukančio peilio.

3. DALIŲ APRAŠYMAS (1 ir 2 pav.) Įskaitant A: Uždegimo žvakės veržliaraktis B: Mulčiavimo pleištas

Modelis Alyvos bako talpa Žolės gaudyklės maišo talpa Grynasis svoris Aukščio reguliavimas

5,738 m/s2 K=1,5m/s2

Garantuojamasis garso slėgio lygis operatoriaus buvimo vietoje (pagal EN ISO 5395-1, F priedą ir EN ISO 53952, EN ISO 4871) Išmatuotasis garso galios lygis Garantuojamasis garso galios lygis (pagal 2000/14/EB) Vibracija (pagal EN ISO 5395-1, G priedą ir EN ISO 53952)

5. SURINKIMAS 5-1 SUDEDAMOS RANKENOS SURINKIMAS A) Dviem varžtų, poveržlių ir fiksavimo rankenėlių komplektais pritvirtinkite apatines rankenas prie įrenginio korpuso kaip parodyta. (3 pav., 4 pav., 5 pav., 6 pav.) B) Norėdami sudėti rankeną, atlaisvinkite viršutinius rankenų strypus. Sujunkite viršutinę ir apatinę rankenas, naudodami du varžtų, poveržlių ir fiksavimo rankenėlių komplektus. (7 pav., 8 pav., 9 pav.) C) Nutieskite visus kabelius virš rankenų ašių. Pritvirtinkite juos kabelio spaustuku ties apatinių rankenų viduriu, kad kabeliai būtų užfiksuoti išorinėje mašinos dalyje. Kitaip kabeliai gali būti prispausti atidarant/uždarant galinį gaubtą, arba nutraukti sulenkiant viršutinę rankeną. (10 pav.)

5-2 ŽOLĖS GAUDYKLĖS SURINKIMAS 1. Norėdami pritvirtinti: pakelkite galinį gaubtą ir prikabinkite žolės gaudyklę prie žoliapjovės galo ašies. (11 pav., 12 pav.) 2. Norėdami nuimti: suimkite ir pakelkite galinį gaubtą, nuimkite žolės gaudyklę.

5-3 STARTERIO RANKENA Patraukite starterio rankeną nuo variklio link troso kreiptuvo. (13 pav., 14 pav.)

5-4 PJOVIMO AUKŠTIS Patraukite išorėn, kad atkabintumėte svirtį nuo krumpliastiebio. Stumkite svirtį pirmyn arba atgal, kad nustatytumėte aukštį. (15 pav. ir žr. 8-8 punktą)

6. TINKAMO AUKŠČIO NUSTATYMAS 1) Atlaisvinkite fiksavimo rankenėlę, tvirtinančią apatinę rankeną. (16 pav.) 2) Žr. 17 pav.; stumkite apatinę rankeną aukštyn arba žemyn, kad nustatytumėte ją tinkamame aukštyje. Šio tipo žoliapjovėje yra 3 aukščio nustatymo padėtys; pasirinkus 1 aukščio nuostatą, apatinė rankena bus

nustatyta aukščiausiai žemės paviršiaus atžvilgiu, o pasirinktus 3 aukščio nuostatą – žemiausiai. 3) Nustatykite tinkamą aukštį, tuomet užfiksuokite apatinę rankeną fiksavimo rankenėlėmis.

ĮSPĖJIMAS: Kairė ir dešinė apatinės rankenos pusės turi būti nustatytos vienodame aukštyje.

7. „DU VIENAME“ Šias žoliapjoves galima modifikuoti, įprastą funkciją pakeičiant pagal reikiamą naudojimo paskirtį: iš žoliapjovės su žolės išmetimu pro galą į mulčiavimo žoliapjovę, ir atvirkščiai. Kas yra mulčiavimas? Mulčiuojant, žolė nupjaunama vieno darbo erapo metu, tuomet sukapojama ir išmetama ant nupjauto žolės ruožo kaip natūralios trąšos. Patarimai dėl mulčiavimo: - Reguliariai pjaukite žolę, pasirinkdami vis priešingą judėjimo kryptį, maks. 2 cm, kai žolė yra 6 cm–4 cm aukščio. - Naudokite aštrų pjovimo peilį. - Nepjaukite šlapios žolės. - Nustatykite maks. variklio apsukas. - Judėkite tik darbui tinkamu tempu. - Reguliariai valykite mulčiavimo pleištą, korpuso vidų ir pjovimo peilį.

VIENAS: Modifikavimas į mulčiavimo žoliapjovę ĮSPĖJIMAS: tik išjungus variklį ir sustojus pjovimo mechanizmui. 1. Pakelkite galinį gaubtą ir nuimkite žolės gaudyklę. 2. Įstumkite mulčiavimo pleištą į dugną. Užfiksuokite mulčiavimo pleištą, įstūmę mygtuką į dugne esančią angą. (18 pav., 19 pav.) 3. Vėl nuleiskite galinį gaubtą.

147 Downloaded from www.Manualslib.com manuals search engine

DU: Žolės pjovimas naudojant žolės gaudyklę 1. Norėdami pjauti žolę naudodami žolės gaudyklę, išimkite mulčiavimo pleištą ir sumontuokite žolės gaudyklę. 2. Mulčiavimo pleišto išėmimas. - Pakelkite galinį gaubtą ir išimkite mulčiavimo pleištą.

ĮSPĖJIMAS: Tik išjungus variklį ir sustojus pjovimo mechanizmui.

8. EKSPLOATACIJOS NURODYMAI 8-1 PRIEŠ PRADEDANT DARBĄ Atlikite variklio, kuriame yra benzino ir alyvos, remonto darbus, kaip nurodyta atskiroje variklio naudojimo instrukcijoje, pateiktoje su šia žoliapjove. Atidžiai perskaitykite instrukciją.

ĮSPĖJIMAS: Benzinas yra nepaprastai degus. Laikykite benziną talpose, skirtose specialiai šiam tikslui. Pilkite degalus tik lauke, prieš užvesdami variklį ir, pildami degalus arba juos tvarkydami, nerūkykite. Niekuomet neatsukite degalų bako dangtelio ir nepilkite degalų, kai variklis veikia arba kai variklis yra įkaitęs. Išsipylus degalams, nebandykite užvesti variklio, tik patraukite mašiną šalin nuo degalų išsiliejimo vietos ir venkite sukurti kokį nors uždegimo šaltinį, kol degalų garai neišsisiklaidys. Saugiai užsukite visus degalų bako ir talpyklų dangtelius. Prieš paversdami žoliapjovę, norėdami atlikti peilio techninę priežiūrą arba išleisti alyvą, išleiskite degalus iš bako.

Atsargiai užveskite variklį, kaip nurodyta instrukcijoje; pėdos turi būti pakankamu atstumu nuo peilio. Užvesdami variklį, nepaverskite žoliapjovės. Užveskite žoliapjovę ant lygaus paviršiaus, kur nėra žolės ar kokių nors kliūčių. Laikykite pėdas ir rankas atokiai nuo besisukančių dalių. Neužveskite variklio stovėdami priešais išmetimo latako angą.

8-3 NAUDOJIMO TVARKA Dirbdami, tvirtai laikykite sustabdymo valdymo rankeną abejomis rankomis.

Pastaba: Darbo metu atleidus sustabdymo valdymo rankeną, variklis bus išjungtas ir todėl žoliapjovė neveiks.

ĮSPĖJIMAS! Siekiant išvengti vejapjovės atsitiktinio pajudėjimo, joje sumontuotas variklio stabdys: prieš užvedant variklį jo rankeną būtina patraukti atgal. Atleidus variklio valdymo svirtį, ji turi grįžti į pradinę padėtį, kurioje variklis automatiškai išsijungia.

Pastaba: Variklio stabdys (stabdžio rankena): naudodamiesi svirtimi, išjunkite variklį. Atleidus svirtį, variklis ir peilis automatiškai sustoja. Kad galėtumėte pjauti veją, laikykite svirtį darbinėje padėtyje. Prieš pradėdami pjauti veją, keliskart patikrinkite paleidimo / stabdymo svirtį, kad įsitikintumėte, jog ji tinkamai veikia. Užtikrinkite, kad įtempimo trosas judėtų sklandžiai (t. y. niekaip nestrigtų ir nesusisuktų).

8-4 VARIKLIO IŠJUNGIMAS ĮSPĖJIMAS: Niekada nepildykite bako patalpose, varikliui veikiant, arba po naudojimo nepalaukę 15 minučių, kol variklis atvės.

8-2 VARIKLIO UVEDIMAS IR PEILIO JUNGIMAS 1. Įrenginyje ant uždegimo žvakės galo uždėta guminė mova; būtinai įsitikinkite, kad uždegimo žvakės laido gale esanti metalinė kilpelė (guminės movos viduje) būtų saugiai uždėta ant uždegimo žvakės metalinio galiuko. 2. Prieš užvesdami variklį, 3–5 kartus paspauskite degalų tiekimo įrenginį. (20 pav.) 3. Užvesdami šaltą variklį, nustatykite droselinės sklendės svirtį į padėtį „ “. Užvesdami ir naudodami šiltą variklį, nustatykite droselinės sklendės svirtį į padėtį „ “. (21 pav.) 4. Atsistoję už įrenginio, suimkite už sustabdymo valdymo rankenos ir laikykite ją priešais viršutinę rankeną, kaip parodytą 22 pav.. 5. Paimkite už starterio rankenos, kaip parodyta 22 pav. ir ištraukite ją staigiu judesiu. Varikliui užsivedus, lėtai sugrąžinkite ir užfiksuokite ją ant troso kreiptuvo varžto. Norėdami išjunkite variklį ir peilį, atleiskite sustabdymo valdymo rankeną. 148 Downloaded from www.Manualslib.com manuals search engine

PERSPĖJIMAS: Išjungus variklį, peilis dar kelias sekundes sukasi. 1. Norėdami išjunkite variklį ir peilį, atleiskite sustabdymo valdymo rankeną. 2. Atjunkite ir įžeminkite uždegimo žvakės laidą, kaip nurodyta atskiroje variklio naudojimo instrukcijoje, kad išvengtumėte atsitiktinio užvedimo palikus įrenginį be priežiūros.

8-5 KĄ DARYTI, KAD ŽOLĖ BŪTŲ PJAUNAMA GERIAUSIAI Surinkite nuo vejos šiukšles. Įsitikinkite, ar ant vejos nėra akmenų, pagalių, laidų ar kitų pašalinių daiktų, kuriuos žoliapjovė gali netyčia pagriebti bei sviesti bet kuria kryptimi ir sukelti sunkių operatoriaus ar kitų asmenų sužeidimų bei padaryti žalos turtui ir aplinkiniams objektams. Nepjaukite šlapios žolės. Norėdami, kad žolė būtų pjaunama veiksmingai, nepjaukite šlapios žolės, nes ji prilimpa prie dugno apačios ir susmulkinta žolė pjaunama netinkamai. Pjaukite ne daugiau nei 1/3 žolės ilgio. Rekomenduojamas žolės pjovimo aukštis – 1/3 žolės ilgio. Reikia pasirinkti tinkamą važiavimo greitį, kad

susmulkinta žolė būtų tolygiai paskeidžiama po veją. Esant itin sudėtingoms pjovimo sąlygoms ir tankiai žolei, norint gražiai nupjauti žolę, gali tekti pasirinkti mažiausią važiavimo greitį. Pjaunant aukštą žolę, veją gali tekti pjauti per du kartus, antro pjovimo metu nuleidžiant peilį dar 1/3 aukščio, ir, galbūt, pjauti priešinga pirmam pjovimui kryptimi. Užgriebiant šiek tiek nupjauto ruožo, taip pat galima švariau nupjauti bet kokius likusius nenupjautos vejos kuokštelius. Norint geriausiai nupjauti žolę, žoliapjovę visuomet reikia naudoti nustačius maksimalias variklio apsukas. Nuvalykite dugno apačią. Po kiekvieno apnaudojimo būtinai nuvalykite pjovimo dugno apačią, kad ant jo nesusikauptų žolė, kuri neleis tinkamai atlikti mulčiavimo. Lapų mulčiavimas: Veja gali būti tręšiama mulčiuojant ir lapus. Mulčiuodami lapus, įsitikinkite, kad jie yra sausi ir nesukritę ant vejos pernelyg storu sluoksniu. Norėdami mulčiuoti, nelaukite, kol nuo medžių nukris visi lapai.

ĮSPĖJIMAS: Atsitrenkę į kokį nors pašalinį daiktą, išjunkite variklį. Ištraukite uždegimo žvakę, kruopščiai patikrinkite žoliapjovę, ar nėra pažeidimų, ir, jei reikia, pataisykite juos prieš vėl užvesdami ir naudodami žoliapjovę. Pernelyg stipri žoliapjovės vibracija darbo metu rodo gedimą. Įrenginį reikia skubiai patikrinti ir pataisyti.

8-6 ŽOLĖS GAUDYKLĖ Ištuštinkite ir išvalykite maišą; patikrinkite, ar jis švarus ir ar neužkimštas tinklelis. (23 pav.)

8-7 DUGNAS Po kiekvieno panaudojimo privaloma nuvalyti žoliapjovė dugno apačią, kad ant jos nesikauptų susmulkinta žolė, lapai, purvas ar kitos medžiagos. Jeigu ant dugno susikaups purvo, jis sąlygos rūdžių atsiradimą ir koroziją; be to, jis trukdys tinkamai atlikti mulčiavimą. Dugną galima nuvalyti pakreipus žoliapjovę ir nugrandžius apačią tinkamu įrankiu (tuo metu uždegimo žvakė būtinai turi būti atjungta).

8-8 NURODYMAI, KAIP NUSTATYTI PJOVIMO AUKŠTĮ PERSPĖJIMAS: Niekada nedarykite jokių žoliapjovės reguliavimo darbų pirma neišjungę variklio ir neatjungę uždegimo žvakės laido.

PERSPĖJIMAS: Prieš keisdami žolės pjovimo aukštį, išjunkite žoliapjovę ir atjunkite uždegimo žvakės laidą. Šioje žoliapjovėje įrengta centrinė aukščio reguliavimo svirtis, kurią galima nustatyti 5 aukščio padėtyse. 1. Prieš keisdami žolės pjovimo aukštį, išjunkite žoliapjovę ir atjunkite uždegimo žvakės laidą. 2. Centrinė aukščio reguliavimo svirtį galima nustatyti 5 skirtingose aukščio padėtyse. 3. Norėdami pakeisti pjovimo aukštį, patraukite reguliavimo svirtį link rato ir pakelkite arba nuleiskite

svirtį, kad pasirinktumėte norimą aukštį (24 pav.). Visi ratai privalo būti sumontuoti tame pačiame aukšyje.

9. TECHNINĖS PRIEŽIŪROS INSTRUKCIJA UŽDEGIMO ŽVAKĖ Pakeitimui naudokite tik originalią uždegimo žvakę. Norėdami užtikrinti geriausią darbą, keiskite uždegimo žvakę kas 100 darbo valandų. (žr. VARIKLIO NAUDOJIMO INSTRUKCIJĄ)

STABDŽIŲ TRINKELĖS Pas techninės priežiūros agentą reguliariai tikrinkite ir (arba) keiskite variklio stabdžių trinkeles. Keitimui galima naudoti tik originalias dalis.

10. TEPIMO INSTRUKCIJA PERSPĖJIMAS: ATJUNKITE UŽDEGIMO ŽVAKĘ, PRIEŠ ATLIKDAMI TECHNINĖS PRIEŽIŪROS DARBUS. 1. RATAI-Patepkite kiekvieno rato rutulinius guolius neklampia alyva bent kartą per sezoną. 2. VARIKLIS-Vadovaukitės variklio naudojimo instrukcija, kaip atlikti variklio tepimą. 3. SUSTABDYMO VALDIKLIS-Patepkite sukamuosius sustabdymo valdiklio rankenos taškus ir jo kabelį neklampia alyva bent kartą per sezoną. Sustabdymo valdiklį turi būti lengva pasukti abejomis kryptimis.

11. VALYMAS PERSPĖJIMAS: Neplaukite variklio vadens žarna. Vanduo gali pažeisti variklį arba užteršti degalų sistemą. 1. Nušluostykite dugną sausu skudurėliu. 2. Nuplaukite dugną, pakreipę žoliapjovę taip, kad uždegimo žvakė būtų viršuje.

11-1 VARIKLIO ORO FILTRAS PERSPĖJIMAS: Neleiskite, kad purvas ar dulkės užkimštų oro filtro poroloninį elementą. Variklio oro filtro elementą reikia techniškai prižiūrėti (išvalyti) kas 25 darbo valandas. Jeigu žoliapjovė naudojama esant sauso oro sąlygoms, kuomet kyla daug dulkių, poroloninį elementą reikia valyti reguliariai. (žr. VARIKLIO NAUDOJIMO INSTRUKCIJĄ)

NORĖDAMI IŠVALYTI ORO FILTRĄ 1. Modeliui PLM4120N: pakelkite filtro dangčio viršuje esančias ąseles. Modeliui PLM4620N: atsukite varžtą. 2. Nuimkite dangtį. 3. Išplaukite filtro elementą muiluotame vandenyje. NENAUDOKITE BENZINO! 4. Palaukite, kol oro filtro elementas išdžius. 149

Downloaded from www.Manualslib.com manuals search engine

5. Užlašinkite ant poroloninio filtro kelis lašus alyvos SAE30; stipriai suspauskite jį, kad pašalintumėte alyvos perteklių. 6. Vėl sumontuokite filtrą. 7. Uždarykite filtro dangtį.

modeliui PLM4620N) (norėdami užsakyti peilį, kreipkitės į vietos atstovą arba skambinkite į mūsų bendrovę)

ĮSPĖJIMAS: Nelieskite besisukančio peilio.

11-4 VARIKLIS PASTABA: Jeigu filtras nusidėvėjęs, suplėšytas arba jo neįmanoma išvalyti, pakeiskite jį nauju. (25 pav. modeliui PLM4120N)

11-2 PJOVIMO PEILIS PERSPĖJIMAS: Būtinai atjunkite ir įžeminkite uždegimo žvakės laidą, prieš taisydami pjovimo peilį, kad variklis nebūtų atsitiktinai užvestas. Norėdami suimti peilius, būtinai dėvėkite pirštines arba naudokite skudurėlį. Paverskite žoliapjovę, kaip nurodyta atskiroje variklio naudojimo instrukcijoje. Nuimkite šešiakampį varžtą ir poveržlę, tvirtinančius peilį ir peilio adapterį ant variklio alkūninio veleno. Nuimkite peilį ir jo adapterį nuo alkūninio veleno.

ĮSPĖJIMAS: Reguliariai tikrinkite peilio adapterį, ar jis neįskilęs, ypač atsitrenkę į kokį nors pašalinį daiktą. Jei reikia, pakeiskite jį. Norint pasiekti geriausių rezultatų, peilis turi būti aštrus. Peilį galima nuimti ir pagaląsti jį šlifavimo staklėmis arba dilde, kiek įmanoma išlaikant originalų ašmenų nuožambio kampą. Labai svarbu, kad kiekvienas peilio pjovimo kraštas būtų nugaląstas vienodai, kad peilis nebūtų išbalansuotas. Netinkamas peilio balansavimas sukels pernelyg didelę vibraciją, kuri sugadins variklį ir žoliapjovę. Pagalandę, būtinai tinkamai subalansuokite peilį. Peilio balansą galima patikrinti užmovus jį ant apvalaus atsuktuvo galo. Galąskite sunkesnią peilio pusę tol, kol peilis bus tinkamai subalansuotas. (26 pav.) Prieš vėl sumontuodami peilį ir jo adapterį ant įrenginio, patepkite variklio alkūninį veleną ir vidinį peilio adapterio paviršių neklampia alyva. Sumontuokite peilio adapterį ant alkūninio veleno. Žr. 26 pav.. Užmaukite peilį taip, kad jo dalies numeris nebūtų nukreiptas į adapterį. Uždėkite ant peilio poveržę ir įkiškite šešiakampį varžtą. Priveržkite šešiakampį varžtą, naudodami toliau nurodytą sukimo momentą.

11-3 SUKIMO MOMENTAS MONTUOJANT PEILĮ Centrinis varžtas turi būti priveržtas naudojant 35–45 Nm jėgos sukimo momentą, kad būtų užtikrintas saugus įrenginio darbas. Būtina reguliariai tikrinti VISAS veržles ir varžtus, ar jie tinkamai priveržti. Ilgai naudojant įrenginį, ypač smėlėtose vietovėse, peilis nusidėvi ir praranda savo originalią formą. Todėl pjovimo veiksmingumas sumažėja ir peilį reikia pakeisti. Pakeiskite seną peilį tik patvirtintu, originaliu peiliu. Gamintojas neatsako už žalą, patirtą naudojant nesubalansuotą peilį. Keisdami peilį, privalote naudoti originalų peilį (MAKITA 263001433 modeliui PLM4120N; MAKITA 263001451 150 Downloaded from www.Manualslib.com manuals search engine

Variklio techninės priežiūros instrukciją žr. atskirtą variklio naudojimo instrukciją. Tikrinkite variklio alyvą, kaip nurodyta atskiroje variklio naudojimo instrukcijoje, pateiktoje su šia žoliapjove. Atidžiai perskaitykite ir vadovaukitės instrukcija. Esant įprastoms darbo sąlygoms, valykite oro filtrą, kaip nurodyta atskiroje variklio naudojimo instrukcijoje. Kylant nepaprastai daug dulkių, valykite filtrą kas kelias darbo valandas. Prastas variklio viekimas ir užliejimas paprastai reiškia, kad reikia išvalyti oro filtrą. Norėdami išvalti oro filtrą, žr. atskirtą variklio naudojimo instrukciją, pateiktą kartu su šiuo įrenginiu. Kartą per sezoną reikia nuvalyti uždegimo žvakę ir pareguliuoti tarpelį tarp žvakės ir kontakto. Sezono pradžioje rekomenduojama pakeisti uždegimo žvakę; žr. variklio naudojimo instrukciją, kurioje nurodyti techniniai duomenys apie tinkamą uždegimo žvakės tipą ir tarpelį. Reguliariai nuvalykite variklį skuduru arba šepečiu. Aušinimo sistema (ventiliatoriaus korpuso sritis) turi būti švari, kad būtų užtikrinta tinkama oro cirkuliacija, kuri yra būtina, kad variklis tinkamai veiktų ir ilgai tarnautų. Būtinai nuvalykite nuo duslintuvo žolę, purvą ir degias šiukšles.

12. SAUGOJIMO INSTRUKCIJA (NE SEZONO METU) Norint paruošti žoliapjovę saugojimui, reikia atlikti šiuos veiksmus: 1. Sezonui pasibaigus, paskutinį kartą panaudoję įrenginį, ištuštinkite jo baką. a) Ištraukite benziną iš bako, naudodami siurbimo pompą.

PERSPĖJIMAS: Nebandykite tuštinti benzino bako uždaroje patalpoje, šalia ugnies ir pan. Nerūkykite! Benzino garai gali sukleti sprogimą arba gaisrą. b) Užveskite variklį ir palikite jį veikti tol, kol bus išeikvotas visas likęs benzinas ir variklis užges. c) Išsukite uždegimo žvakę. Į degimo kamerą įpilkite maždaug 20 ml alyvos. Kelis kartus patraukite už starterio rankenos, kad alyva tolygiai pasiskirstytų degimo kameroje. Pakeiskite uždegimo žvakę. 2. Kruopščiai nuvalykite ir patepkite žoaliapjovę, kaip aprašyta pirmiau esančiame skyriuje „TEPIMO INSTRUKCIJA“. 3. Šiek tiek patepkite pjoviklį, kad jis nesurūdytų. 4. Žoliapjovę laikykite sausoje, švarioje, nuo šalčio apsaugotoje, rakinamoje patalpoje.

PERSPĖJIMAS: Prieš pastatant žoliapjovę į vietą, ji privalo būti visiškai atvėsusi.

PASTABA: Laikant bet kokį elektrinį įrenginį nevėdinamoje patalpoje arba medžiagų sandėlyje; - Reikia pasirūpinti, kad įrenginys būtų apsaugotas nuo korozijos. Patepkite įrenginį, ypač kabelius ir visas judamąsias dalis neklampia alyva arba silikonu. - Būkite atsargūs, kad nesulenktumėte arba nesuraizgytumėte laidų. - Jeigu starterio lynas atsikabintų nuo troso kreiptuvo, esančio ant rankenos, atjunkite ir įžeminkite uždegimo

žvakės laidą, nuspauskite peilio valdymo rankeną ir lėtai ištraukite starterio trosą iš variklio. Užmaukite starterio trosą ant troso kreiptuvo varžto, esančio ant rankenos.

Transportavimas Išjunkite variklį ir palaukite, kol jis atvės. Tada atjunkite uždegimo žvakės laidą ir ištuštinkite degalų baką pagal variklio vadove pateikiamas instrukcijas. Stumdami vejapjovę per kliūtis, būkite atsargūs, kad nesulankstytumėte ir nepažeistumėte peilio.

13. GEDIMŲ ŠALINIMAS PROBLEMA Variklis neužsiveda.

GALIMA PRIEŽASTIS ATITAISYMAS Netinkamas droselinės sklendės nustatymas pagal esamas darbo sąlygas.

Nustatykite droselinę sklendę į tinkamą padėtį.

Tuščias degalų bakas.

Pripilkite baką degalų: žr. VARIKLIO NAUDOJIMO INSTRUKCIJĄ.

Nešvarus oro filtro elementas.

Išvalykite oro filtro elementą: žr. VARIKLIO NAUDOJIMO INSTRUKCIJĄ.

Atsilaisvino uždegimo žvakė.

Priveržkite uždegimo žvakę, naudodami 25 - 30 Nm sukimo momentą.

Atsilaisvimo arba nukrito uždegimo žvakės laidas.

Uždėkite uždegimo žvakės laidą ant uždegimo žvakės.

Netinkamas uždegimo žvakės tarpelis. Tarp elektrodų turi būti 0,7 - 0,8 mm tarpelis. Sudegė uždegimo žvakė.

Sumontuokite naują uždegimo žvakė, tinkamai nustatydami tarpelį tarp elektrodų: žr. VARIKLIO NAUDOJIMO INSTRUKCIJĄ.

Karbiuratorius užpiltas degalais.

Išimkite oro filtro elementą ir be perstojo traukite už startelio troso, kol karbiuratorius bus išvalytas, tuomet vėl sumontuokite oro filtro elementą.

Sugedęs uždegimo modulis.

Kreipkitės į Makita įgaliotąjį techninės priežiūros centrą.

Užterštas degalų bakas, bake yra vandens arba degalų nuosėdų.

Išleiskite iš bako degalus ir išvalykite baką. Į degalų baką pripilkite švarių degalų.

Sunku užvesti variklį arba Užsikimšo degalų bako dangtelyje variklis netenka galios. esanti ventiliacijos anga.

Variklis veikia netvarkingai.

Variklis prastai veikia be apkrovų.

Esant didelėms apsukoms, variklis netolygiai veikia.

Išvalykite arba pakeiskite degalų bako dangtelį.

Užsikimšęs oro filtro elementas.

Išvalykite oro filtro elementą.

Sudegė degimo žvakė.

Sumontuokite naują uždegimo žvakė, tinkamai nustatydami tarpelį tarp elektrodų: žr. VARIKLIO NAUDOJIMO INSTRUKCIJĄ.

Netinkamas uždegimo žvakės tarpelis. Tarp elektrodų turi būti 0,7 - 0,8 mm tarpelis. Nešvarus oro filtro elementas.

Išvalykite oro filtro elementą: žr. VARIKLIO NAUDOJIMO INSTRUKCIJĄ.

Nešvarus oro filtro elementas.

Išvalykite oro filtro elementą: žr. VARIKLIO NAUDOJIMO INSTRUKCIJĄ.

Užsikimšo variklio gaubte esančios ventiliacijos angos.

Išvalykite angose susikaupusį purvą.

Užsikimšo variklio aušinimo briaunos ir Nuvalykite purvą nuo aušinimo briaunų ir išvalykite oro kanalai, esantys po variklio oro kanalus. ventiliatoriaus korpusu. Per mažas tarpelis tarp uždegimo žvakės elektrodų.

Tarp elektrodų turi būti 0,7 - 0,8 mm tarpelis.

151 Downloaded from www.Manualslib.com manuals search engine

Sutrikęs aušinimo oro srautas.

Išvalykite purvą iš gaubte esančių angų, nuo ventiliatoriaus korpuso, oro kanalų.

Netinkama uždegimo žvakė.

PLM4120N atveju sumontuokite uždegimo žvakę RC12YC arba QC12YC ir aušinimo briaunas ant variklio. Modelyje PLM4620N sumontuokite uždegimo žvakę RJ19LMC ir aušinimo briaunas ant variklio.

Atsilaisvino pjovimo mechanizmas.

Subalansuokite peilį.

Žoliapjovė neįprastai vibruoja.

14. APLINKOSAUGA Jeigu po ilgo naudojimo seną įrenginį reikėtų pakeisti nauju, neišmeskite jo kartu su buitinėmis atliekomis; nuvežkite jį į atitinkamą atliekų surinkimo ir perdirbimo punktą. Tik Europos šalims EB Atitikties deklaracija „Makita“ deklaruoja, kad toliau nurodytas įrenginys (iai): Mechanizmo paskirtis: Benzininė žoliapjovė Modelio Nr./ tipas: PLM4120N, PLM4620N Techninės sąlygos: Žr. skyrių „4. TECHNINIAI DUOMENYS“ atitinka šias Europos direktyvas: 2004/108/EB, 2006/42/EB, 2000/14/EB ir 2005/88/ EB Įrenginiai pagaminti laikantis toliau nurodytų standartų ar standartizuotų dokumentų: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982 Techninę bylą pagal 2006/42/EB galima įsigyti šiuo adresu: Makita, Jan-Baptist Vinkstraat 2, 3070, Belgija Atitikties įvertinimo procedūra, būtina pagal Tarybos Direktyvą 2000/14/EB, atlikta atsižvelgiant į VI priedą. Paskelbtoji įstaiga: TÜV SÜD Industrie Service GmbH Westendstrasse 199, D-80686 München, Deutschland (Vokietija) Identifikacijos numeris: 0036 PLM4120N Nustatytas garso galios lygis: 93,4 dB Garantuotas garso galios lygis: 96 dB PLM4620N Nustatytas garso galios lygis: 93,6 dB Garantuotas garso galios lygis: 96 dB 22.8.2014

Yasushi Fukaya Direktorius Makita, Jan-Baptist Vinkstraat 2, 3070, Belgija
