INSTRUKCJA OBSŁUGI PLM4621N2 MAKITA

161 Downloaded from www.Manualslib.com manuals search engine

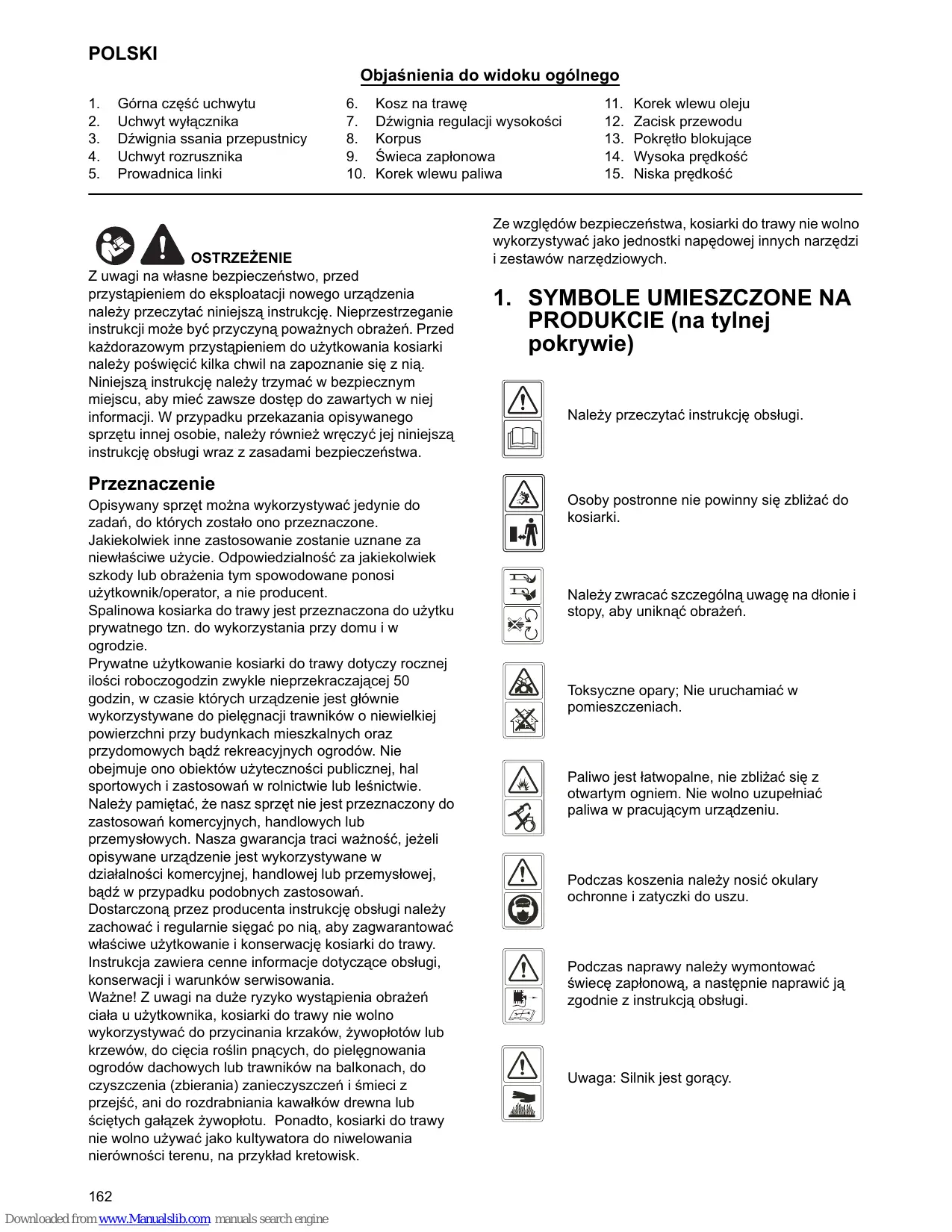

POLSKI Objaśnienia do widoku ogólnego 1. 2. 3. 4. 5.

Górna część uchwytu Uchwyt wyłącznika Dźwignia ssania przepustnicy Uchwyt rozrusznika Prowadnica linki

Kosz na trawę Dźwignia regulacji wysokości Korpus Świeca zapłonowa Korek wlewu paliwa

OSTRZEŻENIE Z uwagi na własne bezpieczeństwo, przed przystąpieniem do eksploatacji nowego urządzenia należy przeczytać niniejszą instrukcję. Nieprzestrzeganie instrukcji może być przyczyną poważnych obrażeń. Przed każdorazowym przystąpieniem do użytkowania kosiarki należy poświęcić kilka chwil na zapoznanie się z nią. Niniejszą instrukcję należy trzymać w bezpiecznym miejscu, aby mieć zawsze dostęp do zawartych w niej informacji. W przypadku przekazania opisywanego sprzętu innej osobie, należy również wręczyć jej niniejszą instrukcję obsługi wraz z zasadami bezpieczeństwa.

Przeznaczenie Opisywany sprzęt można wykorzystywać jedynie do zadań, do których zostało ono przeznaczone. Jakiekolwiek inne zastosowanie zostanie uznane za niewłaściwe użycie. Odpowiedzialność za jakiekolwiek szkody lub obrażenia tym spowodowane ponosi użytkownik/operator, a nie producent. Spalinowa kosiarka do trawy jest przeznaczona do użytku prywatnego tzn. do wykorzystania przy domu i w ogrodzie. Prywatne użytkowanie kosiarki do trawy dotyczy rocznej ilości roboczogodzin zwykle nieprzekraczającej 50 godzin, w czasie których urządzenie jest głównie wykorzystywane do pielęgnacji trawników o niewielkiej powierzchni przy budynkach mieszkalnych oraz przydomowych bądź rekreacyjnych ogrodów. Nie obejmuje ono obiektów użyteczności publicznej, hal sportowych i zastosowań w rolnictwie lub leśnictwie. Należy pamiętać, że nasz sprzęt nie jest przeznaczony do zastosowań komercyjnych, handlowych lub przemysłowych. Nasza gwarancja traci ważność, jeżeli opisywane urządzenie jest wykorzystywane w działalności komercyjnej, handlowej lub przemysłowej, bądź w przypadku podobnych zastosowań. Dostarczoną przez producenta instrukcję obsługi należy zachować i regularnie sięgać po nią, aby zagwarantować właściwe użytkowanie i konserwację kosiarki do trawy. Instrukcja zawiera cenne informacje dotyczące obsługi, konserwacji i warunków serwisowania. Ważne! Z uwagi na duże ryzyko wystąpienia obrażeń ciała u użytkownika, kosiarki do trawy nie wolno wykorzystywać do przycinania krzaków, żywopłotów lub krzewów, do cięcia roślin pnących, do pielęgnowania ogrodów dachowych lub trawników na balkonach, do czyszczenia (zbierania) zanieczyszczeń i śmieci z przejść, ani do rozdrabniania kawałków drewna lub ściętych gałązek żywopłotu. Ponadto, kosiarki do trawy nie wolno używać jako kultywatora do niwelowania nierówności terenu, na przykład kretowisk. 162 Downloaded from www.Manualslib.com manuals search engine

Korek wlewu oleju Zacisk przewodu Pokrętło blokujące Wysoka prędkość Niska prędkość

Ze względów bezpieczeństwa, kosiarki do trawy nie wolno wykorzystywać jako jednostki napędowej innych narzędzi i zestawów narzędziowych.

1. SYMBOLE UMIESZCZONE NA PRODUKCIE (na tylnej pokrywie) Należy przeczytać instrukcję obsługi.

Osoby postronne nie powinny się zbliżać do kosiarki.

Należy zwracać szczególną uwagę na dłonie i stopy, aby uniknąć obrażeń.

Toksyczne opary; Nie uruchamiać w pomieszczeniach.

Paliwo jest łatwopalne, nie zbliżać się z otwartym ogniem. Nie wolno uzupełniać paliwa w pracującym urządzeniu.

Podczas koszenia należy nosić okulary ochronne i zatyczki do uszu.

Podczas naprawy należy wymontować świecę zapłonową, a następnie naprawić ją zgodnie z instrukcją obsługi.

Uwaga: Silnik jest gorący.

Zwolnić uchwyt wyłącznika, aby zatrzymać silnik.

2. OGÓLNE ZASADY BEZPIECZEŃSTWA OSTRZEŻENIE: Podczas pracy z urządzeniami spalinowymi należy przestrzegać podstawowych zasad bezpieczeństwa, również tych podanych poniżej, aby zmniejszyć niebezpieczeństwo obrażeń lub szkód materialnych. Należy przeczytać instrukcje przed rozpoczęciem użytkowania urządzenia; trzeba je zachować do przyszłego wykorzystania.

OSTRZEŻENIE: Podczas pracy maszyna wytwarza pole elektromagnetyczne. W pewnych warunkach to pole może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Aby zmniejszyć ryzyko poważnych lub śmiertelnych obrażeń, zalecamy osobom z implantami medycznymi skonsultowanie się z lekarzem i producentem implantów medycznych przed przystąpieniem do obsługi tej maszyny.

Zaznajomienie się z urządzeniem • Należy uważnie przeczytać niniejszą instrukcję. Należy poznać elementy sterowania i zasady właściwego użytkowania urządzenia. Zapoznać się z metodą szybkiego wyłączania silnika. • Kosiarkę do trawy można wykorzystywać tylko zgodnie z przeznaczeniem, np. do koszenia i zbierania trawy. Każdy inny sposób wykorzystania może stanowić zagrożenie lub spowodować uszkodzenie urządzenia. Przykłady możliwego niewłaściwego użytkowania to między innymi: - przewożenie osób, dzieci i zwierząt na urządzeniu; - przewożenie własnej osoby na urządzeniu; - wykorzystywanie urządzenia do holowania lub pchania ładunków; - wykorzystywanie urządzenia do zbierania liści i innych odpadów; - wykorzystywanie urządzenia do przycinania żywopłotu lub cięcia innych roślin niż trawa; - użytkowania urządzenia przez więcej niż jedną osobę; - użytkowania noża do cięcia na powierzchniach innych niż trawa. • Nie wolno dopuszczać, aby kosiarki do trawy używały dzieci lub osoby, które nie zapoznały się z niniejszą instrukcją. Lokalne przepisy mogą ograniczać wiek użytkownika urządzenia. • Nigdy nie kosić kosiarką do trawy: - gdy w pobliżu znajdują się inne osoby, zwłaszcza dzieci, oraz zwierzęta; - gdy operator zażywa leki lub inne substancje mogące wpływać na zdolność reakcji i koncentracji.

• Należy pamiętać, że operator lub użytkownik odpowiada za wypadki lub niebezpieczeństwa zagrażające innym osobom lub ich mieniu. • Operatorzy powinni przejść odpowiednie przeszkolenie w zakresie użytkowania, regulacji i obsługi urządzenia z uwzględnieniem czynności niedozwolonych.

Przygotowanie • Podczas koszenia należy zawsze nosić odpowiednio mocne obuwie i długie spodnie. Nie wolno używać kosiarki, nie mając na stopach obuwia lub nosząc otwarte sandały. • Należy dokładnie sprawdzić obszar, na którym ma być użytkowane urządzenie i usunąć wszystkie przedmioty, takie jak kamienie, zabawki, patyki i druty, które mogłyby zostać przez wspomniane urządzenie pochwycone i wyrzucone w powietrze. • OSTRZEŻENIE - Benzyna jest bardzo łatwopalna. - należy ją przechowywać w pojemnikach przeznaczonych do tego celu; - paliwo można uzupełniać tylko na wolnym powietrzu; nie wolno palić podczas uzupełniania paliwa; - paliwo należy dodać przed uruchomieniem silnika. Nie wolno zdejmować korka wlewu paliwa lub uzupełniać paliwa, gdy silnik pracuje lub gdy jest rozgrzany; - w przypadku, gdy benzyna zostanie rozlana, nie wolno uruchamiać silnika, ale przesunąć kosiarkę z dala od obszaru pokrytego paliwem oraz zapobiegać powstaniu zapłonu aż do chwili, gdy opary benzyny ulotnią się; - należy sprawdzić, czy wszystkie korki wlewu paliwa i innych zbiorników są bezpiecznie założone. • Wymienić wadliwe tłumiki. • Przed rozpoczęciem użytkowania należy obejrzeć kosiarkę, aby upewnić się, że nóż, śruby mocujące noża oraz układ tnący nie są zużyte lub uszkodzone. W przypadku zużycia lub uszkodzenia noża lub śrub mocujących należy wymienić cały zestaw, aby układ tnący był odpowiednio wyważony. • Regularnie sprawdzać prawidłowe działanie wszystkich blokad rozruchowych i elementów sterujących sygnalizujących obecność operatora.

Użytkowanie • Nie wolno użytkować silnika w zamkniętym pomieszczeniu, gdzie mogą gromadzić się niebezpieczne wyziewy tlenku węgla. • Nie wolno użytkować urządzenia w stanie zmęczenia, choroby lub będąc pod wpływem alkoholu albo leków. • Ostrzeżenie! Nie wolno użytkować kosiarki do trawy w przypadku występowania ryzyka zapłonu. • Wskazane jest ograniczenie czasu pracy w celu zminimalizowania zagrożeń związanych z hałasem i drganiami. • Zachować szczególną ostrożność w przypadku użytkowania kosiarki na pochyłościach i w sąsiedztwie skarp, rowów lub nasypów. • Należy kosić tylko przy świetle dziennym lub odpowiednio silnym sztucznym oświetleniu. • W miarę możliwości należy unikać koszenia mokrej trawy. 163

Downloaded from www.Manualslib.com manuals search engine

• Podczas pracy na pochyłościach należy pamiętać, aby pewnie stać na podłożu. • Podczas koszenia należy chodzić, a nie biegać. • W przypadku kosiarek kołowych należy kosić zawsze w poprzek pochyłości, nigdy pod górę lub w dół. • Należy zachować szczególną ostrożność przy zmianie kierunku na pochyłościach. • Nie wolno kosić pochyłości o bardzo dużym kącie nachylenia. • Należy zachować najwyższą ostrożność przy cofaniu lub przyciąganiu kosiarki do siebie. • Należy wyłączyć kosiarkę, jeśli trzeba ją przechylić, aby przebyć powierzchnię inną niż trawa oraz na czas przejazdu do i z obszaru, na którym będzie użytkowana. • Nie wolno użytkować kosiarki z uszkodzonymi osłonami lub ze zdjętymi zabezpieczeniami, takimi jak wyrzutnik lub zbiornik na trawę. • Uwaga! Kosiarki do trawy nie wolno uruchamiać bez założonego kompletnego kosza na trawę lub zamontowanej osłony otworu wylotowego zamykającej się samoczynnie. • Nie wolno zmieniać ustawień regulatora silnika lub doprowadzać silnika do nadmiernych obrotów. • Nie wolno dokonywać przeróbek zaplombowanych elementów regulacyjnych układów sterowania obrotami silnika ani przy nich majstrować. • Nie wolno manipulować przy systemach lub funkcjach zabezpieczeń kosiarki do trawy ani ich blokować. • Przed uruchomieniem silnika należy odłączyć wszystkie sprzęgła noży i napędu. • Silnik należy uruchamiać zgodnie z instrukcją, stojąc z dala od noży. • Nie wolno przechylać kosiarki podczas uruchamiania silnika. • Nie wolno uruchamiać silnika, stojąc przed wyrzutnikiem. • Nie wolno zbliżać dłoni ani stóp do wirujących części. Nigdy nie należy stawać przed otworem wyrzutnika. • Nie wolno podnosić ani przenosić kosiarki, gdy silnik pracuje. • W następujących przypadkach należy zatrzymać silnik i odłączyć przewód świecy zapłonowej, upewniając się, że wszystkie części ruchome przestały się poruszać; gdy kosiarka jest wyposażona w kluczyk zapłonu, należy go wyjąć: - przed usuwaniem trawy blokującej nóż lub odblokowaniem wyrzutnika; - przed sprawdzaniem, czyszczeniem lub pracą przy kosiarce; - po uderzeniu w przeszkodę. Należy sprawdzić, czy kosiarka nie jest uszkodzona i dokonać ewentualnej naprawy przed ponownym uruchomieniem i użytkowaniem kosiarki; - jeśli kosiarka zaczyna wibrować w nietypowy sposób (należy natychmiast sprawdzić przyczynę). • W następujących przypadkach należy zatrzymać silnik i odłączyć przewód świecy zapłonowej, upewniając się, że wszystkie części ruchome przestały się poruszać; gdy kosiarka jest wyposażona w kluczyk zapłonu, należy go wyjąć: - zawsze, gdy kosiarka jest pozostawiana bez nadzoru; - przed uzupełnieniem paliwa. 164 Downloaded from www.Manualslib.com manuals search engine

• Należy zmniejszyć otwarcie przepustnicy podczas wyłączania silnika; jeśli silnik jest wyposażony w zawór odcinający, należy odciąć dopływ paliwa po zakończeniu pracy. • Kosiarkę można wykorzystywać tylko zgodnie z przeznaczeniem – do koszenia i zbierania trawy. Każdy inny sposób wykorzystania może stanowić zagrożenie lub spowodować uszkodzenie urządzenia.

Konserwacja i przechowywanie • Należy sprawdzić, czy wszystkie nakrętki, wkręty i śruby są dokręcone, co pozwoli utrzymać kosiarkę w odpowiednim stanie technicznym. • Nie wolno przechowywać urządzenia z paliwem w zbiorniku w pomieszczeniu, gdzie opary paliwa mogą dotrzeć do iskry lub otwartego płomienia. • Przed odstawieniem urządzenia do pomieszczenia należy poczekać, aż silnik ostygnie. Przed przystąpieniem do przechowywania kosiarki do trawy należy ją oczyścić i zakonserwować. • Aby zmniejszyć zagrożenie pożarowe, należy zwracać uwagę, aby silnik, tłumik, przedział akumulatora oraz obszar przechowywania paliwa nie były pokryte trawą, liścmi lub nadmiarem smaru. • Należy często sprawdzać, czy worek na trawę nie jest zużyty lub uszkodzony. • Ze względów bezpieczeństwa należy wymieniać zużyte lub uszkodzone części. • Jeśli trzeba opróżnić zbiornik paliwa, należy to robić na wolnym powietrzu. • Niewłaściwa konserwacja, stosowanie niezgodnych części zamiennych albo demontaż lub przeróbka zabezpieczeń grozi uszkodzeniem kosiarki do trawy i poważnymi obrażeniami w przypadku operatora. • Stosować wyłącznie noże i części zamienne zalecane przez producenta. Stosowanie nieoryginalnych części grozi uszkodzeniem urządzenia i obrażeniami w przypadku operatora. Należy dbać o dobry stan techniczny kosiarki do trawy. • Jeżeli mechanizm zatrzymywania noża nie działa, należy skorzystać z pomocy w punkcie serwisowym.

Transportowanie i obchodzenie się z urządzeniem • W każdym przypadku obchodzenia się, podnoszenia, transportowania lub przechylania urządzenia należy: - nosić wytrzymałe rękawice robocze; - trzymać urządzenie za miejsca gwarantujące bezpieczny chwyt, uwzględniając masę i jej rozkład; - wykorzystać odpowiednią liczbę osób względem masy urządzenia oraz właściwości pojazdu lub miejsca, w którym urządzenie ma być eksploatowane bądź przechowywane. • Podczas transportu urządzenie należy zamocować za pomocą lin lub łańcuchów.

OSTRZEŻENIE: Nie dotykać obracającego się noża.

OSTRZEŻENIE: Paliwo należy uzupełniać w przewiewnym miejscu; silnik musi być wyłączony.

3. OPIS CZĘŚCI (Rys. 1 i 2) Zestaw obejmuje: A: Klucz do świec zapłonowych B: Klin rozdrabniający

4. DANE TECHNICZNE Model Typ silnika Własny napęd Pojemność silnika

PLM4120N PLM4620N Seria B&S 500E Seria B&S 625E Nie

2,4 kW Szerokość noża

Pojemność zbiornika paliwa

Pojemność zbiornika oleju

Pojemność kosza na trawę

Masa netto Regulacja wysokości

25 – 70 mm, 5 stopniowa

25 – 70 mm, 5 stopniowa

84,6dB(A) (K=3dB(A))

Gwarantowany poziom mocy akustycznej w pozycji operatora (Zgodnie z normami EN ISO 5395-1 Aneks F i EN ISO 5395-2, EN ISO 4871) Zmierzony poziom mocy akustycznej Gwarantowany poziom mocy akustycznej (Zgodnie z dyrektywą 2000/14/WE)

5-1 MONTAŻ SKŁADANEGO UCHWYTU A) Zamocować dolną część uchwytu do obudowy za pomocą dwóch zestawów śrub, podkładek i pokręteł blokujących, jak pokazano. (Rys. 3, Rys. 4, Rys. 5, Rys. 6) B) Zwolnić górną część uchwytu, aby go rozłożyć. Zamocować górną i dolną część uchwytu razem za pomocą dwóch zestawów śrub, podkładek i pokręteł blokujących. (Rys. 7, Rys. 8, Rys. 9) C) Umieścić wszystkie przewody na rurze uchwytu. Przytwierdzić je na środkowej dolnej części uchwytu przy użyciu zacisków, aby przewody był zamocowane na zewnątrz urządzenia. W przeciwnym wypadku przewody mogą zostać pochwycone podczas otwierania/ zamykania tylnej pokrywy lub zagięte podczas składania górnej części uchwytu. (Rys. 10)

96dB(A) 5,738 m/s2 K=1,5m/s2

Nacisnąć od zewnątrz, aby wyczepić dźwignię z zaczepu. Przesunąć dźwignię w przód lub w tył, aby zmienić wysokość. (Rys. 15 oraz patrz punkt 8-8)

6. USTAWIANIE ODPOWIEDNIEJ WYSOKOŚCI 1) Cofnąć pokrętło blokujące, mocujące dolną część uchwytu. (Rys. 16) 2) Patrz także Rys. 17, przesunąć dolną część uchwytu w górę lub w dół, ustawiając odpowiednią wysokość. W tym modelu kosiarki do trawy dostępne są 3 wysokości; przy 1. wysokości dolna część uchwytu jest najwyżej, a przy 3. najniżej. 3) Po ustawieniu odpowiedniej wysokości należy przymocować dolną część uchwytu za pomocą pokręteł blokujących.

5-2 MONTAŻ KOSZA NA TRAWĘ 1. Aby zamocować: unieść tylną pokrywę i zaczepić kosz na trawę na tylnej części korpusu. (Rys. 11, Rys. 12) 2. Aby zdjąć: chwycić i unieść tylną pokrywę, a następnie zdjąć kosz.

5-3 UCHWYT ROZRUSZNIKA Przesunąć uchwyt rozrusznika od silnika do prowadnicy linki. (Rys. 13, Rys. 14)

OSTRZEŻENIE: Lewą i prawą stronę dolnej części uchwytu należy ustawić na tej samej wysokości.

7. 2 W 1 Funkcjonalność tych kosiarek do trawy można zmieniać odpowiednio do zastosowania: z kosiarki do trawy z koszem montowanym z tyłu na kosiarkę z rozdrabnianiem. 165

Downloaded from www.Manualslib.com manuals search engine

Co to jest rozdrabnianie? Podczas rozdrabniania trawa jest ścinana, a następnie drobno szatkowana i rozsypywana na pasie trawy jako nawóz. Wskazówki dotyczące koszenia z rozdrabnianiem: - Regularnie przycinać maks. o 2 cm trawy, z 6 cm do 4 cm wysokości. - Stosować ostry nóż tnący. - Nie kosić wilgotnej trawy. - Ustawić maksymalną prędkość silnika. - Przesuwać kosiarkę z prędkością roboczą. - Regularnie czyścić klin rozdrabniający, wewnętrzną stronę obudowy oraz ostrze noża.

PIERWSZA METODA: Przygotowanie do koszenia z rozdrabnianiem OSTRZEŻENIE: Tylko gdy silnik jest wyłączony, a nóż zatrzymany. 1. Unieść tylną pokrywę i zdjąć kosz na trawę. 2. Wcisnąć klin rozdrabniający w korpus. Zablokować klin rozdrabniający przy użyciu przycisku w wycięciu w korpusie. (Rys. 18, Rys. 19) 3. Ponownie opuścić tylną pokrywę.

DRUGA METODA: Koszenie z koszem na trawę 1. W celu koszenia z koszem na trawę należy usunąć klin rozdrabniający i zamocować kosz na trawę. 2. Wyjmowanie klina rozdrabniającego. - Unieść tylną pokrywę i wyjąć klin rozdrabniający.

Przed przechyleniem lub obróceniem kosiarki w celu konserwacji noża lub usunięcia oleju należy opróżnić zbiornik paliwa.

OSTRZEŻENIE: Nie wolno napełniać zbiornika paliwa w zamkniętych pomieszczeniach, przy pracującym silniku; po pracy należy odczekać, aż silnik ochłodzi się przez co najmniej 15 minut po wyłączeniu.

8-2 ABY URUCHOMIĆ SILNIK I ZAŁĄCZYĆ NÓŻ 1. Urządzenie jest wyposażone w gumową fajkę na końcówce świecy zapłonowej; należy się upewnić, że metalowa pętla na końcu przewodu świecy zapłonowej (wewnątrz fajki) jest prawidłowo przymocowana na metalowym styku świecy zapłonowej. 2. Przed uruchomieniem silnika nacisnąć pompkę zastrzykową od 3 do 5 razy. (Rys. 20) 3. Przy rozruchu silnika zimnego należy przestawić dźwignię ssania przepustnicy w położenie „ ”. W przypadku uruchamiania rozgrzanego silnika i podczas pracy, należy ustawić dźwignię ssania przepustnicy w położeniu „ ”. (Rys. 21) 4. Stojąc za urządzeniem, należy przytrzymać uchwyt wyłącznika, opierając go o górną część uchwytu, jak pokazano na Rys. 22. 5. Chwycić uchwyt rozrusznika jak pokazano na Rys. 22 i szybko pociągnąć w górę. Po uruchomieniu silnika powoli cofnąć uchwyt rozrusznika do prowadnicy linki. Zwolnić uchwyt wyłącznika, aby zatrzymać silnik i nóż. Silnik należy uruchamiać zgodnie z instrukcją, stojąc z dala od noża.

OSTRZEŻENIE: Tylko gdy silnik jest wyłączony, a nóż zatrzymany.

8. INSTRUKCJE UŻYTKOWANIA 8-1 PRZED URUCHOMIENIEM Należy uzupełniać poziom benzyny i oleju w silniku zgodnie z oddzielną instrukcją obsługi silnika dołączoną do kosiarki. Należy uważnie przeczytać tę instrukcję.

OSTRZEŻENIE: Benzyna jest bardzo łatwopalna. Należy ją przechowywać w pojemnikach przeznaczonych do tego celu. Paliwo można uzupełniać tylko na wolnym powietrzu, przed uruchomieniem silnika; nie wolno palić podczas uzupełniania lub przelewania paliwa. Nie wolno zdejmować korka wlewu paliwa lub uzupełniać paliwa, gdy silnik pracuje lub gdy jest rozgrzany. W przypadku, gdy benzyna zostanie rozlana, nie wolno uruchamiać silnika, ale przesunąć kosiarkę z dala od obszaru pokrytego paliwem oraz zapobiegać wystąpieniu zapłonu aż do chwili, gdy opary benzyny ulotnią się. Należy sprawdzić, czy wszystkie korki wlewu paliwa i innych zbiorników są bezpiecznie założone. 166 Downloaded from www.Manualslib.com manuals search engine

Nie wolno przechylać kosiarki podczas uruchamiania silnika. Uruchomić kosiarkę na równym podłożu, pozbawionym wysokiej trawy lub przeszkód. Nie wolno zbliżać rąk i stóp do obracających się części. Nie wolno uruchamiać silnika, stojąc przed wyrzutnikiem.

8-3 UŻYTKOWANIE Podczas pracy należy mocno trzymać uchwyt wyłącznika obiema rękami.

Uwaga: Gdy podczas pracy uchwyt wyłącznika zostanie zwolniony, silnik zatrzyma się, więc kosiarka przestanie działać.

OSTRZEŻENIE! Kosiarkę do trawy wyposażono w hamulec silnika zabezpieczający przed niezamierzonym uruchomieniem urządzenia. Aby móc uruchomić silnik, należy pociągnąć za dźwignię hamulca. Po zwolnieniu dźwigni sterowania hamulcem powinna ona powracać do pierwotnego położenia, w którym silnik jest automatycznie wyłączany.

Uwaga: Hamulec silnika (dźwignia hamulca): Dźwignia służy do zatrzymywania silnika. Po zwolnieniu dźwigni, silnik i nóż zatrzymują się automatycznie. Podczas koszenia dźwignię należy trzymać w pozycji roboczej. Przed przystąpieniem do koszenia należy sprawdzić kilka razy dźwignię uruchamiania/ zatrzymywania, aby upewnić się, że działa prawidłowo. Upewnić się, że linka naciągu działa bezproblemowo (tzn. nie zahacza o nic, ani się nie wygina).

8-4 ABY ZATRZYMAĆ SILNIK UWAGA: Nóż obraca się przez kilka sekund po wyłączeniu silnika. 1. Zwolnić uchwyt wyłącznika, aby zatrzymać silnik i nóż. 2. Należy odłączyć i uziemić przewód świecy zapłonowej, jak to opisano w oddzielnej instrukcji obsługi silnika, aby zapobiec przypadkowemu rozruchowi, gdy kosiarka jest pozostawiona bez nadzoru.

8-5 WSKAZÓWKI DOTYCZĄCE EFEKTYWNEGO ROZDRABNIANIA Usunąć wszelkie odpadki z trawnika. Sprawdzić, czy na trawniku nie ma kamieni, gałęzi, drutów lub innych przedmiotów, które mogłyby zostać wyrzucone przez kosiarkę w dowolną stronę i spowodować poważne obrażenia u użytkownika lub innych osób, jak również straty materialne i zniszczenia w otoczeniu. Nie kosić wilgotnej trawy. Aby rozdrabnianie było skuteczne, nie można kosić wilgotnej trawy, gdyż przywiera ona do spodniej części korpusu kosiarki, co uniemożliwia prawidłowe rozdrabnianie. Nie ścinać więcej niż 1/3 długości źdźbła. W przypadku rozdrabniania, zaleca się cięcie 1/3 długości źdźbeł trawy. Należy kontrolować prędkość jazdy kosiarki, aby rozdrobniona trawa była równomiernie rozrzucana na trawniku. W przypadku cięcia wyjątkowo gęstej trawy może być konieczne utrzymywanie najniższej prędkości, aby uzyskać prawidłowe cięcie i rozdrabnianie. Przy koszeniu wysokiej trawy może być konieczne dwukrotne koszenie trawnika; przy drugim koszeniu należy zmniejszyć wysokość cięcia o kolejną 1/3 długości źdźbeł i ewentualnie zmienić trasę koszenia. Zachodzenie na poprzedni pas przy każdym przejściu pozwala usunąć źdźbła pozostałe po poprzednim przejściu. Podczas koszenia należy całkowicie otworzyć przepustnicę kosiarki, aby uzyskać najlepsze cięcie i aby rozdrabnianie było jak najbardziej efektywne. Oczyścić spód korpusu kosiarki. Należy pamiętać, aby czyścić spodnią część korpusu kosiarki po każdym użyciu, aby zapobiec gromadzeniu się trawy, co uniemożliwia prawidłowe rozdrabnianie. Rozdrabnianie liści: Pozytywny wpływ na trawnik może mieć również rozdrabnianie liści. Przy rozdrabnianiu liści należy sprawdzić, czy są one suche i czy nie zalegają zbyt grubą warstwą na trawniku. Nie należy czekać, aż wszystkie liście spadną z drzew, aby je rozdrobnić.

OSTRZEŻENIE: W przypadku uderzenia w przeszkodę należy zatrzymać silnik. Odłączyć przewód od świecy zapłonowej, dokładnie sprawdzić, czy kosiarka nie jest uszkodzona i naprawić uszkodzenia przez ponownym uruchomieniem i użytkowaniem kosiarki. Nadmierne drgania kosiarki podczas pracy są objawem uszkodzenia. Kosiarkę należy natychmiast sprawdzić i naprawić.

8-6 KOSZ NA TRAWĘ Opróżnić i oczyścić worek, upewnić się, że jest czysty oraz że jego otwory nie są pozapychane. (Rys. 23)

8-7 KORPUS Spodnia część korpusu kosiarki powinna być czyszczona po każdym użyciu, aby zapobiec gromadzeniu się ściętej trawy, liści, ziemi lub innych zabrudzeń. W przypadku nagromadzenia zanieczyszczeń zwiększa się ryzyko korozji oraz zmniejsza się efektywność rozdrabniania. Korpus można oczyścić po odwróceniu kosiarki i wyszorowaniu odpowiednim narzędziem (należy sprawdzić, czy przewód świecy zapłonowej jest odłączony).

8-8 REGULACJA WYSOKOŚCI UWAGA: W żadnym razie nie wolno dokonywać regulacji kosiarki bez zatrzymania silnika i odłączenia przewodu świecy zapłonowej.

UWAGA: Przed zmianą wysokości koszenia należy zatrzymać kosiarkę i odłączyć przewód świecy zapłonowej. Kosiarka jest wyposażona w centralną dźwignię regulacji wysokości, którą można ustawić w pięciu położeniach. 1. Przed zmianą wysokości koszenia należy zatrzymać kosiarkę i odłączyć przewód świecy zapłonowej. 2. Centralna dźwignia regulacji pozwala na ustawienie jednej z pięciu wysokości. 3. Aby zmienić wysokość cięcia, należy nacisnąć dźwignię regulacji w kierunku do koła i przesunąć ją w górę lub w dół, aby uzyskać odpowiednią wysokość (Rys. 24). Wszystkie koła będą ustawione na tę samą wysokość.

9. KONSERWACJA ŚWIECA ZAPŁONOWA Należy stosować tylko oryginalne świece zapłonowe. Zaleca się wymieniać świecę zapłonową co 100 godzin pracy. (patrz INSTRUKCJA OBSŁUGI SILNIKA)

KLOCKI HAMULCOWE Klocki hamulcowe silnika należy regularnie kontrolować i/ lub wymieniać w punkcie serwisowym. W przypadku wymiany stosować wyłącznie oryginalne części.

167 Downloaded from www.Manualslib.com manuals search engine

10. SMAROWANIE UWAGA: ODŁĄCZYĆ ŚWIECĘ ZAPŁONOWĄ PRZED ROZPOCZĘCIEM CZYNNOŚCI KONSERWACYJNYCH. 1. KOŁA – przesmarować łożyska kulkowe w każdym kole co najmniej raz w sezonie, używając lekkiego oleju. 2. SILNIK – wskazówki dotyczące smarowania podane zostały w instrukcji silnika. 3. WYŁĄCZNIK – przesmarować przeguby na uchwycie wyłącznika i przewodzie co najmniej raz w sezonie, używając lekkiego oleju. Wyłącznik musi przesuwać się swobodnie w obu kierunkach.

11. CZYSZCZENIE UWAGA: Nie myć silnika przy użyciu węża. Woda może uszkodzić silnik lub zanieczyścić układ paliwowy. 1. Przetrzeć korpus suchą szmatką. 2. Wymyć spodnią część korpusu, przechylając kosiarkę tak, aby świeca zapłonowa była skierowana w górę.

11-1 FILTR POWIETRZA SILNIKA UWAGA: Nie wolno dopuścić, aby zabrudzenia lub pył zapchały piankowy wkład filtra powietrza. Wkład filtra powietrza musi być konserwowany (czyszczony) po 25 godzinach normalnej eksploatacji. Wkład piankowy musi być regularnie konserwowany, jeśli kosiarka jest użytkowana w suchym i zapylonym otoczeniu. (patrz INSTRUKCJA OBSŁUGI SILNIKA)

Aby OCZYŚCIĆ FILTR POWIETRZA 1. Dla PLM4120N: Unieść zaczepy na górze pokrywy filtra. Dla PLM4620N: Odkręcić śrubę. 2. Zdjąć pokrywę. 3. Umyć wkład filtra w wodzie z mydłem. NIE UŻYWAĆ BENZYNY! 4. Osuszyć wkład filtra powietrzem. 5. Umieścić kilka kropel oleju SAE30 na wkładzie piankowym i mocno ścisnąć, aby usunąć nadmiar oleju. 6. Ponownie zamontować filtr. 7. Zamknąć pokrywę filtra.

przypadkowemu uruchomieniu silnika. Należy chronić dłonie, wykorzystując wytrzymałe rękawice lub szmatkę do pochwycenia noża tnącego. Przechylić kosiarkę, jak to opisano w oddzielnej instrukcji silnika. Odkręcić śrubę z łbem sześciokątnym oraz podkładkę, która utrzymuje ostrze i uchwyt ostrza na wale korbowym silnika. Zdjąć nóż i uchwyt z wału korbowego.

OSTRZEŻENIE: Okresowo sprawdzać, czy na uchwycie noża nie widać pęknięć, zwłaszcza po napotkaniu przeszkody. Wymienić w razie potrzeby. Aby koszenie było efektywne, nóż musi być ostry. Nóż można ponownie naostrzyć, demontując go i szlifując lub uzupełniając ubytki, starając się zachować kształt oryginalnego noża. Bardzo ważna kwestia to równomierne szlifowanie każdej krawędzi tnącej, dzięki czemu nóż jest dobrze wyważony. Brak wyważenia może spowodować nadmierne drgania, co z kolei powoduje uszkodzenie silnika i kosiarki. Należy pamiętać, aby starannie wyważyć nóż po ostrzeniu. Wyważenie noża można sprawdzić, kładąc go na wkrętaku o zaokrąglonym pręcie. Należy szlifować cięższy koniec noża, aż do uzyskania zadowalającego wyważenia. (Rys. 26) Przed ponownym zamocowaniem noża i uchwytu noża należy przesmarować lekkim olejem wał korbowy i wewnętrzną powierzchnię uchwytu noża. Zamontować uchwyt noża na wale korbowym. Patrz Rys. 26. Umieścić nóż tak, aby numer części był skierowany w stronę przeciwną do uchwytu. Wyosiować podkładkę na nożu i wkręcić śrubę z łbem sześciokątnym. Dokręcić śrubę z łbem sześciokątnym momentem dokręcenia podanym poniżej.

11-3 MOMENT DOKRĘCENIA NOŻA Śruba środkowa musi być dokręcona z momentem 3545 Nm. Aby zapewnić bezpieczne użytkowanie urządzenia Należy okresowo sprawdzać WSZYSTKIE śruby i nakrętki pod kątem prawidłowego dokręcenia. Po długiej eksploatacji, zwłaszcza w otoczeniu o dużym zapyleniu, nóż będzie się częściej zużywał i utraci oryginalny kształt. Spowoduje to pogorszenie funkcji koszenia. Nóż należy wymieniać. Nóż należy wymieniać wyłącznie na oryginalny nóż. Za ewentualne straty spowodowane złym wyważeniem noża producent nie odpowiada. Przy wymianie noża należy stosować nóż zgodnie z oznaczeniami na poprzednim nożu (MAKITA 263001433 dla modelu PLM4120N; MAKITA 263001451 dla modelu PLM4620N) (aby zamówić nóż, należy skontaktować się z lokalnym przedstawicielem lub z producentem).

OSTRZEŻENIE: Nie dotykać obracającego się UWAGA: Wymienić filtr, jeśli jest on rozdarty, poszarpany, uszkodzony lub jeśli nie da się go wyczyścić. (Rys. 25 dotyczy modelu PLM4120N)

11-2 NÓŻ TNĄCY UWAGA: Należy pamiętać, aby odłączyć i uziemić przewód świecy zapłonowej przed rozpoczęciem konserwacji noża, co pozwoli zapobiec 168 Downloaded from www.Manualslib.com manuals search engine

11-4 SILNIK Konserwacja silnika opisana jest w oddzielnej instrukcji obsługi silnika. Wymiana oleju w silniku jest opisana w oddzielnej instrukcji dołączonej do kosiarki. Należy uważnie przeczytać wszystkie instrukcje. Konserwacja filtra powietrza jest opisana w oddzielnej instrukcji obsługi silnika. W przypadku bardzo dużego

zapylenia należy czyścić kosiarkę co kilka godzin. Słaba moc silnika oraz zalewanie to objawy wskazujące na konieczność konserwacji filtra powietrza. Konserwacja filtra powietrza jest opisana w oddzielnej instrukcji obsługi silnika dołączonej do kosiarki. Należy raz na sezon oczyścić świecę i ustawić wielkość szczeliny. Zaleca się wymianę świecy zapłonowej na początku każdego sezonu koszenia; należy sprawdzić w instrukcji obsługi silnika, jaki jest właściwy typ świecy oraz wielkość szczeliny. Należy regularnie czyścić silnik przy użyciu szmatki lub szczotki. Należy utrzymywać układ chłodzenia (obszar wokół dmuchawy) w czystości, aby zapewnić właściwy obieg powietrza, który jest niezbędny do prawidłowego działania silnika. Należy sprawdzić, czy trawa, ziemia i łatwopalne zanieczyszczenia zostały usunięte z obszaru wokół tłumika.

12. PRZECHOWYWANIE (POZA SEZONEM) Aby przygotować kosiarkę do przechowywania, należy wykonać następujące czynności: 1. Po ostatnim koszeniu w sezonie należy opróżnić zbiornik paliwa. a) Opróżnić zbiornika paliwa za pomocą pompy ssącej.

UWAGA: W razie przechowywania narzędzi w pomieszczeniu bez wentylacji lub w magazynie produktowym; - Należy podjąć kroki, aby zapobiec korozji urządzeń. Należy pokryć części urządzeń, zwłaszcza przewody i wszystkie części ruchome, warstwą lekkiego oleju lub silikonu. - Nie wolno zaginać lub załamywać przewodów. - Jeśli linka rozrusznika odłączy się od prowadnicy linki na uchwycie, należy odłączyć i uziemić przewód świecy zapłonowej, nacisnąć uchwyt ustawienia noża i powoli wyciągnąć linkę rozrusznika z silnika. Przełożyć linkę rozrusznika przez prowadnicę linki na uchwycie.

Transportowanie Wyłączyć silnik i odczekać aż ostygnie. Następnie odłączyć przewód świecy zapłonowej i opróżnić zbiornik paliwa zgodnie z instrukcją obsługi silnika. Przejeżdżając kosiarką do trawy po nierównym terenie, uważać, aby nie wygiąć lub nie uszkodzić noża.

UWAGA: Nie spuszczać paliwa w zamkniętych pomieszczeniach, w pobliżu otwartego ognia itp. Zabrania się palenia papierosów! Opary paliwa mogą spowodować wybuch lub pożar. b) Uruchomić silnik i zaczekać, aż zużyje całe pozostałe paliwo i zgaśnie. c) Wyjąć świecę zapłonową. Używając smarowniczki, wlać około 20 ml oleju do komory spalania. Pociągnąć za linkę rozrusznika, aby równomiernie rozprowadzić olej w komorze spalania. Włożyć świecę zapłonową. 2. Dokładnie wyczyścić i nasmarować kosiarkę do trawy zgodnie z opisem w punkcie „SMAROWANIE”. 3. Lekko nasmarować nóż, aby zapobiec korozji. 4. Przechowywać kosiarkę do trawy w suchym i czystym pomieszczeniu zabezpieczonym przed mrozem, poza zasięgiem osób nieupoważnionych.

UWAGA: Przed odstawieniem kosiarki do trawy w celu jej przechowania należy odczekać, aż silnik całkowicie ostygnie.

169 Downloaded from www.Manualslib.com manuals search engine

13. ROZWIĄZYWANIE PROBLEMÓW PROBLEM Silnik nie uruchamia się.

PRAWDOPODOBNA PRZYCZYNA ROZWIĄZANIE Dźwignia ssania przepustnicy w położeniu niewłaściwym dla danych warunków.

Przesunąć dźwignię ssania przepustnicy we właściwe położenie.

Zbiornik paliwa jest pusty.

Napełnić zbiornik paliwem: patrz INSTRUKCJA OBSŁUGI SILNIKA.

Wkład filtra powietrza jest zabrudzony.

Oczyścić wkład filtra powietrza: patrz INSTRUKCJA OBSŁUGI SILNIKA.

Obluzowana świeca zapłonowa.

Dokręcić świecę momentem 25-30 Nm.

Przewód świecy zapłonowej poluzowany lub odłączony od świecy.

Założyć przewód świecy zapłonowej na świecę.

Szczelina świecy jest nieprawidłowa.

Ustawić szczelinę pomiędzy elektrodami na 0,7 do 0,8 mm.

Świeca zapłonowa jest wadliwa.

Zamontować nową świecę zapłonową z prawidłową szczeliną. patrz INSTRUKCJA OBSŁUGI SILNIKA.

Gaźnik jest zalany paliwem.

Wyjąć wkład filtra powietrza i ciągnąć linkę rozrusznika, aż gaźnik się oczyści; wtedy zamontować wkład filtra powietrza.

Wadliwy moduł zapłonu.

Należy skontaktować się z punktem serwisowym firmy Makita.

Zabrudzenia, woda lub zawiesina w paliwie.

Usunąć paliwo i wyczyścić zbiornik. Napełnić zbiornik czystym, świeżym paliwem.

Trudności z uruchomieniem silnika lub Otwór napowietrzający w korku wlewu spadki mocy. paliwa jest zapchany.

Oczyścić lub wymienić korek zbiornika paliwa.

Wkład filtra powietrza jest zabrudzony. Oczyścić wkład filtra powietrza.

Silnik pracuje nierówno.

Nieprawidłowe obroty jałowe silnika.

Silnik dławi się na wysokich obrotach.

Świeca zapłonowa jest wadliwa.

Zamontować nową świecę zapłonową z prawidłową szczeliną. patrz INSTRUKCJA OBSŁUGI SILNIKA.

Szczelina świecy jest nieprawidłowa.

Ustawić szczelinę pomiędzy elektrodami na 0,7 do 0,8 mm.

Wkład filtra powietrza jest zabrudzony.

Oczyścić wkład filtra powietrza: patrz INSTRUKCJA OBSŁUGI SILNIKA.

Wkład filtra powietrza jest zabrudzony.

Oczyścić wkład filtra powietrza: patrz INSTRUKCJA OBSŁUGI SILNIKA.

Szczeliny w kryzie silnika są zapchane. Usunąć zabrudzenia ze szczelin. Żeberka i szczeliny pod obudową dmuchawy są zapchane.

Usunąć zabrudzenia z żeberek i szczelin.

Szczelina pomiędzy elektrodami świecy zapłonowej jest zbyt mała.

Ustawić szczelinę pomiędzy elektrodami na 0,7 do 0,8 mm.

Ograniczony przepływ powietrza.

Usunąć zanieczyszczenia ze szczelin, obudowy dmuchawy i otworów.

Nieprawidłowa świeca zapłonowa.

W przypadku PLM4120N, zamontować świecę zapłonową RC12YC lub QC12YC i żeberka chłodzące na silniku. W przypadki PLM4620N zamontować świecę zapłonową RJ19LMC i żeberka chłodzące na silniku.

Obluzowany zespół tnący.

Zespół tnący jest źle wyważony.

Silnik przegrzewa się.

Kosiarka drga w nieprawidłowy sposób.

170 Downloaded from www.Manualslib.com manuals search engine

14. OCHRONA ŚRODOWISKA Jeśli urządzenie wymaga wymiany po długim okresie użytkowania, nie wolno wyrzucać go wraz z odpadami komunalnymi, ale trzeba je zutylizować w sposób przyjazny dla środowiska. Dotyczy tylko krajów europejskich Deklaracja zgodności WE Firma Makita oświadcza, że poniższe urządzenie (urządzenia): Oznaczenie maszyny: Spalinowa kosiarka do trawy Nr modelu/ Typ: PLM4120N, PLM4620N Dane techniczne: Patrz „4. DANE TECHNICZNE” Spełniają następujące dyrektywy europejskie: 2004/108/WE, 2006/42/WE, 2000/14/WE i 2005/88/ WE Są produkowane zgodnie z następującymi normami lub dokumentami normalizacyjnymi: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982 Dokumentacja techniczna zgodna z normą 2006/42/WE dostępna jest w siedzibie: Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia Procedura oceny zgodności wymagana przez Dyrektywę 2000/14/WE została przeprowadzona zgodnie z Załącznikiem VI. Jednostka notyfikowana: TÜV SÜD Industrie Service GmbH Westendstrasse 199, D-80686 München, Niemcy Numer identyfikacyjny: 0036 PLM4120N Mierzony poziom mocy akustycznej: 93,4 dB Gwarantowany poziom mocy akustycznej: 96 dB PLM4620N Mierzony poziom mocy akustycznej: 93,6 dB Gwarantowany poziom mocy akustycznej: 96 dB 22.8.2014
