Tipo de motor	Termoeléctrico a gasolina
Alimentación	Gasolina
Tipo de corte	Rotativo
Ancho de corte	No especificado
Altura de corte	Ajustable, varias posiciones
Capacidad del tanque	No especificado
Tipo de arranque	Manual (cuerda)
Transmisión	No especificado
Peso	No especificado
Ruedas	4 ruedas, fijas
Recolector de césped	Con bolsa de recogida
Manillar	Ajustable en altura
Uso recomendado	Jardín doméstico
Material de la carcasa	Acero o plástico reforzado
Accesorios incluidos	No especificado

Preguntas frecuentes - PLM4621N2 MAKITA

¿Cómo arrancar la cortadora MAKITA PLM4621N2?

Asegúrese de que el tanque esté lleno de gasolina y que el aceite esté en el nivel adecuado. Tire del cable de arranque mientras mantiene presionado el botón de seguridad.

¿Qué hacer si la cortadora no arranca?

Verifique que el tanque de gasolina esté lleno, que el filtro de aire esté limpio y que la bujía esté en buen estado. Si el problema persiste, consulte el manual de usuario.

¿Cómo ajustar la altura de corte?

Utilice la palanca de ajuste de altura ubicada en las ruedas para ajustar la altura de corte según sus preferencias.

¿Cuál es el ancho de corte de la cortadora?

La MAKITA PLM4621N2 tiene un ancho de corte de 46 cm.

¿Cómo mantener la cortadora?

Limpie la cuchilla después de cada uso, verifique regularmente el nivel de aceite y reemplace el filtro de aire y la bujía según las recomendaciones del manual.

¿Cómo cambiar la cuchilla de la cortadora?

Apague la cortadora, retire el tornillo que sujeta la cuchilla con una llave, luego retire la cuchilla desgastada y reemplácela por una nueva. Asegúrese de apretar bien el tornillo.

¿Qué tipo de aceite debo usar?

Utilice aceite de motor de calidad SAE 30 o 10W-30 para temperaturas más frías.

La cortadora hace un ruido excesivo, ¿qué hacer?

Verifique si hay escombros bloqueando la cuchilla o el motor. Asegúrese también de que la cuchilla esté bien afilada y en buen estado.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas de repuesto se pueden comprar a través de distribuidores autorizados de Makita o directamente en el sitio web de Makita.

¿Cuál es la garantía de la cortadora MAKITA PLM4621N2?

La cortadora generalmente está cubierta por una garantía de 2 años, verifique las condiciones específicas en el manual de usuario.

MANUAL DE USUARIO PLM4621N2 MAKITA

Numero identificativo: 0036

PLM4120N

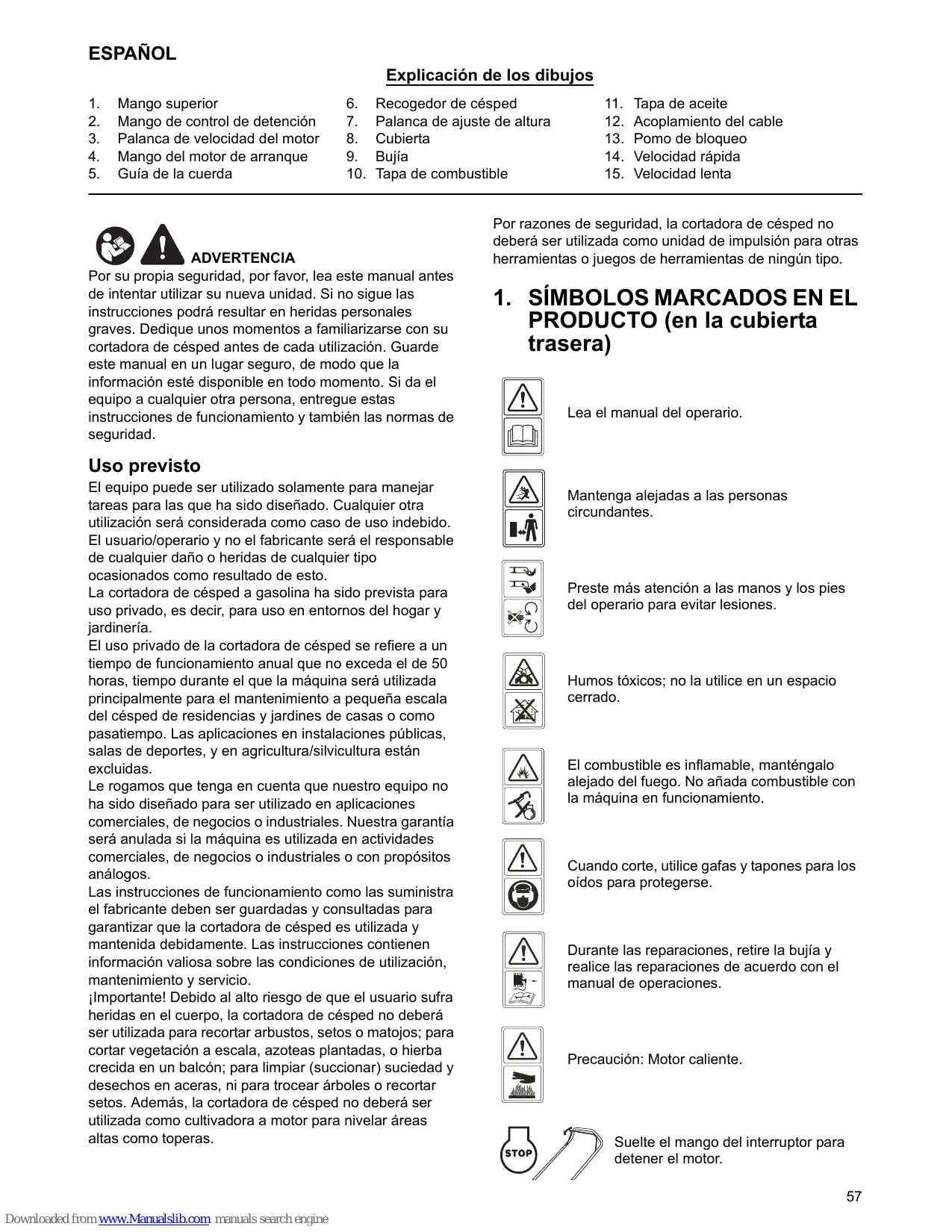

Explicación de los dibujos

1. Mango superior
2. Mango de control de detencion
3. Palanca de velocidad del motor
4. Mango del motor de arranque

5. Guía de la性和 el concepto de la或多一面idad

6. Recogedor de cesped

7. Palanca de ajuste de alta
8. Cubierta
9. Bujía

10. Tapa de combustible

11. Tapa de aceite

12. Acoplamento del cable
13. Pomo de bloqueo
14. Velocidad rápida
15. Velocidad lenta

ADVERTENCIA

Por su propia seguridad, por favor, lea este manual antes de intentar utiliser su nuova unidad. Si nocede las instruccionesEARáresultar en heridas personales graves.Dediqueunos momentosafamiliarizarsecon su cortadora decespedantesdecadutilizacion.Garde estemanual enun lugar seguro,de modo que la informacionestedisponible en todo momento.Sida el equipo acualquierotra persona,intregue estas instruccionesdefuncionamento y tambiénlasnormasdeseguidad.

Uso previsto

El equipo puede ser utilizado solamente para manejar tareas para las que ha sido Diseñado. Cualquier otherutilización sera considerada como caso de uso indefinido.

El usuario/operario y no el fabricante sera el responsable de该如何 quier daño o heridas de该如何 tipo occasionados como resultado de this.

La cortadora de césped a gasolina ha sido prevista para uso privado, es decide, para uso en entornos del hogar y jardinería.

El uso privado de la cortadora de césped se refiere a un tiempo de funciona unanal que no exceeda el de 50 horas, tiempo durante el que laquina sera utilizada principalmente para elostenimiento aklequeña escaladel césped de residencias y jardines de casas o como pasatiempo. Las aplicaciones en instalaciones Públas, salas de deportes, y en agricultura/silvicultura está excluidas.

Le rogamos queonga en cuenta que nuestros equipos no ha sido Diseñado para ser utilisé en aplicaciones commerciales, deNegocios o industriales. Nuestra garantía sera anulada si laquina es realizada enactividades commerciales, denegocios orindustriales o con propósitos anomalos.

Las instrucciones de funciona como las suministra el fabricante deben ser guardadas y consultadas para garantizar que la cortadora de césped es realizada y mantenenda debidamente. Las instrucciones contienen información valiosa sobre las conditiones de uso, mantenimiento y servicios.

I'Importante! Debido al alto riesgo de que el usuario sufra heridas en el cuerpo, la cortadora de césped no deben ser realizada para recortar arbustos, setos o matojos; para cortar vegetacion a escala, azoteas plantadas, o hierba crecida en un balcón; para limpiar (suctionar) suciedad y desechos en aceras, ni para trocear árboles o recortar setos. Además, la cortadora de césped no deben ser realizada como cultivadora a motor para nivelar áreas altas como toperas.

Por razones de seguridad, la cortadora de césped no deverá ser realizada como unidad de impulsión para otheras herramentas o juegos de herrimentas de ningún tipo.

1. SÍMBOLOS MARCADOS EN EL PRODUCTO (en la cubierta trasera)

Lea el manual del operario.

Mantenga alejadas a las personas circundentes.

Preste más atencion a las manos y los pies del operario para evaporar lesiones.

Humos toxicos; no la utilise en un espacio cerrado.

El combustible es inflamable, manténgalo alejado del fuego. Noña combustible con laquina en funciona.

Cuando corte, utilise gafas y tapones para los oidos para protegerse.

Durante las reparaciones, retire la bujía y realizas las reparaciones de acuerdo con el manual de operaciones.

Precaución: Motor caliente.

Suelte el mango del interruptor para detener el motor.

2. NORMAS GENERALES DE SEGURIDAD

ADVERTENCIA: Cuando seutilicen

herramientos a gasolina, siempre deben tomarse precauciones de seguridad para reducir el riesgo de lesiones personales graves y/o daños en la unidad. Lea todas las instrucciones antes de utilizing este producto y guardelas para futuras consultas.

ADVERTENCIA:Estaquina create un Campo

electromagnético durante su funcionaimiento. En ciertas circunstancias este campo pueda interferir con implantes médicos activos o pasivos. Para reducir el riesgo de lesiones graves o fatales, se recomienda a las personas con implantes médicos que consulten con su doctor y el fabricante del implante Médico antes de utiliser estaquina.

Formación

• Lea las instrucciones atentamente. Familiaricese con los controlles y el uso correcto del equipo. Aprendá como detener el motor rápidamente.

• Utilice la cortadora de césped solamente con la finalidad para la que se diseñó, es decide, paraURTAR y recoger césped. Cualquier otherwisepuede ser peligroso yuede provocardañosa laquina. Entre los ejemplos de uso inadequado se incluye:

• transporte de personas, niños o animales en laquina;

• ser transporte por laquina;
• utilizes laquina para remolcar o empujar cargas;
• utilizes laquina para recoger hojas o desechos;
• utiliser laquina para recortar setos o paraURTAR vegetacion que no sea cesped;
• uso de la这笔a por más de una persona;

• utiliser la cuchilla en superficies que no sean césped.

• Nunca deje que los niños o personas que no estén familiarizadas con estas instrucciones realizen la cortadora de césped. Las normas locales可以选择 restringir la edad del operario.

• Nunca utilise la cortadora de césped:

-@m间隙asHayacercaceperanas,especialmente ninoos,o animales;
- si el operario ha tornado uno medicamento o una sustancia que pueda afectar a su capacidad de reación y concentración.

• Tenga en cuenta que el operario o el usuario es responsable de los accidentes o situaciones de peligro que se produzcan para otheras personas o su propidad.
• Los operarios deben recibir capacité apropiada en la utilizacion, el ajuste y el manejo de laquina, incluyendo las operaciones prohibidas.

Preparativos

• Mientras corte pasto, utilise calzado robusto y pantalones largos. No utilise el equipo cuando está descalzo o calce sandalias abiertas.

• Inspeccione minuciosamente el area donde se va a utiliser el equipo y retire todos los objetivos, como piedras, juguetes, palos y cables, que pueda ser lanzados por laquina.

• ADVERTENCIA- La gasolina es muy inflamable.

• almacene el combustible en contenedores diseñados asignIFICANTE para este propósito;

• reposte unicamente en exteriores y no fume durante el repostaje;
  -añada combustible antes deponer en marcha el motor. Nunca retire la tapa del deposito de combustible niañada gasolina cuando el motor esté的功能ando o cuando el motor está caliente
• si se derrama gasolina, no intenteponer en marcha el motor, aleje laquina del area del derrame y no cree ninguna fuente de ignacion hasta que se hayan disipado los vapeores;

-whelming a colocar las tapas del deposto de combustible y del conteditor y fijelas.

• Sustituya los silenciadores defectuosos.
• Antes del uso, inspeccione visualmente las cucillas para asegurarse de que los pernos de la cucilla o el Conjunto del cortador no estén gastados o dañados. Sustituya los pernos y las cucillas gastadas o dañadas en conjuntos para conservar el equilibrio.
• Compruebe regularmente para asegurar de que todos los enclavamente del arranque y los 控les que requiren en la presencia del operario están funcionalando debidamente.

Funcionamento

• No haga funciona el motor en un espacio cerrado en el que se pueda acumular los peligrosos vapeores de monóxido de carbono.
• No utilise laquina cuando está cansado, enfermo o bajo la influencia de alcohol u另一边 drogas.
• jAdvertencia! No utilise la cortadora de césped cuando haya riesgo de relámpagos.
• Se recomienda limitar la duración de la operation, para minimizar los riesgos derivados del ruido y la vibración.
• Tenga cuidado cuando utilise la cortadora de césped en pendentes y cerca de declives, zanjas o terraplenes.
• Corte el pasto solamente de día o con una buena luz artificial.
• No utilise el equipo con pasto humedo cuando sea possible.
• Asegúrese siempre de que mantiene un buen equilibro en pendentes.
  Came, nunca corra.
• Para maquinas giratorias con ruedas, corte pasto de un lado a除外, nunca arriba y abajo.
• Tenga el máximo cuidado cuando cambie de direccion en perdentes.
• No corte pasto en pendentes con una inclinación excessiva.
• Tenga el máximo cuidado cuando invierta la marcha o tire de la cortadora de césped hacíaasted.

• Detenga la cucilla si la cortadora de césped debe inclinarse para su transporte cuando cruce superficies que no Sean césped, y cuando la transporte desde yhawkia el area en la que debe cortarse el césped.

• Nunca utilise la cortadora de césped con protecciones defectuosas o sin instalar dispositivos de seguridad, por exemple deflectores y/o recogedores de césped.

• Precaución: La cortadora de césped no deben ser realizada sin estar instalado el recogedor de césped entero o bien el protector de la abertura de descarga de cierre automatico.
• No cambie los ajustes del regulator del motor ni lo haga funciona a un régimenblemado elevado.
• No altere ni manipule ningún control de velocidad del motor@cuyo ajuste esté sellado.
• Los sistemas o caracteristicas de seguridad de la cortadora de césped no deben ser Manipulados ni inhabitables.
• Desembrague todos los engranajes del motor y las cuchillas antes deponer en marcha el motor.
• Ponga en marcha el motor con cuidado, de(acuerdo con las instrucciones, ymantenga los pies alejados de las cuchillas.
• No incline la cortadora de césped cuando ponga en marcha el motor.
• No ponga en marcha el motor cuando permanezca delante del transporte de salute.
• No coloque las manos o los pies cerca o problemas de las piezas que giran. Manténgase alojado de la abertura de salute en todo momento.
• Nunca alce o transporte la cortadora de césped,m润滑 el motor esté en funciona.

• Detenga el motor y desconecte el cable de la bucía, asegúrese de que todas las partes en movimiento se hayan detenido por Completely y retire la llave si la hay:

• antes de despejar atascos o desbloquear el conductor de salute;

• antes de comprobar, limpiar o trabajo en la cortadora de césped;
  -性和目的
• afterwards of golpear un objecto extraño. Compruebe si la cortadora de césped está dañada y realizce las reparaciones antes de volver aponer en marcha la cortadora de césped y utiliserla;

• si la cortadora de césped empieza a vibrar de modo anomalo (comprébela inmediamente).

• Detenga el motor y desconecte el cable de la bujía, asegúrese de que todas las partes en movimiento se hayan detenido por Completely y retire la llave si la hay: - cuandocede la cortadora de césped desatendida; - antes de repostar.

• Suelte el accelerador durante el apagado y, si el motor cuenta con una valvula de ciderre, corte el combustible cuando acabe deURTar el pasto.
• Utilice la cortadora de césped solamente con la finalidad para la que se diseño, paraURTAR y recoger césped. Cualquier otherwise uo suepe ser peligioso y pueda provocar daños a laquina.

Mantenimiento y almacenacimiento

• Mantenga todas las tuercas, los pernos y los tornillos apretados para asegurar de que el equipo está en un estado seguro de funcionaimiento.
• Nunca almacene el equipo con gasolina en el depóstito dentro de un edificio en el que los vapores能把ǚ偻ar a una llama o una chispa.
• Deje que el motor se enfré antes de almacenar el equipo en un lugar cerrado; limpie y haga el

mantenimiento a la cortadora de césped antes de almacenarla.

• Para reducir el riesgo de incendio, mantenga el motor, el silenciador, el compartmento de la batería y el área de almacenimiento de gasolina libres de pasto, hojas o un excesso de grasa.
• Compruebe el recogedor de pasto frecuentemente en busca de desgastes o deterioros.
• Reemplace las piezas gastadas o dañadas por su seguridad.
• Si se debe purgar el deposito de combustible, deben realizarse al aire libre.
• Un mantenimiento Incorrecto, la utilización de piezas de repuestos no homologadas, o la retirada o modificación de los componentes de seguridad coulden darñar la cortadora de césped y herir gravamente a los operarios.
• Utilice solamente las cucillas y piezas de repuestos recomendadas por el fabricante. La realizacion de piezas no genuinasuedeñar laquina y herir a los operarios.Mantenga la cortadora de cesped en buena conditiones de trabajo.
• Si el dispositivo de parada de la cucilla no funciona,pongase en contacto con el centro de servicios para que le ayuden.

Transporte y Manipulación

• Cuando laquina se deba Manipular, elevar, transporte o inclinar debe:

-utilizar guantes de trabajo robustos;
- sujetar laquina por los+puntos queofrecen un agarre seguro,teniendo en cuenta el peso y su distribución;
- utiliser un número adecuado de personas para el peso de laquina y las caracteristicas del vehiculo o del lugar en el que se debe colocar o del que se debe recoger.

• Durante el transporte, asegure laquina con cuerdas o cadenas.

ADVERTENCIA: No toque la cucilla en

movimiento.

ADVERTENCIA: Reposte en un area bien

ventilada con el motor apagado.

3. DESCRIPCION DE LAS PIEZAS (Fig. 1 y 2)

Incluyendo

A: Llave para bujías

B: Cúa para mulching (acolchado)

4. DATOS TÉCNICOS

Modelo	PLM4120N	PLM4620N
Tipo de motor	Serie B&S 500E	Serie B&S 625E
Autopropulsado	No	No
Cilindrada del motor	140 cm³	190 cm³
Potencia nominal	1,9 kW	2,4 kW
Ancho de la cucilla	410 mm	460 mm
Velocidad de ralentí	2.800/min	2.800/min
Capacidad del depósito de combustible	0,8 L	1,0 L
Capacidad del depósito de aceite	0,47 L	0,6 L
Capacidad del recogedor de césped	50 L	60 L
Peso neto	26,0 kg	31,1 kg
Ajuste de alta	25 – 70 mm, 5 ajustes	25 – 70 mm, 5 ajustes
Nivel de potencia sonora garantizo en la posición del operario (De(acuerdo con EN ISO 5395-1 Anexo F y EN ISO 5395-2, EN ISO 4871)	84,6 dB (A) (K = 3 dB (A))	83,5 dB (A) (K = 3 dB (A))
Nivel de potencia sonora medido	93,4 dB (A) K = 1,93 dB (A)	93,6 dB (A) K = 2,47 dB (A)
Nivel de potencia sonora garantizo (De(acuerdo con 2000/14/EC)	96 dB (A)	96 dB (A)
Vibración (De(acuerdo con EN ISO 5395-1 Anexo G y EN ISO 5395-2)	5,27 m/s²K = 1,5 m/s²	5,738 m/s²K = 1,5 m/s²

5. MONTAJE

5-1 MONTAJE DEL MANGO DE PLEGADO

A) Fije los manillas inferiores al chasis de la unidad con dos conjuntos de pemos, arandela y pamos de bloqueo, tal y como se muestra. (Fig. 3, Fig. 4, Fig. 5, Fig. 6)
B) Suelte los manillas superiores para el plegado. Conecte el manillar superior y el manillar inferior con dos conjuntos de pernos, arandelas y pamos de bloqueo. (Fig. 7, Fig. 8, Fig. 9)
C) Coloque todos los cables sobre los ejes del mango. Fíjelos alrededor de la parte media de los mangos inferiores mediante las abrazaderas de cables, de forma que los cables queden fjados a la parte exterior de laquina. De lo contrario, los cables peuvent pinzarse alAbrir o cerrar la cubierta posterior o bien poder quedar forzados alPLEgar el mango superior. (Fig. 10)

5-2 MONTAJE DEL RECOGEDOR DE CÉSPED

1. Para montarlo: Levante la cubierta trasera y enganche el recogedor de césped a la parte posterior del eje de la cortadora de césped. (Fig. 11, Fig. 12)
2. Para extraerlo: Sujete y levante la cubierta trasera y retire el recogedor de césped.

5-3 MANGO DEL MOTOR DE ARRANQUE

Mueva el mango del motor de arranque del motor a la guía de la性和. (Fig. 13, Fig. 14)

5-4 ALTURA DE CORTE

Ejerza una presión hacía fuera para desenganchar la palanca del bastidor. Mueva la palanca hacía delante o hacía atrás paraaabstárlaaltitude.(Fig.15y punto 8-8)

6. AJUSTE DE UNA ALTURA ADECUADA

1) Afloje el pomo de bloqueo que fjaba el manillar inferior. (Fig. 16)
2) Consulte la Fig. 17, suba y bajo el mango inferior y ajustelo en la alta correcta.

Se pueda elegir entre 3 alturas de ajuste en este tipo de cortadora de césped; en la alta 1, la separación entre el mango inferior y el suelo es la maxima, en la alta 3 es la minima.

3) Ajuste la.altura correcta y fije el mango inferior mediente los pocos de bloqueo.

ADVERTENCIA: El lado izquierdo y el lado

dicho del mango inferior se deben和睦ar en la mesma alta.

7. 2 EN 1

Estas cortadoras de césped se pueda adaptar desde su funcional normal,dependiendo de la finalidad de la aplicacion:

Desde cortadora de césped con descarga posterior y cortadora de mulching.

Que es el mulching?

Cuando realizé la operation de mulching, el césped se cortará en un paso y después se triturará en fragmentos

muy niños y se devolverá a la tira de césped como fertilizante natural.

Consejos para el corte de césped con mulching:

• Recorte normal con una.altura maxima de cesped de 2cm,de csped de 6cm a 4cm.
• Use una cucilla de corte aflada.
• No corte césped humedo.
• Ajuste la velocidad de motor Tmaxima.
• Desplaces solamente al paso de trabajo.
• Limpie regularamente la cuna para mulching, elazo interior del chasis y la cucilla de corte de cesped.

UNO: Adaptación para la cortadora de mulching

ADVERTENCIA: Sólo con el motor detenido y la

cortadora detenida por completeness.

1. Levante la cubierta posterior y retire el recogedor de césped.
2. Empuje la cuna de mulching hacla cubierta. Bloquee la cuna de mulching con el boton en la aperture de la cubierta. (Fig. 18, Fig. 19)
3. Vuelva a bajo la cubierta posterior.

DOS: Corte de césped con recogedor de césped

1. ParaURTcsped con el recogedor de csped,retire la cuna de mulching y monte el recogedor de csped.
2. Extracción de la cuna de mulching.
3. Levante la cubierta posterior y retire la cubierta de mulching.

ADVERTENCIA: Sólo con el motor detenido y la para detenida por Completely.

8-1 ANTES DE EMPEZAR

Reposte gasolina y aceite en el motor tal y como se indica en el manual de instrucciones del motor que se incluye por分开ado con la cortadora de pasto. Lea las instrucciones atentamente.

ADVERTENCIA: La gasolina es muy inflamable.

Almacene el combustible en contenedores diseñados asignOS.
específicolemente para espropoSito.

Reposte solamente al aire libre, antes deponer en marcha el motor y no fume cuando reposta o manipula el combustible.

Nunca retire la tapa del deposito de combustible niañada gasolina cuando el motor está funciona o cuando el motor está caliente.

Si se derrama gasolina, no intenteponer en marcha el motor, aleje laquina del area del derrame y no cree ninguna fuente de ignacion hasta que se hayan disipado los vapores.

Vuelva a colocar las tapas del deposito de combustible y del conteditor y fijelas.

Antes de inclinar la cortadora de césped para realizar el mantenimiento de la cucilla o drenar el aceite, retire el combustible del deposito.

ADVERTENCIA: Nunca rellene el deposto de

combustible en un recinto cerrado, con el motor functioning o cuando el motor no se haya sido sufrio durante 15 Minutes como minimums tras su uso.

8-2 PARA PONER EN MARCHA EL

MOTOR Y ENGRANAR LA CUCHILLA

1. Launidad está equipada con un capuchón de goma sobre el extremo de la bujía, asegúrese de que el bucle metalico del cable de la bujía (dentro del capuchón de goma) está fjado firmamente en la punta metalica de la bujía.
2. Pulse el bulbocebador de 3 a 5 vezes antes deponer en marcha el motor. (Fig. 20)
3. Cuando ponga en marcha el motor en frío, Coloque la palanca de velocidad del motor a la posición “ 品 ”. Cuando ponga en marcha el motor en caliente y durante las operaciones, gire la palanca de velocidad del motor a la posición 品 . (Fig. 21)
4. Colóquese detrás de la unidad, agarre el mango de control y sujételo contra el mango superior, como se muestra en la Fig. 22.
5. Sujete el mango del motor de arranque como se muestra en la Fig. 22 y tire de el=rapidamente. Devuelvalo lentamente al perno de guía de la性和 de..., es, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y, y,

Ponga en marcha el motor con cuidado de acuerdo con las instrucciones y mantenga los pies alejados de la cucilla.

No incline la cortadora de césped cuando ponga en marcha el motor. Ponga en marcha la cortadora de pasto en una superficie plana, sin pasto alto ni obstáculos.

Mantenga las manos y los pies alejados de las partes giratorias. No ponga en marcha el motor cuando permanezca delante de la abertura de salute.

8-3 PROCEDIMIENTOS DE USO

Durante el uso, sujetafirmamente el mango de control de detencion con ambas manos.

Nota: Durante el uso, cuando se suelete el mango

de control de detencion, el motor se detendra y, por lo tanto, se detendra la cortadora de cesped.

ADVERTENCIA! Para evitarrialquierarranque

no deseado de la cortadora de césped, esta viene equipada con un freno del motor que deben ser empujado hacía antes de poder arrancar el motor. Cuando la palanca de control del motor sea soltada debenvoltar a

su posición inicial, punto en el que el motor se apaga automatistically.

Nota: Freno del motor (mango del freno): Utilice

la palanca para parar el motor. Cuando suele la palanca el motor y la cuchilla se pararán automatistically. Para segar, mantenga la palanca en posición de trabajo. Antes de comenzar a segar, compruebe la palanca de inizio/parada varias vezes para asegurarse de que está funciona debidamente. Asegúrese de que el cable de tensión se pueda manejar suavamente (es decide, que no está enganchado o retorcido de网通una forma).

8-4 PARA DETENER EL MOTOR

PRECAUCION: La cachilla sigue girando

durante unoicosegundodespuesdeapagarelmotor.

1. Suelte el mango de control de detencion para detener el motor y la cucilla.
2. Desconecte y conecte a tierra el cable de la bujía tal y como se indica en el manual del motor paraatarla puesta en marcha accidental cuando el equipo está desatendido.

8-5 PARA OBTENER LOS MEJORES RESULTADOS DURANTE LA OPERACION DE CORTE DE CÉSPED

Limpie el césped de escombros. Asegúrese de que el césped está libre de piedras, palos, cables u otros objetivos extraños que pudieranEAR despedidos accidentallmente de la cortadora de césped a gasolina enequalquier direccion y que podrián provocar lesiones personales graves al operario y a cerceros, asi como a la propidad y objetos circundentes. No corte césped humedo. Para lograr una operation de corte de césped eficaz, no corte césped humedo, ya que Tiende a adherirse a la parte inferior de la cubierta, lo que impide una operation de corte de césped correcta del césped cortado. No corte más de 1/3 de la longitud del césped.

El corte recomendado para la operación de corte de césped es de 1/3 de la longitud del césped. La velocidad de desplazimiento se deben ajustar para que el césped cortado se disperse uniformmente sobre el terreno. Para los cortes especialmente pesados en césped grueso, pueda ser besoinario usar una de las velocidades más lentas para Obtener un corte con la operación de corte de césped bien realizada. Cuando realice la operación de corte de césped sobre césped largo, quizás debaURTAR el césped en dos pasadas, bajo la cucilla other 1/3 de la longitud para el segundo corte y quizás debaURTAR en un patron不一样 del que se utilizes por primera vez.

Un solapuesto ligero del corte en cada pasada también ayudará a eliminar los recortes de césped compactados que hayan;quedado en el césped. La cortadora de césped a gasolina siempre seDebeutilizar con el acelerador al maximo para Obtener el mejor corte y permitir que se realice el trabajo de corte de césped mas efectivo possible.Limpie la parte inferior de la cubierta. Asegúrese de limpiar la parte inferior de la cubierta de corte afterwards de cada uso para evitar la acumulación de

cesped, que impedirfa una operation de mulching correcta.

Corte de hojas.: La operation de corte de hojas también puede ser beneficiosa para el césped. Cuando realiza la operation de corte de hojas, asegúrese de que estén secas y que no está apiladas a demasiada alta sobre el césped. No espere a que caigan todas las hojas de los árboles antes de realizar la operation de corte.

ADVERTENCIA: Si golpea un objeto extraño,

detenga el motor. Retire el cable de la bujía, inspeccione detenidamente la cortadora de pasto en busca de daños y repárelos antes de volver aponer en marcha y usar la cortadora de pasto. Una vibración importante de la cortadora de pasto durante el uso es un indicator de daños. Launidad debe inspeccionarse y repararse inmediamente.

8-6 RECOGEDOR DE PASTO

Vacdé y limpie la Bolsa. Asegürese de que esté limpia y de que su rejilla está ventilada. (Fig. 23)

8-7 CUBIERTA

La parte inferior de la cubierta de la cortadora de pasto debe limpiarse afterwards de cada uso para evaporar la acumulación de pasto cortado, hojas, suciedad u otheras materias. Si se permitte la acumulación de residuos, se favocará la apar县委ion de oxido y la corrosión y se pueda impedir la realizacion correcta de mulching. Para limpar la cubierta incline la cortadora de pasto y rasque la suciedad con una herramienta adecuada (asegúrese de que el cable de la bujía está desconectado).

8-8 INSTRUCCIONES DE AJUSTE DE ALTURA

PRECAUCION: No realice nunca ningún ajuste a

la cortadora de pasto sin detener el motor primo y desconectar el cable de la bujía.

PRECAUCION: Antes de Cambiar la alta de

corte, detenga la cortadora y desconecte el cable de laBJUJA. La cortadora de pasto está equipada con unapalanca de ajuste de ultura central que offre

5领先地位 of altitude.

1. Detenga la cortadora de pasto y desconecte el cable de la bujía antes de Cambiar la alta de corte de la cortadora.
2. La balanca central de ajuste de alta offre 5 posiciones de alta differedes.
3. ParaATTERlaaltitudedecorte,apriete lapalanca deajuste hacia la rueda,subiendoobajando+hasta laaltura seleccionada(Fig.24).Todas las ruedasdebenestar alamisma altitude de corte.

9. INSTRUCCIONES DE MANTENIMIENTO

BUJÍA

Utilice solamente bujías de recambio originales. Para lograr los最好的 resultados, sustituya la bucía cada

100 horas de uso. (consulte el MANUAL DEL PROPIETARIO DEL MOTOR)

PASTILLAS DE FRENO

Compruebe y sustituya regularmente las pastillas de freno del motor en un agente de service, para la sustitución solamente se pueda usar piezas originales.

10. INSTRUCCIONES DE LUBRICACION

ANTES DE CUALQUIER TAREA DE MANTENIMIENTO.

1. RUEdas-Lubrique los cojinetes de cada rueda, como minimo una vez cada temporada, con un aceite ligero.
2. MOTOR-Siga las instrucciones de lubricacion del manual del motor.
3. CONTROL DE DETENCION-Lubrique los+puntos de giro del mango de control de detencion y su cable con aceite ligero como minimum una vez cada temporada. El control de detencion debe的功能ar libremente en ambas direcciones.

11. LIMPIEZA

PRECAUCIón: No lave el motor con una

manguera. El agua puede-ddar el motor o contaminar el
sistema de combustible.

1. Seque la cubierta con un paño seco.
2. Lave con una manguera bajo de la cubierta, inclinando la cortadora de césped a gasolina de forma que la bucía está hacía arriba.

11-1 Filtro DE AIRE DEL MOTOR

PRECAUCION: No permita que el polvo o la

suciedad obstruyan el elemento de espuma de filtro de aire.

El elemento de filtro de aire del motorDebe revisarse (limpiarse) tras 25 horas de corte normal. El elemento de espumaDebe revisarse regularmente si la cortadora de césped a gasolina se utilizes enCONDITIONES de polvo en un ambiente seco. (consulte el MANUAL DEL PROPIETARIO DEL MOTOR)

Para LIMPIAR EL Filtro DEL AIRE

1. Para PLM4120N: Levante las lengüetas de la parte superior de la cubierta del bajo. Para PLM4620N: Retire el tornillo.
2. Retire la cubierta.
3. Lave el elemento de filtro con agua jabonosa. iNO UTLICE GASOLINA!
4. Deje secar el elemento de filtro.
5. Ponga una fewas gotas de aceite SAE30 en el filtro de espuma y apriételo bien para eliminarrialquier excesso de aceite.

6. Vuelva a instalar el filtro.

7. Cierre la tapa del filtró.

NOTA: Sustituya el filtro si está desgastado, y, dañado o si no se pueda limpiar. (Fig. 25 para 20N)

11-2 CUCHILLA DE CORTE

cable de la bujía y conectarlo a tierra antes de realizareworkos en la cucilla de corte paraatarla puesta en marcha accidental del motor. Proteja las manos usingo quantes gruesos o un trapo para agarrar las cucillas de corte.

Incline la cortadora de césped tal y como se indica en el manual del motor que se incluye por分开. Extraiga el perno hexagonal y la arandela que sujetan la cucilla y el adaptorador de la cucilla al cigüñal del motor. Retire la cucilla y el adaptorador del cigüñal.

ADVERTENCIA: Inspeccione periodicamente el

adaptador en busca de gritas, especially si ha golpeado un objeto extraño. Sustitúyalo cuando seanecessary.

Para lograr losolestresresultados,lacuchilladebeestafamilada.Para volver aafilarlacuchilla,qutela yafilela o limelamanteniendo el borde de corte lo masparecido posible al bisel original.Esmuyimportantequecadaborde corte sea amolado por igual para evitar que lacuchilla estedesesequibrada.Un equilibrioincorrecto de lacuchillaprovocarun excesso de vibracion ydañosal motor y la cortadora decespeda gasolina.Tenga cuidado deequilibrarlacuchilla trasvolveraafilarla.Se puede probarel equilibrio delcuchilla colocandola enequilibriosobre el eje de undestornillador.Rebaje metal delladopesado+hasta que estebien equibrada.(Fig.26)
Antes devolvera montarlacuchillayeladaptadordecuchilla enla Unidad, lubrique el ciguññal delmotor ylasuperficieinterdeldeladaptadordelcuchilla conaceite ligero.Instalelacuchillayeladaptador del ciguññal.
Consulte laFig.26.Coloque lacuchilla conel número depieza en el lado opuesto aladaptador.Alinee la arandelaconla cuchilla e inserte elperno hexagonal.Aprieteleperno hexagonal conelpardeaprieteque se indica masaabajo.

11-3 PAR DE APRIETE DE MONTAJE DE LA CUCHILLA

El perno central debe apretarse con un par de apriete de 35 - 45 Nm. Para garantizar un uso seguro de launidad. Debe comprabarse el correcto apriete de TODAS las tuercas y TODOS los pernos. Tras un uso prolongado, especially en conditiones de sueño arenoso, la cucilla se gastará y perdá parte del aflido original. La eficacia del corte se va reducida y la cucilla se decide sustituir.

Sustitúyala únicamente con una cucilla de recambio aprobada de fabrica. Los posibles daños resultantes del estado de desequilibrio de la cucilla no son responsabilidad del fabricante.

Cuando cambie la cucilla, deben usar el tipo original marcado en ella (MAKITA 263001433 para PLM4120N; MAKITA 263001451 para PLM4620N) (para realizar el pedido de una cucilla,pongase en contacto con su distribuidor local o llama a nuestra compañero).

ADVERTENCIA: No toque la cucilla en

movimiento.

11-4 MOTOR

Consulte las instrucciones de mantenimiento del motor en el manual del motor que se proportionsciona por分开ado. Mantenga el aceite del motor tal y como se indica en el manual del motor que se incluye por分开ado con su unidad.

Leay siga las instrucciones atentamente.

Realice un mantenimiento del filtro de aire de acuerdo con el manual del motor que se proportionsciona por分开ado, bajo conditiones normales. Limpielo cada pocas horas en conditiones de polvo extremo. Un mal rendimiento del motor y un ahogo delismo suelen indicar que deben realizarse elostenimiento del filtrodel aire.

Para realizar el mantenimiento del filtro del aire, consulte el manual del motor que se proportionsciona con la unidad. La bujía debe limpiarse y su holgura se debe reajustar una vez por temporada. Se recomienda sustituir la bujía al principio de cada temporada de corte de pasto; compruebe las espécificaciones de holgura y el tipo correcto de bujía en el manual del motor.

Limpie el motor regularmente con un paño o un cepillo. Mantenga el sistema de refrigeración (área de alojimiento del ventilador) limpio para permitir una correcta circulación del aire, que es esencial para el rendimiento y la duración del motor. Asegúrese de quitar todo el pasto, la suciedad y los restos de combustible del área del silenciador.

12. INSTRUCCIONES DE ALMACENAMIENTO (FUERA DE TEMPORADA)

Deben seguirse这些东西 para preparar la cortadora de césped para su almacenacimiento.

1. Vacie el deposito afterwards de la ultima sesión de corte de césped.

a) Vacie el deposto de combustible con una bomba de succion.

PRECAUCION: No drene el combustible en

habitaciones cerradas, cerca de fuego abierto, etc. JNo fume! Los vapeores del combustible peuvent causar una explosión o un incendio.

b) Ponga en marcha el motor y déjelo funciona hasta que se haya agotado el combustible y se cale.
c) Extraiga la bujía. Utilice una lata de aceite para llenar aprox. 20 ml de aceite en laámara de combustión. Accione el motor de arranque para distribuir uniformemente el aceite en laámara de combustión. Sustituya la bujía.

1. Limpie y engrase la cortadora de césped con cuidado tal y como se describe en "INSTRUCCIONES DE LUBRICACION".
2. Engrase ligeramente la cucilla paraatar la corrosion.
3. Almacene la cortadora de césped en un lugar seco, limpio y fuera del alcance de personas no autorizadas.

PRECAUCION: El motor debe haberse enfiado

por completing ante de almacenar la cortadora de cesped.

NOTA:

Cuando almacenerialquier tipo de equipo con motor en un recinto sin ventilar o de almacenamento de material;

• Debe tener cuidado de proteger el equipo contra el oxido. Recubra el equipo, especialmente los cables y las piezas móvil, con aceite ligero o silicona.
• Tenga cuidado de no doblar o rizar los cables.
• Si la性和 del motor de arranque se desconecta de la guía de性和 del mango, desconecte el cable de la bujía y conóctelo a tierra, suelte el mango de control de la cucilla y tire de la性和 del motor de arranque ligeramente para extraerla del motor. Deslice la性和 del motor de arranque en el perno de guía de la性和 del mango.

Transporte

Apache el motor ycede que se enfié. Después deconecte el cable de la bujía y vacie el depóstito de combustible de acuerdo con las instrucciones en el manual del motor. Asegúrese de no dolar o dañar la cucilla cuando empuje la cortadora de césped sobre obstáculos.

13. SOLUCION DE PROBLEMAS

PROBLEMA	CAUSA PROBABLE	ACCION CORRECTORA
El motor no se enciende.	El tope del acelerador no está en la posición correcta para las conditiones predominantes.	Mueva el tope del acelerador a la posición correcta.
	El depósito de combustible está vacío.	Llene el depósito con combustible: consulate el MANUAL DEL PROPIETARIO DEL MOTOR.
	El elemento de filtró de aire está sucio.	Limpie el elemento de filtró de aire: consulate el MANUAL DEL PROPIETARIO DEL MOTOR.
	Bujía floja.	Apriete la bujía a 25 - 30 Nm.
	Cable de la bujía flojo o desconectado de la bujía.	Coloque el cable de la bujía en la bujía.
	La holgura de la bujía es incorrecta.	Ajuste la holgura entre los electrodos entre 0,7 y 0,8 mm.
	La bujía es defectuosa.	Instale una bujía nuevo y con la holgura correcta: consulate el MANUAL DEL PROPIETARIO DEL MOTOR.
	El carburador está inundado de combustible.	Retire el filtró de aire y tire de la correa del motor de arranque hasta que el carburador se limpie e instale el elemento de filtró.
	Módulo de ignisión defectuoso.	Póngase en contacto con el servicios专业技术orizarido de Makita.
El motor tiene dificultades para ponserse en marcha o pierde potencia.	El contenido del depósito de combustible está sucio, tiene agua o está Cadillac.	Drene el combustible y limpie el depósito. Llene el depósito con combustible nuevo y limpio.
	El orificio de ventilación del depósito de combustible está obstruido.	Limpie o sustituya la tapa del depósito de combustible.
	El elemento de filtró de aire está sucio.	Limpie el elemento de filtró de aire.
El motor funciona de forma errática.	La bujía es defectuosa.	Instale una bujía nuevo y con la holgura correcta: consulate el MANUAL DEL PROPIETARIO DEL MOTOR.
	La holgura de la bujía es incorrecta.	Ajuste la holgura entre los electrodos entre 0,7 y 0,8 mm.
	El elemento de filtró de aire está sucio.	Limpie el elemento de filtró de aire: consulate el MANUAL DEL PROPIETARIO DEL MOTOR.
Bajo ralentí del motor.	El elemento de filtró de aire está sucio.	Limpie el elemento de filtró de aire: consulate el MANUAL DEL PROPIETARIO DEL MOTOR.
	Las ranuras de aire del compartmento del motor estábloqueadas.	Retire los desechos de las ranuras.
	Las aletas de ventilación y los conductos de aire debajo del alojamento del ventilador del motor estábloqueados.	Retire los residuos de las aletas de ventilación y de los conductos de aire.
El motor da sacudidas a alta velocidad.	La holgura entre los electrodos de la bujía es demasiado estrecha.	Ajuste la holgura entre los electrodos entre 0,7 y 0,8 mm.
El motor se recalienta.	El flujo de aire de refrigeración está obstruido.	Retire cualquier residuo de las ranuras del alojamento del ventilador y los conductos de aire.
	Bujía incorrecta.	Para PLM4120N, instale una bujía RC12YC o QC12YC y aletas de refrigeración en el motor. Para PLM4620N, instale una bujía RJ19LMC y aletas de refrigeración en el motor.
La cortadora vibra de forma anomala.	El Conjunto de corte está suelto.	Apriete la cuchilla.
	Elconjunto de corte estádesequilibrado.	Equilibre la cuchilla.

14. ENTORNO

Si laquina debeesustituirsetrasunusoextensivo,no la
desecheconlosresiduoadomesticos,sino deuna forma
segura parael medioambiente.

Sólo para los páíses europeos

Declaración de conformidad de la CE

Makita declares que la(s)ística(s) sugíiente(s):

Designación de laquina:

Cortadora de Cesped a Gasolina

N° de modelos/ Tipo: PLM4120N, PLM4620N

Especificaiones: Consulte "4. DATOS TECNICOS"

Cumplen con las siguientes Directivas europeas: 2004/108/CE, 2006/42/CE, 2000/14/CE y 2005/8 CE

Están fabricadas de acuerdo con las normas o documents normalizadosesionales:

EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982

El archivo técnico de acuerdo con la norma 2006/42/CE está disponible en:

Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica

El procedimiento de evaluación de conformidadrequireido por la Directiva 2000/14/CE se realizó de acuerdo con el anexo VI.

Organismo notifications:

Número de identificación: 0036

PLM4120N

Nivel de potencia sonora medido: 93,4 dB

Nivel de potencia sonora garantizo: 96 dB

PLM4620N

Nivel de potencia sonora medido: 93,6 dB

Nivel de potencia sonora garantizo: 96 dB

22.8.2014

Yasushi Fukaya

Director

Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica

ferramentas de trabajo ou kits de ferramentas de qualquer tipo.

1. SÍMBOLOS MARCADOS NO PRODUCTO (na tampa traseira)

5-3 PEGA DO MOTOR DE ARRANQUE

Desloque a pega do motor de arranque do motor para o guia do cabo. (Fig. 13, Fig. 14)

5-4 ALTURA DO CORTE

De cortador de grama com descarga traseira e cortador de "mulching".

durante algunos segundos après o motor ser desligado.

pó obstruam o elemento de espuma do filtró de ar.

completo antes de guardar o cortador de grama.

NOTA:

Cortador de Grama a Gasolina

N.° de modelos/ Tipo: PLM4120N, PLM4620N

Número de identificacao: 0036

PLM4120N

-patiemsbuti vezamiems ma'sina;

8-6 YJIOBUNTEJI 3A TPEBA

N3npa3HeTe n noChTeTe yBaJa, npOBepTe YnCTOTaMy nTo npOBetpeTe. (Фиr. 23)

8-7 OCHOBA

Atentie: Motor fierbinte.

s sss y 1 j gj jiiS s s i

.

（204 1

Jn Jnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

25_( 0) = 43

jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai

1j j j j j j j j j j j j j j j

Lwla 1j jao 1o 1000

13 13

J 3/1 j j j 0

4.1111111111111111111111111111111111

1

Jgss 1s4s 2y jj Jss sss

j j j j j j j j j j j j j j j j

jss jss jss p 1

1 1

J 1

i 1

2015 2016

g i j 1234567890

jLgWwGwJyRyJyLgWy

4j j1 1 j1 j1 j1 j1 j1 j1 j1

y la 4i y dily sla jn nn nnnnns

J 4111 J 4111 00000000000000000000000000

j j 1

OgXe. 2Soslaal laa aes

a

Saa 45 Saa 4a aaaa Saa aee

S_ OAB = 12 · AQ · OB = 12 × 0.4 × 5

Makita Jan-Baptist Vinkstraße 2, 3070, Belgium

Makita Corporation Anjo, Aichi, Japan

PLM4120N-30L-1114

IDE

www.makita.com
