제품 유형	스마트 커튼 모터
브랜드	아카라
모델	커튼 드라이버 E1 (CM-M01)
크기	140.5 × 96 × 44 mm
전원	5V ⎓ 1.5A (USB Type-C)
배터리	내장형 리튬 배터리(교체 불가), 충전 약 5시간
무선 프로토콜	지그비 3.0 IEEE 802.15.4
정격 토크	0.2 N·m
회전 속도	100 rpm
이동 속도	12 cm/s
보호 등급	IP20
작동 온도	0°C ~ 45°C
작동 습도	0~95% RH(결로 없음)
주요 기능	열기/닫기/정지, 조도 센서, 예약 설정, 음성 제어(허브 필요), 양면 커튼 그룹 생성
설치	봉 직경 25-32mm, 아이릿 및 링 커튼 호환
포장 내용물	USB Type-C 케이블, 클립(8개), 고무 밴드, 행거
관리 및 청소	청소 전 전원 차단; 어린이가 청소하지 않도록 주의
안전	안테나와 신체 간 최소 거리 20cm; 마모 또는 손상 시 사용 금지
예비 부품 및 수리 가능성	내장형 배터리(교체 불가), 분리 가능한 부품 없음
제조사	루미 유나이티드 테크놀로지(주), 중국 선전
고객 서비스	www.aqara.com/support – [e-mail]

자주 묻는 질문 - Curtain Driver E1 Aqara

E1 커튼 모터를 어떻게 설치하나요?

설치 전, Zigbee 3.0 허브를 통해 Aqara Home 앱에 모터를 연결하세요. 첫 번째와 두 번째 링(또는 아이릿) 사이의 봉에 행거를 장착하고 모터를 걸고, 조절 버튼을 두 번 눌러 후크를 잠급니다. 자세한 내용은 설명서의 지침을 따르세요.

어떤 허브가 필요한가요?

모터를 앱 및 기타 스마트 기기에 연결하려면 Aqara Zigbee 3.0 허브가 필요합니다. 일부 기능은 특정 허브 모델이 필요할 수 있습니다.

배터리를 교체할 수 있나요?

아니요, 리튬 배터리는 내장형이며 교체 불가합니다. USB Type-C 포트를 통해 충전해야 합니다. 문제가 있을 경우 고객 서비스에 문의하세요.

완전 충전에 얼마나 걸리나요?

완전 충전에는 5V/1.5A 어댑터 사용 시 약 5시간이 소요됩니다. 흰색 깜빡임은 충전 중, 흰색 고정은 충전 완료를 나타냅니다.

양면 커튼을 사용할 수 있나요?

네, 양면 커튼을 사용하려면 모터 2개(양쪽에 각각 1개)를 사용해야 합니다. 먼저 앱에 연결한 후 앱에서 그룹을 만들어 동시에 제어하세요.

모터가 허브에 연결되지 않으면 어떻게 해야 하나요?

허브에 전원이 켜져 있고 범위 내에 있는지 확인하세요. 조절 버튼을 5초 동안 길게 눌러 페어링을 시작합니다. 파란색 표시등이 빠르게 깜박입니다. 문제가 지속되면 버튼을 5초 동안 눌러 모터를 재설정한 후 연결 절차를 따르세요.

커튼 개방 거리를 조정하려면 어떻게 하나요?

설치 후 Aqara Home 앱을 열고 기기 설정에서 주행 거리를 조정하세요. 수동으로도 설정할 수 있습니다. 커튼을 닫은 상태에서 조절 버튼을 빠르게 세 번 눌러 닫힘 지점을 설정하면 모터가 자동으로 열림 지점을 계산합니다.

모터가 모든 봉과 호환되나요?

모터는 직경 25~32mm(둘레 79~100mm)의 봉용으로 설계되었습니다. 봉의 장식 캡이 잘 맞아야 합니다. 아이릿 커튼의 경우 아이릿 간격이 95mm 이상이어야 하고, 링 커튼의 경우 링 두께가 4mm 이상이어야 합니다.

표시등은 무엇을 의미하나요?

빠른 파란색 깜박임: 페어링 중; 느린 주황색 깜박임: 펌웨어 업데이트; 빠른 초록색 깜박임: 봉에 잠금; 초록색 깜박임: 잠금 해제; 흰색 깜박임: 충전 중; 흰색 고정: 충전 완료.

기기를 어떻게 청소하나요?

청소 전에 전원을 분리하세요. 부드럽고 마른 천을 사용하세요. 어린이가 기기를 청소하지 않도록 하세요. 모터 내부에 습기가 들어가지 않도록 주의하세요.

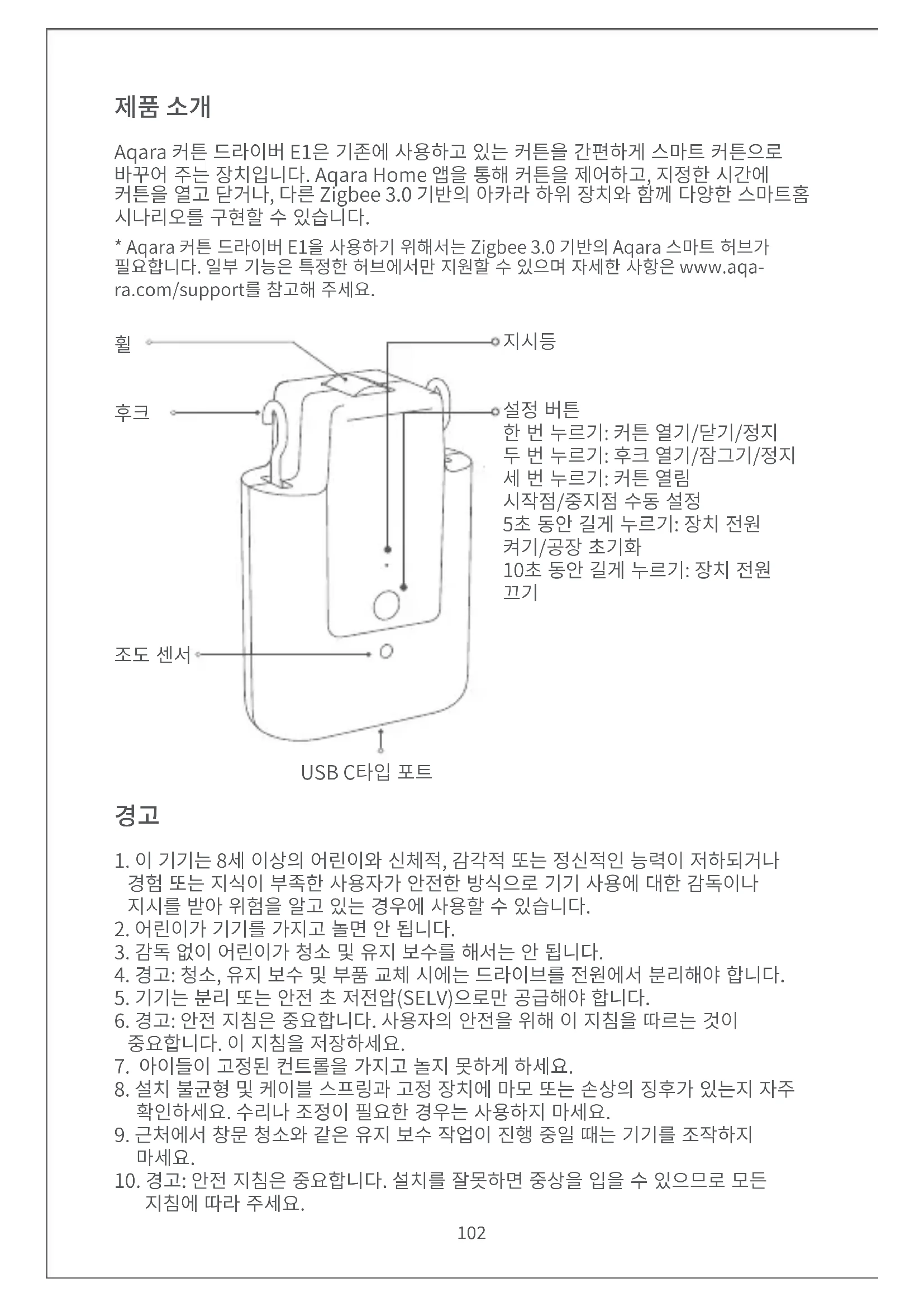

사용 설명서 Curtain Driver E1 Aqara

Aqara 커튼 드라이버 E1은 기존에 사용하고 있는 커튼을 간편하게 스마트 커튼으로 바꾸어 주는 장치입니다. Aqara Home 앱을 통해 커튼을 제어하고, 지정한 시간에 커튼을 열고 닫거나, 다른 Zigbee 3.0 기반의 아카라 하위 장치와 함께 다양한 스마트홈 시나리오를 구현할 수 있습니다.

* Aqara 커튼 드라이버 E1을 사용하기 위해서는 Zigbee 3.0 기반의 Aqara 스마트 허브가 필요합니다. 일부 기능은 특정한 허브에서만 지원할 수 있으며 자세한 사항은 www.aqara.com/support를 참고해 주세요.

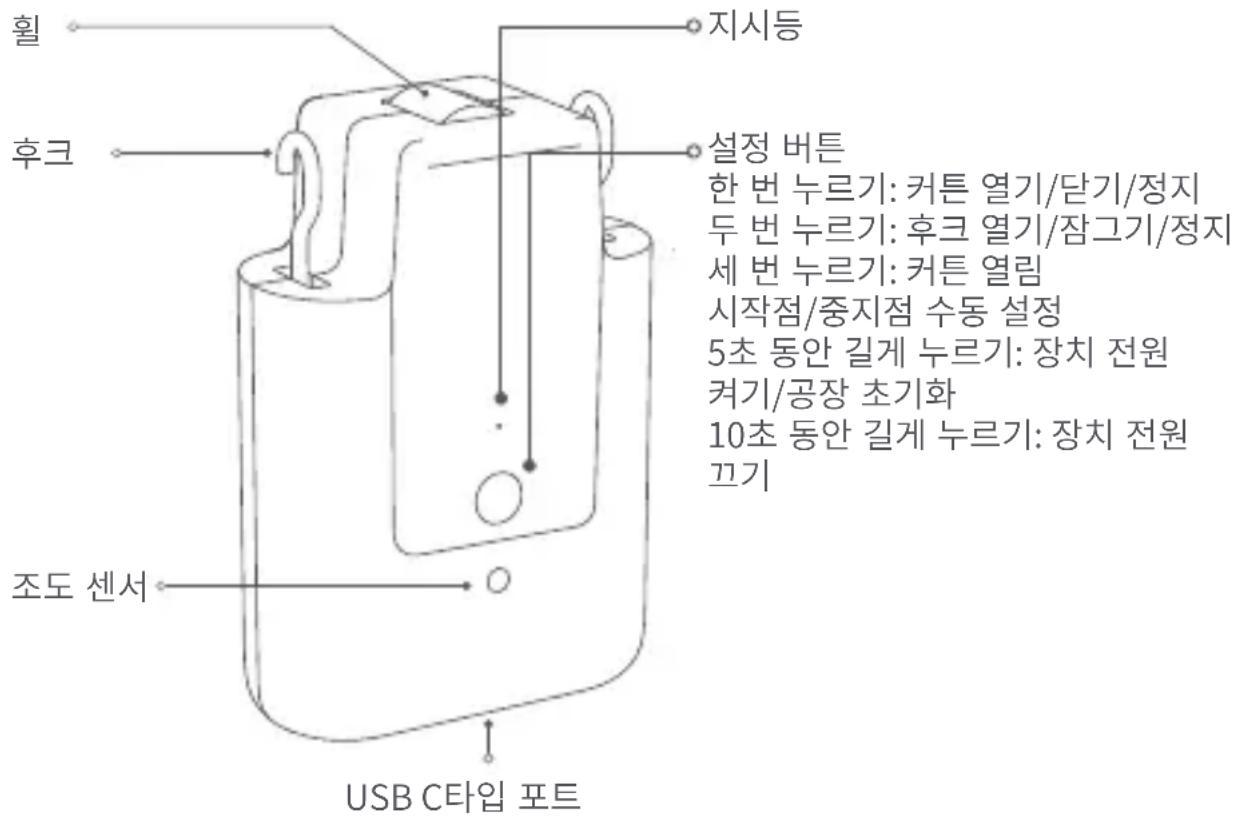

월 후크 지시등 설정 버튼 한 번 누르기: 커튼 열기/닫기/정지 두 번 누르기: 후크 열기/잠그기/정지 세 번 누르기: 커튼 열림 시작점/중지점 수동 설정 5초 동안 길게 누르기: 장치 전원 커기/공장 초기화 10초 동안 길게 누르기: 장치 전원 끄기 조도 센서 USB C타입 포트

경고

1. 이 기기는 8세 이상의 어린이와 신체적, 감각적 또는 정신적인 능력이 저하되거나 경험 또는 지식이 부족한 사용자가 안전한 방식으로 기기 사용에 대한 감독이나 지시를 받아 위험을 알고 있는 경우에 사용할 수 있습니다.
   2.어린이가 기기를 가지고 놀면 안 됩니다.
   3.감독 없이 어린이가 청소 및 유지 보수를 해서는 안 됩니다.
   4.경고:청소,유지 보수 및 부품 교체 시에는 드라이브를 전원에서 분리해야 합니다.
   5.기기는 분리 또는 안전 초 저전압(SELV)으로만 공급해야 합니다.
2. 경고: 안전 지침은 중요합니다. 사용자의 안전을 위해 이 지침을 따르는 것이 중요합니다. 이 지침을 저장하세요.
3. 아이들이 고정된 컨트롤을 가지고 놀지 못하게 하세요.
   8.설치 불균형 및 케이블 스프링과 고정 장치에 마모 또는 손상의 징후가 있는지 자주 확인하세요. 수리나 조정이 필요한 경우는 사용하지 마세요.
4. 근처에서 창문 청소와 같은 유지 보수 작업이 진행 중일 때는 기기를 조작하지 마세요.

5. 경고: 안전 지침은 중요합니다. 설치를 잘못하면 중상을 입을 수 있으므로 모든 지침에 따라 주세요.

6. 드라이브를 설치하기 전에, 불필요한 코드나 구성 요소를 제거하고 전원 작동에 불필요한 기기는 비활성화하세요.
   12.구동 부품의 특성이 정격 부하 및 정격 작동 시간과 호환되어야 합니다.
   13.이 기기의 배터리는 교체할 수 없습니다.
   14.고정 컨트롤은 설치 후 명확하게 표시되어야 합니다.

패키지 구성

USB C타입 케이블 * 1

클립*8커튼봉걸이*1고무 스트립(3m)*1

아래의 QR코드를 설치하여 제품 설치 영상을 확인해 보세요. 영상 확인이 불가능한 경우 네이버 아카라 스마트홈 카페(cafe.naver.com/aqara)에서 확인해 주세요.

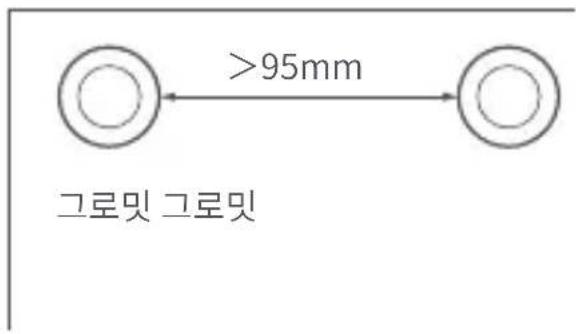

아일렛형 커튼을 사용하는 경우 두 쇠고리(그로밍) 사이의 최소 간격은 95mm 이상이어야 합니다.

>95mm 그로밍 그로밍

링 고리형 커튼을 사용하는 경우 링의 두께가 4mm 이상이어야 합니다.

>4mm

커튼봉의 직경은 25\~32mm 사이여야 합니다.(둘레 79\~100mm)

지름: 25~32mm

참고: 해당 장치는 커튼봉의 두께가 균일한 경우에만 사용할 수 있습니다. 길이 조절이 가능한 커튼봉과 같이 커튼봉의 두께가 다른 커튼에는 사용하실 수 없습니다.

커튼봉 양 끝에 커튼봉 마개가 있어야 합니다.

아래의 안내 사항에 따라 커튼 드라이버 E1을 설치해 주세요.

1.해당 장치를 사용하기 위해서는 Zigbee 3.0을 지원하는 Aqara 스마트 허브가 반드시 설치되어 있어야 합니다.

2.아래의 QR코드를 스캔하거나 구글 플레이 또는 애플 앱스토어에서 Aqara Home 앱을 다운로드해 주세요.

1. Aqara Home 앱을 열고 홈 탑을 선택한 다음 오른쪽 상단의 “+”를 눌러 장치 추가 페이지로 이동합니다.“커튼 드라이버 E1”과 연결할 허브를 선택하고 앱의 안내 사항에 따라 장치를 추가해 주세요. 설정 버튼을 5초 동안 누른 후 허브에서 나오는 음성 안내를 기다려 주세요.

2. 커튼 드라이버를 2개 이상 사용하는 경우 설치할 모든 장치를 Aqara Home 앱에 미리 연결해 주세요.

5.양방향으로 커튼을 사용하기 위해서는 2개의 커튼 드라이버를 앱에 연결한 후 그룹으로 설정하여 동시에 제어할 수 있도록 해야 합니다.그룹화를 진행할 커튼 드라이버를 선택하여 오른쪽 상단의 “...”를 누른 후 “커튼용 그룹 생성”을 선택하여 앱의 안내 사항에 따라 설치해 주세요.

6.장치를 설치하기 전에 완전히 충전하는 것이 좋습니다.

설치 방법

커튼봉 타입(Rod Version)

한 방향으로 열기(커튼 드라이버 1개 사용 시)

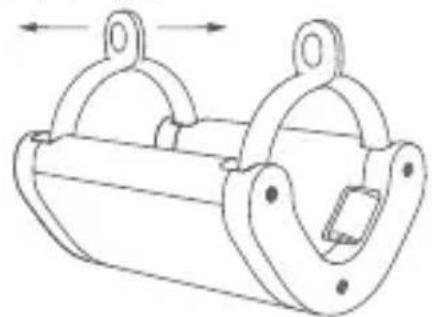

1. 동봉된 커튼봉 걸이를 열어 커튼이 열리는 방향의 첫 번째와 두 번째 커튼링(또는 쇠고리) 사이에 걸고 커튼봉 걸이를 잘 닫아 좁니다.

양쪽을 잡고 가법게 힘을 주어 분리해 주세요.

“딸깍" 소리가 들릴 때까지 커튼봉 걸이를 닫아 주세요.

2.장치의 전원을 켜고 "설정 버튼"을 빠르게 두 번 눌러 장치의 후크가 최대 길이로 나올 때까지 기다려 주세요. 기다리는 동안 설치의 편의를 위해 커튼을 완전히 닫아 주세요.

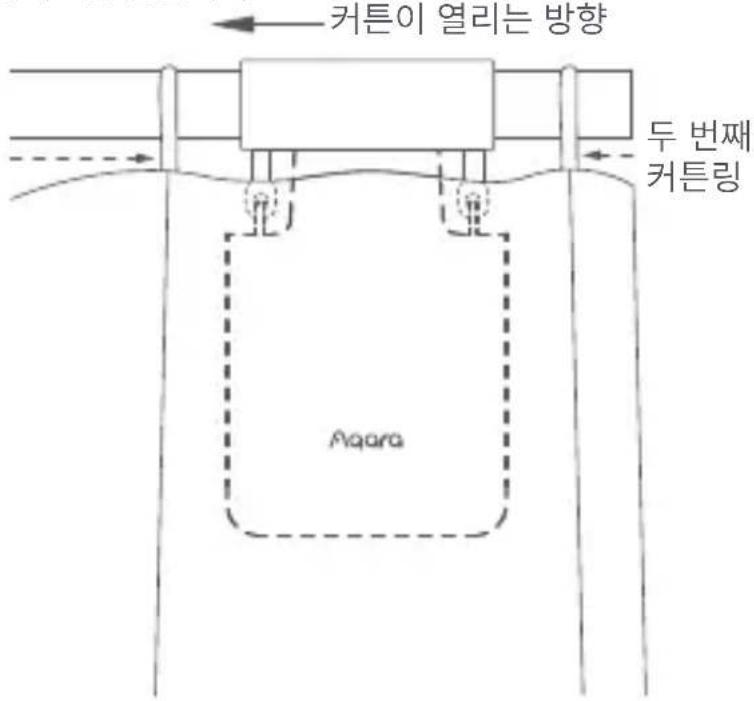

3.아래의 그림과 같이 커튼 드라이버를 커튼봉 걸이에 건 후 "설정 버튼"을 빠르게 두 번 눌러 커튼 드라이버를 커튼봉에 고정시킵니다.지시등이 초록색으로 깜백이며 제품이 고정되면 짧은 알림음이 3번 울립니다.

후크가 모두 열린 경우
첫 번째 커튼 링

커튼이 열리는 방향 두 번째 커튼링 Aqara

후크는 장치 안쪽에 들어가 있습니다.

커튼 드라이버에 내장된 조도 센서를 통해 주변 조도에 따라 자동으로 커튼을 열고 닫을 수 있습니다. 외부 조도 환경을 기반으로 커튼을 자동화하는 경우 커튼 드라이버를 창가 쪽에 설치하고, 조도 센서가 창 밖을 향하도록 설치해야 합니다. 실내 조도에 따라 커튼을 자동화하는 경우에는 커튼 드라이버를 실내 방향으로 설치하고 조도 센서도 실내를 바라보도록 설치해야 합니다. 보다 정확한 조도 측정을 위해 센서를 가리는 물체가 없는지 확인해 주세요.

아일렛 커튼용 클립 및 고무 스트립 설치

1. 동봉된 고무 스트립을 사용하여 두 개의 그로밍(쇠고리) 사이의 구멍이 몇 개인지 확인해 주세요.

(그림과 같이 양쪽 그로밍의 바깥쪽 가장자리 기준 최단 직선 거리)

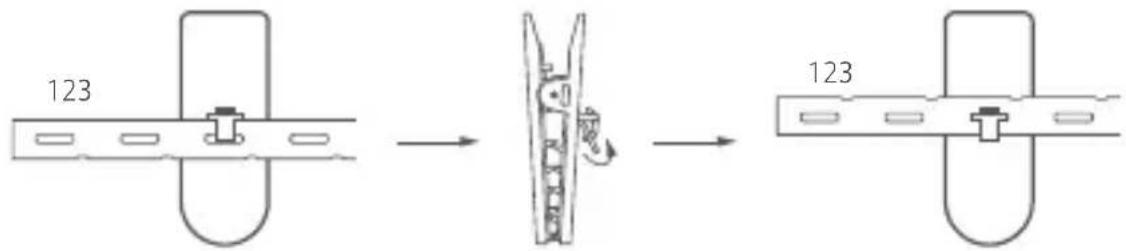

2.첫 번째 클립을 고무 스트립 왼쪽에서 세 번째 구멍에 설치해 주세요.

123 123

고무 스트립을 위로
돌려 홈에 넣습니다.

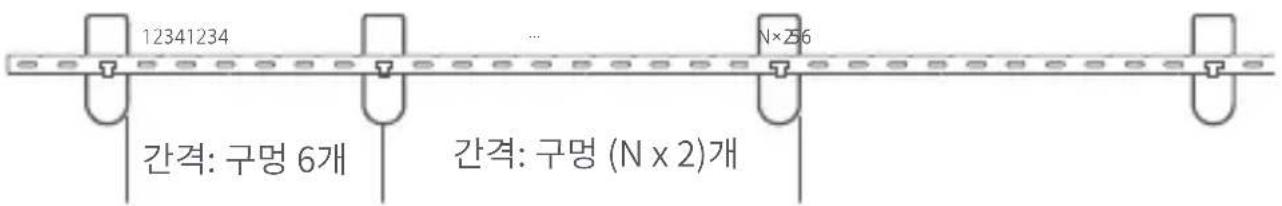

두 번째 클립은 첫 번째 클립이 설치된 위치에서 6개 구멍이 떨어진 위치에 설치해 주세요.

세 번째 클립부터는 “N:두 개의 그로밍 사이의 구멍 수 x 2”개의 간격으로 설치해 주세요. (클립이 차지하는 구멍 포함)

12341234 N×Z56 간격: 구멍 6개 간격: 구멍 (N × 2)개

1. 커튼 모양에 따라 고무 스트립과 클립을 설치해 주세요.

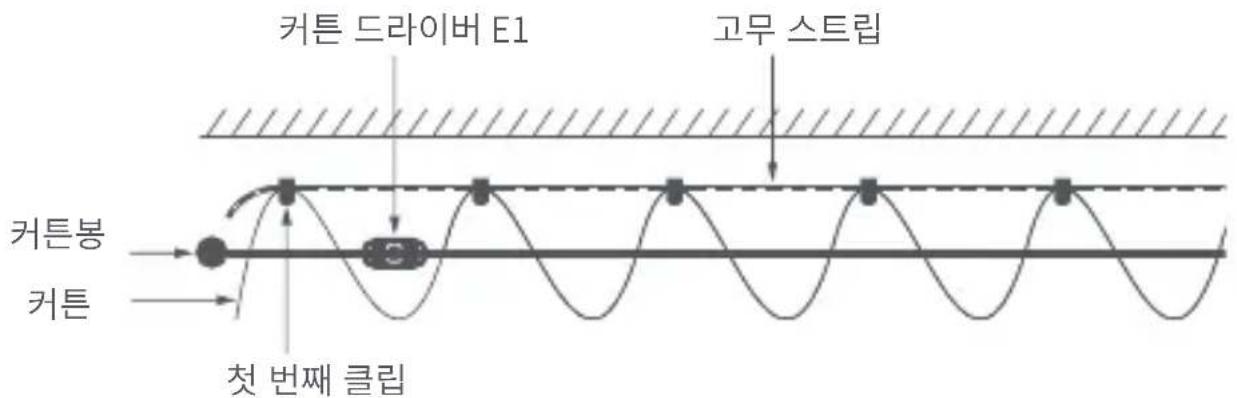

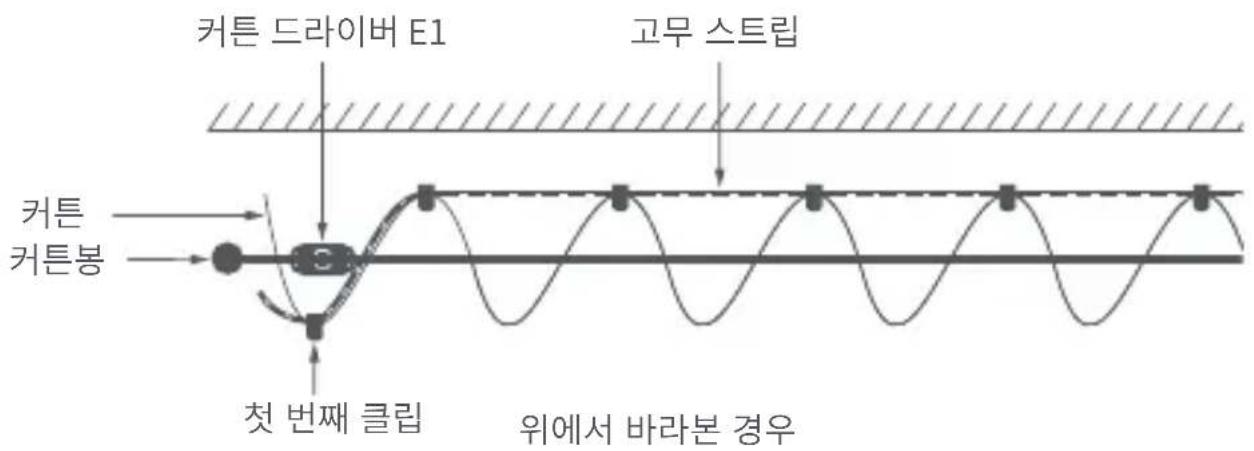

예시 1. 커튼 드라이버가 설치된 위치 기준으로 커튼이 M자 형태인 경우

커튼 드라이버 E1 고무 스트립 커튼봉 커튼 첫 번째 클립

위에서 바라본 경우

예시2.커튼 드라이버가 설치된 위치 기준으로 커튼이 W자 형태인 경우

커튼 드라이버 E1 고무 스트립 커튼 커튼봉 첫 번째 클립 위에서 바라본 경우

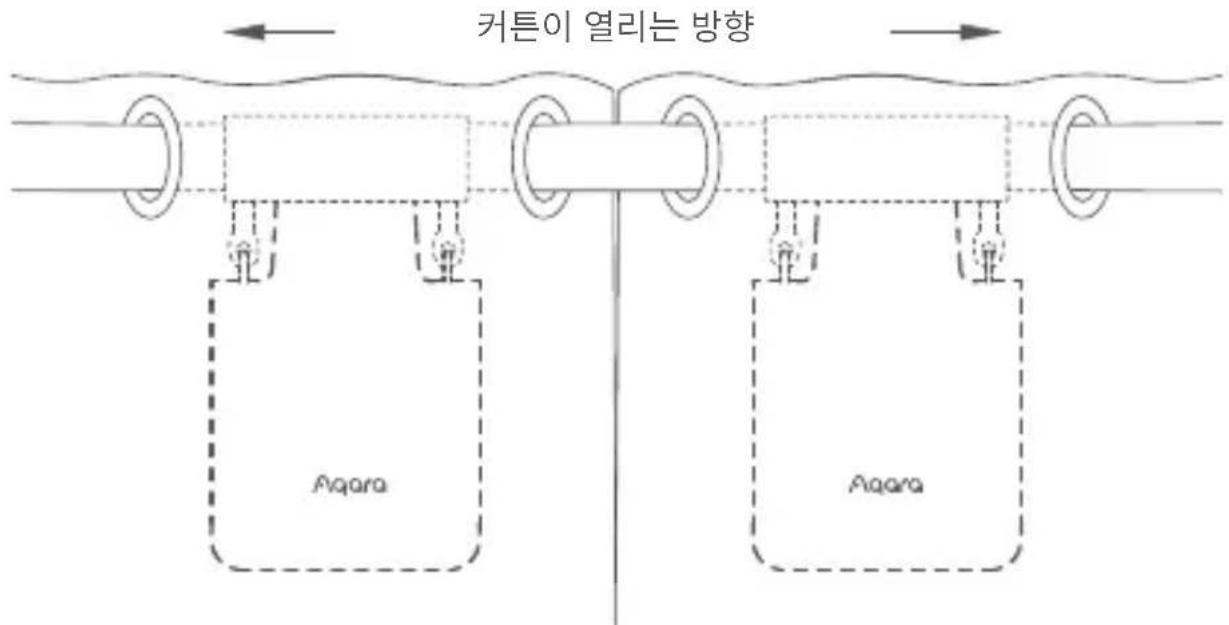

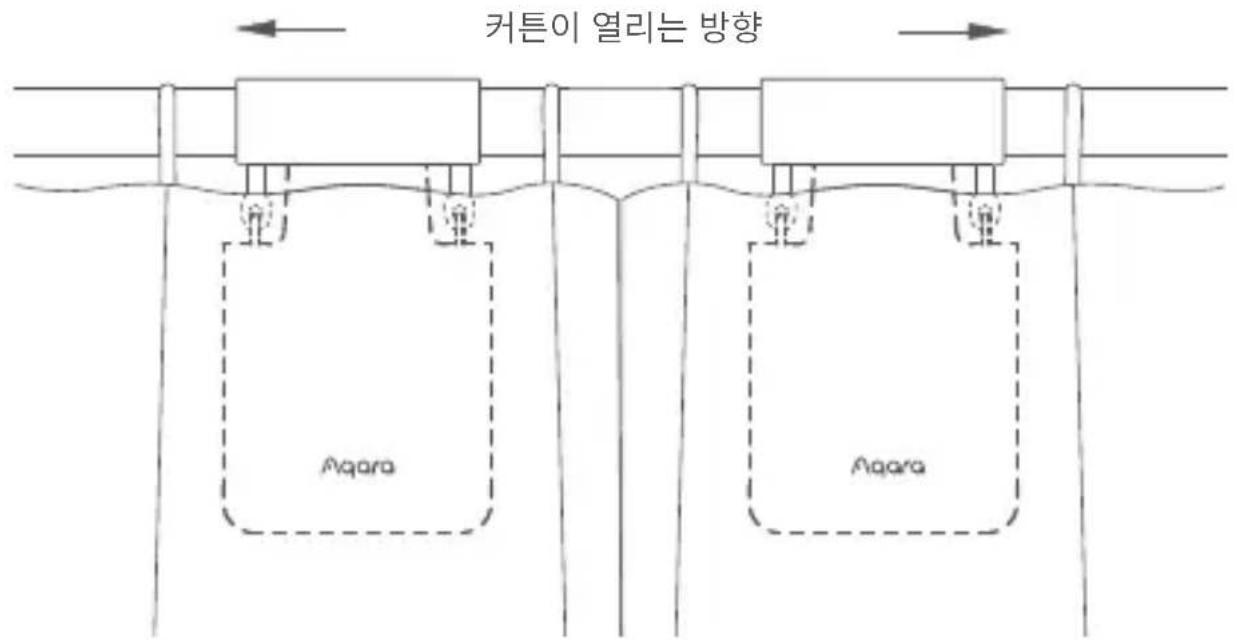

양방향으로 열기(커튼 드라이버 2개 필요)

양쪽 커튼이 완전히 닫힌 상태에서 아래의 그림에 표시된 위치에 커튼 드라이버 2개를 설치합니다.

(설치 방법은 한 방향으로 여는 경우 참조)

커튼이 열리는 방향 Agara Agara

링 고리형 커튼

커튼이 열리는 방향 Aqara Aqara

아일렛형 커튼

열림 범위 설정

커튼 드라이버 E1을 설치한 후 사용 환경에 맞게 커튼이 열리는 범위의 시작과 끝지점을 설정해야 합니다.

한 방향으로 여는 경우

1. Aqara Home 앱에서 "커튼 드라이버 E1"을 선택한 후 열림 범위를 설정할 수 있습니다.
   2.Aqara Home에 연결하지 않은 경우 설정 버튼을 눌러 열림 범위를 수동으로 설정할 수 있습니다.

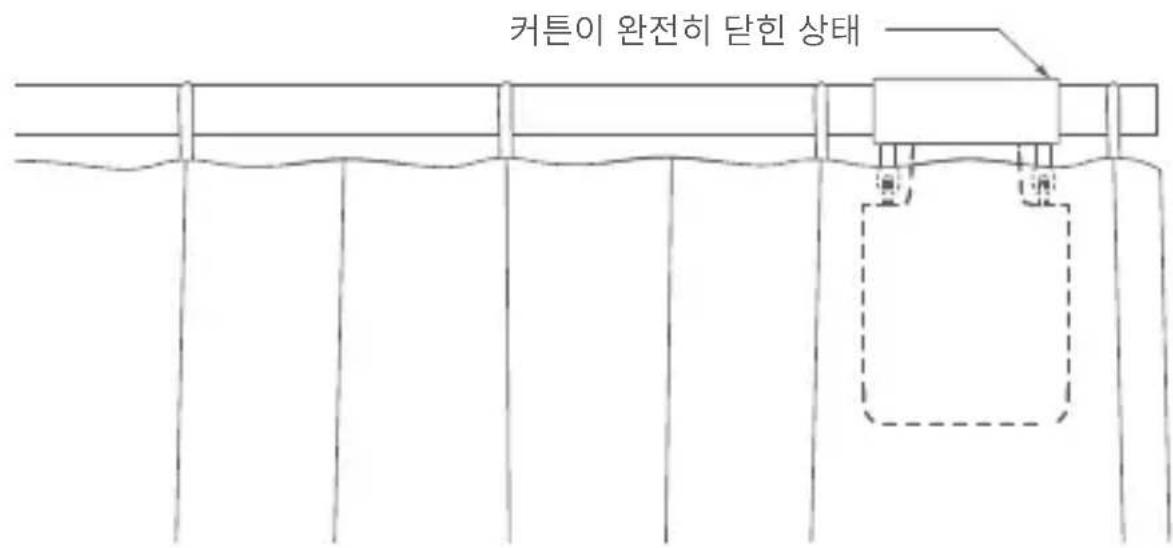

A) 커튼을 완전히 닫은 후 "한 방향으로 열기" 방법을 확인하여 커튼 드라이버를 설치 하세요.

커튼이 완전히 담힌 상태

B) 설정 버튼을 연속으로 3번 눌러 커튼이 열리는 시작점을 설정합니다. 시작점이 성공적으로 설정되는 경우 장치에서 긴 "베" 소리가 한 번 송출됩니다.

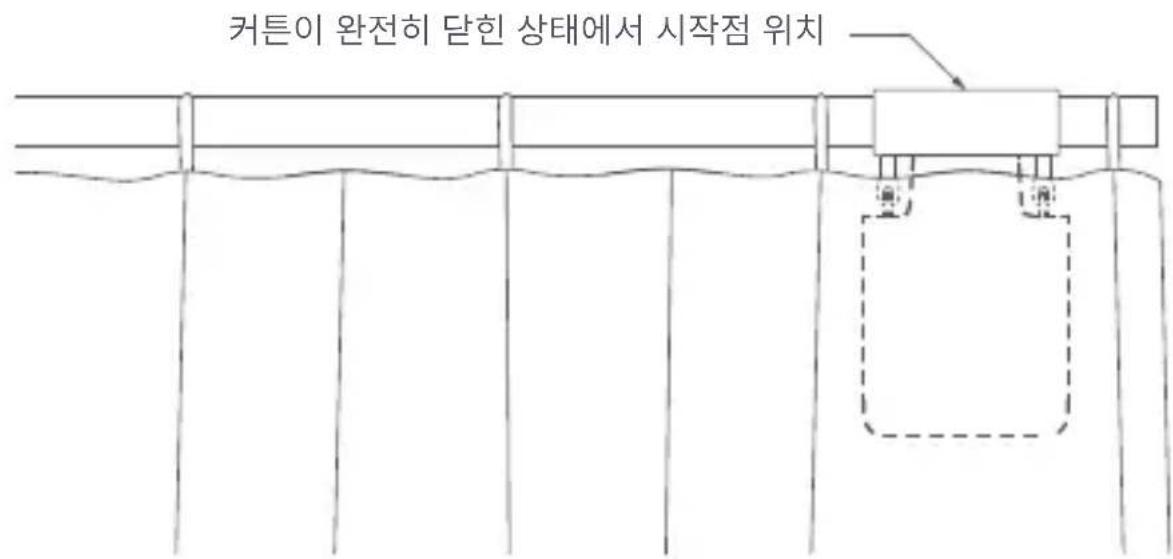

커튼이 완전히 닫힌 상태에서 시작점 위치

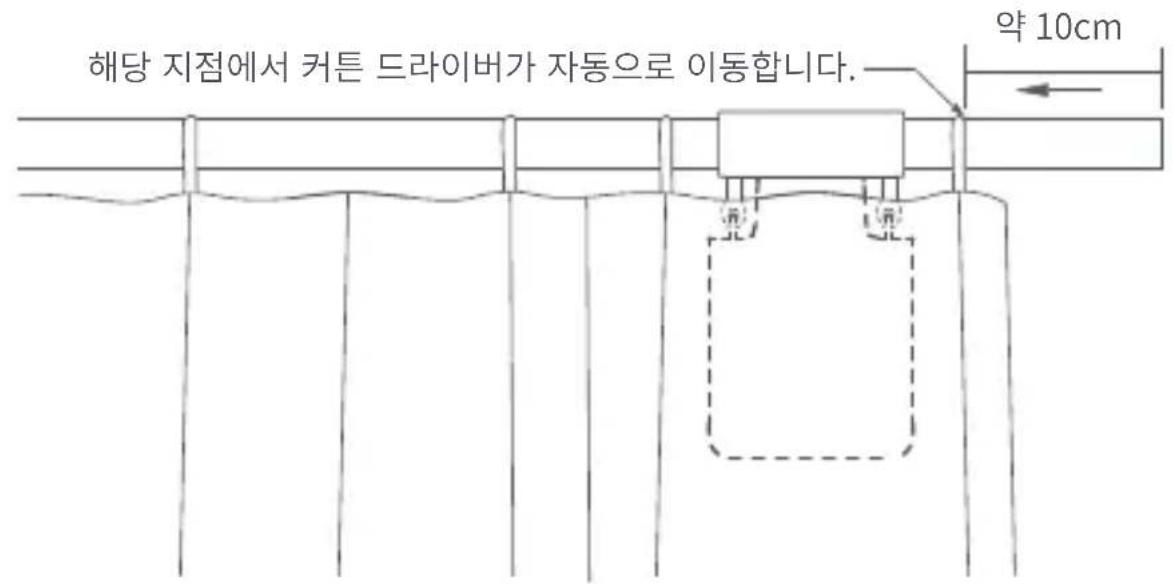

C) 시작점을 설정한 후 커튼이 열리는 방향으로 커튼 드라이버를 약 10cm 정도 손으로 밀어주세요. 커튼 드라이버가 자동으로 커튼이 완전히 열리는 지점까지 이동한 후, 커튼이 마지막으로 열리는 중지점을 자동으로 설정합니다.

해당 지점에서 커튼 드라이버가 자동으로 이동합니다. 약 10cm

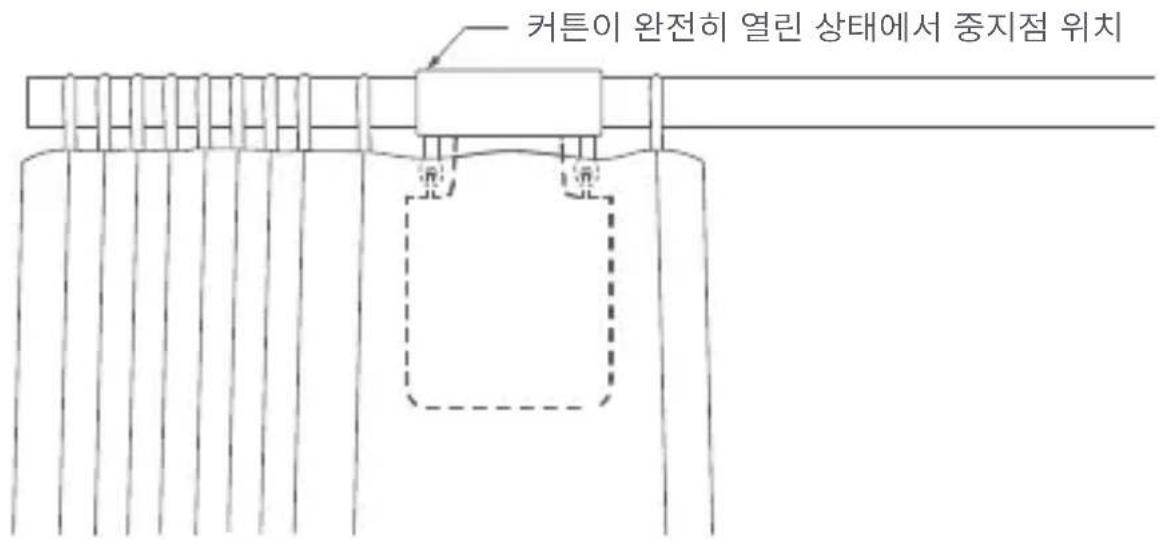

커튼이 완전히 열린 상태에서 중지점 위치

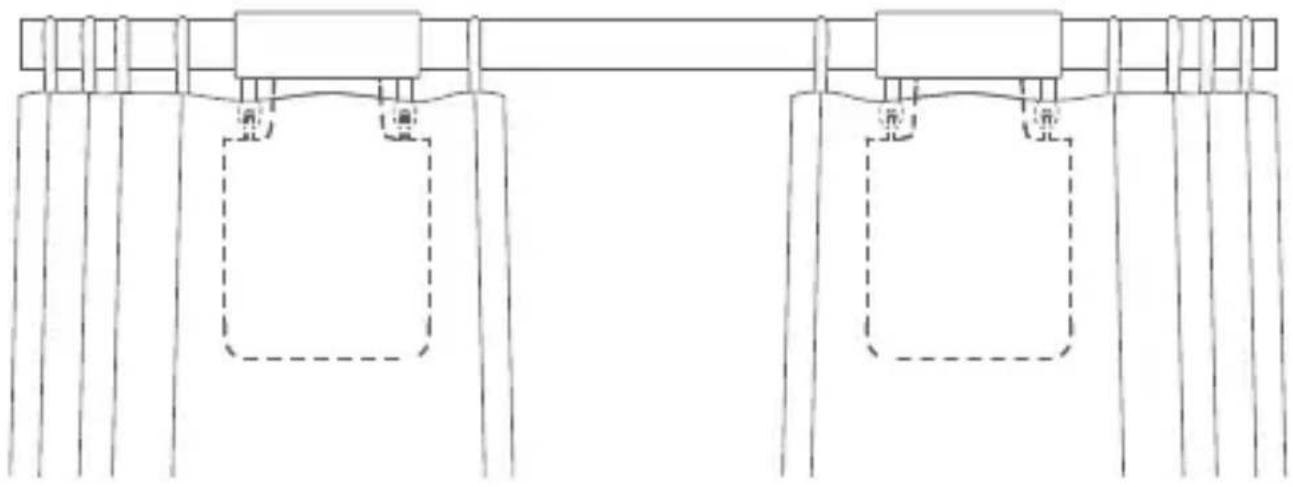

양방향으로 여는 경우

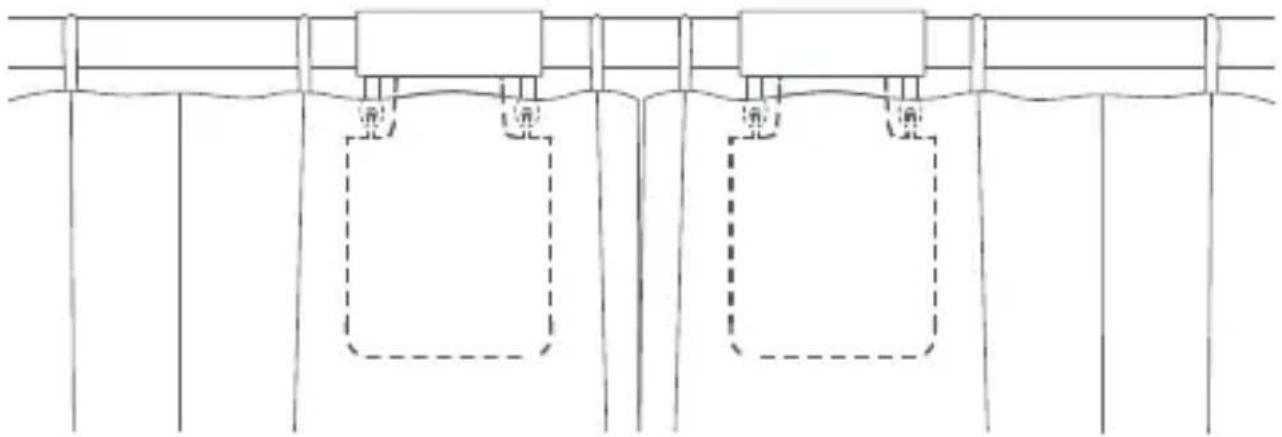

A) 양쪽 커튼을 완전히 닫은 후 "한 방향으로 여는 경우"의 설치 방법을 확인하여 커튼 드라이버 2개를 설치 하세요.

B) "한 방향으로 여는 경우"의 B와 C단계에 따라 양쪽 커튼 드라이브의 열림 범위를 설정해 주세요.

설정 버튼 동작 설명
한 번 누르기	커튼 드라이버의 현재 상태에 따라 열기/담기/정지
빠르게 두 번 누르기	커튼 드라이버의 현재 상태에 따라 후크 열기/잠그기/정지
빠르게 세 번 누르기	커튼 열림 시작점/중지점 수동으로 설정하기
빠르게 다섯 번 누르기 열림 범위 삭제하기
열림 범위 삭제하기 공장	초기화 또는 전원 켜기(장치가 꺼진 상태에서)
10초간 길게 누르기 장치 끄기

지시등 설명

지시등 상태 상태 설명
파란볼 빠르게 깜빡임	커튼 드라이버 스마트 허브에 연결 중(장치를 처음 사용하거나 리셋한 후)
주황 Coral 천천히 깜빡임	펌웨어 업데이트 중
초록 Coral 빠르게 깜빡임	레일을 잡고 있음
초록 Coral 깜빡임 레일에서 해제 중
흰색 Coral 깜빡임 장치 충전 중
흰색 Coral 계속 깜빡임 충전이 완료되었으나 어댑터에 연결 중

신호음 설명

신호음 상태 설명
1번 길게 뼐—	열림 범위 삭제공장 초기화 완료장치 검색 종커튼 열림/닫힘 방향 변경커튼 시작점/중지점 설정 성공
2번 짧게 뼐.배.	(이미 커튼 열림 시작점/중지점이 설정된 상황에서) 커튼 열림 시작점/중지점을 수동으로 설정하는 경우(아직 커튼 열림 시작점/중지점이 없는 상황에서) 커튼 열림 시작점/중지점 삭제를 하려는 경우
3번 짧게 뼐.배.배.	커튼 드라이버가 정상적으로 설치/해제됨배터리 부족 경고

배터리 충전 방법

배터리 부족 경고가 표시되는 경우 즉시 커튼 드라이버를 충전해 주세요.

1. 설정 버튼을 빠르게 두 번 누르거나, Aqara Home 앱을 사용하여 레일에서 커튼 드라이버를 제거해 주세요.
   2.USB C타입 케이블을 장치와 어댑터에 연결하여 충전해 주세요.
   3.배터리를 완전히 충전하는 데에는 약 5시간이 소요됩니다.

제품 사양

모델명: CM-M01

제품 사이즈:140.5×96×44mm

정격 전류: 1.5A

정격 토크:0.2Nm

정격 전압:5V---

정격 입력: 7.5W

회전 속도:100r/min

이동 속도:12cm/s

IP 등급: IP20

작동 온도:0°C\~45°C

작동 습도: 0\~95% RH, 비결로조건

무선통신 프로토콜:Zigbee 3.0

배터리 타입:리튬 배터리(교체 불가능)

온라인 고객 서비스: www.aqara.com/support

고객 지원 이메일:[e-mail]

웹사이트: www.aqara.com

제조업체: Lumi United Technology Co., Ltd.

주소: 중국 심천시 남산구 도원가도 푸광 커뮤니티 류시안 애비뉴 3370 남산 지위안

총원단지 1호 빌딩 801-804

Made in China
