| 製品タイプ | HDMIスプリッター (HDMI splitter) |
| ブランド | ATEN |
| モデル | VS5812 |
| ビデオ入力 | HDMI 1系統 |
| ビデオ出力 | HDMI 2系統 |
| 対応解像度 | 最大8K@60Hz、4K@120Hz、4K@60Hz |
| 推奨HDMIケーブル長 | 8K/4K@120Hz用1.5m、4K@60Hz用3m |
| 電源 | USB-C 5V DC、1A（ACアダプタ別売） |
| 消費電力 | 最大5W |
| 機能ボタン | HDMI出力2のON/OFF切替 |
| オーディオ技術 | ARC/eARC非対応 |
| 動作温度 | 0°C～50°C |
| 動作湿度 | 20%～80% RH（結露なきこと） |
| 寸法（幅×奥行×高さ） | 約10×5×2cm |
| 重量 | 約100g |
| 筐体素材 | プラスチック |
| 互換性 | パソコン、ゲーム機、DVD/Blu-rayプレーヤー、TVチューナー |
| お手入れと掃除 | 掃除前に機器の電源を切る。柔らかい乾いた布を使用する。化学薬品は使用しない。 |
| 安全注意 | 湿気を避け、衝撃を与えない。推奨電源のみ使用。 |
| 部品と修理 | ユーザーによる分解不可。修理はサポートに連絡。 |
| 梱包内容 | VS5812本体、USBケーブル、クイックインストールガイド |
よくある質問 - VS5812 ATEN
HDMIスプリッターVS5812の接続方法は？
USB-C（5V/1A）のACアダプタを機器のDCポートに接続します。ビデオソース（パソコン、ゲーム機など）をHDMI入力ポートに接続します。最大2台のモニターをHDMI出力に接続します。ソースとモニターの電源を入れます。
電源ケーブルは付属していますか？
USBケーブルは付属していますが、ACアダプタは別売です。市販の5V/1A USBアダプタをご使用ください。
対応解像度は？
VS5812は最大8K@60Hz、4K@120Hz、4K@60Hzに対応します。性能は使用するHDMIケーブルの長さに依存します。
モニターに何も表示されないのはなぜですか？
機器の電源が入っているか（LED点灯）確認してください。ビデオソースの電源が入っているか確認してください。HDMI出力2のボタンを押して有効にしてください。HDMI接続を確認してください。
3m以上のHDMIケーブルは使用できますか？
高解像度（8K、4K@120Hz）では最大1.5mのケーブルを使用してください。4K@60Hzでは最大3mのケーブルが推奨されます。それ以上では映像が不安定になる可能性があります。
VS5812はARC/eARCに対応していますか？
いいえ、このスプリッターはARCおよびeARCに対応していません。
HDMI出力2のON/OFF方法は？
機器のボタンを押してHDMI出力2のON/OFFを切り替えます。必要に応じて1台のモニターのみに表示を切り替えられます。
ゲーム機で使用できますか？
はい、PlayStation、Xbox、Nintendo Switchなどのゲーム機や、標準HDMI出力を持つ機器と互換性があります。
機器が認識されない場合はどうすればいいですか？
電源を抜き差ししてください。ソースとモニターの電源が入っているか確認してください。別のHDMIケーブルをお試しください。問題が解決しない場合は、ATENサポートに連絡してください。
動作中に筐体が熱くなりますか？
軽度の発熱は正常です。機器の周囲に十分な通気を確保してください。柔らかい面や密閉された場所に置かないでください。
ユーザーの質問 VS5812 ATEN
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
まだ質問はありません。最初の質問者になりましょう。
デバイスの取扱説明書をダウンロード オーディオビデオアクセサリー 無料でPDF形式で！マニュアルを見つける VS5812 - ATEN 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 VS5812 ブランド ATEN.
使用説明書 VS5812 ATEN
VS5812
背面図
VS5812
上面図
VS5812
正面図
VS5812
底面図

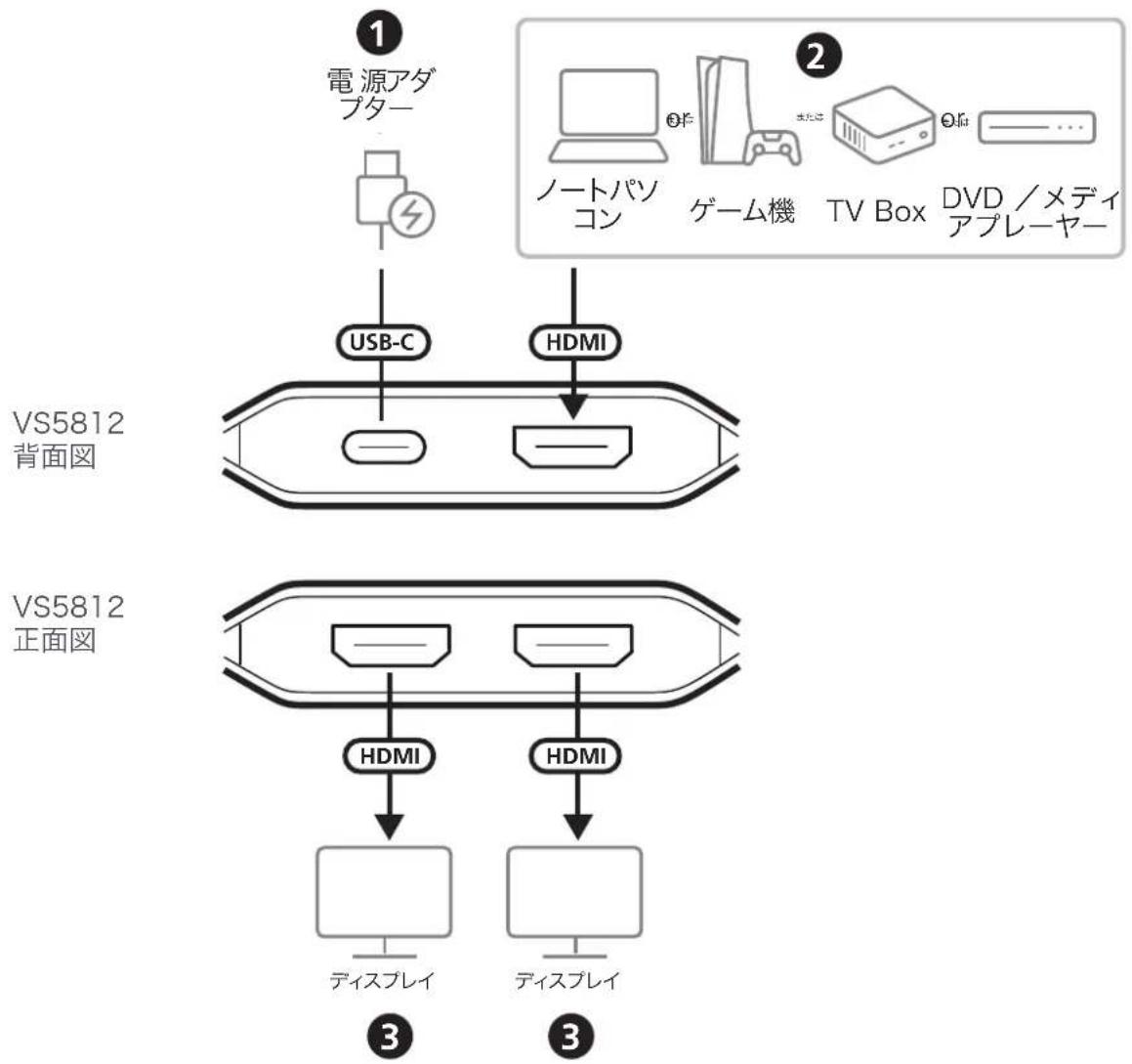

接続方法
注意事項
- USB 電源ケーブルは1本同梱していますが、HDMIケーブルと電源アダプターは付属していません。
- このHDMI分配器はARC/eARCに対応していません。
- 同梱のUSB電源ケーブルで本体に給電してご利用ください。
デバイス接続手順
- USB 電源アダプター（5V、1A）を別途用意の上、USB 電源ケーブルを本機の USB-C DC 入力ポートに接続して給電します。これで、本体の電源が入ります。
-
ノートパソコン、ゲーム機、DVD／メディアプレーヤー、TV boxなどの映像ソースを本機のHDMI入力ポートに接続します。
-
本器のHDMI出力ポートに最大2台のHDMIディスプレイを接続します。
- 接続されている映像ソースとディスプレイの電源を入れます。
操作
HDMI出力2のオン／オフ切り替え
HDMI出力2のオン／オフボタンで、映像信号を止められます。
HDMIケーブル長と対応解像度の組み合わせ一覧表
| 解像度 入力側ケーブル長 出力側ケーブル長 AWG | ||||
| 8K@60Hz ≤ 1.5m/5ft | ≤ 1.5m/5ft | 28AWG | ||
| 8K@30Hz ≤ 1.5m/5ft | ≤ 1.5m/5ft | 28AWG | ||
| 4K@120Hz | ≤ 1.5m/5ft | ≤ 1.5m/5ft | 28AWG | |
| 4K@60Hz ≤ 3m/9.9ft | ≤ 3m/9.9ft | 28AWG | ||
