Rodzaj produktu	Rozdzielacz HDMI (HDMI splitter)
Marka	ATEN
Model	VS5812
Wejścia wideo	1 x HDMI
Wyjścia wideo	2 x HDMI
Obsługiwane rozdzielczości	Do 8K@60Hz, 4K@120Hz, 4K@60Hz
Zalecana długość kabla HDMI	1,5 m dla 8K/4K@120Hz, 3 m dla 4K@60Hz
Zasilanie	USB-C 5V DC, 1A (zasilacz sieciowy nie jest dołączony)
Pobór mocy	5W maks.
Przycisk funkcyjny	Włączanie/wyłączanie wyjścia HDMI 2
Technologie audio	ARC/eARC nieobsługiwane
Temperatura pracy	0°C do 50°C
Wilgotność pracy	20% do 80% RH (bez kondensacji)
Wymiary (dł. x szer. x wys.)	Około 10 x 5 x 2 cm
Waga	Około 100 g
Materiał obudowy	Plastik
Zgodność	Komputery, konsole do gier, odtwarzacze DVD/Blu-ray, dekodery TV
Konserwacja i czyszczenie	Odłącz urządzenie przed czyszczeniem. Użyj miękkiej, suchej szmatki. Nie używaj środków chemicznych.
Bezpieczeństwo	Nie narażać na wilgoć, unikać wstrząsów. Używaj tylko z zalecanym zasilaczem.
Części zamienne i możliwość naprawy	Brak części wymienianych przez użytkownika. W sprawie naprawy skontaktuj się z serwisem.
Zawartość opakowania	Rozdzielacz VS5812, kabel zasilający USB, skrócona instrukcja instalacji

Często zadawane pytania - VS5812 ATEN

Jak podłączyć rozdzielacz HDMI VS5812?

Podłącz zasilacz USB-C (5V/1A) do portu DC urządzenia. Podłącz źródło wideo (komputer, konsolę...) do portu wejściowego HDMI. Podłącz do 2 monitorów do wyjść HDMI. Włącz źródło i monitory.

Czy kabel zasilający jest dołączony?

Kabel USB jest dołączony, ale zasilacz sieciowy nie jest dostarczany. Możesz użyć dowolnego zasilacza USB 5V/1A.

Jakie rozdzielczości są obsługiwane?

VS5812 obsługuje do 8K@60Hz, 4K@120Hz i 4K@60Hz. Wydajność zależy od długości używanych kabli HDMI.

Dlaczego mój monitor nic nie wyświetla?

Sprawdź, czy urządzenie jest zasilane (dioda świeci). Upewnij się, że źródło wideo jest włączone. Spróbuj nacisnąć przycisk wyjścia HDMI 2, aby je aktywować. Sprawdź połączenia HDMI.

Czy mogę używać rozdzielacza z kablami HDMI dłuższymi niż 3 metry?

W przypadku wysokich rozdzielczości (8K, 4K@120Hz) używaj kabli o maksymalnej długości 1,5 m. Dla 4K@60Hz zalecane są kable do 3 m. Powyżej tej długości obraz może być niestabilny.

Czy VS5812 obsługuje ARC/eARC?

Nie, technologie ARC i eARC nie są obsługiwane przez ten rozdzielacz.

Jak włączyć/wyłączyć wyjście HDMI 2?

Naciśnij przycisk na urządzeniu, aby włączyć lub wyłączyć wyjście HDMI 2. Pozwala to zarządzać wyświetlaniem na jednym monitorze, jeśli to konieczne.

Czy rozdzielacz działa z konsolą do gier?

Tak, jest kompatybilny z konsolami do gier takimi jak PlayStation, Xbox i Nintendo Switch, a także z każdym urządzeniem korzystającym ze standardowego wyjścia HDMI.

Co zrobić w przypadku problemów z rozpoznawaniem urządzenia?

Odłącz i ponownie podłącz zasilanie. Sprawdź, czy źródło i monitory są włączone. Spróbuj użyć innego kabla HDMI. Jeśli problem nie ustąpi, skontaktuj się z pomocą techniczną ATEN.

Czy obudowa nagrzewa się podczas pracy?

Niewielkie nagrzewanie jest normalne. Zapewnij wystarczającą wentylację wokół urządzenia. Unikaj umieszczania go na miękkiej powierzchni lub w zamkniętej przestrzeni.

INSTRUKCJA OBSŁUGI VS5812 ATEN

VS5812
Widok z tyłu
VS5812
Widok z góry
VS5812
Widok z przodu
VS5812
Widok z dołu

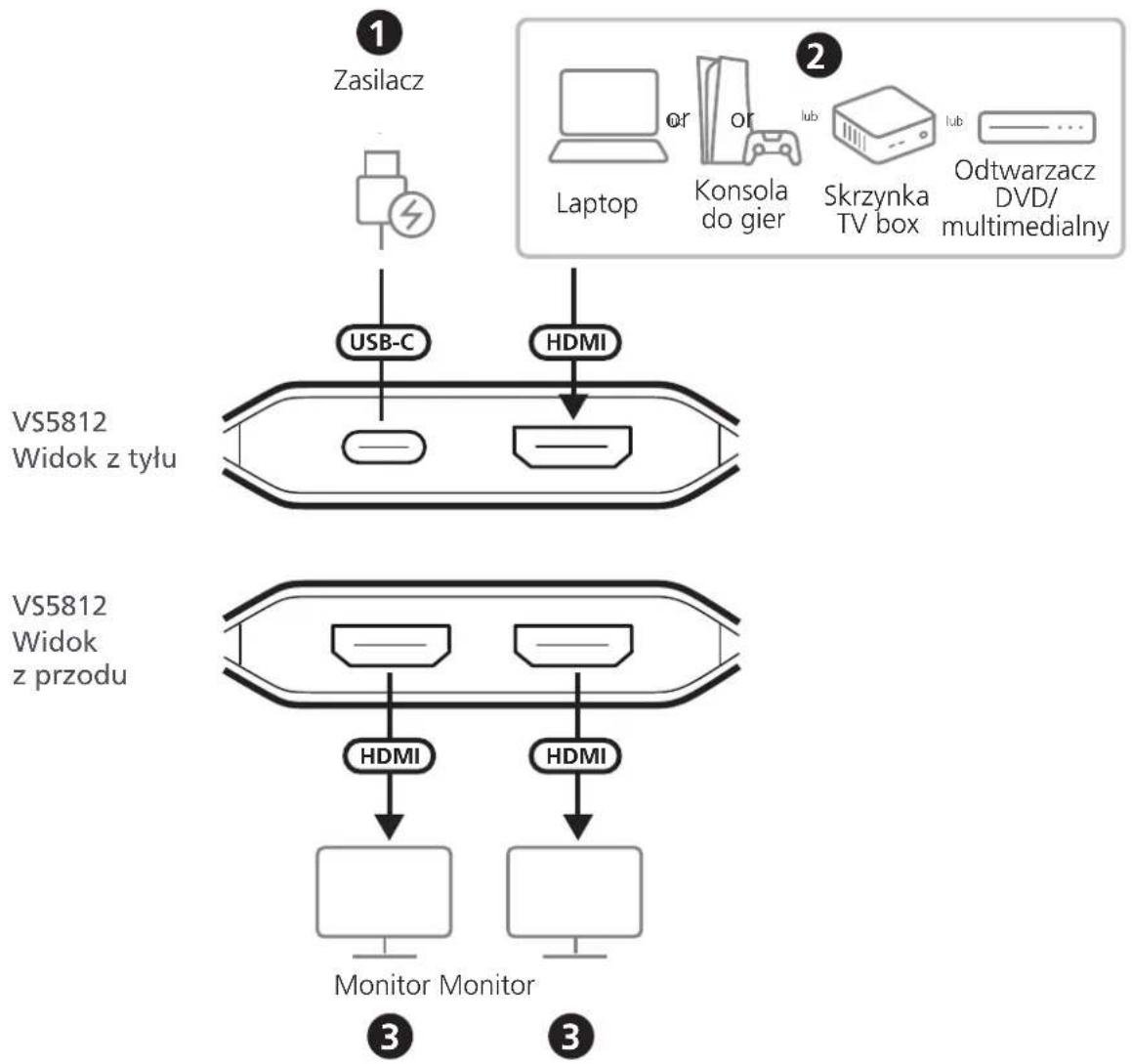

Instalacja

Uwagi

• W zestawie znajduje się jeden kabel zasilający USB; kabel HDMI i zasilacz nie są dołączone.
• Ten rozdzielacz HDMI nie obsługuje ARC/eARC.
• Zaleca się podłączenie rozdzielacza HDMI do źródła zasilania podczas użytkowania.

Podłączanie urządzenia

1. Podłącz zasilacz USB (5 V, 1 A) do źródła zasilania AC, a następnie podłącz kabel zasilający USB do portu USB-C DC-in urządzenia. Urządzenie jest teraz zasilane.

2. Podłącz źródło wideo, takie jak laptop, konsola do gier, odtwarzacz DVD/multimedialny lub skrzynka TV box, do portów wejściowych HDMI urządzenia.

3. Podłącz do 2 monitorów obsługujących HDMI do wyjść HDMI urządzenia.
4. Włącz zasilanie podłączonego źródła wideo i monitorów.

Obstuga

Włączanie/wyłączanie wyjścia HDMI 2

Naciśnij przycisk wł./wył. wyjścia HDMI 2, aby włączyć lub wyłączyć wyjście HDMI 2.

Obsługiwana długość kabla HDMI i rozdzielczości

Rozdzielczość Długość wejściowa Długość wyjściowa AWG
8K@60Hz	≤ 1.5m/5ft	≤ 1.5m/5ft28AWG
8K@30Hz	≤ 1.5m/5ft	≤ 1.5m/5ft28AWG
4K@120Hz	≤ 1.5m/5ft	≤ 1.5m/5ft28AWG
4K@60Hz	≤ 3m/9.9ft	≤ 3m/9.9ft28AWG
