Typ produktu	Rozdzielacz HDMI (splitter) 1 wejście na 2 wyjścia
Marka	ATEN
Model	VS4812
Wejście HDMI	1 x HDMI (typ A żeński)
Wyjścia HDMI	2 x HDMI (typ A żeński)
Maksymalna rozdzielczość	4K@60Hz (z kablem ≤3 m/9,9 stopy na wejściu i wyjściu, AWG28)
Obsługiwane rozdzielczości	4K@60Hz, 4K@30Hz, 1080p@60Hz i niższe
Zasilanie	5 V DC, 1 A, przez port USB-C
Pobór mocy	maks. 5 W
Zalecana długość kabla (4K@60Hz)	Wejście i wyjście: ≤3 m (9,9 stopy) w AWG28
Zalecana długość kabla (4K@30Hz)	Wejście i wyjście: ≤5 m (16,4 stopy) w AWG28
Zalecana długość kabla (1080p@60Hz)	Wejście i wyjście: ≤10 m (32,8 stopy) w AWG28
Materiał obudowy	Tworzywo ABS
Wymiary (ok.)	120 mm x 70 mm x 25 mm
Waga (ok.)	200 g
Funkcje	Przycisk włączania/wyłączania wyjścia HDMI 2; zgodność z HDCP; Plug-and-Play
Obsługa ARC/eARC	Nieobsługiwane
Zawartość opakowania	Rozdzielacz HDMI, kabel zasilający USB (typ C), szybki przewodnik
Konserwacja i czyszczenie	Odłącz przed czyszczeniem; używaj miękkiej, suchej ściereczki; unikaj płynów i aerozoli
Bezpieczeństwo	Używaj wyłącznie z zalecanym zasilaczem (5 V, 1 A); nie wystawiaj na wilgoć ani ekstremalne temperatury
Możliwość naprawy	Nienaprawialny przez użytkownika; w przypadku problemów skontaktuj się z serwisem ATEN

Często zadawane pytania - VS4812 ATEN

Jak podłączyć rozdzielacz HDMI VS4812?

Podłącz zasilacz USB (5V, 1A) do portu USB-C urządzenia. Podłącz źródło wideo (komputer, konsolę...) do wejścia HDMI. Podłącz do dwóch kompatybilnych monitorów HDMI do wyjść. Włącz źródło i ekrany.

Jaką maksymalną rozdzielczość obsługuje VS4812?

Obsługuje do 4K przy 60 Hz, pod warunkiem użycia kabli HDMI AWG28 o maksymalnej długości 3 metrów na wejściu i wyjściu.

Czy VS4812 działa z 10-metrowym kablem HDMI?

Tak, ale tylko w rozdzielczości 1080p przy 60 Hz. Dla 4K maksymalna długość to 3 m (60 Hz) lub 5 m (30 Hz) w AWG28.

Jak włączyć lub wyłączyć drugie wyjście HDMI?

Naciśnij przycisk włączania/wyłączania wyjścia HDMI 2 znajdujący się na urządzeniu. Pozwala to wyłączyć lub włączyć drugi monitor bez odłączania kabla.

Czy VS4812 obsługuje ARC lub eARC?

Nie, technologie ARC i eARC nie są obsługiwane przez ten rozdzielacz.

Czy mogę używać VS4812 bez zewnętrznego zasilania?

Zaleca się podłączenie zasilania USB (5V, 1A) dla stabilnej pracy. Port HDMI nie dostarcza wystarczającej mocy dla urządzenia.

Jaki typ kabla zasilającego jest dołączony?

Do opakowania dołączony jest kabel USB z złączem Type C. Zasilacz sieciowy (ładowarka) nie jest dołączony.

Czy VS4812 jest kompatybilny z moją konsolą do gier?

Tak, jest kompatybilny z każdym źródłem HDMI: konsolą do gier, komputerem, odtwarzaczem DVD/Blu-ray, dekoderem TV itp.

Jak wyczyścić rozdzielacz HDMI VS4812?

Odłącz urządzenie przed czyszczeniem. Używaj miękkiej, suchej ściereczki. Nigdy nie używaj płynów, aerozoli ani środków ściernych.

Co zrobić, jeśli obraz nie wyświetla się na jednym z monitorów?

Sprawdź, czy przycisk wyjścia HDMI 2 jest wciśnięty (jeśli dotyczy). Upewnij się, że kable są dobrze podłączone, a rozdzielczość jest kompatybilna. Zrestartuj źródło i ekrany.

INSTRUKCJA OBSŁUGI VS4812 ATEN

Opis urządzenia

VS4812
Widok z tyłu
Port USB-C
DC-in Wejście HDMI
VS4812
Widok z góry
VS4812
Widok z przodu
Wyjście HDMI 1 Wyjście HDMI 2
VS4812
Widok z dołu

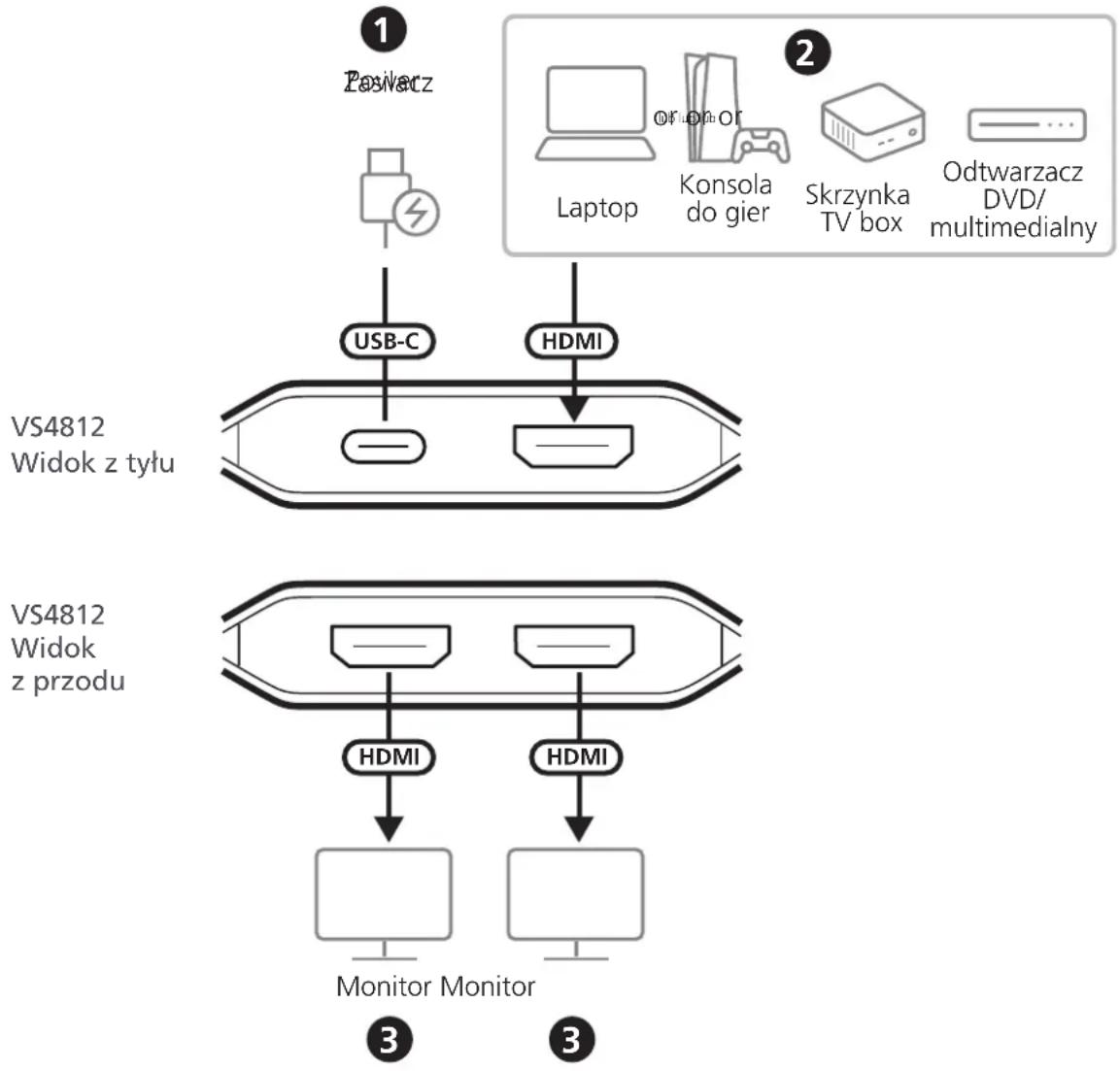

Instalacja

Uwagi

• W zestawie znajduje się jeden kabel zasilający USB; kabel HDMI i zasilacz nie są dołączone.
• Ten rozdzielacz HDMI nie obsługuje ARC/eARC.
• Zaleca się podłączenie rozdzielacza HDMI do źródła zasilania podczas użytkowania.

Podłączanie urządzenia

1. Podłącz zasilacz USB (5 V, 1 A) do źródła zasilania AC, a następnie podłącz kabel zasilający USB do portu USB-C DC-in urządzenia. Urządzenie jest teraz zasilane.

2. Podłącz źródło wideo, takie jak laptop, konsola do gier, odtwarzacz DVD/multimedialny lub skrzynka TV box, do portów wejściowych HDMI urządzenia.

3. Podłącz do 2 monitorów obsługujących HDMI do wyjść HDMI urządzenia.
4. Włącz zasilanie podłączonego źródła wideo i monitorów.

Obstuga

Włączanie/wyłączanie wyjścia HDMI 2

Naciśnij przycisk wł./wył. wyjścia HDMI 2, aby włączyć lub wyłączyć wyjście HDMI 2.

Obsługiwana długość kabla HDMI i rozdzielczości

Rozdzielczość Długość wejściowa Długość wyjściowa AWG
4K@60Hz	≤ 3m/9.9ft	≤ 3m/9.9ft28AWG
4K@30Hz	≤ 5m/16.4ft	≤ 5m/16.4ft28AWG
1080p@60Hz	≤ 10m/32.8ft	≤ 10m/32.8ft28AWG
