| 製品タイプ | HDMI スプリッター 1入力2出力 |
| ブランド | ATEN |
| モデル | VS4812 |
| HDMI入力 | 1 x HDMI (タイプA メス) |
| HDMI出力 | 2 x HDMI (タイプA メス) |
| 最大解像度 | 4K@60Hz (入力・出力ケーブル AWG28 3m以下) |
| 対応解像度 | 4K@60Hz, 4K@30Hz, 1080p@60Hz 以下 |
| 電源 | USB-Cポート経由 5V DC, 1A |
| 消費電力 | 最大5W |
| 推奨ケーブル長 (4K@60Hz) | 入力・出力: AWG28 3m以下 |
| 推奨ケーブル長 (4K@30Hz) | 入力・出力: AWG28 5m以下 |
| 推奨ケーブル長 (1080p@60Hz) | 入力・出力: AWG28 10m以下 |
| 筐体素材 | ABSプラスチック |
| 寸法（約） | 120mm x 70mm x 25mm |
| 重量（約） | 200g |
| 機能 | HDMI2出力ON/OFFボタン、HDCP対応、プラグアンドプレイ |
| ARC/eARC対応 | 非対応 |
| 梱包内容 | HDMIスプリッター、USB(Type-C)電源ケーブル、クイックスタートガイド |
| メンテナンスと清掃 | 清掃前に電源を抜く、柔らかい乾いた布を使用、液体やスプレーを避ける |
| 安全上の注意 | 推奨電源(5V,1A)のみ使用、湿気や極端な温度にさらさない |
| 修理可能性 | ユーザーによる修理不可、問題がある場合はATENサポートに連絡 |
よくある質問 - VS4812 ATEN
HDMIスプリッターVS4812の接続方法は？
USBアダプター(5V,1A)をUSB-Cポートに接続します。ビデオソース（パソコン、ゲーム機など）をHDMI入力に接続します。最大2台のHDMI対応モニターを出力に接続します。ソースとモニターの電源を入れます。
VS4812の最大対応解像度は？
入力・出力ともにAWG28の3m以下のHDMIケーブルを使用する場合、最大4K@60Hzをサポートします。
VS4812は10mのHDMIケーブルで動作しますか？
はい、ただし1080p@60Hzの解像度のみです。4Kの場合は、AWG28で最大3m(60Hz)または5m(30Hz)です。
2番目のHDMI出力の有効/無効を切り替える方法は？
本体のHDMI2出力ON/OFFボタンを押します。ケーブルを抜かずに2台目のモニターの電源をON/OFFできます。
VS4812はARCまたはeARCに対応していますか？
いいえ、ARCおよびeARCは本スプリッターではサポートされていません。
外部電源なしでVS4812を使用できますか？
安定動作のためUSB電源(5V,1A)の接続を推奨します。HDMIポートからの電力供給は不十分です。
付属の電源ケーブルの種類は？
USB Type-Cコネクタのケーブルが同梱されています。ACアダプター(充電器)は含まれていません。
VS4812はゲーム機と互換性がありますか？
はい、ゲーム機、パソコン、DVD/Blu-rayプレーヤー、TVチューナーなど、あらゆるHDMIソースと互換性があります。
HDMIスプリッターVS4812の掃除方法は？
清掃前に電源を抜いてください。柔らかい乾いた布を使用し、液体、スプレー、研磨剤は絶対に使用しないでください。
片方のモニターに映像が表示されない場合の対処法は？
HDMI2出力ボタンが押されているか確認してください。ケーブルが正しく接続され、解像度が対応していることを確認してください。ソースとモニターを再起動してください。
ユーザーの質問 VS4812 ATEN
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
まだ質問はありません。最初の質問者になりましょう。
デバイスの取扱説明書をダウンロード オーディオビデオアクセサリー 無料でPDF形式で！マニュアルを見つける VS4812 - ATEN 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 VS4812 ブランド ATEN.
使用説明書 VS4812 ATEN
VS4812
背面図
VS4812
上面図
VS4812
正面図
VS4812
底面図

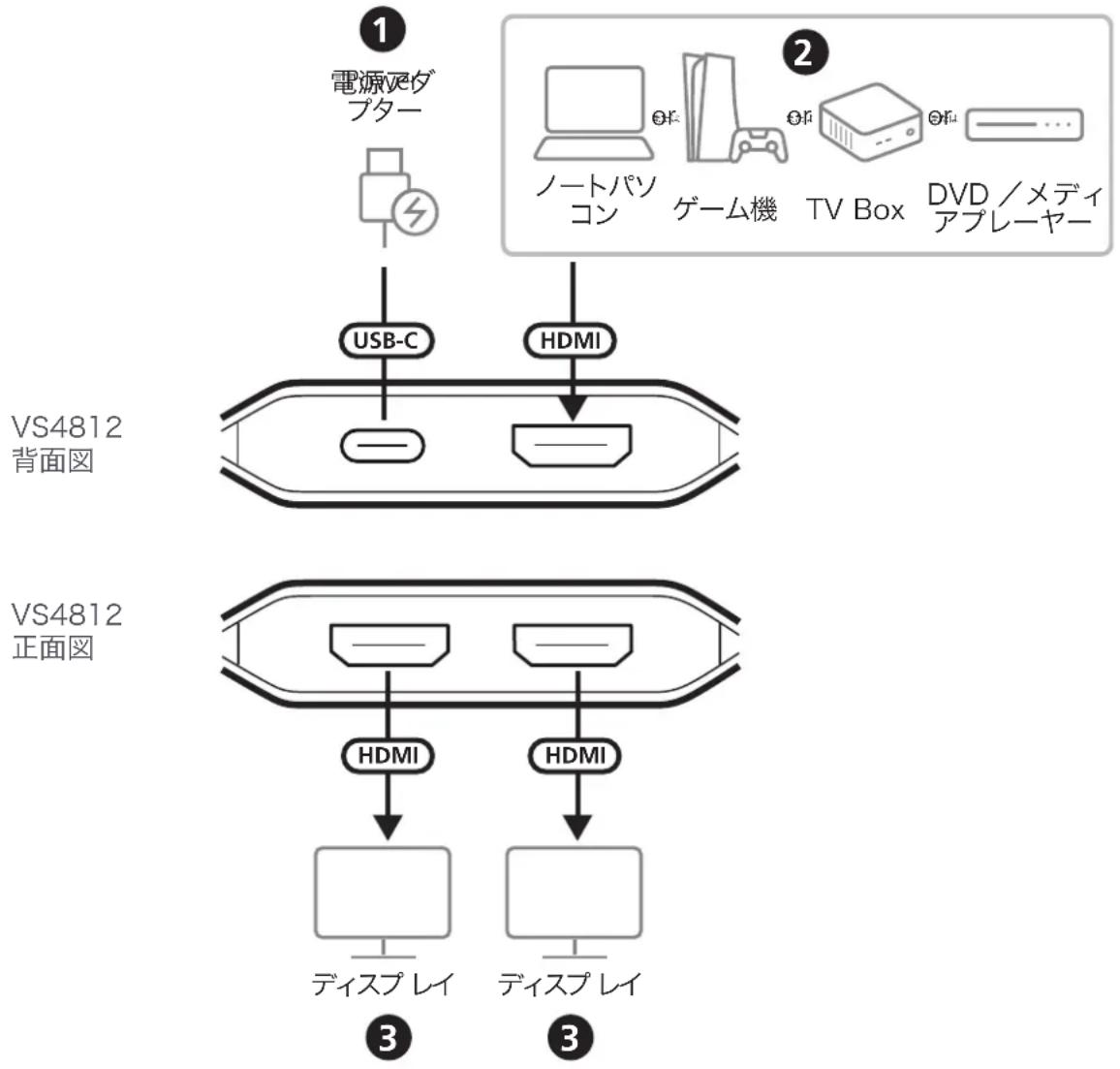

接続方法
注意事項
- USB 電源ケーブルは1本同梱していますが、HDMIケーブルと電源アダプターは付属していません。
- このHDMI分配器はARC/eARCに対応していません。
- 同梱のUSB電源ケーブルで本体に給電してご利用ください。
デバイス接続手順
-
USB 電源アダプター（5V、1A）を別途用意の上、USB 電源ケーブルを本機の USB-C DC 入力ポートに接続して給電します。これで、本体の電源が入ります。
-
ノートパソコン、ゲーム機、DVD／メディアプレーヤー、TV boxなどの映像ソースを本機のHDMI入力ポートに接続します。
- 本器のHDMI出力ポートに最大 2 台のHDMIディスプレイを接続します。
- 接続されている映像ソースとディスプレイの電源を入れます。
操作方法
HDMI出力2のオン／オフ切り替え
HDMI出力2のオン／オフボタンで、映像信号を止められます。
HDMIケーブル長と対応解像度の組み合わせ一覧表
| 解像度 | 入力側ケーブル長 | 出力側ケーブル長 | AWG |
| 4K@60Hz | ≤ 3m/9.9ft | ≤ 3m/9.9ft | 28AWG |
| 4K@30Hz | ≤ 5m/16.4ft | ≤ 5m/16.4ft | 28AWG |
| 1080p@60Hz | ≤ 10m/32.8ft | ≤ 10m/32.8ft | 28AWG |
