VS5821 - HDMIスイッチ ATEN - 無料のユーザーマニュアル

ブランド	ATen
型番	VS5821
製品タイプ	HDMIスイッチャー
HDMI入力数	2
HDMI出力数	1
対応解像度	最大8K@60Hz、4K@120Hz、4K@60Hz、1080p
ケーブル最大長（入力/出力）	8K@60Hzでは1.5m、4K@60Hzでは3m（28 AWGケーブル推奨）
電源	USB-C（5V、1A）- 電源アダプターは付属しません
付属電源ケーブル	はい、USB-Cケーブル
手動切り替え	上面のポート選択プッシュボタン
状態インジケーター	アクティブポートのオレンジ色のHDMI入力インジケーター、電源インジケーター
筐体材質	プラスチック
寸法（幅×奥行×高さ）	約10×6×2cm（推定）
重量	約100g（推定）
動作温度	0°C～50°C
動作湿度	20%～80%RH（結露なきこと）
特別機能	8K対応、HDCP対応、手動切り替え
お手入れと掃除	機器の電源を切り、柔らかい乾いた布で拭いてください。研磨剤は使用しないでください。
安全上の注意	推奨の電源のみご使用ください。水や過度の熱にさらさないでください。筐体を開けないでください。
交換部品と修理	この機器にはユーザーが修理可能な部品は含まれていません。問題が発生した場合は、ATenサポートにお問い合わせください。
一般情報	ARC/eARCおよび自動切り替えには対応していません。外部電源が必要です。

よくある質問 - VS5821 ATEN

HDMIソースを切り替えるにはどうすればよいですか？

機器上面のポート選択プッシュボタンを押してください。アクティブポートのインジケーターがオレンジ色に点灯します。

パッケージにはどのケーブルが含まれていますか？

USB-C電源ケーブルが含まれています。HDMIケーブルと電源アダプターは付属していません。

このスイッチャーは4Kに対応していますか？

はい、ケーブル長に応じて最大120Hzの4Kと最大60Hzの8Kに対応しています。

自動切り替えは可能ですか？

いいえ、本機は自動切り替えに対応していません。ソースを変更するにはボタンを押す必要があります。

このスイッチャーはARC/eARCに対応していますか？

いいえ、ARC（オーディオリターンチャンネル）およびeARCには対応していません。

どのような電源が必要ですか？

5V、1AのUSB-C電源が必要です。電源アダプターは付属していません。標準的な携帯電話充電器をご使用いただけます。

3mケーブルではどの解像度に対応していますか？

28 AWGのHDMIケーブル使用時、4K@60Hzは最大3mまで対応します。8Kの最大長は1.5mです。

外部電源なしでスイッチャーを使用できますか？

安定した動作のため、常にUSB電源を接続することを推奨します。電源がないと正常に動作しない可能性があります。

ゲーム機との互換性はありますか？

はい、ゲーム機、DVDプレーヤー、ノートパソコン、その他のHDMIソースと互換性があります。

機器のお手入れ方法は？

掃除の前に電源を抜いてください。柔らかい乾いた布を使用してください。化学薬品や研磨剤は絶対に使用しないでください。

使用説明書 VS5821 ATEN

接続方法

注意事項

• USB 電源ケーブルは1本同梱していますが、HDMIケーブルと電源アダプターは付属していません。
• このHDMIスイッチはARC/eARCに対応していません。
• このHDMIスイッチは自動切り替えに対応していません。
• 同梱のUSB電源ケーブルで本体に給電してご利用ください。

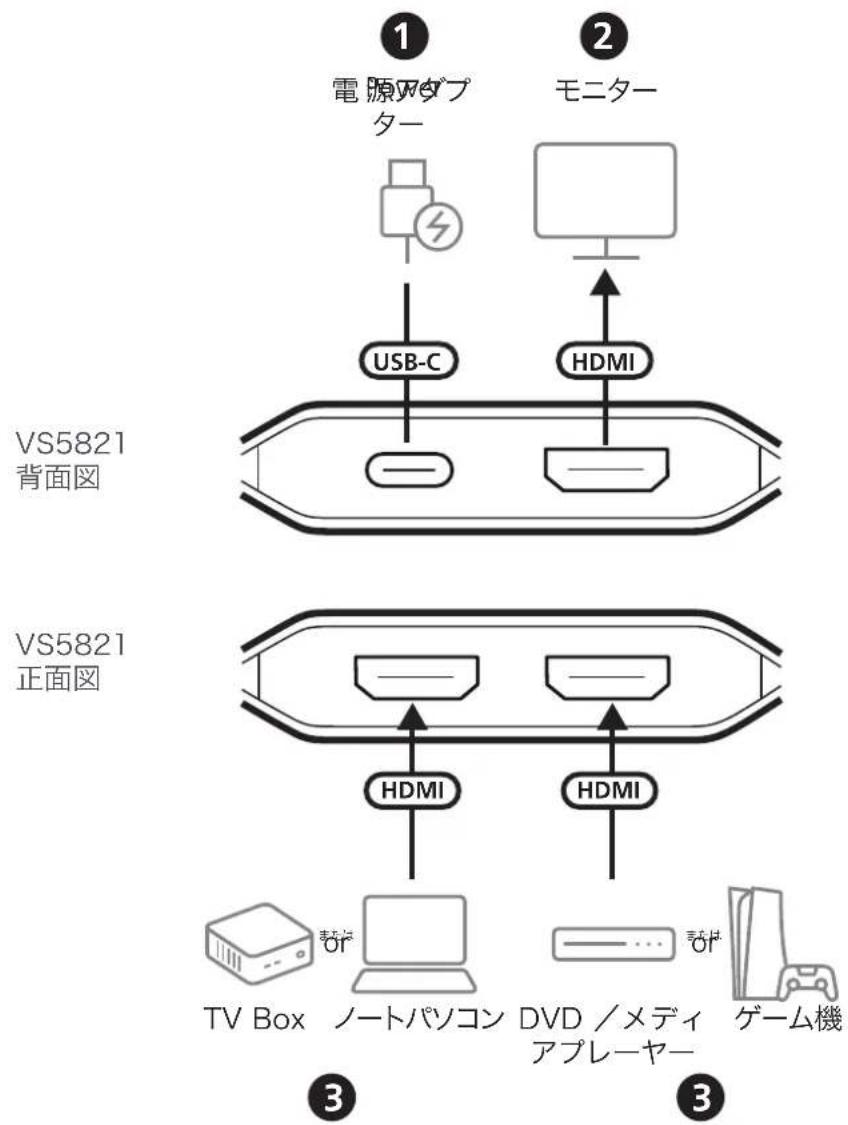

デバイスを接続

1. USB 電源アダプター (5V、1A)を別途用意の上、USB 電源ケーブルを本機の USB-C DC入力ポートに接続して給電します。これで、本体の電源が入ります。

2. 本器のHDMI出力ポートにHDMIディスプレイを接続します。

3. 最大 2 台の映像ソースを接続します。ノートパソコン、ゲーム機、DVD, メディアプレーヤー、TV boxなどの映像ソースを本機のHDMI入力ポートに接続できます。

4. 接続されている映像ソースとディスプレイの電源を入れます。

操作方法

映 像ソースの切り替え

本機の上部パネルにあるポート選択ボタンを押して、映像ソースを切り替えます。選択中のHDMI入力LEDがオレンジ色に点灯します。

HDMIケーブル長と対応解像度の組み合わせ一覧表

解像度	入力側ケーブル長	出力側ケーブル長	AWG
8K@60Hz	≤1.5m/5ft	≤1.5m/5ft	28AWG
8K@30Hz	≤1.5m/5ft	≤1.5m/5ft	28AWG
4K@120Hz	≤1.5m/5ft	≤1.5m/5ft	28AWG
4K@60Hz	≤3m/9.9ft	≤3m/9.9ft	28AWG
