US4224 - USBスイッチ ATEN - 無料のユーザーマニュアル

製品タイプ	手動USBスイッチ
ブランド	ATen
モデル	US4224
寸法（長さ×幅×高さ）	約100 x 60 x 25 mm
重量	約100 g
電源	5 V DC、1 A、USB-Cポート経由（ACアダプター付属）
デバイスポート数	USB Type-Aポート4基
ホストポート数	USB Type-Aポート2基
ホスト接続タイプ	USB 2.0（USB 1.1および3.0互換）
デバイス接続タイプ	USB 2.0（USB 1.1および3.0互換）
選択方法	上面の押しボタン
アクティブポート表示	選択されたホストポートのオレンジ色のインジケーター
入力電圧	5 V DC
最大入力電流	1 A
システム互換性	Windows、macOS、Linux、Chrome OS
動作温度	0 °C～40 °C
動作湿度	5 %～90 % RH（結露なきこと）
梱包内容	US4224スイッチ、USB ACアダプター（5V/1A）、クイックスタートガイド
色	ブラック
筐体素材	ABSプラスチック
保証	2年間（国による）

よくある質問 - US4224 ATEN

デバイスの接続方法は？

デバイスポートに最大4つのUSBデバイス（マウス、キーボードなど）を接続します。次に、ホストポートに最大2台のコンピューターを接続します。オプションで、安定した電源のためにACアダプターをUSB-Cポートに接続します。

外部電源は必要ですか？

電力消費の大きいデバイスを接続する場合は、外部電源（5V/1A）を推奨します。アダプターなしでも動作しますが、電流制限があります。

アクティブなコンピューターを切り替える方法は？

筐体上面の押しボタンを押します。オレンジ色のインジケーターがアクティブなホストポートを示します。

どのようなデバイスを接続できますか？

標準のUSBデバイス（キーボード、マウス、ヘッドセット、カメラ、プリンターなど）を接続できます。USB 2.0以下に対応していることを確認してください。

USB 3.0との互換性はありますか？

はい、USB 3.0デバイスも動作しますが、速度はUSB 2.0（480 Mbps）になります。最適なパフォーマンスのためには、USB 2.0デバイスを使用してください。

どのコンピューターが選択されているか確認する方法は？

ホストポート横のオレンジ色のインジケーターが点灯し、アクティブなコンピューターを示します。点灯しない場合は電源を確認してください。

ポートにUSBハブを接続できますか？

デバイスポートにUSBハブを接続することは推奨しません。電流制限を超える可能性があります。代わりにデバイスを直接接続してください。

デバイスは発熱しますか？

いいえ、US4224はほとんど発熱しません。過熱が見られる場合は、通気を確認し、電源を抜いてください。

スイッチの掃除方法は？

デバイスの電源を切り、柔らかく乾いた布で拭いてください。液体や研磨剤は使用しないでください。

デバイスが動作しない場合の対処法は？

接続と電源を確認し、別のUSBケーブルでテストしてください。問題が解決しない場合は、ATenサポートに連絡してください。

使用説明書 US4224 ATEN

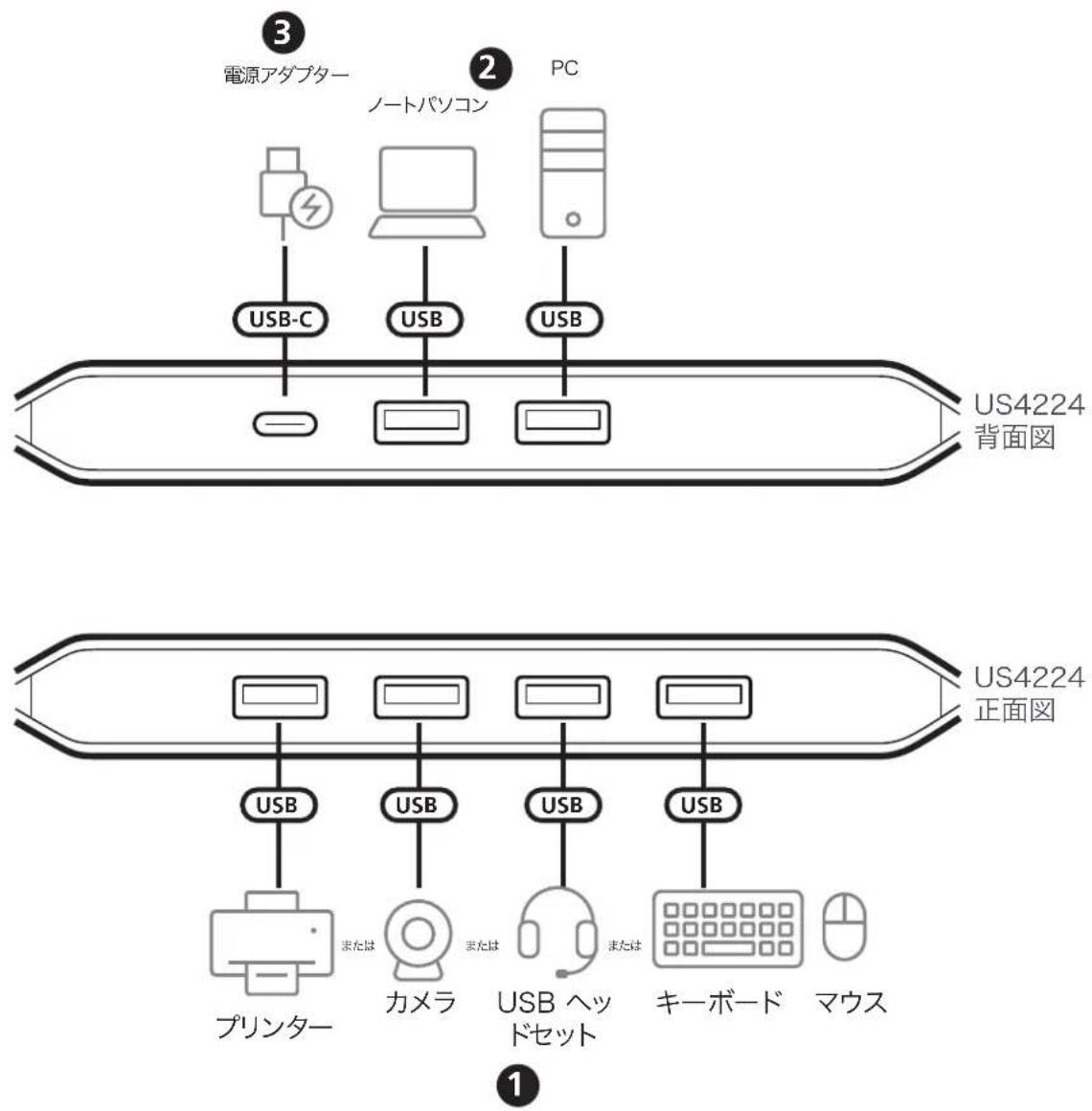

接続方法

1. 最大 4 台の USB デバイスを接続します。マウス、キーボード、ヘッドセト、カメラ、プリンターなどのUSB デバイスを本機の周辺機器ポート側に接続します。
2. ホスト側のUSB Type-A ポートに最大 2 台のPCを接続します。
3. (オプション) USB 電源アダプター（5V、1A）を別途用意の上、USB 電源ケーブルを本機の USB-C DC 入力ポートに接続して給電します。

操作

USB ポートの切り替え

本機の上部にあるポート選択ボタンを押して、接続されている2台のPC間でUSB接続を切り替えます。選択されたPC側のLEDがオレンジ色に点灯します。

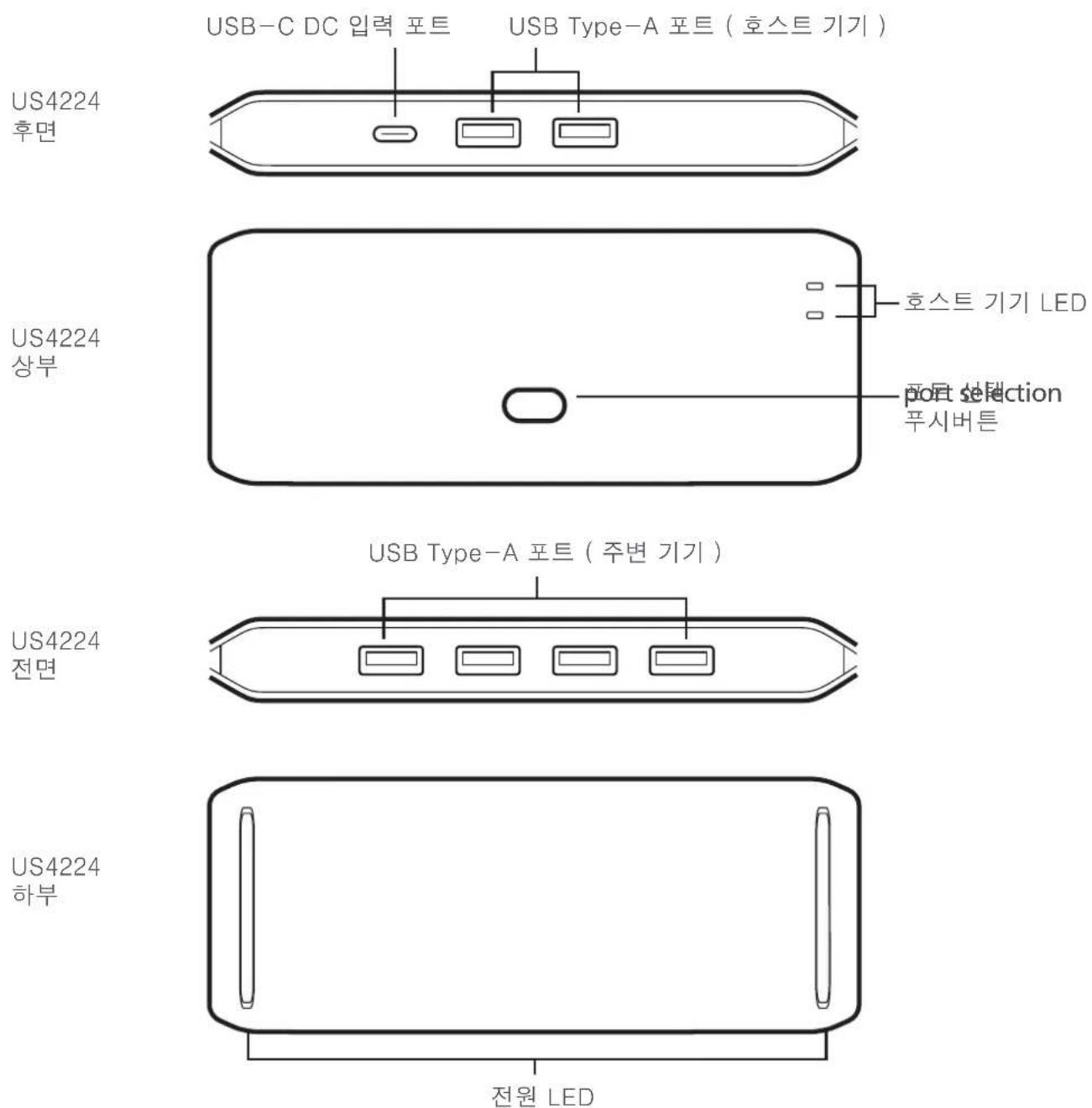

하드웨어 개요
