Type de produit	Commutateur USB manuel
Marque	ATen
Modèle	US4224
Dimensions (L x l x H)	Environ 100 x 60 x 25 mm
Poids	Environ 100 g
Alimentation	5 V CC, 1 A via port USB-C (adaptateur secteur inclus)
Nombre de ports périphériques	4 ports USB de type A
Nombre de ports hôte	2 ports USB de type A
Type de connexion hôte	USB 2.0 (compatible USB 1.1 et 3.0)
Type de connexion périphérique	USB 2.0 (compatible USB 1.1 et 3.0)
Méthode de sélection	Bouton-poussoir sur le panneau supérieur
Indicateur de port actif	Voyant orange pour le port hôte sélectionné
Tension d'entrée	5 V CC
Courant d'entrée maximal	1 A
Compatibilité système	Windows, macOS, Linux, Chrome OS
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	5 % à 90 % HR (sans condensation)
Contenu de l'emballage	Commutateur US4224, adaptateur secteur USB (5V/1A), guide de démarrage rapide
Couleur	Noir
Matériau du boîtier	Plastique ABS
Garantie	2 ans (selon pays)

FOIRE AUX QUESTIONS - US4224 ATEN

Comment brancher l'appareil ?

Branchez jusqu'à 4 périphériques USB (souris, clavier, etc.) sur les ports périphériques. Connectez ensuite jusqu'à 2 ordinateurs sur les ports hôte. Optionnellement, branchez l'adaptateur secteur sur le port USB-C pour une alimentation stable.

Faut-il une alimentation externe ?

L'alimentation externe (5V/1A) est recommandée si vous branchez des périphériques gourmands en énergie. Sans adaptateur, l'appareil peut fonctionner mais avec des limitations de courant.

Comment changer d'ordinateur actif ?

Appuyez sur le bouton-poussoir situé sur le dessus du boîtier. Le voyant orange indique quel port hôte est actif.

Quels périphériques puis-je connecter ?

Vous pouvez connecter des périphériques USB standard : clavier, souris, casque, appareil photo, imprimante, etc. Assurez-vous qu'ils sont compatibles USB 2.0 ou inférieur.

Est-ce compatible avec USB 3.0 ?

Oui, les périphériques USB 3.0 fonctionneront, mais à la vitesse USB 2.0 (480 Mbps). Pour une performance optimale, utilisez des périphériques USB 2.0.

Comment savoir quel ordinateur est sélectionné ?

Le voyant orange à côté du port hôte s'allume pour indiquer l'ordinateur actif. Si aucun voyant, vérifiez l'alimentation.

Puis-je connecter un hub USB sur les ports ?

Il est déconseillé de brancher un hub USB sur les ports périphériques, car cela pourrait dépasser la limite de courant. Utilisez plutôt des périphériques directement.

L'appareil chauffe-t-il ?

Non, l'US4224 chauffe très peu. Si vous constatez une surchauffe, vérifiez la ventilation et débranchez l'alimentation.

Comment nettoyer le commutateur ?

Débranchez l'appareil et utilisez un chiffon doux et sec. N'utilisez pas de liquides ni de produits abrasifs.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez les branchements, l'alimentation, et testez avec un autre câble USB. Si le problème persiste, contactez le support ATen.

MODE D'EMPLOI US4224 ATEN

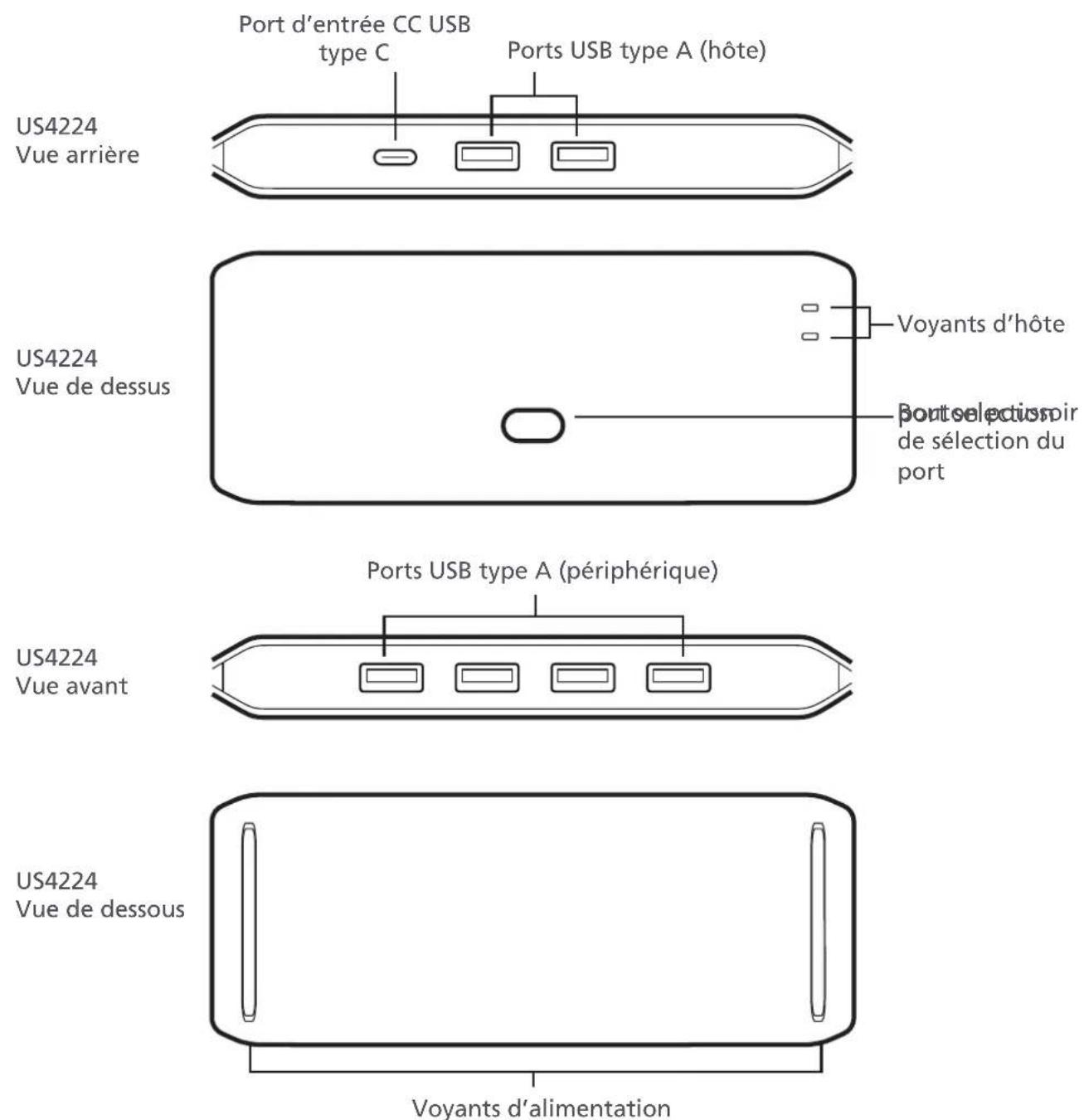

Description de l'appareil

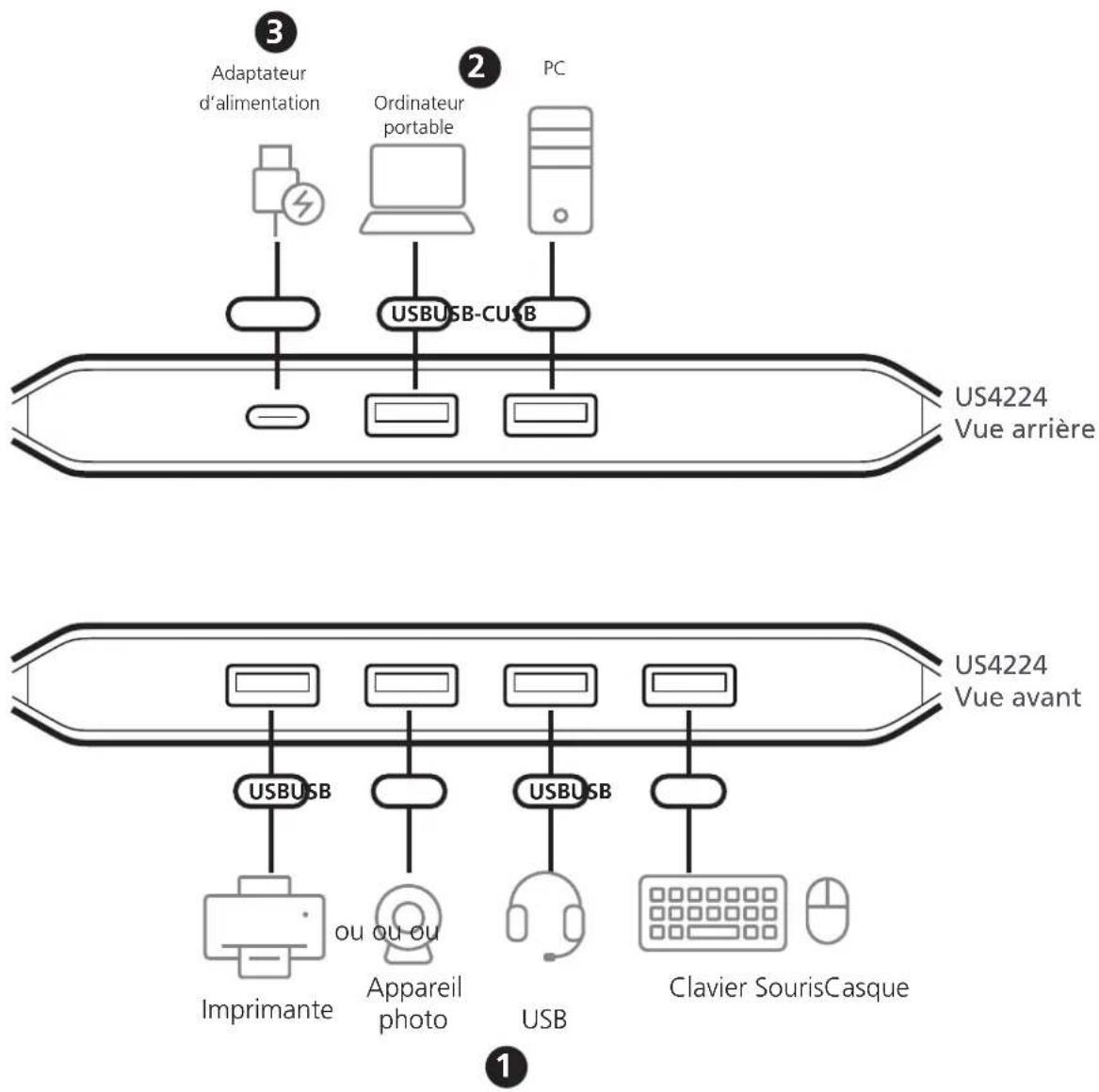

Installation
    subgraph_US4224_Vue_avant["US4224 Vue avant"]
        E["USBUSB"] --> F["Imprimante"]
        G["ou ou ou"] --> H["Appareil photo"]
        I["USB"] --> J["Clavier SourisCasque"]
    end
    style US4224_Vue_arrière fill:#f9f,stroke:#333
    style US4224_Vue_avant fill:#bbf,stroke:#333

1. Branchez jusqu’à 4 périphériques USB. Vous pouvez brancher des périphériques tels qu’une souris USB, un clavier USB, un casque USB, un appareil photo ou une imprimante aux ports périphériques de l’appareil.
2. Branchez jusqu’à 2 périphériques source USB de type A aux ports USB de type A (hôte) de l’appareil.
3. (Facultatif) Branchez un adaptateur d'alimentation USB (5 V, 1 A) à une source d'alimentation CA, puis branchez le câble d'alimentation USB au port d'entrée CC USB type C de l'appareil.

Changement de priorité USB

Appuyez sur le bouton-poussoir de sélection de port situé sur le panneau supérieur de l'appareil pour changer la priorité USB entre les deux périphériques source connectés. Le voyant d'hôte du port sélectionné s'allume en orange.

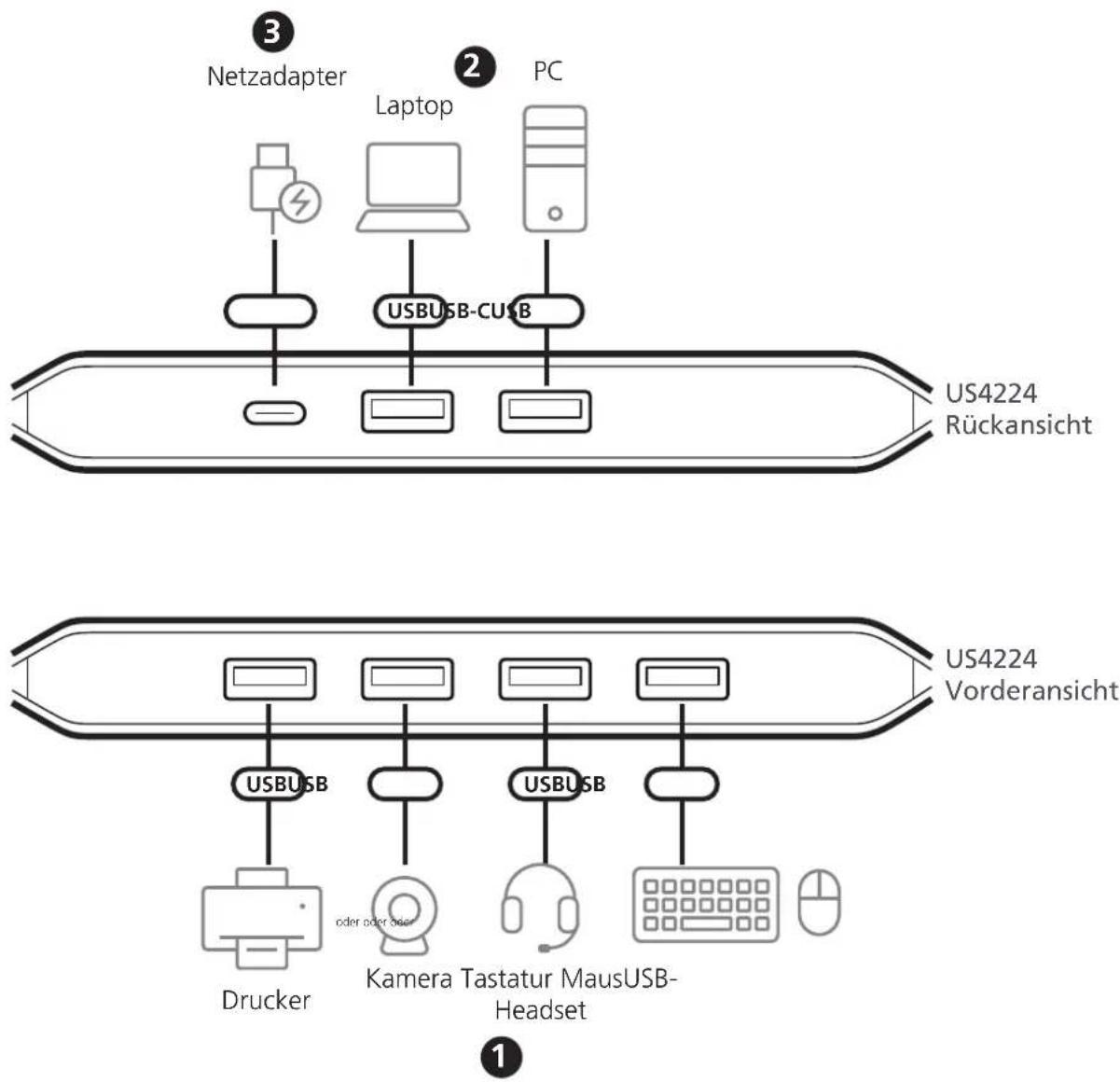

Installation

