Бренд	ATen
Модель	VS5821
Тип продукта	HDMI-коммутатор
Количество входов HDMI	2
Количество выходов HDMI	1
Поддерживаемые разрешения	До 8K@60 Гц, 4K@120 Гц, 4K@60 Гц, 1080p
Максимальная длина кабеля (вход/выход)	1,5 м для 8K@60 Гц, 3 м для 4K@60 Гц (рекомендуется кабель 28 AWG)
Питание	USB-C (5 В, 1 А) – блок питания не входит в комплект
Кабель питания в комплекте	Да, кабель USB-C
Ручное переключение	Кнопка выбора порта на верхней панели
Индикаторы состояния	Оранжевый индикатор активного порта HDMI, индикатор питания
Материал корпуса	Пластик
Размеры (Д x Ш x В)	Примерно 10 x 6 x 2 см
Вес	Примерно 100 г
Рабочая температура	От 0°C до 50°C
Рабочая влажность	20–80% (без конденсации)
Особые функции	Поддержка 8K, совместимость с HDCP, ручное переключение
Уход и чистка	Отключите устройство, протирайте мягкой сухой тканью. Не используйте абразивные средства.
Безопасность	Используйте только рекомендованный источник питания. Не подвергайте воздействию воды или чрезмерного тепла. Не вскрывайте корпус.
Запчасти и ремонтопригодность	В устройстве нет деталей, подлежащих самостоятельному ремонту. При неполадках обращайтесь в службу поддержки ATen.
Общая информация	Не поддерживает ARC/eARC и автоматическое переключение. Требуется внешний источник питания.

Часто задаваемые вопросы - VS5821 ATEN

Как переключаться между источниками HDMI?

Нажмите кнопку выбора порта на верхней панели устройства. Индикатор активного порта загорится оранжевым.

Какие кабели входят в комплект?

В комплекте кабель питания USB-C. HDMI-кабели и блок питания не входят в комплект.

Поддерживает ли коммутатор 4K?

Да, он поддерживает 4K до 120 Гц и 8K до 60 Гц в зависимости от длины кабеля.

Доступно ли автоматическое переключение?

Нет, эта модель не поддерживает автоматическое переключение. Для смены источника необходимо нажать кнопку.

Поддерживает ли коммутатор ARC/eARC?

Нет, он не поддерживает ARC (обратный аудиоканал) и eARC.

Какое питание требуется?

Требуется источник питания USB-C 5 В, 1 А. Блок питания не входит в комплект; можно использовать стандартное зарядное устройство для телефона.

Какие разрешения поддерживаются с кабелями длиной 3 метра?

При использовании кабеля HDMI 28 AWG разрешение 4K@60 Гц поддерживается на расстоянии до 3 м. Для 8K максимальная длина составляет 1,5 м.

Можно ли использовать коммутатор без внешнего питания?

Рекомендуется всегда подключать питание USB для стабильной работы. Без него устройство может работать некорректно.

Совместим ли коммутатор с игровыми консолями?

Да, он совместим с игровыми консолями, DVD-плеерами, ноутбуками и другими источниками HDMI.

Как чистить устройство?

Перед чисткой отключите его. Используйте мягкую сухую ткань. Никогда не используйте химические или абразивные средства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VS5821 ATEN

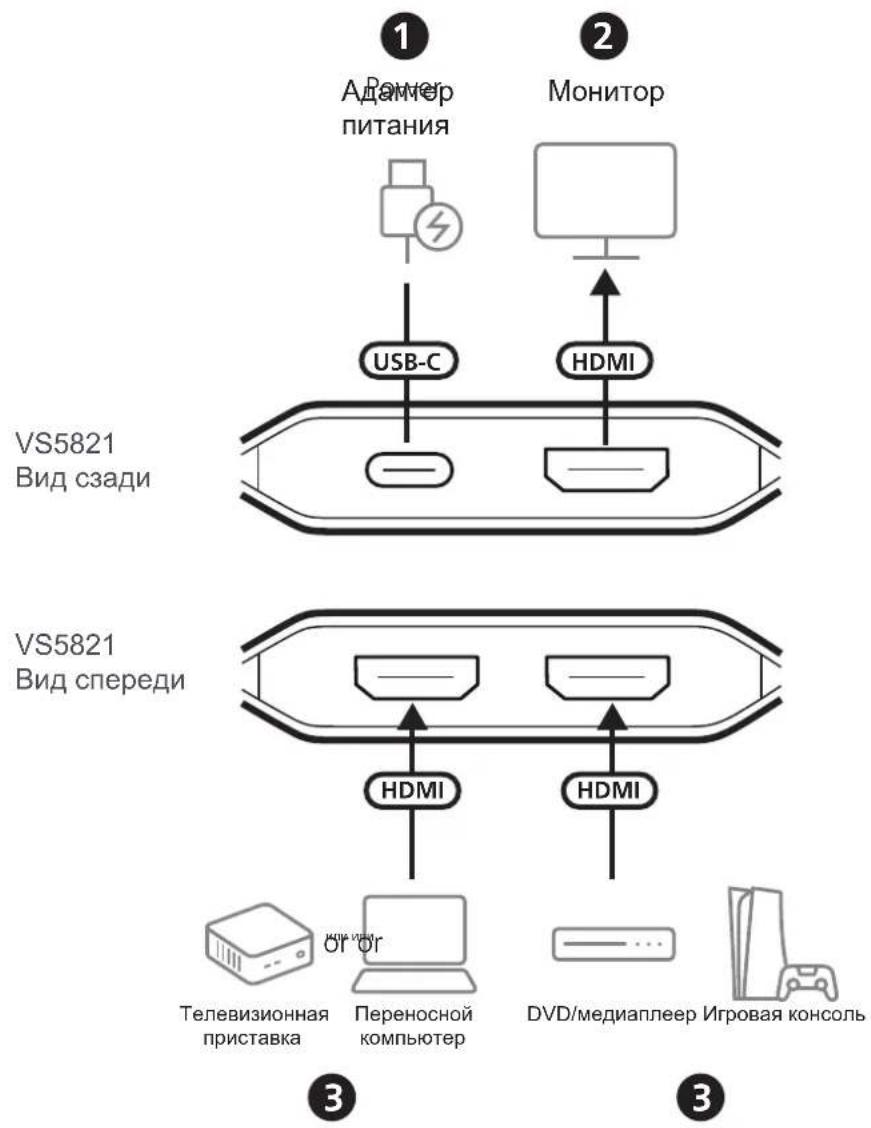

Установка

Замечания

• В комплект поставки входит один кабель питания USB и кабель HDMI. Адаптер питания в комплект поставки не входит.
• Этот HDMI-переключатель не поддерживает ARC/eARC.
• Этот HDMI-переключатель не поддерживает автопереключение.
• Рекомендуется подключать этот HDMI-переключатель к источнику питания во время использования.

Подключение устройства

1. Подключите USB-адаптер питания (5 В, 1 А) к сети переменного тока, а затем подключите USB-кабель питания к входу пост. тока USB-C устройства. После этого питание на устройство будет подано.
2. Подключите монитор с поддержкой HDMI к выходному HDMI-порту устройства.
3. Можно подключить до 2 источников видеосигнала. Вы можете подключить источники видеосигнала, такие как ноутбук, игровая консоль, DVD/медиаплеер или телевизионная приставка, к входным HDMI-портам устройства.
4. Включите подключенный источник видеосигнала и монитор.

Эксплуатация

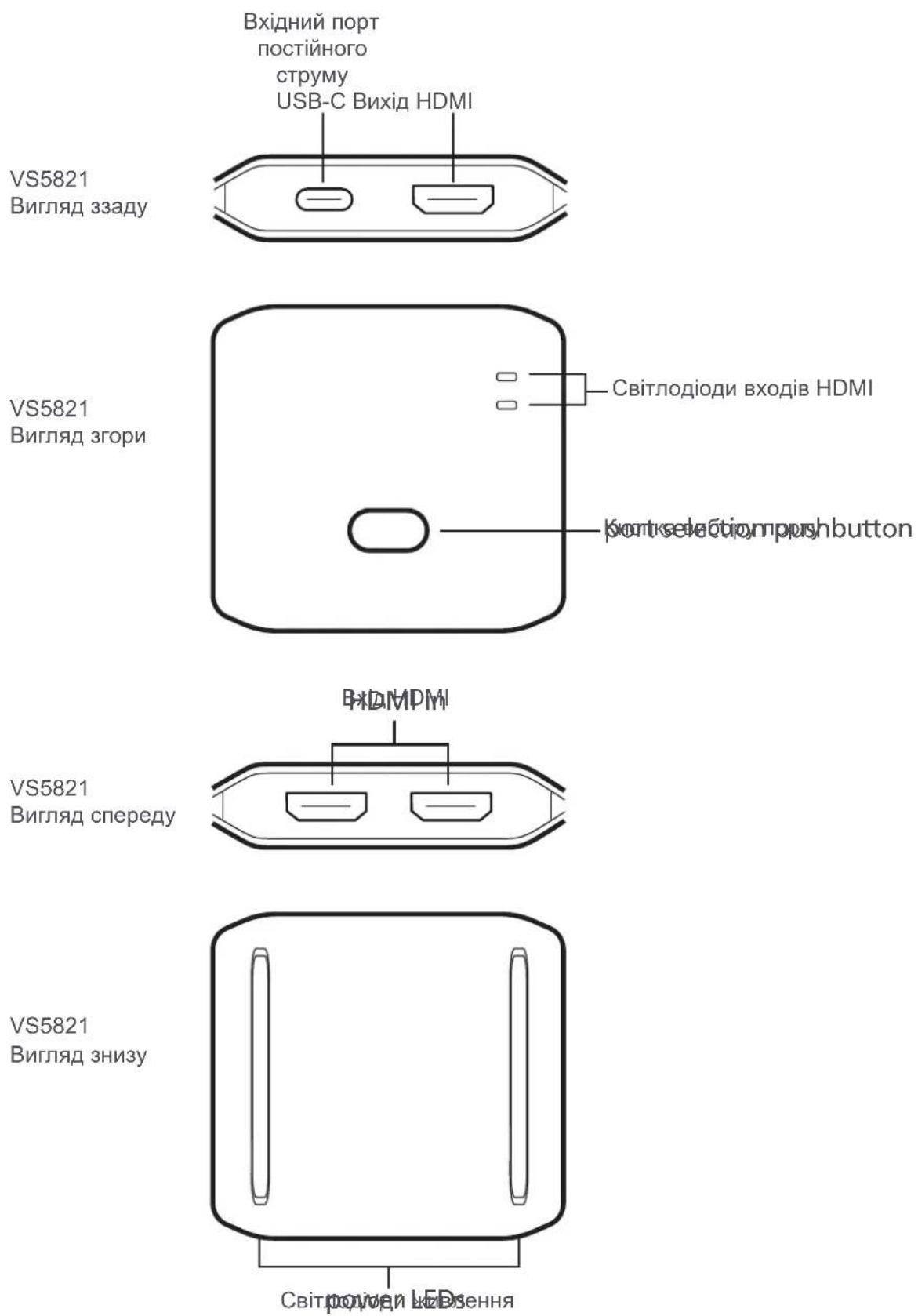

Переключение источников видеосигнала

Чтобы переключить источник видеосигнала, нажмите кнопку выбора портов, расположенную на верхней панели устройства.

Светодиод входа HDMI для выбранного порта светится оранжевым цветом.

Поддерживаемое разрешение и длина кабеля HDMI

Разрешение	Длина входного кабеля	Длина выходного кабеля	AWG
8K@60Hz	≤ 1.5m/5ft	≤ 1.5m/5ft28AWG
8K@30Hz	≤ 1.5m/5ft	≤ 1.5m/5ft28AWG
4K@120Hz	≤ 1.5m/5ft	≤ 1.5m/5ft28AWG
4K@60Hz	≤ 3m/9.9ft	≤ 3m/9.9ft28AWG

Огляд обладнання
