VS5821 - HDMI перемикач ATEN - Безкоштовний посібник користувача

Бренд	ATen
Модель	VS5821
Тип продукту	HDMI-комутатор
Кількість входів HDMI	2
Кількість виходів HDMI	1
Підтримувані роздільні здатності	До 8K@60 Гц, 4K@120 Гц, 4K@60 Гц, 1080p
Максимальна довжина кабелю (вхід/вихід)	1,5 м для 8K@60 Гц, 3 м для 4K@60 Гц (рекомендовано кабель 28 AWG)
Живлення	USB-C (5 В, 1 А) - блок живлення не входить
Кабель живлення в комплекті	Так, кабель USB-C
Ручне перемикання	Кнопка вибору порту на верхній панелі
Індикатори стану	Помаранчевий індикатор входу HDMI для активного порту, індикатор живлення
Матеріал корпусу	Пластик
Розміри (Д x Ш x В)	Приблизно 10 x 6 x 2 см (приблизно)
Вага	Приблизно 100 г (приблизно)
Робоча температура	Від 0 °C до 50 °C
Робоча вологість	20 % до 80 % HR (без конденсації)
Спеціальні функції	Підтримка 8K, сумісність з HDCP, ручне перемикання
Догляд та чищення	Від'єднайте пристрій, протріть м'якою сухою ганчіркою. Не використовуйте абразивні засоби.
Безпека	Використовуйте лише з рекомендованим джерелом живлення. Не піддавайте впливу води або надмірного тепла. Не відкривайте корпус.
Запчастини та ремонтопридатність	Пристрій не містить деталей, які можна замінити користувачем. У разі проблем зверніться до служби підтримки ATen.
Загальна інформація	Не підтримує ARC/eARC та автоматичне перемикання. Потребує зовнішнього джерела живлення.

Часті запитання - VS5821 ATEN

Як перемикатися між джерелами HDMI?

Натисніть кнопку вибору порту на верхній панелі пристрою. Індикатор активного порту засвітиться помаранчевим.

Які кабелі входять до комплекту?

Кабель живлення USB-C входить до комплекту. Кабелі HDMI та блок живлення не постачаються.

Чи підтримує комутатор 4K?

Так, він підтримує 4K до 120 Гц та 8K до 60 Гц, залежно від довжини кабелю.

Чи доступне автоматичне перемикання?

Ні, ця модель не підтримує автоматичне перемикання. Ви повинні натиснути кнопку, щоб змінити джерело.

Чи підтримує комутатор ARC/eARC?

Ні, він не підтримує ARC (канал повернення аудіо) та eARC.

Яке живлення потрібне?

Потрібне живлення USB-C 5 В, 1 А. Блок живлення не входить; ви можете використовувати стандартний зарядний пристрій для телефону.

Які роздільні здатності підтримуються з кабелями довжиною 3 метри?

З кабелем HDMI 28 AWG підтримується 4K@60 Гц до 3 м. Для 8K максимальна довжина становить 1,5 м.

Чи можна використовувати комутатор без зовнішнього живлення?

Рекомендується завжди підключати живлення USB для стабільної роботи. Без нього пристрій може працювати некоректно.

Чи сумісний комутатор з ігровими консолями?

Так, він сумісний з ігровими консолями, DVD-програвачами, ноутбуками та іншими джерелами HDMI.

Як почистити пристрій?

Перед чищенням від'єднайте його. Використовуйте м'яку суху ганчірку. Ніколи не використовуйте хімічні або абразивні засоби.

ПОСІБНИК КОРИСТУВАЧА VS5821 ATEN

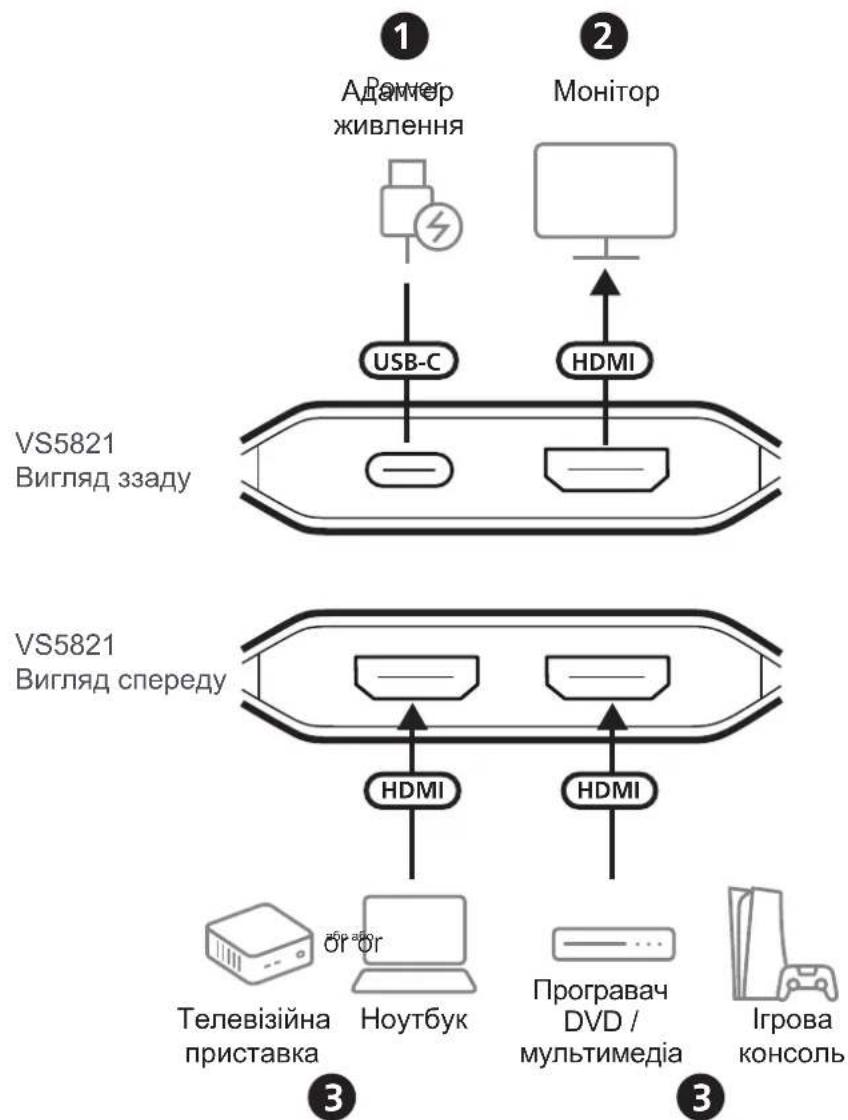

Установлення

Візьміть до уваги

• До комплекту поставки входить один кабель живлення USB. Кабель HDMI та блок живлення до комплекту поставки не входять.
• Комутатор HDMI не підтримує ARC / eARC.
• Комутатор HDMI не підтримує автоматичне перемикання.
• Під час використання цього комутатора HDMI його рекомендується підключати до джерела живлення.

Підключення пристрою

1. Підключіть блок живлення USB (5 В, 1 А) до джерела живлення змінного струму, після чого вставте кабель живлення USB у вхідний порт постійного струму типу USB-C пристрою. Теперь пристрій увімкнений.
2. Підключіть монітор із підтримкою HDMI до вихідного порту HDMI пристрою.
3. Підключіть до 2 джерел відеосигналу. До вхідних портів HDMI пристрою ви можете підключати такі джерела відеосигналу, як ноутбук, ігрова консоль, програмач DVD / мультимедіа та телевізійна приставка.
4. Увімкніть підключені джерела відеосигналу та монітор.

Експлуатація

Вибір джерела відеосигналу

Для вибору джерела відеосигналу натисніть кнопку вибору порту, розташовану на верхній панелі пристрою. Світлодіод входу HDMI, що відповідає вибраному порту, засвітиться помаранчевим.

Підтримувана довжина та роздільна здатність кабелю HDMI

Роздільна здатність	Довжина вхідного кабелю	Довжина вихідного кабелю	AWG
8K@60Hz	≤ 1.5m/5ft	≤ 1.5m/5ft28AWG
8K@30Hz	≤ 1.5m/5ft	≤ 1.5m/5ft28AWG
4K@120Hz	≤ 1.5m/5ft	≤ 1.5m/5ft28AWG
4K@60Hz	≤ 3m/9.9ft	≤ 3m/9.9ft28AWG
