VS5821 - HDMI anahtarı ATEN - Ücretsiz kullanım kılavuzu

Marka	ATen
Model	VS5821
Ürün Türü	HDMI Anahtarı
HDMI Giriş Sayısı	2
HDMI Çıkış Sayısı	1
Desteklenen Çözünürlükler	8K@60 Hz, 4K@120 Hz, 4K@60 Hz, 1080p'ye kadar
Maksimum Kablo Uzunluğu (giriş/çıkış)	8K@60 Hz için 1,5 m, 4K@60 Hz için 3 m (28 AWG kablo önerilir)
Güç Kaynağı	USB-C (5 V, 1 A) – güç adaptörü dahil değil
Dahil Güç Kablosu	Evet, USB-C kablosu
Manuel Anahtarlama	Üstte port seçim düğmesi
Durum Göstergeleri	Aktif port için turuncu HDMI giriş göstergesi, güç göstergesi
Kasa Malzemesi	Plastik
Boyutlar (G x D x Y)	Yaklaşık 10 x 6 x 2 cm (tahmini)
Ağırlık	Yaklaşık 100 g (tahmini)
Çalışma Sıcaklığı	0 °C ila 50 °C
Çalışma Nemi	%20 ila %80 RH (yoğuşmasız)
Özel Fonksiyonlar	8K desteği, HDCP uyumlu, manuel anahtarlama
Bakım ve Temizlik	Cihazı fişten çekin, yumuşak ve kuru bir bezle temizleyin. Aşındırıcı ürünler kullanmayın.
Güvenlik	Yalnızca önerilen güç kaynağıyla kullanın. Suya veya aşırı ısıya maruz bırakmayın. Kasayı açmayın.
Yedek Parçalar ve Onarılabilirlik	Cihaz, kullanıcı tarafından onarılabilir hiçbir parça içermez. Sorun durumunda ATen desteğiyle iletişime geçin.
Genel Bilgiler	ARC/eARC veya otomatik anahtarlamayı desteklemez. Harici güç kaynağı gerektirir.

Sık sorulan sorular - VS5821 ATEN

HDMI kaynakları arasında nasıl geçiş yapabilirim?

Cihazın üstündeki port seçim düğmesine basın. Aktif portun göstergesi turuncu yanar.

Pakette hangi kablolar bulunur?

Bir USB-C güç kablosu dahildir. HDMI kabloları ve güç adaptörü verilmez.

Anahtar 4K'yı destekliyor mu?

Evet, kablo uzunluğuna bağlı olarak 120 Hz'e kadar 4K ve 60 Hz'e kadar 8K desteği sunar.

Otomatik anahtarlama mevcut mu?

Hayır, bu model otomatik anahtarlamayı desteklemez. Kaynak değiştirmek için düğmeye basmanız gerekir.

Anahtar ARC/eARC'yi destekliyor mu?

Hayır, ARC (Ses Dönüş Kanalı) veya eARC'yi desteklemez.

Hangi güç kaynağı gereklidir?

5 V ve 1 A USB-C güç kaynağı gereklidir. Güç adaptörü dahil değildir; standart bir telefon şarj cihazı kullanabilirsiniz.

3 metrelik kablolarla hangi çözünürlükler desteklenir?

28 AWG HDMI kablo ile 4K@60 Hz 3 m'ye kadar desteklenir. 8K için maksimum uzunluk 1,5 m'dir.

Anahtarı harici güç olmadan kullanabilir miyim?

Stabil çalışma için USB gücünü her zaman takmanız önerilir. Olmadan cihaz düzgün çalışmayabilir.

Anahtar oyun konsollarıyla uyumlu mu?

Evet, oyun konsolları, DVD oynatıcılar, dizüstü bilgisayarlar ve diğer HDMI kaynaklarıyla uyumludur.

Cihaz nasıl temizlenir?

Temizlemeden önce fişini çekin. Yumuşak ve kuru bir bez kullanın. Asla kimyasal veya aşındırıcı ürünler kullanmayın.

KULLANIM KILAVUZU VS5821 ATEN

Donanıma Genel Bakış

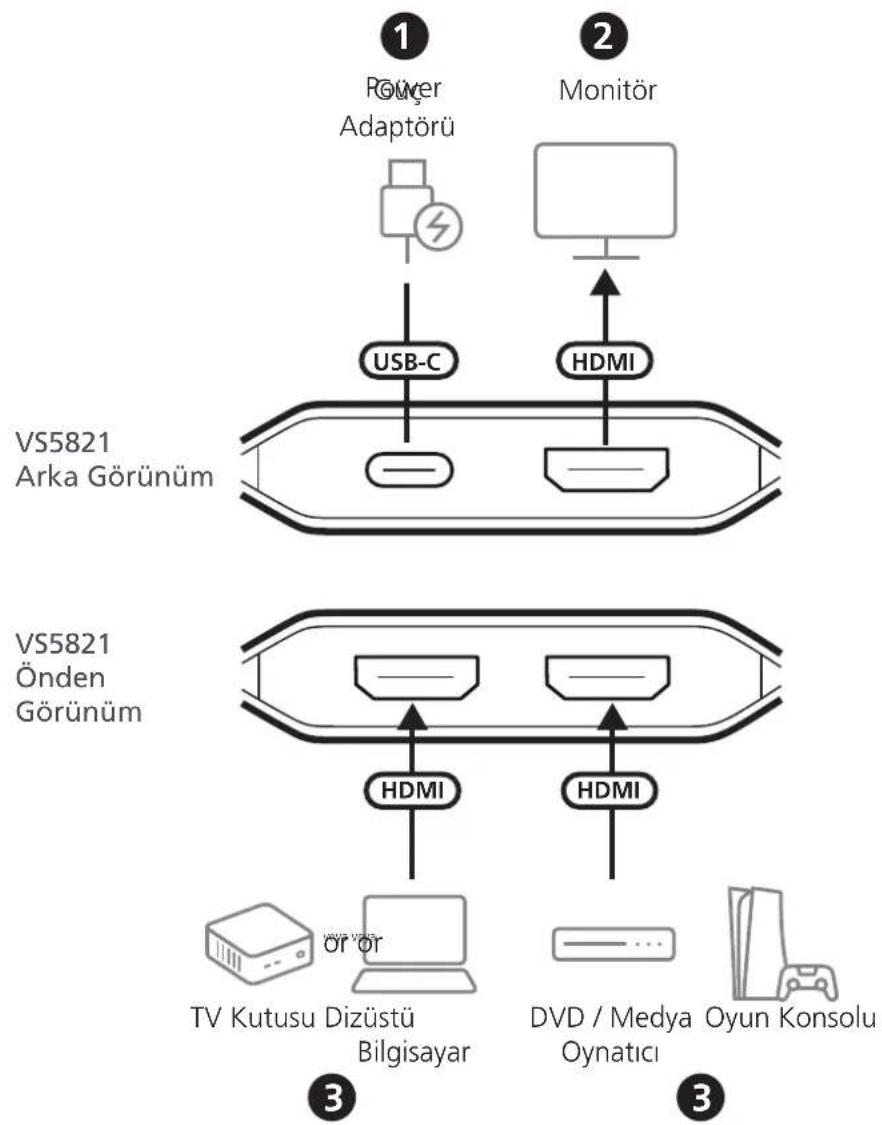

Kurulum

Dikkate alınması gereken hususlar

• Ürüne bir adet USB güç kablosu dahildir, HDMI kablosu ve güç adaptörü dahil değildir.
• Bu HDMI Switch, ARC/eARC'yi desteklemez.
• Bu HDMI Switch, otomatik geçişi desteklemez.
• Kullanım sırasında bu HDMI Switch'i bir güç kaynağına bağlamanız önerilir.

Cihazı Bağlama

1. Bir USB güç adaptörünü (5 V, 1 A) bir AC elektrik prizine takın ve ardından USB güç kablosunu ünitenin USB-C DC giriş portuna takın. Şimdi cihaza elektrik sağlanmış oldu.

2. Cihazın HDMI çıkış portuna HDMI uyumlu bir monitöre bağlayın.

3. En fazla 2 görüntü kaynağı bağlayın. Dizüstü bilgisayar, oyun konsolu, DVD / medya oynaticı ve TV kutusu gibi görüntü kaynaklarını cihazın HDMI giriş portlarına takabilirsiniz.
4. Bağlı görüntü kaynaklarını ve monitörü açın.

Çalıştırma

Görüntü Kaynaklarını Değiştirme

Görüntü kaynağıni değiştirmek için cihazın üst panelinde bulunan port seçme düğmesine basın. Seçilen port için LED'deki HDMI turuncu renkte yanar.

Desteklenen HDMI Kablo Uzunluğu ve Çözünürlükler

Çözünürlük Giriş	Uzunluğu Çıkış Uzunluğu AWG
8K@60Hz	≤q 1.5m/5ft	≤q 1.5m/5ft28AWG
8K@30Hz	≤q 1.5m/5ft	≤q 1.5m/5ft28AWG
4K@120Hz	≤q 1.5m/5ft	≤q 1.5m/5ft28AWG
4K@60Hz	≤q 3m/9.9ft	≤q 3m/9.9ft28AWG
