Ürün Türü	HDMI Ayırıcı
Marka	ATEN
Model	VS5812
Video Girişleri	1 x HDMI
Video Çıkışları	2 x HDMI
Desteklenen Çözünürlükler	8K@60Hz, 4K@120Hz, 4K@60Hz'e kadar
Önerilen HDMI Kablo Uzunluğu	8K/4K@120Hz için 1,5 m, 4K@60Hz için 3 m
Güç	USB-C 5V DC, 1A (güç adaptörü dahil değildir)
Güç Tüketimi	maks. 5W
Fonksiyon Düğmesi	HDMI 2 çıkışını etkinleştirme/devre dışı bırakma
Ses Teknolojileri	ARC/eARC desteklenmez
Çalışma Sıcaklığı	0°C - 50°C
Çalışma Nemi	%20 - %80 Bağıl Nem (yoğuşmasız)
Boyutlar (G x D x Y)	Yaklaşık 10 x 5 x 2 cm
Ağırlık	Yaklaşık 100 g
Kasa Malzemesi	Plastik
Uyumluluk	Bilgisayarlar, oyun konsolları, DVD/Blu-ray oynatıcılar, TV kutuları
Bakım ve Temizlik	Temizlemeden önce cihazın fişini çekin. Yumuşak ve kuru bir bez kullanın. Kimyasal ürünler kullanmayın.
Güvenlik	Neme maruz bırakmayın, darbelerden kaçının. Yalnızca önerilen güç kaynağıyla kullanın.
Yedek Parçalar ve Onarılabilirlik	Kullanıcı tarafından sökülebilir parça yoktur. Onarım için müşteri hizmetlerine başvurun.
Paket İçeriği	VS5812 Ayırıcı, USB güç kablosu, hızlı kurulum kılavuzu

Sık sorulan sorular - VS5812 ATEN

VS5812 HDMI Ayırıcı nasıl bağlanır?

USB-C güç adaptörünü (5V/1A) cihazın DC portuna takın. Video kaynağınızı (bilgisayar, konsol...) HDMI giriş portuna bağlayın. HDMI çıkışlarına en fazla 2 monitör bağlayın. Kaynağı ve monitörleri açın.

Güç kablosu dahil mi?

Bir USB kablosu dahildir, ancak güç adaptörü verilmez. Herhangi bir 5V/1A USB adaptörü kullanabilirsiniz.

Hangi çözünürlükler destekleniyor?

VS5812, 8K@60Hz, 4K@120Hz ve 4K@60Hz'e kadar destekler. Performans, kullanılan HDMI kablolarının uzunluğuna bağlıdır.

Monitörüm neden hiçbir şey göstermiyor?

Cihazın açık olduğunu kontrol edin (ışık yanıyor). Video kaynağının açık olduğundan emin olun. HDMI 2 çıkışını etkinleştirmek için düğmeye basmayı deneyin. HDMI bağlantılarını kontrol edin.

Ayırıcıyı 3 metreden uzun HDMI kablolarla kullanabilir miyim?

Yüksek çözünürlükler için (8K, 4K@120Hz) maksimum 1,5 m kablo kullanın. 4K@60Hz için 3 m'ye kadar kablolar önerilir. Daha uzun kablolarda görüntü dengesiz olabilir.

VS5812 ARC/eARC'yi destekliyor mu?

Hayır, ARC ve eARC teknolojileri bu ayırıcı tarafından desteklenmez.

HDMI 2 çıkışı nasıl etkinleştirilir/devre dışı bırakılır?

Cihaz üzerindeki düğmeye basarak HDMI 2 çıkışını etkinleştirin veya devre dışı bırakın. Bu, gerektiğinde tek bir monitörde görüntülemeyi yönetmenizi sağlar.

Ayırıcı bir oyun konsoluyla çalışır mı?

Evet, PlayStation, Xbox ve Nintendo Switch gibi oyun konsollarının yanı sıra standart HDMI çıkışı kullanan tüm cihazlarla uyumludur.

Cihaz tanıma sorunu durumunda ne yapmalıyım?

Gücü çıkarıp tekrar takın. Kaynağın ve monitörlerin açık olduğunu kontrol edin. Farklı bir HDMI kablosu deneyin. Sorun devam ederse ATEN desteğine başvurun.

Kasa çalışırken ısınıyor mu?

Hafif ısınma normaldir. Cihazın etrafında yeterli havalandırma sağlayın. Yumuşak bir yüzeye veya kapalı bir alana koymaktan kaçının.

KULLANIM KILAVUZU VS5812 ATEN

Donanıma Genel Bakış

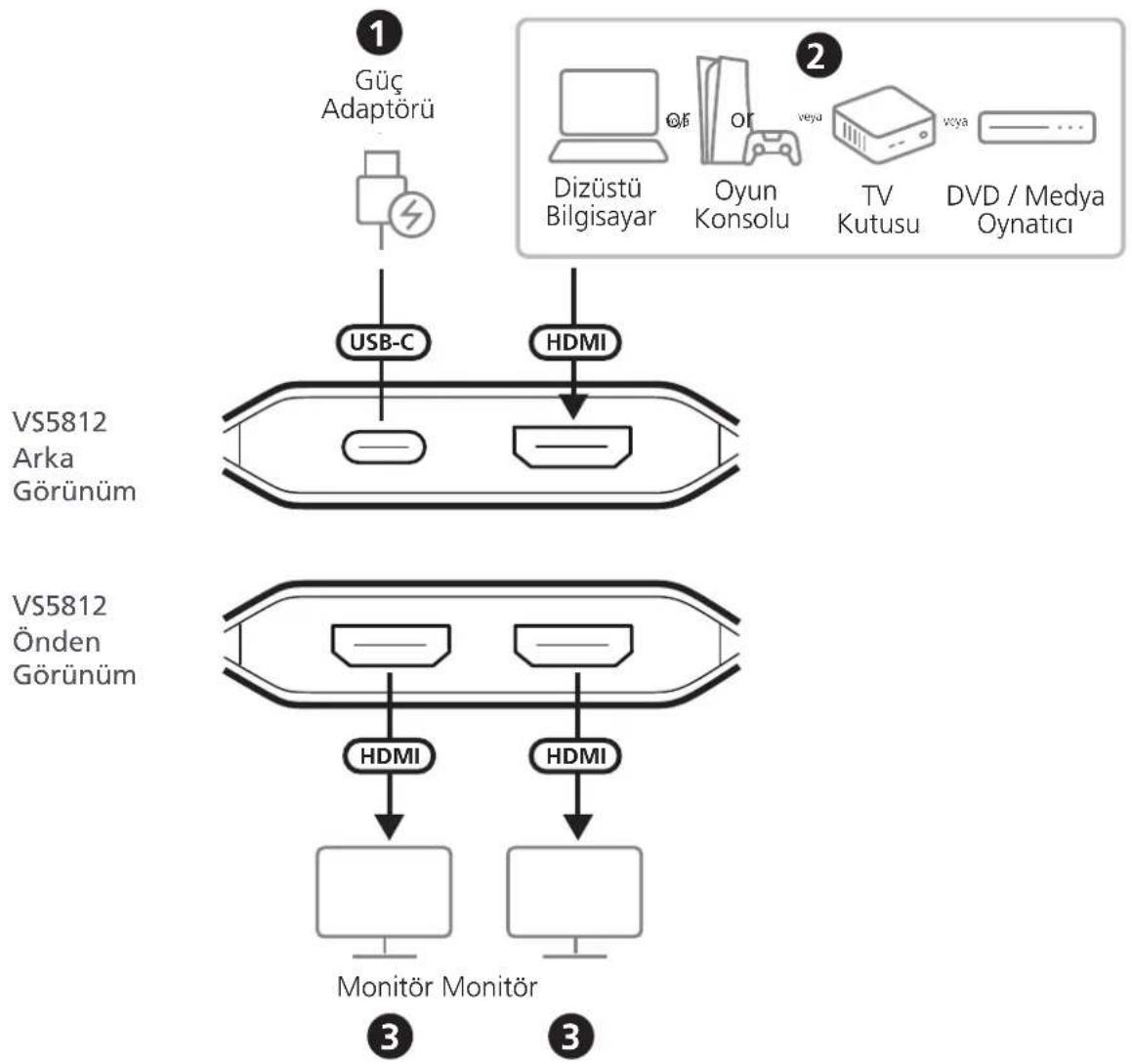

Kurulum

Dikkate alınması gereken hususlar

• Ürüne bir adet USB güç kablosu dahildir, HDMI kablosu ve güç adaptörü dahil değildir.
• Bu HDMI Splitter, ARC/eARC'yi desteklemez.
• Kullanım sırasında bu HDMI Splitter'ı bir güç kaynağına bağlamanız önerilir.

Cihazı Bağlama

1. Bir USB güç adaptörünü (5 V, 1 A) bir AC elektrik prizine takın ve ardından USB güç kablosunu ünitenin USB-C DC giriş portuna takın. Şimdi cihaza elektrik sağlanmış oldu.

2. Dizüstü bilgisayar, oyun konsolu, DVD / medya oynatıcı veya TV kutusu gibi bir görüntü kaynağını cihazın HDMI giriş portuna takın.

3. Cihazın HDMI çıkış portlarına en fazla 2 adet HDMI uyumlu monitor bağlayın.

4. Bağlı görüntü kaynağıni ve monitörleri açın.

Çalıştırma

HDMI Çıkışı 2'yi Açma/Kapama

HDMI çıkış 2'yi açmak ve kapatmak için HDMI çıkış 2 açma / kapatma düğmesine basın.

Desteklenen HDMI Kablo Uzunluğu ve Çözünürlükler

Çözünürlük Giriş	Uzunluğu Çıkış Uzunluğu AWG
8K@60Hz	≤q 1.5m/5ft	≤q 1.5m/5ft28AWG
8K@30Hz	≤q 1.5m/5ft	≤q 1.5m/5ft28AWG
4K@120Hz	≤q 1.5m/5ft	≤q 1.5m/5ft28AWG
4K@60Hz	≤q 3m/9.9ft	≤q 3m/9.9ft28AWG
