VS5812 - Accessoire audio-vidéo ATEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur HDMI (HDMI splitter)
Marque	ATEN
Modèle	VS5812
Entrées vidéo	1 x HDMI
Sorties vidéo	2 x HDMI
Résolutions supportées	Jusqu'à 8K@60Hz, 4K@120Hz, 4K@60Hz
Longueur de câble HDMI recommandée	1,5 m pour 8K/4K@120Hz, 3 m pour 4K@60Hz
Alimentation	USB-C 5V CC, 1A (adaptateur secteur non fourni)
Consommation électrique	5W max
Bouton de fonction	Activation/désactivation de la sortie HDMI 2
Technologies audio	ARC/eARC non prises en charge
Température de fonctionnement	0°C à 50°C
Humidité de fonctionnement	20% à 80% HR (sans condensation)
Dimensions (L x l x H)	Environ 10 x 5 x 2 cm
Poids	Environ 100 g
Matériau du boîtier	Plastique
Compatibilité	Ordinateurs, consoles de jeux, lecteurs DVD/Blu-ray, boîtiers TV
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité, éviter les chocs. Utiliser uniquement avec l'alimentation recommandée.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. Contacter le SAV pour toute réparation.
Contenu de l'emballage	Répartiteur VS5812, câble d'alimentation USB, guide d'installation rapide

FOIRE AUX QUESTIONS - VS5812 ATEN

Comment brancher le répartiteur HDMI VS5812 ?

Branchez l'adaptateur secteur USB-C (5V/1A) au port CC de l'appareil. Connectez votre source vidéo (ordinateur, console...) au port d'entrée HDMI. Branchez jusqu'à 2 moniteurs aux sorties HDMI. Allumez la source et les moniteurs.

Le câble d'alimentation est-il fourni ?

Un câble USB est inclus, mais l'adaptateur secteur n'est pas fourni. Vous pouvez utiliser n'importe quel adaptateur USB 5V/1A.

Quelles résolutions sont supportées ?

Le VS5812 supporte jusqu'à 8K@60Hz, 4K@120Hz et 4K@60Hz. Les performances dépendent de la longueur des câbles HDMI utilisés.

Pourquoi mon moniteur n'affiche-t-il rien ?

Vérifiez que l'appareil est sous tension (voyant allumé). Assurez-vous que la source vidéo est allumée. Essayez d'appuyer sur le bouton de la sortie HDMI 2 pour l'activer. Vérifiez les connexions HDMI.

Puis-je utiliser le répartiteur avec des câbles HDMI de plus de 3 mètres ?

Pour des résolutions élevées (8K, 4K@120Hz), utilisez des câbles de 1,5 m max. Pour 4K@60Hz, des câbles jusqu'à 3 m sont recommandés. Au-delà, l'image peut être instable.

Le VS5812 prend-il en charge ARC/eARC ?

Non, les technologies ARC et eARC ne sont pas supportées par ce répartiteur.

Comment activer/désactiver la sortie HDMI 2 ?

Appuyez sur le bouton situé sur l'appareil pour activer ou désactiver la sortie HDMI 2. Cela permet de gérer l'affichage sur un seul moniteur si nécessaire.

Le répartiteur fonctionne-t-il avec une console de jeux ?

Oui, il est compatible avec les consoles de jeux telles que PlayStation, Xbox et Nintendo Switch, ainsi qu'avec tout appareil utilisant une sortie HDMI standard.

Que faire en cas de problème de reconnaissance de l'appareil ?

Débranchez et rebranchez l'alimentation. Vérifiez que la source et les moniteurs sont allumés. Essayez un autre câble HDMI. Si le problème persiste, contactez le support ATEN.

Le boîtier chauffe-t-il en fonctionnement ?

Un léger échauffement est normal. Assurez une ventilation suffisante autour de l'appareil. Évitez de le placer sur une surface molle ou dans un espace confiné.

MODE D'EMPLOI VS5812 ATEN

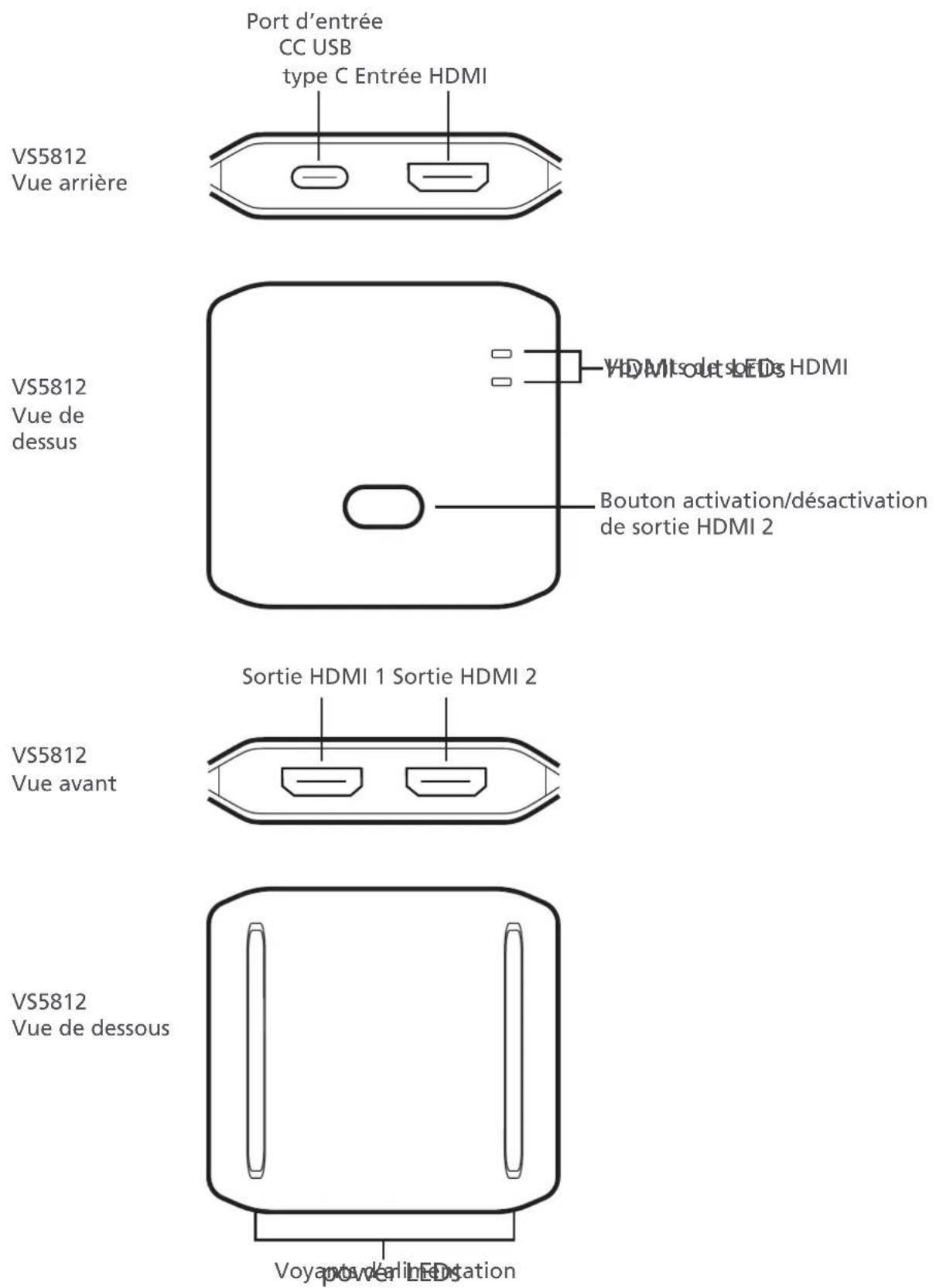

Description de l'appareil

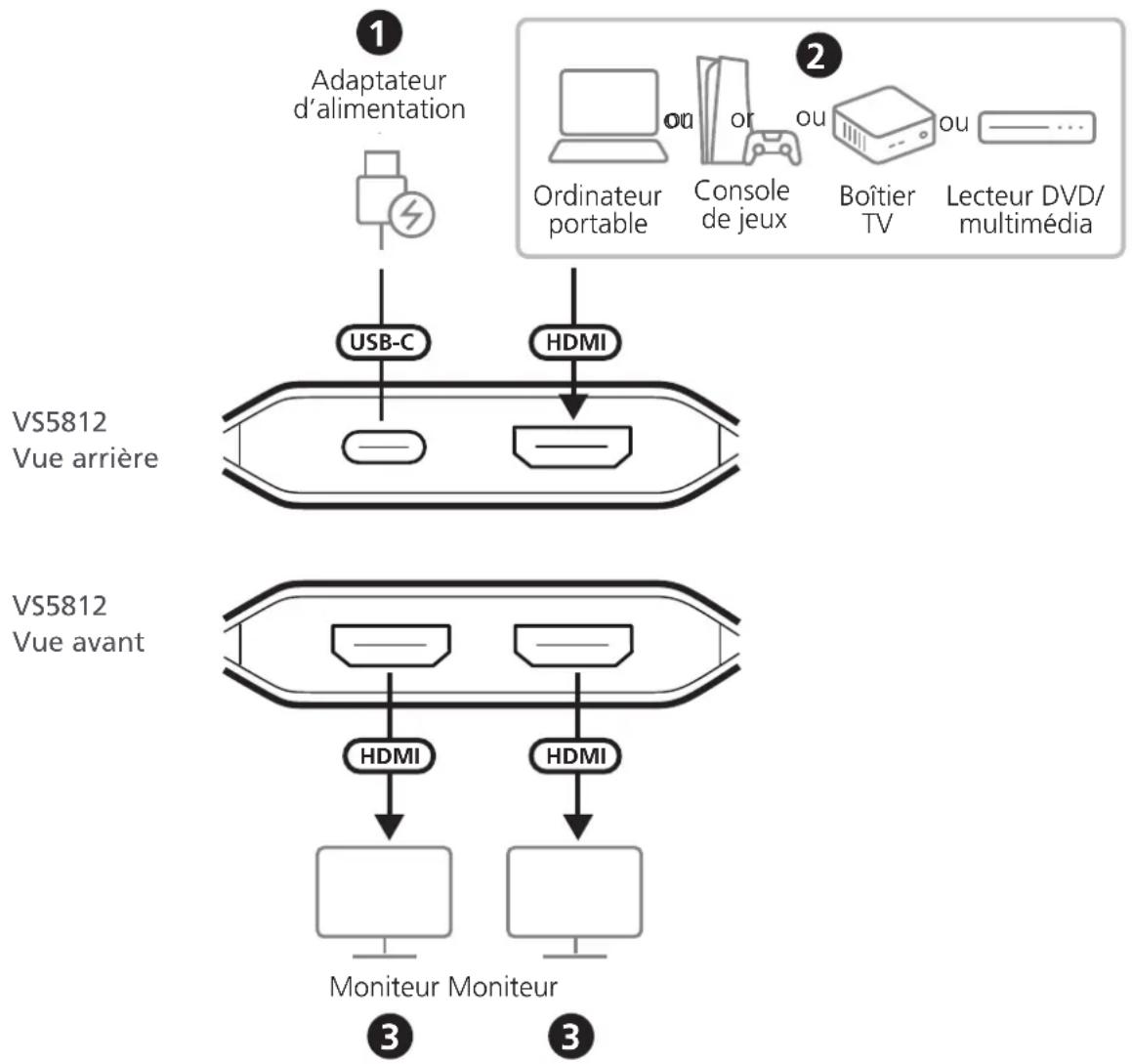

Installation

Remarques

• Un câble d'alimentation USB est inclus dans l'emballage, mais le câble HDMI et l'adaptateur d'alimentation ne sont pas fournis.
• Technologies ARC/eARC non prises en charge.
• Il est recommandé de brancher ce répartiteur HDMI à une source d'alimentation pendant son utilisation.

Branchement de l'appareil

1. Branchez un adaptateur d'alimentation USB (5 V, 1 A) à une source d'alimentation CA, puis branchez le câble d'alimentation USB au port d'entrée CC USB type C de l'appareil. L'appareil est désormais sous tension.
2. Branchez une source vidéo telle qu'un ordinateur portable, une console de jeux, un lecteur DVD/multimédia ou un boîtier TV au port d'entrée HDMI de l'appareil.
3. Branchez jusqu'à 2 moniteurs compatibles HDMI aux ports de sortie HDMI de l'appareil.
4. Allumez la source vidéo et les moniteurs raccordés.

Activation/désactivation de la sortie HDMI 2

Appuyez sur le bouton d'activation/désactivation de la sortie HDMI 2 pour activer ou désactiver la sortie HDMI 2.

Longueur de câble HDMI et résolutions prises en charge

Résolution Longueur d'entrée Longueur de sortie AWG
8K@60Hz	≤q 1.5m/5ft	≤q 1.5m/5ft28AWG
8K@30Hz	≤q 1.5m/5ft	≤q 1.5m/5ft28AWG
4K@120Hz	≤q 1.5m/5ft	≤q 1.5m/5ft28AWG
4K@60Hz	≤q 3m/9.9ft	≤q 3m/9.9ft28AWG

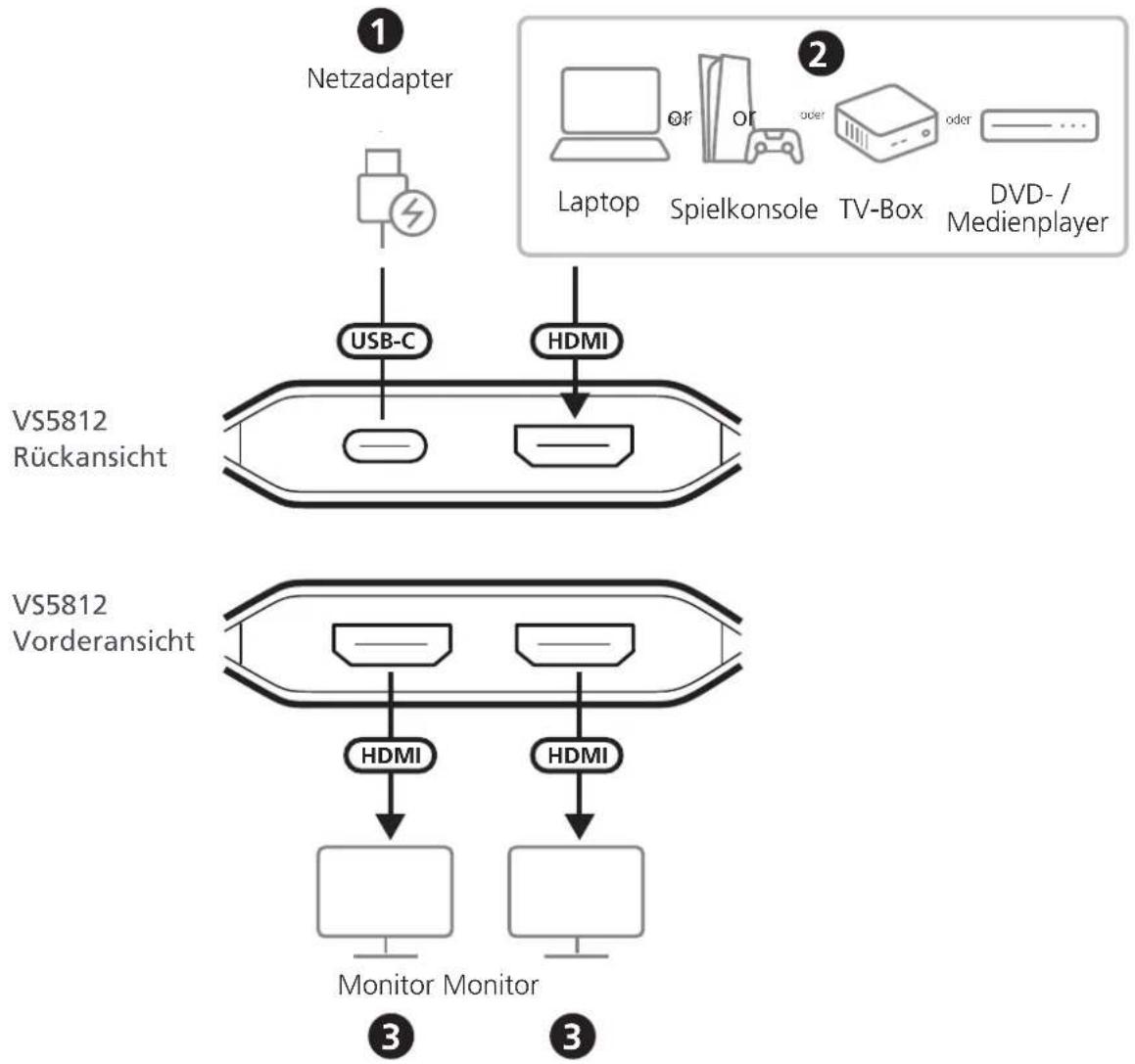

Installation

