Тип продукта	Разветвитель HDMI (HDMI splitter)
Бренд	ATEN
Модель	VS5812
Видеовходы	1 x HDMI
Видеовыходы	2 x HDMI
Поддерживаемые разрешения	До 8K@60 Гц, 4K@120 Гц, 4K@60 Гц
Рекомендуемая длина HDMI-кабеля	1,5 м для 8K/4K@120 Гц, 3 м для 4K@60 Гц
Питание	USB-C 5 В пост. тока, 1 А (сетевой адаптер не входит в комплект)
Потребляемая мощность	макс. 5 Вт
Кнопка функции	Включение/выключение выхода HDMI 2
Аудиотехнологии	ARC/eARC не поддерживаются
Рабочая температура	от 0°C до 50°C
Рабочая влажность	от 20% до 80% отн. влажности (без конденсации)
Размеры (Д x Ш x В)	Примерно 10 x 5 x 2 см
Вес	Примерно 100 г
Материал корпуса	Пластик
Совместимость	Компьютеры, игровые консоли, проигрыватели DVD/Blu-ray, ТВ-приставки
Уход и очистка	Перед очисткой отключите устройство. Используйте мягкую сухую ткань. Не используйте химические средства.
Безопасность	Не подвергайте воздействию влаги, избегайте ударов. Используйте только с рекомендованным блоком питания.
Запасные части и ремонтопригодность	Пользователь не может самостоятельно разбирать устройство. Для ремонта обращайтесь в службу поддержки.
Комплектация	Разветвитель VS5812, USB-кабель питания, краткое руководство по установке

Часто задаваемые вопросы - VS5812 ATEN

Как подключить разветвитель HDMI VS5812?

Подключите сетевой адаптер USB-C (5 В/1 А) к порту постоянного тока устройства. Подсоедините источник видео (компьютер, консоль...) к входному порту HDMI. Подключите до 2 мониторов к выходам HDMI. Включите источник и мониторы.

Входит ли в комплект кабель питания?

USB-кабель входит в комплект, но сетевой адаптер не поставляется. Вы можете использовать любой адаптер USB 5 В/1 А.

Какие разрешения поддерживаются?

VS5812 поддерживает до 8K@60 Гц, 4K@120 Гц и 4K@60 Гц. Производительность зависит от длины используемых HDMI-кабелей.

Почему мой монитор ничего не показывает?

Убедитесь, что устройство включено (индикатор горит). Убедитесь, что источник видео включен. Попробуйте нажать кнопку выхода HDMI 2, чтобы активировать его. Проверьте подключения HDMI.

Могу ли я использовать разветвитель с HDMI-кабелями длиннее 3 метров?

Для высоких разрешений (8K, 4K@120 Гц) используйте кабели длиной не более 1,5 м. Для 4K@60 Гц рекомендуются кабели до 3 м. При большей длине изображение может быть нестабильным.

Поддерживает ли VS5812 ARC/eARC?

Нет, технологии ARC и eARC не поддерживаются данным разветвителем.

Как включить/выключить выход HDMI 2?

Нажмите кнопку на устройстве, чтобы включить или выключить выход HDMI 2. Это позволяет при необходимости управлять отображением на одном мониторе.

Работает ли разветвитель с игровой консолью?

Да, он совместим с игровыми консолями, такими как PlayStation, Xbox и Nintendo Switch, а также с любыми устройствами, использующими стандартный выход HDMI.

Что делать, если устройство не распознается?

Отключите и снова подключите питание. Убедитесь, что источник и мониторы включены. Попробуйте другой HDMI-кабель. Если проблема не исчезнет, обратитесь в службу поддержки ATEN.

Нагревается ли корпус во время работы?

Небольшой нагрев является нормальным. Обеспечьте достаточную вентиляцию вокруг устройства. Не размещайте его на мягкой поверхности или в замкнутом пространстве.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VS5812 ATEN

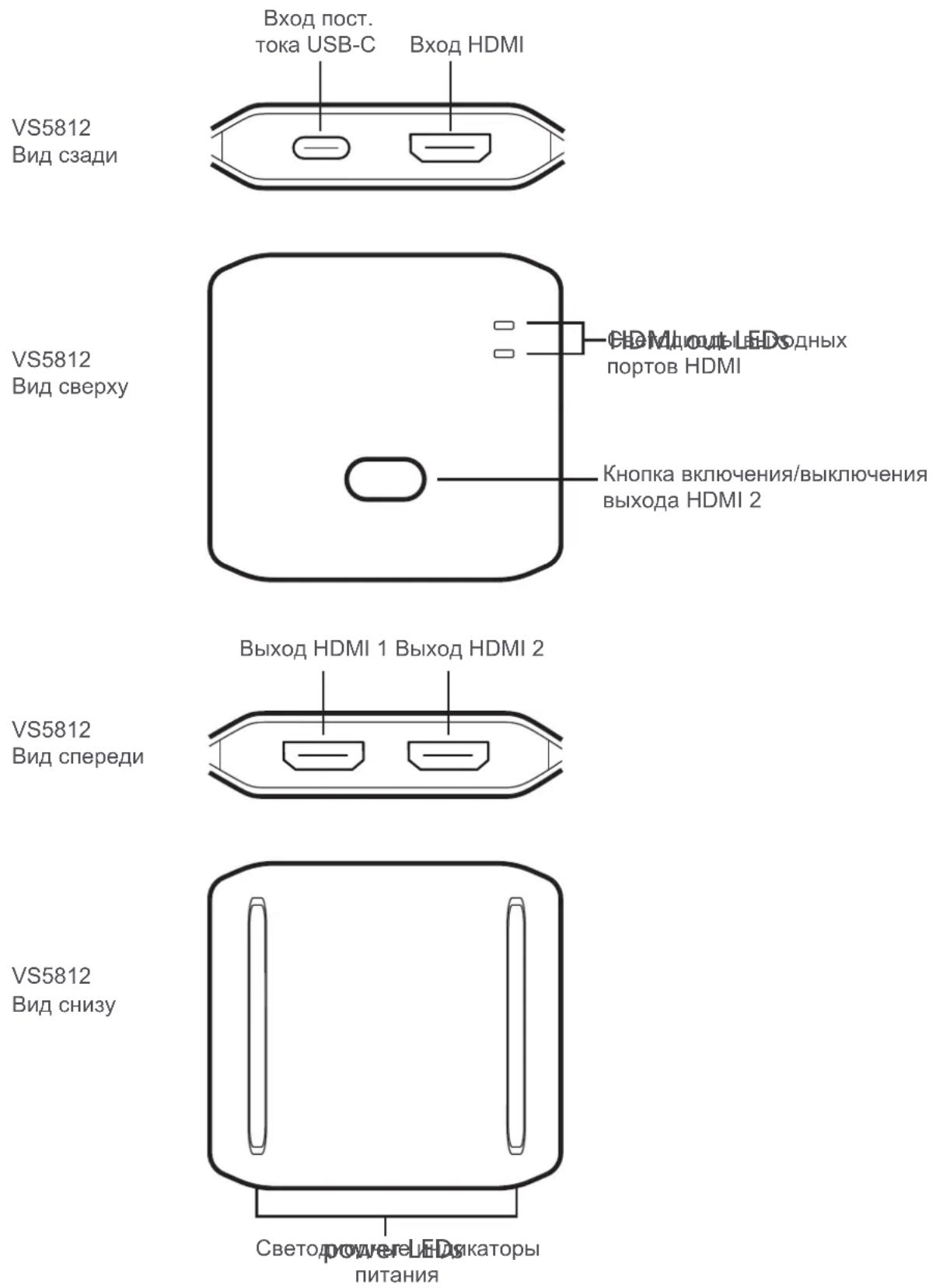

Обзор оборудования

VS5812
Вид сзади
VS5812
Вид сверху
VS5812
Вид спереди
Выход HDMI 1 Выход HDMI 2
VS5812
Вид снизу
СветодRWYeGELEDикаторы
питания

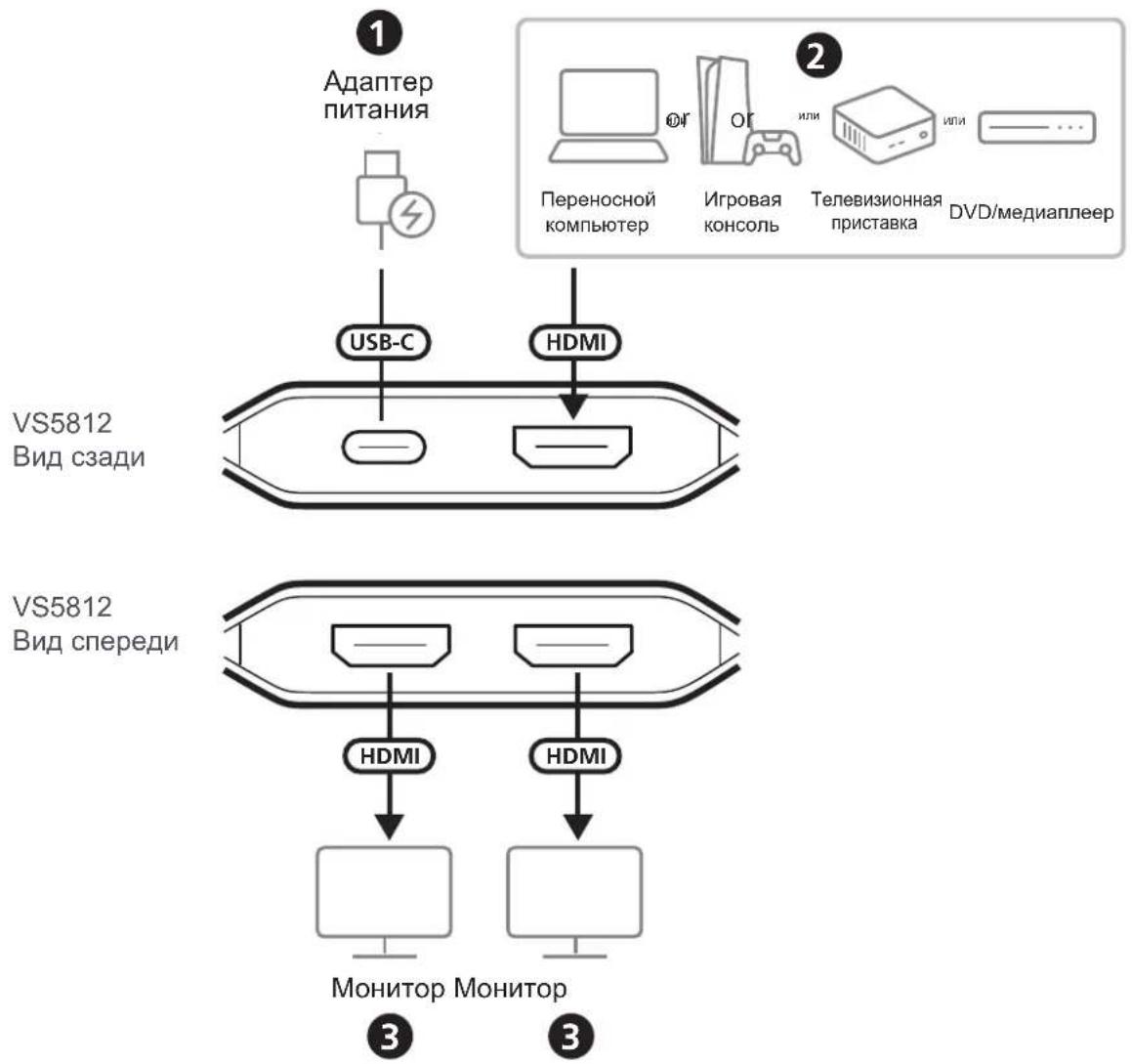

Установка

Замечания

• В комплект поставки входит один кабель питания USB и кабель HDMI. Адаптер питания в комплект поставки не входит.
• Этот HDMI-разветвитель не поддерживает ARC/eARC.
• Рекомендуется подключать этот HDMI-разветвитель к источнику питания во время использования.

Подключение устройства

1. Подключите USB-адаптер питания (5 В, 1 А) к сети переменного тока, а затем подключите USB-кабель питания к входу пост. тока USB-C устройства. После этого питание на устройство будет подано.

2. Подключите источник видеосигнала, такой как ноутбук, игровая консоль, DVD/медиаплеер или телевизионная приставка, к входному порту HDMI устройства.

3. Вы можете подключить до 2-х дисплеев с поддержкой HDMI к выходным портам HDMI устройства.
4. Включите подключенный источник видеосигнала и мониторы.

Эксплуатация

Включение/выключение входа HDMI 2

Нажмите кнопку включения/выключения выхода HDMI 2, чтобы включить или выключить выход HDMI 2.

Поддерживаемое разрешение и длина кабеля HDMI

Разрешение	Длина входного кабеля	Длина выходного кабеля	AWG
8K@60Hz	≤ 1.5m/5ft	≤ 1.5m/5ft28AWG
8K@30Hz	≤ 1.5m/5ft	≤ 1.5m/5ft28AWG
4K@120Hz	≤ 1.5m/5ft	≤ 1.5m/5ft28AWG
4K@60Hz	≤ 3m/9.9ft	≤ 3m/9.9ft28AWG
