Тип изделия	HDMI-сплиттер 1 вход на 2 выхода
Бренд	ATEN
Модель	VS4812
Вход HDMI	1 x HDMI (тип A, мама)
Выходы HDMI	2 x HDMI (тип A, мама)
Максимальное разрешение	4K@60 Гц (с кабелем ≤3 м/9,9 футов на входе и выходе, AWG28)
Поддерживаемые разрешения	4K@60 Гц, 4K@30 Гц, 1080p@60 Гц и ниже
Питание	5 В пост. тока, 1 А, через порт USB-C
Энергопотребление	Макс. 5 Вт
Рекомендуемая длина кабеля (4K@60 Гц)	Вход и выход: ≤3 м (9,9 футов) AWG28
Рекомендуемая длина кабеля (4K@30 Гц)	Вход и выход: ≤5 м (16,4 футов) AWG28
Рекомендуемая длина кабеля (1080p@60 Гц)	Вход и выход: ≤10 м (32,8 футов) AWG28
Материал корпуса	ABS-пластик
Размеры (прибл.)	120 мм x 70 мм x 25 мм
Вес (прибл.)	200 г
Функции	Кнопка включения/выключения выхода HDMI 2; совместимость с HDCP; Plug-and-Play
Поддержка ARC/eARC	Не поддерживается
Комплектация	HDMI-сплиттер, USB-кабель питания (тип C), краткое руководство
Уход и чистка	Отключите перед чисткой; используйте мягкую сухую ткань; избегайте жидкостей и аэрозолей
Безопасность	Используйте только с рекомендованным блоком питания (5 В, 1 А); не подвергайте воздействию влаги или экстремальных температур
Ремонтопригодность	Не подлежит ремонту пользователем; при проблемах обращайтесь в сервисный центр ATEN

Часто задаваемые вопросы - VS4812 ATEN

Как подключить HDMI-сплиттер VS4812?

Подключите USB-адаптер питания (5 В, 1 А) к порту USB-C устройства. Подсоедините источник видео (компьютер, консоль...) к входу HDMI. Подключите до двух совместимых HDMI-мониторов к выходам. Включите источник и экраны.

Какое максимальное разрешение поддерживает VS4812?

Он поддерживает до 4K при 60 Гц при условии использования кабелей HDMI AWG28 длиной не более 3 метров на входе и выходе.

Работает ли VS4812 с HDMI-кабелем длиной 10 метров?

Да, но только при разрешении 1080p с частотой 60 Гц. Для 4K максимальная длина составляет 3 м (60 Гц) или 5 м (30 Гц) для AWG28.

Как включить или выключить второй выход HDMI?

Нажмите кнопку включения/выключения выхода HDMI 2 на устройстве. Это позволяет выключить или включить второй экран без отключения кабеля.

Поддерживает ли VS4812 ARC или eARC?

Нет, технологии ARC и eARC не поддерживаются этим сплиттером.

Можно ли использовать VS4812 без внешнего питания?

Рекомендуется подключать USB-питание (5 В, 1 А) для стабильной работы. Порт HDMI не обеспечивает достаточную мощность для устройства.

Какой тип кабеля питания входит в комплект?

В комплект входит USB-кабель с разъемом Type C. Сетевой адаптер (зарядное устройство) не входит.

Совместим ли VS4812 с моей игровой консолью?

Да, он совместим с любым HDMI-источником: игровая консоль, компьютер, DVD/Blu-ray плеер, ТВ-приставка и т.д.

Как чистить HDMI-сплиттер VS4812?

Отключите устройство перед чисткой. Используйте мягкую сухую ткань. Никогда не используйте жидкости, аэрозоли или абразивные средства.

Что делать, если изображение не отображается на одном из мониторов?

Проверьте, нажата ли кнопка выхода HDMI 2 (если применимо). Убедитесь, что кабели подключены правильно и разрешение совместимо. Перезагрузите источник и экраны.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VS4812 ATEN

• В комплект поставки входит один кабель питания USB и кабель HDMI. Адаптер питания в комплект поставки не входит.
• Этот HDMI-разветвитель не поддерживает ARC/eARC.
• Рекомендуется подключать этот HDMI-разветвитель к источнику питания во время использования.

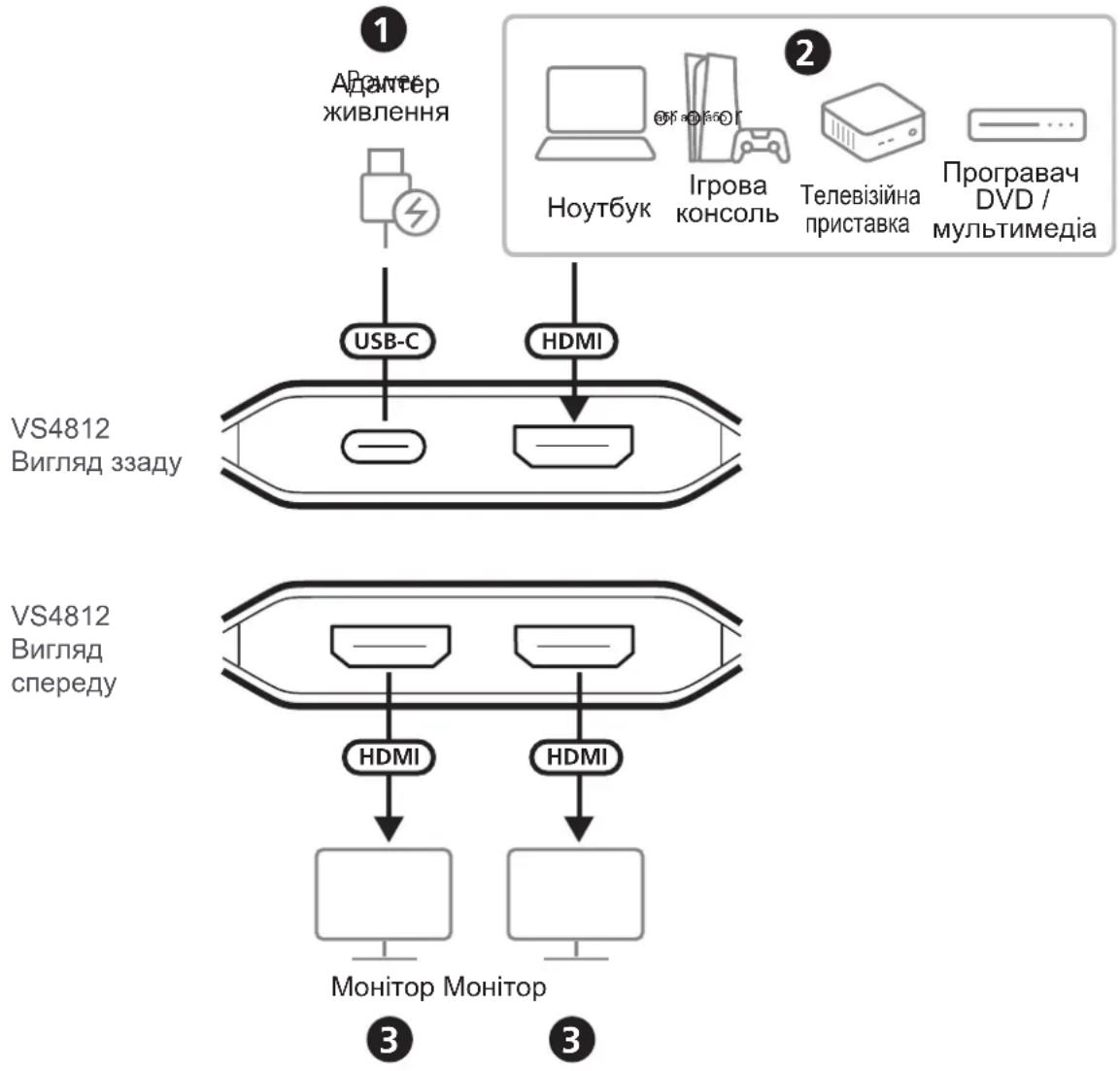

Подключение устройства

1. Подключите USB-адаптер питания (5 В, 1 А) к сети переменного тока, а затем подключите USB-кабель питания к входу пост. тока USB-C устройства. После этого питание на устройство будет подано.

2. Подключите источник видеосигнала, такой как ноутбук, игровая консоль, DVD/медиаплеер или телевизионная приставка, к входному порту HDMI устройства.

3. Вы можете подключить до 2-х дисплеев с поддержкой HDMI к выходным портам HDMI устройства.
4. Включите подключенный источник видеосигнала и мониторы.

Эксплуатация

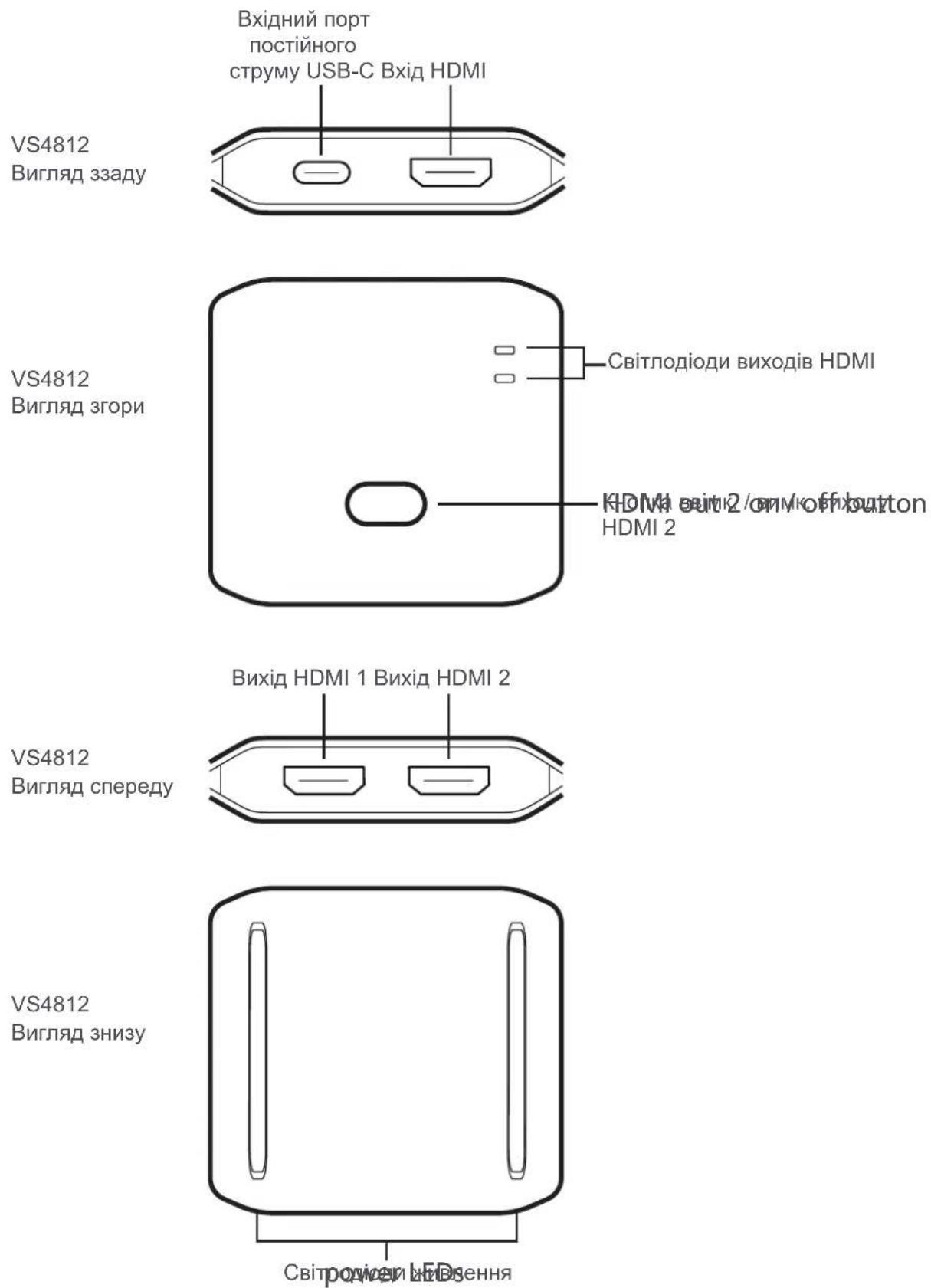

Включение/выключение входа HDMI 2

Нажмите кнопку включения/выключения выхода HDMI 2, чтобы включить или выключить выход HDMI 2.

Поддерживаемое разрешение и длина кабеля HDMI

Разрешение	Длина входного кабеля	Длина выходного кабеля	AWG
4K@60Hz	≤ 3m/9.9ft	≤ 3m/9.9ft28AWG
4K@30Hz	≤ 5m/16.4ft	≤ 5m/16.4ft28AWG
1080p@60Hz	≤ 10m/32.8ft	≤ 10m/32.8ft28AWG

Огляд обладнання

Установлення

