VS5812 - 오디오 비디오 액세서리 ATEN - 무료 사용 설명서

제품 유형	HDMI 분배기
브랜드	ATEN
모델	VS5812
비디오 입력	1 x HDMI
비디오 출력	2 x HDMI
지원 해상도	최대 8K@60Hz, 4K@120Hz, 4K@60Hz
권장 HDMI 케이블 길이	8K/4K@120Hz의 경우 1.5m, 4K@60Hz의 경우 3m
전원	USB-C 5V DC, 1A (전원 어댑터 미포함)
소비 전력	최대 5W
기능 버튼	HDMI 2 출력 활성화/비활성화
오디오 기술	ARC/eARC 미지원
작동 온도	0°C ~ 50°C
작동 습도	20% ~ 80% RH (결로 없음)
크기 (가로 x 세로 x 높이)	약 10 x 5 x 2 cm
무게	약 100g
케이스 재질	플라스틱
호환성	컴퓨터, 게임 콘솔, DVD/블루레이 플레이어, TV 셋톱박스
유지 관리 및 청소	청소 전 장치를 분리하세요. 부드럽고 마른 천을 사용하세요. 화학 제품을 사용하지 마세요.
안전	습기에 노출하지 마십시오. 충격을 피하십시오. 권장 전원만 사용하십시오.
예비 부품 및 수리 가능성	사용자가 분리할 수 있는 부품이 없습니다. 수리가 필요한 경우 고객 지원에 문의하십시오.
포장 내용물	VS5812 분배기, USB 전원 케이블, 빠른 설치 가이드

자주 묻는 질문 - VS5812 ATEN

HDMI 분배기 VS5812를 어떻게 연결하나요?

USB-C 전원 어댑터(5V/1A)를 장치의 DC 포트에 연결하세요. 비디오 소스(컴퓨터, 콘솔 등)를 HDMI 입력 포트에 연결하세요. 최대 2개의 모니터를 HDMI 출력에 연결하세요. 소스와 모니터의 전원을 켜세요.

전원 케이블이 제공되나요?

USB 케이블은 포함되어 있지만 전원 어댑터는 제공되지 않습니다. 모든 USB 5V/1A 어댑터를 사용할 수 있습니다.

어떤 해상도를 지원하나요?

VS5812는 최대 8K@60Hz, 4K@120Hz 및 4K@60Hz를 지원합니다. 성능은 사용된 HDMI 케이블 길이에 따라 다릅니다.

모니터에 아무 것도 표시되지 않는 이유는 무엇인가요?

장치에 전원이 공급되는지 확인하세요(표시등 켜짐). 비디오 소스의 전원이 켜져 있는지 확인하세요. HDMI 2 출력 버튼을 눌러 활성화하세요. HDMI 연결을 확인하세요.

3미터 이상의 HDMI 케이블을 사용할 수 있나요?

고해상도(8K, 4K@120Hz)의 경우 최대 1.5m 케이블을 사용하세요. 4K@60Hz의 경우 최대 3m 케이블을 권장합니다. 그 이상이면 이미지가 불안정할 수 있습니다.

VS5812는 ARC/eARC를 지원하나요?

아니요, 이 분배기는 ARC 및 eARC 기술을 지원하지 않습니다.

HDMI 2 출력을 어떻게 활성화/비활성화하나요?

장치의 버튼을 눌러 HDMI 2 출력을 활성화 또는 비활성화합니다. 필요에 따라 단일 모니터에서 디스플레이를 관리할 수 있습니다.

분배기는 게임 콘솔과 호환되나요?

네, PlayStation, Xbox, Nintendo Switch와 같은 게임 콘솔 및 표준 HDMI 출력을 사용하는 모든 장치와 호환됩니다.

장치 인식 문제가 발생하면 어떻게 해야 하나요?

전원을 분리했다가 다시 연결하세요. 소스와 모니터의 전원이 켜져 있는지 확인하세요. 다른 HDMI 케이블을 사용해 보세요. 문제가 지속되면 ATEN 지원팀에 문의하세요.

작동 중에 케이스가 뜨거워지나요?

약간의 발열은 정상입니다. 장치 주변에 충분한 통풍을 확보하세요. 부드러운 표면이나 밀폐된 공간에 두지 마세요.

사용 설명서 VS5812 ATEN

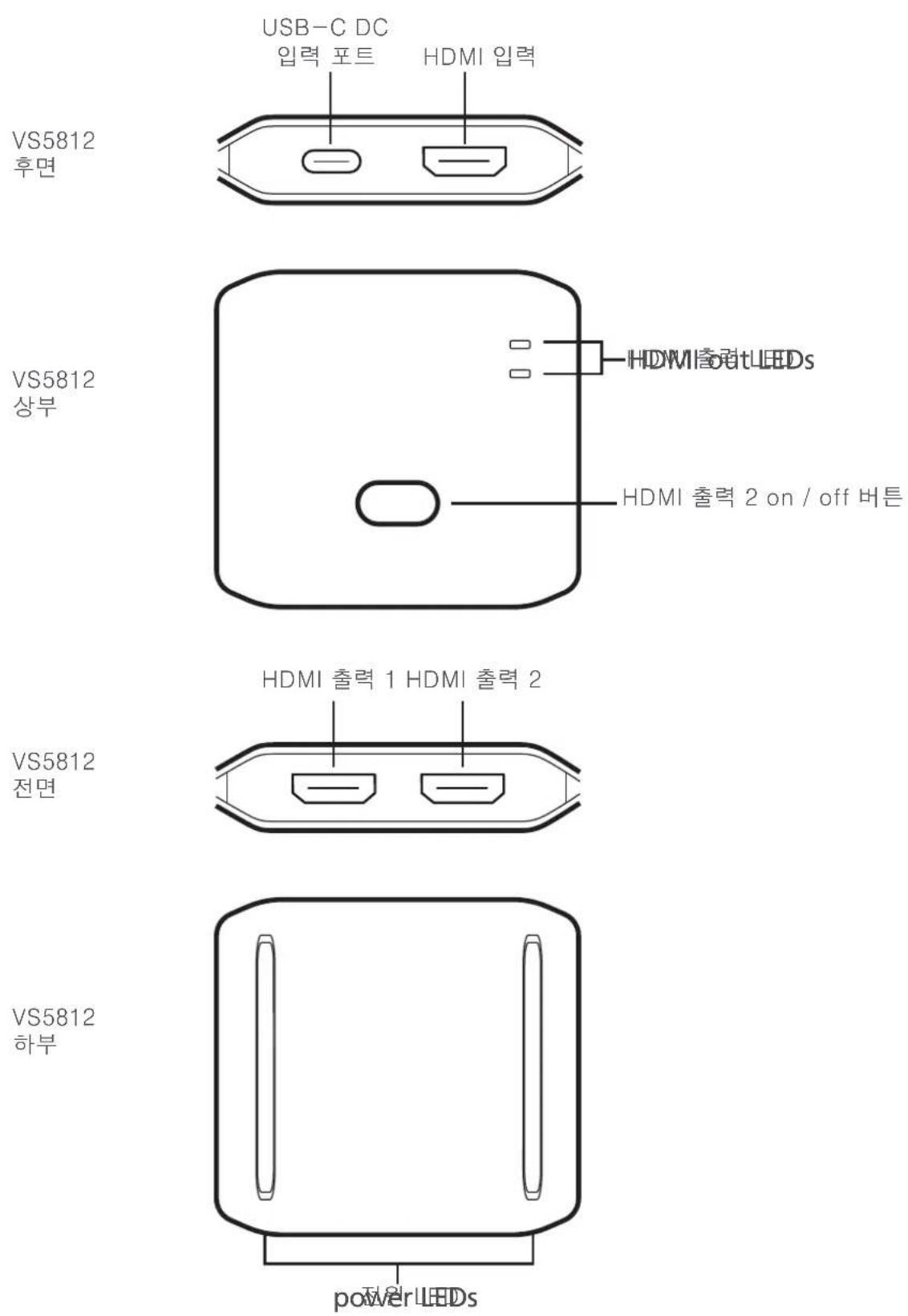

하드웨어 개요

VS5812 후면
VS5812 상부
VS5812 전면
VS5812 하부

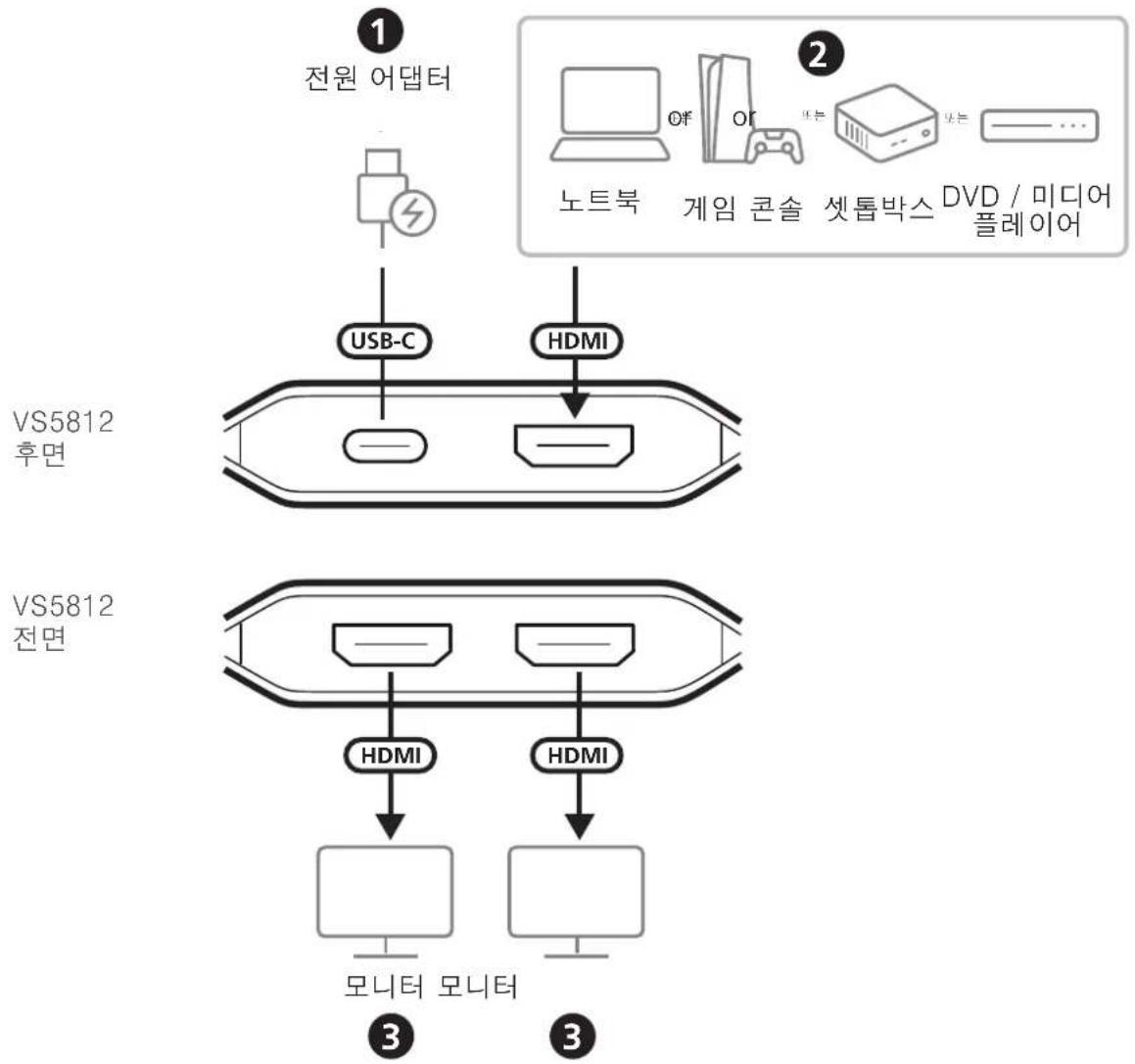

하드웨어 설치

참고

• 하나의 USB 전원 케이블은 패키지에 포함되어 있으며, HDMI 케이블관 전원 어댑터는 별도입니다.
  -이 HDMI 분배기는 ARC/eARC 기능을 지원하지 않습니다.
• HDMI 분배기 사용 시 전원 연결을 권장합니다.

장치 연결

1. USB 전원 어댑터(5V, 1A)를 AC 전원에 연결한 다음 USB 전원 케이블을 장치의 USB-C DC 입력 포트에 연결합니다. 이제 장치가 켜졌습니다.
2. 노트북, 게임 콘솔, DVD / 미디어 플레이어, 셋톱박스 등 비디오 소스를 HDMI 입력 포트에 연결합니다.
3. 최대 2개의 HDMI 모니터를 HDMI 출력 포트에 연결합니다.
   4.연결된 비디오 소스와 모니터의 전원을 켜줍니다.

동작

HDMI 출력 2 켜기 / 끄기

버튼을 눌러 HDMI 2번 출력을 켜고 끝 수 있습니다.

지원 가능한 HDMI 케이블 거리 및 해상도

해상도 입력 거리 출력 거리 AWG
8K@60Hz	≤ 1.5m/5ft	≤ 1.5m/5ft 28AWG
8K@30Hz	≤ 1.5m/5ft	≤ 1.5m/5ft 28AWG
4K@120Hz	≤ 1.5m/5ft	≤ 1.5m/5ft 28AWG
4K@60Hz	≤ 3m/9.9ft	≤ 3m/9.9ft 28AWG
