Produkttyp	HDMI-Splitter (HDMI-Splitter)
Marke	ATEN
Modell	VS5812
Videoeingänge	1 x HDMI
Videoausgänge	2 x HDMI
Unterstützte Auflösungen	Bis zu 8K@60Hz, 4K@120Hz, 4K@60Hz
Empfohlene HDMI-Kabellänge	1,5 m für 8K/4K@120Hz, 3 m für 4K@60Hz
Stromversorgung	USB-C 5V DC, 1A (Netzteil nicht im Lieferumfang enthalten)
Stromverbrauch	max. 5W
Funktionstaste	Ein-/Ausschalten des HDMI 2-Ausgangs
Audiotechnologien	ARC/eARC nicht unterstützt
Betriebstemperatur	0°C bis 50°C
Betriebsfeuchtigkeit	20% bis 80% rF (nicht kondensierend)
Abmessungen (L x B x H)	Ca. 10 x 5 x 2 cm
Gewicht	Ca. 100 g
Gehäusematerial	Kunststoff
Kompatibilität	Computer, Spielkonsolen, DVD/Blu-ray-Player, TV-Boxen
Pflege und Reinigung	Gerät vor der Reinigung vom Stromnetz trennen. Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen, Stöße vermeiden. Nur mit dem empfohlenen Netzteil verwenden.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile. Für Reparaturen wenden Sie sich an den Kundendienst.
Lieferumfang	VS5812 Splitter, USB-Stromkabel, Kurzanleitung

Häufig gestellte Fragen - VS5812 ATEN

Wie schließe ich den HDMI-Splitter VS5812 an?

Schließen Sie das USB-C-Netzteil (5V/1A) an den DC-Anschluss des Geräts an. Verbinden Sie Ihre Videoquelle (Computer, Konsole...) mit dem HDMI-Eingang. Schließen Sie bis zu 2 Monitore an die HDMI-Ausgänge an. Schalten Sie die Quelle und die Monitore ein.

Ist das Stromkabel im Lieferumfang enthalten?

Ein USB-Kabel ist enthalten, aber das Netzteil wird nicht mitgeliefert. Sie können jedes USB-Netzteil mit 5V/1A verwenden.

Welche Auflösungen werden unterstützt?

Der VS5812 unterstützt bis zu 8K@60Hz, 4K@120Hz und 4K@60Hz. Die Leistung hängt von der Länge der verwendeten HDMI-Kabel ab.

Warum zeigt mein Monitor nichts an?

Überprüfen Sie, ob das Gerät eingeschaltet ist (LED leuchtet). Stellen Sie sicher, dass die Videoquelle eingeschaltet ist. Versuchen Sie, die Taste für den HDMI 2-Ausgang zu drücken, um ihn zu aktivieren. Überprüfen Sie die HDMI-Verbindungen.

Kann ich den Splitter mit HDMI-Kabeln länger als 3 Meter verwenden?

Verwenden Sie für hohe Auflösungen (8K, 4K@120Hz) Kabel von maximal 1,5 m. Für 4K@60Hz werden Kabel bis 3 m empfohlen. Bei längeren Kabeln kann das Bild instabil werden.

Unterstützt der VS5812 ARC/eARC?

Nein, ARC und eARC werden von diesem Splitter nicht unterstützt.

Wie aktiviere/deaktiviere ich den HDMI 2-Ausgang?

Drücken Sie die Taste am Gerät, um den HDMI 2-Ausgang ein- oder auszuschalten. So können Sie bei Bedarf die Anzeige auf einem einzelnen Monitor verwalten.

Funktioniert der Splitter mit einer Spielkonsole?

Ja, er ist kompatibel mit Spielkonsolen wie PlayStation, Xbox und Nintendo Switch sowie mit jedem Gerät, das einen standardmäßigen HDMI-Ausgang verwendet.

Was tun bei Problemen mit der Geräteerkennung?

Trennen Sie das Gerät vom Stromnetz und schließen Sie es wieder an. Stellen Sie sicher, dass Quelle und Monitore eingeschaltet sind. Versuchen Sie ein anderes HDMI-Kabel. Wenn das Problem weiterhin besteht, wenden Sie sich an den ATEN-Support.

Wird das Gehäuse während des Betriebs heiß?

Eine leichte Erwärmung ist normal. Sorgen Sie für ausreichende Belüftung um das Gerät. Vermeiden Sie die Platzierung auf einer weichen Oberfläche oder in einem beengten Raum.

BEDIENUNGSANLEITUNG VS5812 ATEN

• Im Lieferumfang ist ein USB-Stromkabel enthalten, HDMI-Kabel und Netzadapter sind nicht enthalten.
• Dieser HDMI-Splitter unterstützt nicht ARC/eARC.
• Sie sollten diesen HDMI-Splitter während der Benutzung an eine Stromquelle anschließen.

Anschließen des Geräts

1. Schließen Sie einen USB-Netzadapter (5 V, 1 A) an eine Netzquelle an und stecken Sie dann das USB-Stromkabel in den USB-C-DC-Eingang des Gerätes. Nun ist das Gerät eingeschaltet.

2. Schließen Sie eine Videoquelle, wie einen Laptop, eine Spielkonsole, einen DVD-/Medienplayer oder eine TV-Box, an den HDMI-Eingang des Gerätes an.

3. Schließen Sie bis zu 2 HDMI-fähige Monitore an die HDMI-Ausgänge des Geräts an.
4. Schalten Sie die verbundene Videoquelle und Monitore ein.

Bedienung

HDMI-Ausgang 2 ein-/ausschalten

Drücken Sie zum Ein- und Ausschalten von HDMI-Ausgang 2 die HDMI-Ausgang-2-ein/aus-Taste.

Unterstützte HDMI-Kabellänge und Auflösungen

Auflösung	Eingangslänge Ausgangslänge AWG
8K@60Hz	≤q 1.5m/5ft	≤q 1.5m/5ft28AWG
8K@30Hz	≤q 1.5m/5ft	≤q 1.5m/5ft28AWG
4K@120Hz	≤q 1.5m/5ft	≤q 1.5m/5ft28AWG
4K@60Hz	≤q 3m/9.9ft	≤q 3m/9.9ft28AWG

Reseña del hardware

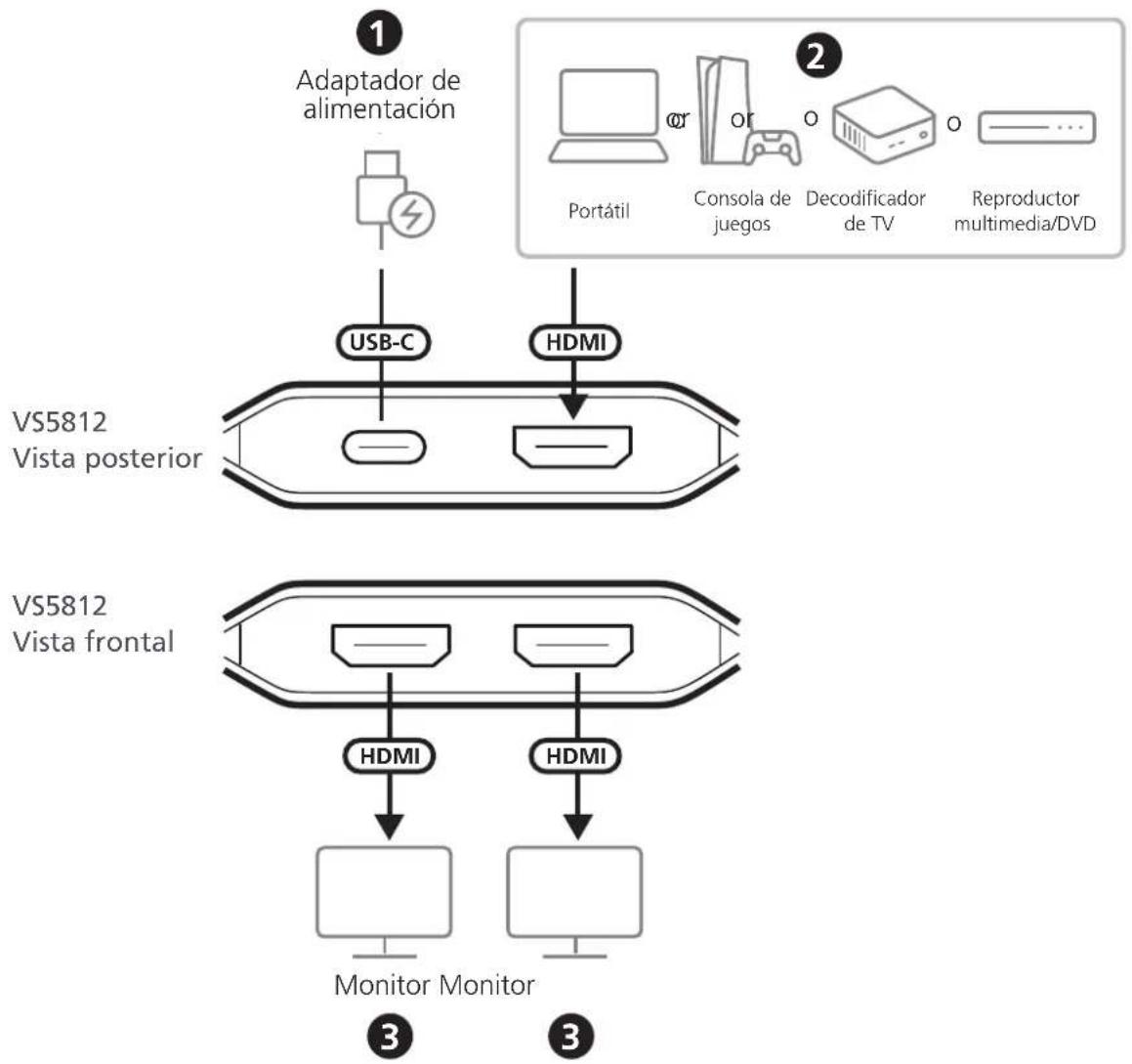

Instalación

Consideraciones
