VS4814 - Аудіовізуальний аксесуар ATEN - Безкоштовний посібник користувача

Тип продукту	Розгалужувач HDMI 1 на 4
Бренд	ATEN
Модель	VS4814
Відеовхід	1 x HDMI (тип A, мама)
Відеовиходи	4 x HDMI (тип A, мама)
Максимальна роздільна здатність	4K@60Гц (3840x2160)
Рекомендована довжина кабелю HDMI (4K@60Гц)	≤ 3 метри (кабель 28 AWG)
Довжина кабелю HDMI (1080p@60Гц)	≤ 10 метрів
Живлення	5 В пост. струму через порт USB-C (мін. 1 А)
Споживана потужність	~2,5 Вт
Підтримувані аудіоформати	LPCM 7.1, Dolby Digital, DTS
Основні функції	Розподіл сигналу HDMI на 4 дисплеї одночасно
Непідтримувані технології	ARC, eARC
Індикатор роботи	1 світлодіод живлення (зелений) на передній панелі
Вміст упаковки	Розгалужувач HDMI VS4814, кабель USB-C для живлення
Блок живлення	Не входить (потрібен USB 5V 1A)
Матеріал корпусу	ABS пластик
Колір	Чорний
Робоча температура	0 °C до 40 °C
Робоча вологість	20% до 80% ВВ (без конденсації)
Обслуговування та очищення	Відключіть пристрій, протріть м'якою сухою тканиною. Не використовуйте рідини або аерозолі.
Безпека	Не піддавайте впливу вологи, не відкривайте корпус, використовуйте лише вказане джерело живлення.
Запчастини та ремонтопридатність	Жодних деталей, що підлягають ремонту користувачем. У разі несправності звертайтеся до служби підтримки ATEN.
Загальна інформація	Інструкція з експлуатації доступна для завантаження на сайті виробника.

Часті запитання - VS4814 ATEN

Як підключити розгалужувач HDMI VS4814?

Підключіть адаптер живлення USB (5 В, 1 А) до порту USB-C пристрою, потім підключіть джерело HDMI до єдиного входу. Нарешті, підключіть до 4 моніторів до виходів HDMI. Увімкніть джерело та екрани.

Яке живлення потрібне для VS4814?

Пристрій потребує живлення 5 В постійного струму з мінімумом 1 А. Кабель USB-C входить у комплект, але блок живлення — ні. Використовуйте стандартний зарядний пристрій USB або порт USB комп'ютера, здатний забезпечити 1 А.

Чи підтримує VS4814 роздільну здатність 4K?

Так, він підтримує 4K до 60 Гц. Для оптимальної якості використовуйте кабелі HDMI довжиною до 3 метрів (28 AWG). Довші кабелі можуть погіршити сигнал.

Чи можна використовувати кабелі HDMI довжиною 10 метрів із цим розгалужувачем?

Так, але лише для роздільної здатності 1080p при 60 Гц. Для 4K рекомендована максимальна довжина — 3 метри.

Чи підтримує VS4814 ARC або eARC?

Ні, технології ARC та eARC не підтримуються. Використовуйте окремі аудіокабелі або інший пристрій, якщо вам потрібні ці функції.

Чи можна підключати монітори з різною роздільною здатністю?

Так, розгалужувач дублює сигнал джерела на всі екрани. Усі монітори показуватимуть однакове зображення, але кожен екран адаптує власну роздільну здатність, якщо вона нижча.

Чи потребує VS4814 зовнішнє джерело живлення?

Так, рекомендується підключати пристрій до джерела живлення через порт USB-C для стабільної роботи. Хоча деякі порти HDMI можуть забезпечувати невелику кількість енергії, необхідне окреме живлення.

Що робити, якщо екран не відображається?

Перевірте, чи всі кабелі надійно під'єднані та живлення увімкнено. Спробуйте змінити порядок кабелів або перезавантажити джерело. Переконайтеся, що роздільна здатність джерела сумісна (макс. 4K@60 Гц).

Чи підтримує розгалужувач HDMI 2.0?

Так, пристрій сумісний з HDMI 2.0, що забезпечує 4K при 60 Гц і розширені аудіоформати, такі як LPCM 7.1, Dolby Digital та DTS.

Як очистити VS4814?

Завжди відключайте пристрій перед чищенням. Використовуйте м'яку суху тканину. Не використовуйте рідкі або абразивні засоби. Уникайте вологи.

ПОСІБНИК КОРИСТУВАЧА VS4814 ATEN

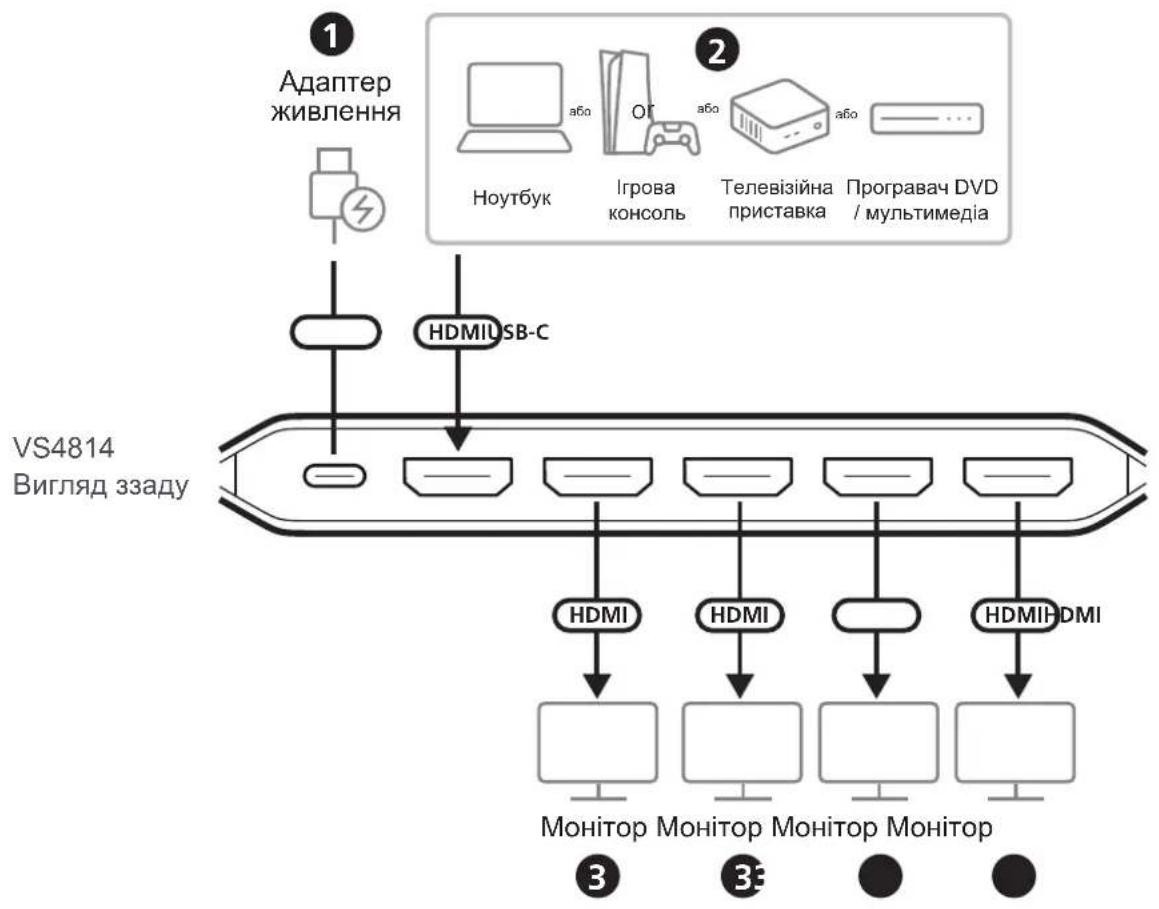

Установлення

Візьміть до уваги

• До комплекту поставки входить один кабель живлення USB. Кабель HDMI та блок живлення до комплекту поставки не входять.
• Цей розгалужувач HDMI не підтримує ARC / eARC.
• Під час використання цього розгалужувача HDMI його рекомендується підключати до джерела живлення.

Підключення пристрою

1. Підключіть блок живлення USB (5 В, 1 А) до джерела живлення змінного струму, після чого вставте кабель живлення USB у вхідний порт постійного струму типу USB-C пристрою. Теперь пристрій увімкнений.

2. Підключіть до вхідного порту HDMI пристрою джерело відеосигналу, як-от ноутбук, ігрову консоль, програмач DVD / мультимедіа або телевізійну приставку.

3. Підключіть до 4 моніторів із підтримкою HDMI до вихідних портів HDMI пристрою.
4. Увімкніть підключене джерело відеосигналу та монітори.

Підтримувана довжина та роздільна здатність кабелю HDMI

Роздільна здатність	Довжина вхідного кабелю	Довжина вихідного кабелю	AWG
4K@60Hz	≤q 3m/9.9ft	≤q 3m/9.9ft28AWG
4K@30Hz	≤q 5m/16.4ft	≤q 5m/16.4ft28AWG
1080p@60Hz	≤q 10m/32.8ft	≤q 10m/32.8ft28AWG
