Type de produit	Répartiteur HDMI 1 vers 4
Marque	ATEN
Modèle	VS4814
Entrée vidéo	1 x HDMI (type A, femelle)
Sorties vidéo	4 x HDMI (type A, femelle)
Résolution maximale	4K@60Hz (3840x2160)
Longueur de câble HDMI recommandée (4K@60Hz)	≤ 3 mètres (câble 28 AWG)
Longueur de câble HDMI (1080p@60Hz)	≤ 10 mètres
Alimentation	5V DC via port USB-C (1A min.)
Consommation électrique	~2,5 W
Formats audio pris en charge	LPCM 7.1, Dolby Digital, DTS
Fonctions principales	Distribution d'un signal HDMI vers 4 affichages simultanés
Technologies non supportées	ARC, eARC
LED de fonctionnement	1 LED d'alimentation (vert) sur la face avant
Contenu de l'emballage	Répartiteur HDMI VS4814, câble USB-C pour alimentation
Adaptateur secteur	Non inclus (USB 5V 1A requis)
Matériau du boîtier	Plastique ABS
Couleur	Noir
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	20% à 80% HR (sans condensation)
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ou aérosols.
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, utiliser uniquement l'alimentation spécifiée.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente ATEN en cas de dysfonctionnement.
Informations générales	Notice d'utilisation disponible en téléchargement sur le site du fabricant.

FOIRE AUX QUESTIONS - VS4814 ATEN

Comment brancher le répartiteur HDMI VS4814 ?

Connectez l'adaptateur d'alimentation USB (5V, 1A) au port USB-C de l'appareil, puis branchez votre source HDMI sur l'entrée unique. Enfin, reliez jusqu'à 4 moniteurs aux sorties HDMI. Allumez la source et les écrans.

Quelle alimentation est nécessaire pour le VS4814 ?

L'appareil nécessite une alimentation de 5V en courant continu avec un minimum de 1A. Le câble USB-C est fourni mais l'adaptateur secteur ne l'est pas. Utilisez un chargeur USB standard ou un port USB d'ordinateur capable de fournir 1A.

Le VS4814 supporte-t-il la résolution 4K ?

Oui, il supporte le 4K jusqu'à 60 Hz. Pour une qualité optimale, utilisez des câbles HDMI de qualité inférieure ou égale à 3 mètres (28 AWG). Des câbles plus longs peuvent dégrader le signal.

Puis-je utiliser des câbles HDMI de 10 mètres avec ce répartiteur ?

Oui, mais uniquement pour une résolution de 1080p à 60 Hz. Pour le 4K, la longueur maximale recommandée est de 3 mètres.

Le VS4814 prend-il en charge ARC ou eARC ?

Non, les technologies ARC et eARC ne sont pas supportées. Utilisez des câbles audio séparés ou un autre dispositif si vous avez besoin de ces fonctions.

Puis-je connecter des moniteurs de résolutions différentes ?

Oui, le répartiteur duplique le signal source sur tous les écrans. Tous les moniteurs afficheront la même image, mais chaque écran adaptera la résolution native si elle est inférieure.

Le VS4814 nécessite-t-il une source d'alimentation externe ?

Oui, il est recommandé de brancher l'appareil à une source d'alimentation via le port USB-C pour un fonctionnement stable. Bien que certains ports HDMI puissent fournir un peu d'énergie, une alimentation dédiée est nécessaire.

Que faire si un écran ne s'affiche pas ?

Vérifiez que tous les câbles sont bien branchés et que l'alimentation est connectée. Essayez de changer l'ordre des câbles ou de redémarrer la source. Assurez-vous que la résolution de la source est compatible (max 4K@60Hz).

Le répartiteur supporte-t-il le HDMI 2.0 ?

Oui, l'appareil est compatible HDMI 2.0, ce qui permet le 4K à 60 Hz et les formats audio avancés comme LPCM 7.1, Dolby Digital et DTS.

Comment nettoyer le VS4814 ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Évitez l'humidité.

MODE D'EMPLOI VS4814 ATEN

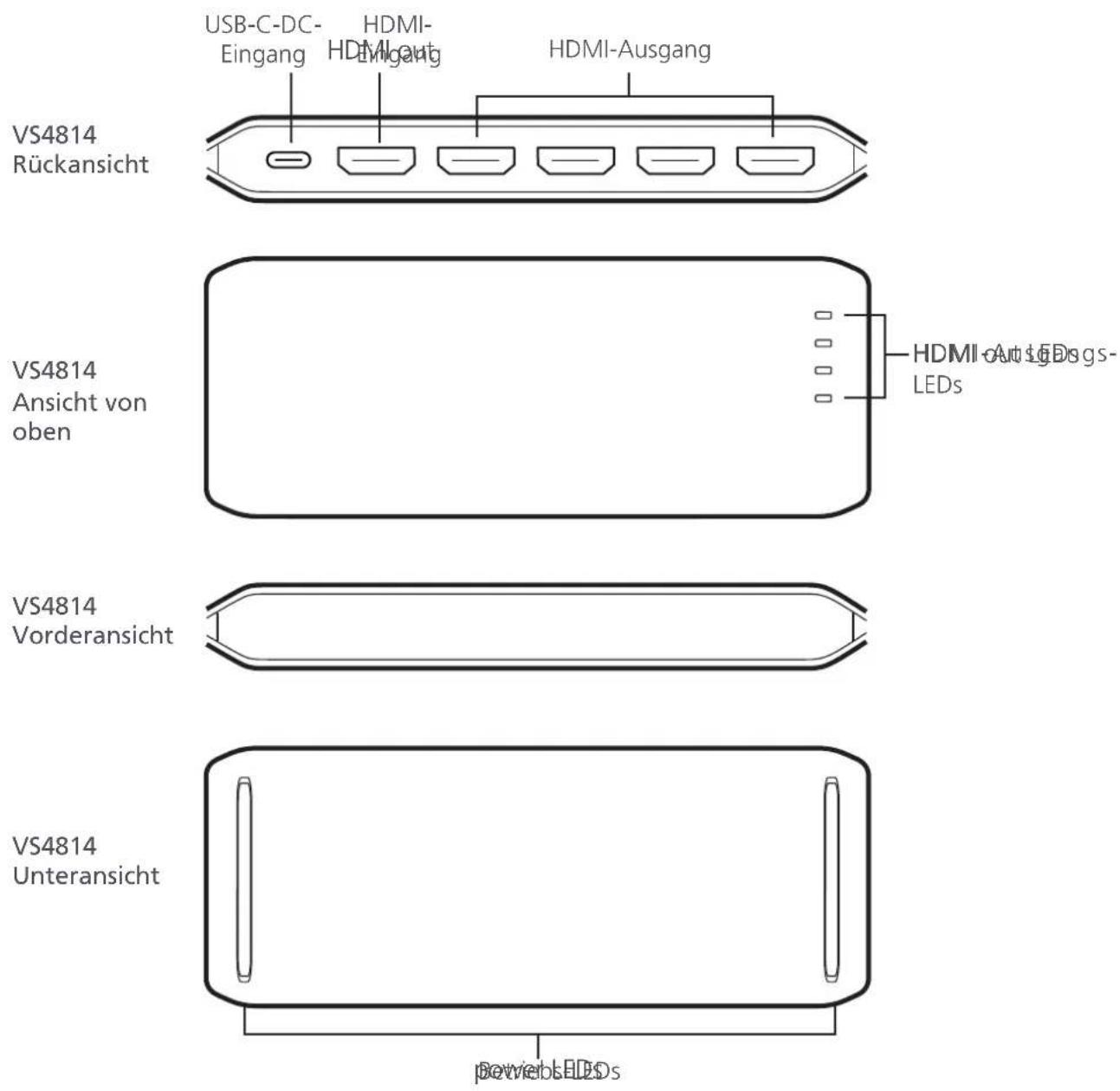

Description de l'appareil

Installation

Remarques

• Un câble d'alimentation USB est inclus dans l'emballage, mais le câble HDMI et l'adaptateur d'alimentation ne sont pas fournis.
• Technologies ARC/eARC non prises en charge.
• Il est recommandé de brancher ce répartiteur HDMI à une source d'alimentation pendant son utilisation.

Branchement de l'appareil

1. Branchez un adaptateur d'alimentation USB (5 V, 1 A) à une source d'alimentation CA, puis branchez le câble d'alimentation USB au port d'entrée CC USB type C de l'appareil. L'appareil est désormais sous tension.
2. Branchez une source vidéo telle qu'un ordinateur portable, une console de jeux, un lecteur DVD/multimédia ou un boîtier TV au port d'entrée HDMI de l'appareil.
3. Raccordez jusqu'à 4 moniteurs compatibles HDMI aux ports de sortie HDMI de l'appareil.
4. Allumez la source vidéo et les moniteurs raccordés.

Longueur de câble HDMI et résolutions prises en charge

Résolution Longueur d'entrée Longueur de sortie AWG
4K@60Hz	≤q 3m/9.9ft	≤q 3m/9.9ft28AWG
4K@30Hz	≤q 5m/16.4ft	≤q 5m/16.4ft28AWG
1080p@60Hz	≤q 10m/32.8ft	≤q 10m/32.8ft28AWG
