3 SOUNDBAR INSTALLATION

Assembly Steps

Step 1

心 回 * - +

26 "SURROUND": SURROUND

Drücken Sie diese Taste, um den Surround-Sound-Pegel einzustellen; auf dem Display wird angezeigt: "SR-6", "SR-5", "SR-4", "SR-3", "SR-2", "SR-1", "SR 0", "SR 1", "SR 2", "SR 3", "SR 4", "SR 5", "SR 6".

27 "UP-FIRING": UP-FIRING

セットアップガイダンスのビデオ、またはULTIMEAウェブサイトのユーザーマニュアルをご覧ください。

@ultimea_official

support.ultimea.com

[phone] (US) Mon-Fri 9am-5pm (PST)

[phone] (EU) Mon-Fri 9am-5pm (CET)

1 アクセサリーリスト

サブウーファー

サウンドバー 電源アダプター

サブウーファー 電源ケーブル

サウンドバー サラウンドスピーカー×2

サラウンドスピーカー 電源アダプター

HDMIケーブル

HDMIアダプター

デジタル光ケーブル

3.5mm - RCAオーディオケーブル

サウンドバー接続用8ピンケーブル(140mm)

リモコン

壁掛けネジキット

壁掛け固定スタンド

ユーザーマニュアル

2 サウンドバーのコントロール

1 2 3 4 ⊖ ⊖ ✕ - +

コントロールパネル

① “心”：電源ボタン 電源ボタンを押すとオン/オフになります.

② “図”：「入力モード 押してチャンネルを切り替える：eARC-HD 1(HDMI IN1)-HD 2(HDMI IN2)-opt(optical)-bt-aux-usb.

③ “※”: BT を押すとBTチャンネルに切り替わります。 (BT ID: Nova S90).

④ “一”：ボリュームダウン ⑤ “＋”：ボリューム・アップ

JP

リモコン

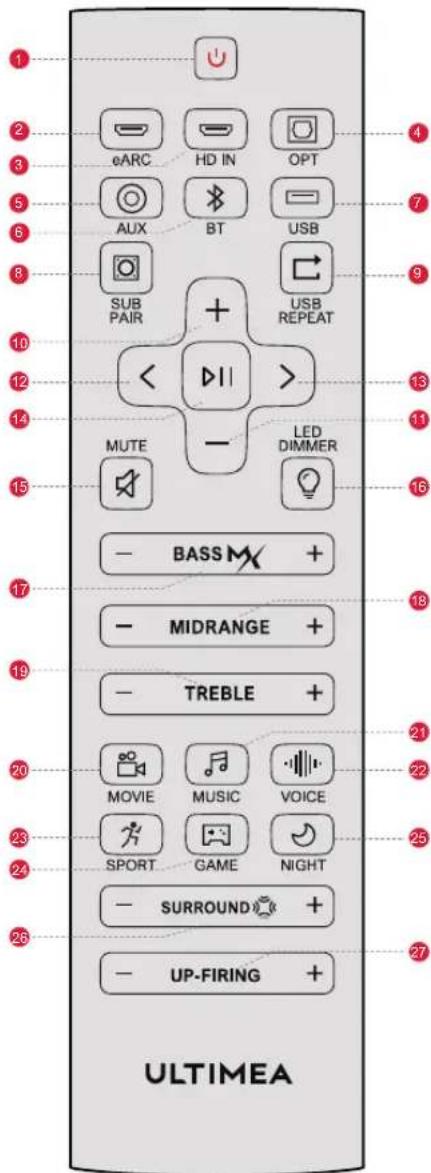

1 “ SUV”：電源ボタン 一回押すと電源がオン/オフ

2 “☐”: eARC 一回押すとHDMI eARC に切り替え

5 "◎": AUX 一回押すと AUX に切り替え

6 " ※": BT 一回押すとBLUETOOTHに切り替え

7 "☐": USB 一回押すと USB に切り替え

8 "O": SUB PAIR

3秒間押すと、サウンドバーがサブウーファーとペアリングできる状態になり

9 "☐": USB リビート

USBモード：一回押すと、ワンループ再生とリストループ再生に切り替え

10 “+”: ボリュームアップ

11 “一”: ボリュームダウン

12 "く": 前 BTおよびUSBモードのみ: 前の曲へスキップ

13 “>”: 次へ BTおよびUSBモードのみ: 次の曲へスキップ

14 “▶I”: 再生/一時停止 BTおよびUSBモードのみ

15 “ふ”: ミュート

16 " LEDディマー

一回押すと5段階でディスプレイの明るさを調節でき3秒間押すと消灯する

17 "BASS MX": BASSMAX

18 "MIDRANGE": ミッドレンジ

ディスプレイには: "MR-6", "MR-5", "MR-4", "MR-3", "MR-2", "MR-1", "MR 0", "MR 1", "MR 2", "MR 3", "MR 4", "MR 5", "MR 6".

19 "TREBLE": TREBLE

ディスプレイには: "T8-6", "T8-5", "T8-4", "T8-3", "T8-2", "T8-1", "T8 0", "T8 1", "T8 2", "T8 3", "T8 4", "T8 5", "T8 6".

20 "MOVIE"

MOVIEモードに切り替わり：ディスプレイにMOVと表示され

21 " musical

MUSICモードに切り替わり：ディスプレイにMUSCと表示され

22 "·" : VOICE

VOICEモードに切り替わり：ディスプレイに VOIOと表示され

23 " Sport

SPORTモードに切り替わり：ディスプレイにSPRTと表示され

24 "GAME"

GAMEモードに切り替わり：ディスプレイにGAMEと表示され

25 " ”: NIGHT

NIGHTモードに切り替わり：ディスプレイに NIGTと表示され

26 "SURROUND": サラウンド

サラウンドサウンドレベル調整:

上向きの音量レベルを調整するには押してください、ディスプレイには次のように表示されます:

"UP-3", "UP-2", "UP-1", "UP 0", "UP 1", "UP 2", "UP 3".

1 2 3 5 6 8 9 10 12 14 15 17 18 19 20 21 22 23 24 25 26 27 eARC HD IN OPT AUX BT USB SUB PAIR USB REPEAT + < > - LED DIMMER MUTE BASS + - MIDRANGE + - TREBLE + MOVIE MUSIC VOICE SPORT GAME NIGHT - SURROUND + - UP-FIRING + ULTIMEA

3 サウンドバー設置

組み立て手順

ステップ1

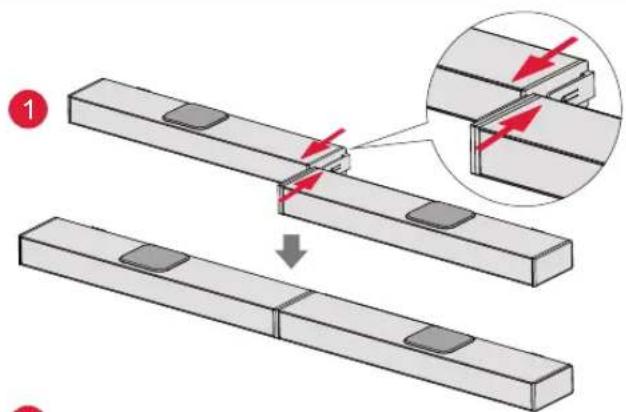

サウンドバーの2つのパーツを同じ高さにセットし、接続部の位置を合わせます。2つのパーツを平行に押して接続し、1つのパーツとして組み合わせます。

ステップ2

プラグイン8ピンケーブル

HDMIケーブルの一端をテレビ背面のeARC / ARCポートに接続します。

HDMI OUT IN30 HDMI IN1 HDMI IN2 USB DLR

ステップ2:

もう一方の端をサウンドバーのHDMI(eARC)ポートに接続します。

リモコンの "eARC" ポタンを押して "HDMI OUT(eARC)" 入力を選択します。

JP

注意：

テレビのHDMIがeARCをサポートしていることを確認してください。そうでない場合、Dolby Atmosオーディオ信号を伝送することはできません。

Atmos: Dolby Atmosフォーマットの映画を視聴する場合は、テレビの音声出力をパススルーに設定してください:

テレビの設定＞ホーム＞設定＞サウンド＞デジタル音声出力＞パススルー

DTS: DTSフォーマットの映画を視聴する場合、テレビの音声出力をPCMに設定してください:

テレビの設定＞ホーム＞設定＞サウンド＞デジタル音声出力＞PCM

HDMI IN、HDMI ARC、HDMI eARCの違いは何ですか？HDMI IN、HDMI ARC、HDMI eARCの違いは何ですか？

HDMI IN は、テレビやオーディオシステムに機器を接続するための標準的なHDMI入力です。オーディオとビデオ信号に対応していますが、オーディオ・リターン・チャンネル（ARC）やエンハンスド・オーディオ・リターン・チャンネル（eARC）機能には対応していません。

HDMI ARC は、テレビとオーディオシステム間の双方向通信を可能にする特別なHDMIポートです。つまり、テレビからオーディオ・システムに音声を送り、オーディオ・システムからテレビに音声を送り返すことができます。

HDMI eARC（Enhanced Audio Return Channel）は、Dolby AtmosやDTS:Xなどの高品質オーディオフォーマットをサポートするHDMI ARCのアップデートバージョンです。

注：テレビの「CEC」機能をオンにしてください。

eARC / ARCが接続されている場合、テレビのリモコンでサウンドバーとテレビを同時に操作できます:

① 電源オン/オフ

2 音量調整

5 HDMI入力で他の機器に接続する

ステップ1

HDMI IN (eARC / ARC) HDMI OUT (eARC) HDMI IN HDMI OUT TV

ステップ2

ステップ3

C F $ - +

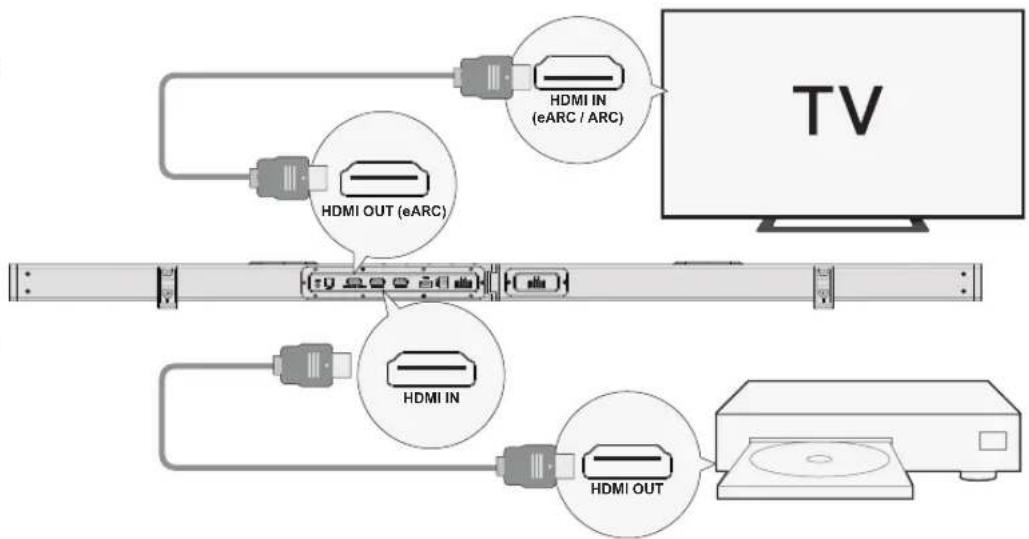

ステップ 1: HDMIケーブルをサウンドバーのHDMI OUT (eARC)ポートに接続し、もう一方をテレビのeARC / ARCポートに接続します。

ステップ 2: HDMIケーブルを他の機器（DVDやゲーム機など）のHDMI OUTポートに接続し、もう一方をサウンドバーのHDMI IN1 / HDMI IN2ポートに接続します。

ステップ3: サウンドバーまたはリモコンの"→"ボタンを押して、HDMI IN1/HDMI IN2チャンネルに切り替えます。

注意: Dolby ATMOSオーディオ・フォーマットをサウンドバーに伝送するには、TVHDMIがeARCをサポートしている必要があります。

6 オプティカル/AUXでテレビに接続

JP

光学式

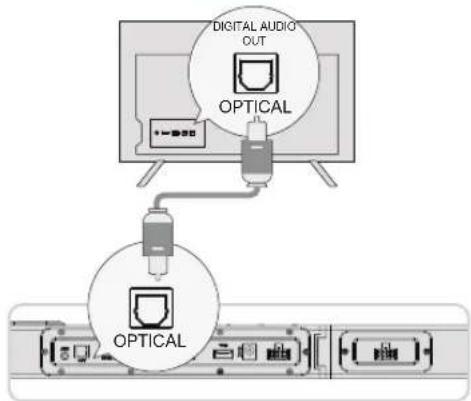

① テレビのポートがOPTICAL OUTであることを確認し、ケーブルの両側をテレビとサウンドバーの両方でOPTICALに接続します。
②コードの差し込み口が写真のように正しく差し込まれていることを確認してください。 （間違って差し込むと破損する恐れがあり）

注：接続した後、テレビのスピーカーからも音声が再生される場合は、テレビの音量をミュートまたは最小にしてください。

AUX

AUDIO IN AUDIO OUTPUT AUX

オプション2: AUX

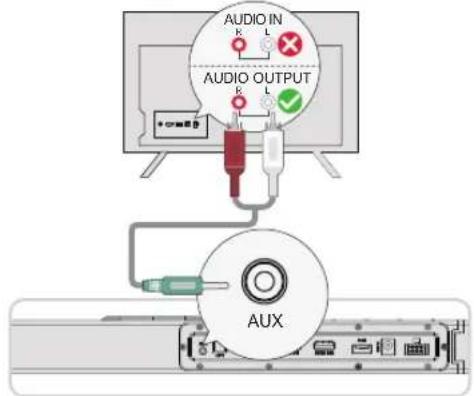

3.5mmオーディオケーブルをテレビのRCA AUDIO OUTポートに接続します。
②ケーブルの端の色がテレビのポートの色と同じであることを確認してください。ポートに接続してください。 注：他のモードに切り替える場合は、テレビとサウンドバーからAUXケーブルを抜いてください。

オプティカルモード：音が出ない場合は、テレビの音声出力をPCMに設定してください： TV設定＞ホーム＞設定＞サウンド＞デジタル音声出力＞PCM

7 ブルートウース接続

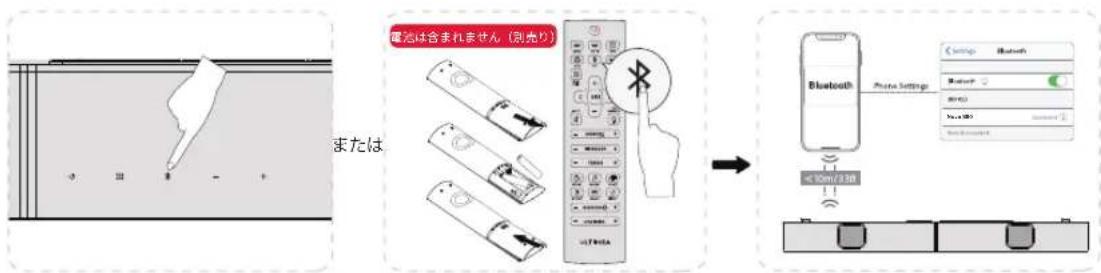

① サウンドバーまたはリモコンの "8" ボタンを押してBluetoothペアリングモードに入ります。 ② 携帯電話のBluetooth設定を開き、"Nova S90"を見つけて選択し、サウンドバーを接続します

注：すでにBluetoothモードで接続されている場合は、" "ボタンを3秒間長押しして、現在のデバイスを切断し、携帯電話/PC/テレビで手動で新しいデバイスに接続します。

または 電話は含まれません (別売り) Bluetooth Private Settings Bluetooth Bluetooth 20Hz 100MHz Bluetooth < 10m/310

8 ペアサブウーファー

サブウーファーはサウンドバー工場とペアリングされています。 しかし、サブウーファーから音が出ない場合は、再度ペアリングする必要があります。

3s ステップ1 5s PAIR ステップ2

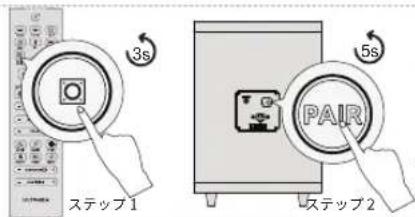

ステップ1 サウンドバーの前面に"SUB"が点滅するまで、リモコンの"SUB PAIR"ボタンを3秒間長押しします。 ステップ2 白いLEDライトが点滅するまで、サブウーファーの「PAIR」ボタンを5秒間長押ししてください。サブウーファーの白いLEDライトが点灯すると、ペアリングは成功です。

注意：サブウーファーの'SUB OUT'インターフェースは予約済みのポートです。より強力な低音体験をお求めの場合は、別途アクティブサブウーファーを個別に購入し、このインターフェースに接続して、お望みの最適な低音効果を実現できます。

L R

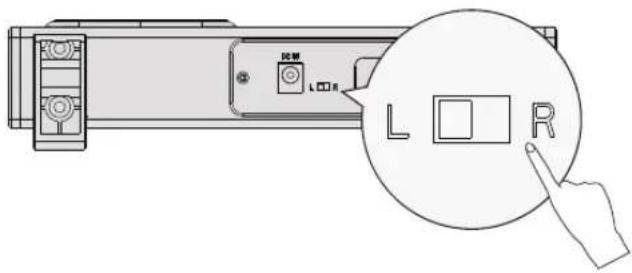

より良いリスニング体験のために、ペアリングを行う前に、サラウンドスピーカーの背面にあるボタンが「L」と「R」に切り替わっていることを確認してください。

JP

サラウンドスピーカーは工場出荷時にサウンドバーとペアリングされています。 ただし、サラウンドスピーカーから音が出ない場合は、ペアリングをやり直す必要があります。

SURROUND 5s 5s PAIR PAIR ステップ 2ステップ 1

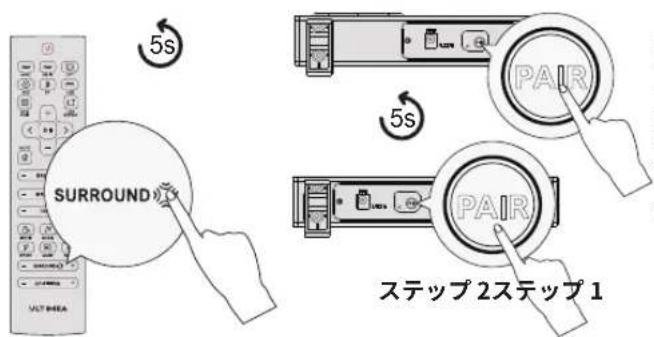

ステップ1 サウンドバーの前面に“SURROUND®”が点滅するまで、リモコンの“SUR”ボタンを5秒間押し続けます。 ステップ2 白いLEDライトが点滅するまで、サラウンドスピーカーの「PAIR」ボタンを5秒間長押しします。白いLEDライトが点灯すると、サラウンドスピーカーのペアリングは成功です。

10 配置オプション

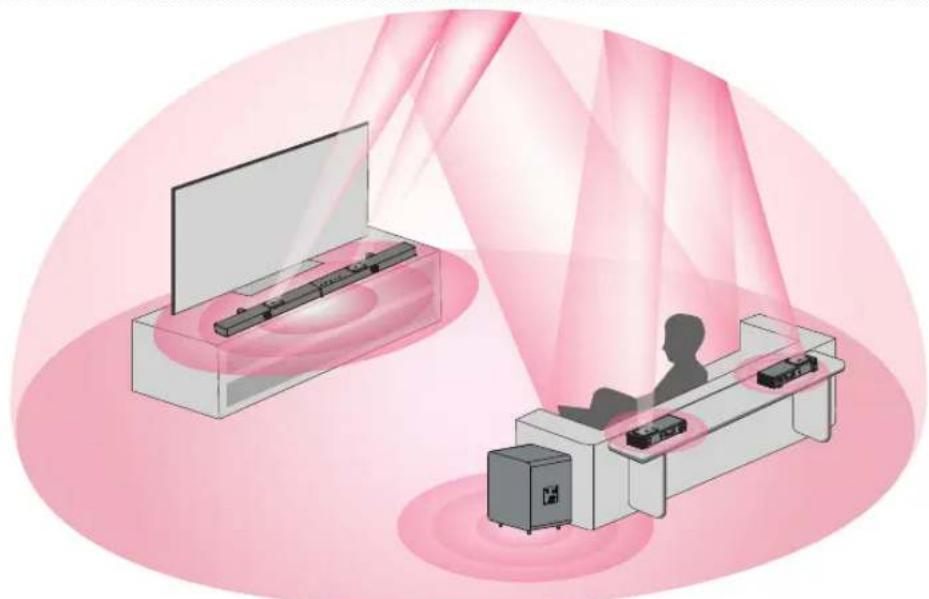

サウンドバーとサラウンドスピーカーは、耳の高さか、その近くに設置してください。

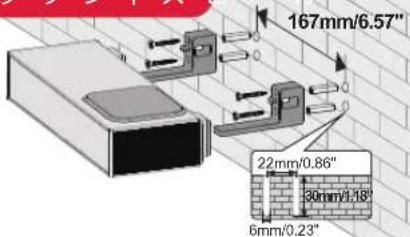

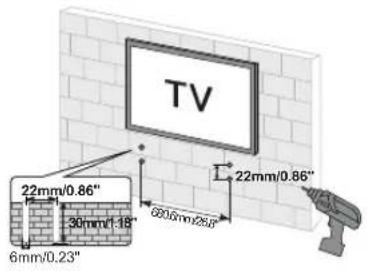

11 壁掛け設置

JP

1

サウンドバー TV

サラウンド・ス

注意事項：HDMIケーブルの抜き差しを簡単にするために、HDMIアダプターをご使用ください。

12 仕様

モデル番号	U4420
電源	AC 100-240V, ~50/60Hz
サウンドバードライバー	(31インチ×12インチ) ×5 (サウンドバー) +18インチ×4 (上向きドライバー) + (31インチ×12インチ) ×2 (サラウンドバースピーカー) +8インチ (サブウーファー)
周波数特性	35Hz - 18kHz
スタンバイ電力	<0.5W
動作温度	0°C - 45°C / 32°F - 113°F
ブルートゥース・ビジョン	5.3

サウンドバー	1008 (W) x 38 (H) x 76 (D)mm	39.7" x 1.5" x 3.0"
サブウーファー	308 (W) x 345 (H) x 237 (D)mm	12.1" x 13.6" x 9.3"
サラウンドスピーカー	205 (W) x 38 (H) x 76 (D)mm	8.1" x 1.5" x 3.0"
パッケージ	550 (W) x 314 (H) x 428 (D)mm	21.7" x 12.4" x 16.9"
正味重量	10kg / 22.05lbs
総重量	12.6kg / 27.78lbs

ULTIMEA

Nova S90
