使用説明書 Nova S70 ULTIMEA

セットアップガイダンスのビデオ、またはULTIMEAウェブサイトのユーザーマニュアルをご覧ください。

@ultimea_official

3.5mm - RCAオーディオケーブル

サウンドバー接続用6 ピンケーブル(140mm)

リモコン

壁掛けネジキット 壁掛け固定スタンド ユーザーマニュアル

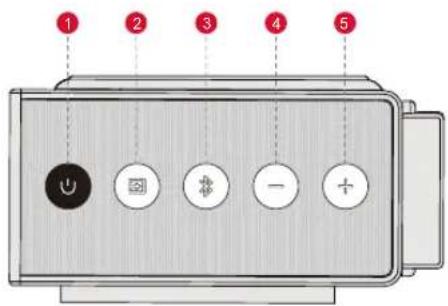

2 サウンドバーのコントロール

① “心”：電源ボタン 押すと電源が入り、3秒間押し続けると電源が切れます。
② “図”：入力モード 押してチャンネルを切り替える：eARC-HD IN (HDMI IN) - OPT (OPTICAL)-BT-AUX-USB.
③ “✿”:BT を押すとBTチャンネルに切り替わります。(BT ID: Nova S70).
4 “一”：ボリュームダウン
⑤ “+”: 音量アップ

リモコン

1 “山”：電源ボタン 電源オン／3秒長押しで電源オフ。

2 “＝”：eARC 押すとHDMI eARCに切り替えます。

3 “☐”: HD IN 押すとHDMI INに切り替えます。

4 “☐” : OPT 押すとOPTICALに切り替えます。

5 “※”: BT を押すとBTチャンネルに切り替わります。 (BT ID: Nova S70).

6 “川”：EQ を押して映画、対話、音楽モードを切り替えます：“MOV I”，“JLOG”，“MUSC”。

7 “→”: INPUT を押してチャンネルを切り替えます: eARC-HD IN(HDMI IN) -OPT(OPTICAL)-BT-AUX-USB.

8 “+”：ボリュームアップ 9 “-”：ボリュームダウン

10 “く”：前 BTおよびUSBモード：前のトラックにスキップします。

11 “>”: 次へ BTおよびUSBモード: 次のトラックにスキップします。

12 “DII”：再生/一時停止 USBモード：3秒間長押しすると、シングルループ再生とリストループ再生が切り替わります。

13 “▶ Dolby ATMOS”：ドルビーアトモス を押して、上方向のサウンドレベルを調整します：“AT I”，“AT O”，“AT- I”と表示されます。

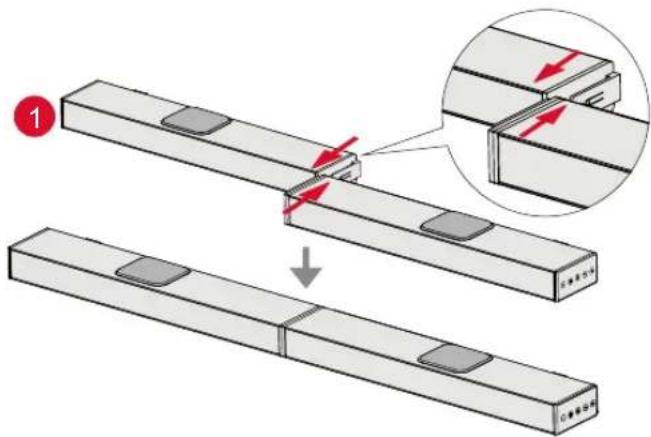

サウンドバーの2つのパーツを同じ高さにセットし、接続部の位置を合わせます。2つのパーツを平行に押して接続し、1つのパーツとして組み合わせます。

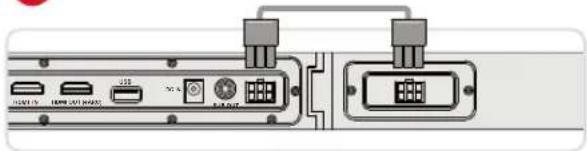

ステレオ6ピンオーディオケーブルを差し込む。

2

5 HDMI出力eARC / ARCを介してテレビに接続する

eARC / ARC HDMI

ステップ1:
HDMIケーブルの一端をテレビ背面のeARC / ARCポートに接続します。

HDMI IN HDMI OUT (eARC) HDMI OUT (eARC) SUB OUT

ステップ2:

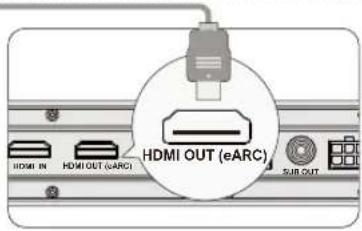

もう一方の端をサウンドバーのHDMI(eARC)ポートに接続します。

eARC +

ステップ3:
リモコンの "eARC "ボタンを押して "HDMI OUT(eARC)" 入力を選択します。

注意:

Dolby Atmos音声フォーマットをサウンドバーに伝送するには、テレビのHDMIポートがeARCに対応している必要があります。

Atmos: Dolby Atmosフォーマットの映画を視聴する場合は、テレビの音声出力をパススルーに設定してください:

テレビの設定＞ホーム＞設定＞サウンド＞デジタル音声出力＞パススルー

DTS: DTSフォーマットの映画を視聴する場合、テレビの音声出力をPCMに設定してください:

テレビの設定＞ホーム＞設定＞サウンド＞デジタル音声出力＞PCM

HDMI IN、HDMI ARC、HDMI eARCの違いは何ですか？

HDMI IN は、テレビやオーディオシステムに機器を接続するための標準的な HDMI 入力です。オーディオとビデオ信号に対応していますが、オーディオ・リターン・チャンネル（ARC）やエンハンスド・オーディオ・リターン・チャンネル（eARC）機能には対応していません。

HDMI ARC は、テレビとオーディオシステム間の双方向通信をサポートする特別な HDMI ポートです。つまり、オーディオはテレビからオーディオ・システムに送られ、オーディオ・システムはテレビにオーディオを送り返すことができます。

HDMI eARC（Enhanced Audio Return Channel）は、Dolby AtmosやDTS:Xなどの高品質オーディオフォーマットをサポートするHDMI ARCのアップデートバージョンです。

注：テレビの「CEC」機能をオンにしてください。

eARC / ARCが接続されている場合、テレビのリモコンでサウンドバーとテレビを同時に操作できます:

①電源オン/オフ

②音量調整

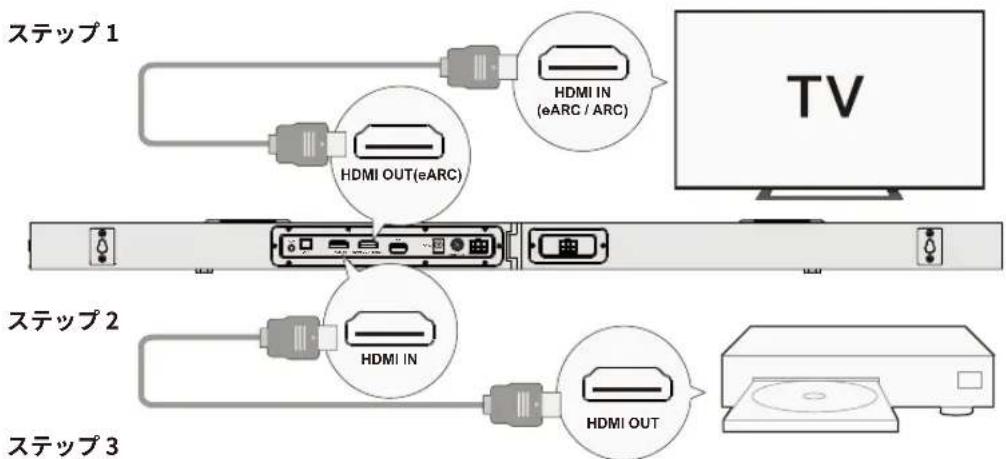

6 HDMI入力で他の機器に接続する

ステップ 1 HDMI OUT(eARC) HDMI IN (eARC / ARC) TV ステップ 2 HDMI IN ステップ 3 HDMI OUT

回 $ - +

ステップ 1: HDMIケーブルをサウンドバーのHDMI OUT (eARC)ポートに接続し、もう一方をテレビのeARC / ARCポートに接続します。

ステップ2: HDMIケーブルを他の機器（DVDやゲーム機など）のHDMI OUTポートに接続し、もう一方をサウンドバーのHDMI INポートに接続します。

ステップ 3: サウンドバーまたはリモコンの" "ボタンを押して、HDMI INチャンネルに切り替えます。

注意：Dolby Atmosオーディオ・フォーマットをサウンドバーに伝送するには、テレビのHDMIがeARCに対応している必要があります。

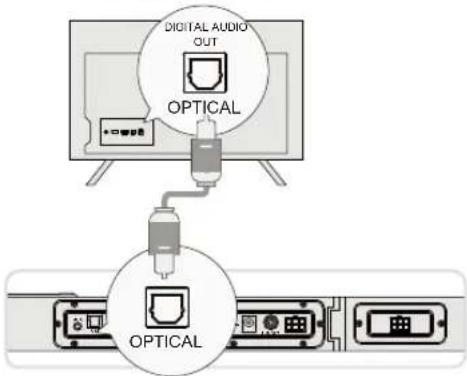

7 オプティカル/AUXでテレビに接続

光学式

①テレビのポートがOPTICAL OUTであることを確認し、ケーブルの両側をテレビとサウンドバーの両方でOPTICALに接続します。
②コードの差し込み口が写真のように正しく差し込まれていることを確認してください。

(問違って差し込むと破損する恐れがあり)

注：接続した後、テレビのスピーカーからも音声が再生される場合は、テレビの音量をミュートまたは最小にしてください。

オプション 2: AUX

3.5mmオーディオケーブルをテレビのRCA AUDIO OUTポートに接続します。
②ケーブルの端の色がテレビのポートの色と同じであることを確認してください。ポートに接続してください。 注：他のモードに切り替える場合は、テレビとサウンドバーからAUXケーブルを抜いてください。

オプティカルモード：音が出ない場合は、テレビの音声出力をPCMに設定してください：

TV設定＞ホーム＞設定＞サウンド＞デジタル音声出力＞PCM

8 ブルートウース接続

①サウンドバーまたはリモコンの " ボタンを押してBluetoothペアリングモードに入ります。
②携帯電話のBluetooth設定を開き、"Nova S70"を見つけて選択し、サウンドバーを接続します。
注：すでにBluetoothモードで接続されている場合は、" "ボタンを3秒間長押しして、現在のデバイスを切断し、携帯電話/PC/テレビで手動で新しいデバイスに接続します。

電池は別売りです HUAAN


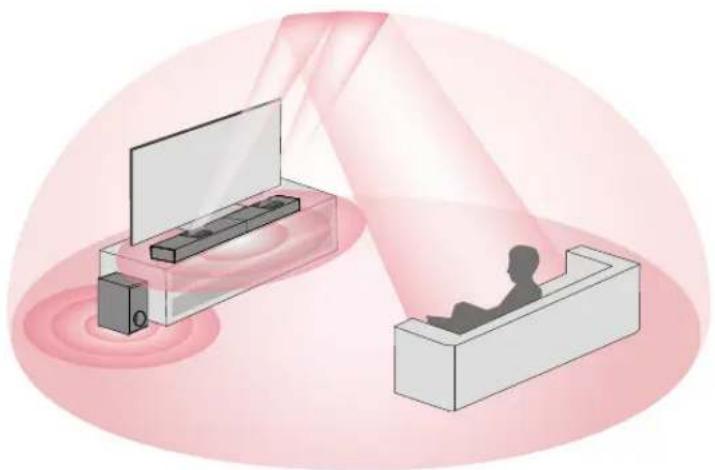

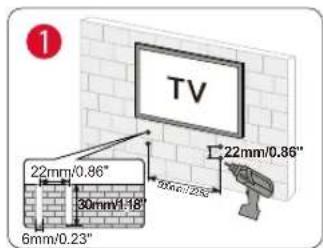

9 配置オプション

注意：サウンドバーは耳の高さか、その近くに設置してください。

JP

概要 TV 注意事項： HDMIケーブルの抜き差しを簡単にするために、 HDMIアダプターをご使用ください。

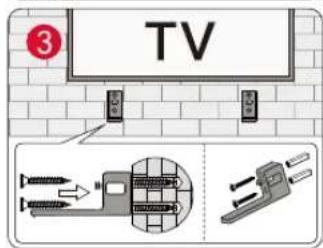

TV ③

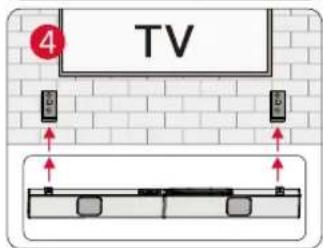

TV ④

11 仕様

モデル番号	U3920
電源	AC 100-240V, ~50 / 60Hz
サウンドバードライバー	(3.1インチ×1.2インチ)×3(サウンドバー)+1.8インチ×2(上向きドライバー)+5.25インチ×1(サブウーファー)
周波数応答	45Hz - 18kHz
スタンバイ電力	<0.5W
動作温度 0°C - 45°C / 32°F - 113°F
ブルートゥースビジョン	5.3

寸法と重量
サウンドバー	800(W) x 38(H) x 90(D)mm 31.5" x 1.5" x 3.5"
サブウーファー	270(W) x 115(H) x 270(D)mm 10.6" x 4.5" x 10.6"
パッケージ	332(W) x 432(H) x190(D)mm 13.1" x 17" x 7.5"
正味重量	4.15kg / 9.15lbs
総重量	5.1kg / 11.24lbs
