Preferisci un tutorial video?

Video guida all'installazione o MANUALE UTENTE sul sito web di ULTIMEA.

@ultimea_official

support.ultimea.com

[phone] (US)

[phone] (EU)

Mon-Fri 9am-5pm (PST)

Mon-Fri 9am-5pm (CET)

1 ELENCO DEGLI ACCESSORI

Subwoofer

Adattatore di alimentazione

Cavo HDMI Cavo audio stera diatore HDMI

steAeadiatore HDMI

Cavo ottico digitale

3.5 mm a RCA

Cavo da 6 pin per connessione alla soundbar (140 mm)

Telecomando

Kit di montaggio a parete

Staffa a parete Manuale Utente

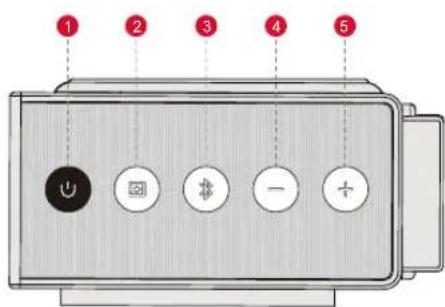

2 CONTROLLI DELLA SOUNDBAR

1 2 3 4 5

Pannello di controllo

① “☐”: Pulsante di accensione

Premere per accendere / Tenere premuto per 3 secondi per spegnere.

② “图”: Modalità di ingresso

Premere per cambiare canale: eARC-HD IN (HDMI IN) -OPT (OPTICAL)-BT-AUX-USB.

③ “星”: BT

Premere per passare al canale BT / Tenere premuto per 3 secondi per scollegare il dispositivo corrente e collegarsi a un nuovo dispositivo. (BT ID: Nova S70).

4 “—”: Volume giù

⑤ “+”: Volume su

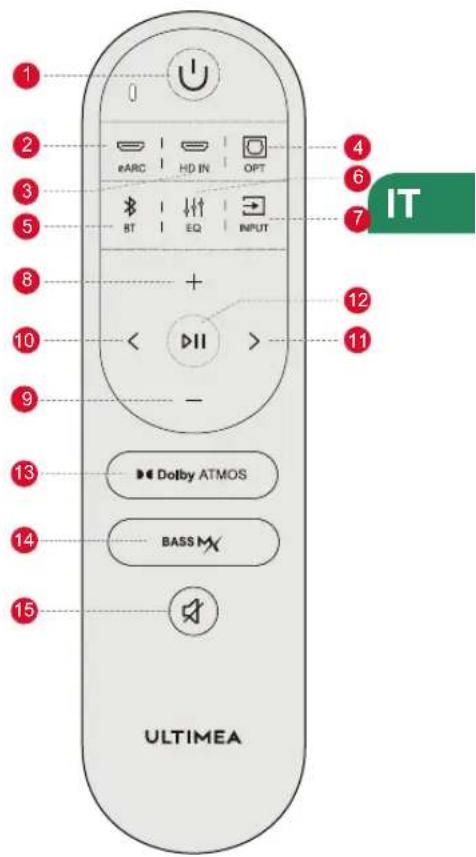

Telecomando

1 “∪”: Pulsante di accensione Premere per accendere / Tenere premuto per 3 secondi per spegnere.
2 "☐": eARC Premere per passare al canale HDMI eARC.
3 "☐": HD IN Premere per passare al canale HDMI IN.
4 “☐”: OPT Premere per passare al canale OTTICO.
5 “ ”: BT Premere per passare al canale BT / Tenere premuto per 3 secondi per disconnettere il dispositivo attuale e connettersi a un nuovo dispositivo (BT ID: Nova S70).
6 “++”: EQ Premere per passare tra le modalità Film, Dialogo, Musica, il display mostrerà: “MOVI”, “BLOG”, “MUSC”.
7 "→": INPUT Premere per passare ai canali: eARC-HD IN (HDMI IN) -OPT (OTTICO)-BT-AUX-USB.
8 “+”: Volume su
9 “—”: Volume giù
10 “<”: Precedente Modalità BT e USB: Passa alla traccia precedente.
11 “ > ”: Successivo Modalità BT e USB: Passa alla traccia successiva.
12 "DII": Riproduci / Pausa Solo per modalità BT e USB. Modalità USB: Tenere premuto per 3 secondi per passare tra la riproduzione in loop singolo e la riproduzione in loop della lista.
13 " Dolby ATMOS": Dolby Atmos Premere per regolare il livello del suono ad altoparlanti orientati verso l'alto, il display mostrerà: "AT 1", "AT 0", "AT-1".
14 " BASS MX": BASSMAX Premere per regolare il livello dei bassi, il display mostrerà: "JS-2", "JS-1", "JS 0", "JS 1", "JS 2".
15 “”: Muto / Ripristino del volume.

1 2 3 5 8 10 9 13 14 15 eARC HD IN OPT BT EQ INPUT + < >II - Dolby ATMOS BASS MX ULTIMEA IT

3 INSTALLAZIONE DELLA SOUNDBAR

Passaggi di assemblaggio

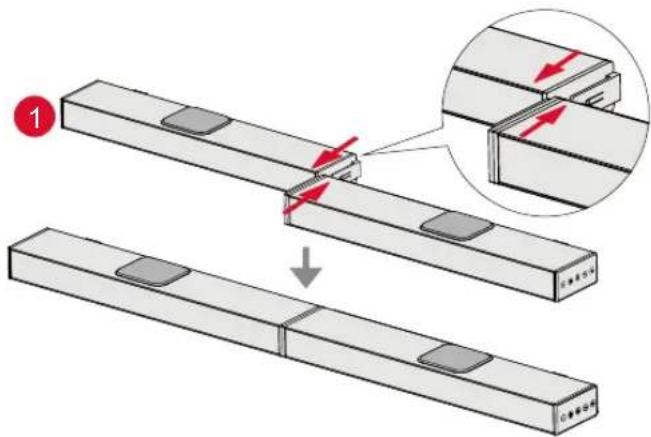

Passaggio 1

Posiziona le due parti della soundbar allo stesso livello e allinea le giunture di connessione. Collega le due parti spingendo parallelamente per unirle come un unico pezzo.

Passaggio 1:

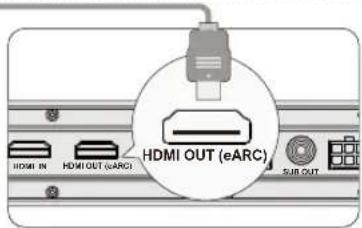

Collega un'estremità del cavo HDMI alla porta eARC / ARC sul retro della tua TV.

HDMI IN HDMI OUT (eARC) HDMI OUT (eARC) SUB OUT

Passaggio 2:
Collega l'altra estremità alla porta HDMI (eARC) della soundbar.

eARC +

Passaggio 3:
Premi il pulsante "eARC" sul telecomando per selezionare l'ingresso "HDMI OUT (eARC).

Nota:

La porta HDMI della tua TV deve supportare eARC per trasmettere l'audio Dolby Atmos alla tua soundbar.

Atmos: Se stai guardando un film nel formato Dolby Atmos, imposta l'uscita audio sulla tua TV su Pass Through:

Impostazioni TV > Home > Impostazioni > Audio > Uscita audio digitale > Pass Through

DTS: Se stai guardando un film nel formato DTS, imposta l'uscita audio sulla tua TV su PCM:

Impostazioni TV > Home > Impostazioni > Audio > Uscita audio digitale > PCM

Qual è la differenza tra: HDMI IN, HDMI ARC, HDMI eARC?

HDMI IN è un ingresso HDMI standard che consente di collegare i dispositivi al televisore o al sistema audio. Supporta segnali audio e video, ma non supporta la funzionalità ARC (Audio Return Channel) o eARC (Enhanced Audio Return Channel).

HDMI ARC è una porta HDMI speciale che supporta la comunicazione bidirezionale tra il televisore e il sistema audio. Ciò significa che l'audio può essere inviato dal televisore al sistema audio e il sistema audio può inviare l'audio al televisore.

HDMI eARC (Enhanced Audio Return Channel) è una versione aggiornata dell'HDMI ARC che supporta formati audio di qualità superiore come Dolby Atmos e DTS:X.

Nota: attivare la funzione "CEC" sul televisore.

Quando è collegato eARC / ARC, il telecomando del televisore può controllare contemporaneamente la soundbar e il televisore:

1 Accendere / Spegnere 2 Regolare il volume

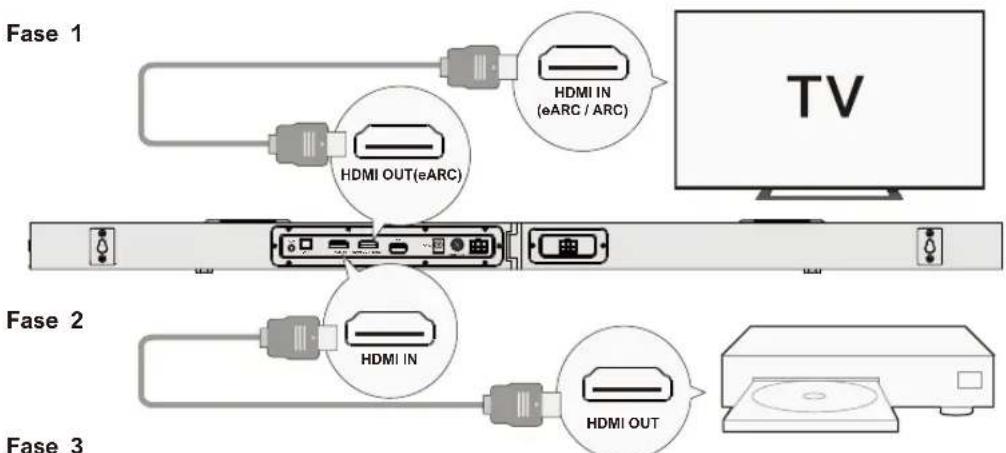

6 COLLEGAMENTO AD ALTRI DISPOSITIVI TRAMITE INGRESSO HDMI

Fase 1 HDMI IN (eARC / ARC) HDMI OUT(eARC) TV Fase 2 HDMI IN HDMI OUT Fase 3

回 $ - +

Étape 1: Collegare il cavo HDMI alla porta HDMI OUT (eARC) della Soundbar e l'altra estremità alla porta eARC / ARC del televisore.

Étape 2: Collegare il cavo HDMI alla porta HDMI OUT dell'altro dispositivo (ad esempio un DVD o una console per videogiochi) e l'altra estremità alla porta HDMI IN della Soundbar.

Étape 3: Premere il pulsante " [icon] " sulla Soundbar o sul telecomando per passare al canale canale HDMI IN.

Nota: L'HDMI del televisore deve supportare eARC per trasmettere il formato audio Dolby Atmos alla Soundbar.

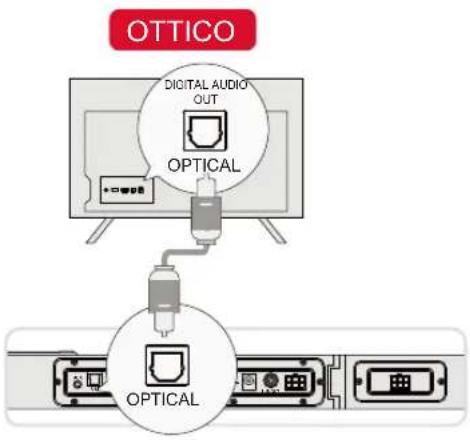

7 COLLEGAMENTO ALLA TV VIA OTTICO / AUX

① Assicurarsi che il cavo sia collegato alla porta OPTICAL OUT del televisore e l'altra estremità alla porta OPTICAL del sistema Soundbar.
② Assicurarsi che la spina ottica sia inserita correttamente come mostrato nell'immagine. Non inserire la spina al contrario e non rompere l'ottica.

Nota: Se l'audio viene riprodotto dagli altoparlanti interni del televisore, disattivare o ridurre al minimo il volume del televisore.

AUX AUDIO IN AUDIO OUTPUT + - + - AUX

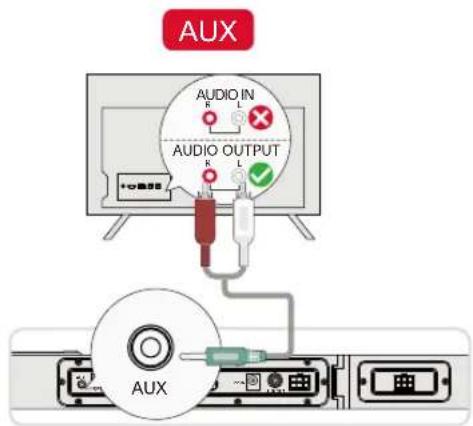

OPZIONE 2: AUX

Collegare il cavo audio da 3.5 mm a RCA alla porta RCA AUDIO OUT del televisore.
② Assicurarsi che il colore delle estremità dei cavi corrisponda a quello delle porte del televisore.

Nota: Ricordarsi di scollegare il cavo AUX dal televisore e dalla Soundbar quando si desidera cambiare modalità

In modalità ottica: Se non si sente alcun suono, provare a impostare l'uscita audio del televisore su PCM:

Impostazioni TV > Home > Impostazioni > Audio > Uscita audio digitale > PCM.

8 COLLEGARSI AL BLUETOOTH®

Premere il pulsante " ✉" sulla soundbar o sul telecomando per accedere alla modalità di accoppiamento Bluetooth.
② Aprire le impostazioni Bluetooth del telefono, trovare e selezionare "Nova S70" per collegare la soundbar.

Nota: Se è già in modalità Bluetooth e collegato, tenere premuto il pulsante " 8" per 3 secondi per scollegare il dispositivo corrente e collegarsi manualmente a un nuovo dispositivo sul telefono cellulare / PC / TV.

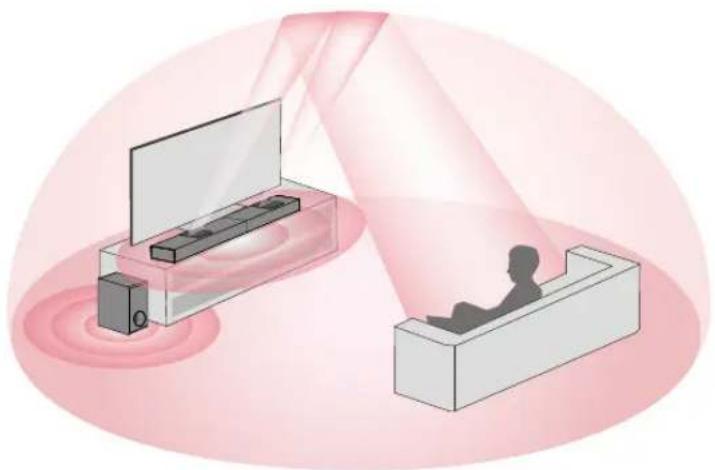

9 OPZIONI DI COLLOCAMENTO

Nota: La soundbar deve essere posizionata all'altezza delle orecchie o vicino ad esse.

Nota: Utilizzare l'adattatore HDMI per facilitare l'inserimento e il disinserimento del cavo HDMI.

Numero di modello	U3920
Alimentazione	AC 100-240V, ~50 / 60Hz
Driver della Soundbar	(3.1" x 1.2")x 3 (Soundbar)+ 1.8" x 2 (driver che sparano verso l'alto) + 5.25" x 1 (subwoofer)
Risposta in frequenza	45Hz - 18kHz
Potenza in standby	<0.5W
Temperatura di esercizio 0°C - 45°C / 32°F - 113°F
Visione Bluetooth	5.3

Dimensioni e peso

Soundbar	800(W) x 38(H) x 90(D)mm	31.5" x 1.5" x 3.5"
Subwoofer	270(W) x 115(H) x 270(D)mm	10.6" x 4.5" x 10.6"
Imballaggio	332(W) x 432(H) x190(D)mm	13.1" x 17" x 7.5"
Peso netto	4.15kg / 9.15lbs
Peso lordo	5.1kg / 11.24lbs
