Nova S70 - Soundbar ULTIMEA - Kostenlose Bedienungsanleitung

Marke	Ultimea
Modell	Nova S70 (U3920)
Produkttyp	Soundbar mit integriertem Subwoofer
Abmessungen der Soundbar	800 x 38 x 90 mm (31.5 x 1.5 x 3.5 Zoll)
Abmessungen des Subwoofers	270 x 115 x 270 mm (10.6 x 4.5 x 10.6 Zoll)
Nettogewicht	4.15 kg (9.15 lb)
Bruttogewicht	5.1 kg (11.24 lb)
Stromversorgung	AC 100-240 V, ~50/60 Hz
Standby-Stromverbrauch	< 0.5 W
Frequenzgang	45 Hz - 18 kHz
Lautsprecher der Soundbar	3 Lautsprechertreiber 3.1 x 1.2 Zoll + 2 nach oben gerichtete Treiber 1.8 Zoll + 1 Subwoofer 5.25 Zoll
Bluetooth	Version 5.3
Anschlüsse	HDMI eARC/ARC, HDMI IN, optisch, AUX (3.5 mm auf RCA), USB, Bluetooth
Unterstützte Audioformate	Dolby Atmos, DTS (über HDMI eARC)
Sound-Modi	Film, Dialog, Musik
Zusätzliche Funktionen	Steuerung über Fernbedienung, Atmos-Level-Einstellung, Bass-Einstellung (BASSMAX), Stummschaltung, Bedienelemente an der Soundbar
Betriebstemperatur	0°C bis 45°C
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Scheuermittel oder Lösungsmittel verwenden.
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen. Das Gerät nicht öffnen. Den mitgelieferten Adapter verwenden.
Ersatzteile und Reparierbarkeit	Wenden Sie sich an den Ultimea-Support ([e-mail]) für Hilfe oder Ersatzteile.
Im Lieferumfang enthalten	Netzteil, HDMI-Kabel, HDMI-Adapter, optisches Kabel, 3.5-mm-auf-RCA-Audiokabel, 6-poliges Kabel, Fernbedienung, Wandmontagesatz, Handbuch

Häufig gestellte Fragen - Nova S70 ULTIMEA

Wie verbinde ich die Soundbar Nova S70 mit meinem Fernseher über HDMI eARC?

Verbinden Sie ein HDMI-Kabel zwischen dem HDMI OUT (eARC)-Anschluss der Soundbar und dem eARC/ARC-Anschluss Ihres Fernsehers. Drücken Sie die Taste 'eARC' auf der Fernbedienung, um den Eingang HDMI OUT (eARC) auszuwählen. Stellen Sie sicher, dass der HDMI-Anschluss des Fernsehers eARC unterstützt, um Dolby Atmos zu übertragen.

Wie verwende ich den Bluetooth-Modus?

Drücken Sie die Taste 'BT' an der Soundbar oder der Fernbedienung, um in den Pairing-Modus zu wechseln. Suchen Sie auf Ihrem Gerät (Telefon, PC) in den Bluetooth-Einstellungen nach 'Nova S70' und wählen Sie es aus. Wenn bereits verbunden, halten Sie die BT-Taste 3 Sekunden gedrückt, um die Verbindung zu trennen und ein neues Gerät zu paaren.

Welche Kabel sind im Lieferumfang enthalten?

Die Verpackung enthält: ein Netzteil, ein HDMI-Kabel, einen HDMI-Adapter, ein digitales optisches Kabel, ein 3.5-mm-auf-RCA-Stereo-Audiokabel, ein 6-poliges Kabel zum Verbinden der beiden Teile der Soundbar, eine Fernbedienung, einen Wandmontagesatz und das Benutzerhandbuch.

Wie stelle ich die Dolby-Atmos-Pegel und den Bass ein?

Verwenden Sie die Fernbedienung: Drücken Sie 'Dolby Atmos', um den vertikalen Pegel einzustellen (AT 1, AT 0, AT-1). Drücken Sie 'BASSMAX', um den Basspegel von -2 bis +2 einzustellen (z. B. 15-2 bis 15+2).

Was tun, wenn der Ton im optischen Modus nicht funktioniert?

Überprüfen Sie, ob das optische Kabel richtig eingesteckt ist (Stift nicht gebrochen, richtige Richtung). Stellen Sie in den TV-Einstellungen den digitalen Audioausgang auf PCM. Stellen Sie sicher, dass der Fernseher nicht stummgeschaltet ist und die Soundbar auf dem richtigen Kanal (OPT) ist.

Kann ich die Soundbar mit der Fernbedienung meines Fernsehers steuern?

Ja, wenn die HDMI-eARC/ARC-Verbindung verwendet wird und die CEC-Funktion am Fernseher aktiviert ist, kann die TV-Fernbedienung die Soundbar ein-/ausschalten und die Lautstärke regeln.

Wie reinige ich die Soundbar Nova S70?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine Chemikalien, Scheuermittel oder Lösungsmittel. Vermeiden Sie, dass Wasser in die Öffnungen eindringt.

Welche Audioformate werden unterstützt?

Die Soundbar unterstützt Dolby Atmos und DTS über die HDMI-eARC-Verbindung. Stellen Sie sicher, dass der Audioausgang des Fernsehers für Atmos auf 'Pass Through' und für DTS auf 'PCM' eingestellt ist.

Wie verwende ich den USB-Modus?

Schließen Sie einen USB-Stick an den USB-Anschluss der Soundbar an. Drücken Sie INPUT, um den USB-Modus auszuwählen. Verwenden Sie die Tasten Vorheriger/Nächster, um den Titel zu wechseln, und Wiedergabe/Pause zur Steuerung der Wiedergabe. Halten Sie Wiedergabe/Pause 3 Sekunden lang gedrückt, um zwischen Einzelwiederholung und Liste umzuschalten.

Was tun, wenn die Soundbar nicht einschaltet?

Überprüfen Sie, ob das Netzteil richtig an der Soundbar und an einer funktionierenden Steckdose angeschlossen ist. Drücken Sie die Einschalttaste () an der Soundbar oder der Fernbedienung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Ultimea-Support unter [e-mail].

BEDIENUNGSANLEITUNG Nova S70 ULTIMEA

DE: Benutzerhandbuch

JP: ユーザーマニュアル

06 Benutzerhandbuch Deutsch

Anschluss und Installation 07

11 ユーザーマニュアル 日本語

接続と設置 12

Bevorzugen Sie ein Video-Tutorial?

Setup-Anleitung Video, oder USER MANUAL auf ULTIMEA Website.

@ultimea_official

support.ultimea.com

Optisches Digitalkabel

Stereo 3.5mm auf RCA Audiokabel

6-pin Kabel für Soundbar-Anschluss (140mm)

Fernbedienung

Wandmontage-Kit Wandhalterung Benutzerhandbuch

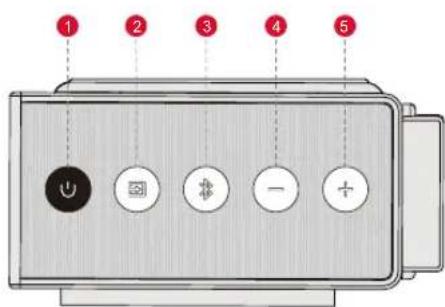

2 SOUNDBAR-BEDIENELEMENTE

Bedienfeld

1 "↓": Einschalttaste

Zum Einschalten drücken / zum Ausschalten 3 Sekunden lang gedrückt halten.

② “图”: Eingangsmodus

Drücken, um den Kanal zu wechseln: eARC-HD IN (HDMI IN)-OPT (OPTICAL)-BT-AUX-USB.

③ “*”: BT

Drücken Sie, um zum Bluetooth-Kanal zu wechseln und den Kopplungsmodus zu aktivieren. Halten Sie die Taste 3 Sekunden lang gedrückt, um die Verbindung mit dem aktuellen Gerät zu trennen und sich manuell mit einem neuen Gerät auf Ihrem Mobiltelefon / PC / Fernseher zu verbinden. (BT ID: Nova S70).

4 “—”: Lautstärke verringern

⑤ “+”: Lauter

DE

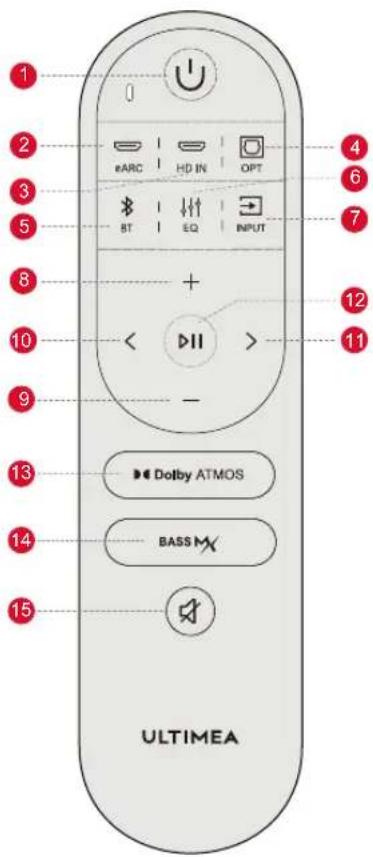

Fernsteuerung

1 “∪”: Einschalttaste

Zum Einschalten drücken / zum Ausschalten 3 Sekunden lang gedrückt halten.

2 “=”: eARC

Drücken, um zum HDMI eARC-Kanal zu wechseln.

3 " : HD IN

Drücken, um zum HDMI IN-Kanal zu wechseln.

4 "☐": OPT

Drücken, um zum OPTICAL-Kanal zu wechseln.

5 “*”: BT

Drücken Sie, um zum Bluetooth-Kanal zu wechseln und den Kopplungsmodus zu aktivieren. Halten Sie die Taste 3 Sekunden lang gedrückt, um die Verbindung mit dem aktuellen Gerät zu trennen und sich manuell mit einem neuen Gerät auf Ihrem Mobiltelefon / PC / Fernseher zu verbinden. (BT ID: Nova S70).

6 “↓↑”: EQ

Drücken Sie diese Taste, um zwischen den Modi Film, Dialog und Musik umzuschalten; auf dem Display wird angezeigt: "MOVI", "ILOG", "MUSC".

7 "→": INPUT

Zum Umschalten der Kanäle drücken: eARC-HD IN (HDMI IN) -OPT (OPTICAL)-BT-AUX-USB.

8 “+”: Lautstärke aufwärts

9 “ —”: Lautstärke runter

10 "<": Zurück

BT- und USB-Modus: Zum vorherigen Titel springen.

11 “>”: Nächster

BT- und USB-Modus: Sprung zum nächsten Titel.

12 "DII": Wiedergabe / Pause

Nur für BT- und USB-Modus. USB-Modus: Halten Sie die Taste 3 Sekunden lang gedrückt, um zwischen Einzelschleifenwiedergabe und Listenschleifenwiedergabe umzuschalten.

13 " Dolby ATMOS": Dolby Atmos

Drücken Sie die Taste, um die Lautstärke nach oben zu regeln, auf dem Display erscheint: "AT I", "AT D", "AT - I".

14 "BASS MX": BASSMAX

Drücken Sie diese Taste, um den Basspegel einzustellen; auf dem Display wird angezeigt: "25-2", "25-1", "25 0", "25 1", "25 2".

15 "": Stummschaltung / Wiederherstellung der Lautstärke.

3 SOUNDBAR-INSTALLATION

Montageschritte

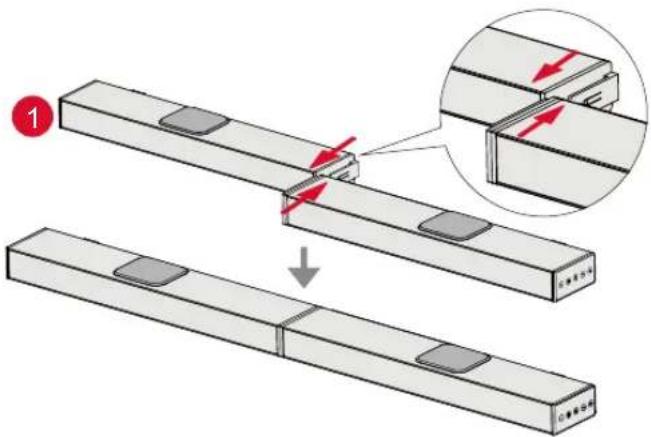

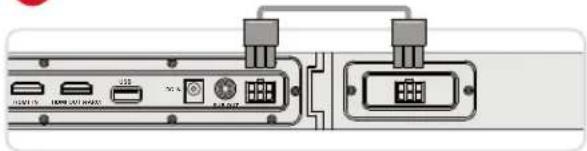

Schritt 1

Stellen Sie die beiden Teile der Soundbar auf die gleiche Höhe und richten Sie die Verbindungsstellen aus. Verbinden Sie die beiden Teile durch paralleles Schieben, um sie zu einem Stück zusammenzufügen.

Stecken Sie Stereo 6-pin kabel.

2

Schritt 1:
Schließen Sie ein Ende des HDMI-Kabels an den eARC / ARC Anschluss auf der Rückseite Ihres Fernsehers an.

Schritt 2:

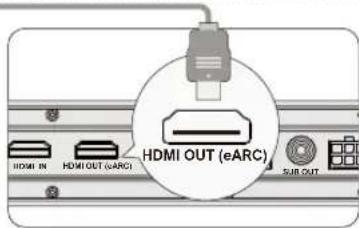

Schließen Sie dann das andere Ende an den HDMI (eARC)-Anschluss der Soundbar an.

Schritt 3:
Drücken Sie die Taste "eARC" auf der Fernbedienung, um den Eingang "HDMI OUT (eARC)" auszuwählen.

Hinweis:

Der HDMI-Anschluss Ihres Fernsehers muss eARC unterstützen, um das Dolby Atmos-Audioformat an Ihre Soundbar zu übertragen.

Atmos: Wenn Sie einen Film im Dolby Atmos-Format ansehen, stellen Sie bitte den Audioausgang an Ihrem Fernseher auf Pass Through: TV-Einstellungen > Home > Einstellungen > Ton > Digitaler Audioausgang > Pass Through

DTS: Wenn Sie sich einen Film im DTS-Format ansehen, stellen Sie den Audioausgang an Ihrem Fernseher bitte auf PCM;

TV-Einstellungen > Home > Einstellungen > Ton > Digitaler Audioausgang > PCM

Was ist der Unterschied zwischen: HDMI IN, HDMI ARC, HDMI eARC?

HDMI IN ist ein Standard-HDMI-Eingang, über den Sie Geräte an Ihren Fernseher oder Ihr Audiosystem anschließen können. Er unterstützt Audio- und Videosignale, aber keine Audio-Rückkanal- (ARC) oder erweiterte Audio-Rückkanal- (eARC) Funktionalität.

HDMI ARC ist ein spezieller HDMI-Anschluss, der die Zwei-Wege-Kommunikation zwischen Ihrem Fernsehgerät und Ihrem Audiosystem unterstützt. Das bedeutet, dass Audiosignale von Ihrem Fernseher an Ihr Audiosystem gesendet werden können und das Audiosystem Audiosignale zurück an Ihren Fernseher senden kann.

HDMI eARC (Enhanced Audio Return Channel) ist eine aktualisierte Version von HDMI ARC, die höherwertige Audioformate wie Dolby Atmos und DTS:X unterstützt.

Hinweis: Bitte schalten Sie die "CEC"-Funktion an Ihrem Fernseher ein.

Wenn eARC / ARC angeschlossen ist, kann Ihre TV-Fernbedienung die Soundbar und den Fernseher gleichzeitig steuern:

① Einschalten / Ausschalten ② Lautstärke einstellen

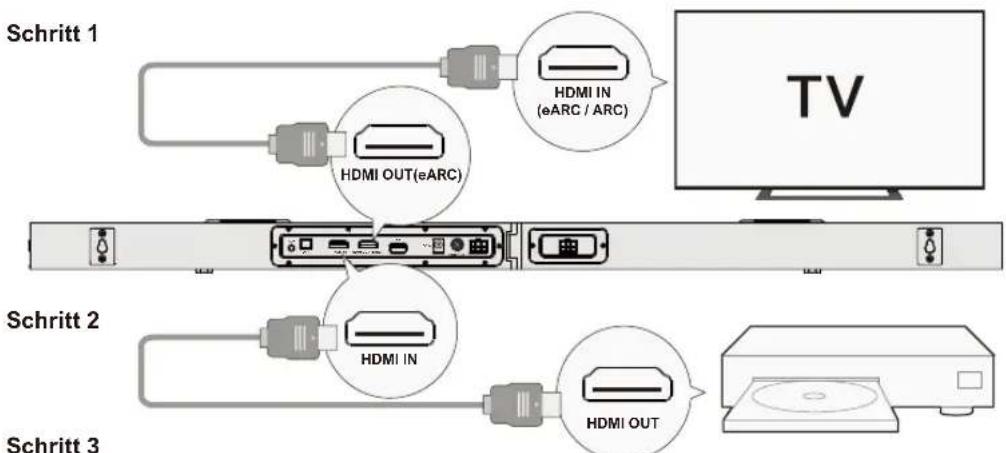

6 ANSCHLUSS AN EIN ANDERES GERÄT ÜBER HDMI IN

Schritt 1: Verbinden Sie das HDMI-Kabel mit dem Anschluss HDMI OUT (eARC) an der Soundbar und das andere Ende mit dem Anschluss eARC / ARC am Fernsehgerät.

Schritt 2: Schließen Sie das HDMI-Kabel an den HDMI OUT-Anschluss des anderen Geräts (z. B. DVD oder Spielkonsole) und das andere Ende an den HDMI IN-Anschluss der Soundbar an.

Schritt 3: Drücken Sie die Taste " [REDACTED] " auf der Soundbar oder der Fernbedienung, um zum HDMI IN-Kanal.

Anmerkung: Ihr HDMI-Fernseher muss eARC unterstützen, um das Dolby Atmos-Audioformat an Ihre Soundbar zu übertragen.

DE

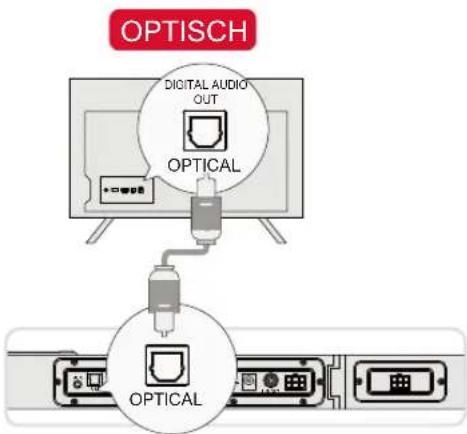

①Stellen Sie sicher, dass das Kabel an den OPTICAL OUT-Anschluss Ihres Fernsehers und das andere Ende an den OPTICAL-Anschluss der Soundbar angeschlossen ist.
2 Vergewissern Sie sich, dass der optische Stecker richtig eingesteckt ist, wie auf dem Bild zu sehen. Stecken Sie den Stecker nicht verkehrt herum ein, um das optische Kabel nicht zu beschädigen.

Hinweis: Wenn der Ton über die internen TV-Lautsprecher wiedergegeben wird, schalten Sie die Lautstärke des Fernsehers stumm oder verringern Sie sie.

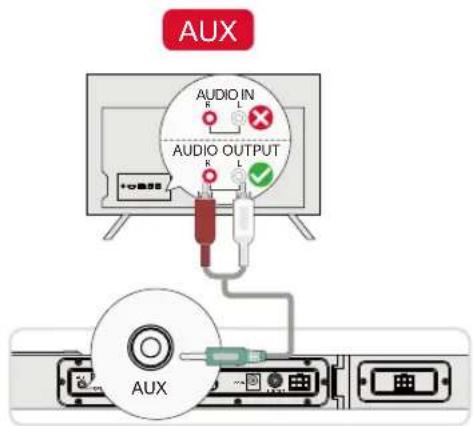

Schließen Sie das 3.5-mm-Cinch-Audiokabel an den RCA-AUDIO OUT-Anschluss Ihres Fernsehers an.
② Achten Sie darauf, dass die Farbe der Kabelenden mit der Farbe der TV Anschlüsse übereinstimmen.

Hinweis: Bitte denken Sie daran, das AUX-Kabel vom Fernseher und der Soundbar zu trennen, wenn Sie in einen anderen Modus wechseln möchten.

Im optischen Modus: Wenn kein Ton zu hören ist, versuchen Sie, den Audioausgang des Fernsehers auf PCM einzustellen :

TV-Einstellungen > Home > Einstellungen > Ton > Digitaler Audioausgang > PCM

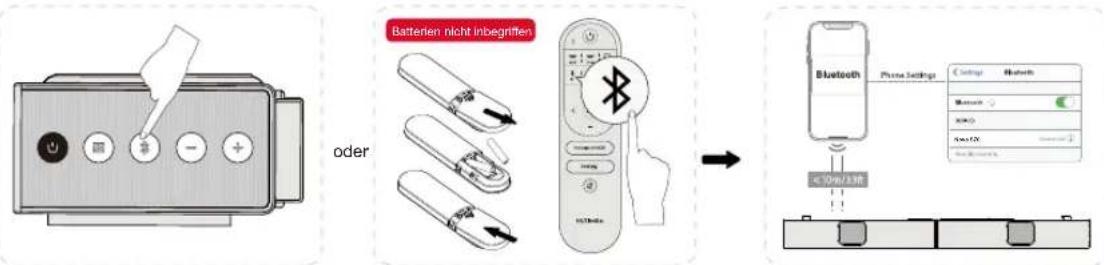

8 MIT BLUETOOTH® VERBINDEN

① Drücken Sie die Taste " ✘ " auf der Soundbar oder der Fernbedienung, um den Bluetooth-Kopplungsmodus zu aktivieren. ② Öffnen Sie die Bluetooth-Einstellungen Ihres Telefons, suchen und wählen Sie "Nova S70", um die Soundbar zu verbinden. Hinweis: Wenn sich das Gerät bereits im Bluetooth-Modus befindet und verbunden ist, halten Sie die Taste " ✘ " 3 Sekunden lang gedrückt, um die Verbindung mit dem aktuellen Gerät zu trennen und manuell eine Verbindung mit einem neuen Gerät auf Ihrem Mobiltelefon / PC / Fernseher herzustellen.

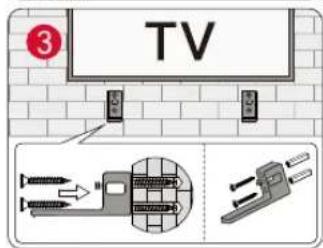

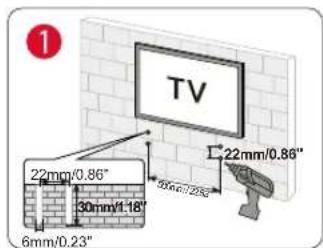

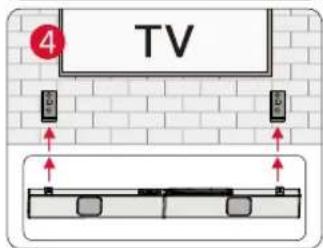

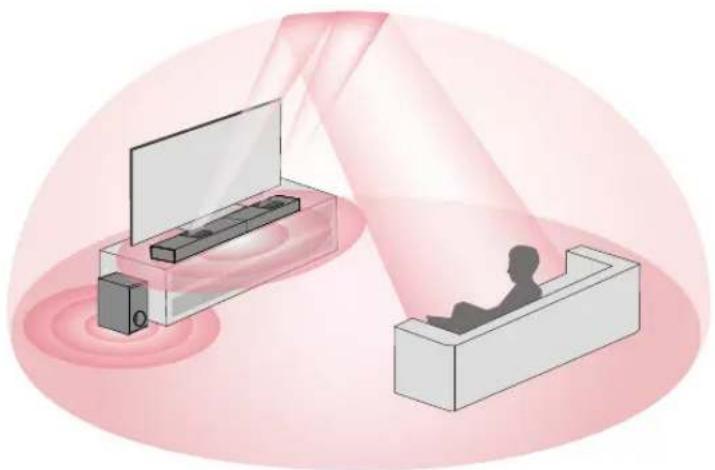

9 PLATZIERUNGSMÖGLICHKEITEN

Hinweis: Die Soundbar sollte in Ohrhöhe oder in der Nähe des Ohres aufgestellt werden.

DE

11 SPEZIFIKATIONEN

Modell-Nummer	U3920
Stromversorgung	AC 100-240V, ~50 / 60Hz
Soundbar-Treiber	(3.1" x 1.2") x 3 (Soundbar) + 1.8" x 2 (aufwärts gerichtete Treiber) + 2.25" (Subwoofer)
Frequenzgang	45Hz - 18kHz
Standby-Leistung	<0.5W
Betriebstemperatur 0°C - 45°C / 32°F - 113°F
Bluetooth Vision	5.3

Abmessungen und Gewicht
Soundbar	800(W) x 38(H) x 90(D)mm	31.5" x 1.5" x 3.5"
Subwoofer	270(W) x 115(H) x 270(D)mm	10.6" x 4.5" x 10.6"
Verpackung	332(W) x 432(H) x190(D)mm	13.1" x 17" x 7.5"
Nettogewicht	4.15kg / 9.15lbs
Bruttogewicht	5.1kg / 11.24lbs
