BEDIENUNGSANLEITUNG U2520 ULTIMEA

DE: Benutzerhandbuch

JP: ヨーダーマニル

05 Benutzerhandbuch Deutsch

Anschluss und Installation 06

09 フーダー一マニル 日本語

接統と設置 10

13 Mode d'Emploi

Raccordement et installation 14

17 Manuale d'uso Italiano

Bevorzugen Sie ein Video-Tutorial?

Richten Sie auf der ULTIMEA-Website ein Leiftadenvideo, ein Benutzerhandbuch oder eine Fehlerbehebung ein.

support.ultimea.com

@Ultimea_Official

[phone](US)

[phone](EU)

Mon-Fri 9am-5pm(PST)

Mon-Fri 9am-5pm(CET)

1 ZUBEHÖRLISTE

Subwoofer

Soundbar

Surround Sprecher x 2

Netzadapter

Subwoofer-Netzkabel

Stereo 3,5mm auf RCA Audiokabel

Stereo RCA zu RCA Kabel (6m)

HDMI Kabel

Optisches Digitalkabel

Fernbedierung

Wandmontage-Kit

Wandhalterung

Innensechskantschraube

Benutzerhandbuch

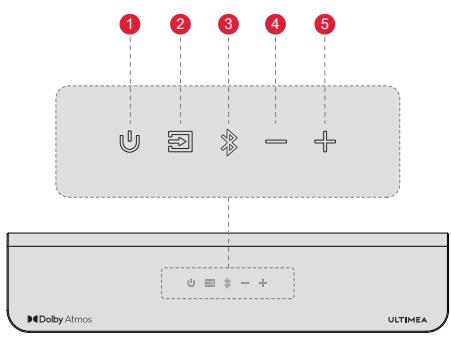

2 SOUNDBAR-BEDIENELEMENTE

Bedienfeld

1 "U": Einschalttaste
Zum Einsatz drücken / zum Ausschalten 3 Sekunden lang gedrückt halten.
2 “园”: Eingangsmodus
Drucken, um den Kanal zu wechseln: eARC-BT-OPT-AUX-USB.
3 "":Bluetooth
Drücken, um zum BT-Kanal zu wechseln / 3 Sekunden lang gedrückt halten, um die Verbindung zum aktuellen Gerät zu trennen und mit einem neuen Gerät zu verbinden. (BT ID: Poseidon D60).
4 “—”: Lautstärke verringern
5 "": Lauter

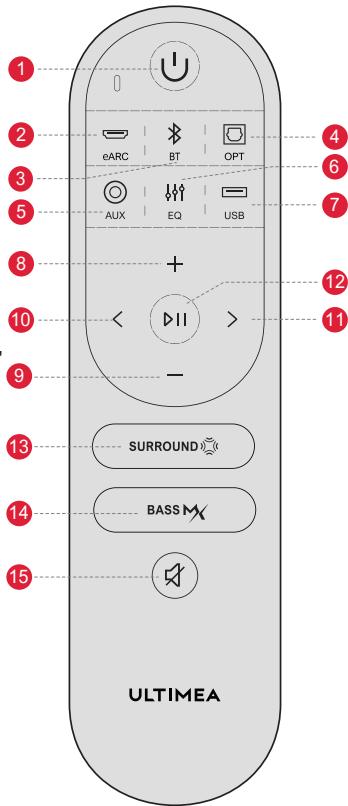

Fernsteuerung

1 “U”: Einschalt taste

Zum Einsatz drücken / zum Ausschalten 3 Sekunden lang gedrückt halten.

2 “ ”: eARC

Drucken, um zum HDMI eARC zu wechseln.

3 "B":BT

Drucken Sie die Taste, um den BT-Kanal zu wechseln und den Kopplungsmodus zu aktivieren. Halten Sie die Taste 3 Sekunden lang gedrückt, um die Verbindung zum aktuellen Gerät zu trennen, und wahlen Sie auf Ihr dem Mobiletelefon/PC/Fernseher die manuelle Verbindung zum neuen Gerät.

4 “回”：OPT

Drucken, um zum OPTICAL-Kanal zu wechseln.

5 “O”: AUX

Drücken Sie diese Taste, um zum AUX-Kanal zu wechseln.

6 “：EQ

Drücken Sie diese Taste, um zwischen den Modi "Film", "Dialog" und "Musik" umzuschalten; auf dem Display wird angezeigt: [901^ ] , [902^ ] , [903^ ] .

7 "": USB

Drücken Sie diese Taste, um zum USB-Kanal zu wechseln.

8 “+”: Lautstärke aufwärts

9 “—”: Lautstärke runter

10 “<”: Zurück

BT- und USB-Modus: Zum vorherigen Titel springen.

11 “>”: Nächster

BT- und USB-Modus: Sprung zum{nachsten Titel.

12 “DII”: Wiedergabe/Pause

Nur für BT- und USB-Modus.

USB-Modus: Halten Sie die Taste 3 Sekunden lang gedrückt, um zwischen Einzelschleifenwiedergabe und Listenschleifenwiedergabe umzuschalten.

13 " SURROUND": Surround

Drücken Sie, um den Surround-Soundpegel anzupassen, das

Display wird angezeigt: "5r - i", "5r 0", "5r i".

14 "BASSMX": BASSMX

Drucken Sie diese Taste, um den Basspegel einzustellen; auf dem Display

wird angezeigt:"b5- i""b5 b""b5 i".

15 “A”: Stummschaltung / Wiederherstellung der Lautstärke.

3 VERBINDEN MIT DEM FERNSEHER ÜBER eARC / ARC

Schritte 1:

Schlieben Sie ein Ende des HDMI-Kabels an den eARC/ARC-Anschluss auf der Rückseite Ihrs Fernsehers.

Schritte 2:

SchlieBen Sie dann das andere Ende an den eARC-Anschluss der Soundbar an.

Schritte 3:

Drucken Sie die Taste "eARC" auf der Fernbedienung, um den Eingang "eARC" auszuwahlen.

Hinweis:

Der HDMI-Anschluss Ihres Fernsehers muss eARC unterstützen, um das Dolby Atmos-Audioformat an ihre Soundbar zu übertragen.

Atmos: Wenn Sie einen Film im Dolby Atmos-Format ansehen, stellen Sieitte den Audioausgang an Ihrem Fernseher auf Pass Through:

TV-Einstellungen > Home > Einstellungen > Ton > Digitaler Audioausgang > Pass Through

DTS:Wenn Sie einen Film im DTS-Format ansehen, stellen Sie den Audioausgang an Ihr Fremseheritte auf PCM:

TV-Einstellungen > Home > Einstellungen > Ton > Digitaler Audioausgang > PCM

Was ist der Unterschied zwischen: HDMI IN, HDMI ARC, HDMI eARC?

HDMI IN ist ein Standard-HDMI-Eingang, über den Sie Geräte an ihren Fernseher oder Ihr Audiosystem anschließen konnen. Er Unterstützung Audi-und Videosignale, aber keine Audio-Rückkanal (ARC) oder Enhanced Audio Return Channel (eARC) Funktionätät.
HDMI ARC ist ein spezieller HDMI-Anschluss, der die Zwei-Wege-Kommunikation zwischen ihrem Fernseherat und ihrem Audiosystem unterstützt. Das beldetet, dass Audiosignale von ihrem Fernseher an Ihr Audiosystem gesendet werden können und das Audiosystem Audiosignale darüber an ihren Fernseher senden kann.
HDMI eARC (Enhanced Audio Return Channel) ist eine aktualisierte Version von HDMI ARC, die hoherwertige Audioformate wie Dolby Atmos und DTS:X unterstützt.

Hinweis:itte schalten Sie die "CEC"-Funktion an Ihrem Fernseher ein.

Wenn die eARC/ARC angeschlossen ist, kann ihre TV-Fernbedienung die Soundbar und den Fernseher gleichzeitig steuern:

1Einschalten/Ausschalten 2Lautstärke einstellen

4 ANSCHLUSS AN FERNSEHER ÜBER OPTISCH / AUX

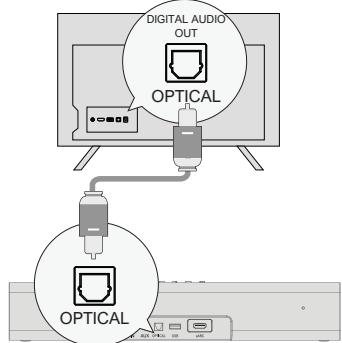

OPTISCH
OPTION1: OPTISCH

HINWEIS:

Vergewissen Sie sich, dass der Anschluss des Fermsehers auf OPTICAL OUT eingestellt ist.
2 Wenn der Ton aus den internen Lautspruchern des Fernsehers kommt Lautspruchern kann, schalten Sie die Lautstärke des Fernsehers stumm oder verringern Sie sie.

Im optischen Modus: Wenn kein Ton zu horen ist: Wenn kein Ton zu horen ist, versuchen Sie, den Audioausgang des Fernsehers auf PCM einzustellen.: TV-Einstellungen > Home > Einstellungen > Ton > Digitaler Audioausgang > PCM

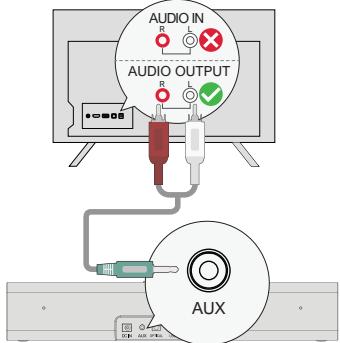

AUX
OPTION 2: AUX

HINWEIS:

1 Schlieben Sie das 3,5-mm-Cinch-Audiokabel an den RCA AUDIO OUT-Anschluss Ihres Fernsehers an.
Achten Sie darauf, dass die Farbe der Kabelenden mit der Farbe der TV-Anschlüsse übereinstimmt.

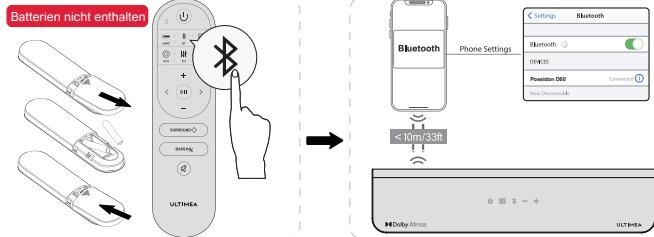

5 MIT BLUETOOTH VERBINDEN

HINWEIS:

1 Drucken Sie die Taste " 其 " an der Soundbar oder auf der Fernbedienung, um den Bluetooth-Modus zu aktivieren.
Gehen Sie zu den Bluetooth-Einstellungen auf Ihrtem Telefon, suchen Sie "Poseidon D60" und wahlen Sie es aus, um die Soundbar zu verbinden.
Hinweis: Wenn sich das Gerät bereits im Bluetooth- Modus befindet und verbunden ist, halten Sie die Taste " ® " 3 Sekunden lang gedrückt, um die

Verbindung zum aktuellen Gerät zu trennen, und wahlen Sie die Verbindung zum neuen Gerät manuell auf Ihr dem Mobiletelefon/PC/Femseher.

or

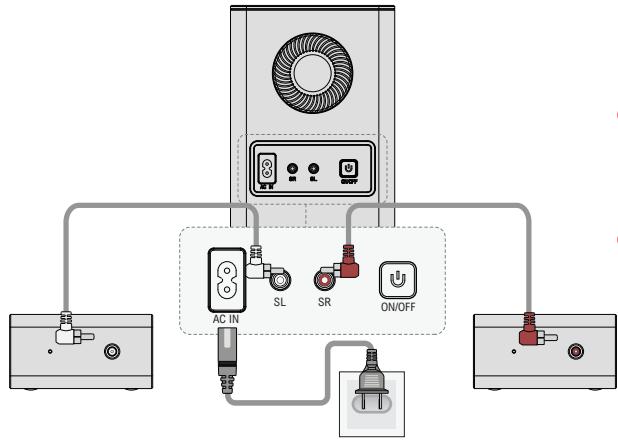

6 ANSCHLUSS AN SUBWOOFER UND SURROUND-LAUTSPRECHER

7 GEKOPPelter SUBWOOFER

1 Verwenden Sie die 6 m langen Cinch-Cinch-Kabel, um den Subwoofer und die Surround-Lautspricher anzuschließen. Achten Sie darauf, dass die Surround-Lautspricher die gleichen farbigen Anschlüsse wie der Subwoofer haben, und platzieren Sie die Surround-Lautspricher entsprechend.
2 Verwenden Sie das Netzkabel, um den Subwoofer mit dem Netzanschluss zu verbinden.

Der Subwoofer wurde von ULTIMEA mit der

Soundbar gekoppelt.

Es kann jederoch sein, dass Soundbar und

Subwoofer neu gekoppelt werden müssen, wenn

kein Ton vom Subwoofer kommt.

Schritt 1:

Halten Sie die Taste "BASSMX" auf der Fembedienung 5

Sekunden lang gedrückt, auf dem Display blinkt "Süb".

Schritt 2:

Halten Sie die ON/OFF-Taste am Subwoofer 5 Sekunden

lang gedrückt, die weiße LED blinkt schnell.

Die weiß LED leuchtet dauerhaft, wenn der Subwoofer

erfolgreich gekoppelt wurde.

Vollständiger 360^ -Surround (Besserer Surround)

Front-Surround

Fur ein besseres Hörerlebnis wahlen Sieitte eine der beiden in der obigen Abbildung gezeugten Aufstellungsoptionen, je nach Ihrer Wohnumgebung.
Die Soundbar und die Surround-Lautsprecher sollenen auf oder nahe der Ohrhöhe aufgestellt werden.

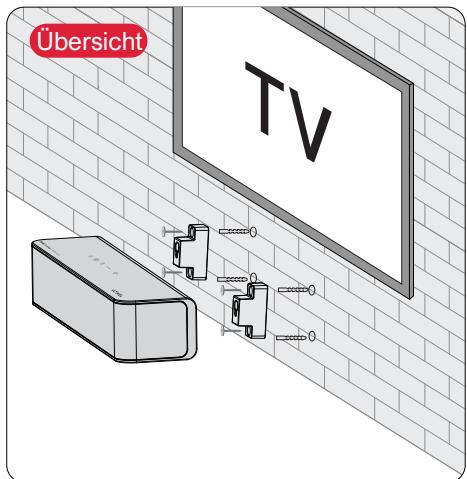

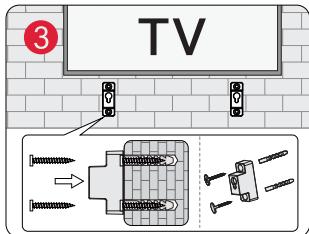

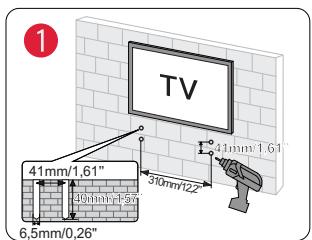

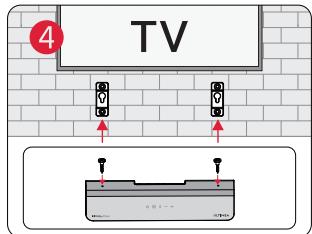

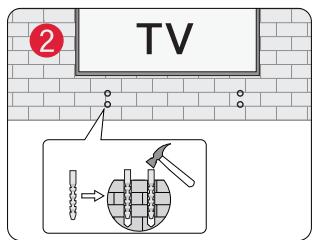

9 WANDMONTAGE

Anmerkung: Die Wandmontage der Surround-Laatsprecher erfolgt in der gleichen Konfiguration wie in den obigen Abbildungen gezeigt.

10 SPEZIFIKATIONEN

Modell-nummer	U2520
Stromversorgung	AC 100-240V, ~50/60Hz
Soundbar-Treiber	2,25" x 3 (Soundbar) + 2,25" x 2 (Surround-Lautsprecher) + 5,25" (Subwoofer)
Frequenzgang	40Hz - 18kHz
Standby-Leistung	<0.5W
Betriebstemperatur	0°C - 45°C/32°F - 113°F

Abmessungen und Gewicht
Soundbar	400(W) x 70(H) x 90(D)mm	15,7" x 2,8" x 3,5"
Subwoofer	155(W) x 244(H) x 215(D)mm	6,1" x 9,6" x 8,5"
Surround-Laufsprecher	135(W) x 70(H) x 90 (D)mm	5,3" x 2,8" x 3,5"
Packaging	335(W) x 442(H) x192(D)mm	13,1" x 17,4" x 7,5"
Nettogewicht	5,3kg / 11,68lbs
Bruttogewicht	6,8kg / 14,99lbs
